IC-273 MC4 Güneş Paneli Konnektörü

IC-273 MC4 Güneş Paneli Konnektörü

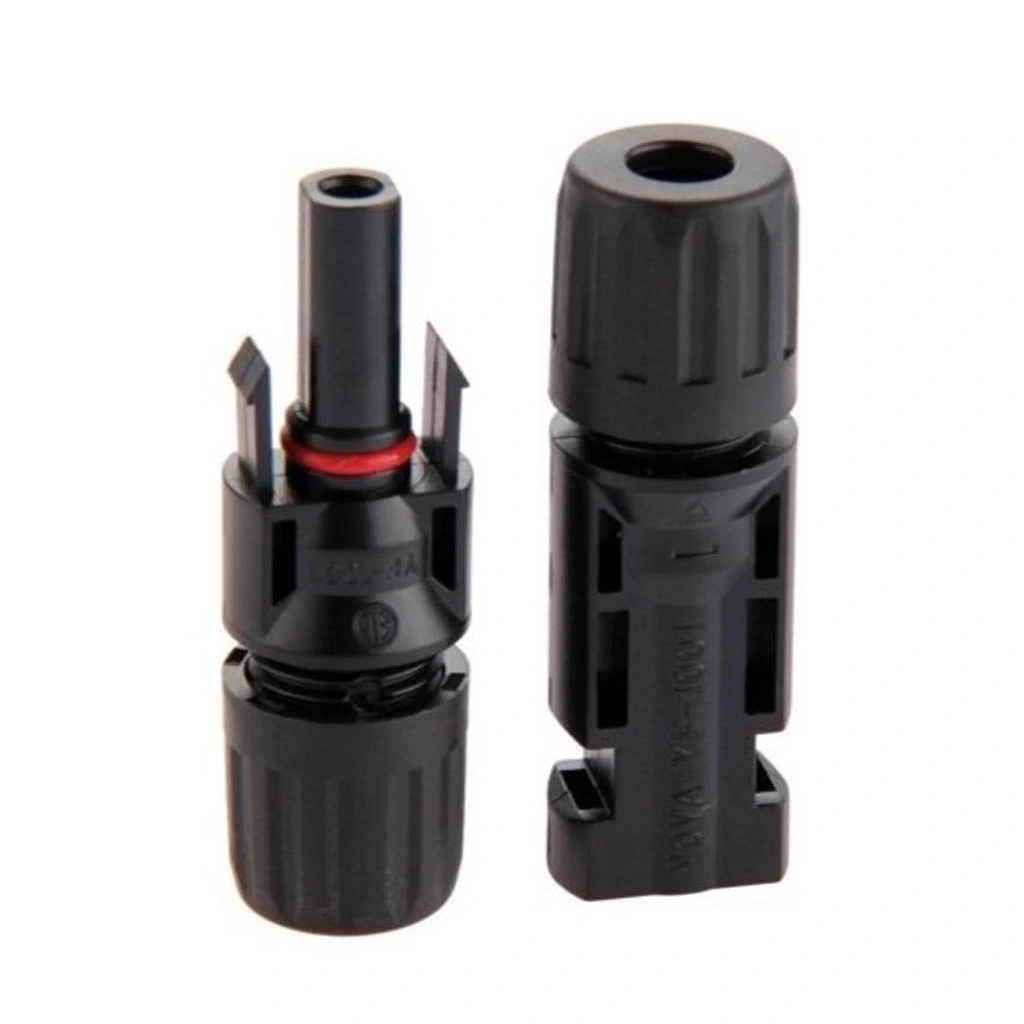

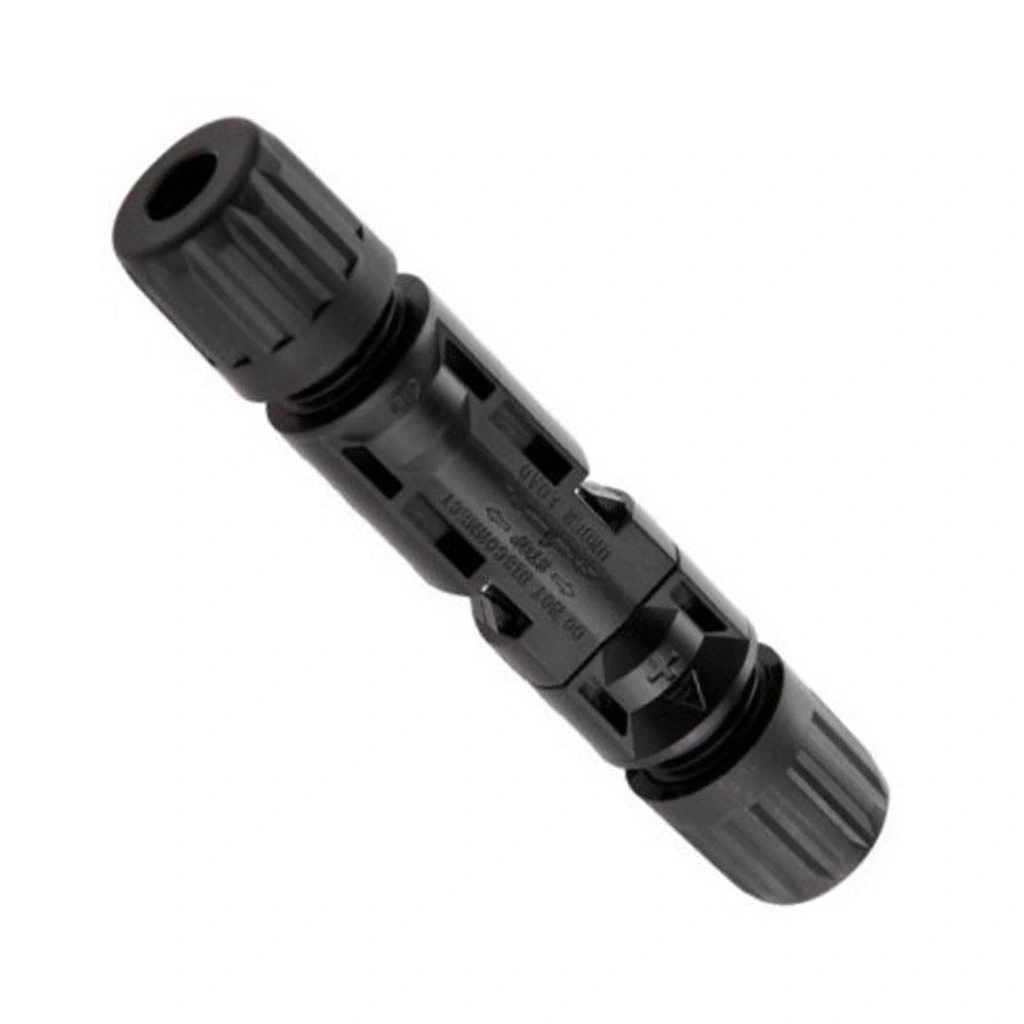

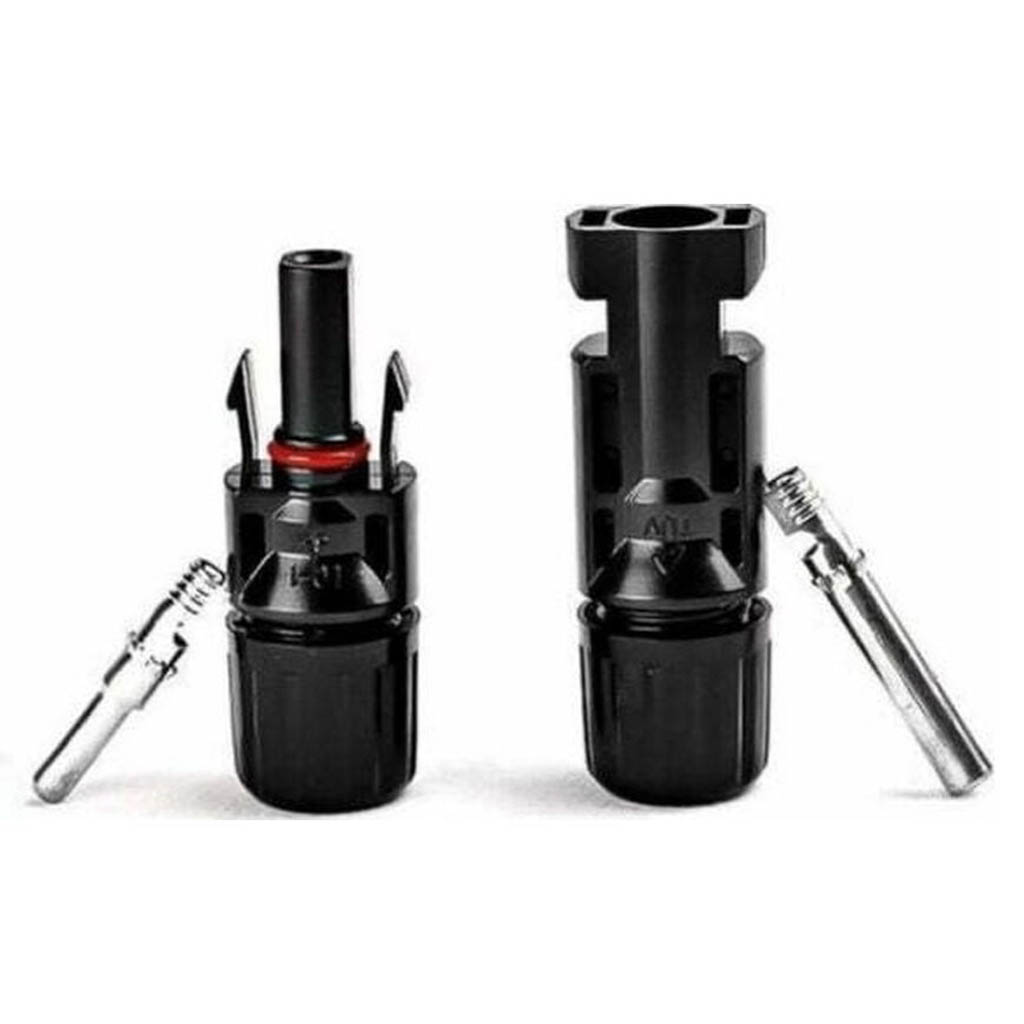

IC-273 MC4 Güneş Paneli Konnektörü, fotovoltaik sistemlerde güvenli ve hızlı elektriksel bağlantı sağlamak için tasarlanmış endüstri standardı bir konnektördür. IP67 su geçirmezlik özelliğine sahip olan bu konnektör çifti, zorlu hava koşullarına dayanıklı yapısıyla güneş enerjisi sistemlerinde uzun ömürlü ve güvenilir bağlantılar oluşturur.

Yüksek akım kapasitesi (30A), UV direnci ve -40°C ile +90°C arasında çalışma sıcaklığı aralığı sunan bu elektronik komponent, güneş panelleri arasında veya panel ile invertör/regülatör arasında güvenli elektriksel bağlantı sağlar.

TÜV, UL ve diğer uluslararası güvenlik standartlarına uygun olarak tasarlanmış MC4 konnektörü, kolay montaj özelliği ve yüksek elektriksel performansıyla güneş enerjisi sistemleri, off-grid uygulamalar ve taşınabilir güneş enerjisi çözümleri için ideal bir konnektör seçeneğidir.

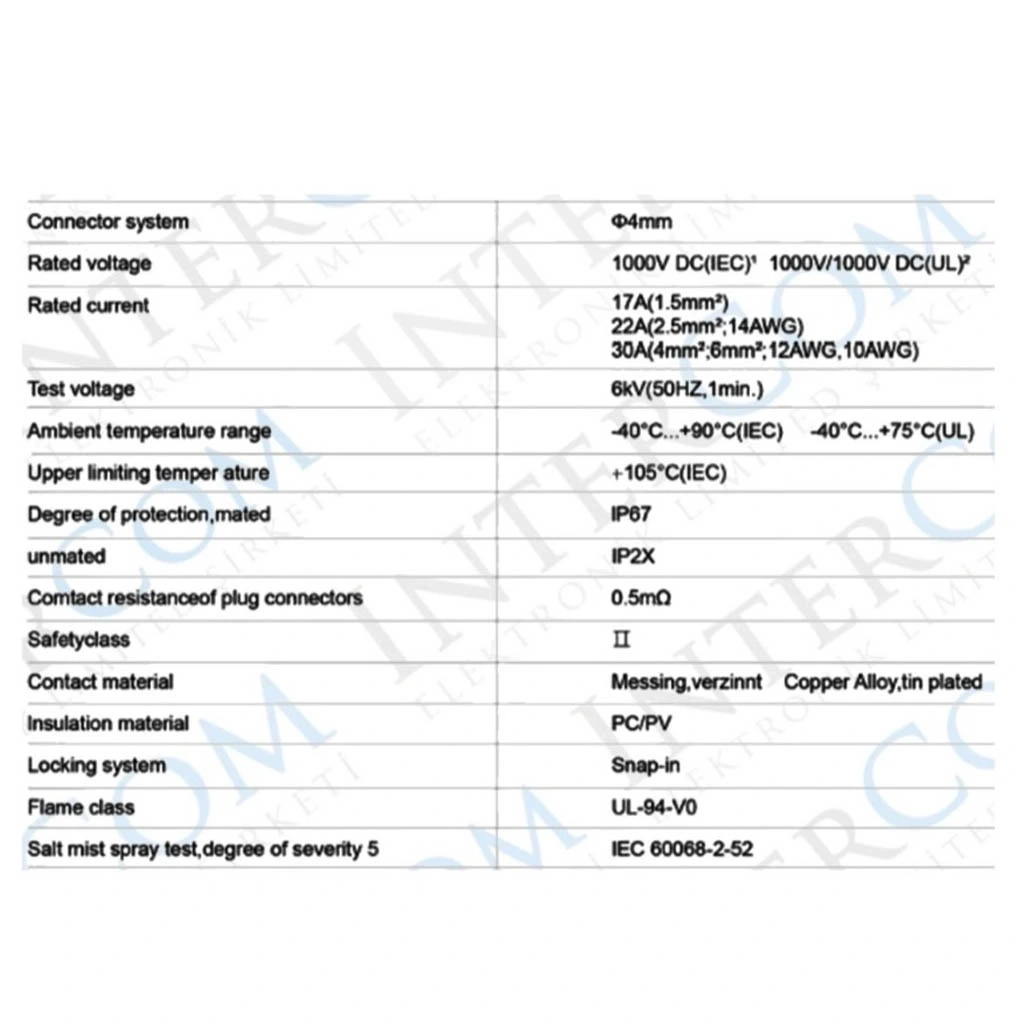

Teknik Özellikler

IC-273 MC4 Güneş Paneli Konnektörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: MC4 (Multi-Contact 4mm)
• Uyumluluk: TÜV, UL, MCS ve IEC standartlarına uygun
• Cinsiyet: 1 Erkek (pozitif) + 1 Dişi (negatif))
• Akım Kapasitesi: 30A (maksimum))
• Voltaj Kapasitesi: 1000V DC (TÜV) / 600V DC (UL)
• Kablo Kesiti Uyumluluğu: 2.5mm² - 6mm² (14AWG - 10AWG)
• Kontak Direnci: ≤0.5mΩ
• İzolasyon Direnci: ≥100MΩ
• Koruma Sınıfı: IP67 (toz geçirmez, su geçirmez)
• Çalışma Sıcaklığı: -40°C ile +90°C arası
• Malzeme (Gövde): PPO (Polifenilen Oksit), UV dirençli

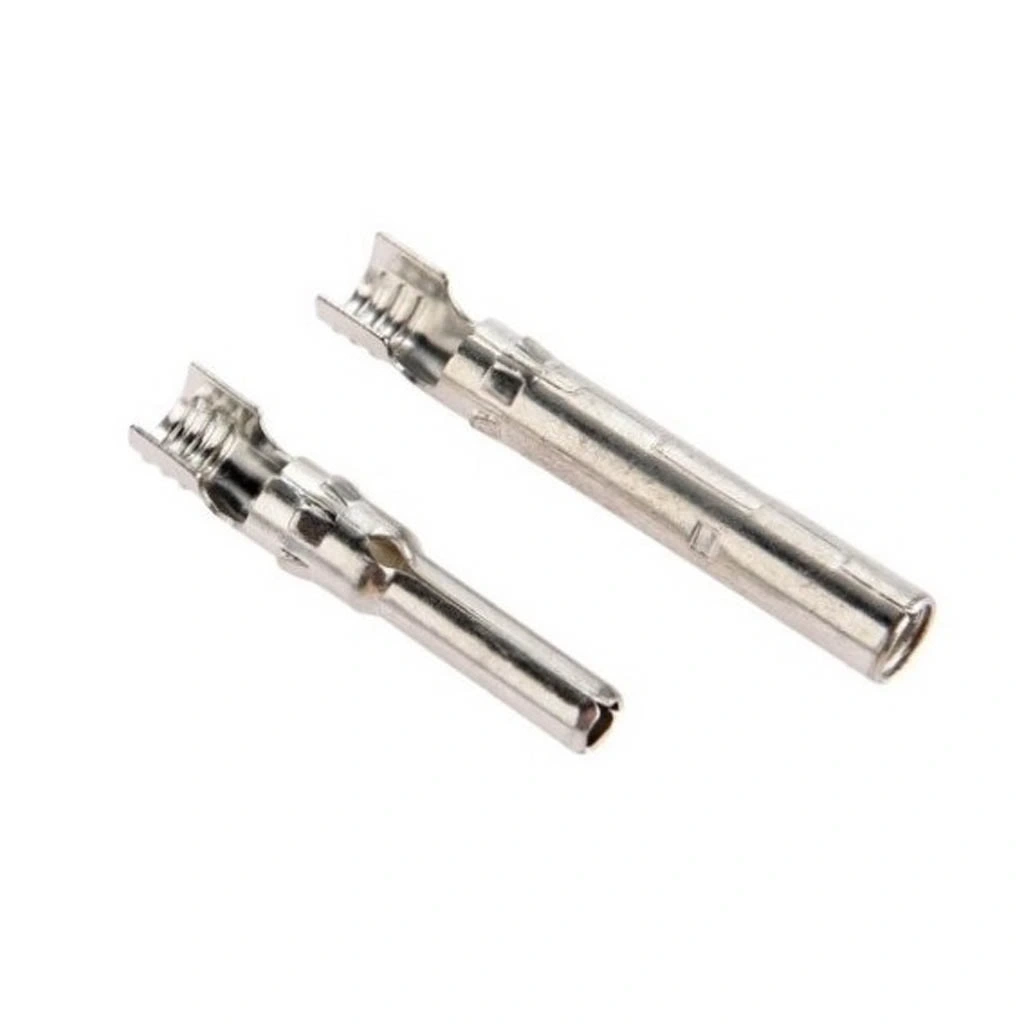

• Malzeme (Kontak): Kalay kaplı bakır alaşımı
• Malzeme (Conta): Silikon kauçuk
• Takma/Çıkarma Ömrü: >100 döngü
• Bağlantı Yöntemi: Sıkıştırmalı (Crimping) veya lehimli
• Montaj Aracı: MC4 sıkma pensesi ile montaj
• Kilitleme Mekanizması: Otomatik kilitlemeli
• Kilitleme Gücü: >50N
• Konnektör Çözme: Özel MC4 ayrıştırma anahtarı gerekli
• Işığa Dayanıklılık: 500 saat UV test (ISO 4892-2)
• Alev Geciktirme: UL94-V0

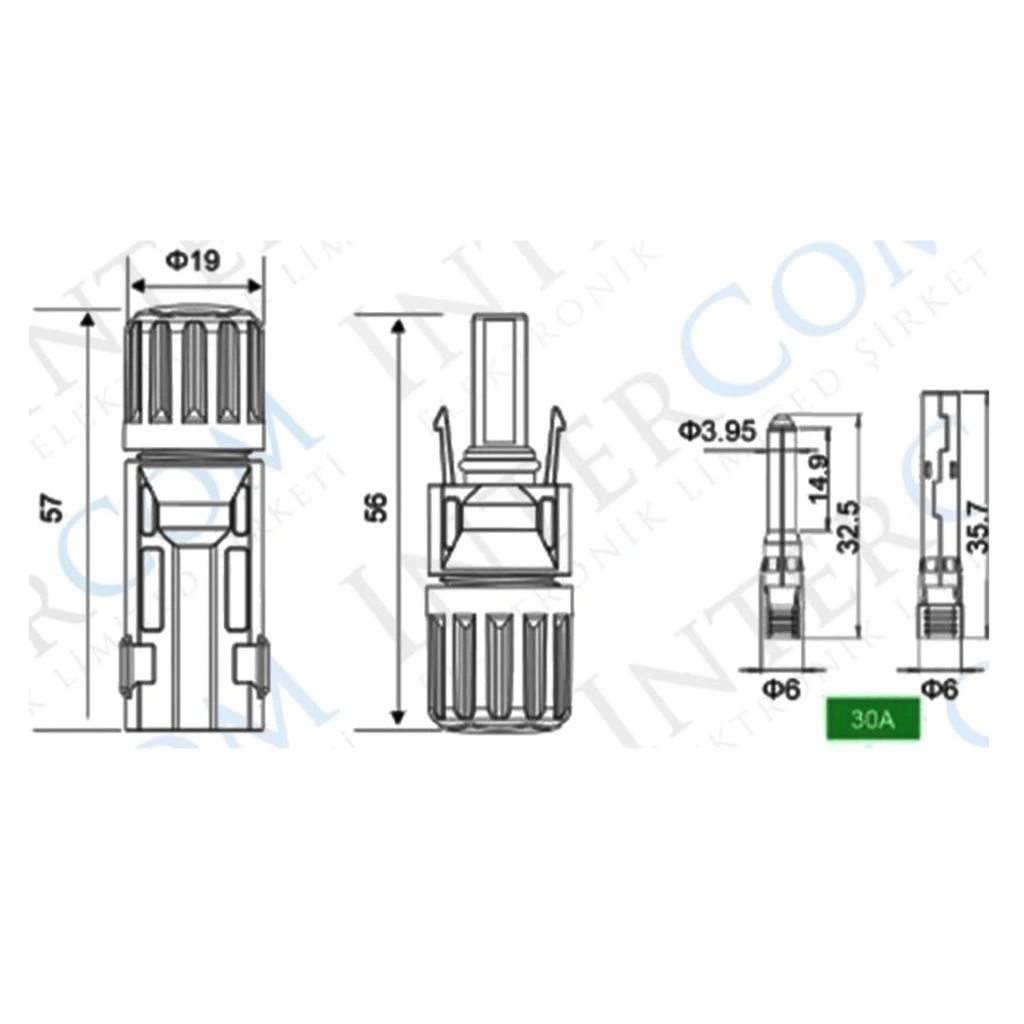

• Boyutlar (Erkek): Yaklaşık 22mm x 15mm x 70mm
• Boyutlar (Dişi): Yaklaşık 22mm x 15mm x 70mm
• Ağırlık (Çift): Yaklaşık 15g
• RoHS Uyumluluğu: Evet
• Renk Kodlaması: Kırmızı (pozitif/erkek), Mavi (negatif/dişi)
• Kutuplama Hatası Koruması: Var (Ters takılamaz)

Kullanım Alanları

IC-273 MC4 Güneş Paneli Konnektörü'nün kullanılabileceği çeşitli alanlar ve uygulamalar.

Güneş Enerjisi Sistemleri

• PV panel bağlantıları
• Panel-invertör bağlantıları
• Solar dizi (array) bağlantıları
• Çatı tipi güneş enerjisi sistemleri
• Büyük ölçekli güneş çiftlikleri

Off-Grid Uygulamalar

• Karavan ve tekne güneş paneli sistemleri
• Taşınabilir güneş enerjisi çözümleri
• Kırsal alan elektrik sistemleri
• Kablosuz iletişim istasyonları
• Uzak bölge enerji sistemleri

DIY ve Hobi Projeleri

• Ev tipi küçük güneş enerjisi sistemleri
• Şarj istasyonları
• Portatif güç kaynakları
• Güneş enerjili aydınlatma sistemleri
• Güneş enerjili pompa sistemleri

Avantajlar ve Özellikler

IC-273 MC4 Güneş Paneli Konnektörü'nün sağladığı avantajlar ve çözümler.

• Yüksek Su Geçirmezlik: IP67 koruma ile dış ortamlarda güvenli kullanım
• UV Direnci: Uzun süreli güneş ışığına maruz kalmada performans kaybı yaşamaz
• Yüksek Akım Kapasitesi: 30A akım taşıma kapasitesiyle güçlü sistemlere uygunluk
• Geniş Sıcaklık Aralığı: -40°C ile +90°C arasında sorunsuz çalışma
• Kolay Montaj: Sıkıştırmalı bağlantı ile hızlı ve güvenilir kurulum
• Endüstri Standardı: Çoğu güneş paneli ve ekipmanla uyumlu yaygın format
• Güvenli Kilitleme: Otomatik kilitlemeli mekanizmayla istenmeyen çözülmelere karşı koruma
• Düşük Kontak Direnci: 0.5mΩ altında dirençle minimum güç kaybı
• Ters Polarite Koruması: Yanlış bağlantılara karşı fiziksel engel
• Dayanıklı Yapı: Zorlu hava koşullarına karşı uzun ömürlü malzemeler

Montaj ve Kullanım Rehberi

IC-273 MC4 Güneş Paneli Konnektörü'nün doğru montajı ve kullanımı için rehber bilgiler.

Montaj İşlemi:

• Adım 1: Konnektörün kilit somununu ve sızdırmazlık contasını kabloya geçirin
• Adım 2: Kablo ucunu yaklaşık 8-10mm sıyırın
• Adım 3: Metal kontağı kablo ucuna yerleştirin
• Adım 4: Özel sıkma pensesiyle metali kablo üzerine sıkıştırın
• Adım 5: Sıkıştırılmış kontağı konnektör gövdesine yerleştirin

Konnektör Bağlantısı:

• Polarite Kontrolü: Erkek konnektör pozitif, dişi konnektör negatif
• Hizalama: Konnektörleri hizalayıp birbirine doğru itin
• Kilitleme: "Klik" sesi duyulana kadar bastırın
• Sızdırmazlık: Somunları sıkarak su geçirmezliği sağlayın
• Çıkarma: Özel MC4 anahtarı kullanarak güvenli şekilde ayırın

Güvenlik Önlemleri:

• Voltaj Kontrolü: Sistem voltajının konnektör değerlerini aşmadığından emin olun
• Kablo Kesiti: Uygun kablo kesitini kullanın (2.5-6mm²)
• Yalıtım Kontrolü: Konnektör bağlantılarının tam olduğundan emin olun
• Temizlik: Montaj öncesi tüm parçaların temiz olduğunu kontrol edin
• Güneş Işığı: Mümkünse bağlantıları güneş panelleri kapalıyken yapın

Sorun Giderme ve İpuçları

IC-273 MC4 Güneş Paneli Konnektörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sızdırma Sorunu: Conta ve somunların tam sıkıldığından emin olun, hasarlı contaları değiştirin.
• Zayıf Elektrik Bağlantısı: Sıkıştırma işlemini doğru yapıp yapmadığınızı kontrol edin.
• Konnektörler Birleşmiyor: Aynı marka/model kullanın, farklı üreticilerin MC4'leri uyumsuz olabilir.
• Kilitleme Mekanizması Sorunları: Zorlayarak açmayın, özel MC4 anahtarı kullanın.
• Korozyon İzleri: Bağlantıları düzenli kontrol edin, gerekirse değiştirin.

Kullanım İpuçları

• Dış mekanda kullanılmayan konnektörleri koruyucu kapakla kapatın
• Sistem kurulumunda kablo gerilimini azaltmak için yeterli pay bırakın
• Konnektörleri doğrudan toprağa temas edecek şekilde konumlandırmaktan kaçının
• Periyodik olarak bağlantıları kontrol edin, gevşek bağlantılar ısınmaya neden olabilir
• Farklı markalardan MC4 konnektör kullanırken uyumluluğu test edin
• Özellikle büyük sistemlerde bağlantı noktalarını etiketleyin ve şema çıkarın

Paket İçeriği

• IC-273 MC4 Güneş Paneli Konnektörü
