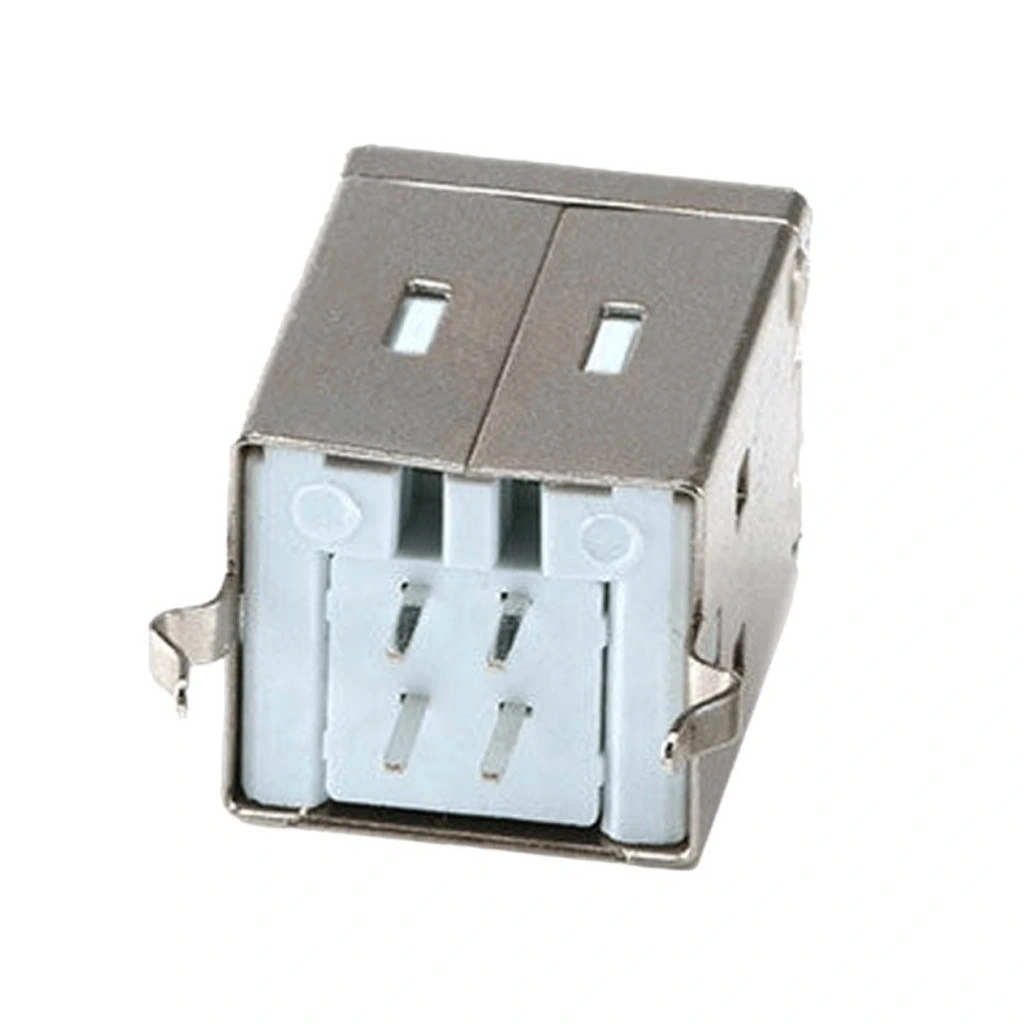

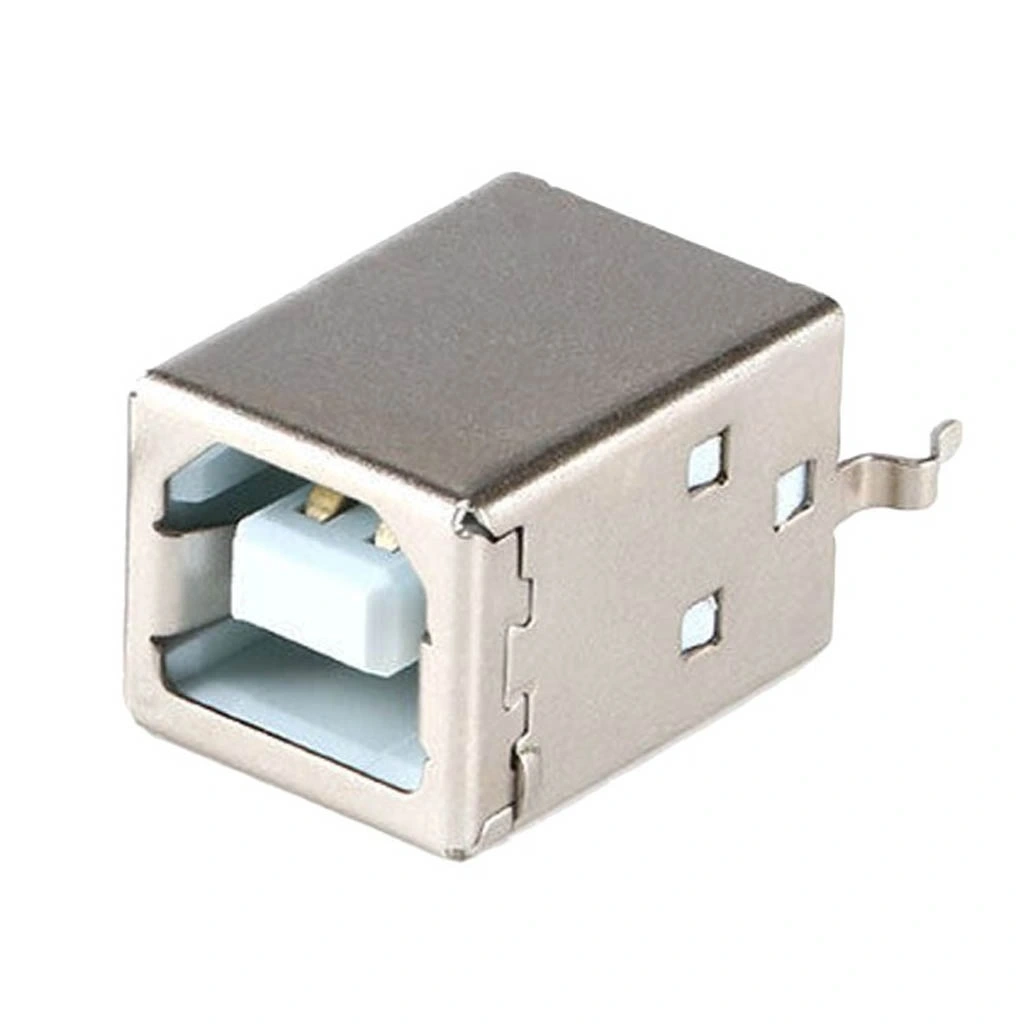

IC-263 USB Şase B Tip 180° Dişi Konnektör

IC-263 USB Şase B Tip 180 Dişi Konnektör

IC-263 USB Şase B Tip 180 Dişi Konnektör, elektronik projelerinizde USB bağlantısı sağlamanız için tasarlanmış güvenilir bir konnektördür. Standart USB 2.0 protokolünü destekleyen bu konnektör, yazıcılar, tarayıcılar, hard diskler gibi peripheral cihazların ana bağlantı noktası olarak kullanılır.

Dayanıklı metal gövdesi ve sağlam kontak yapısı ile bu elektronik komponent, PCB üzerine monte edilebilen 180 derece açılı yapısıyla, cihazlarınıza kompakt ve güvenilir bir USB portu eklemenizi sağlar.

Endüstriyel standartlara uygun yapısı ve kolay montaj özellikleri ile bu konnektör, yazıcılar, tarayıcılar ve özel elektronik cihazlarınız için ideal bir USB konnektör çözümü sunar.

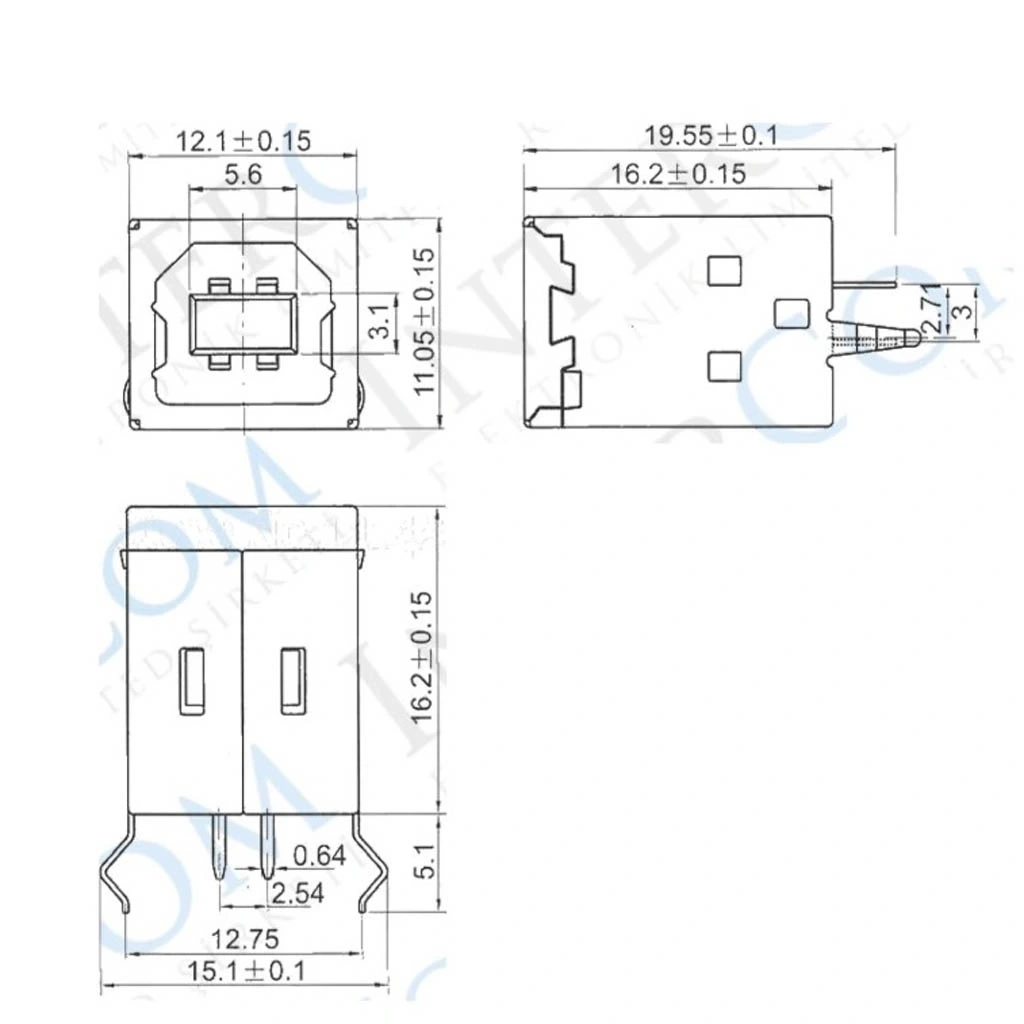

Teknik Özellikler

IC-263 USB Şase B Tip 180 Dişi Konnektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Type-B Dişi (Female)
• Montaj Tipi: PCB montaj, THT (Through Hole Technology)
• Giriş Açısı: 180° (Yatay, PCB'ye paralel)
• Kontak Sayısı: 4 pin (VCC, D+, D-, GND)
• USB Standardı: USB 2.0
• Veri Transfer Hızı: 480 Mbps (maksimum)
• Akım Değeri: 1A (maksimum)
• Gerilim Değeri: 5V DC
• Gövde Malzemesi: Nikel kaplı metal
• Kontak Malzemesi: Fosfor bronz, altın kaplama
• Kontak Direnci: ≤30mΩ
• İzolasyon Direnci: ≥1000MΩ
• Dayanım Ömrü: >1500 takma/çıkarma döngüsü
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Pin Aralığı: 2.0mm (standart)
• RoHS Uyumlu: Evet.

Kullanım Alanları

IC-263 USB Şase B Tip 180 Dişi Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ofis ve Baskı Ekipmanları

• Yazıcılar
• Tarayıcılar
• Çok fonksiyonlu cihazlar
• Barkod okuyucular

Harici Depolama Cihazları

• Harici hard diskler
• Optik sürücüler
• Yedekleme üniteleri
• USB hub cihazları

Endüstriyel Ekipmanlar

• Otomasyon kontrol üniteleri
• Test ve ölçüm cihazları
• Veri toplama sistemleri
• Endüstriyel kontrol panelleri

Özel Elektronik Projeler

• DIY elektronik projeleri
• Arduino ve mikrodenetleyici projeleri
• Program yükleme arayüzleri
• Özel cihaz tasarımları

Avantajlar ve Özellikler

IC-263 USB Şase B Tip 180 Dişi Konnektör'ün sağladığı avantajlar ve çözümler.

• Sağlam Yapı: Dayanıklı metal gövde ile uzun ömürlü kullanım
• Yatay Montaj: 180° açılı tasarım ile PCB'ye paralel yerleşim
• Güvenilir Kontak: Altın kaplama pinler ile düşük kontak direnci
• Standart USB 2.0: 480 Mbps hızında veri transferi
• Kolay Montaj: THT yapısı ile standart PCB süreçlerine uygunluk
• Sabitleme Noktaları: Mekanik dayanım için sabitleme pinleri
• Üniversal Uyumluluk: Tüm standart USB Type-B erkek konnektörlerle uyumlu
• EMI/RFI Filtre: Metal gövde ile elektromanyetik girişim azaltma

Montaj ve Kullanım

IC-263 USB Şase B Tip 180 Dişi Konnektör'ün montaj ve kullanım süreci hakkında bilgiler.

PCB tasarımı ve montaj için yapmanız gerekenler:

• PCB tasarımınızda standart USB Type-B footprint kullanın
• Veri pinleri için 90 Ohm diferansiyel empedans tasarlayın
• Konnektör sabitleme pinleri için uygun delikler açın
• Güç pinleri için yeterli genişlikte bakır yollar çizin
• Montaj sırasında önce mekanik pimleri yerleştirerek konumlandırın
• Tüm pinlerin deliklerden düzgün geçtiğinden emin olun
• Sağlam lehimleme için yeterli lehim ve ısı kullanın

Kullanım bilgileri:

• USB kablolarının standart Type-B erkek fişleriyle sorunsuz çalışır
• Veri hatlarını mümkün olduğunca kısa ve eşit uzunlukta tutun
• USB veri hattı için koruyucu ekranlama yapın
• Gürültülü sinyal hatlarından uzak tutun
• Güç hattını bypass kondansatörleri ile destekleyin
• ESD koruma devresi ekleyin

Sorun Giderme ve İpuçları

IC-263 USB Şase B Tip 180 Dişi Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Kesintileri: Lehim bağlantılarını kontrol edin, soğuk lehim olup olmadığını değerlendirin
• Mekanik Sarsıntı Sorunları: Sabitleme pinlerinin düzgün lehimlendiğinden emin olun
• USB Tanıma Sorunları: Veri hatlarının doğru bağlandığını kontrol edin
• EMI/RFI Parazitleri: Konnektör gövdesini düzgün topraklayın

Verimli Kullanım İpuçları

• Veri hatlarının empedansını doğru tasarlayın (90 Ohm diferansiyel)
• Sinyal bütünlüğü için veri hatlarını kısa tutun
• Topraklama için geniş bakır alanlar kullanın
• ESD koruma için TVS diyotlar ekleyin

Paket İçeriği

• IC-263 USB Şase B Tip 180 Dişi Konnektör
