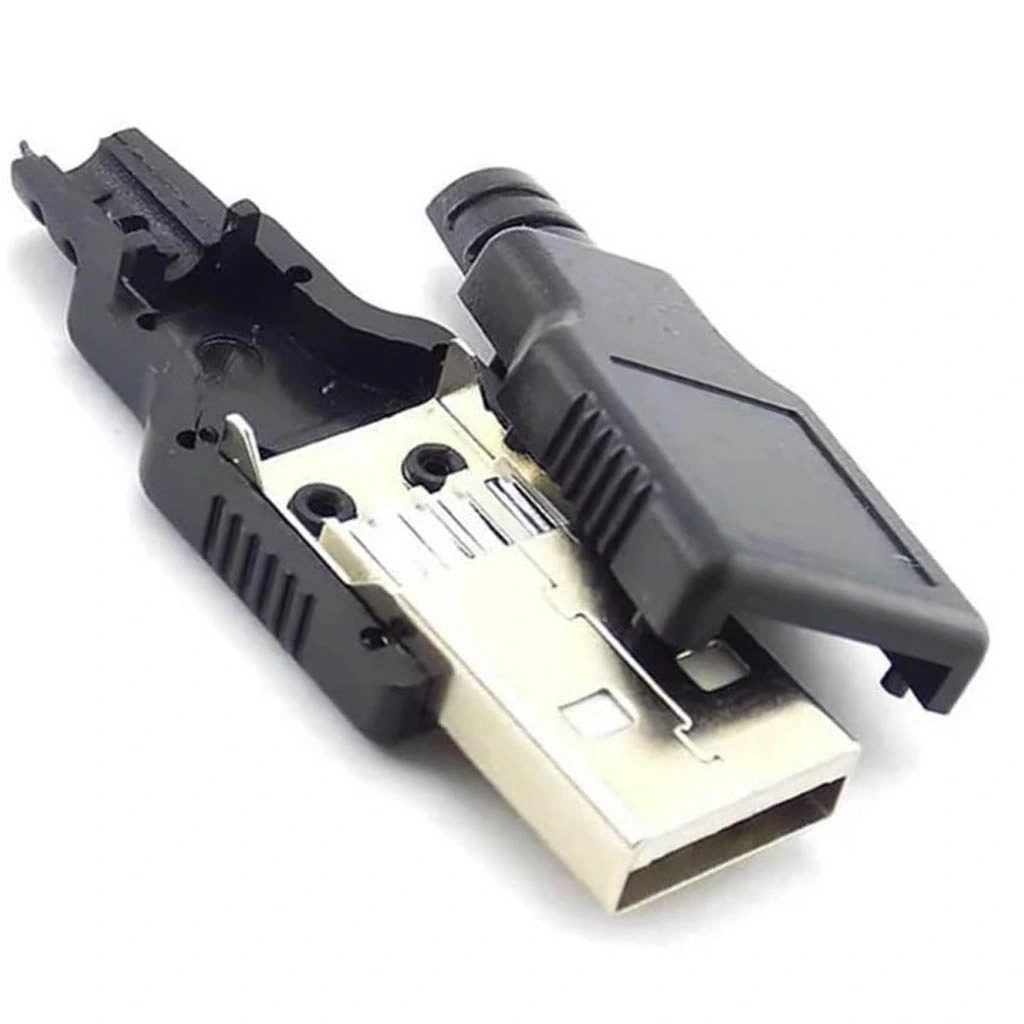

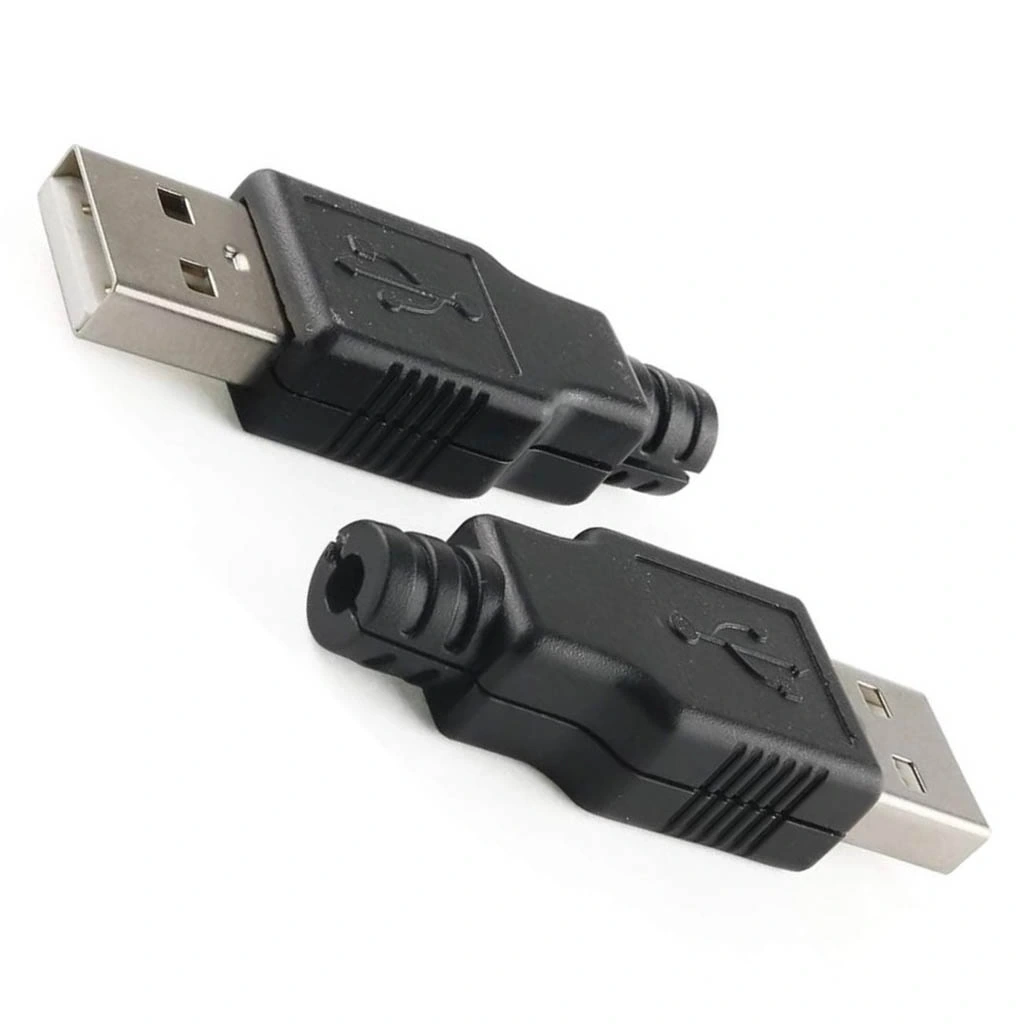

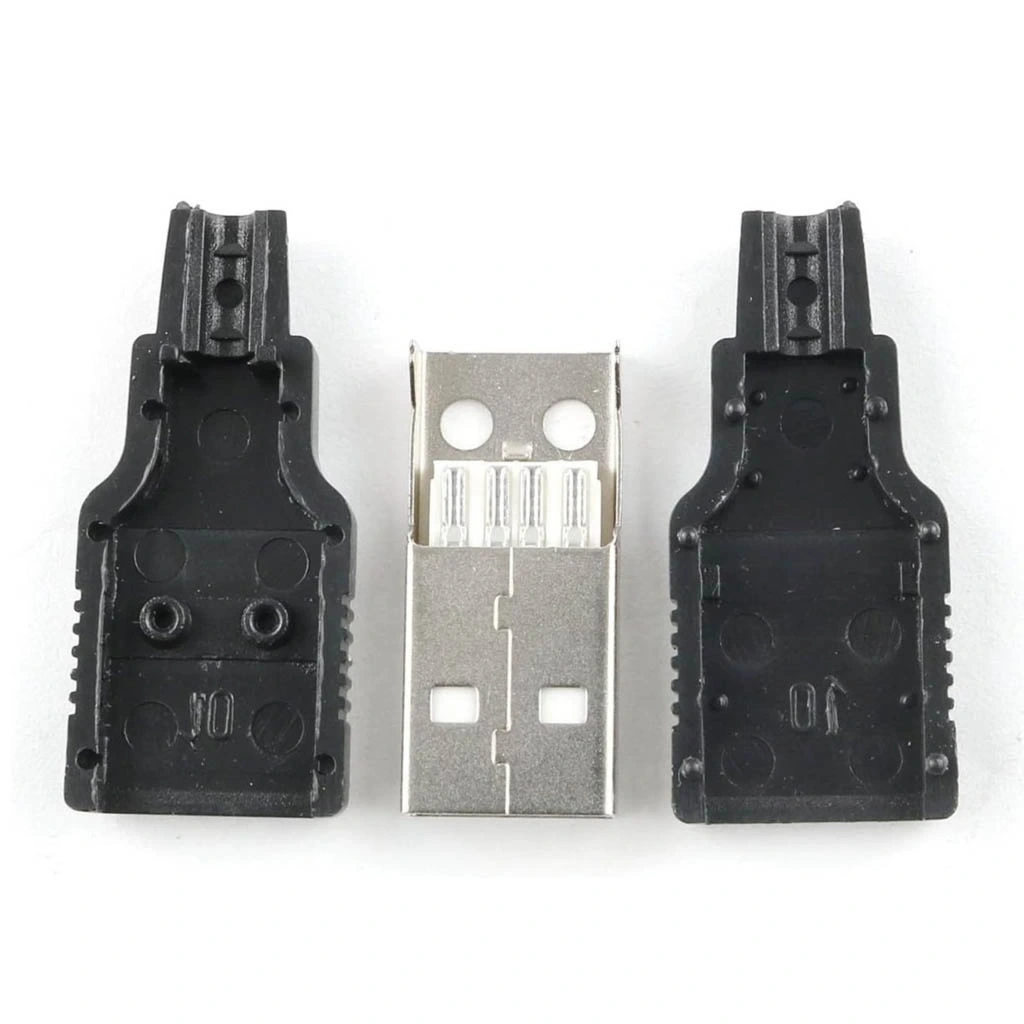

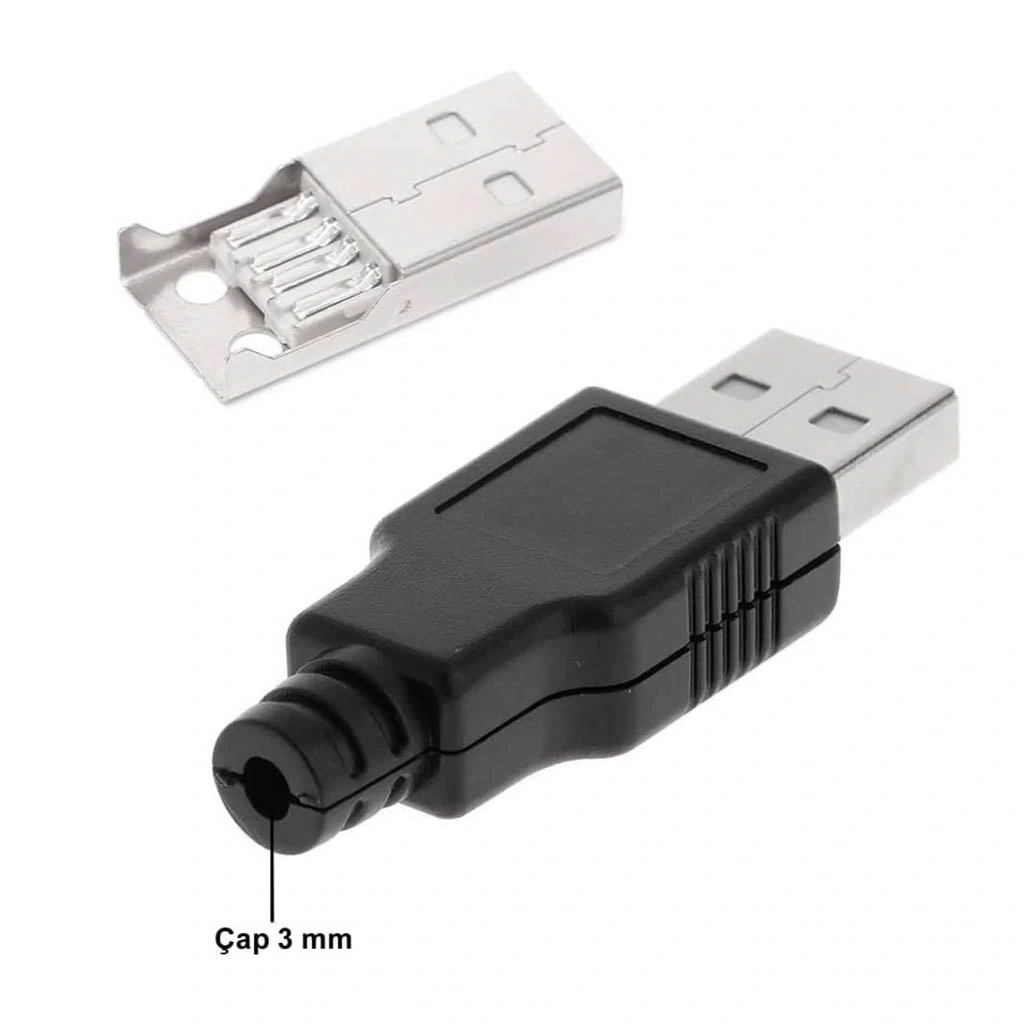

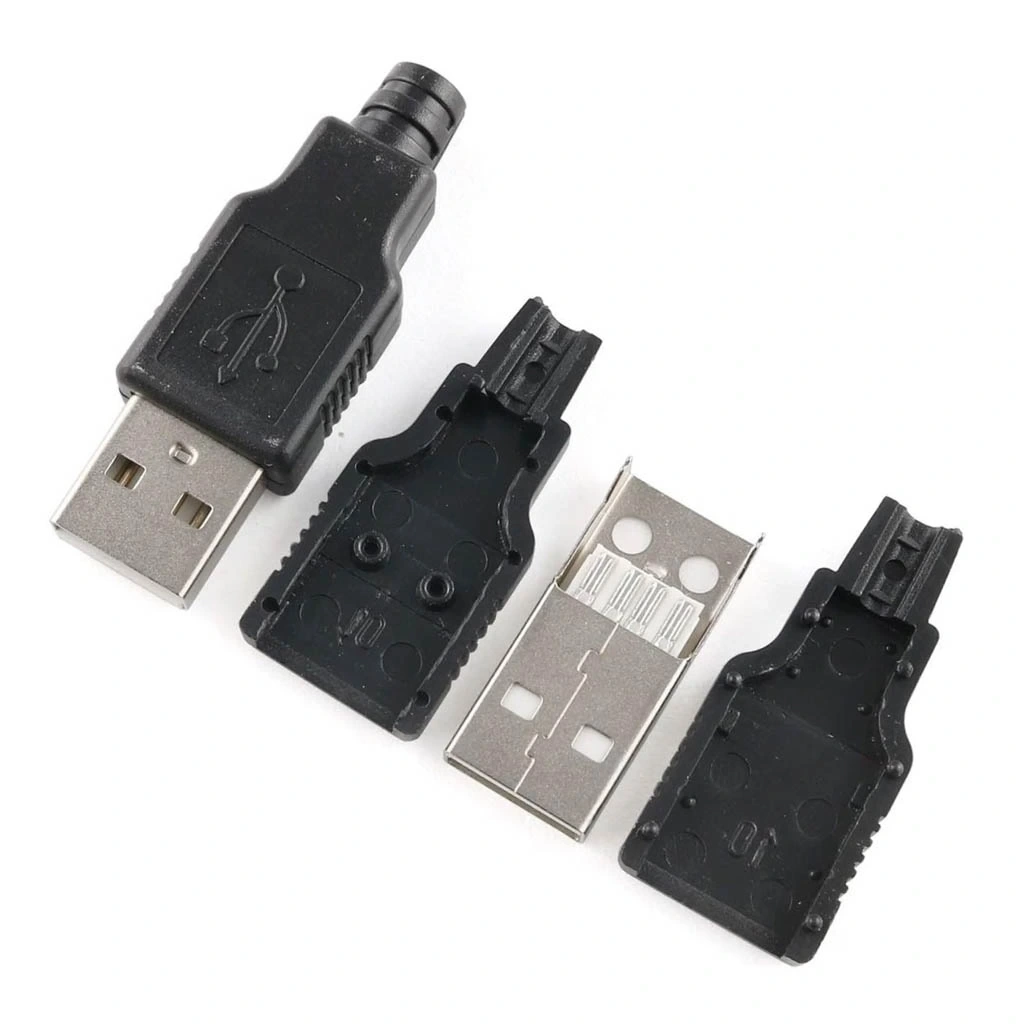

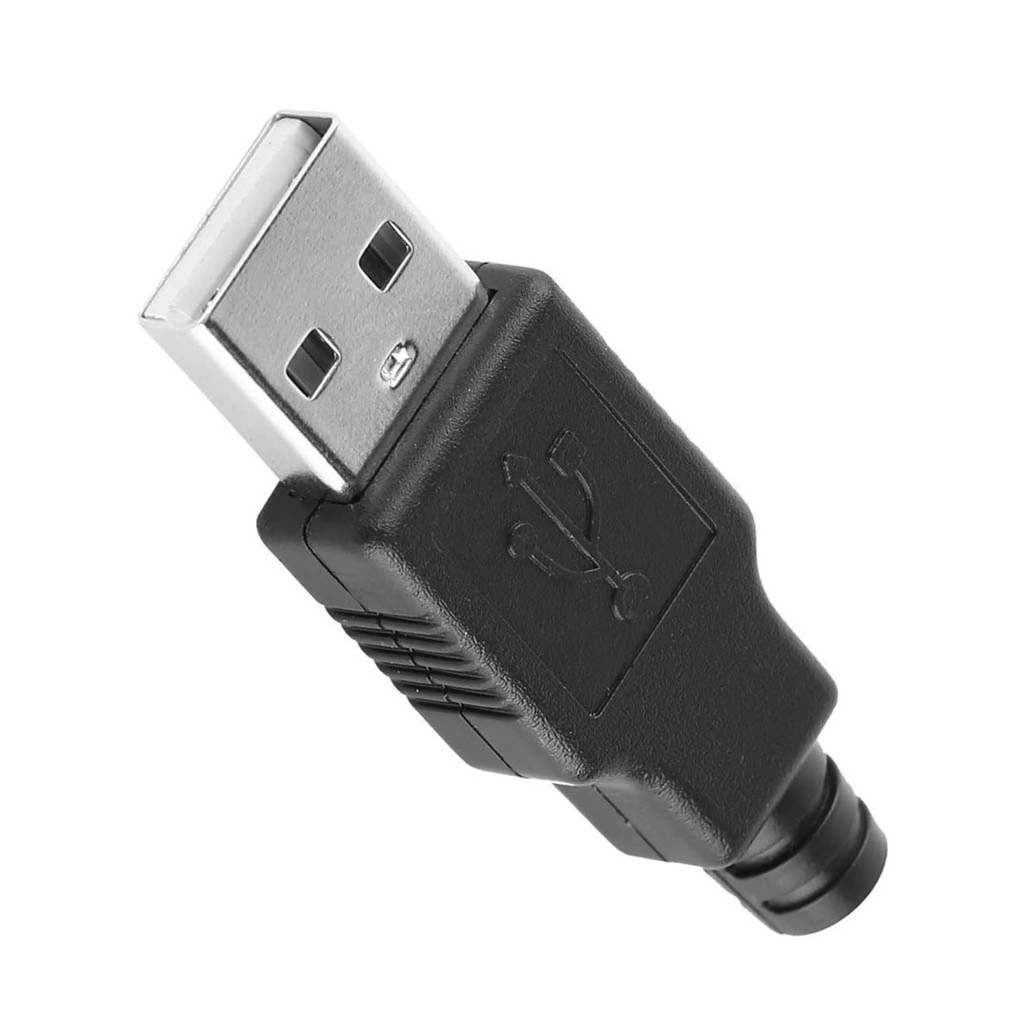

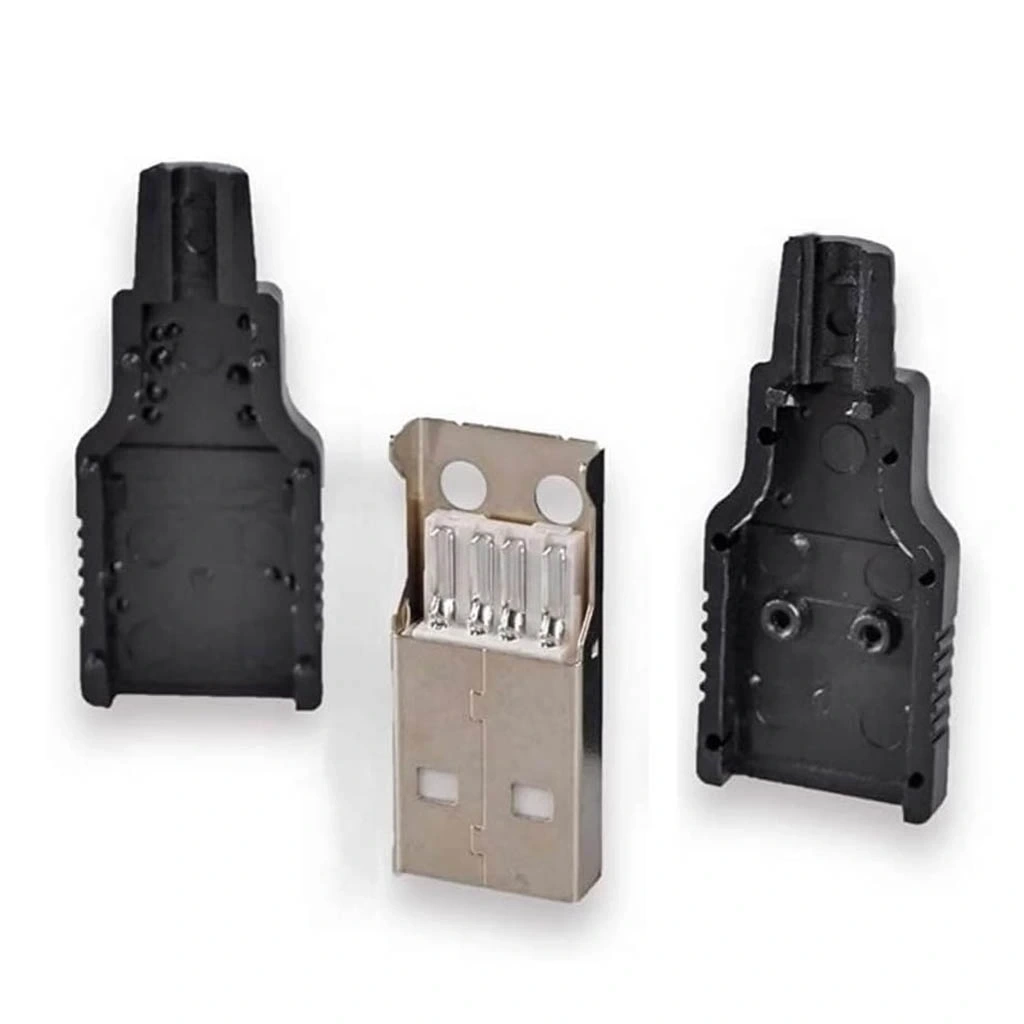

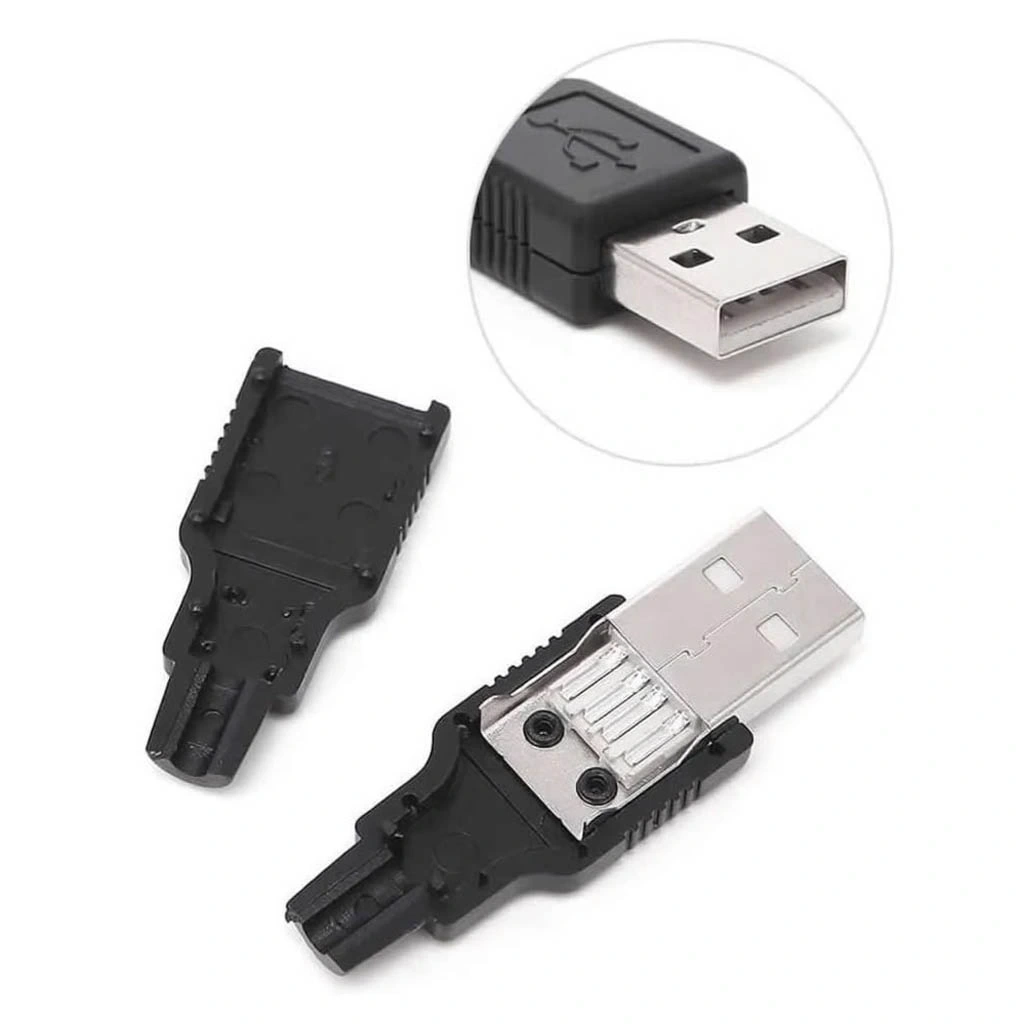

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi

IC-264A, dayanıklı yapıya sahip A tipi erkek USB soketidir. Korumalı seyyar kapağı sayesinde kullanılmadığında içine toz ve kir girmesini engelleyerek uzun ömürlü ve güvenilir bağlantı sağlar. Standart USB-A dişi portlara bağlanabilen bu erkek konnektör, panel montajı için idealdir.

USB 2.0 standardı ile uyumlu olan bu konnektör, veri transferi ve güç beslemesi için güvenilir bir çözüm sunar. Elektronik komponentler arasında önemli bir yere sahip olan bu erkek soket, zorlu çevre koşullarına dayanıklılık gerektiren uygulamalar için idealdir.

Sağlam mekanik yapısı ve koruyucu kapağı ile montaj sonrası güvenilir kullanım sağlar. Konnektör ailesinin bu pratik üyesi, USB konnektör grubunda endüstriyel uygulamalar, araç içi sistemler ve dış mekan ekipmanları için mükemmel bir seçimdir.

Teknik Özellikler

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Tip A (Erkek)
• Koruma: Seyyar koruyucu kapak
• Montaj Tipi: Panel montaj
• Pin Sayısı: 4 (Sinyal ve Güç)
• Malzeme: Metal gövde, plastik izolatör
• Akım Kapasitesi: 1.5A (maks)
• Voltaj Dayanımı: 30V DC
• Kontak Direnci: 30mΩ (maks,)
• İzolasyon Direnci: 1000MΩ (min)
• Takma/Çıkarma Ömrü: >1500 çevrim
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Koruma Sınıfı: IP54 (kapak kapalıyken)
• Kaplama: Nikel kaplı kontak yüzeyleri
• Standart: USB 2.0 uyumlu
• Veri Hızı: 480 Mbps (max)

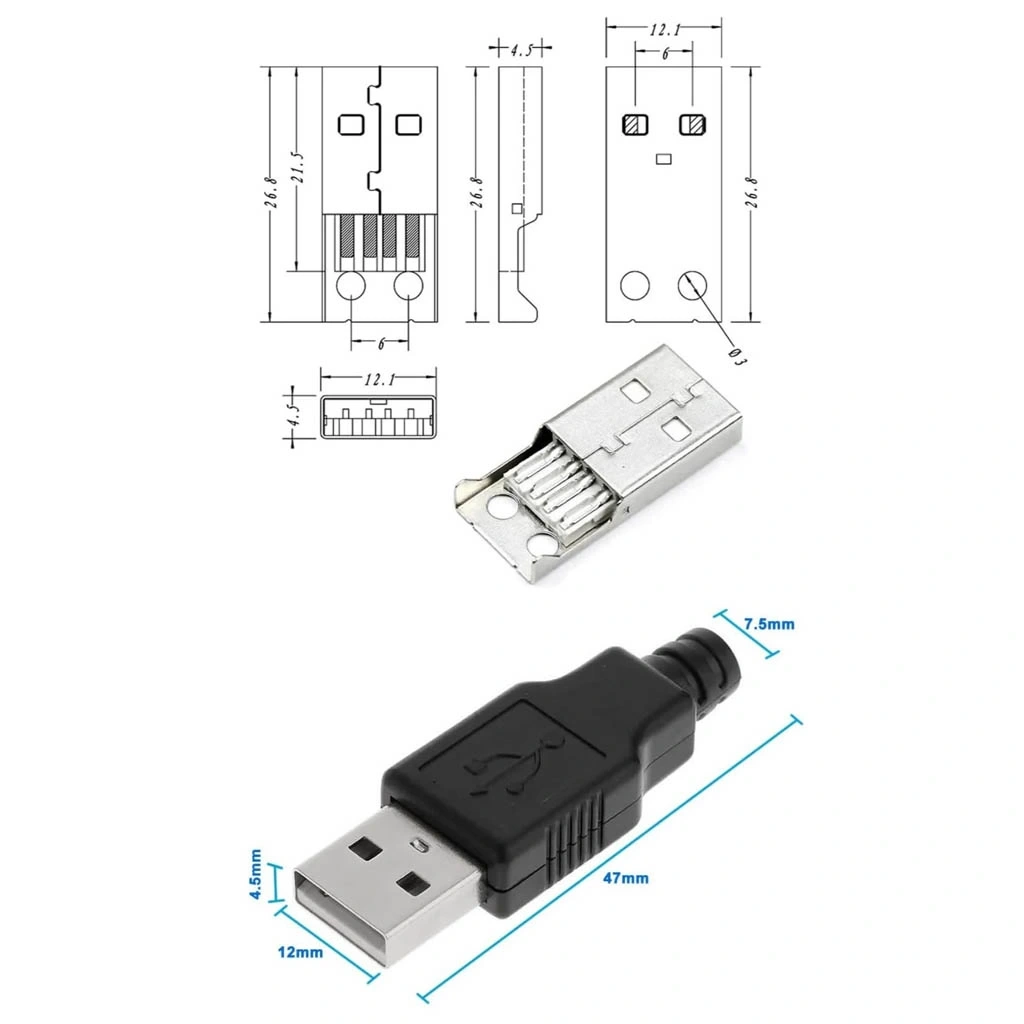

• Panel Montaj Delik Çapı: Yaklaşık 24mm x 13mm
• Kablo Bağlantısı: Lehim bağlantı
• RoHS Uyumluluğu: Evet
• Üretici Part Numarası: IC-264A

Kullanım Alanları

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Veri aktarım sistemleri
• Endüstriyel kontrol panelleri
• Fabrika otomasyon ekipmanları
• Test ve ölçüm cihazları
• CNC makineleri

Otomotiv ve Ulaşım

• Araç içi veri transfer bağlantıları
• Teşhis konektörleri
• GPS ve navigasyon cihazları
• Filo yönetim sistemleri
• Elektrikli araç ekipmanları

Açık Alan ve Zorlu Ortamlar

• Açık alan sensör sistemleri
• Meteoroloji istasyonları
• Solar sistemler ve rüzgar türbinleri
• Güvenlik ekipmanları
• Taşınabilir veri toplama üniteleri

Avantajlar ve Özellikler

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Koruyucu Kapak: Toz ve neme karşı koruma
• Panel Montaj Tasarımı: Kolay entegrasyon
• Erkek Konnektör: Standart USB portlara doğrudan bağlantı
• Sağlam Metal Gövde: Uzun kullanım ömrü
• Geniş Sıcaklık Aralığı: Zorlu koşullarda çalışabilme
• USB 2.0 Uyumluluğu: 480 Mbps'ye kadar veri aktarımı
• Endüstriyel Kullanıma Uygun: Sağlam yapı
• Kolay Erişim: Seyyar kapak ile hızlı açılıp kapanma
• Tozlu Ortamlara Dayanıklılık: Kapak kapalıyken IP54 koruma
• Estetik Görünüm: Panel montajlı cihazlarda profesyonel görünüm

Montaj ve Bağlantı

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi'nin montajı ve bağlantısı hakkında bilgiler.

Panel Montaj Adımları:

• Panelde yaklaşık 24mm x 13mm dikdörtgen delik açın
• Soketi ön taraftan yerleştirin
• Arka taraftan sabitleme somununu sıkın
• Aşırı sıkmadan, conta düzgün oturacak şekilde ayarlayın
• Gerekliyse panel ile soket arasına conta yerleştirin

Kablo Bağlantısı:

• Pin 1: VCC (5V güç), Kırmızı kablo
• Pin 2: D- (Veri -), Beyaz kablo
• Pin 3: D+ (Veri +), Yeşil kablo
• Pin 4: GND (Toprak), Siyah kablo
• Güç ve sinyal kabloları için uygun kesit kullanın (güç için en az 22 AWG)

Kablolama İpuçları:

• Veri kablolarını (D+ ve D-) bükülü çift olarak kullanın
• Kablo uzunluğu 3 metreyi geçmemelidir (USB 2.0 standardı)
• Kablo ekranını (varsa) GND hattına bağlayın
• Lehim yaparken konnektör pinlerini aşırı ısıtmamaya dikkat edin
• Lehim bağlantılarını izolasyon bandı veya ısı ile daralan makaron ile koruyun

Sorun Giderme ve İpuçları

IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Bağlantı: Kontak temizliği ve doğru yerleştirme kontrol edilmeli
• Kapak Mekanizması Sorunu: Yaylı mekanizmaya toz/kir kaçmadığından emin olun
• Sıvı Sızıntısı: Montaj sırasında contanın düzgün yerleştiğini kontrol edin
• Veri İletişim Hatası: D+ ve D- hatlarının doğru bağlandığını teyit edin
• Gevşek Montaj: Sabitleme somununu yeterli sıkılıkta ayarlayın

Bakım İpuçları

• Periyodik olarak kontakları izopropil alkol ile temizleyin
• Kapak menteşesine silikon bazlı yağlayıcı uygulayarak hareketi kolaylaştırın
• Aşırı kuvvet uygulamadan kapağı açıp kapatın
• Toza maruz kaldığında temiz, kuru hava ile üfleyin
• Nem oluşmasını önlemek için yoğuşma olabilecek koşullarda kullanmayın

USB Kablo Uyumluluk İpuçları

• Kaliteli USB kabloları tercih edin
• Yüksek akım uygulamaları için 22 AWG veya daha kalın kablolar kullanın
• Kapağın kablo takıldığında rahatça kapanabilmesi için kablo çapını kontrol edin
• Hareketli sistemlerde esnek kablo kullanın
• Ekranlı USB kabloları EMI/RFI koruması için tercih edin

Paket İçeriği

• IC-264A USB A Tip Seyyar Kapaklı Erkek USB Soketi
