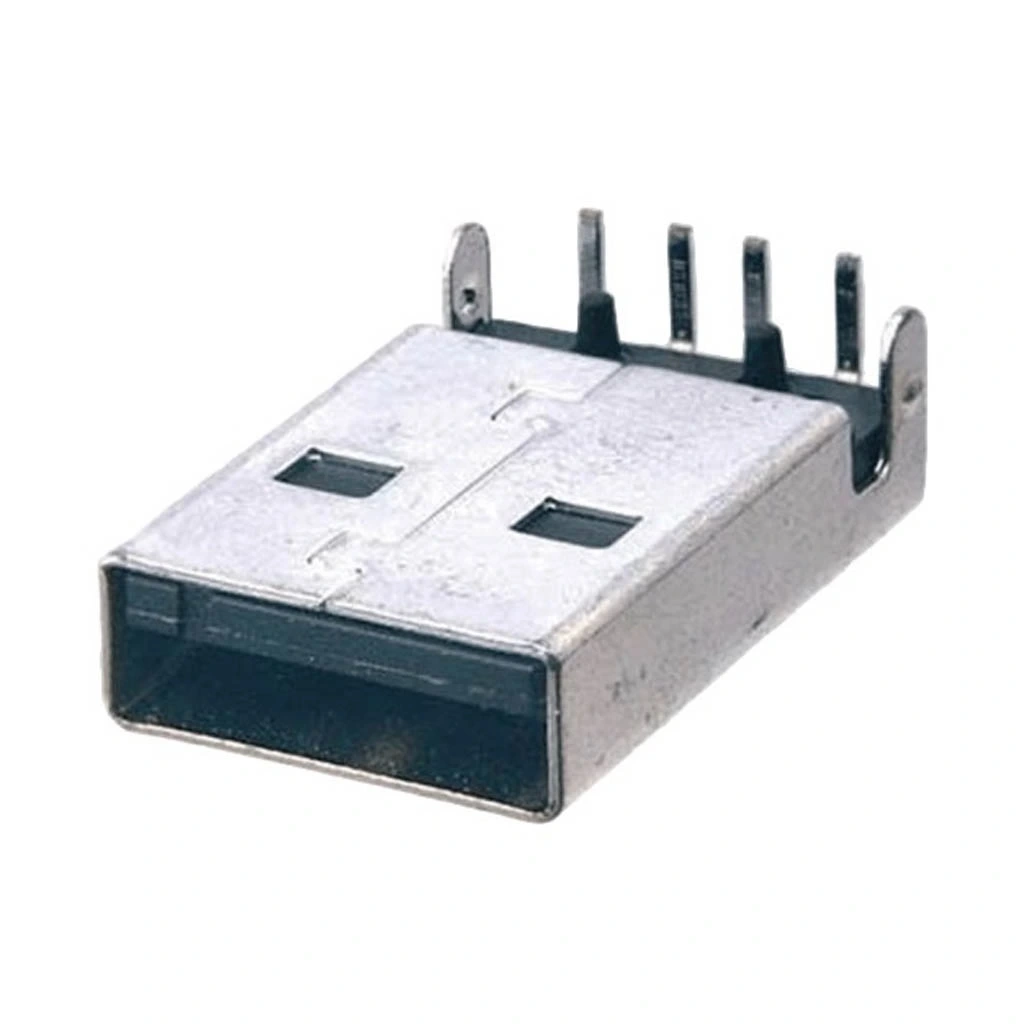

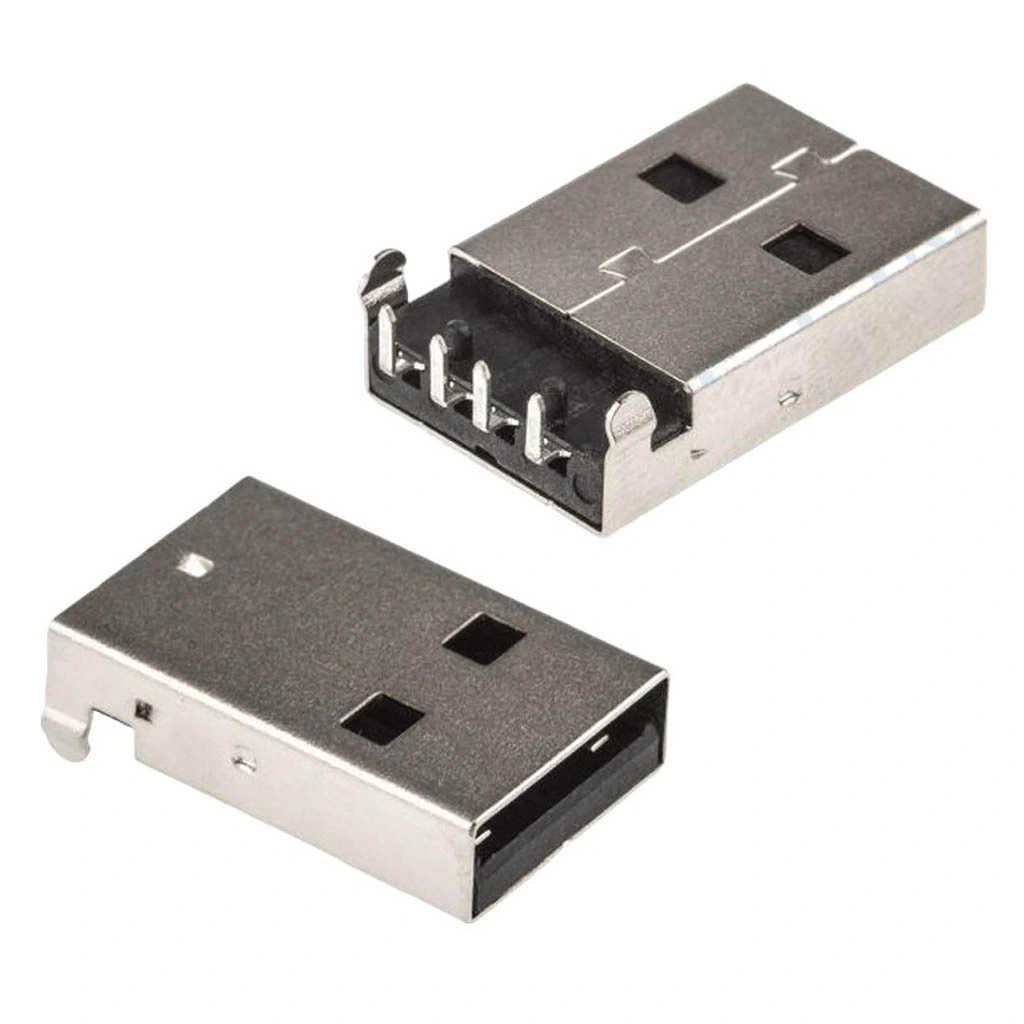

IC-264 USB Şase A Tip 90° Erkek Konnektör

IC-264 USB Şase A Tip 90° Erkek Konnektör

IC-264, elektronik projelerde güvenilir USB bağlantısı sağlayan A tipi 90° açılı erkek USB konnektördür. PCB'ye yatay montaj için tasarlanmış şase özelliği ile sağlam bir bağlantı sunar. Standart USB dişi portlara bağlanabilen bu erkek konnektör, kısıtlı alanlarda yatay kablo yönlendirmesi için idealdir.

USB 2.0 standardına uygun olan bu konnektör, 480 Mbps'e kadar veri aktarımı sağlar. Elektronik komponentler arasında yaygın kullanılan bu erkek konnektör, alan kısıtlaması olan PCB tasarımlarında kablo yönetimi açısından avantaj sunar.

Sağlam metal gövdesi ve şase montaj pinleri sayesinde yoğun kullanımda bile dayanıklı bağlantı sağlar. Konnektör ailesinin pratik bir üyesi olan bu USB konnektör, özellikle dar montaj alanlarına sahip cihazlar için mükemmel bir seçimdir.

Teknik Özellikler

IC-264 USB Şase A Tip 90° Erkek Konnektör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Tip A (Erkek)
• Montaj Açısı: 90° (Yatay)
• Montaj Tipi: PCB montaj, şaseli
• Pin Sayısı: 4 (Sinyal ve Güç)
• Şase (Montaj) Pinleri: 4 adet
• Malzeme: Metal gövde, plastik izolatör
• Akım Kapasitesi: 1.0A (maks)
• Voltaj Dayanımı: 30V DC
• Kontak Direnci: 30mΩ (maks,)
• İzolasyon Direnci: 1000MΩ (min)
• Takma/Çıkarma Ömrü: >1500 çevrim
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Lehim Sıcaklığı: 260°C (max, 10 saniye)
• Kaplama: Nikel ve altın kaplı kontaklar
• Standart: USB 2.0 uyumlu
• Veri Hızı: 480 Mbps (max)

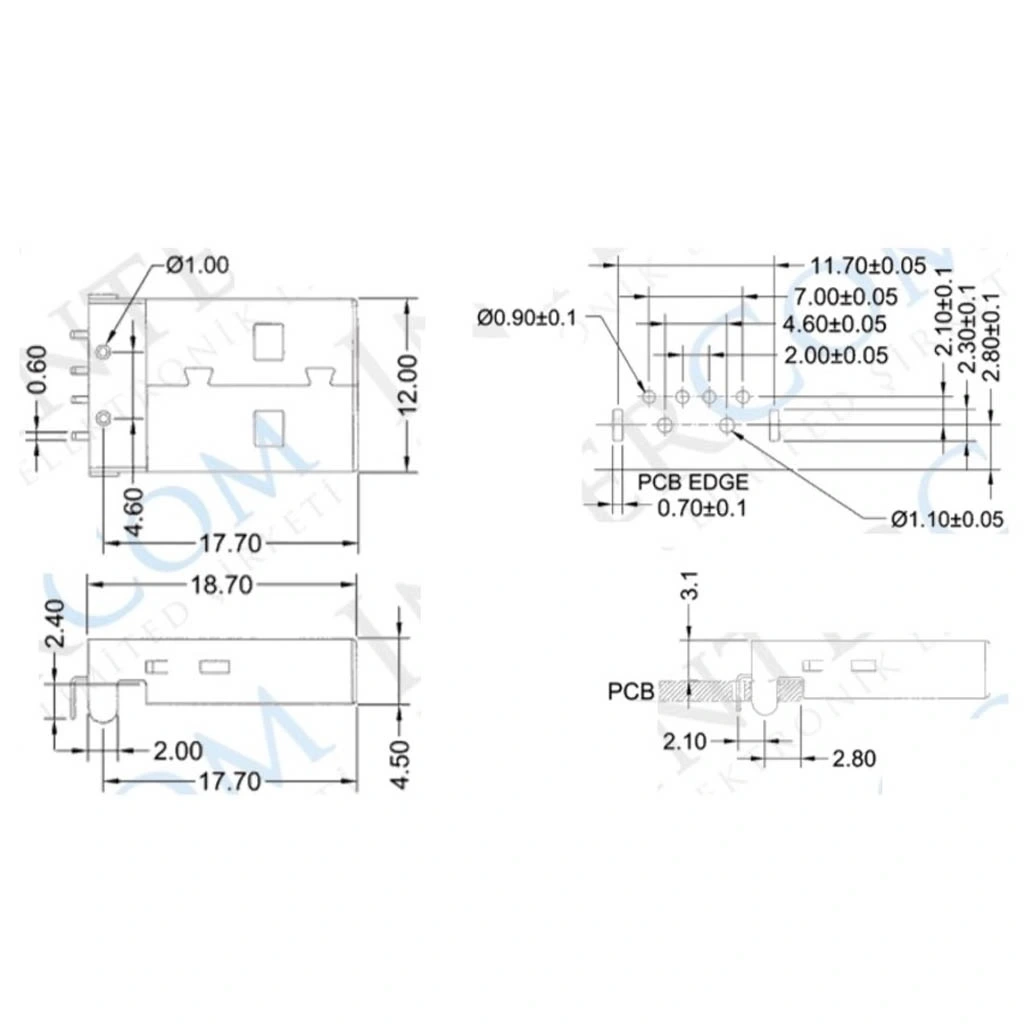

• Boyutlar (YxGxD): Yaklaşık 14mm x 17mm x 13mm
• Kılıf Malzemesi: Paslanmaz çelik
• RoHS Uyumluluğu: Evet
• Üretici Part Numarası: IC-264

Kullanım Alanları

IC-264 USB Şase A Tip 90° Erkek Konnektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dar Alan Uygulamaları

• Kompakt cihaz tasarımları
• Düşük profilli enclosure'lar
• Yatay kablo yönlendirmesi gerektiren cihazlar
• Raf tipi ekipmanlar
• Modüler sistemler

Elektronik Cihazlar

• Taşınabilir test ekipmanları
• Veri kayıt cihazları
• Medikal cihazlar
• Endüstriyel kontrol üniteleri
• Ölçüm cihazları

Özel Uygulama Alanları

• Duvara monte cihazlar
• Araç içi sistemler
• Kiosk ve ATM cihazları
• İnce profil ekranlar
• Rack mount sistemler

Avantajlar ve Özellikler

IC-264 USB Şase A Tip 90° Erkek Konnektör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• 90° Açılı (Yatay) Tasarım: Kablo yönlendirme avantajı
• Erkek Konnektör: Standart USB portlara doğrudan bağlantı
• Şase Yapısı: Güçlü ve sağlam montaj
• Metal Gövde: Dayanıklı yapı ve EMI koruması
• Altın Kaplı Kontaklar: Düşük kontak direnci ve korozyon direnci
• 4 Şase Pini: Sağlam PCB bağlantısı
• USB 2.0 Standart Uyumluluğu: 480 Mbps veri hızı
• Alan Tasarrufu: Düşük profil tasarım imkanı
• Kolay Montaj: Standart PCB delik düzeni
• Endüstriyel Tasarım: Yoğun kullanıma uygun dayanıklılık

PCB Tasarımı ve Montaj

IC-264 USB Şase A Tip 90° Erkek Konnektör'ün PCB tasarımında ve montajında dikkat edilmesi gereken hususlar.

PCB Tasarım İpuçları:

• Standart delik düzeni için üretici datasheet'i kontrol edin
• Şase pinleri için en az 2mm çapında delikler açın
• Şase pinleri toprak (GND) düzlemine bağlanmalıdır
• Sinyal pinleri için 0.8-1.0mm çapında delikler önerilir
• PCB kenarına yerleştirirken kenar mesafesini doğru hesaplayın

Pin Yapılandırması:

• Pin 1: VCC (5V güç)
• Pin 2: D- (Veri -)
• Pin 3: D+ (Veri +)
• Pin 4: GND (Toprak)
• Şase pinleri genellikle PCB üzerindeki GND düzlemine bağlanır

Montaj İpuçları:

• Önce sinyal pinlerini lehimleyin, sonra şase pinlerine geçin
• Lehim sıcaklığı 260°C'yi geçmemelidir (maksimum 10 saniye)
• Şase pinleri için yeterli miktarda lehim kullanın
• PCB kenarına monte ediliyorsa, kenar desteği veya takviye düşünün
• Lehimleme sonrası kalıntıları izopropil alkol ile temizleyin

Sorun Giderme ve İpuçları

IC-264 USB Şase A Tip 90° Erkek Konnektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Mekanik Stres: PCB kenarına montajda ek destek sağlayın
• Gevşek Bağlantı: Şase pinlerinin tam lehimlendiğinden emin olun
• Veri İletişim Sorunları: D+ ve D- hatlarının doğru bağlandığını kontrol edin
• Elektriksel Gürültü: Topraklama ve ekranlama iyileştirilmeli
• Aşırı Isınma: Akım kapasitesinin aşılmadığından emin olun

Sinyal Bütünlüğü İpuçları

• D+ ve D- hatlarını eşit uzunlukta tasarlayın (90±15 ohm diferansiyel empedans)
• Sinyal hatlarını güç ve toprak düzlemlerine yakın yerleştirin
• Yüksek hızlı sinyal hattı dönüşlerinde 45° köşeler kullanın
• Kritik USB hatlarını diğer dijital sinyallerden uzak tutun
• USB veri hatlarının yakınından geçen saat sinyallerinden kaçının

Mekanik Dayanıklılık İpuçları

• PCB kenarına monte edilmişse, ekstra mekanik destek sağlayın
• Takma/çıkarma işlemi sırasında PCB'ye gelen kuvveti minimize edin
• Cihaz kasasında konektör için uygun açıklık bırakın
• Mekanik şok ve titreşim olan ortamlarda ek sabitleme kullanın
• PCB kalınlığını en az 1.6mm olarak seçin

Paket İçeriği

• IC-264 USB Şase A Tip 90° Erkek Konnektör
