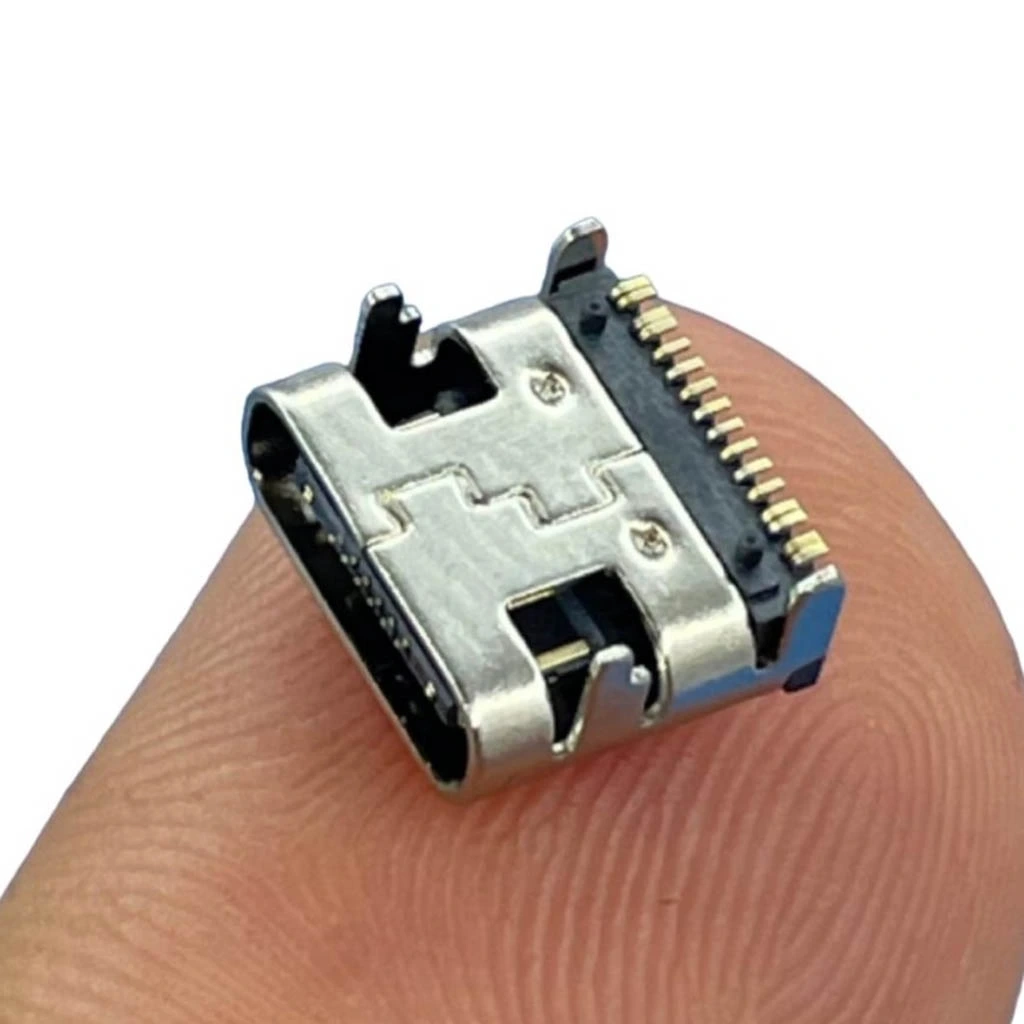

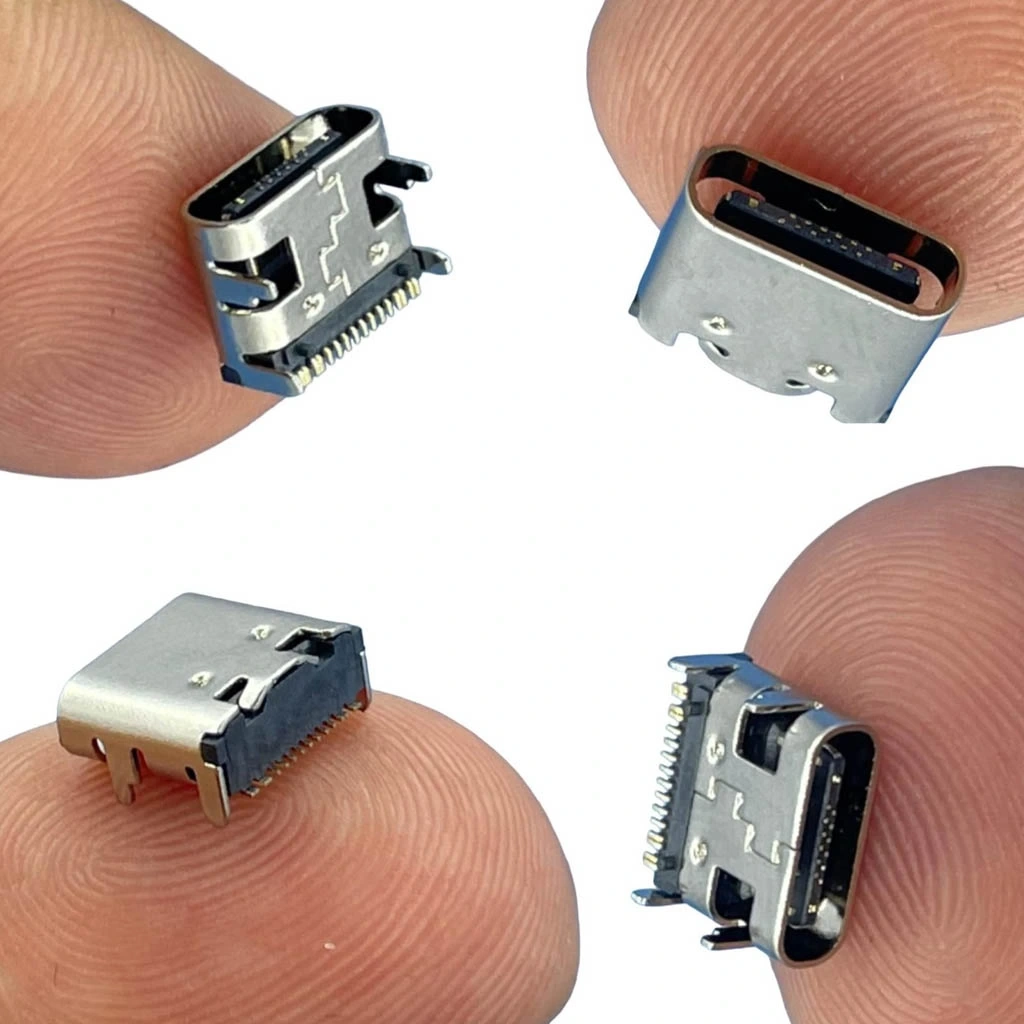

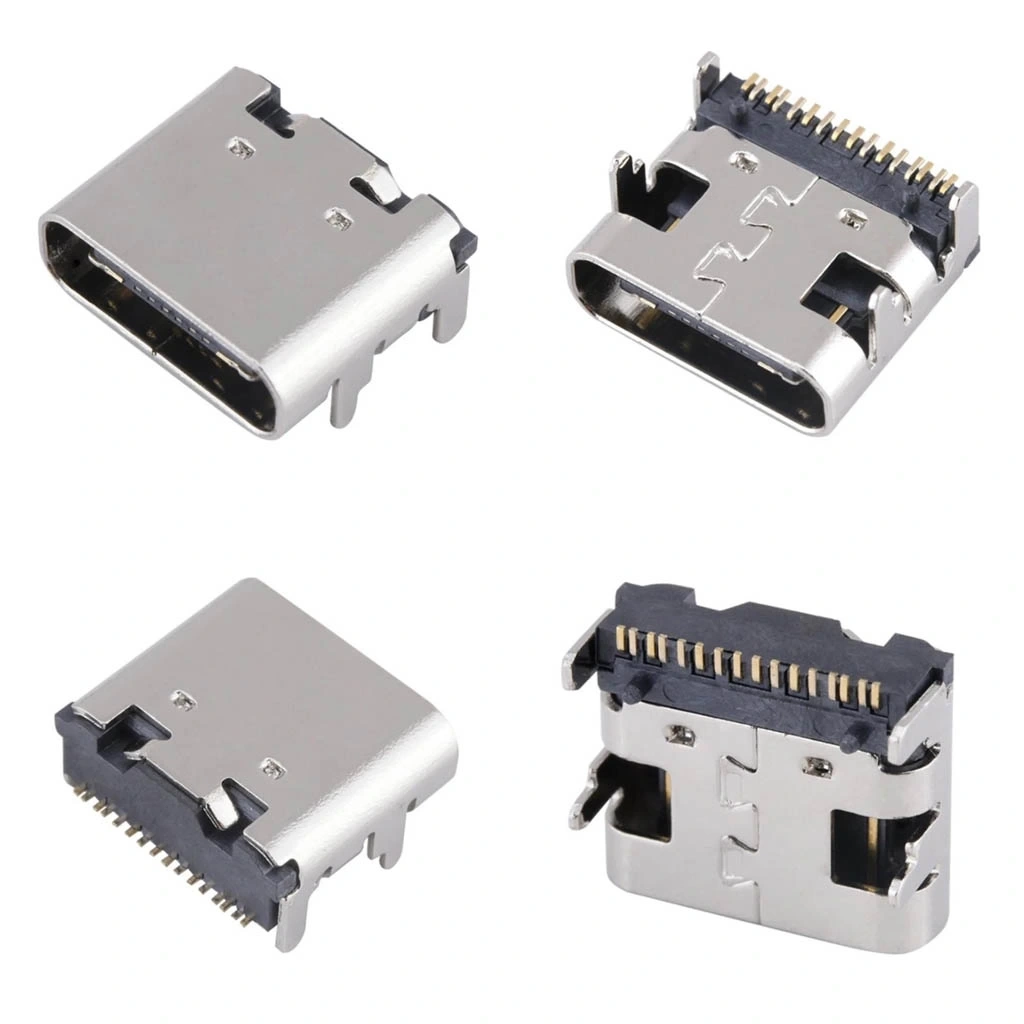

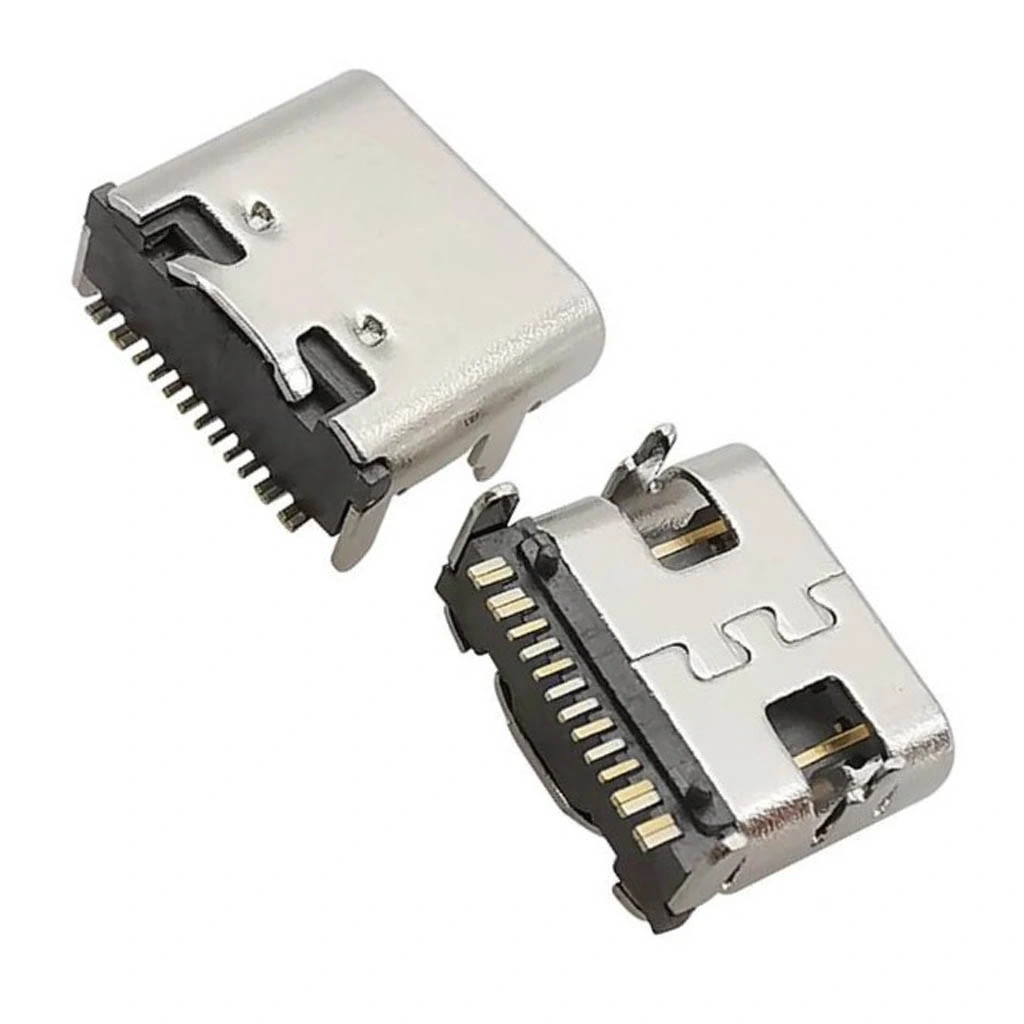

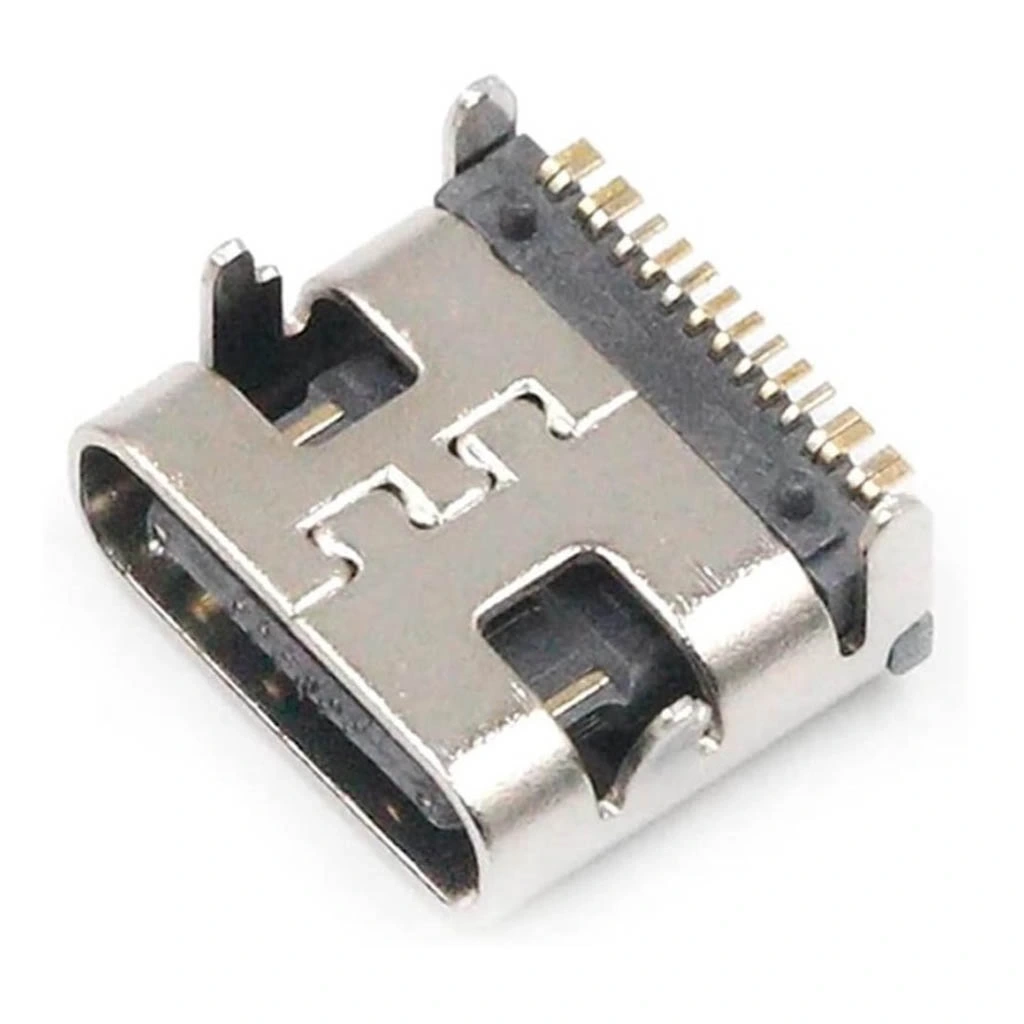

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin

IC-266B-4 Dişi Type-C Soket, modern elektronik cihazlar için tasarlanmış USB 3.1 standardı ile uyumlu 16 pinli bir konnektördür. Çift yönlü takılabilme özelliğine sahip bu kompakt soket, PCB montajlı yapısı ve şase tipi tasarımıyla güvenilir bağlantı sağlar.

10 Gbps'ye kadar veri transfer hızı, 5A'e kadar akım iletimi ve Power Delivery 3.0 desteğiyle güç aktarımı sağlayan bu elektronik komponent, mobil cihazlar, dizüstü bilgisayarlar, tabletler ve diğer USB-C destekli elektronik ürünler için ideal bir çözümdür.

Dayanıklı yapısı, kolay montaj imkanı ve endüstri standartlarına tam uyumluluğu ile IC-266B-4 Dişi Type-C Soket, prototip geliştirme, üretim ve tamir işlemleri için güvenilir bir USB konnektör seçeneği sunar.

Teknik Özellikler

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Type-C (USB-C) Dişi
• Model: IC-266B-4
• Pin Sayısı: 16 Pin
• USB Standardı: USB 3.1
• Montaj Tipi: PCB Montajlı (SMT))
• Şase Tipi: Mid Mount (PCB üzerine)
• Veri Transfer Hızı: 10 Gbps'ye kadar (USB 3.1 Gen 2)
• Akım Kapasitesi: 5A (maksimum)
• Voltaj Değeri: 20V DC (maksimum)
• Power Delivery: USB PD 3.0 uyumlu
• Alternatif Mod Desteği: Var (DisplayPort, HDMI, vb.)
• Çift Yönlü Tasarım: Evet (reversible)

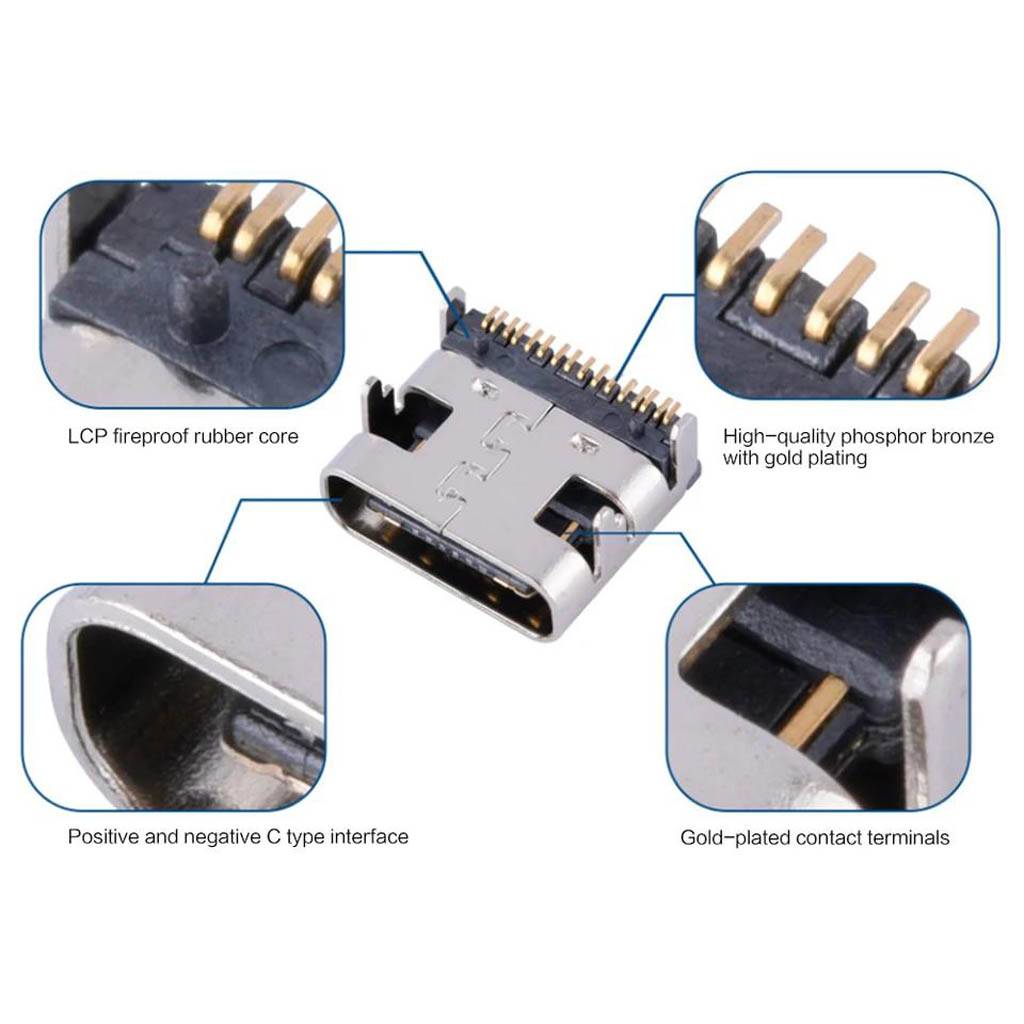

• Kontak Malzemesi: Altın kaplı fosfor bronz
• Kontak Kaplaması: 30 µ-inç Altın
• Gövde Malzemesi: Termoplastik, UL94V-0 alev geciktirici
• Muhafaza Malzemesi: Paslanmaz çelik
• İşletim Sıcaklığı: -25°C ile +85°C arası
• Kontak Direnci: 30mΩ (maksimum)
• İzolasyon Direnci: 100MΩ (minimum)
• Dayanım Voltajı: 100V AC (minimum)
• Takma/Çıkarma Ömrü: >10,000 döngü

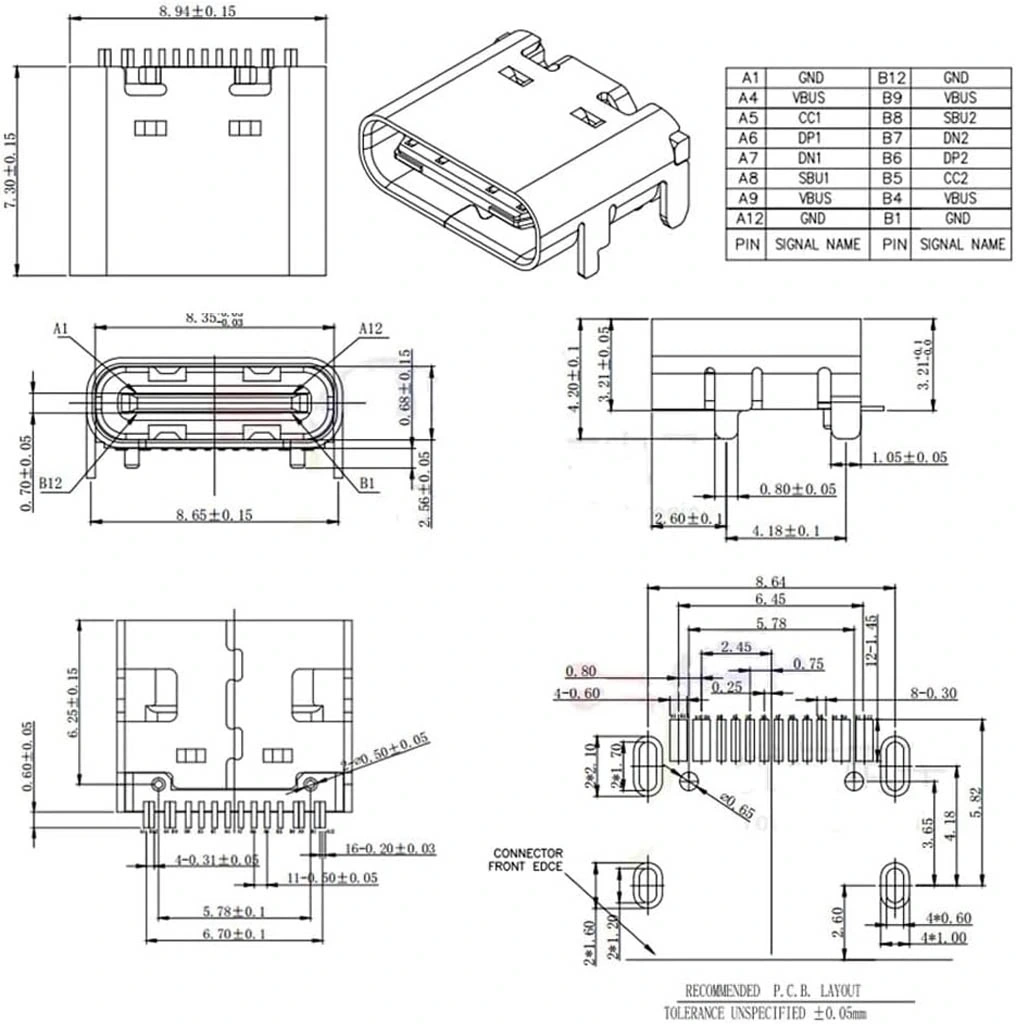

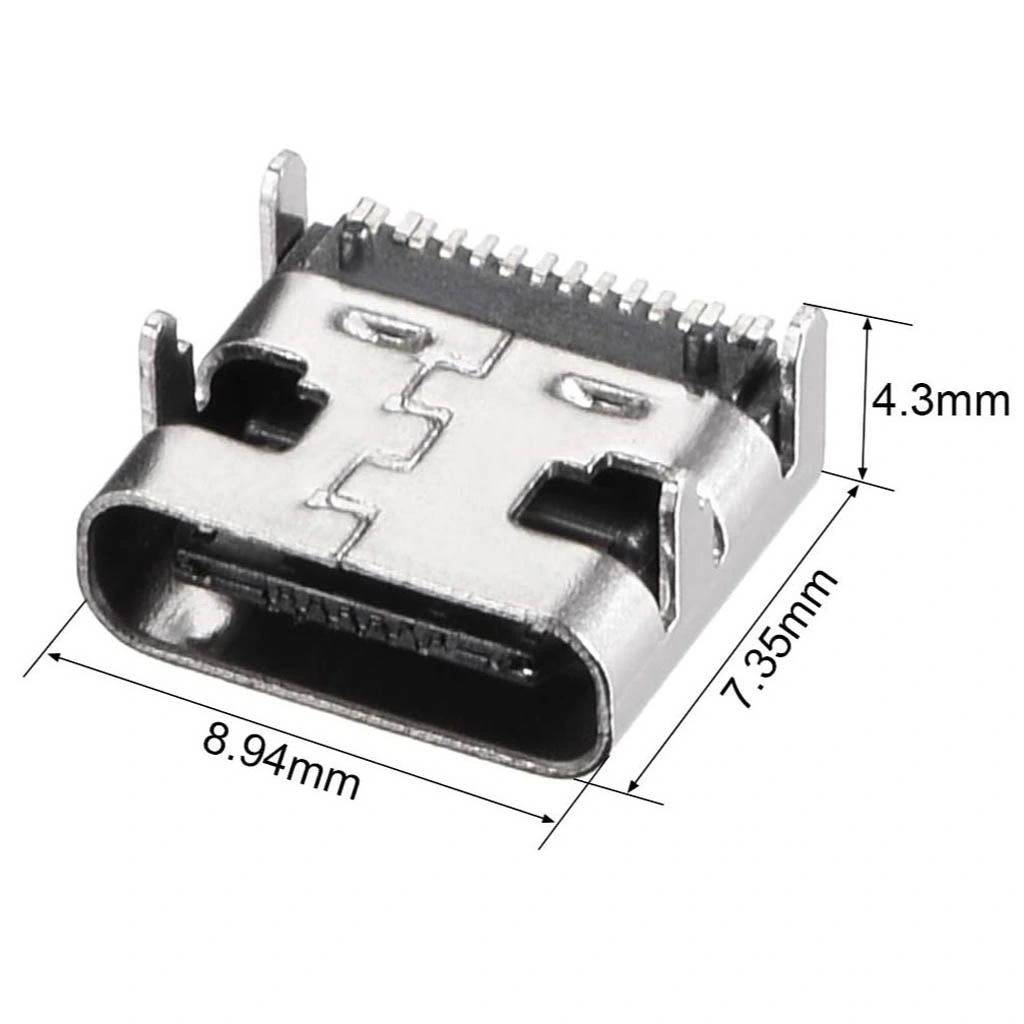

• Boyutlar (YxGxD): Yaklaşık 8.34mm x 8.94mm x 6.9mm
• Sabitleme: PCB üzerinde 4 montaj noktası
• Uyumluluk: USB-IF sertifikalı
• Pin Konfigürasyonu: USB Type-C standart pin düzeni
• RoHS Uyumluluğu: Evet
• Renk: Siyah/Metal
• Ağırlık: Yaklaşık 0.6g

Kullanım Alanları

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Cihaz Tasarımı

• Akıllı telefon ve tablet üretimi
• Dizüstü bilgisayar ve notebook bağlantı portları
• Taşınabilir şarj cihazları (power bank)
• Harici disk ve depolama üniteleri
• Güç adaptörleri ve şarj istasyonları

Mikrodenetleyici ve IoT Projeleri

• Raspberry Pi ve benzeri geliştirme kartları
• Arduino tabanlı proje kartları
• IoT cihazları ve sensör platformları
• Veri toplama ve izleme sistemleri
• USB-C destekli özel donanım tasarımları

Tamir ve Yenileme İşlemleri

• Elektronik cihaz tamir servisleri
• USB port değişimi ve yükseltmesi
• Hasarlı soket değiştirme işlemleri
• DIY elektronik projeleri
• Prototip geliştirme ve test devreleri

Avantajlar ve Özellikler

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin'in sağladığı avantajlar ve çözümler.

• Modern Bağlantı Standardı: En güncel USB 3.1 standardı ile tam uyumluluk
• Çift Yönlü Takılabilme: Cihaz kullanım kolaylığı sağlayan yön bağımsız tasarım
• Yüksek Veri Hızı: 10 Gbps'ye kadar veri transfer kapasitesi
• Güçlü Güç İletimi: 5A'e kadar akım desteği ile hızlı şarj imkanı
• Power Delivery Desteği: USB PD protokolü ile akıllı güç yönetimi
• Alternatif Mod: Video ve ses sinyalleri için alternatif mod desteği
• Dayanıklı Yapı: 10,000+ takma/çıkarma döngüsü dayanıklılığı
• Sağlam Montaj: 4 noktalı PCB bağlantısı ile güvenli sabitleme
• Kompakt Boyut: Minimal alan kullanımı sağlayan küçük tasarım
• Endüstri Standardı: USB-IF sertifikası ile garantili uyumluluk

Montaj ve PCB Tasarım Rehberi

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin'in doğru montajı ve PCB tasarımı için öneriler.

PCB Tasarım Önerileri:

• Footprint Boyutları: Doğru footprint için veri sayfasındaki ölçüleri kullanın
• Montaj Noktaları: 4 sabitleme noktasının tümünü kullanın
• Hat Empedansı: USB 3.1 sinyalleri için 90Ω diferansiyel empedans
• Hat Uzunluğu: SuperSpeed hatlarını mümkün olduğunca kısa tutun
• Sinyal Bütünlüğü: Diferansiyel çiftleri birbirine yakın ve eşit uzunlukta yönlendirin

Montaj İpuçları:

• Lehimleme Profili: Reflow lehimleme için üretici tavsiyelerine uyun
• Sıcaklık Kontrolü: Maksimum 260°C tepe sıcaklığı, 30 saniyeden kısa süre
• Pasta Uygulaması: Lehim pastasını montaj pedlerine eşit miktarda uygulayın
• Konumlandırma: Pick and place sistemleri için merkezleme işaretlerini kullanın
• Lehim Sonrası İnceleme: Montaj sonrası bağlantıları optik olarak kontrol edin

Elektriksel Bağlantı:

• Güç Hatları: VBUS (5V) ve GND hatlarını yeterli genişlikte tasarlayın
• Veri Hatları: TX/RX çiftlerini kontrollü empedans ile yönlendirin
• CC Hatları: USB-C bağlantısı ve PD iletişimi için CC1/CC2 pinlerini bağlayın
• SBU Hatları: Alternatif mod için SBU1/SBU2 pinlerini yönlendirin
• EMI Azaltma: Gürültülü hatları USB-C yollarından uzak tutun

Sorun Giderme ve İpuçları

IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunları: Pin lehimlerini kontrol edin, soğuk lehim olmadığından emin olun.
• Veri İletiminde Hata: SuperSpeed hatlarını doğru bağladığınızı ve empedans eşleştirmesini kontrol edin.
• Şarj Problemi: CC ve VBUS hatlarının doğru bağlantısını, akım kapasitesini kontrol edin.
• Mekanik Sabitleme: Tüm montaj noktalarının PCB'ye tam oturduğundan emin olun.
• EMI/RF Gürültü: Sinyal hatlarını gürültü kaynaklarından uzak tutun, ekranlama yapın.

Tasarım ve Uygulama İpuçları

• Type-C soketin PD desteği için doğru CC dirençlerini kullanın
• Yüksek akım uygulamalarında VBUS hattını en az 60 mil genişliğinde tasarlayın
• SuperSpeed hatları için 90Ω, USB 2.0 hatları için 90Ω diferansiyel empedans kullanın
• ESD koruma elemanlarını soketin yakınına yerleştirin
• Diferansiyel çiftleri takip edilebilmeleri için PCB üzerinde etiketleyin
• Alternatif mod kullanımında DisplayPort veya HDMI için özel IC kullanımını düşünün

Paket İçeriği

• IC-266B-4 Dişi Type-C Soket USB-C Konnektör Şase 16 Pin
