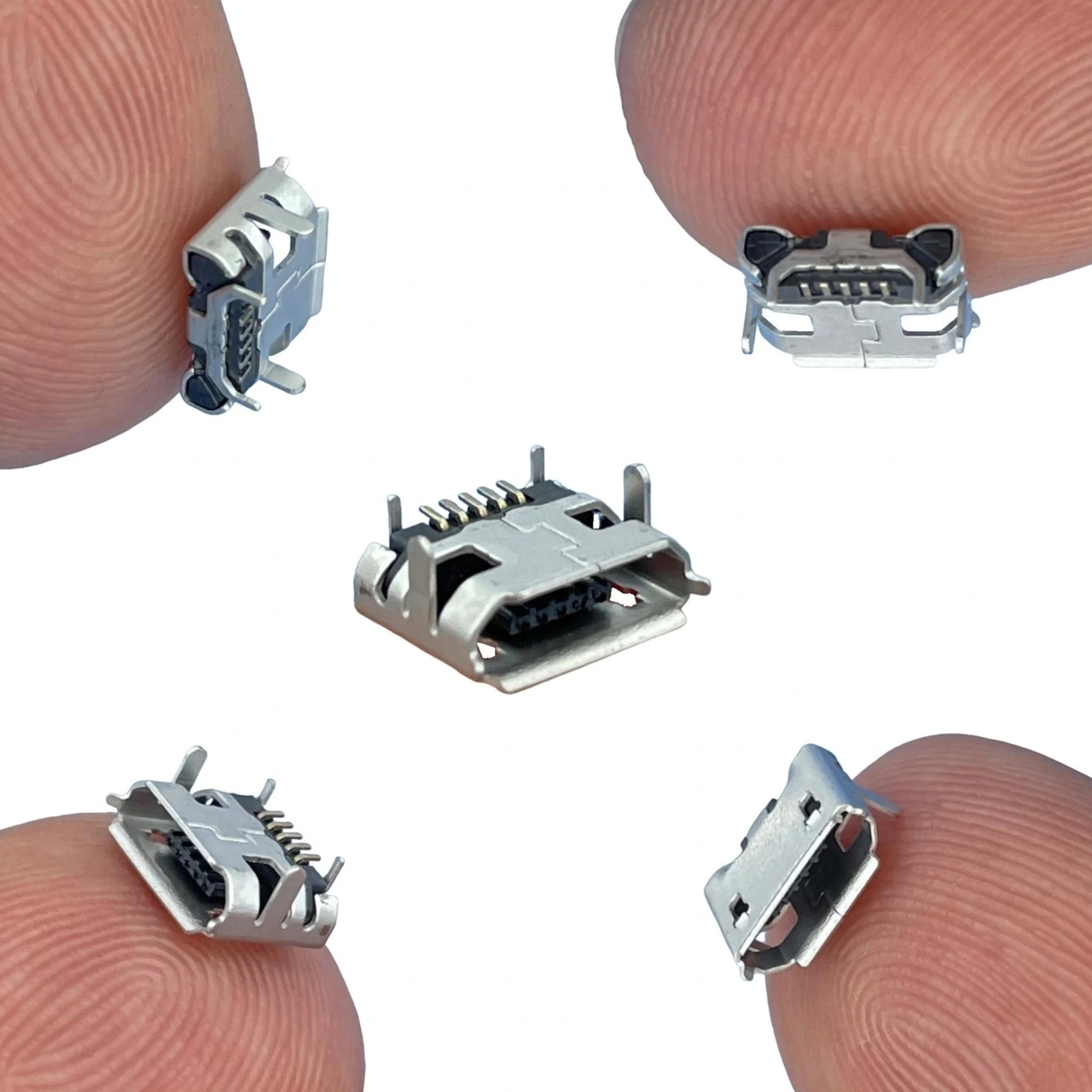

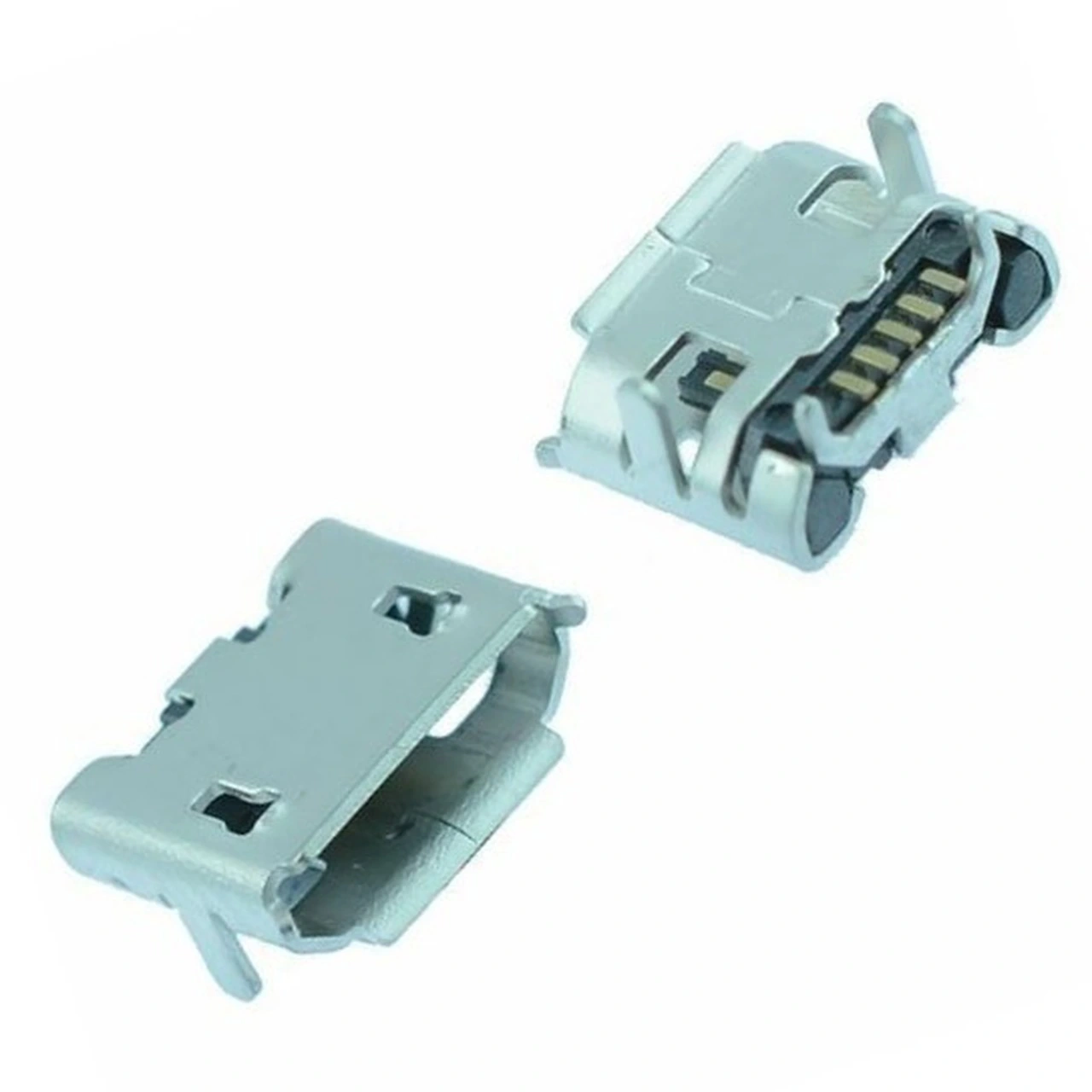

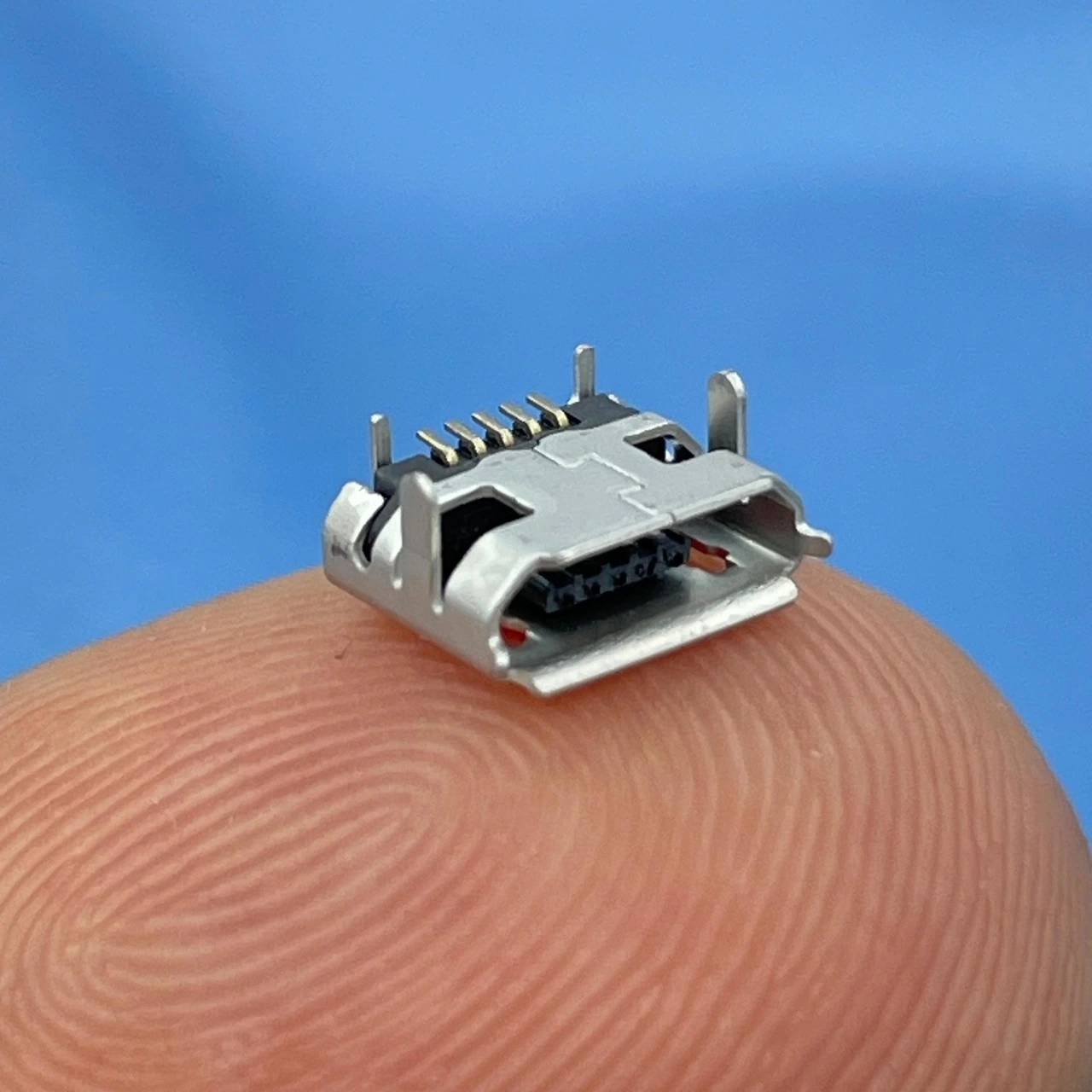

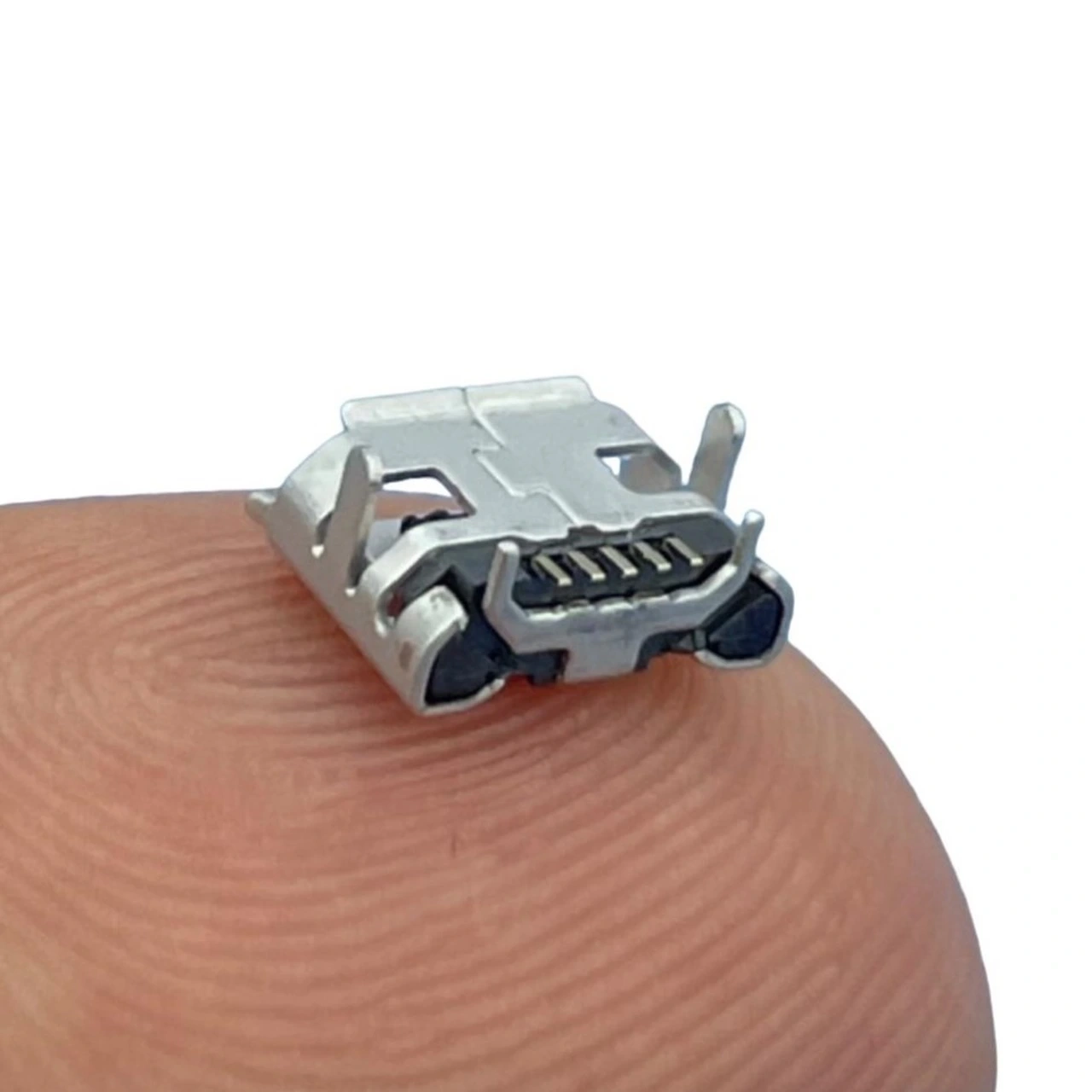

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin

IC-266A-1, elektronik projelerde yaygın olarak kullanılan yüksek kaliteli bir Micro USB konnektördür. 5 pin bağlantı ve 4 şase noktası ile güvenilir elektriksel bağlantı ve sağlam bir mekanik montaj sağlar. SMD yapısı sayesinde PCB'lere kolay montaj imkanı sunar.

Micro USB standardı ile uyumlu olan bu konnektör, güç beslemesi ve veri transferi için ideal bir çözümdür. Elektronik komponentler arasında önemli bir yere sahip olan bu soket, küçük boyutu sayesinde alan kısıtlı tasarımlarda tercih edilir.

Dayanıklı yapısı ile tekrarlayan takma/çıkarma işlemlerine karşı dirençlidir. Konnektör ailesinin bu modern üyesi, USB konnektör grubunda akıllı cihazlar, şarj cihazları ve veri transfer uygulamaları için ideal bir seçimdir.

Teknik Özellikler

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: Micro USB Tip B (Female)
• Pin Sayısı: 5 (Sinyal ve Güç)
• Şase (Montaj) Pinleri: 4 adet
• Montaj Tipi: SMD (Yüzey Montaj)
• Malzeme: Metal gövde, plastik izolatör
• Akım Kapasitesi: 1.8A (maks)
• Voltaj Dayanımı: 30V DC
• Kontak Direnci: 30mΩ (maks,)
• İzolasyon Direnci: 100MΩ (min)
• Takma/Çıkarma Ömrü: >5000 çevrim
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Lehim Sıcaklığı: 260°C (max, 10 saniye)
• Kaplama: Nikel ve altın kaplı kontaklar
• Standart: USB 2.0 uyumlu
• Veri Hızı: 480 Mbps (max)

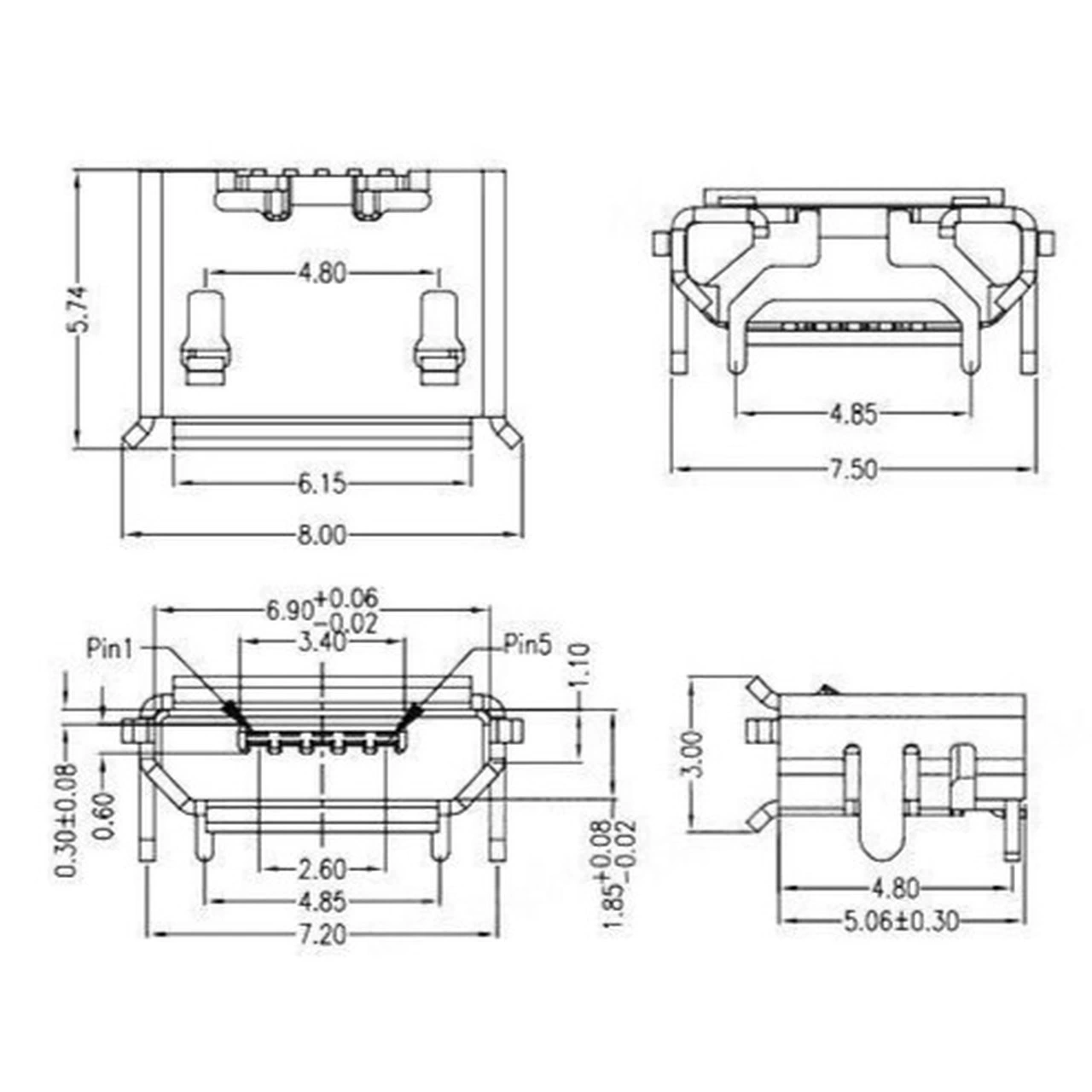

• Boyutlar (YxGxD): Yaklaşık 2.7mm x 7.7mm x 5.1mm
• Ağırlık: Yaklaşık 0.2g
• RoHS Uyumluluğu: Evet
• Üretici Part Numarası: IC-266A-1

Kullanım Alanları

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mobil Cihaz Projeleri

• Powerbank tasarımları
• Taşınabilir şarj cihazları
• Akıllı cihaz arayüzleri
• GPS modülleri
• Bluetooth adaptörleri

Geliştirme Kartları

• Arduino benzeri platformlar
• Raspberry Pi hat kartları
• ESP8266/ESP32 modülleri
• STM32 geliştirme kartları
• PIC mikrodenetleyici kartları

Endüstriyel ve Tüketici Elektroniği

• Veri logger cihazları
• USB arayüzlü sensörler
• USB programlayıcılar
• IoT cihazları
• Taşınabilir medikal cihazlar

Avantajlar ve Özellikler

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin'in sağladığı avantajlar ve öne çıkan özellikleri.

• 4 Şase Pini: Mekanik olarak sağlam montaj imkanı
• SMD Tasarım: Otomatik montaja uygun yapı
• Altın Kaplama Kontaklar: Düşük kontak direnci ve yüksek korozyon direnci
• Sağlam Metal Gövde: Uzun çalışma ömrü
• USB 2.0 Uyumluluğu: 480 Mbps'ye kadar veri aktarımı
• Kolay PCB Entegrasyonu: Standart footprint
• Kompakt Boyut: Küçük tasarımlar için uygun
• Yüksek Güç Kapasitesi: 1.8A'e kadar akım taşıma kapasitesi
• Güvenilir Bağlantı: Düşük kontak direnci
• Geniş Sıcaklık Aralığı: Çeşitli ortam koşullarında çalışabilme

PCB Tasarımı ve Lehimleme

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin'in PCB tasarımında ve lehimleme sürecinde dikkat edilmesi gereken hususlar.

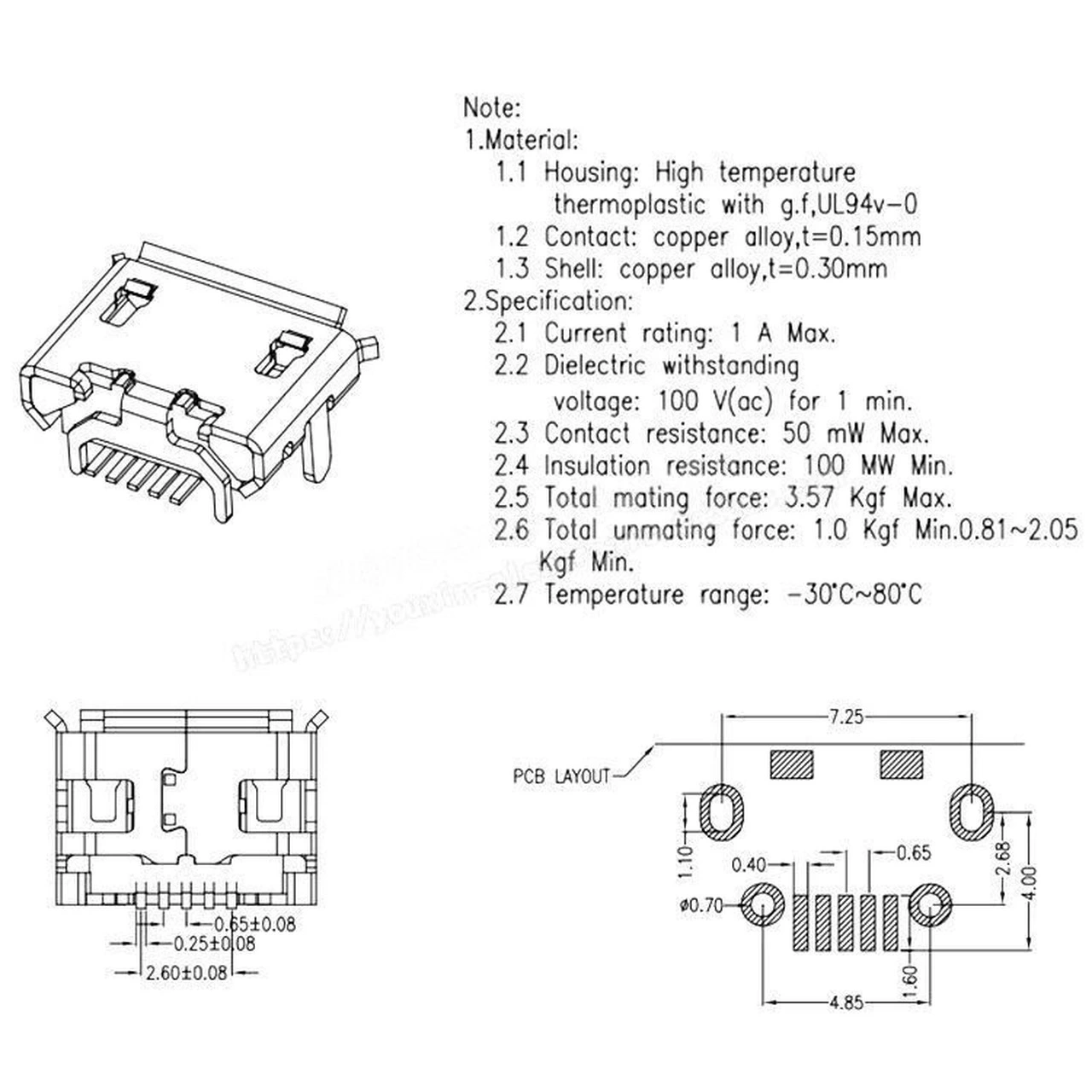

Footprint Boyutları ve PCB Tasarımı:

• Tipik footprint: yaklaşık 7.7mm x 5.1mm
• Şase (montaj) pinleri PCB'nin her iki tarafına bağlanabilir
• Sinyal pinleri için 0.4mm genişliğinde padler önerilir
• Şase pinleri için geniş bakır alanlar kullanın
• Vias ile şase pinlerini PCB'nin alt katmanına bağlayın

Lehimleme İpuçları:

• Reflow lehimleme veya sıcak hava istasyonu önerilir
• Flux kullanarak lehimlenebilirliği artırın
• Şase pinleri genellikle daha fazla ısı gerektirir
• Lehimleme sıcaklığı: 260°C'yi geçmemeli (10 saniye max)
• Kontakların lehim ile kısa devre olmamasına dikkat edin

Pin Yapılandırması ve Bağlantılar:

• Pin 1: VCC (5V güç)
• Pin 2: D- (Veri -)
• Pin 3: D+ (Veri +)
• Pin 4: ID (Micro USB ID pini, OTG için)
• Pin 5: GND (Toprak)
• Şase pinleri genellikle toprak (GND) hattına bağlanır

Sorun Giderme ve İpuçları

IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehimleme Zorluğu: SMD sıcak hava istasyonu veya reflow fırını kullanın
• Konnektör Gevşekliği: Tüm şase pinlerini doğru lehimlediğinizden emin olun
• Zayıf Sinyal Kalitesi: PCB yollarını mümkün olduğunca kısa tutun
• Yetersiz Güç İletimi: VCC ve GND hatlarını yeterli genişlikte tasarlayın
• Konnektör Kopması: Cihaz muhafazasından mekanik destek sağlayın

PCB Tasarım İpuçları

• Şase pinleri için termal reliefli padler kullanın
• D+ ve D- hatlarını eşit uzunlukta ve 90 ohm diferansiyel empedans ile tasarlayın
• Sinyal hatlarını gürültü kaynaklarından uzak tutun
• Güç hattında bypass kapasitörü (100nF) kullanın
• VCC hattına koruma için küçük bir PTC sigorta eklenebilir

Mekanik Dayanıklılık İpuçları

• PCB'yi kasaya sabitleyerek mekanik stresi azaltın
• Konektörün çevresine epoksi veya hot-melt yapıştırıcı ekleyerek dayanıklılığı artırın
• Gerilim azaltıcı yapılar ekleyin (strain relief)
• USB konektörüne aşırı kuvvet uygulanmaması için ürün tasarımını uygun yapın
• Tekrarlayan bağlantı/ayrılma işlemlerine dayanıklı şekilde konumlandırın

Paket İçeriği

• IC-266A-1 Micro USB Konnektör Mikro USB Soket 4 Şase 5 Pin
