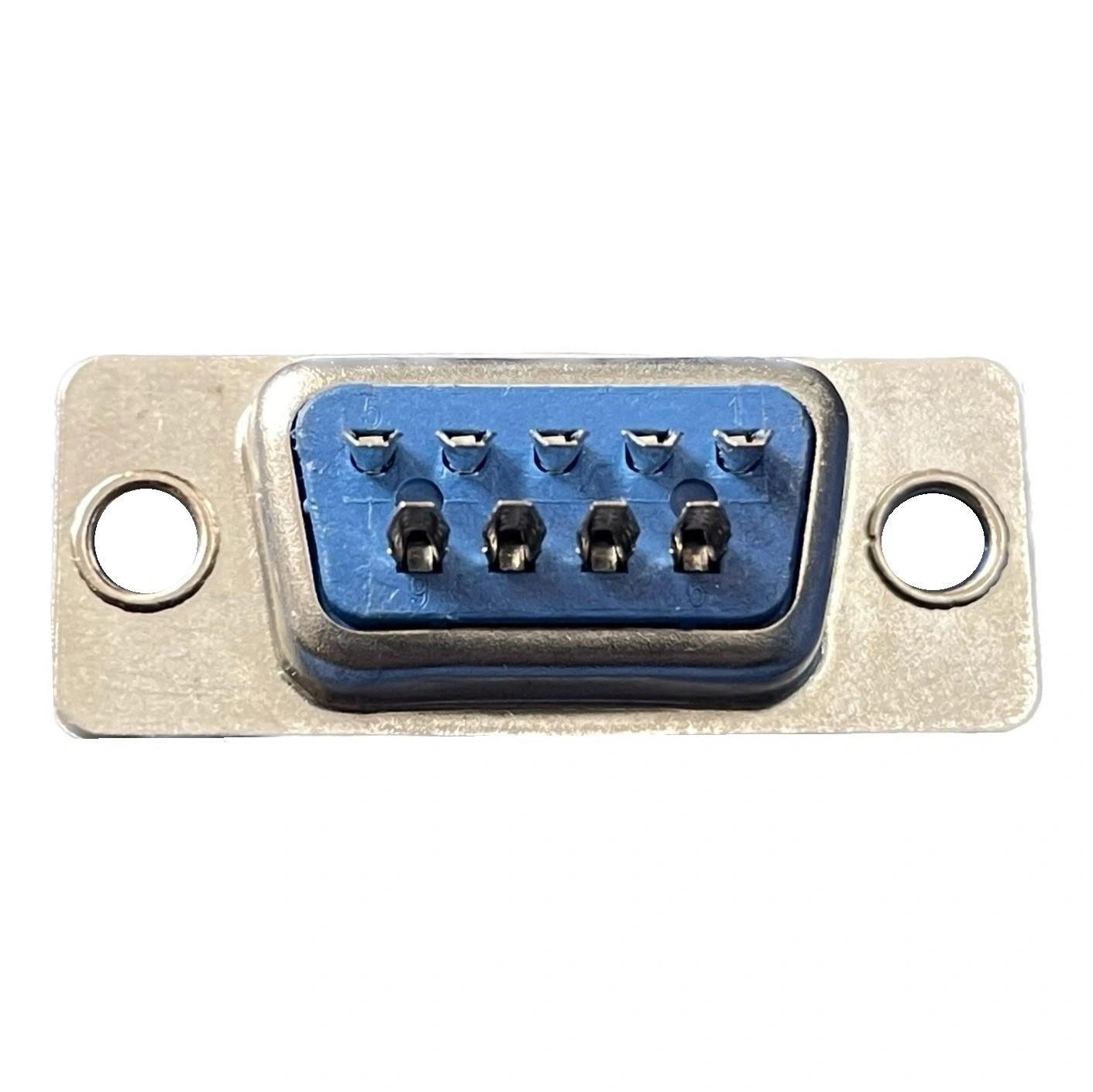

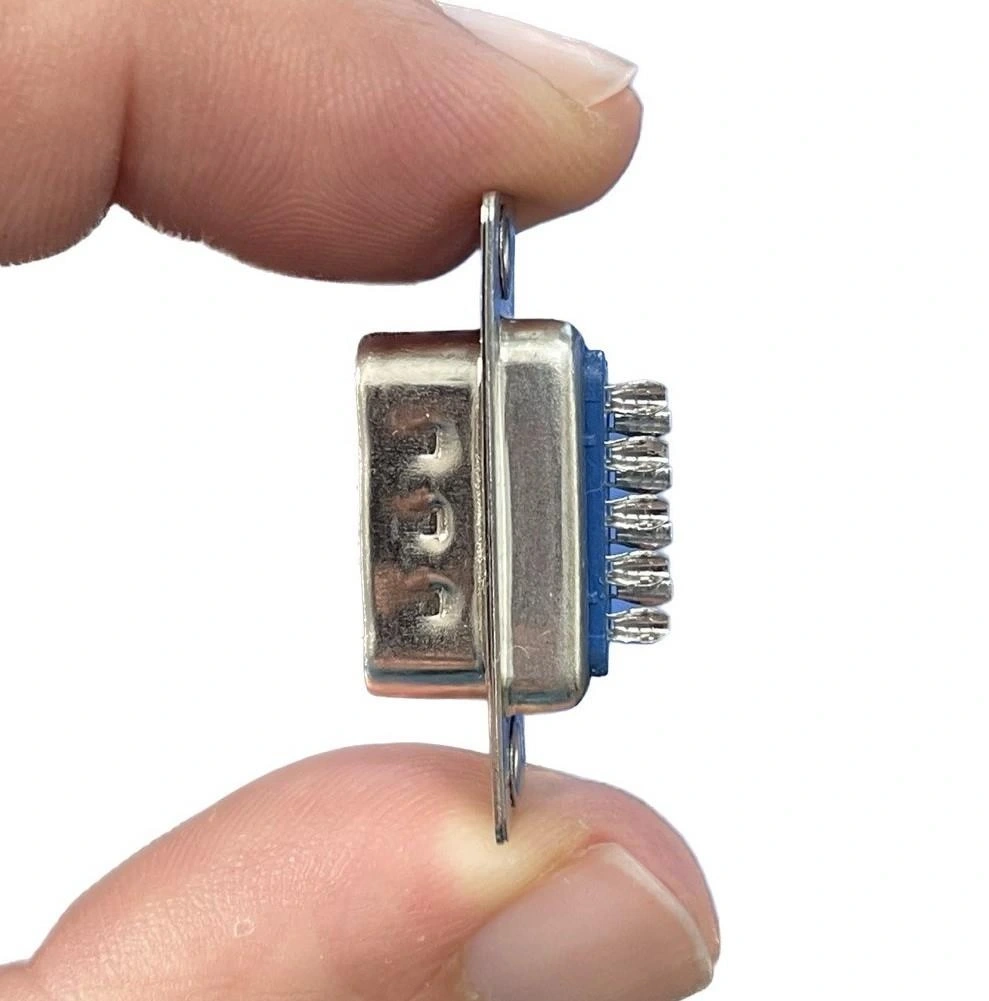

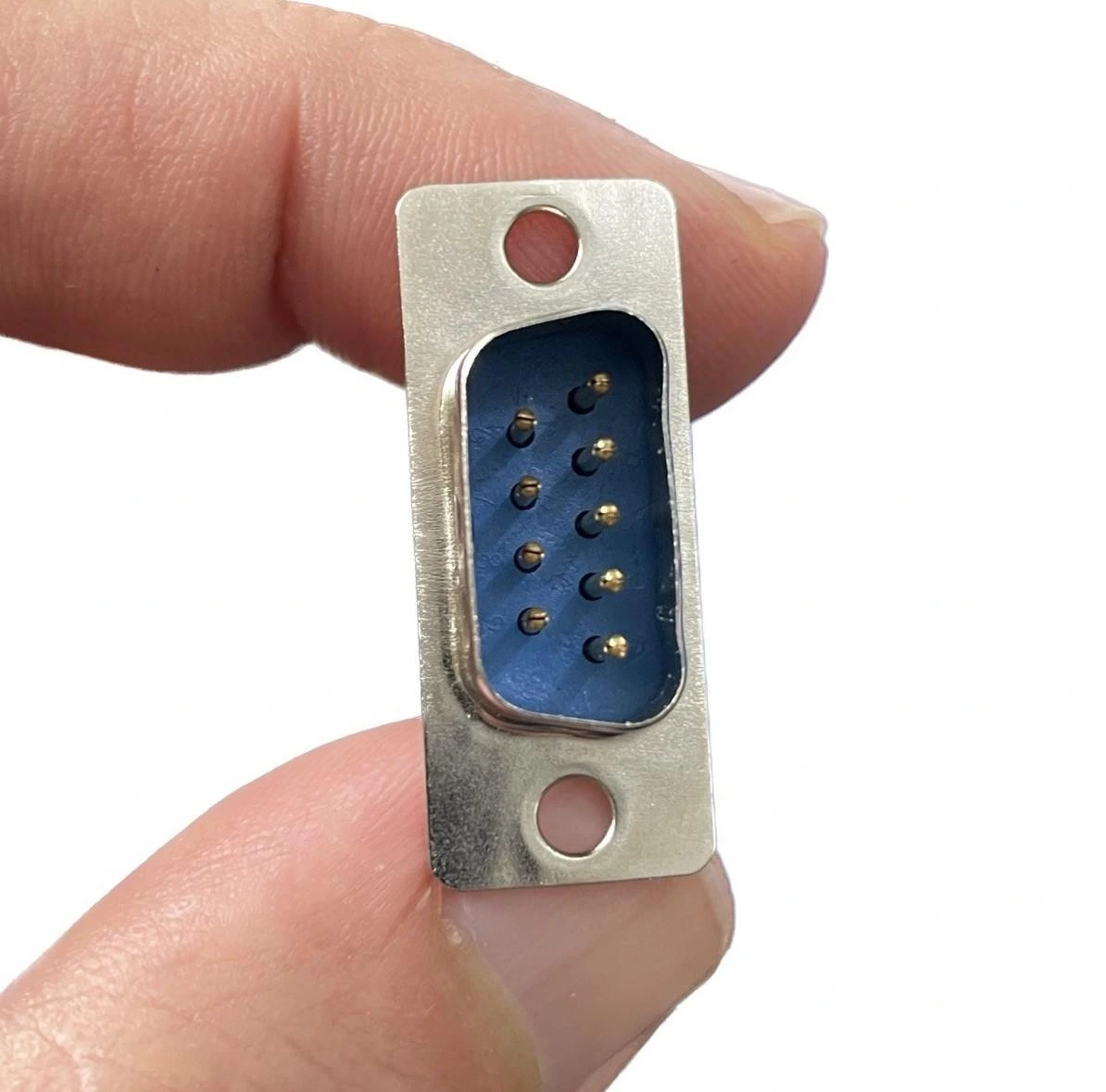

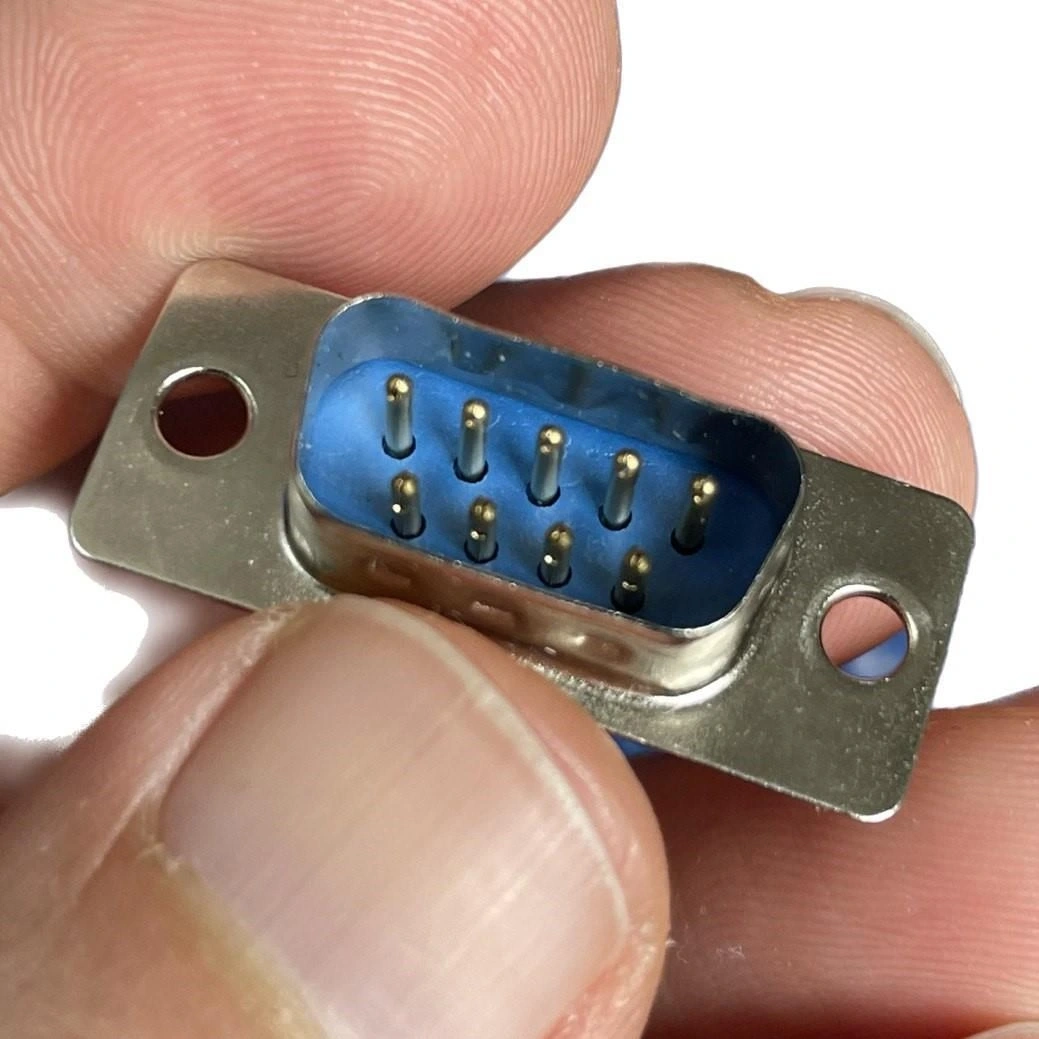

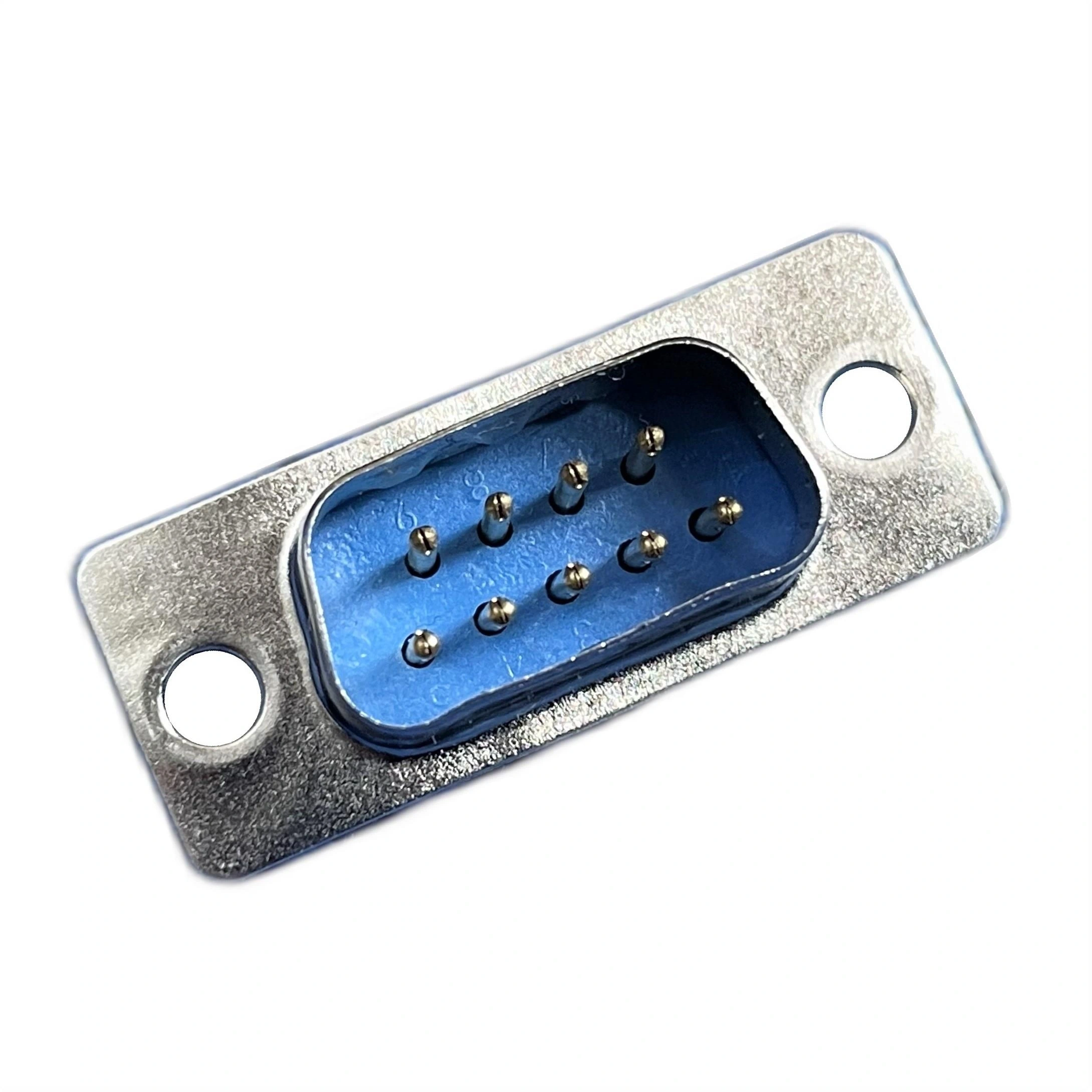

9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi
9 Pin DB9 Erkek Konnektör, RS232 ve seri iletişim uygulamaları için tasarlanmış D-Subminiature (D-Sub) tipi bir konektördür. Lehimleme tipi tasarımı ile kablo ve PCB bağlantılarında kullanılabilen bu konnektör, veri iletişimi, endüstriyel kontrol ve otomasyon sistemlerinde yaygın olarak tercih edilmektedir.
9 adet altın kaplı erkek (male) pin içeren sağlam metalik gövdesi ve endüstriyel standartlara uygun yapısıyla uzun süreli güvenilir bağlantı sağlayan bu elektronik komponent, düşük kayıplı sinyal iletimi için optimum iletkenlik özellikleri sunar.
Vidalı sabitleme mekanizması ile sağlam montaj imkanı sağlayan DB9 Erkek Konnektör, seri port bağlantıları, modem arayüzleri, endüstriyel ekipmanlar ve özel veri kabloları gibi çeşitli uygulamalar için ideal bir konnektör çözümüdür.
Teknik Özellikler
9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: D-Subminiature (D-Sub)
- Boyut/Seri: DB9 (DE-9)
- Cinsiyet: Erkek (Male)
- Pin Sayısı: 9 pin
- Montaj Tipi: Lehim (Solder Cup))
- Gövde Malzemesi: Çinko alaşımlı metal)
- Pin Malzemesi: Pirinç
- Pin Kaplaması: Altın kaplama (minimum 15μ-inç)
- Gövde Kaplaması: Nikel
- Kilitleme Mekanizması: #4-40 UNC vidalı sabitleme (2 adet vida deliği)
- İletişim Standartları: RS232, RS422, RS485 uyumlu
- Kontak Direnci: ≤20mΩ
- İzolasyon Direnci: ≥1000MΩ @ 500V DC
- Dayanım Voltajı: 1000V AC (1 dakika)
- Akım Kapasitesi: 5A (maksimum)
- Çalışma Voltajı: 250V AC (maksimum)
- Çalışma Sıcaklığı: -55°C ile +105°C arası
- İletişim Hızı: 115200 bps'ye kadar destekler
- Pin Dizilimi: Standart EIA/TIA-232 (V.24) uyumlu
- Pin Çapı: 1.0mm
- Lehim Kupası Derinliği: Yaklaşık 3mm
- Lehim Kupası İç Çapı: 1.2mm
- Boyutlar (YxGxD): Yaklaşık 12mm x 31mm x 14mm
- Giriş Düzeni: 2 sıra (5+4 pin)
- Takma/Çıkarma Ömrü: 500+ döngü
- Ağırlık: Yaklaşık 6g
- RoHS Uyumluluğu: Evet
- Standartlar: EIA/TIA-232-E, ISO 2110
Kullanım Alanları
9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Seri İletişim Uygulamaları
- RS232 veri kabloları
- Seri port bağlantıları
- Null modem kabloları
- Modem bağlantıları
- Terminal bağlantıları
Endüstriyel Kontrol ve Otomasyon
- PLC arayüzleri
- Endüstriyel sensör bağlantıları
- CNC makine kontrol panelleri
- Fabrika otomasyon sistemleri
- Motor sürücü kontrolleri
Test ve Ölçüm Cihazları
- Osiloskop bağlantıları
- Veri toplama cihazları
- Sinyal jeneratörleri
- Kalibrasyon ekipmanları
- Elektronik test cihazları
Avantajlar ve Özellikler
9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi'nin sağladığı avantajlar ve çözümler.
- Güvenilir Bağlantı: Vidalı sabitleme sistemi ile sarsıntı ve titreşimde bile güvenli bağlantı
- Düşük Kontak Direnci: Altın kaplı pinler ile minimum sinyal kaybı
- Lehim Tipi Tasarım: Özel kablo imalatı için kolay lehimleme imkanı
- Endüstriyel Standart: Uluslararası standartlara uyumlu yapı ve pin dizilimi
- Dayanıklı Metal Gövde: Uzun ömürlü ve zorlu ortamlara dayanıklı yapı
- Geniş Çalışma Sıcaklığı: -55°C ile +105°C arası geniş sıcaklık aralığında çalışma
- Yüksek İzolasyon Direnci: Güvenilir sinyal iletimi ve elektriksel izolasyon
- Kolay Montaj: Standart sabitleme vidaları ve montaj delikleri
- RoHS Uyumluluğu: Çevre dostu üretim standartlarına uygunluk
- Çok Yönlü Kullanım: RS232, RS422 ve RS485 protokolleri ile uyumluluk
Uygulama ve Lehimleme Talimatları
9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi'ni kullanırken dikkat edilmesi gereken konular ve lehimleme talimatları.
İpucu: Lehimlemeden önce pinleri temizleyin ve flux kullanın.
Lehimleme İşlemi:
- Hazırlık: Kablo uçlarını yaklaşık 3-4mm soyun ve bükmeden kalaylayın
- Temizleme: Lehim kupalarını temizleyip hafifçe flux uygulayın
- Lehim Sıcaklığı: 300-350°C arasında lehim istasyonu kullanın
- Lehimleme Tekniği: Kablo ucunu lehim kupasına yerleştirip lehimleyin
- İzolasyon: Tüm bağlantıları ayrı ayrı ısı ile daralan makaron ile izole edin
Kablo Yapımında Dikkat Edilecek Hususlar:
- Pin Dizilimi: RS232 standardında pin bağlantılarını doğru yapın
- Kablo Tipi: Birden fazla iletken içeren yüksek kaliteli sinyal kablosu kullanın
- Ekranlama: Gürültülü ortamlarda ekranlı kablo tercih edin
- Pin Numaraları: Konnektörün üzerindeki pin numaralarını referans alın
- Çapraz Bağlantı: Null modem kablosu için gerekli çapraz bağlantıları uygulayın
Montaj İpuçları:
- Gövde Sabitleme: Konnektör gövdesini metal bir gövde veya kapağa monte edebilirsiniz
- Vida Tipi: #4-40 UNC vidalar (metrik M3 uyumlu değildir)
- Sıkma Torku: Vidaları aşırı sıkmayın, 0.4-0.5 Nm tork yeterlidir
- Delik Ölçüsü: Montaj için yaklaşık 3.2mm çapında delikler açın
- Kablo Düzeni: Kablolarda gereksiz gerilimi önlemek için yeterli pay bırakın
Sorun Giderme ve İpuçları
9 Pin DB9 Erkek Konnektör D-Sub Lehim Tipi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Zayıf Lehim Bağlantısı: Uygun sıcaklık ve yeterli lehim kullanın, soğuk lehimden kaçının.
- Pin Hasarı: Aşırı güç uygulamaktan kaçının, bağlantı yaparken dikkatli olun.
- İletişim Sorunları: Kablo uzunluğunu RS232 için 15 metre ile sınırlayın.
- Sinyal Gürültüsü: Ekranlı kablo kullanın ve ekranı sadece bir uçta topraklayın.
- Uyumsuz Sabitleme Vidaları: Standart #4-40 UNC vidalar kullanın, metrik kullanmayın.
Uygulama İpuçları
- İnce kablolar için lehim kupasına uygun kalınlaştırma yapın (ek iletken sararak)
- Lehimlemeden önce ısı ile büzüşen makaronları kablo üzerine yerleştirmeyi unutmayın
- Lehim sonrası kalıntıları izopropil alkol ile temizleyin
- Nemli ortamlarda konektör koruması için silikon izolasyon spreyi uygulayabilirsiniz
- Taşıma ve depolama sırasında pin koruması için plastik kapak kullanın
- Konektörü çekerken gövdesinden tutun, kablolardan çekmeyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı tip ve boyutlarda konnektörler ile güvenilir elektriksel bağlantılar oluşturun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
DB9 konektördeki 9 pinin standart fonksiyonları nelerdir?
1:CD, 2:RXD, 3:TXD, 4:DTR, 5:GND, 6:DSR, 7:RTS, 8:CTS, 9:RI şeklindedir. RS232 protokolünde veri, kontrol ve toprak sinyallerini taşırlar.
Lehim tipi ve PCB tipi DB9 konektör arasındaki fark nedir?
Lehim tipi konektörler kablo uçlarının doğrudan lehimlendiği kupa şeklinde pinlere sahiptir. PCB tipi ise baskılı devre kartlarına monte edilmek üzere düz pinlere sahiptir.
DB9 ve DE-9 terimleri arasında bir fark var mı?
Teknik olarak doğru terim DE-9'dur (D-sub E boyutu, 9 pin). DB-9 terimi yaygın kullanılsa da aslında 25 pinli D-sub konektörünü ifade eder.
Null modem kablosu yapımında hangi pinler çaprazlanır?
Genellikle pin 2-3 (TX-RX), 4-6 (DTR-DSR), 7-8 (RTS-CTS) çaprazlanır ve pin 5 (GND) doğrudan bağlanır. Basit uygulamalarda sadece pin 2-3 çaprazlaması yeterli olabilir.
DB9 konektörler için standart vida ölçüsü nedir?
#4-40 UNC (Amerika standart vida). Metrik sistemde tam karşılığı yoktur, en yakın M3 vidalar uyum göstermeyebilir ve dişlilere zarar verebilir.
RS232 bağlantıları için maksimum kablo uzunluğu ne kadardır?
Standart RS232 protokolünde genellikle 15 metreye kadar güvenilir iletişim sağlanır. Düşük baud rate değerlerinde daha uzun mesafeler mümkün olabilir.
DB9 konektörün altın kaplama olması neden önemlidir?
Altın kaplama kontak yüzeylerinde oksitlenme ve korozyonu önler, düşük kontak direnci sağlar ve uzun süreli güvenilir bağlantı sunar.
Modern bilgisayarlarda DB9 portu yoksa nasıl bağlantı yapabilirim?
USB-Seri dönüştürücüler kullanarak modern USB portlarından RS232 bağlantıları gerçekleştirebilirsiniz. Dönüştürücü için uygun sürücü yazılımı gerekebilir.
