IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi

IC-265F, dayanıklı yapıya sahip A tipi dişi USB soketidir. Korumalı seyyar kapağı sayesinde kullanılmadığında içine toz ve kir girmesini engelleyerek uzun ömürlü ve güvenilir bağlantı sağlar. Standart USB-A erkek konnektörler ile uyumlu olan bu soket, panel montajı için idealdir.

USB 2.0 standardı ile uyumlu olan bu konnektör, veri transferi ve güç beslemesi için güvenilir bir çözüm sunar. Elektronik komponentler arasında önemli bir yere sahip olan bu dişi soket, zorlu çevre koşullarına dayanıklılık gerektiren uygulamalar için idealdir.

Sağlam mekanik yapısı ve koruyucu kapağı ile montaj sonrası güvenilir kullanım sağlar. Konnektör ailesinin bu pratik üyesi, USB konnektör grubunda endüstriyel uygulamalar, araç içi sistemler ve dış mekan ekipmanları için mükemmel bir seçimdir.

Teknik Özellikler

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: USB Tip A (Dişi)
• Koruma: Seyyar koruyucu kapak
• Montaj Tipi: Panel montaj
• Pin Sayısı: 4 (Sinyal ve Güç)
• Malzeme: Metal gövde, plastik izolatör
• Akım Kapasitesi: 1.5A (maks)
• Voltaj Dayanımı: 30V DC
• Kontak Direnci: 30mΩ (maks,)
• İzolasyon Direnci: 1000MΩ (min)
• Takma/Çıkarma Ömrü: >1500 çevrim
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Koruma Sınıfı: IP54 (kapak kapalıyken)
• Kaplama: Nikel kaplı kontak yüzeyleri
• Standart: USB 2.0 uyumlu
• Veri Hızı: 480 Mbps (max)
• Panel Montaj Delik Çapı: Yaklaşık 24mm x 13mm
• Kablo Bağlantısı: Lehim bağlantı
• RoHS Uyumluluğu: Evet
• Üretici Part Numarası: IC-265F

Kullanım Alanları

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Kontrol panelleri
• HMI (İnsan-Makine Arayüzü) sistemleri
• Endüstriyel PC'ler
• CNC makineleri
• Otomasyon ekipmanları

Otomotiv ve Ulaşım

• Araç içi şarj ve veri portları
• Yolcu eğlence sistemleri
• Teşhis arabirim bağlantıları
• Toplu taşıma araçları
• Deniz taşıtları elektronik panelleri

Açık Alan ve Zorlu Ortamlar

• Dış mekan elektronik ekipmanları
• Güvenlik kamera sistemleri
• Kiosk ve ATM cihazları
• LED ekran kontrol sistemleri
• Hava istasyonları ve meteoroloji ekipmanları

Avantajlar ve Özellikler

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Koruyucu Kapak: Toz ve neme karşı koruma
• Panel Montaj Tasarımı: Kolay entegrasyon
• Sağlam Metal Gövde: Uzun kullanım ömrü
• Geniş Sıcaklık Aralığı: Zorlu koşullarda çalışabilme
• USB 2.0 Uyumluluğu: 480 Mbps'ye kadar veri aktarımı
• Endüstriyel Kullanıma Uygun: Sağlam yapı
• Kolay Erişim: Seyyar kapak ile hızlı açılıp kapanma
• Tozlu Ortamlara Dayanıklılık: Kapak kapalıyken IP54 koruma
• Güvenilir Bağlantı: Düşük kontak direnci
• Estetik Görünüm: Panel montajlı cihazlarda profesyonel görünüm

Montaj ve Bağlantı

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi'nin montajı ve bağlantısı hakkında bilgiler.

Panel Montaj Adımları:

• Panelde yaklaşık 24mm x 13mm dikdörtgen delik açın
• Soketi ön taraftan yerleştirin
• Arka taraftan sabitleme somununu sıkın
• Aşırı sıkmadan, conta düzgün oturacak şekilde ayarlayın
• Gerekliyse panel ile soket arasına conta yerleştirin

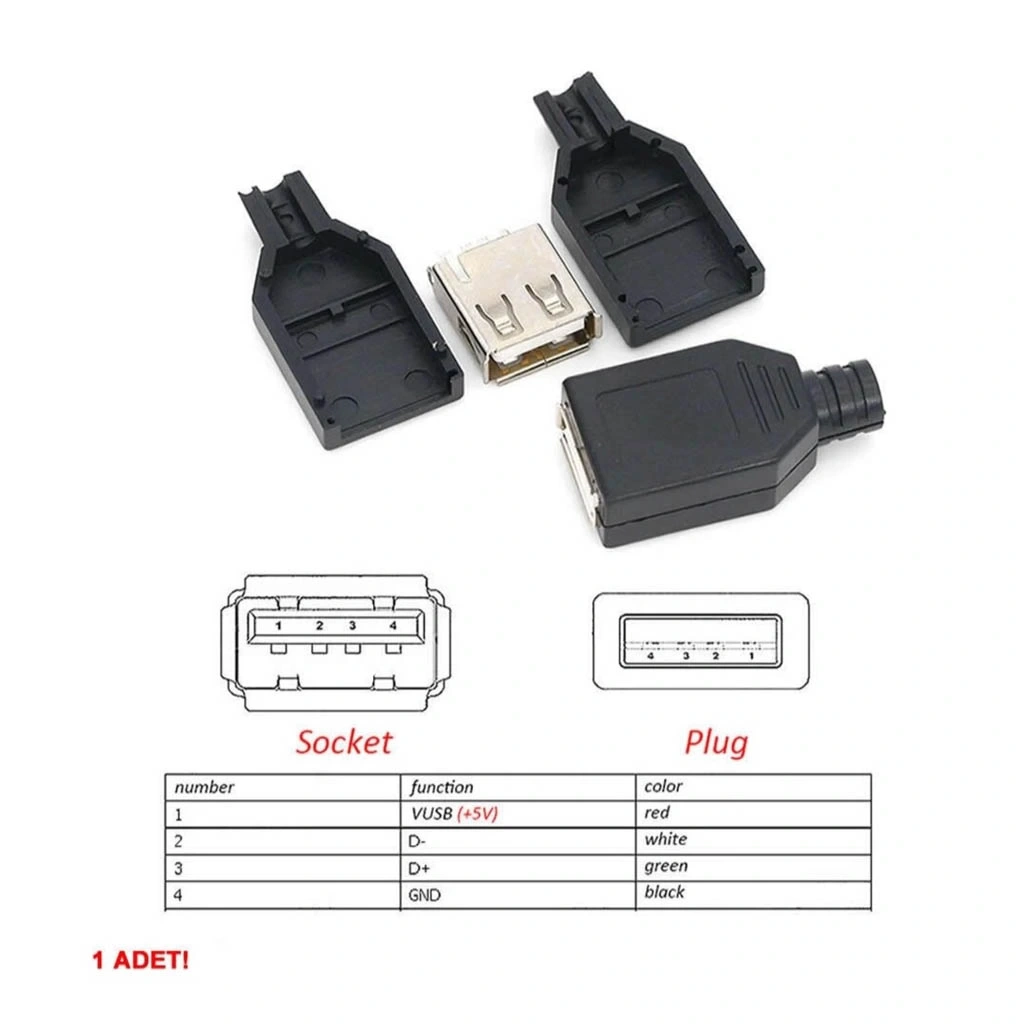

Kablo Bağlantısı:

• Pin 1: VCC (5V güç), Kırmızı kablo
• Pin 2: D- (Veri -), Beyaz kablo
• Pin 3: D+ (Veri +), Yeşil kablo
• Pin 4: GND (Toprak), Siyah kablo
• Güç ve sinyal kabloları için uygun kesit kullanın (güç için en az 22 AWG)

Kablolama İpuçları:

• Veri kablolarını (D+ ve D-) bükülü çift olarak kullanın
• Kablo uzunluğu 3 metreyi geçmemelidir (USB 2.0 standardı)
• Kablo ekranını (varsa) GND hattına bağlayın
• Uzun mesafeli bağlantılar için aktif USB uzatıcı kullanın
• Havya ile lehimlerken kontaklara aşırı ısı uygulamaktan kaçının

Sorun Giderme ve İpuçları

IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Bağlantı: Kontak temizliği ve doğru yerleştirme kontrol edilmeli
• Kapak Mekanizması Sorunu: Yaylı mekanizmaya toz/kir kaçmadığından emin olun
• Sıvı Sızıntısı: Montaj sırasında contanın düzgün yerleştiğini kontrol edin
• Veri İletişim Hatası: D+ ve D- hatlarının doğru bağlandığını teyit edin
• Gevşek Montaj: Sabitleme somununu yeterli sıkılıkta ayarlayın

Bakım İpuçları

• Periyodik olarak kontakları izopropil alkol ile temizleyin
• Kapak menteşesine silikon bazlı yağlayıcı uygulayarak hareketi kolaylaştırın
• Aşırı kuvvet uygulamadan kapağı açıp kapatın
• Toza maruz kaldığında temiz, kuru hava ile üfleyin
• Nem oluşmasını önlemek için yoğuşma olabilecek koşullarda kullanmayın

Uyumluluk İpuçları

• USB 3.0 cihazlarla uyumludur ancak 2.0 hızında çalışır
• Yüksek güç gerektiren USB cihazlar için harici güç kaynağı ekleyin
• Yüksek EMI olan ortamlarda ferrit çekirdek kullanın
• Uzun kablo bağlantılarında sinyal zayıflamasına karşı aktif uzatıcı kullanın
• Şok ve titreşim olan ortamlarda kablo bağlantılarını sabitleyin

Paket İçeriği

• IC-265F USB A Tip Seyyar Kapaklı Dişi USB Soketi
