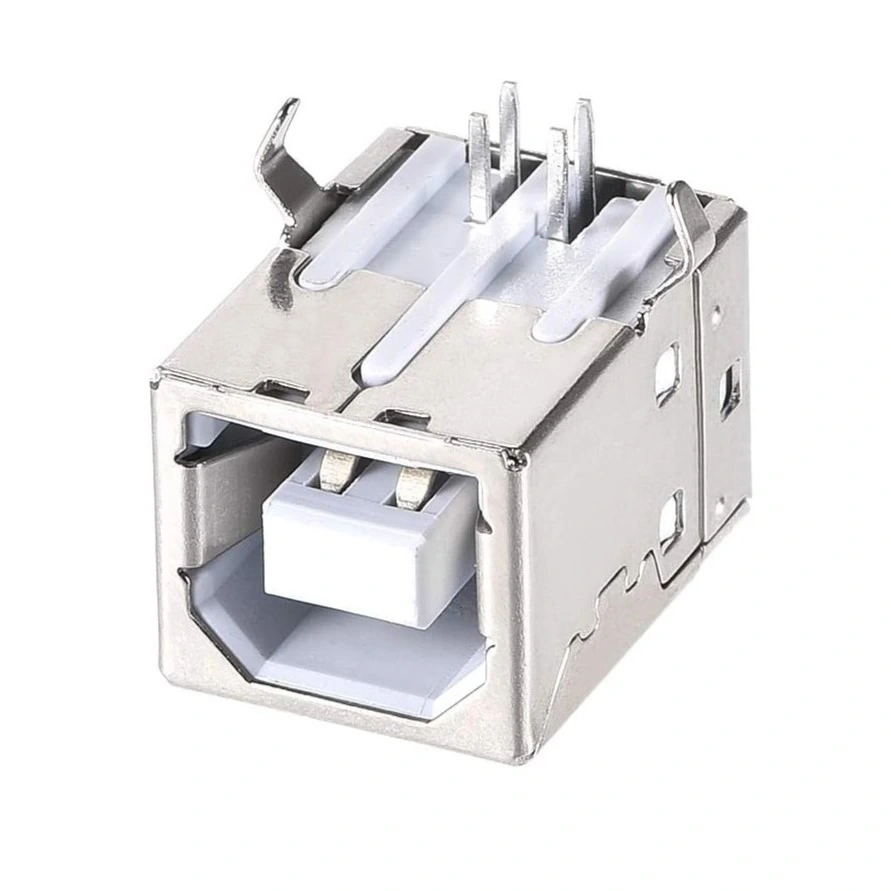

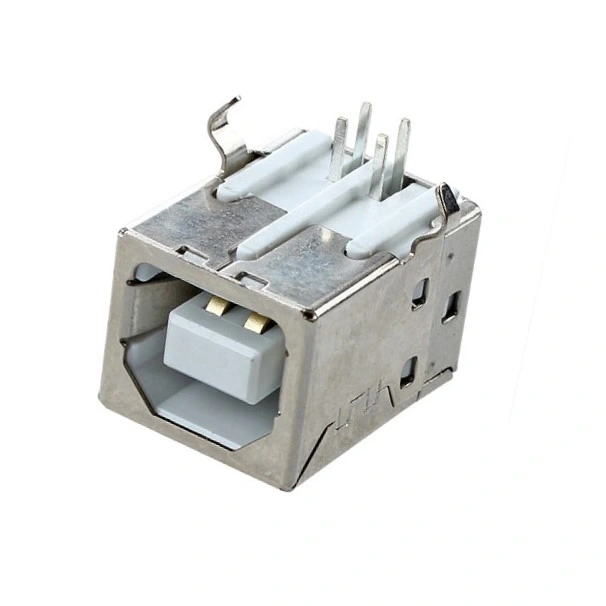

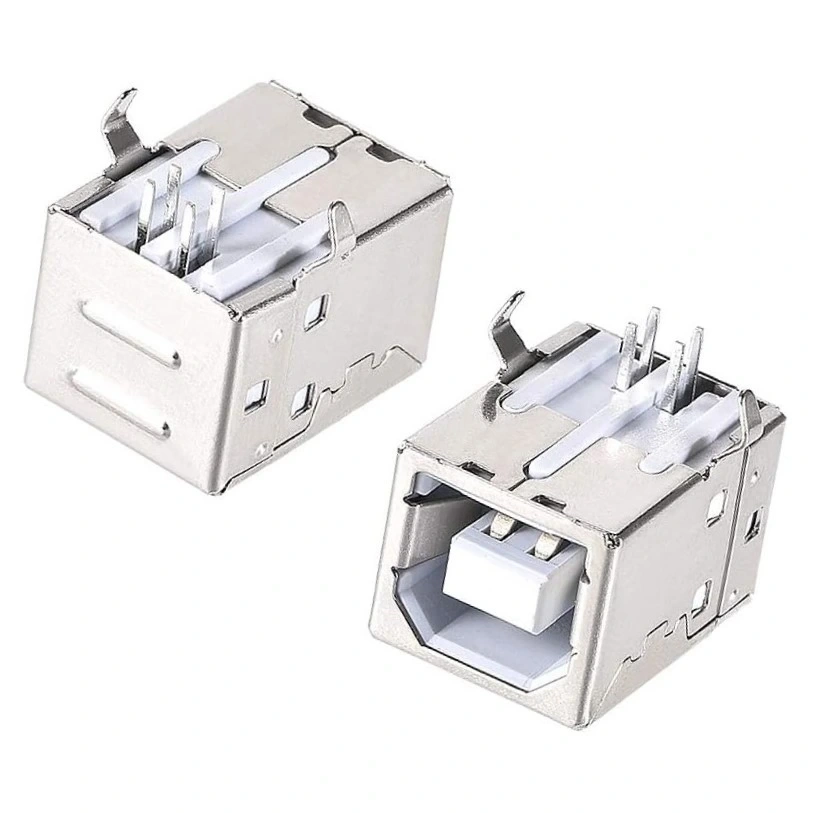

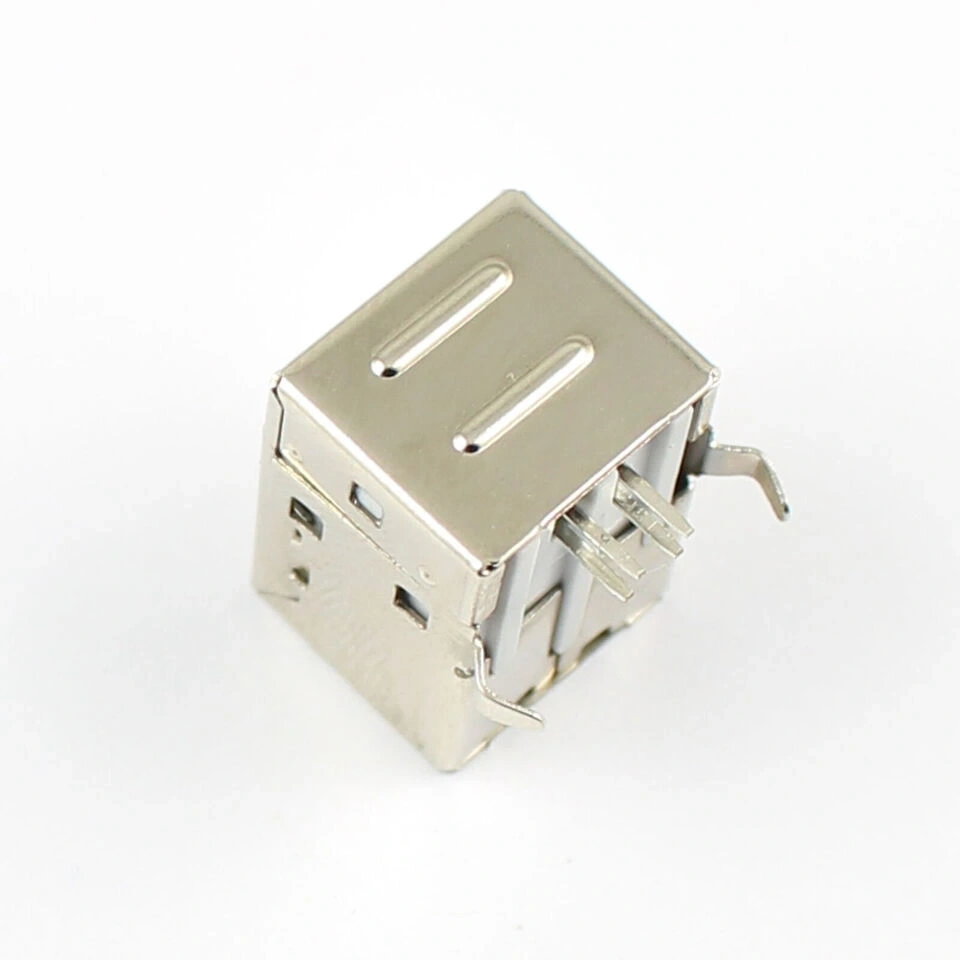

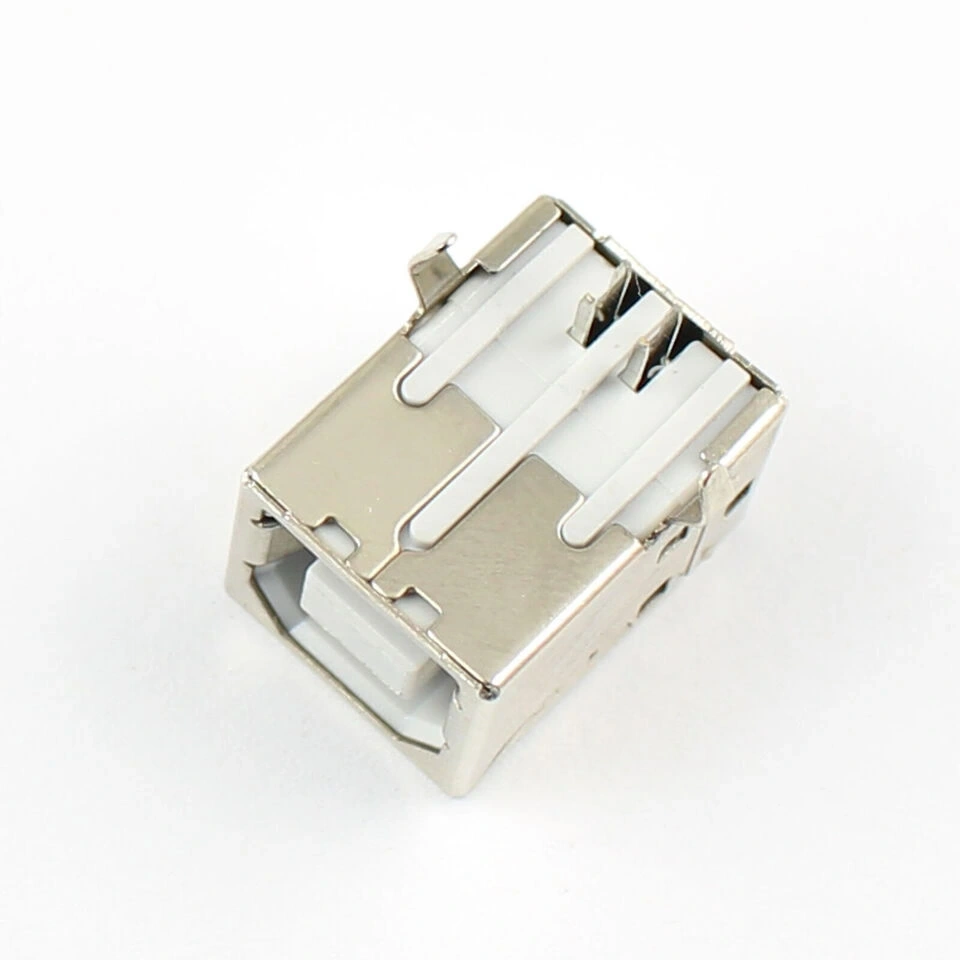

IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector
IC-262, elektronik projelerde güvenilir USB bağlantısı sağlayan B tipi 90° açılı dişi USB konnektördür. PCB'ye yatay montaj için tasarlanmış bu komponent, standart USB-B erkek konnektörlerle uyumludur. Yazıcılar, tarayıcılar ve çeşitli çevre birimleri için ideal bağlantı çözümü sunar.
USB 2.0 standardına uygun olan bu konnektör, 480 Mbps'e kadar veri aktarımı sağlar. Elektronik komponentler arasında yaygın kullanılan bu dişi konnektör, kısıtlı montaj alanlarında kablo yönetimi için pratik çözüm sunar.
Sağlam metal gövdesi ve PCB montaj pinleri sayesinde yoğun kullanımda bile dayanıklı bağlantı sağlar. Konnektör ailesinin önemli bir üyesi olan bu USB konnektör, özellikle dar alanlı cihaz tasarımları için mükemmel bir seçimdir.
Teknik Özellikler
IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: USB Tip B (Dişi)
- Montaj Açısı: 90° (Yatay)
- Montaj Tipi: PCB montaj
- Pin Sayısı: 4 (Sinyal ve Güç)
- Montaj Pinleri: 4 adet
- Malzeme: Metal gövde, plastik izolatör
- Akım Kapasitesi: 1.0A (maks)
- Voltaj Dayanımı: 30V DC
- Kontak Direnci: 30mΩ (maks,)
- İzolasyon Direnci: 1000MΩ (min)
- Takma/Çıkarma Ömrü: >1500 çevrim
- Çalışma Sıcaklığı: -25°C ile +85°C arası
- Lehim Sıcaklığı: 260°C (max, 10 saniye)
- Kaplama: Nikel ve altın kaplı kontaklar
- Standart: USB 2.0 uyumlu
- Veri Hızı: 480 Mbps (max)
- Boyutlar (YxGxD): Yaklaşık 14mm x 13mm x 17mm
- Kılıf Malzemesi: Paslanmaz çelik
- RoHS Uyumluluğu: Evet
- Üretici Part Numarası: IC-262
Kullanım Alanları
IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Çevre Birimi Uygulamaları
- Yazıcılar
- Tarayıcılar
- Harici sabit diskler
- CD/DVD yazıcılar
- Audio arabirimler
Endüstriyel Cihazlar
- Veri toplama sistemleri
- Test ve ölçüm cihazları
- Programlama adaptörleri
- Endüstriyel kontrol arayüzleri
- PLC bağlantı modülleri
Özel Uygulama Alanları
- Medikal cihazlar
- Raf montajlı ekipmanlar
- Kiosk ve ATM cihazları
- Telekomünikasyon ekipmanları
- Lab ekipmanları
Avantajlar ve Özellikler
IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector'ün sağladığı avantajlar ve öne çıkan özellikleri.
- 90° Açılı (Yatay) Tasarım: Kablo yönlendirme avantajı
- USB-B Tipi: Çevre birimleri için endüstri standardı
- Sağlam Yapı: Güçlü mekanik bağlantı
- Metal Gövde: Dayanıklı yapı ve EMI koruması
- Altın Kaplı Kontaklar: Düşük kontak direnci ve korozyon direnci
- 4 Montaj Pini: Sağlam PCB bağlantısı
- USB 2.0 Standart Uyumluluğu: 480 Mbps veri hızı
- Alan Tasarrufu: Düşük profil tasarım imkanı
- Kolay Montaj: Standart PCB delik düzeni
- Endüstriyel Tasarım: Yoğun kullanıma uygun dayanıklılık

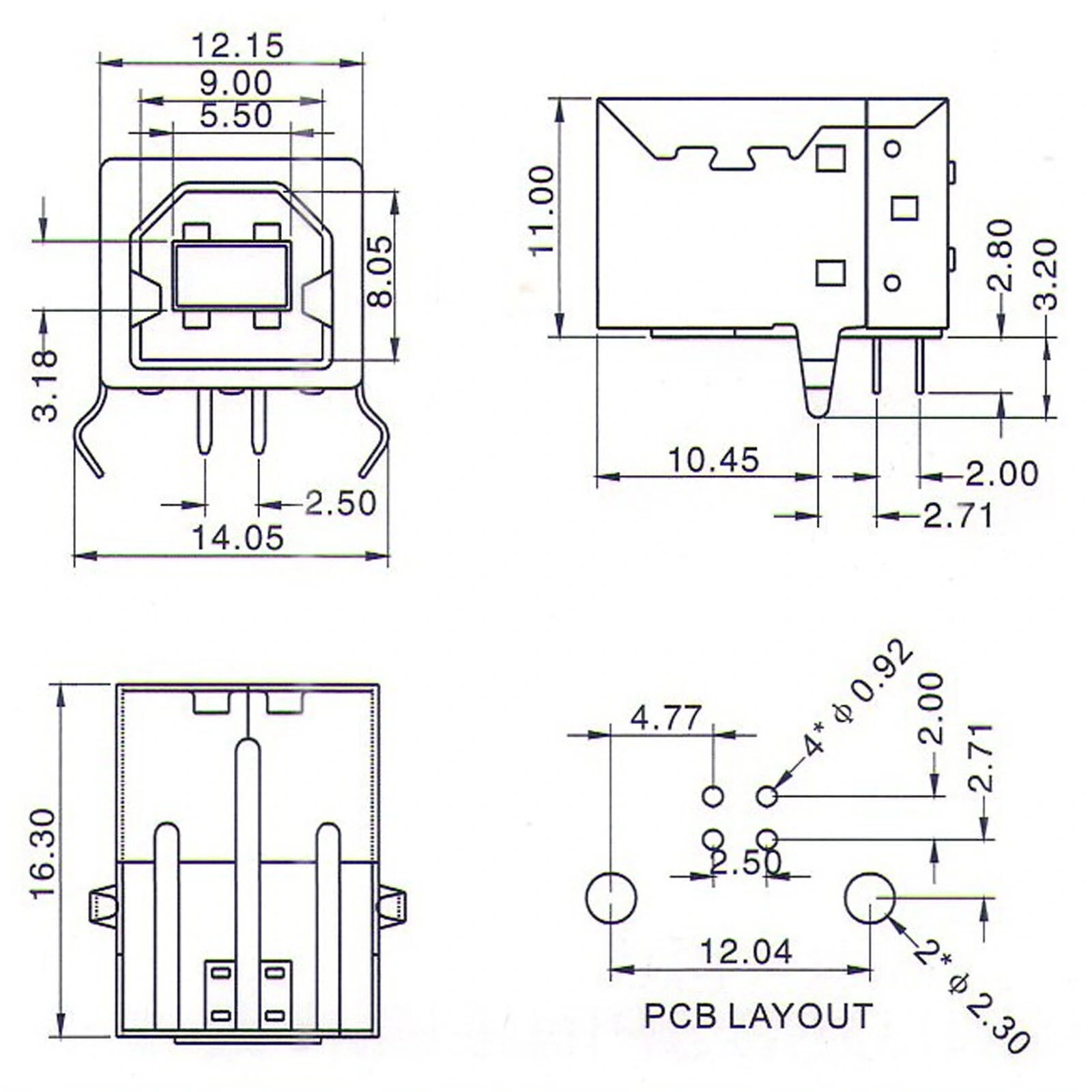

PCB Tasarımı ve Montaj
IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector'ün PCB tasarımında ve montajında dikkat edilmesi gereken hususlar.
İpucu: Mekanik stresi azaltmak için montaj pinlerinin tümünü PCB'ye sağlam lehimleyin.
PCB Tasarım İpuçları:
- Standart delik düzeni için üretici datasheet'i kontrol edin
- Montaj pinleri için en az 2mm çapında delikler açın
- Montaj pinleri toprak (GND) düzlemine bağlanmalıdır
- Sinyal pinleri için 0.8-1.0mm çapında delikler önerilir
- 90° konnektörün fiziksel boyutlarına göre PCB kenarı yerleşimini planlayın
Pin Yapılandırması:
- Pin 1: VCC (5V güç)
- Pin 2: D- (Veri -)
- Pin 3: D+ (Veri +)
- Pin 4: GND (Toprak)
- Montaj pinleri genellikle PCB üzerindeki GND düzlemine bağlanır
Montaj İpuçları:
- Önce sinyal pinlerini lehimleyin, sonra montaj pinlerine geçin
- Lehim sıcaklığı 260°C'yi geçmemelidir (maksimum 10 saniye)
- Montaj pinleri için yeterli miktarda lehim kullanın
- PCB'ye tam oturduğundan emin olun, boşluk olmamalıdır
- Lehimleme sonrası kalıntıları izopropil alkol ile temizleyin
Sorun Giderme ve İpuçları
IC-262 USB 2.0 B Konnektör 90° Dişi USB Type B Connector kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Mekanik Stres: Tüm montaj pinlerini lehimleyin ve PCB desteğini güçlendirin
- Gevşek Bağlantı: Montaj pinlerinin tam lehimlendiğinden emin olun
- Veri İletişim Sorunları: D+ ve D- hatlarının doğru bağlandığını kontrol edin
- Elektriksel Gürültü: Topraklama ve ekranlama iyileştirilmeli
- Aşırı Isınma: Akım kapasitesinin aşılmadığından emin olun
Sinyal Bütünlüğü İpuçları
- D+ ve D- hatlarını eşit uzunlukta tasarlayın (90±15 ohm diferansiyel empedans)
- Sinyal hatlarını güç ve toprak düzlemlerine yakın yerleştirin
- Yüksek hızlı sinyal hattı dönüşlerinde 45° köşeler kullanın
- Kritik USB hatlarını diğer dijital sinyallerden uzak tutun
- USB veri hatlarının yakınından geçen saat sinyallerinden kaçının
USB-B Konektör Kullanım İpuçları
- USB-B konektörleri genellikle çevre birimi tarafında kullanılır (host değil)
- Konektörün tam oturduğundan emin olun, yanlış açıda takma riski vardır
- Yüksek titreşimli ortamlarda kabloyu ek kelepçe ile sabitleyin
- Tozlu ortamlarda kullanılmadığı zamanlar için koruyucu kapak düşünün
- Kablo uzunluğunu USB 2.0 standardına göre 5 metreyi geçmeyecek şekilde sınırlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Çeşitli bağlantı ihtiyaçlarınız için farklı tip ve boyutlarda konnektörler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
USB Tip B konnektör nerelerde kullanılır?
Yazıcılar, tarayıcılar, harici sabit diskler ve çevre birimleri gibi cihazlarda kullanılır. Genellikle cihaz tarafındaki konektördür.
USB Tip A ile USB Tip B arasındaki fark nedir?
Tip A genellikle host tarafında (bilgisayar), Tip B ise çevre birimi tarafında kullanılır. Fiziksel olarak farklı şekle sahiptirler.
90° açılı B tipi USB konnektörün avantajları nelerdir?
Kablo yönlendirmesi için alan tasarrufu sağlar, kısıtlı alanlarda kablo bükülmesini önler ve dar cihaz tasarımlarında kullanılabilir.
USB Tip B konnektörün pin bağlantıları nelerdir?
Pin 1: VCC (5V), Pin 2: D- (Veri -), Pin 3: D+ (Veri +), Pin 4: GND (Toprak).
Bu konnektör hangi USB standartlarıyla uyumludur?
USB 2.0 standardıyla uyumludur ve 480 Mbps'ye kadar veri aktarım hızını destekler.
PCB'ye montaj için gereken delik çapları nedir?
Sinyal pinleri için 0.8-1.0mm, montaj pinleri için 2.0mm çapında delikler önerilir.
USB Tip B konnektörün mekanik dayanıklılığı nasıldır?
Minimum 1500 takma/çıkarma çevrim ömrüne sahiptir. 4 montaj pini sayesinde mekanik olarak sağlam bir bağlantı sunar.
USB konnektör için sinyal bütünlüğünü nasıl sağlayabilirim?
D+ ve D- hatlarını eşit uzunlukta ve 90±15 ohm diferansiyel empedansa sahip olacak şekilde tasarlayın.
