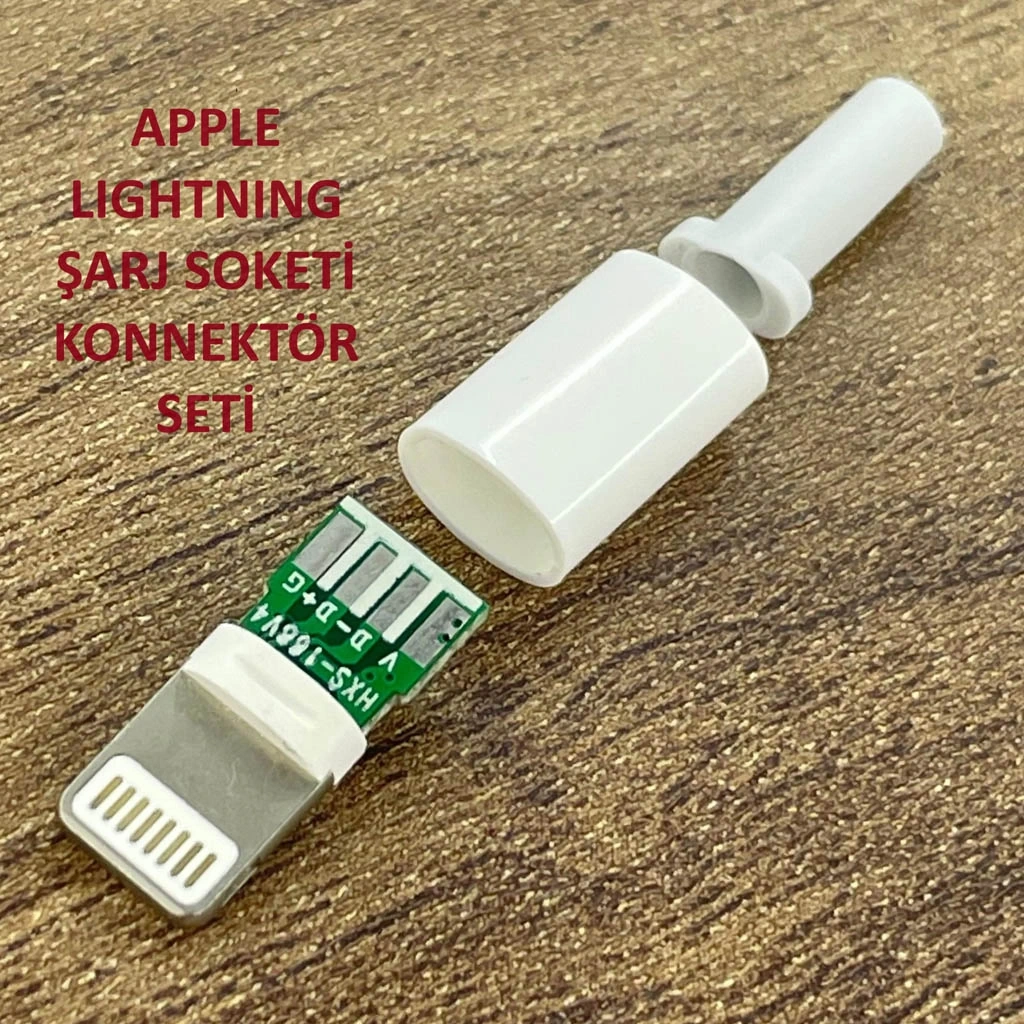

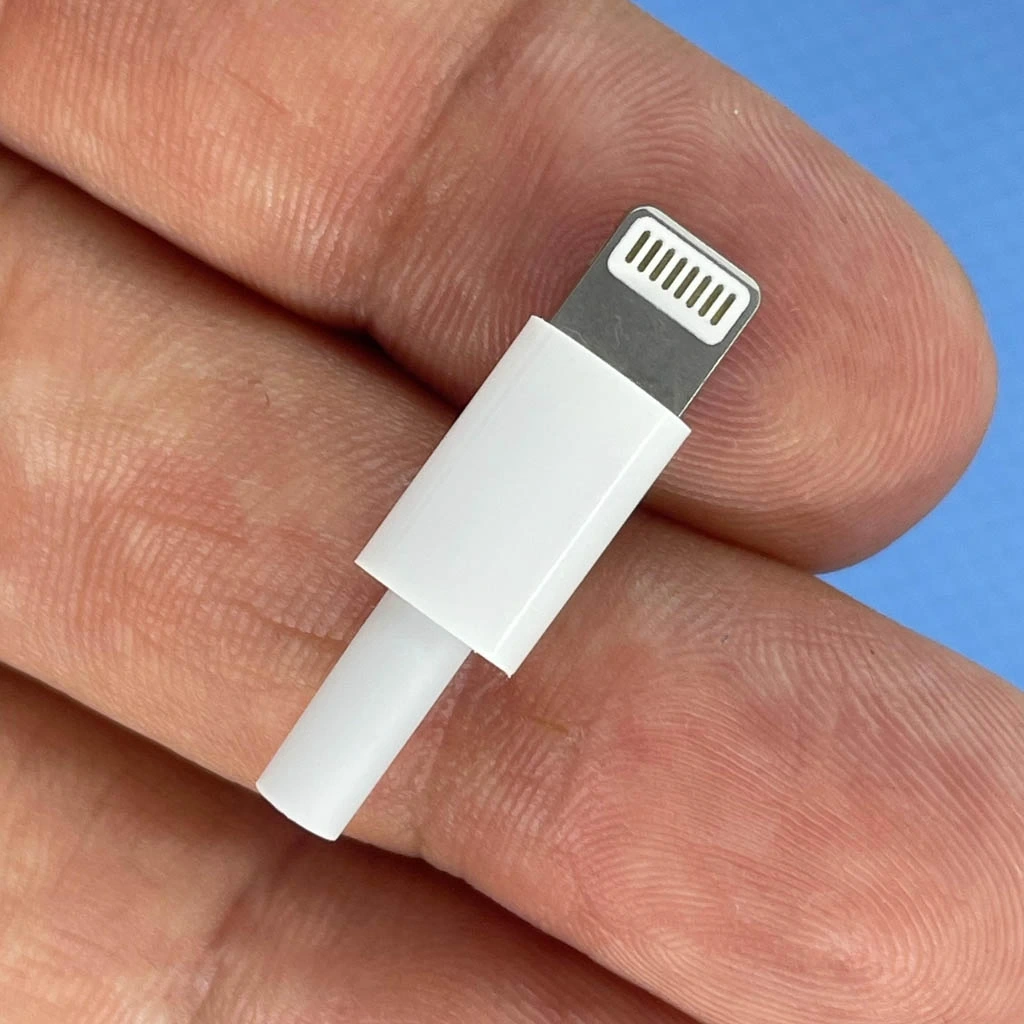

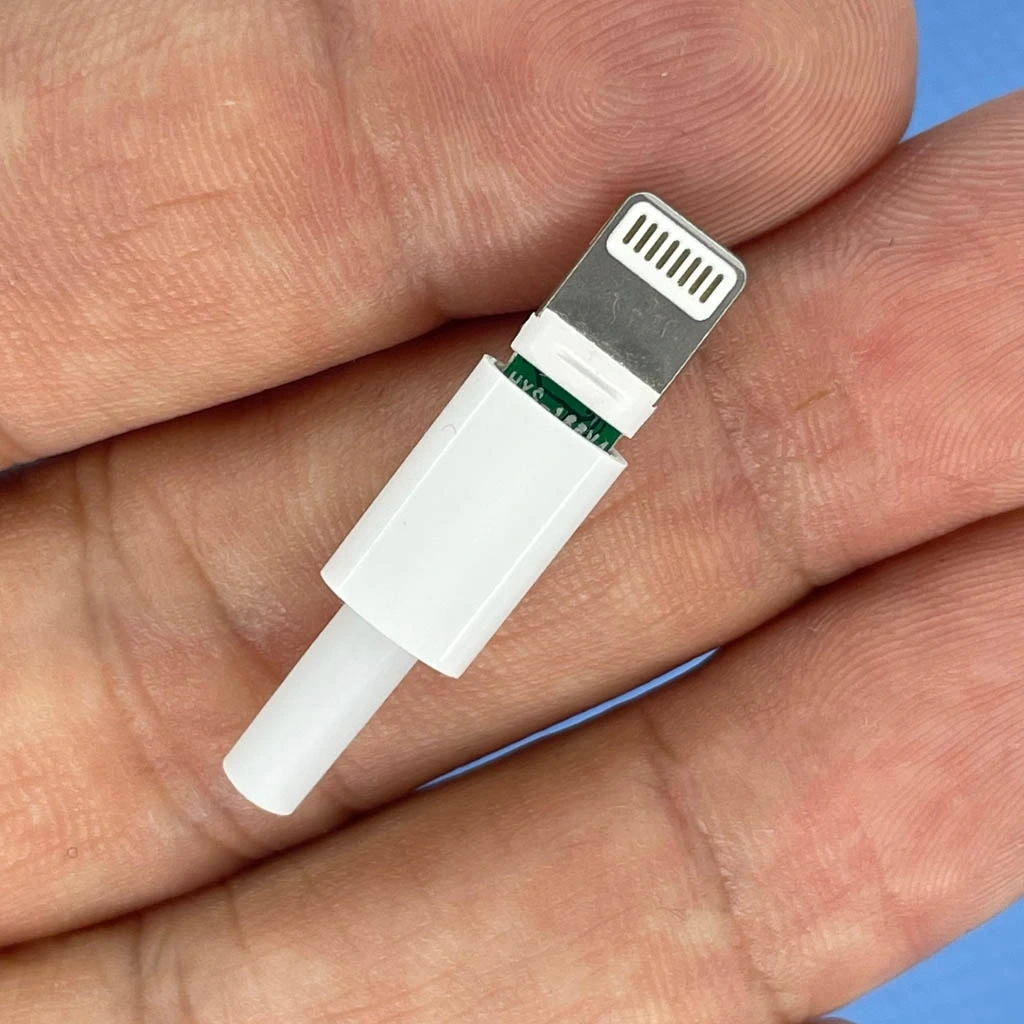

IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti
IC-266B-2 Erkek iPhone Lightning Şarj Soketi, Apple ürünleri ile kullanım için tasarlanmış kablo tipi bir konnektör setidir. 8 pinli Lightning arayüzü sayesinde güç ve veri transferi sağlayan bu konnektör, iPhone, iPad ve iPod cihazlar için şarj ve senkronizasyon kabloları yapmak üzere kullanılır.
Kablo yapımı için gerekli tüm bileşenleri içeren bu elektronik komponent seti, konnektör gövdesi, metal muhafaza ve kablo montaj parçalarından oluşur. Kaliteli malzemeler ve hassas üretim ile dayanıklı kablo çözümleri oluşturmanıza olanak tanır.
Kompakt yapısı, dayanıklı metal yapısı ve Apple MFi standartlarına uygun elektriksel özellikleriyle IC-266B-2, DIY kablo projeleri, tamir işlemleri ve özel kablo üretimi için ideal bir konnektör çözümüdür.
Teknik Özellikler
IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Konnektör Tipi: Apple Lightning Erkek (Male)
- Model: IC-266B-2
- Pin Sayısı: 8 Pin
- Uyumlu Cihazlar: iPhone (5 ve üzeri), iPad (4. nesil ve üzeri), iPod Touch (5. nesil ve üzeri)
- Veri Transfer Protokolü: USB 2.0
- Veri Transfer Hızı: 480 Mbps (maksimum)
- Akım Kapasitesi: 2.4A (maksimum)
- Voltaj Değeri: 5V DC
- Tip: Kablo tipi (Cable Type)
- Gövde Malzemesi: Dayanıklı polikarbonat
- Kontak Malzemesi: Altın kaplı pirinç
- Muhafaza Malzemesi: Paslanmaz çelik
- Kontak Kaplaması: 30µ-inç altın kaplama
- Kontak Direnci: 30mΩ (maksimum)
- İzolasyon Direnci: 100MΩ (minimum)
- Takma/Çıkarma Ömrü: >1,500 döngü
- Çalışma Sıcaklığı: -20°C ile +60°C arası
- Onay/Sertifika: RoHS uyumlu
- Kablo Uyumluluğu: 28-30 AWG veri kablosu, 22-24 AWG güç kablosu
- Kablo Çapı: 3-3.8mm dış çap
- Montaj Tipi: Lehim ve sıkıştırma
- Boyutlar: 12mm x 6.7mm x 1.5mm (yaklaşık)
- Çift Yönlü Takılabilme: Evet (reversible)
- Renk: Beyaz/Metal
- Uyumlu Konnektör: Lightning dişi soket

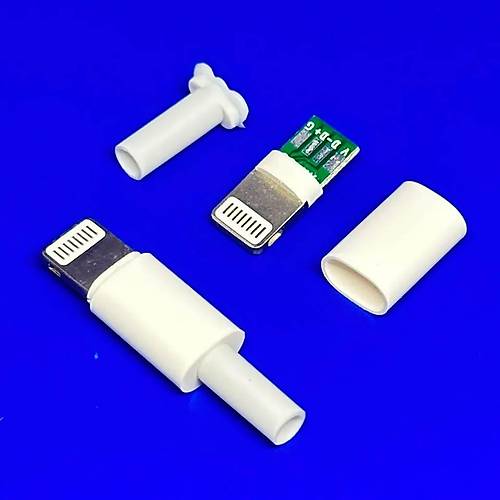

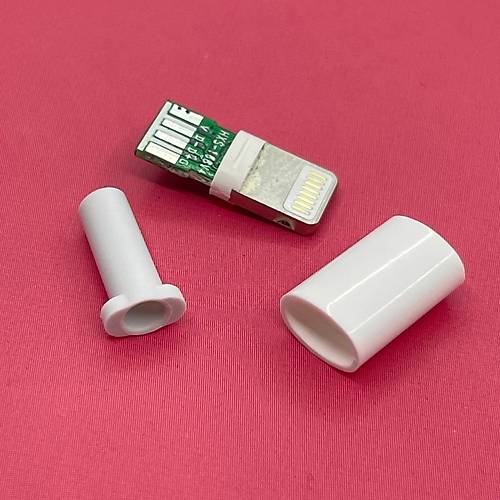

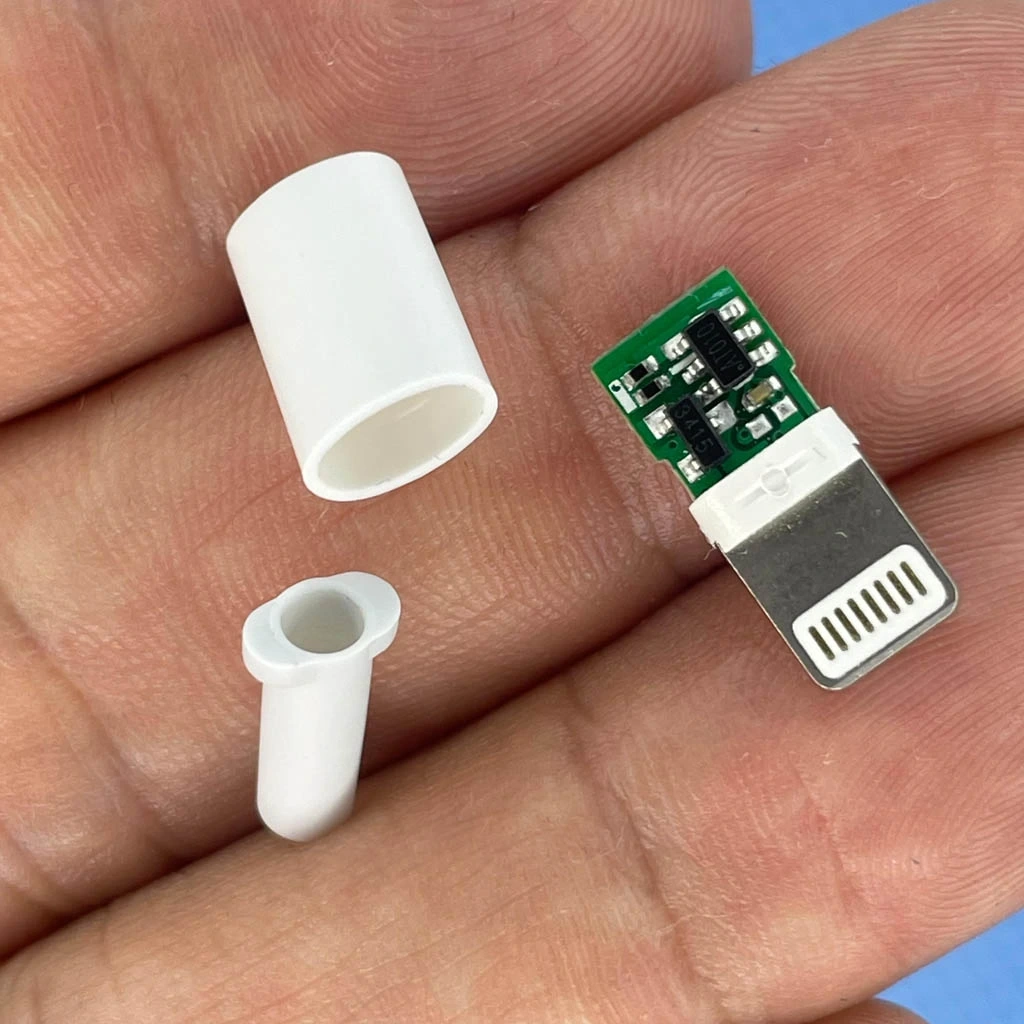

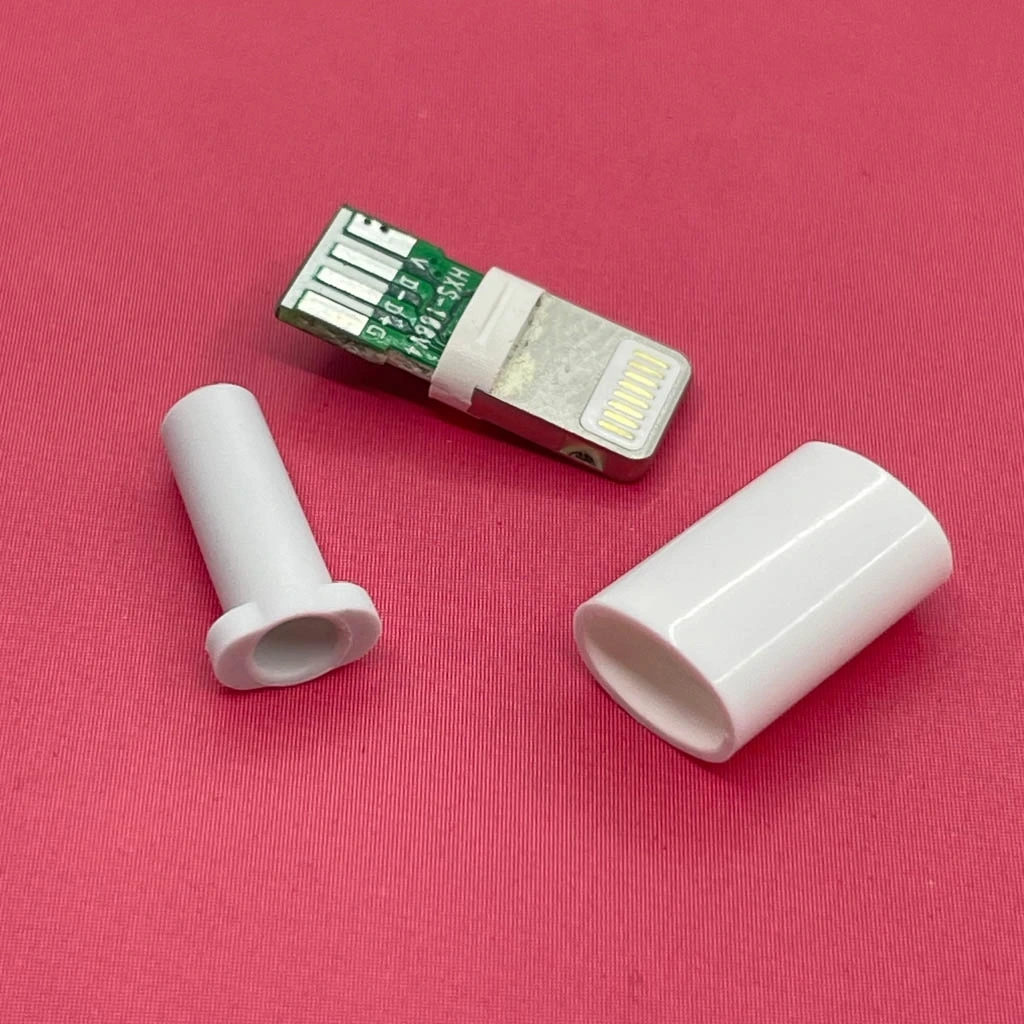

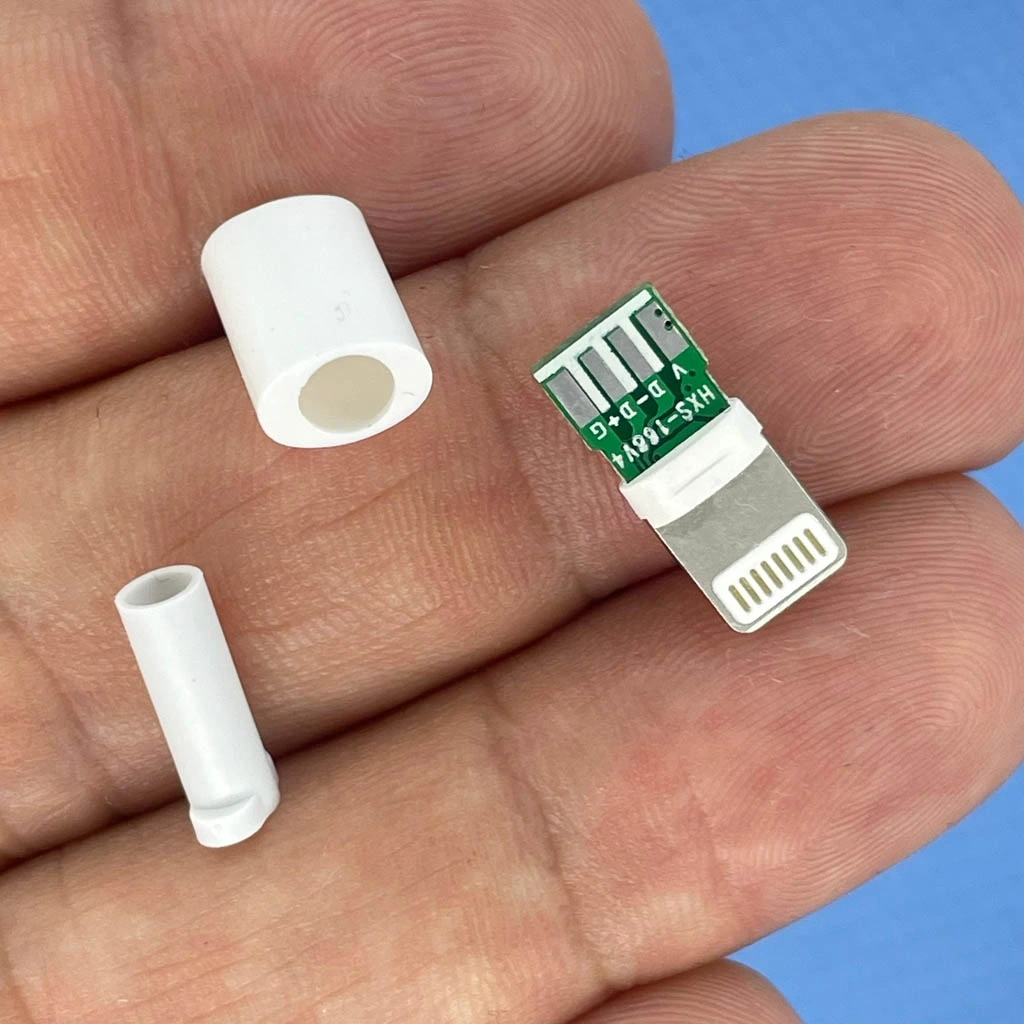

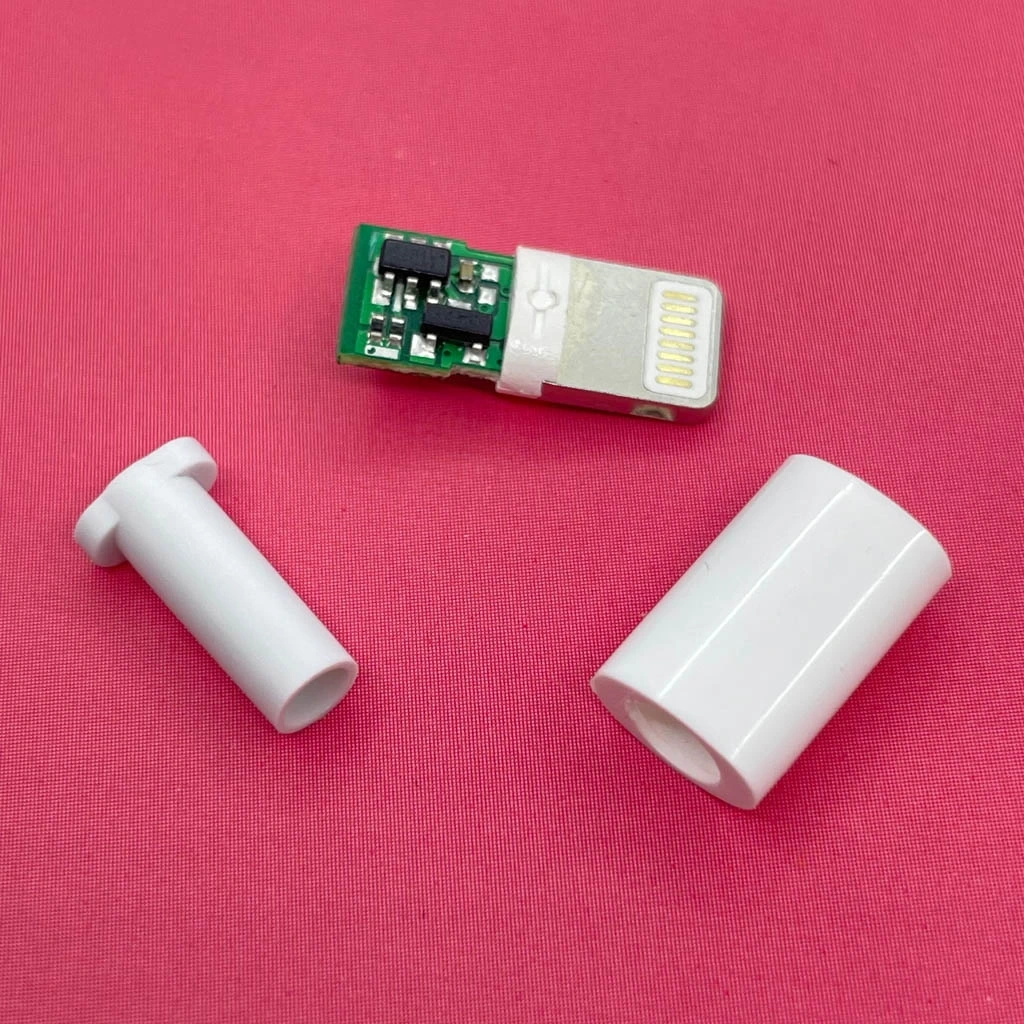

- Set İçeriği: Lightning konnektör, metal muhafaza, kablo sabitleme parçaları
Kullanım Alanları
IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Kablo Yapımı ve Tamir
- Özel uzunlukta iPhone şarj kabloları
- Hasarlı Lightning kablo uçlarının değiştirilmesi
- Veri transfer kabloları
- Çoklu şarj kablolarının imalatı
- Güçlendirilmiş ve dayanıklı kablo üretimi
Elektronik Projeler
- iPhone kontrollü cihazlar
- Özel güç adaptörleri
- Apple ürünleri için veri toplama arayüzleri
- DIY iPhone aksesuar projeleri
- Müzik veya ses aktarım aparatları
Ticari ve Profesyonel Kullanım
- Özel kablo üretimi
- Apple cihaz tamir servisleri
- Kişiselleştirilmiş aksesuar üretimi
- Toplu kablo imalatı
- Ürün prototipleme ve test
Avantajlar ve Özellikler
IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti'nin sağladığı avantajlar ve çözümler.
- Çift Yönlü Tasarım: Her iki yönde de takılabilen kullanıcı dostu yapı
- Kompakt Boyut: İnce ve hafif tasarımıyla taşınabilir cihazlara uygunluk
- Yüksek İletkenlik: Altın kaplı kontaklar ile minimum sinyal kaybı
- Dayanıklı Yapı: Paslanmaz çelik muhafaza ile uzun ömürlü kullanım
- Güvenilir Bağlantı: Hassas üretim ile Apple cihazlarına tam uyum
- Çoklu Fonksiyon: Güç ve veri transferi için aynı konnektörde çözüm
- Kolay Montaj: Kablo sabitleme parçaları ile pratik kurulum
- Hızlı Veri Transferi: USB 2.0 standartlarına uygun veri iletimi
- Yeterli Güç Kapasitesi: 2.4A'e kadar akım desteğiyle hızlı şarj imkanı
- Geniş Cihaz Uyumluluğu: iPhone 5 ve sonrası tüm Apple Lightning portlu cihazlarla çalışma
Montaj ve Kablo Yapım Rehberi
IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti'nin doğru montajı ve kablo yapımı için rehber bilgiler.
İpucu: Lehimlemeden önce pin yüzeylerini alkol ile temizleyin.
Gerekli Malzemeler:
- Kablo: 28-30 AWG veri kablosu (D+, D-) ve 22-24 AWG güç kablosu (V+, GND)
- Aletler: Hassas lehimleme istasyonu, kablo soyucu, cımbız, kesici
- Tüketim Malzemeleri: İnce lehim teli, lehim pastası (flux), izolasyon bandı
- Koruma: Isı ile daralan makaron, kablo koruyucu
- Opsiyonel: Multimetre, büyüteç veya mikroskop
Montaj Adımları:
- Hazırlık: Konnektör parçalarını düzenleyin ve kabloyu uygun uzunlukta hazırlayın
- Kablo Soyma: Dış izolasyonu ve iç kabloların uçlarını soyun
- Pin Eşleştirmesi: Kablo renklerini doğru pinlerle eşleştirin
- Lehimleme: İnce uçlu havya ile kabloları pinlere lehimleyin
- İzolasyon: Bağlantıları izole etmek için ısı ile daralan makaron kullanın

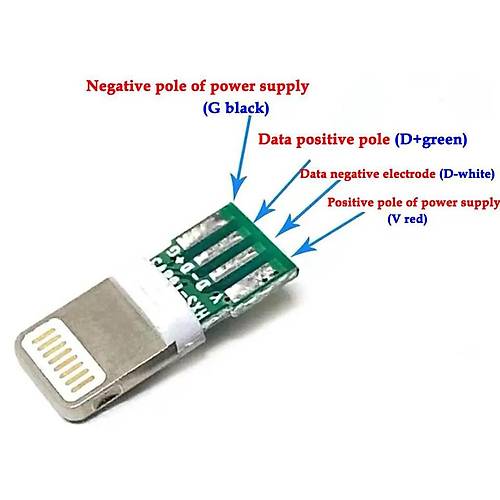

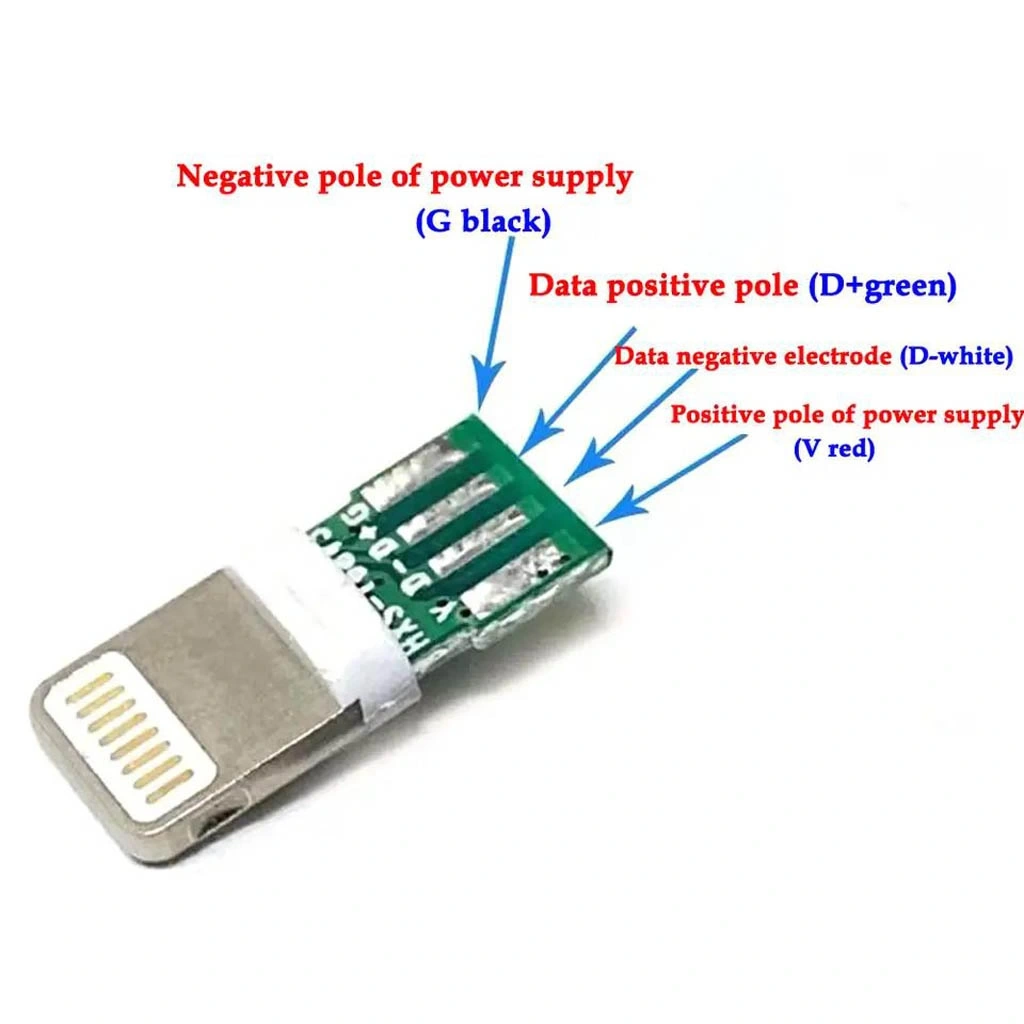

Pin Konfigürasyonu ve Bağlantı:
- GND (Toprak): Siyah kablo, konnektörün her iki yanındaki toprak pinlerine
- VBUS (5V): Kırmızı kablo, güç pinlerine
- Data+ (D+): Yeşil kablo, veri pinine
- Data- (D-): Beyaz kablo, veri pinine
- ID/ACC: Genellikle aksesuar tanımlama için, çoğu kabloda kullanılmaz
Sorun Giderme ve İpuçları
IC-266B-2 Erkek iPhone Lightning Şarj Soketi Kablo Tipi Konnektör Seti kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Cihaz Tanımıyor: Pin bağlantılarını kontrol edin, veri hatlarının doğru lehimlendiğinden emin olun.
- Şarj Etmiyor: Güç pinlerini kontrol edin, kısa devre olup olmadığını test edin.
- Kırılgan Bağlantı: Kablo sabitleme parçalarını doğru monte ettiğinizden emin olun.
- Yavaş Şarj: Güç kablolarının kalınlığını ve lehim kalitesini kontrol edin.
- "Bu Aksesuar Desteklenmiyor" Hatası: Orijinal çipe sahip komponent kullanıp kullanmadığınızı kontrol edin.
Kablo Yapımı İpuçları
- Kabloyu çekmeyecek şekilde yeterli uzunlukta bırakın ve kıvırma stresini azaltın
- Lehimlemeden önce pinleri temizleyin ve yeterli miktarda flux kullanın
- Kablo bükümünü koruyarak sinyal bütünlüğünü iyileştirin
- Metal muhafazanın düzgün oturduğundan ve tam kapandığından emin olun
- Kablonun giriş kısmını güçlendirmek için ek kablo koruyucu veya silikon kullanın
- Tamamlanmış kabloyu multimetre ile kısa devre ve süreklilik açısından test edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı tip ve boyutlarda konnektörler ile güvenilir elektriksel bağlantılar oluşturun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Bu konnektör seti ile yaptığım kablo iPhone tarafından tanınır mı?
Apple'ın tanıma sistemi için orijinal MFi sertifikalı bir çip gereklidir. Bu konnektör, doğru bağlantılarla şarj için çalışabilir ancak resmi onay mesajı görüntülenmeyebilir.
Lightning konnektörünün pin yapısı nasıldır?
8 pin bulunur: güç hatları (VCC ve GND), veri hatları (Data+/Data-), aksesuar tanımlama ve kontrol pinleri. Konnektör çift yönlü olduğundan bazı pinler çift işlevlidir.
Ne tür kablo kullanmalıyım?
Güç hatları için 22-24 AWG, veri hatları için 28-30 AWG kalınlığında kablo önerilir. Dış çapı 3-3.8mm olan dört iletkenli, ekranlı kablo idealdir.
2.4A akım kapasitesi iPhone hızlı şarj için yeterli midir?
Evet, standart iPhone hızlı şarj için yeterlidir. iPhone modelleri genellikle 5V/2.1A şarj standardını kullanır. Daha hızlı şarj için Apple'ın özel protokolleri gereklidir.
Bu konnektör Lightning ses adaptörü yapmak için kullanılabilir mi?
Teorik olarak mümkündür, ancak ses çıkışı için özel bir DAC çipi ve programlama gereklidir. Basit bir kablo ile analog ses çıkışı elde edilemez.
Lightning konnektörü ne kadar dayanıklıdır?
Yaklaşık 1,500+ takma/çıkarma döngüsü için tasarlanmıştır. Paslanmaz çelik muhafaza dayanıklılık sağlar, ancak bükülme ve gerilme konnektörün içindeki bağlantılara zarar verebilir.
Lightning ve USB-C arasındaki temel farklar nelerdir?
Lightning daha ince ve Apple'a özeldir. USB-C evrensel standarttır, daha yüksek veri/güç kapasitesi sunar. Lightning 8 pin kullanırken, USB-C 24 pin kullanır.
Konnektörün doğru lehimlendiğinden nasıl emin olabilirim?
Multimetre ile süreklilik testi yapın. Pinler arasında kısa devre olmadığını kontrol edin. Lehimleme sonrası basit şarj testi yaparak temel işlevselliği doğrulayın.
