9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi 1 Adet

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi

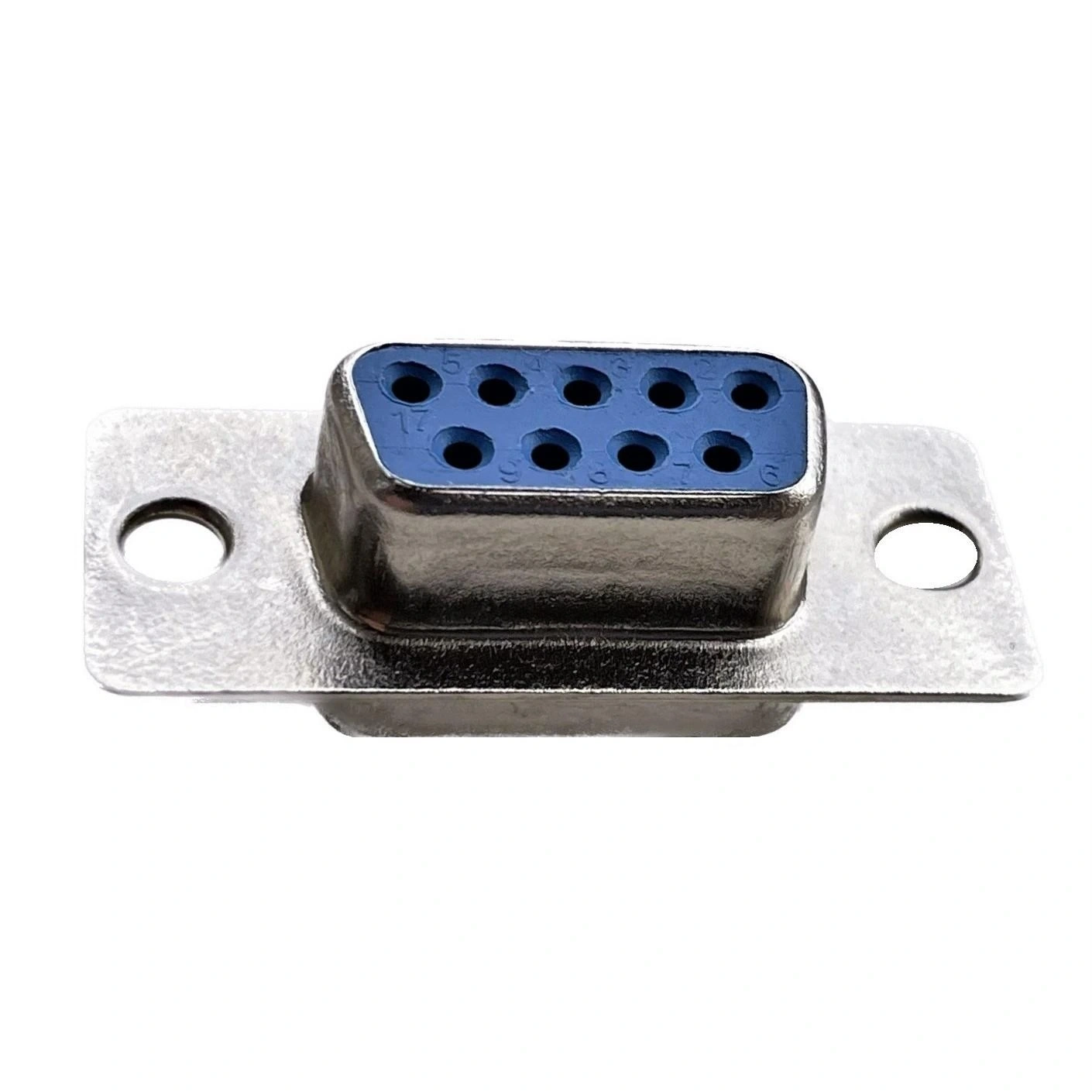

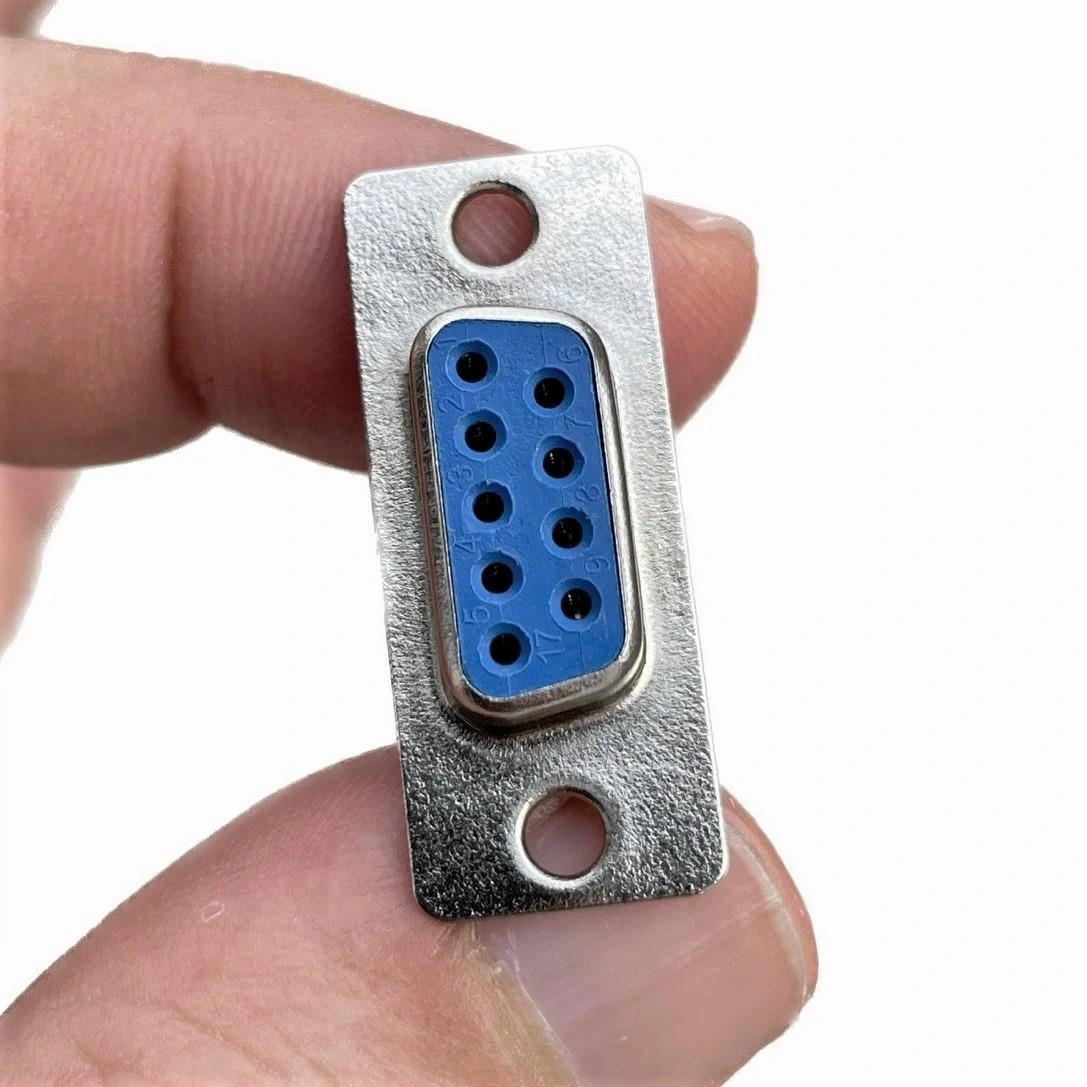

9 Pin DB9 Dişi Konnektör, standart seri port bağlantıları için tasarlanmış D-Sub (D-Subminyatür) tipi bir konnektördür. Lehim tipi bağlantı özelliği sayesinde kablolara doğrudan lehimlenerek özelleştirilmiş bağlantılar oluşturulabilir. RS-232 ve diğer seri iletişim standartları için yaygın olarak kullanılan güvenilir bir bağlantı çözümüdür.

Dayanıklı metal gövdesi ve kaliteli izolatör malzemesi ile uzun ömürlü kullanım sağlar. Elektronik komponentler arasında yer alan bu konnektör, endüstriyel cihazlarda, test ekipmanlarında ve özel seri iletişim uygulamalarında sıklıkla tercih edilir.

Standart 9 pin düzeni ile bilgisayarlar, kontrol cihazları ve veri toplama sistemlerinde yaygın olarak kullanılır. Konnektör ailesinin klasik bir üyesidir ve USB konnektör gibi daha modern arayüzlerin yaygınlaşmasına rağmen endüstriyel sistemlerde hala geniş kullanım alanı bulmaktadır.

Teknik Özellikler

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Konnektör Tipi: D-Sub (D-Subminyatür)
• Cinsiyet: Dişi
• Pin Sayısı: 9

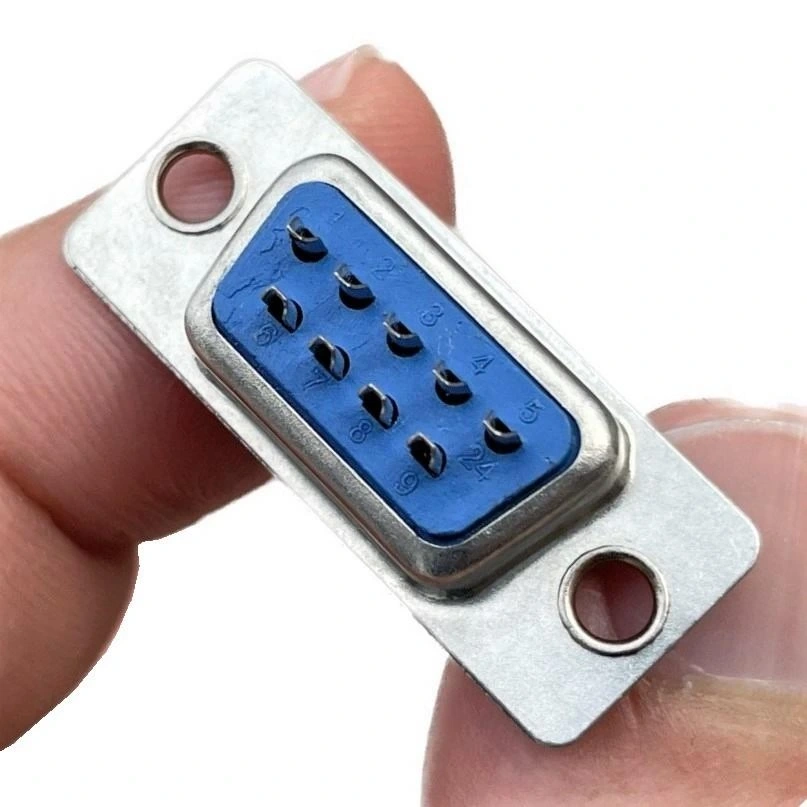

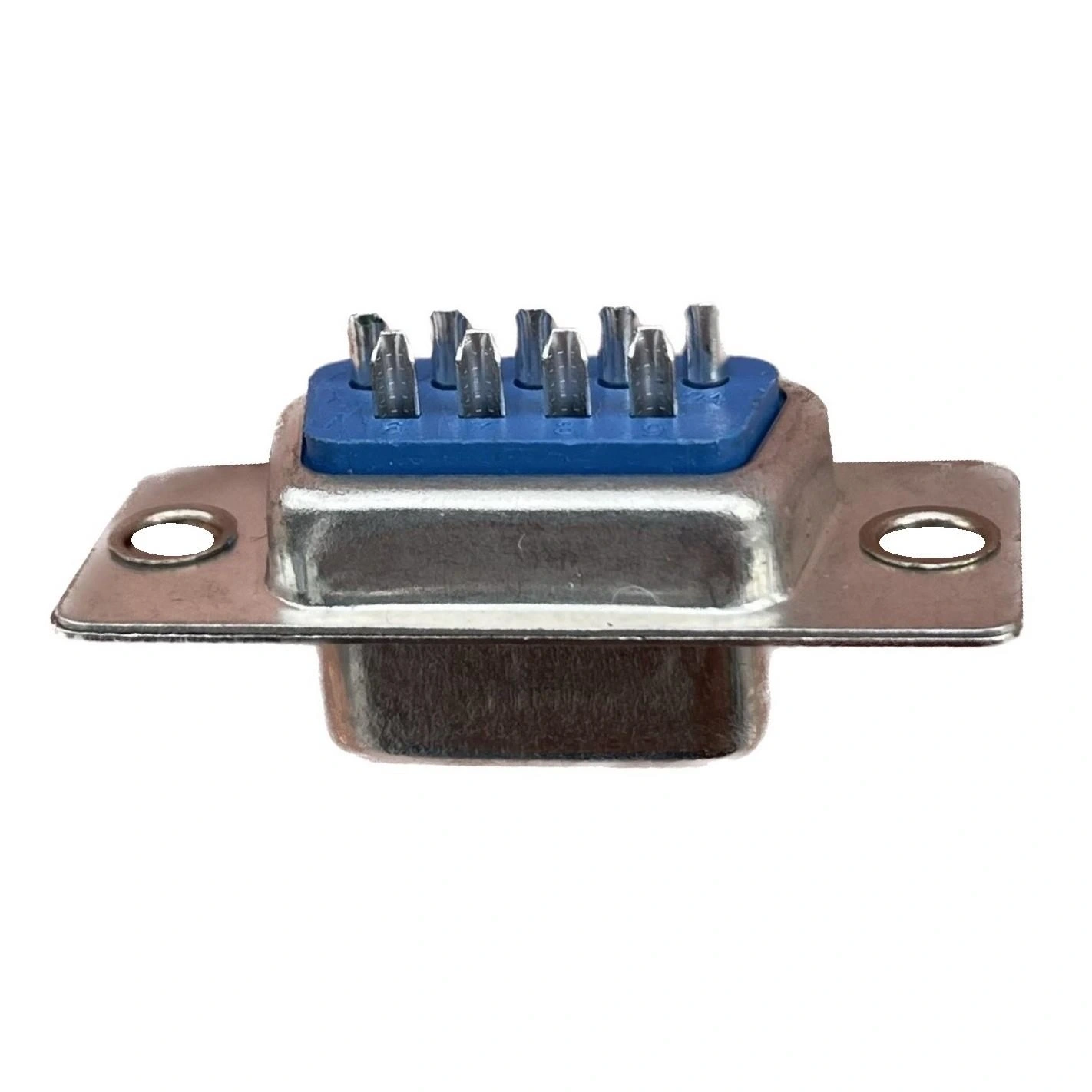

• Montaj Tipi: Lehim bağlantı
• Konnektör Boyutu: DB9 (DE-9)
• Sıra Sayısı: 2 (5+4 pin dizilimi)
• Akım Kapasitesi: 5.0A (max, her pin için)
• Voltaj Derecesi: 250V AC/DC
• Kontak Direnci: <15mΩ
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Takma/Çıkarma Ömrü: >500 çevrim
• Çalışma Sıcaklığı: -55°C ile +105°C arası
• Gövde Malzemesi: Çinko alaşım, nikel kaplama
• Kontaklar: Pirinç, altın veya kalay kaplama
• İzolatör Malzemesi: PBT (Polibutilen tereftalat), cam elyaf takviyeli
• Kapak Vida Tipi: 4-40 UNC (Birleşik Numara Vida)
• Standartlar: MIL-DTL-24308 uyumlu
• RoHS Uyumluluğu: Evet
• Montaj Delik Ölçüsü: 24.99mm x 10.77mm (yaklaşık)

Kullanım Alanları

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Seri İletişim

• RS-232 seri port bağlantıları
• Bilgisayar ve çevre birimleri
• Veri toplama sistemleri
• Endüstriyel kontrol arayüzleri
• Terminal bağlantıları

Endüstriyel Uygulamalar

• PLC sistemleri
• CNC makineleri
• Test ve ölçüm cihazları
• Otomasyon ekipmanları
• Panel ve kontrol sistemleri

Özel Uygulamalar

• Özelleştirilmiş kablo imalatı
• Legacy (eski) sistem entegrasyonu
• Telekomünikasyon ekipmanları
• Oyun kontrolörleri
• Multiport seri kartlar

Avantajlar ve Özellikler

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Evrensel Standart: Yaygın kullanılan DB9 standardı ile tam uyumluluk
• Sağlam Yapı: Dayanıklı metal gövde ile uzun ömürlü kullanım
• Lehim Tipi Bağlantı: Özelleştirilmiş kablo üretimi imkanı
• Yüksek Akım Kapasitesi: Pin başına 5A taşıma kapasitesi
• Geniş Sıcaklık Aralığı: -55°C ile +105°C arası çalışma imkanı
• Düşük Kontak Direnci: Verimli sinyal iletimi
• Yüksek İzolasyon: Güvenli elektriksel ayrım
• Standart Vida Sabitleme: 4-40 UNC vidalar ile güvenli montaj
• Endüstriyel Kalite: MIL standardı uyumluluğu
• İki Sıralı Pin Dizilimi: Kompakt boyut ve yüksek pin yoğunluğu

Montaj ve Lehimleme

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi'nin montajı ve lehimlenmesi hakkında bilgiler.

Lehimleme İpuçları:

• Lehimlemeden önce konnektör pinlerini izopropil alkol ile temizleyin
• 30-40W havya kullanın, aşırı ısıtmaktan kaçının
• İnce uçlu havya kullanarak pinlere erişimi kolaylaştırın
• Lehimlemeden önce hem kabloyu hem de pini ön kalaylama yapın
• Kablo izolasyonunun lehim ısısından zarar görmemesine dikkat edin

Kablo Hazırlama:

• Kablo uçlarını yaklaşık 3-5mm soyun
• Çok damarlı kabloları bükerek sıkılaştırın
• İnce kablolar için kablo uçlarını ön kalaylama yapın
• Renk kodlarını doğru pin bağlantıları için not edin
• Kablo çapını pin delik boyutlarına uygun seçin

Montaj Adımları:

• Lehimlemeden önce konnektör kapağını veya gövdesini yerleştirmeyi unutmayın
• Kabloları bir sıra halinde lehimleyin, iç sıradan başlayın
• Her lehim bağlantısını kontrol edin ve soğumaya izin verin
• Bitişik pinler arasında kısa devre olmadığından emin olun
• Lehimleme sonrası koruyucu kaplama (konformal kaplama) uygulayabilirsiniz

Sorun Giderme ve İpuçları

9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Lehim Bağlantısı: Yeniden lehimleyin ve uygun kalitede lehim teli kullanın
• Bitişik Pinler Arası Kısa Devre: Lehim köprülerini temizleyin
• Pin Hasarı: Aşırı ısıdan kaçının ve uygun havya sıcaklığı kullanın
• Kontak Direnci Sorunları: Oksitlenmiş pinleri temizleyin ve yeniden lehimleyin
• Kapak Montaj Zorluğu: Lehimlemeden önce kablo düzenini planlayın

Bakım İpuçları

• Kontak yüzeylerini periyodik olarak kontrol edin
• Oksitlenme durumunda kontakt temizleyici sprey kullanın
• Vida bağlantılarının sıkılığını kontrol edin
• Nemli ortamlarda koruyucu kaplama uygulayın
• Aşırı kuvvet uygulayarak takmaktan ve çıkarmaktan kaçının

Uygulama İpuçları

• Ekranlı kablo kullanımında ekranı konnektör gövdesine bağlayın
• Kablolama şeması kullanarak pin bağlantılarını doğrulayın
• Null modem ve çapraz bağlantı konfigürasyonlarını anladığınızdan emin olun
• Yedek pin pozisyonlarını gelecekteki genişlemeler için düşünün
• Titreşimli ortamlarda mekanik sabitleme için vida kilitleyici kullanın

Paket İçeriği

• 9 Pin DB9 Dişi Konnektör D-Sub Lehim Tipi
