PWM DC Motor Sürücü Devresi 12V-40V 10A 400W

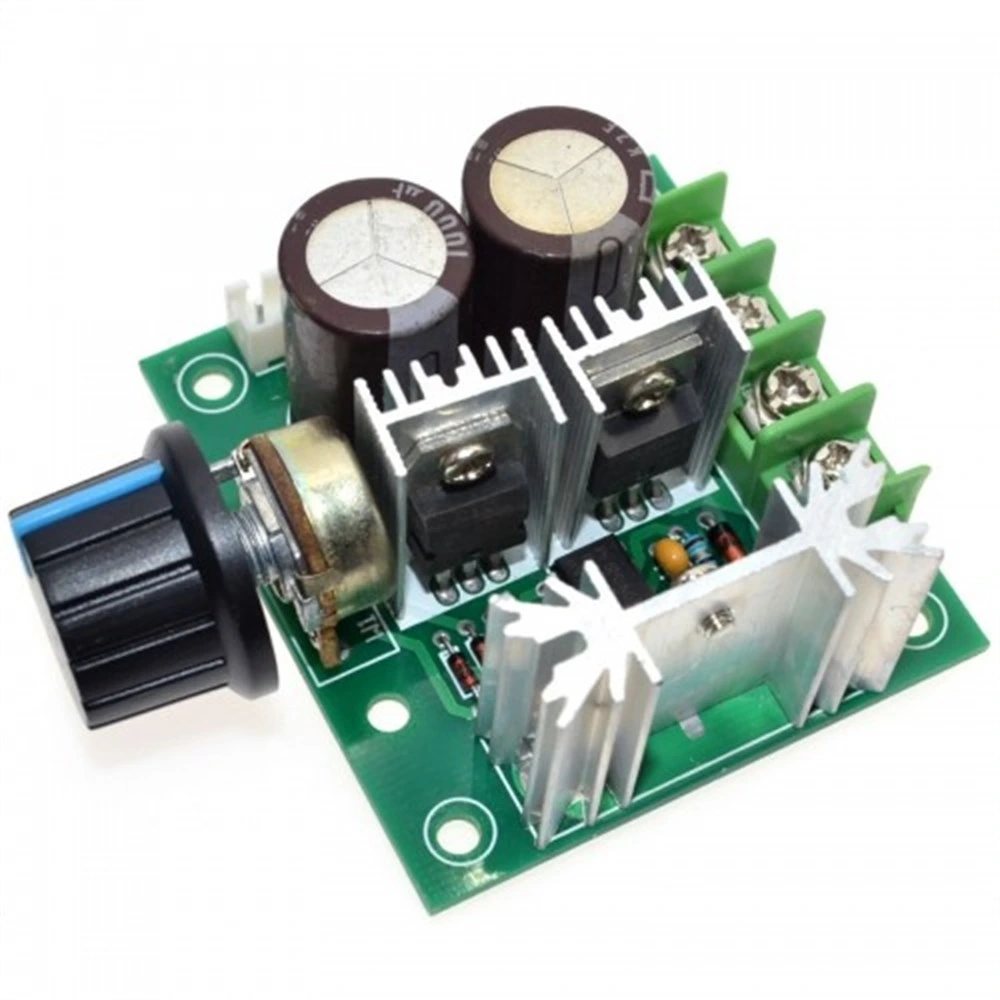

PWM DC Motor Sürücü Devresi, geniş voltaj aralığında (12V-40V) çalışan ve 10A akıma kadar dayanabilen güçlü bir motor kontrol kartıdır. 400W kapasitesine sahip bu modül, hız kontrolü gerektiren çeşitli DC motor uygulamaları için ideal bir çözüm sunar.

Üzerindeki potansiyometre ile manuel hız ayarı yapabilir veya harici PWM sinyali ile mikrodenetleyicilerden kontrol edebilirsiniz. Kompakt tasarımı ve etkili ısı dağıtım özelliği ile uzun süreli ve güvenilir çalışma sağlar.

PWM DC Motor Sürücü Devresi, CNC makineleri, robotik projeler ve yüksek güç gerektiren DC motor uygulamaları için mükemmel bir seçimdir. Arduino ve diğer mikrodenetleyiciler ile uyumlu çalışan bu sürücü, Motor ve Motor Sürücü Kartları kategorisinin en güçlü ürünlerinden biridir.

Teknik Özellikler

PWM DC Motor Sürücü Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 12V - 40V DC giriş
• Maksimum Akım: 10A (sürekli), 13A (kısa süreli)
• Güç Kapasitesi: 400W maksimum güç çıkışı
• PWM Frekansı: 25kHz (darbe genişlik modülasyonu)
• Hız Kontrol Yöntemi: Analog (potansiyometre) veya dijital (PWM girişi)
• Kontrol Modu Seçimi: Jumper ile analog/dijital kontrol geçişi
• Kontrol Sinyali Voltajı: 3.3V - 5V (PWM girişi için)
• Bağlantı Noktaları:
  • VCC ve GND - Güç girişi
  • OUT+ ve OUT- - Motor çıkışı
  • PWM - Harici PWM sinyal girişi
  • DIR - Yön kontrol girişi (isteğe bağlı)
• Verimlilik: >95% (nominal yükte)
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Soğutma: Alüminyum soğutucu ile pasif soğutma
• Boyutlar: 80mm x 50mm x 35mm
• Montaj Delikleri: 4 adet, 3.5mm çapında
• Ağırlık: 85g
• Korumalar: Aşırı akım, aşırı sıcaklık, düşük voltaj koruması
• Uyumlu Motorlar: Fırçalı DC motorlar (12V-40V arası)

Bağlantı ve Kullanım

PWM DC Motor Sürücü Devresinin Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

PWM DC Motor Sürücü Devresini kullanmak için aşağıdaki bağlantı adımlarını izleyin:

• Güç Bağlantısı: VCC ve GND terminallerine 12V-40V DC güç kaynağını bağlayın
• Motor Bağlantısı: OUT+ ve OUT- terminallerine DC motorunuzu bağlayın
• Manuel Kontrol: Kart üzerindeki potansiyometre ile hız ayarı yapabilirsiniz (Jumper analog modda olmalı)
• Arduino ile Kontrol: PWM kontrolü için aşağıdaki bağlantıları yapın:
  • Arduino GND → Sürücü GND
  • Arduino PWM pini (örn. pin 9) → Sürücü PWM girişi
  • Gerekirse, Arduino dijital pin → Sürücü DIR girişi (yön kontrolü için)
  • Jumper'ı dijital kontrol moduna alın

Arduino ile motor hızını kontrol etmek için aşağıdaki örnek kodu kullanabilirsiniz:

// DC Motor Hız Kontrolü - PWM Sürücü Kartı
const int motorPWM = 9;  // Arduino PWM pini
const int motorDIR = 8;  // Yön kontrol pini (isteğe bağlı)

void setup() {
  pinMode(motorPWM, OUTPUT);
  pinMode(motorDIR, OUTPUT);

  // Başlangıçta yönü ileri olarak ayarla
  digitalWrite(motorDIR, HIGH);
}

void loop() {
  // Motoru yavaşça hızlandır
  for (int speed = 0; speed <= 255; speed++) {
    analogWrite(motorPWM, speed);
    delay(20);
  }

  // Tam hızda 2 saniye çalıştır
  delay(2000);

  // Motoru yavaşça yavaşlat
  for (int speed = 255; speed >= 0; speed--) {
    analogWrite(motorPWM, speed);
    delay(20);
  }

  // Durduktan sonra 1 saniye bekle
  delay(1000);

  // Yön değiştir ve tekrarla
  digitalWrite(motorDIR, !digitalRead(motorDIR));
}

Yüksek güçlü motorlar kullandığınızda, sürücü kartının yeterli soğutmaya sahip olduğundan emin olun. Uzun süreli çalışmalarda veya yüksek yüklerde ek soğutma (fan) gerekebilir. Kısa devre veya aşırı yüklemeye karşı sürücü otomatik koruma sağlar, ancak yine de güvenlik önlemlerini almayı unutmayın.

Uygulama Alanları

PWM DC Motor Sürücü Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Makine ve Otomasyon

• CNC makineleri ve freze motorları
• Konveyör bant sistemleri
• Endüstriyel mikser ve karıştırıcılar
• Otomatik besleme sistemleri
• Paketleme makineleri
• Pompa kontrol sistemleri

Robotik ve Taşıtlar

• Robot tahrik sistemleri
• Elektrikli araç dönüşüm projeleri
• Elektrikli tekerlekli sandalyeler
• RC araçlar ve botlar
• Otonom taşıyıcı robotlar
• Elektrikli bisiklet ve scooter projeleri

Hobi ve Eğitim

• Elektrikli vinçler ve kaldıraçlar
• DIY elektrikli aletler
• Güneş takip sistemleri
• Model tren kontrol sistemleri
• STEM eğitim projeleri
• Laboratuvar test ekipmanları

Proje Örnekleri

PWM DC Motor Sürücü Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Güneş Takip Sistemi

PWM DC Motor Sürücü Devresi kullanarak yüksek verimli bir güneş takip sistemi oluşturabilirsiniz. Sistem, güneş panellerinin konumunu gün boyunca güneşin hareketine göre ayarlayarak enerji üretimini %30'a kadar artırabilir. Projede, Arduino Mega mikrodenetleyici, LDR sensörleri, RTC (gerçek zamanlı saat) modülü ve güçlü bir 24V DC motor kullanılır.

CNC Freze Makinesi

PWM DC Motor Sürücü Devresi kullanarak kompakt ve ekonomik bir CNC freze makinesi yapabilirsiniz. Bu projede, üç adet 36V DC motor X, Y ve Z eksenlerini kontrol ederken, bir adet 24V yüksek hızlı motor freze ucunu döndürür. Her eksen için ayrı bir PWM sürücü kullanılarak hassas hareket kontrolü sağlanır. Arduino Mega veya Raspberry Pi, GRBL yazılımı çalıştırarak G-kodlarını işler ve sürücülere PWM sinyalleri gönderir.

Elektrikli Araç Dönüşüm Projesi

PWM DC Motor Sürücü Devresi kullanarak, klasik bir bisikleti elektrikli bir taşıta dönüştürebilirsiniz. Bu projede, 24V veya 36V DC motor, 40A kapasiteli PWM sürücü ve lityum pil paketi kullanılır. Arduino Nano, sistemi kontrol eden beyin görevi görür ve gaz kelebeği, fren sensörleri ve LCD ekran gibi bileşenlerle iletişim kurar.

Sorun Giderme ve İpuçları

PWM DC Motor Sürücü Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Çalışmıyor: Öncelikle güç kaynağınızı kontrol edin. Voltaj seviyesinin 12V-40V aralığında olduğundan emin olun. Multimetre ile giriş ve çıkış terminallerindeki voltajı ölçün. Bağlantıların doğru ve sağlam olduğundan emin olun. Kabloların gevşek veya oksitlenmiş olması durumunda, yeniden bağlayın veya temizleyin. Kontrol modunun doğru seçildiğini kontrol edin.
• Motor Hızı Düzensiz veya Titriyor: PWM frekansı bazı motorlar için uygun olmayabilir. Farklı bir sürücü ile test edin veya mümkünse PWM frekansını değiştirin. Güç kaynağınız yeterli akımı sağlayamıyor olabilir. Daha yüksek amper değerine sahip bir güç kaynağı kullanın. Voltaj dalgalanmaları soruna neden olabilir.
• Aşırı Isınma Sorunu: Sürücü, nominal değerlerinin üzerinde çalıştırılıyorsa aşırı ısınır. Motor akımının 10A sınırını aşmadığından emin olun. Soğutucunun temiz ve tozdan arındırılmış olduğunu kontrol edin. Gerekirse ek soğutma sağlayın (fan monte edin).
• Yön Kontrolü Çalışmıyor: DIR girişinin doğru bağlandığını kontrol edin. Bu pin 3.3V veya 5V lojik seviyesi ile çalışır. DIR pini bağlantısı gevşek olabilir, sağlam bağlandığından emin olun. Bazı modellerde jumper ile yön kontrolü seçeneği bulunur, jumper ayarlarını kontrol edin.
• Kontrol Sinyali Sorunları: Arduino veya diğer kontrolcülerden gelen PWM sinyalinin doğru frekansta olduğunu doğrulayın. Standart Arduino PWM frekansı (yaklaşık 490Hz veya 980Hz) çoğu uygulamada çalışır. Sinyal kablosu çok uzunsa, sinyal zayıflayabilir veya gürültü kapabilir.

Performans İpuçları

• Motor hızını başlatmada düşük tutup kademeli artırın
• Güç kaynağı voltajını motor voltajına uygun seçin
• Darbe akımları için büyük kapasitörler kullanın
• Sinyal kablolarını güç kablolarından uzak tutun
• Yüksek akım gerektiren uygulamalarda ek soğutma ekleyin
• Çalışma aralığının %80'ini aşmayın, daha uzun ömür sağlar
