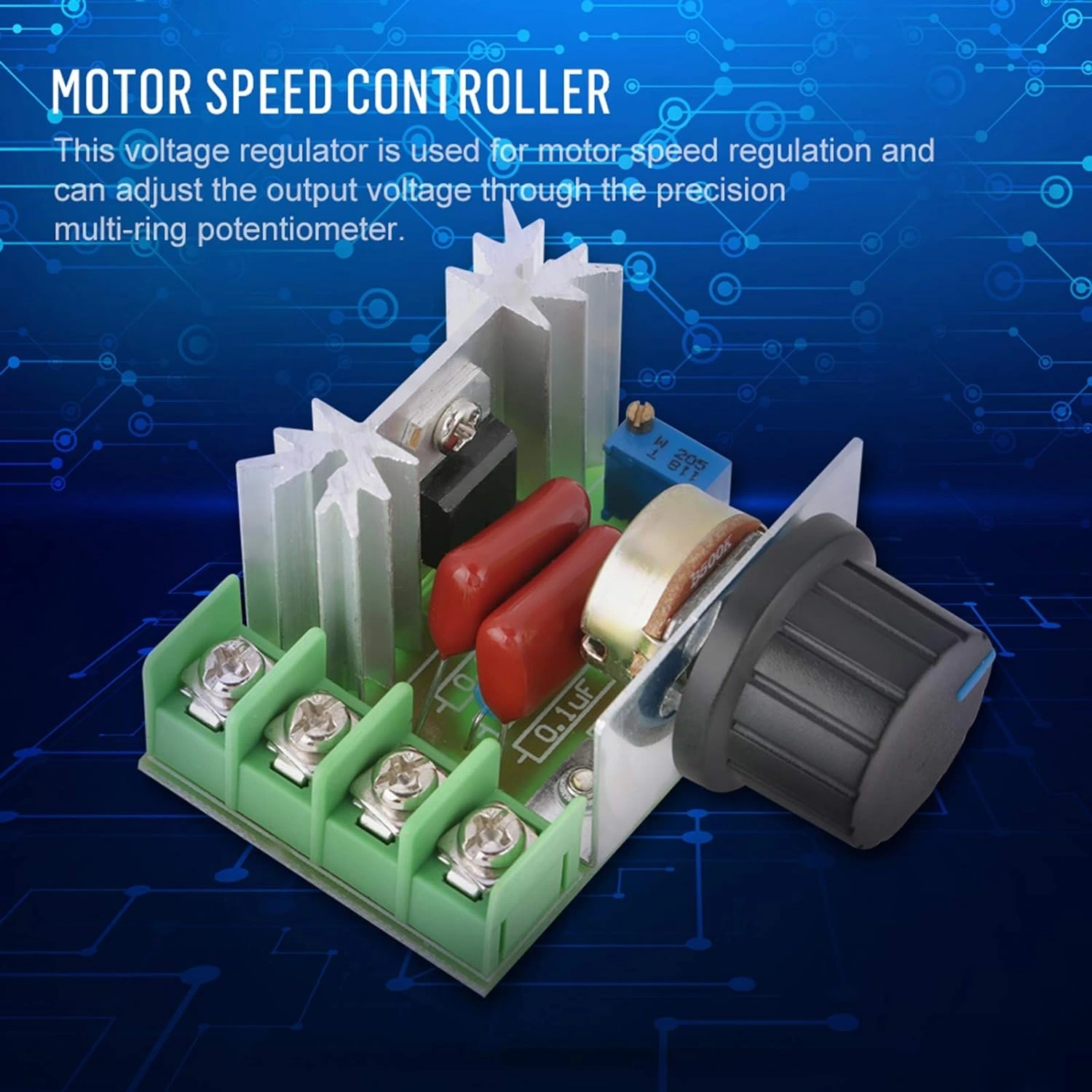

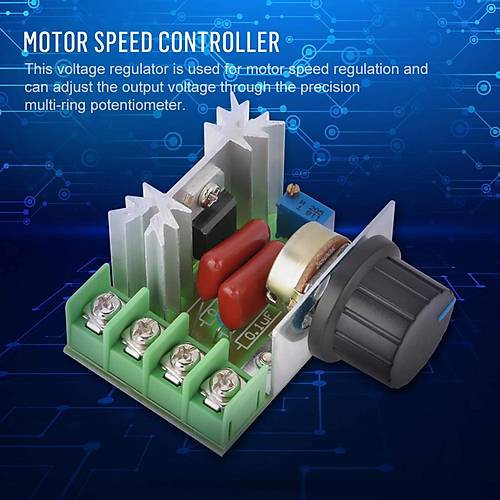

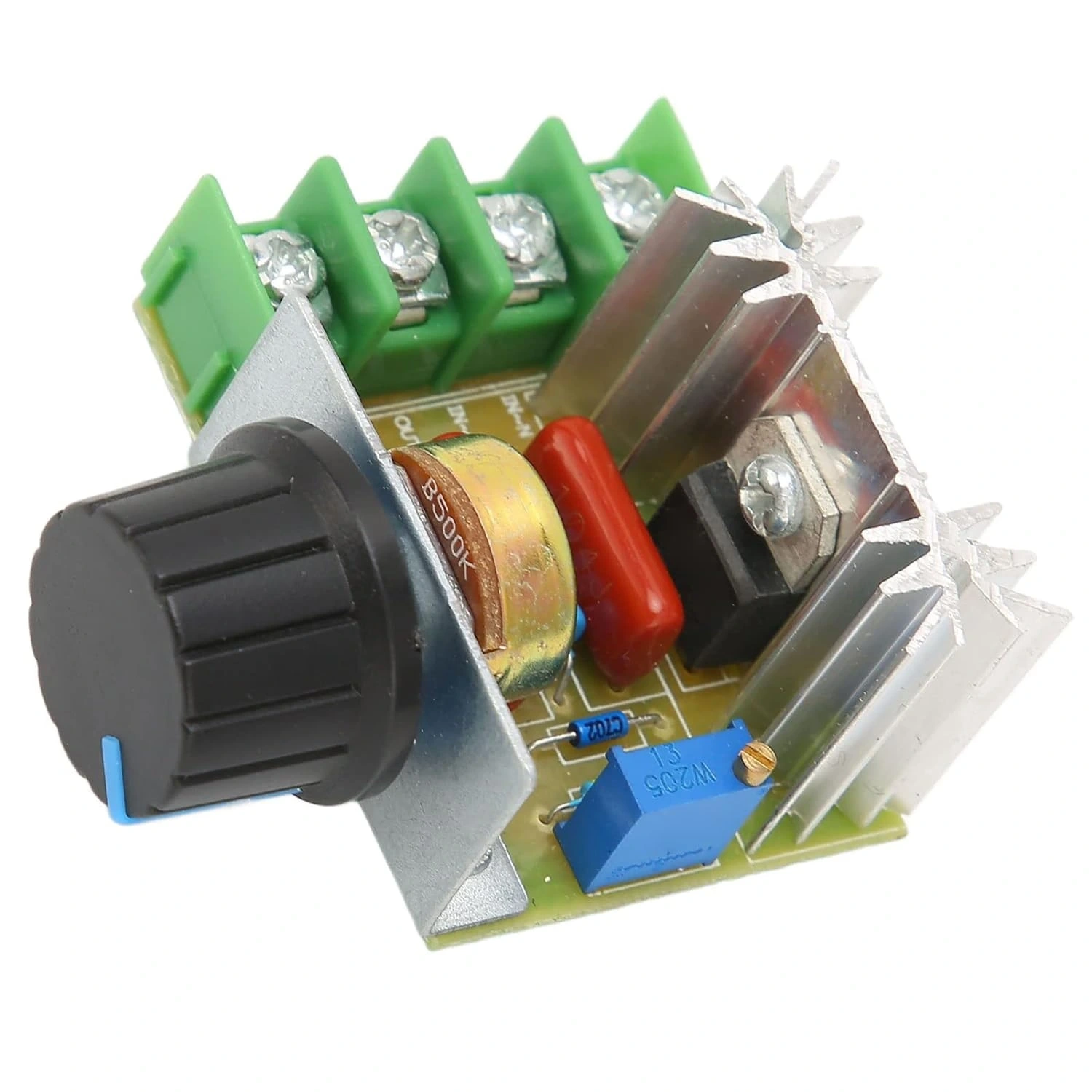

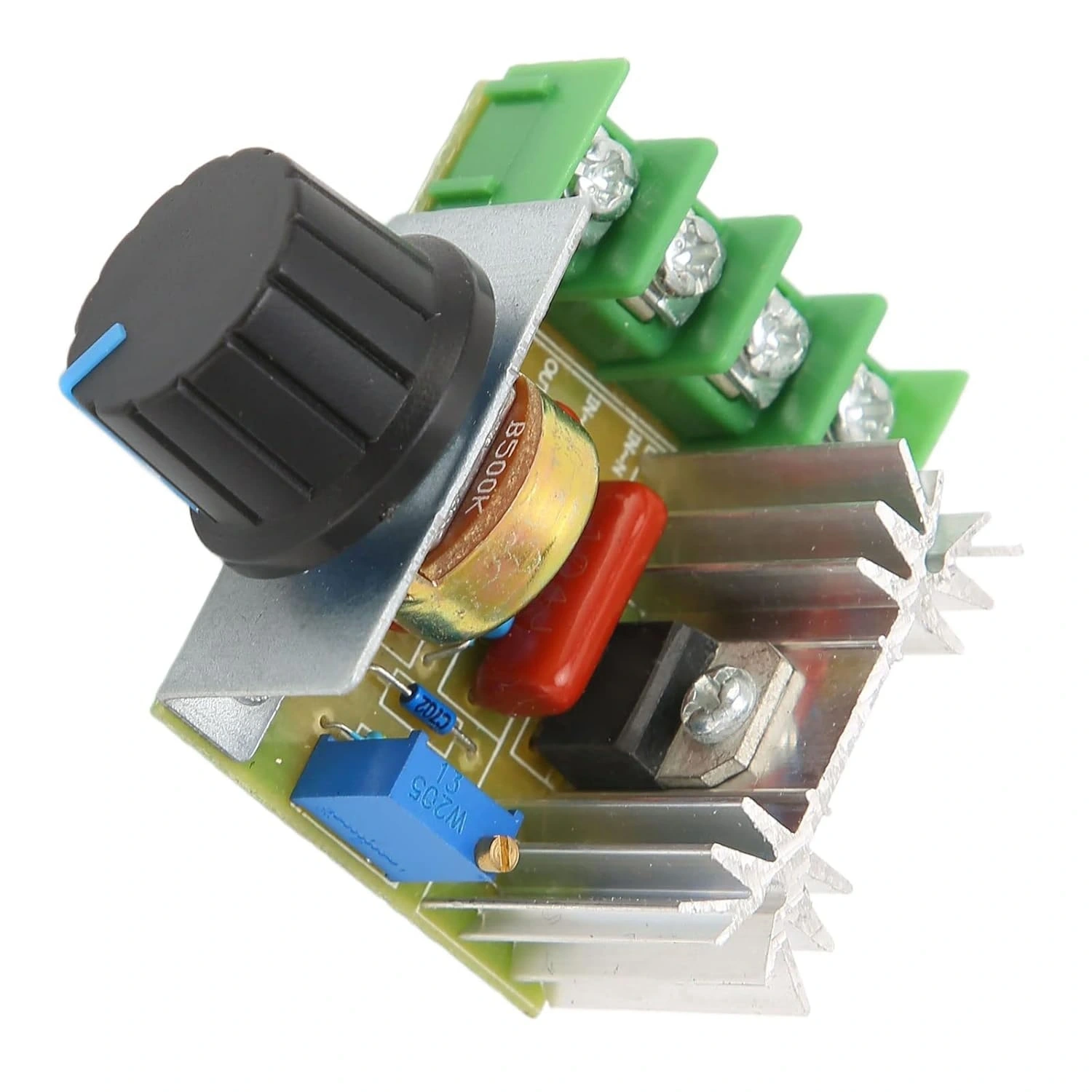

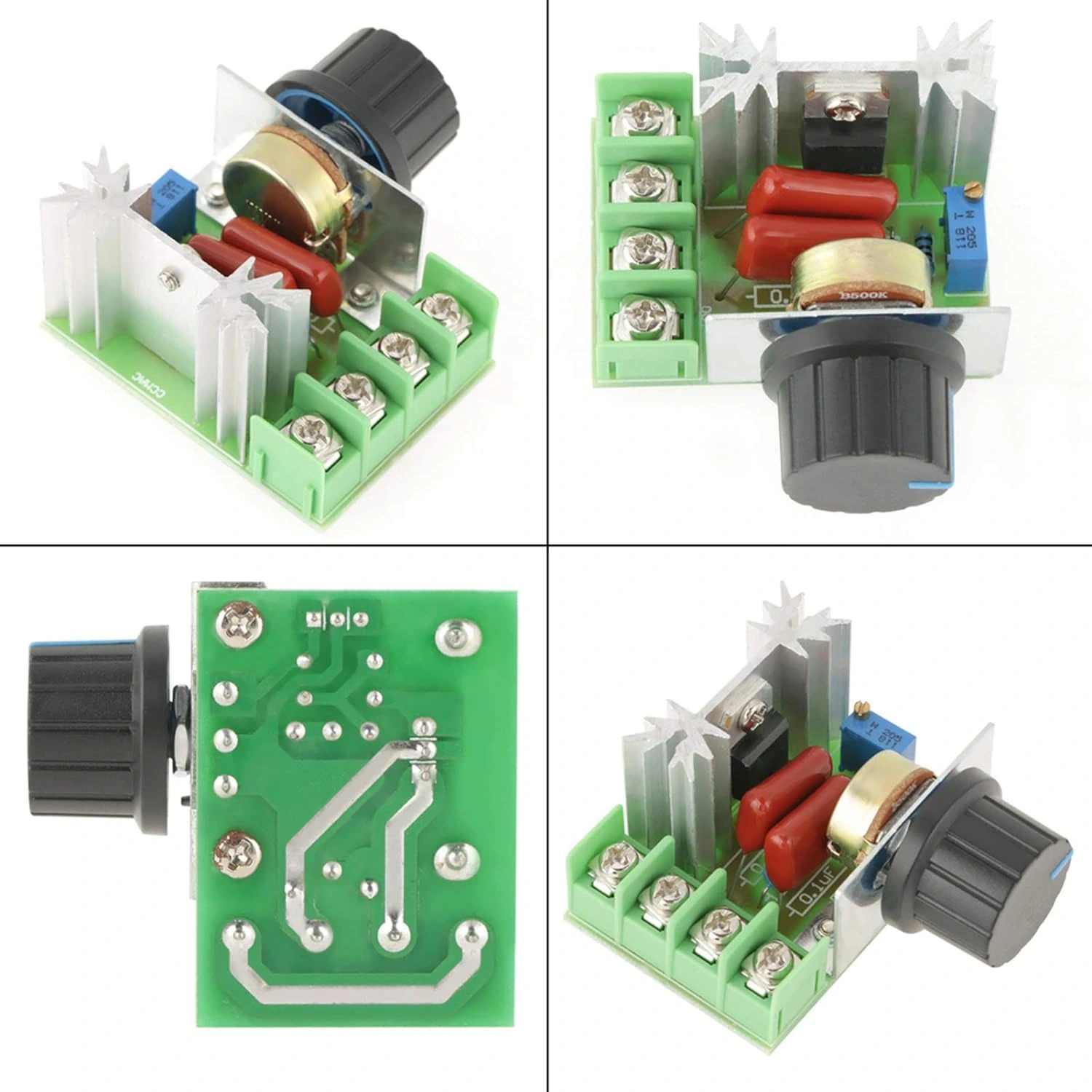

2000W Dimmer Hız Kontrol Kartı

2000W Dimmer Hız Kontrol Kartı

2000W Dimmer Hız Kontrol Kartı, AC motorlar ve rezistif yükler için geliştirilmiş güçlü bir hız ve güç kontrol modülüdür. Yüksek güç kapasitesi sayesinde fan, pompa, elektrikli ısıtıcı ve aydınlatma sistemlerinde verimli kontrol sağlar.

Bu dimmer kartı, 50-250V AC aralığında çalışır ve 2000W'a kadar yükleri sürebilir. Arduino veya diğer mikrodenetleyiciler ile uyumlu çalışabildiği gibi, üzerindeki potansiyometre ile manuel kontrole de olanak tanır.

Gerilim sıfır geçiş devresi sayesinde, elektriksel gürültüyü minimize eder ve bağlı cihazların ömrünü uzatır. Kompakt boyutu ve güvenlik özellikleri ile endüstriyel ve hobi amaçlı projelerde tercih edilir.

Yüksek kaliteli TRIAC kullanılarak tasarlanan bu dimmer kart, Motor ve Motor Sürücü Kartları kategorisinde güvenilir bir çözüm sunar.

Teknik Özellikler

2000W Dimmer Hız Kontrol Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

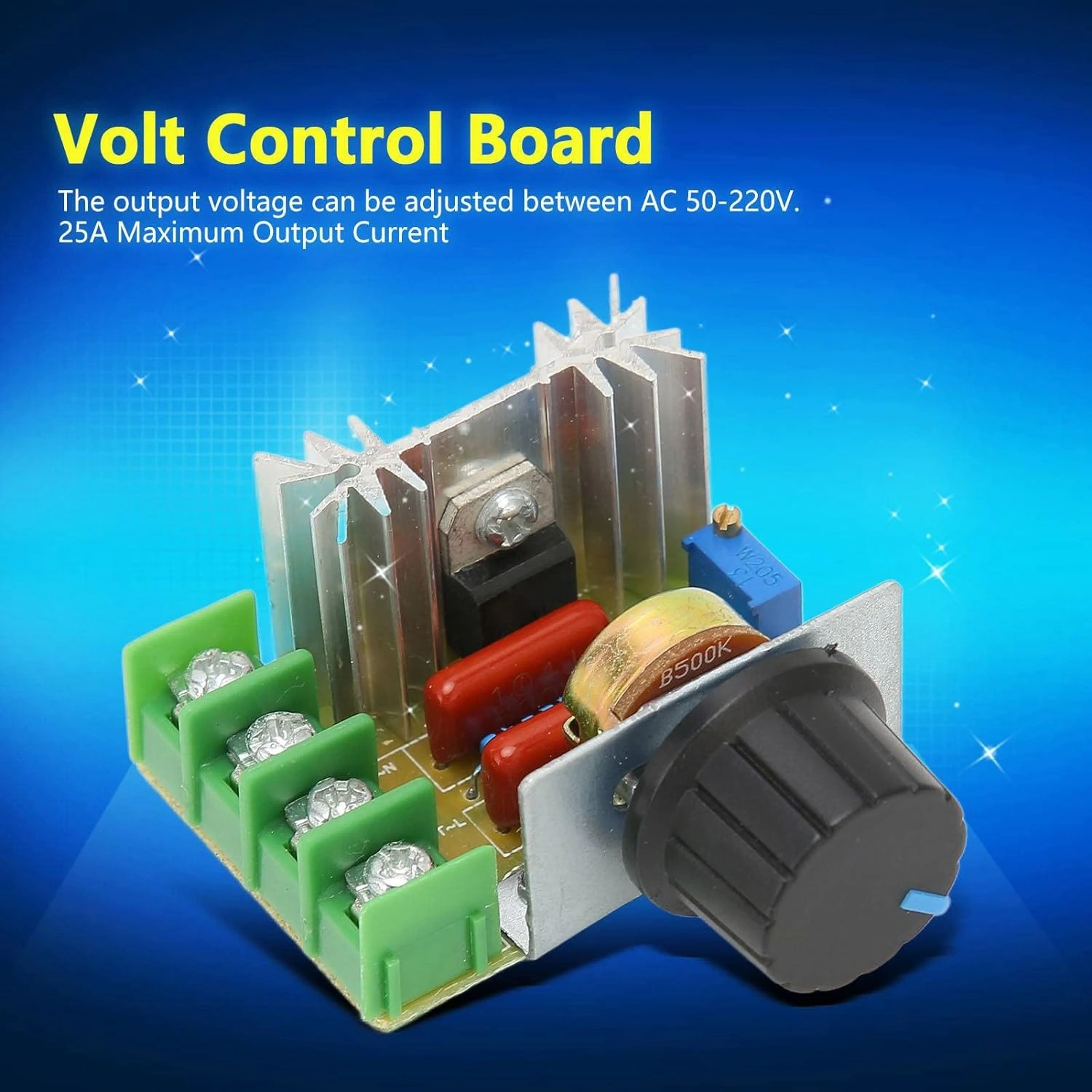

• Çalışma Voltajı: 50-250V AC>
• Maksimum Güç: 2000W / 25A>
• Çalışma Frekansı: 50/60Hz
• Kontrol Yöntemi: Faz açısı kontrolü
• Giriş Kontrolü: Potansiyometre veya harici sinyal
• Kontrol Sinyali: 0-5V DC
• Anahtar Elemanı: BTA41 veya eşdeğeri TRIAC
• Sıfır Geçiş Algılama: Var
• Sigorta Koruması: 25A (Dahil değil)
• Soğutma: Pasif soğutma (Büyük soğutucu blok)
• Çalışma Sıcaklığı: -20°C ila +70°C
• Boyutlar: 102mm x 73mm x 35mm
• Montaj Delikleri: 4 adet, 3.5mm çapında
• Bağlantı Terminalleri: Vidalı terminal bloğu

Paket İçeriği

2000W Dimmer Hız Kontrol Kartı paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x 2000W Dimmer Hız Kontrol Kartı
• 1 x Potansiyometre (Kart üzerine monte edilmiş)
• 1 x Kullanım Kılavuzu

Bağlantı ve Kullanım

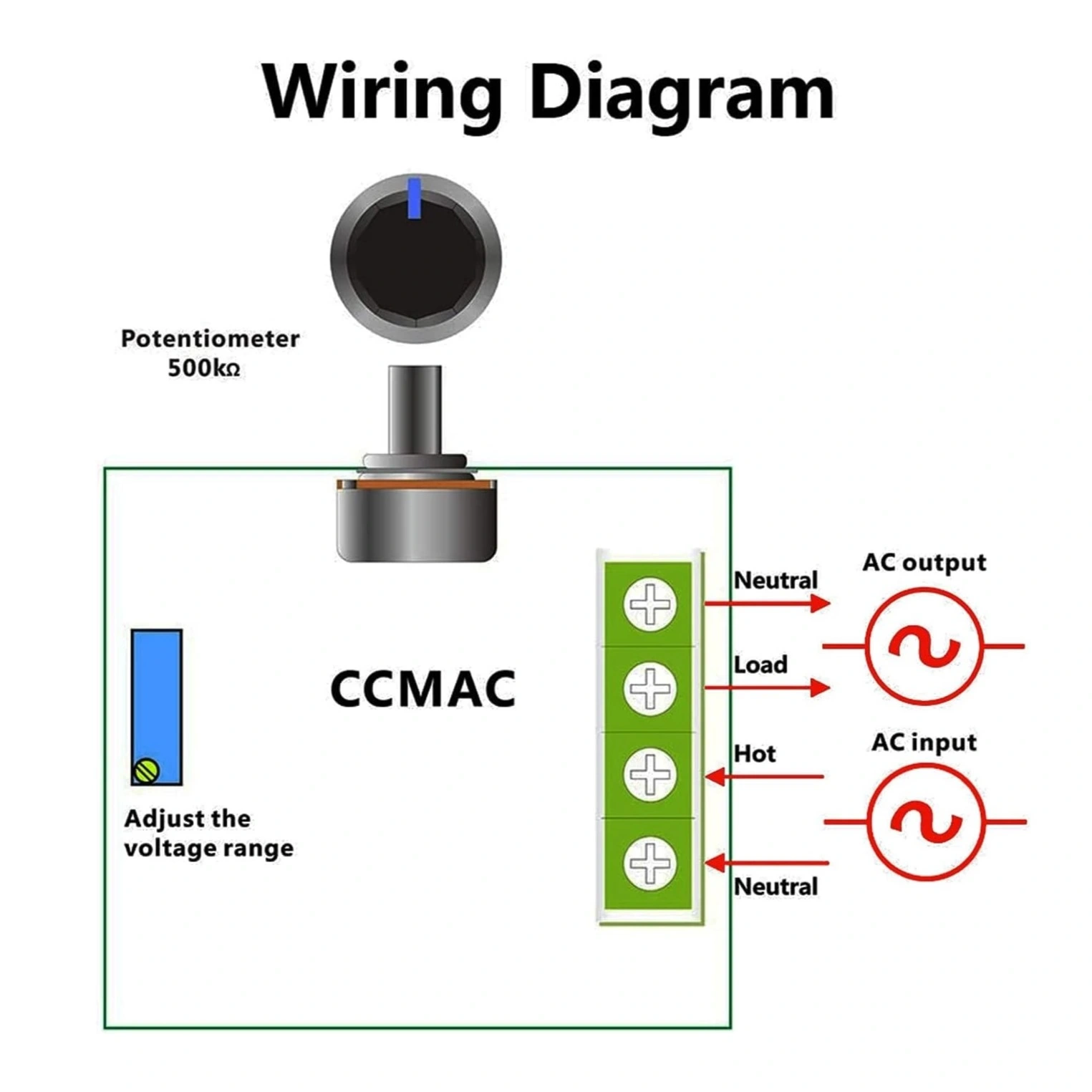

2000W Dimmer Hız Kontrol Kartının bağlantı şeması ve kullanım talimatları.

Dimmer kartının bağlantısını yapmak için aşağıdaki adımları izleyin:

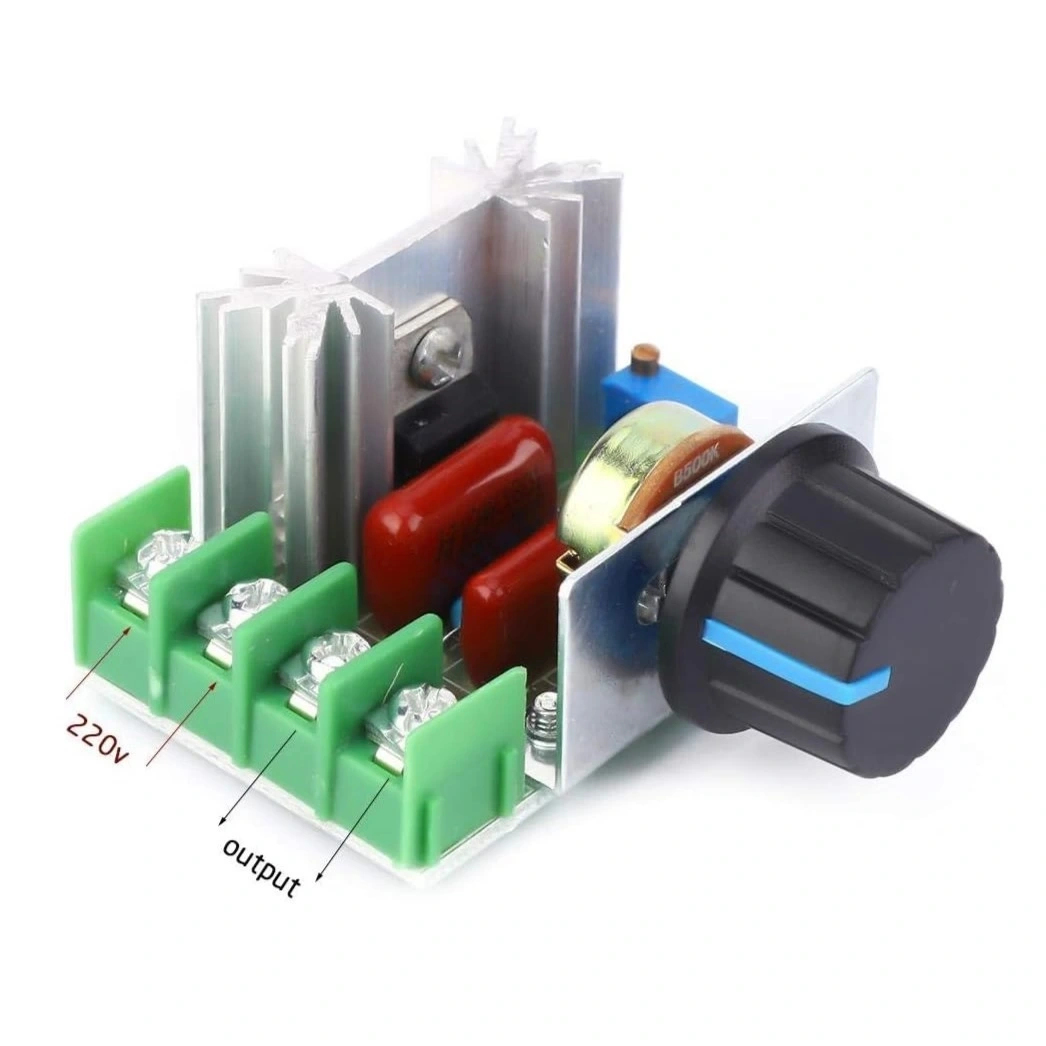

1. Güç Bağlantısı: Kartın AC giriş terminallarine şebeke elektriğini bağlayın.
2. Yük Bağlantısı: Kontrol edilecek cihazı (motor, ısıtıcı vb.) kartın çıkış terminallerine bağlayın.
3. Kontrol Bağlantısı: Dahili potansiyometreyi kullanabilir veya harici kontrol için PWM/analog sinyal bağlantısı yapabilirsiniz.

Güvenli kullanım için dikkat edilmesi gerekenler:

• Tüm bağlantıları güç kapalıyken yapın.
• Topraklama bağlantısını ihmal etmeyin.
• Maksimum güç değerini aşmayın.
• Kart çevresinde yeterli hava akışı sağlayın.
• Nem ve su temasından koruyun.
• Yüksek güçte kullanımda ek soğutucu veya fan kullanımı önerilir.

Uygulama Alanları

2000W Dimmer Hız Kontrol Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Aydınlatma Kontrolü

• Ev ve ofis aydınlatma sistemleri
• LED ve akkor lamba parlaklık kontrolü
• Sahne ve stüdyo aydınlatma sistemleri
• Sera aydınlatma otomasyonu
• Reklam panoları ışık kontrolü
• Akıllı ev aydınlatma sistemleri

Motor Hız Kontrolü

• Vantilatör ve fan hız kontrolü
• Su ve sıvı pompa debi kontrolü
• Elektrikli el aletleri hız ayarı
• Aspiratör ve havalandırma sistemleri
• Küçük çaplı torna ve freze makineleri
• Servo Motorlar dışındaki AC motor uygulamaları

Isıtma Sistemleri

• Elektrikli ısıtıcı güç kontrolü
• Endüstriyel fırın sıcaklık kontrolü
• 3D yazıcı ısıtıcı tabla kontrolü
• Kurutma sistemleri
• Seramik ve cam fırınları
• Termostatik kontrol sistemleri

Proje Örnekleri

2000W Dimmer Hız Kontrol Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Sıcaklık Kontrollü Fan Sistemi

1. Bu projede, dimmer kartı ve sıcaklık sensörü kullanılarak otomatik hız ayarlı bir soğutma sistemi tasarlanabilir. Ortam sıcaklığına göre fan hızını otomatik olarak ayarlayan bu sistem, enerji tasarrufu sağlarken optimum soğutma performansı sunar.
2. Arduino Uno, DHT22 sıcaklık sensörü ve dimmer kartı kullanarak, belirli sıcaklık eşiklerine göre fan hızını kademeli olarak artırıp azaltan bir sistem oluşturabilirsiniz. Örneğin, 25°C altında fan düşük hızda, 25-30°C arasında orta hızda, 30°C üzerinde ise tam hızda çalışabilir.
3. Sistemin verimini artırmak için LCD ekran ekleyerek mevcut sıcaklık ve fan hızını görüntüleyebilir, potansiyometre ile manuel geçersiz kılma özelliği ekleyebilirsiniz. Ayrıca zaman bazlı çalışma programları veya uzaktan kontrol özelliği de eklenebilir.

Akıllı Aydınlatma Otomasyonu

1. Bu projede, dimmer kartı ve ışık sensörü kullanarak ortam aydınlık seviyesine göre otomatik parlaklık ayarı yapan bir aydınlatma sistemi tasarlanabilir. Gün içinde değişen doğal ışık miktarına göre yapay aydınlatmanın şiddetini ayarlayan bu sistem, hem enerji tasarrufu sağlar hem de ideal aydınlatma seviyesi sunar.
2. ESP8266 NodeMCU, LDR (ışık sensörü) ve dimmer kartı kullanarak WiFi kontrollü akıllı bir aydınlatma sistemi oluşturabilirsiniz. Sistem, gün doğumu ve gün batımı zamanlarına göre veya ortam ışığına göre aydınlatma şiddetini otomatik ayarlayabilir.
3. Mobil uygulama üzerinden manuel kontrol, zaman programları ve sahne modları ekleyerek sistemi geliştirebilirsiniz. Hareket sensörleri ile entegre ederek enerji tasarrufunu daha da artırabilir, ses komutları ile kontrol özelliği ekleyebilirsiniz.

Hassas Sıcaklık Kontrollü Fırın

1. Bu projede, dimmer kartı ve hassas sıcaklık sensörleri kullanarak dijital kontrollü bir fırın sistemi tasarlanabilir. Isıtıcı elemanların gücünü hassas şekilde kontrol ederek sabit sıcaklık sağlayan bu sistem, elektronik lehimleme, reçine döküm veya yiyecek kurutma gibi uygulamalar için idealdir.
2. Arduino Mega, MAX6675 K-tipi termokupl ve dimmer kartı kullanarak PID kontrolcüsü ile çalışan hassas bir sıcaklık kontrol sistemi oluşturabilirsiniz. Sistem, önceden belirlenen sıcaklık profillerini takip edebilir ve zamana bağlı ısıtma eğrileri uygulayabilir.
3. Grafik LCD ekran ve tuş takımı ekleyerek kullanıcı arayüzü oluşturabilir, SD kart ile sıcaklık verilerini kaydedebilirsiniz. İnternet bağlantısı ekleyerek uzaktan izleme ve kontrol özelliği ile sistemi geliştirebilirsiniz.

Sorun Giderme ve İpuçları

2000W Dimmer Hız Kontrol Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Kart Çalışmıyor: Güç bağlantılarını kontrol edin. Sigorta sağlamlığını test edin. Giriş voltajının doğru olduğundan emin olun.
• Yükü Kontrol Etmiyor: TRIAC sağlamlığını kontrol edin. Potansiyometre bağlantılarını ve direnç değerini ölçün. Sıfır geçiş devresini kontrol edin.
• Düşük Güçte Çalışıyor: Soğutucunun yeterli olduğundan emin olun. Bağlantı kablolarının uygun kalınlıkta olduğunu kontrol edin. Yük tipinin uyumlu olduğunu doğrulayın.
• Aşırı Isınma Sorunu: Daha büyük soğutucu ekleyin. Fan ile zorlamalı soğutma sağlayın. Yük gücünün kart kapasitesini aşmadığından emin olun.
• Gürültülü Çalışma: RF filtresi ekleyin. Topraklama bağlantısını iyileştirin. Girişim yapabilecek elektronik cihazlardan uzak tutun.

Performans İpuçları

• Yüksek güçlerde çalışırken ek soğutucu veya fan kullanın
• Bağlantı kablolarını kısa tutun ve uygun çapta kablo kullanın
• Endüktif yükler için ek snubber devresi ekleyebilirsiniz
• Hassas kontrol için potansiyometre yerine dijital potansiyometre kullanın
• Isı dağılımını iyileştirmek için termal macun kullanın
• EMI/RFI filtreleme için giriş ve çıkışa filtre ekleyin
