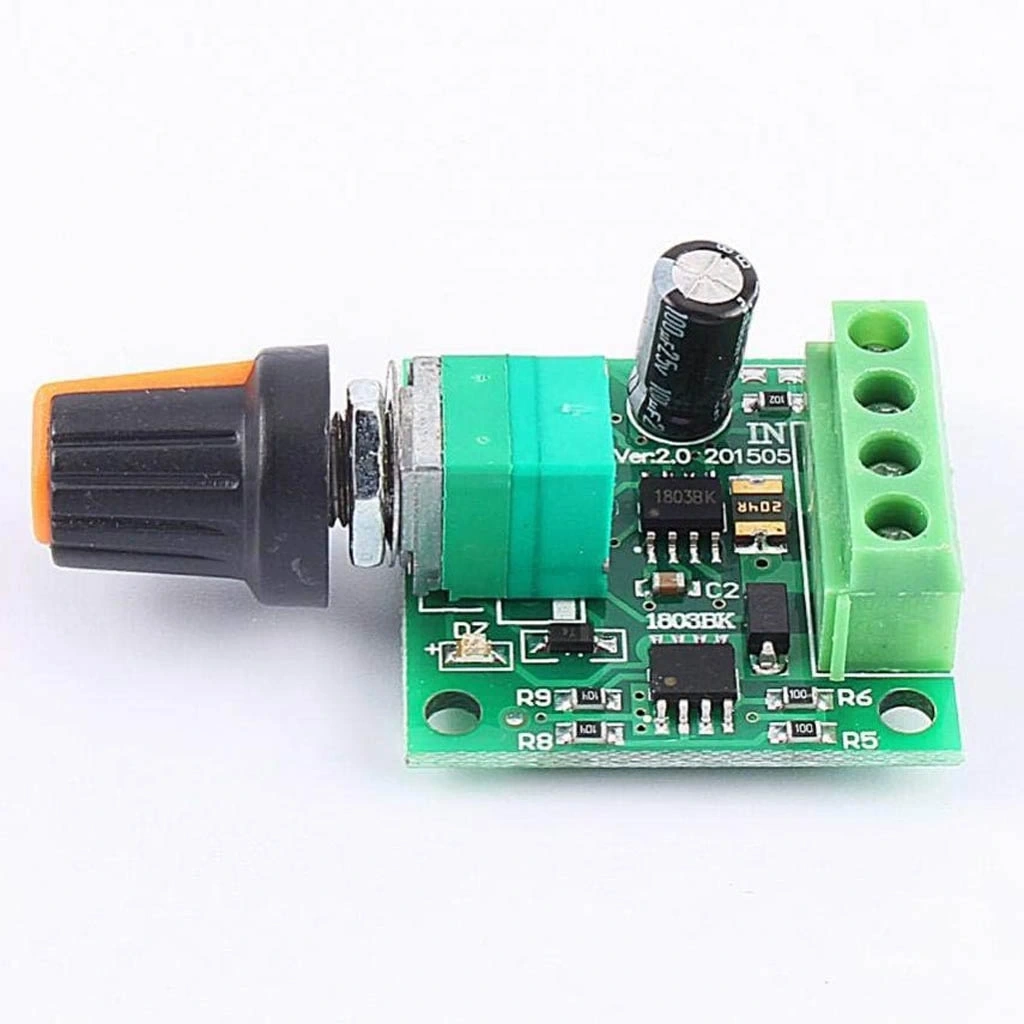

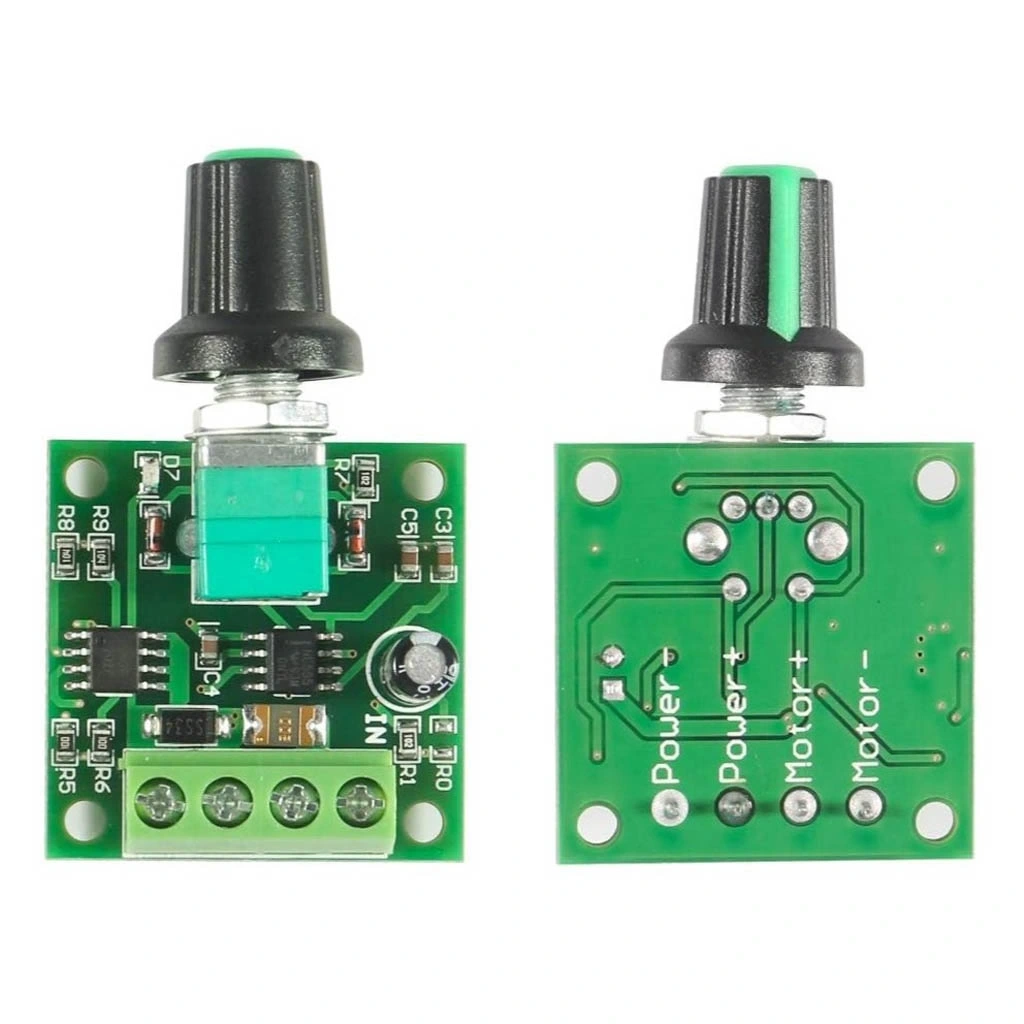

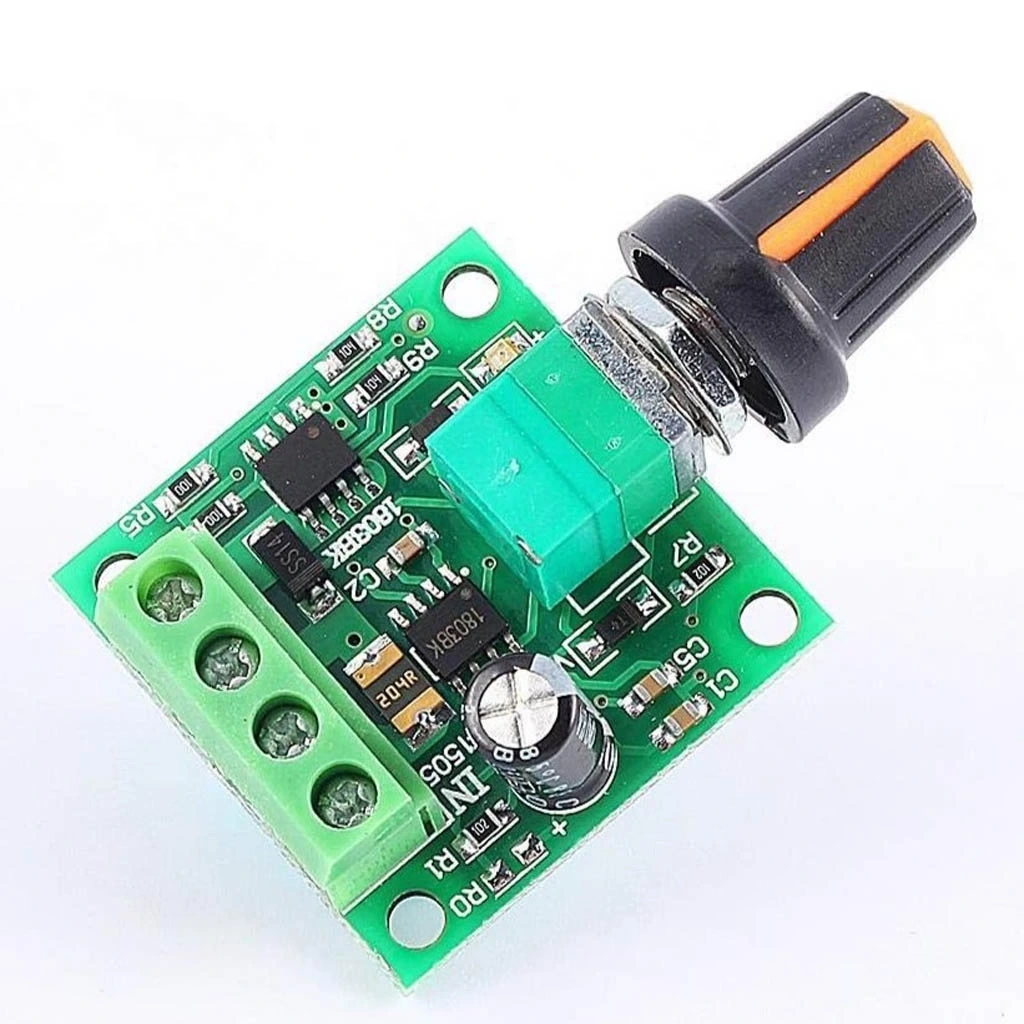

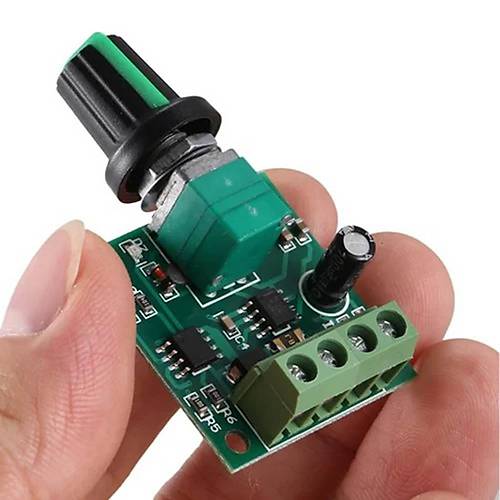

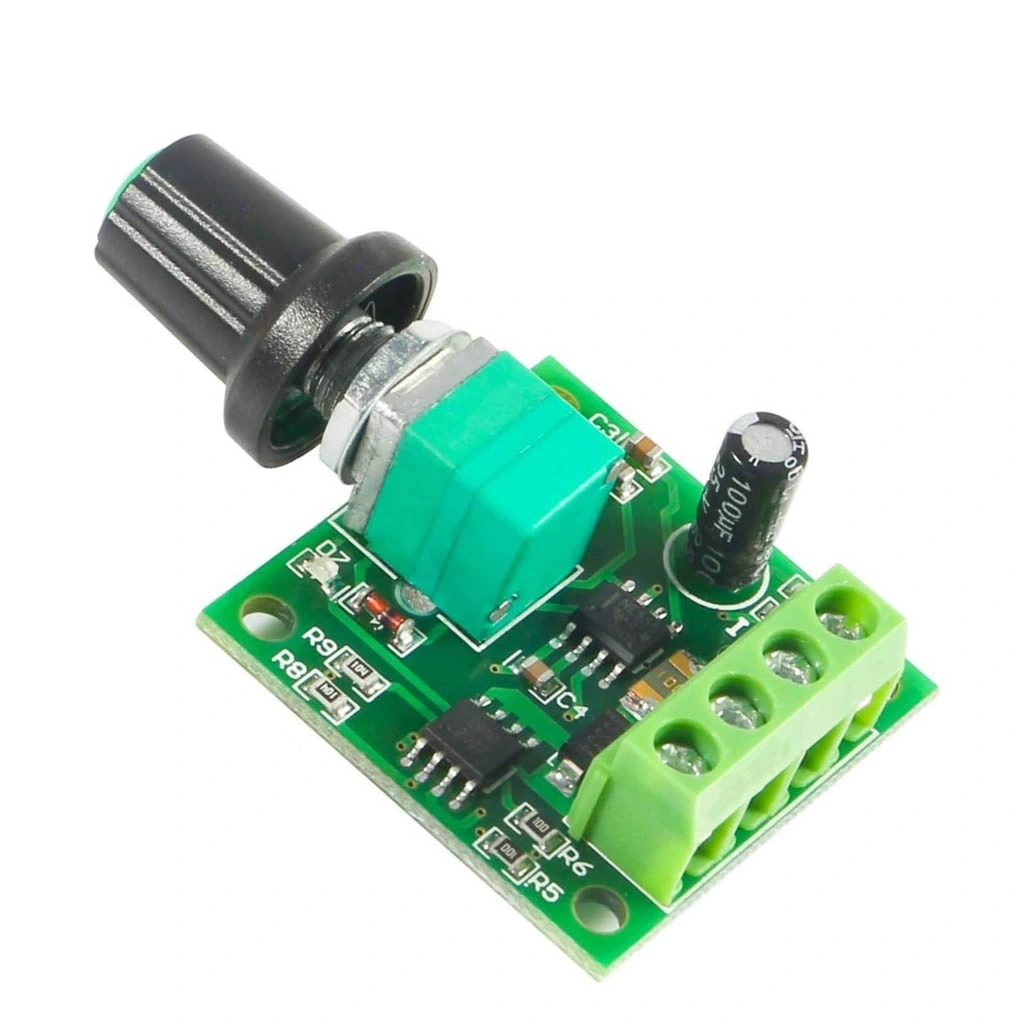

PWM DC Motor Hız Kontrol Devresi 1.8-12V 2A

PWM DC Motor Hız Kontrol Devresi 1.8-12V 2A

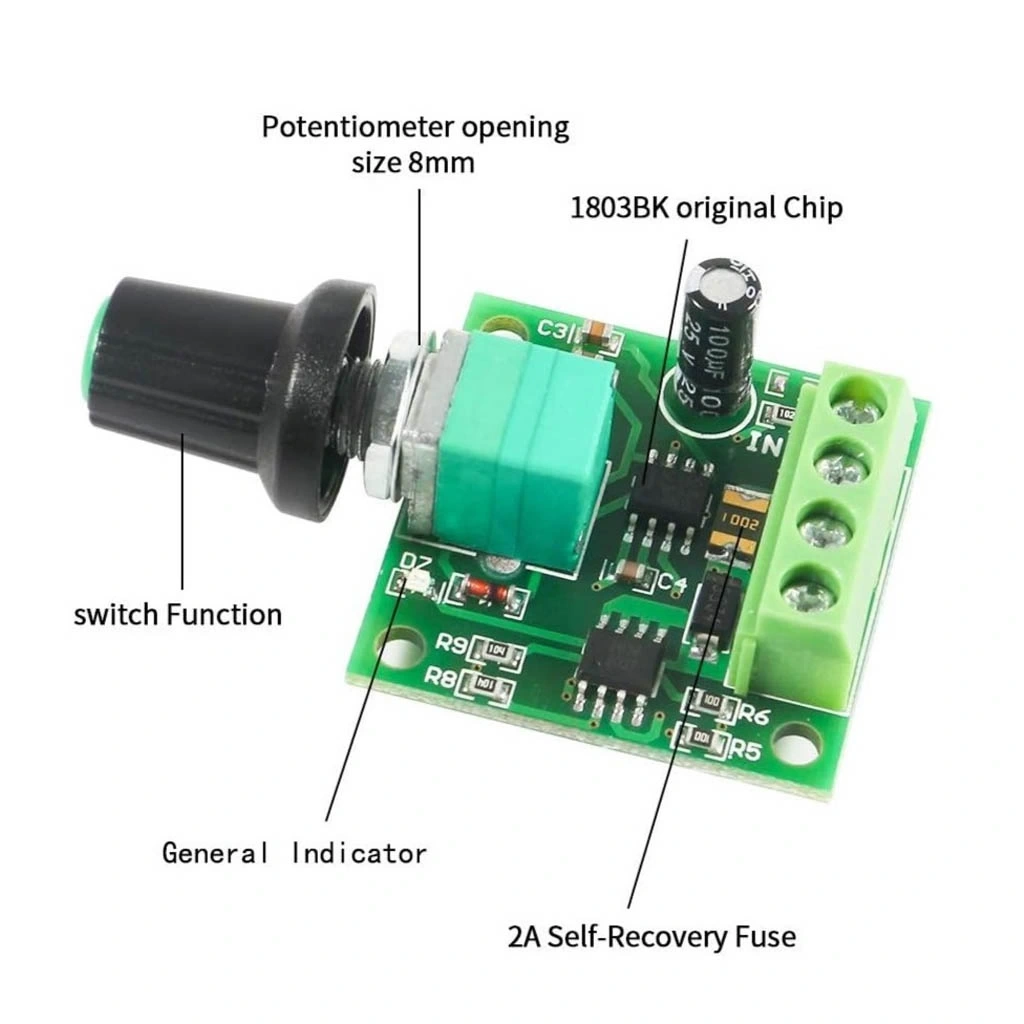

PWM DC Motor Hız Kontrol Devresi, düşük voltajlı DC motorların hızını hassas bir şekilde ayarlamanıza olanak tanıyan kompakt bir kontrol modülüdür. Üzerindeki potansiyometre sayesinde motor hızını kolayca manuel olarak kontrol edebilirsiniz.

Darbe Genişlik Modülasyonu (PWM) teknolojisi kullanan bu modül, motor hızını etkili bir şekilde değiştirirken motor torkunu korur. Çalışma voltajı 1.8V ile 12V arasında olup 2A'e kadar motoru sürebilir.

Arduino projelerinde harici bir hız kontrolörü olarak kullanılabilen bu devre, oyuncaklar, DIY robotlar, model araçlar ve fan kontrolü gibi çeşitli uygulamalar için idealdir. Küçük boyutu ve kolay kullanımı sayesinde elektronik projelerinize hemen entegre edilebilir.

Teknik Özellikler

PWM DC Motor Hız Kontrol Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 1.8V - 12V DC
• Maksimum Akım: 2A (sürekli)
• PWM Frekansı: ~25 kHz
• Kontrol Yöntemi: PWM (Darbe Genişlik Modülasyonu)
• Hız Ayarı: Potansiyometre ile 0% - 100% arası
• Kontrol Potansiyometresi: 10kΩ döner potansiyometre
• Çalışma Sıcaklığı: -10°C ~ +50°C

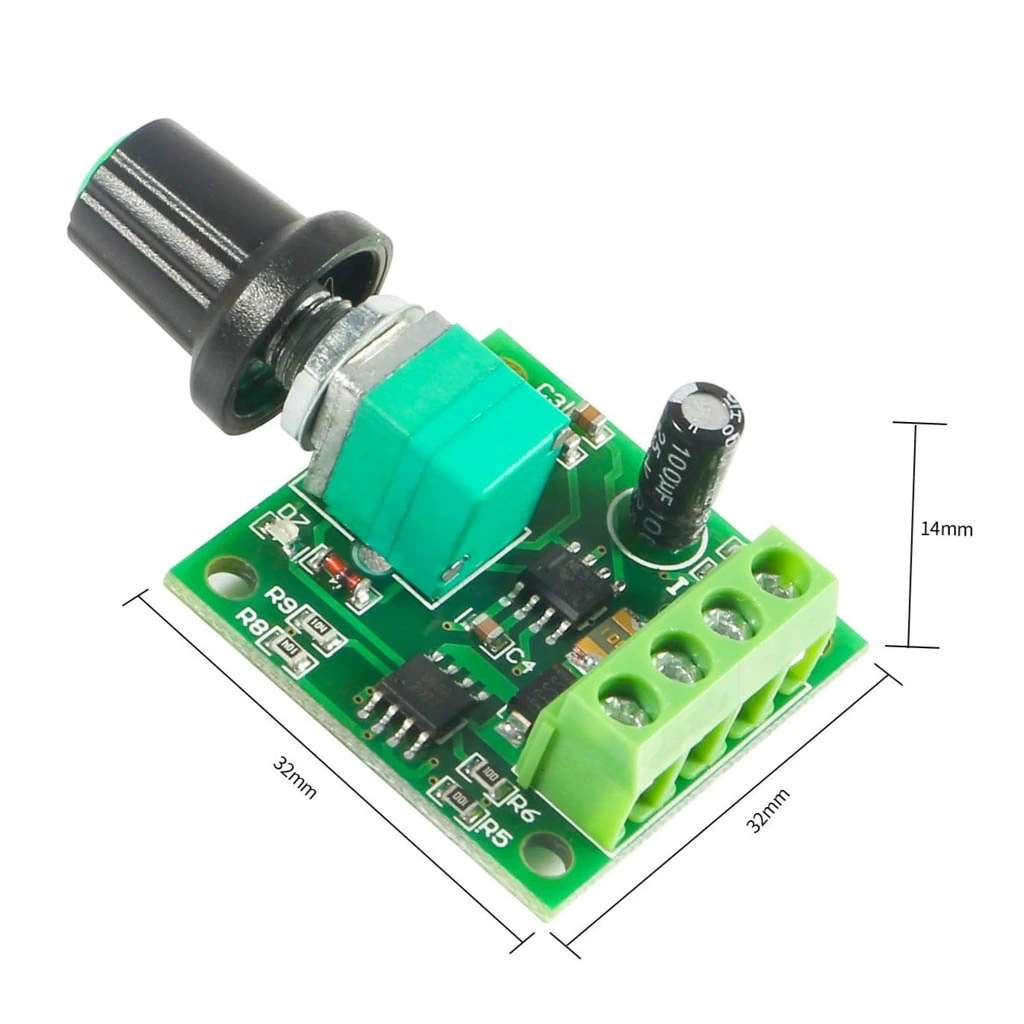

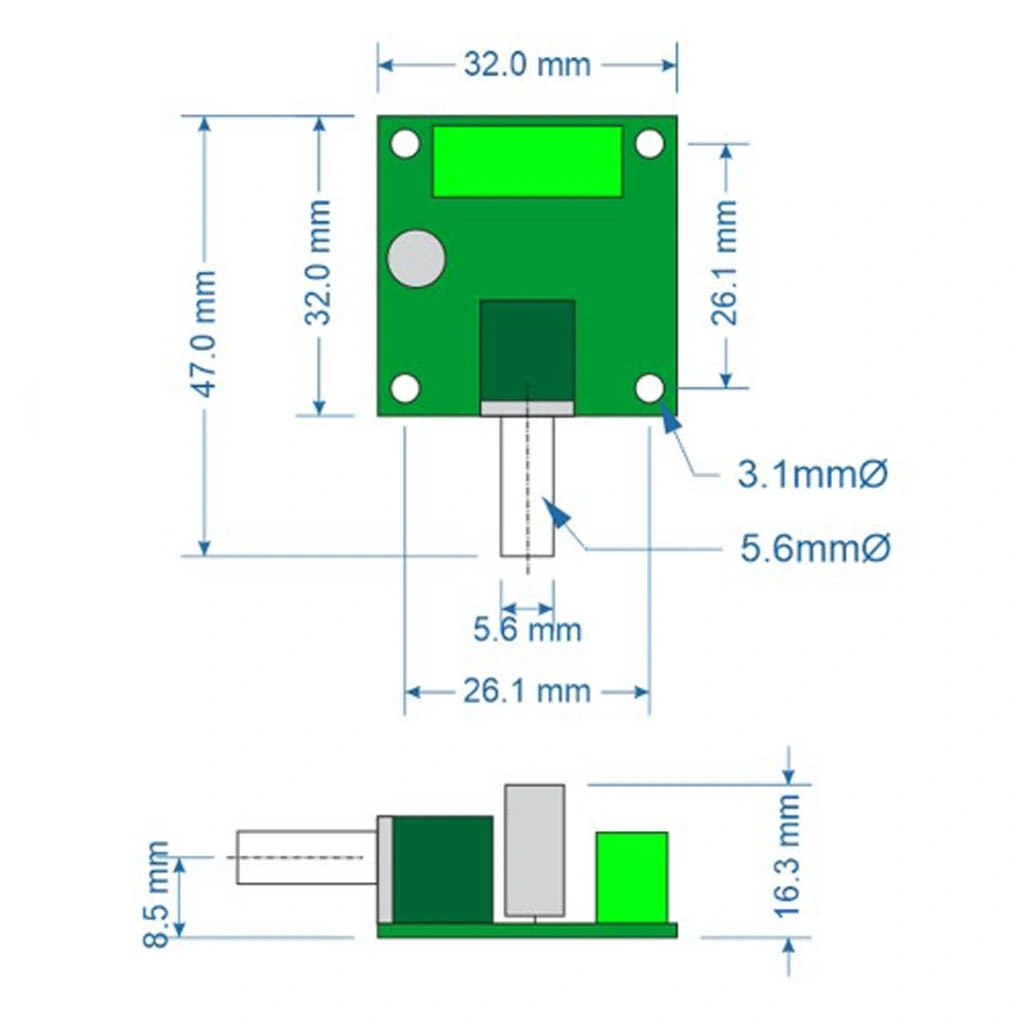

• PCB Boyutları: 25mm x 15mm x 15mm (yaklaşık)
• Bağlantı Terminalleri: Vida terminalli klemensler (giriş ve çıkış)
• Montaj Delikleri: 2 adet, 3mm çapında
• Koruma Özellikleri: Kısa devre sınırlı koruması
• Verimlilik: >90%
• Gösterge: Güç göstergesi LED'i
• Kontrol IC: 555 Timer entegresi
• Çıkış Tipi: MOSFET (N-Channel)
• Ağırlık: Yaklaşık 10.g

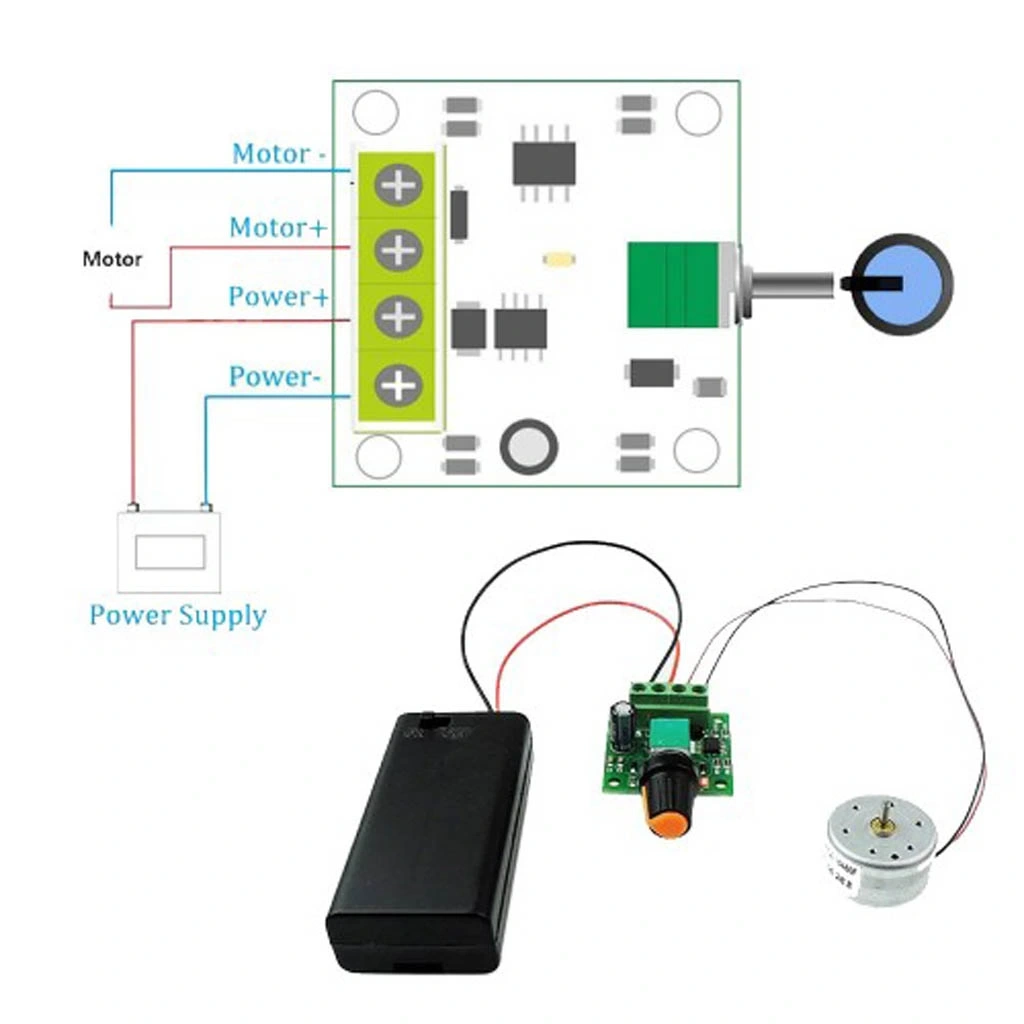

Bağlantı ve Kullanım

PWM DC Motor Hız Kontrol Devresinin elektronik projelere bağlantı şeması ve kullanım talimatları.

PWM DC Motor Hız Kontrol Devresini kullanmak için aşağıdaki adımları izleyin:

• Güç Bağlantısı:
  • Devrenin giriş terminallerine (genellikle IN+ ve IN- olarak işaretli) uygun bir DC güç kaynağı bağlayın
  • Güç kaynağı voltajı 1.8V - 12V arasında olmalıdır
  • Polariteye dikkat edin: IN+ terminali güç kaynağının pozitif ucuna, IN- terminali negatif ucuna (GND) bağlanmalıdır
• Motor Bağlantısı:
  • DC motoru çıkış terminallerine (genellikle OUT+ ve OUT- olarak işaretli) bağlayın
  • Motorun voltaj değerinin, uygulanan giriş voltajına uygun olduğundan emin olun

Devre üzerindeki potansiyometreyi saat yönünde çevirerek motor hızını artırabilir, saat yönünün tersine çevirerek azaltabilirsiniz. Potansiyometre tam olarak sıfır konumuna getirildiğinde motor durur.

Bu hız kontrol devresi, Arduino veya diğer mikrodenetleyicilerle birlikte kullanılabilir. Arduino'nun 5V çıkışı, kontrol devresine güç kaynağı olarak bağlanabilir veya PWM çıkışı, potansiyometre yerine kullanılarak dijital kontrol sağlanabilir.

Bu modül, Motor ve Motor Sürücü Kartları kategorisinde bulunan düşük voltajlı DC motorları sürmek için tasarlanmıştır. Step motorlar veya servo motorlar için uygun değildir.

Uygulama Alanları

PWM DC Motor Hız Kontrol Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

DIY ve Hobi Projeleri

• Model araç, tekne ve uçak projeleri
• Basit robot uygulamaları
• Mini conveyor (taşıyıcı) sistemleri
• Küçük fan kontrolü

Ev Projeleri

• Akvaryum su pompası kontrolü
• Küçük havalandırma sistemleri
• DIY karıştırıcılar
• LED aydınlatma parlaklık kontrolü

Eğitim Projeleri

• Motor kontrol prensipleri öğretimi
• PWM teknolojisi demonstrasyonu
• STEM eğitim kitleri
• Elektronik laboratuvar deneyleri

Proje Örnekleri

PWM DC Motor Hız Kontrol Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Ayarlanabilir DIY Karıştırıcı

Bir DC motor, PWM hız kontrol devresi, küçük bir güç kaynağı ve karıştırıcı pervanesi kullanarak ayarlanabilir hızlı bir karıştırıcı yapabilirsiniz. Motor, 3D baskılı veya ahşap bir standa monte edilir, ucuna uygun bir pervane veya karıştırıcı ucu takılır. PWM kontrol devresi, karıştırıcının hızını hassas bir şekilde ayarlamanıza olanak tanır. Bu özellikle laboratuvar ortamında, küçük ölçekli kimyasal deneylerde veya hobi amaçlı çalışmalarda kullanışlıdır. Ek olarak, bir zamanlayıcı devresi ekleyerek karıştırma süresini otomatikleştirebilirsiniz. Güvenlik için, motoru ve elektronik bileşenleri koruyacak bir muhafaza tasarlayın ve sıvılarla temas eden kısımlar için su geçirmez önlemler alın. Bu basit ama etkili karıştırıcı, özellikle reçine karıştırma, boya hazırlama veya küçük çaplı gıda hazırlıkları için ideal bir yardımcıdır. Güç kaynağı olarak 9V pil veya 12V adaptör kullanılabilir.

Akıllı Fan Kontrolörü

Arduino Nano, DHT22 sıcaklık/nem sensörü, 12V DC fan ve PWM hız kontrol devresi kullanarak ortam koşullarına göre otomatik ayarlanan bir fan kontrol sistemi yapabilirsiniz. DHT22 sensörü, ortam sıcaklığını ve nemini sürekli olarak ölçer. Arduino, bu verilere göre fanın optimum hızını hesaplar ve PWM kontrol devresine uygun sinyal gönderir. Sıcaklık arttıkça, fan hızı otomatik olarak artar; sıcaklık düştüğünde ise fan hızı azalır veya fan tamamen durur. Bir LCD ekran eklenerek mevcut sıcaklık, nem ve fan hızı görüntülenebilir. Ayrıca manuel kontrol için butonlar eklenebilir. Bu sistem; bilgisayar kasaları, kapalı elektronik sistemler, küçük seralarda veya evcil hayvan barınaklarında kullanılabilir. Enerji verimliliği sağlar ve gürültüyü azaltırken optimum soğutma performansı sunar. Gece modu ekleyerek, belirli saatlerde fan hızını düşürebilir veya tamamen kapatabilirsiniz.

RC Model Tekne Hız Kontrolü

PWM hız kontrol devresi, 6V DC motor, bir mikro servo, mini alıcı-verici modülü ve lipo batarya kullanarak basit bir uzaktan kumandalı tekne yapabilirsiniz. PWM kontrol devresi, tekne motorunun hızını ayarlamak için kullanılır, servo motor ise dümen kontrolünü sağlar. İki kanallı bir RC verici, teknenin yönünü ve hızını kontrol eder. İlk kanal servo motorun açısını ayarlarken, ikinci kanal PWM devresinin hızını kontrol eder. Motorun etrafına su geçirmez bir muhafaza yerleştirilerek suyun motor ve elektronik bileşenlere zarar vermesi önlenir. Tekne gövdesi olarak hazır bir oyuncak tekne modifiye edilebilir veya su geçirmez malzemelerden kendi tasarımınızı oluşturabilirsiniz. Bu proje, elektronik ve mekanik prensipleri öğrenmek için harika bir başlangıç noktasıdır. Ek olarak, su seviyesi sensörü ve otomatik pompa ekleyerek, tekneye su sızması durumunda otomatik su tahliye sistemi eklenebilir.

Sorun Giderme ve İpuçları

PWM DC Motor Hız Kontrol Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Çalışmıyor: Giriş voltajını kontrol edin, polarite doğruluğunu kontrol edin, potansiyometrenin konumunu kontrol edin.
• Aşırı Isınma: Motor akımının 2A limitini aşmadığından emin olun, soğutma ekleyin, daha büyük bir sürücüye geçmeyi düşünün.
• Düşük Hız Aralığı: Besleme voltajını kontrol edin, motorun devreye uyumlu olduğundan emin olun.
• Gürültülü Çalışma: PWM frekansı nedeniyle olabilir, giriş ve çıkışa kapasitör ekleyin, motor kablolarını kısaltın.
• Potansiyometre Duyarsızlığı: Potansiyometrenin kirlendiğini veya aşındığını kontrol edin, gerekirse değiştirin.

Performans İpuçları

• En iyi performans için motorun nomimal voltajına yakın değerde güç kaynağı kullanın.
• Uzun kablo kullanımında sinyal kaybını azaltmak için kalın kablo tercih edin.
• Ani akım çekilmesini engellemek için yumuşak başlatma sağlayan bir başlangıç rutini planlayın.
• Devreyi korumak için giriş tarafına bir sigorta ekleyin.
• Endüktif yüklerden kaynaklanan geri EMF'yi önlemek için motor paraleline flyback diyot ekleyin.

Paket İçeriği

• 1 adet PWM DC Motor Hız Kontrol Devresi 1.8-12V 2A
