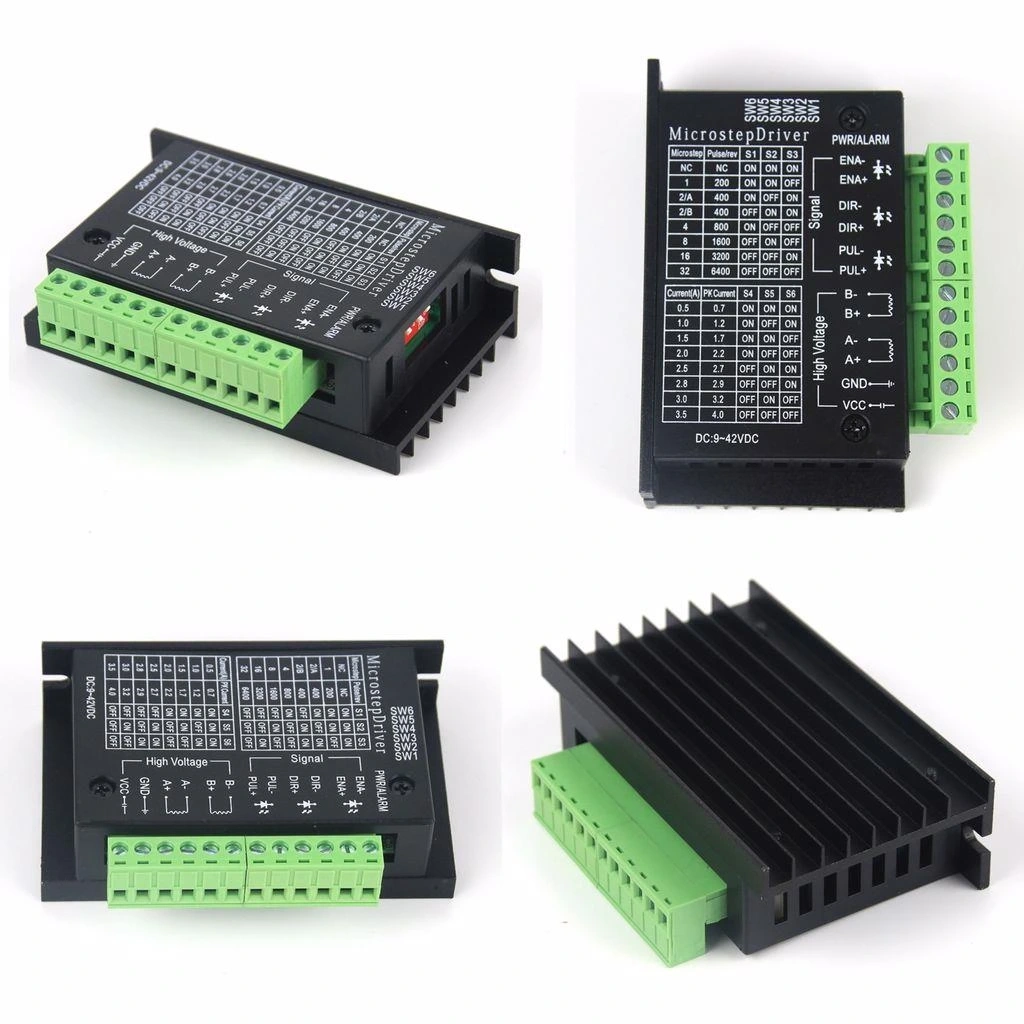

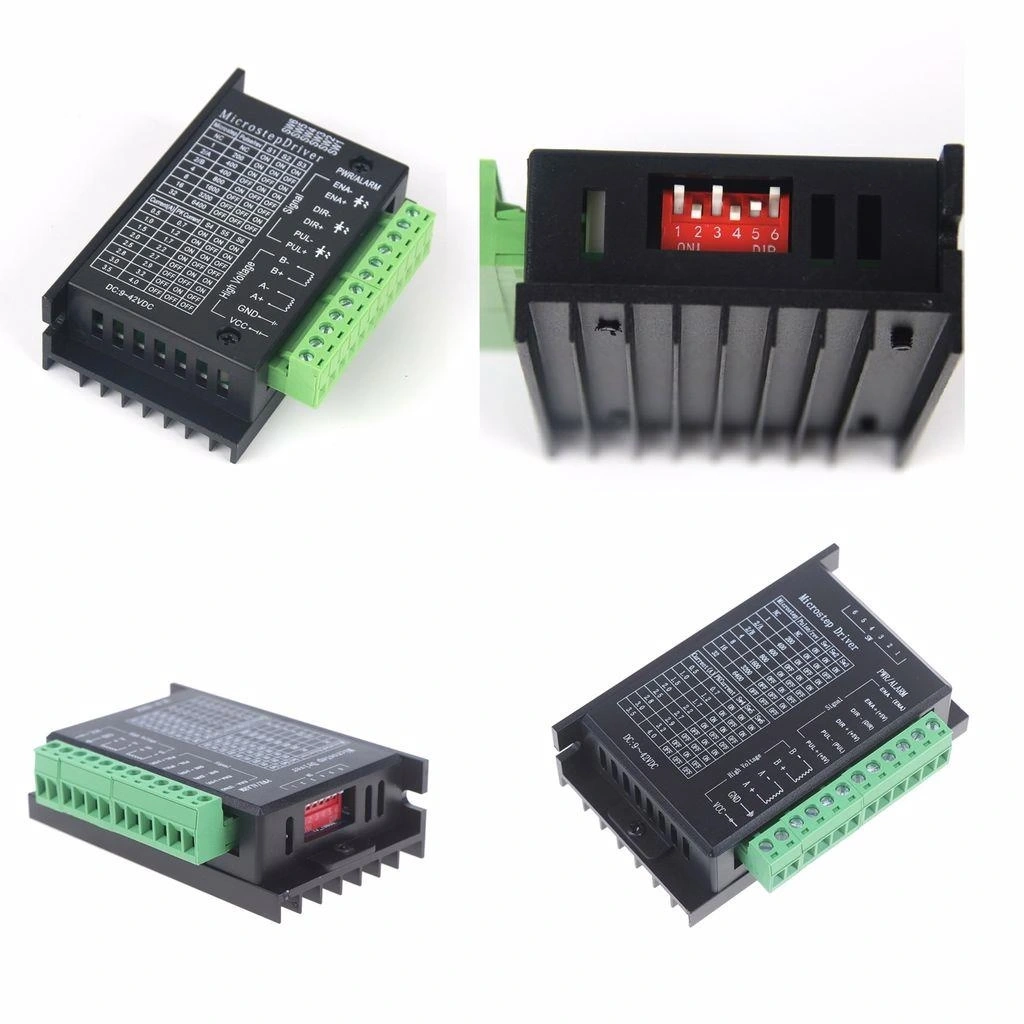

TB6600 4A Step Motor Sürücü ve Kontrol Kartı

TB6600 4A Step Motor Sürücü ve Kontrol Kartı

TB6600 4A Step Motor Sürücü ve Kontrol Kartı, Toshiba'nın yüksek performanslı TB6600 motor sürücü entegresini temel alan, endüstriyel uygulamalar için tasarlanmış güçlü bir step motor kontrol çözümüdür. 9-42V geniş çalışma voltaj aralığı ve 0.5A-4A arası ayarlanabilir akım çıkışı sayesinde NEMA 17, NEMA 23, NEMA 34 gibi farklı boyutlardaki step motorları kolaylıkla sürebilme kabiliyetine sahiptir. Mikrostep bölünme özelliği ile 1, 2, 4, 8, 16, 32 adım modlarını destekleyerek hassas konum kontrolü gerektiren uygulamalar için idealdir.

Kart üzerinde bulunan hız, ivme ve yön kontrolü için harici bağlantı noktaları ile Arduino, diğer mikrodenetleyiciler veya CNC kontrol sistemleri ile sorunsuz entegrasyon sağlar. Optokuplör izolasyonlu giriş sinyalleri ve çeşitli koruma devreleri ile endüstriyel ortamlarda güvenilir çalışma sunar. Ayrıca, üzerindeki DIP switchler sayesinde kolay konfigürasyon imkanı sunarak, karmaşık ayarlamalar gerektirmeden hızlı kurulum yapılmasına olanak tanır.

TB6600 motor sürücü kartı, CNC makineleri, 3D yazıcılar, lazer kesiciler, robotik sistemler ve otomatik besleme mekanizmaları gibi hassas hareket kontrolü gerektiren projelerde yaygın olarak kullanılmaktadır. Güçlü soğutma kapasitesi ve kaliteli PCB tasarımı sayesinde uzun süreli ve yoğun kullanımlarda bile stabil çalışma performansı göstermektedir. Bu sağlam ve güvenilir sürücü kartı, hobi projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına hitap eden, kullanıcı dostu ve maliyet-etkin bir motor kontrol çözümüdür.

---

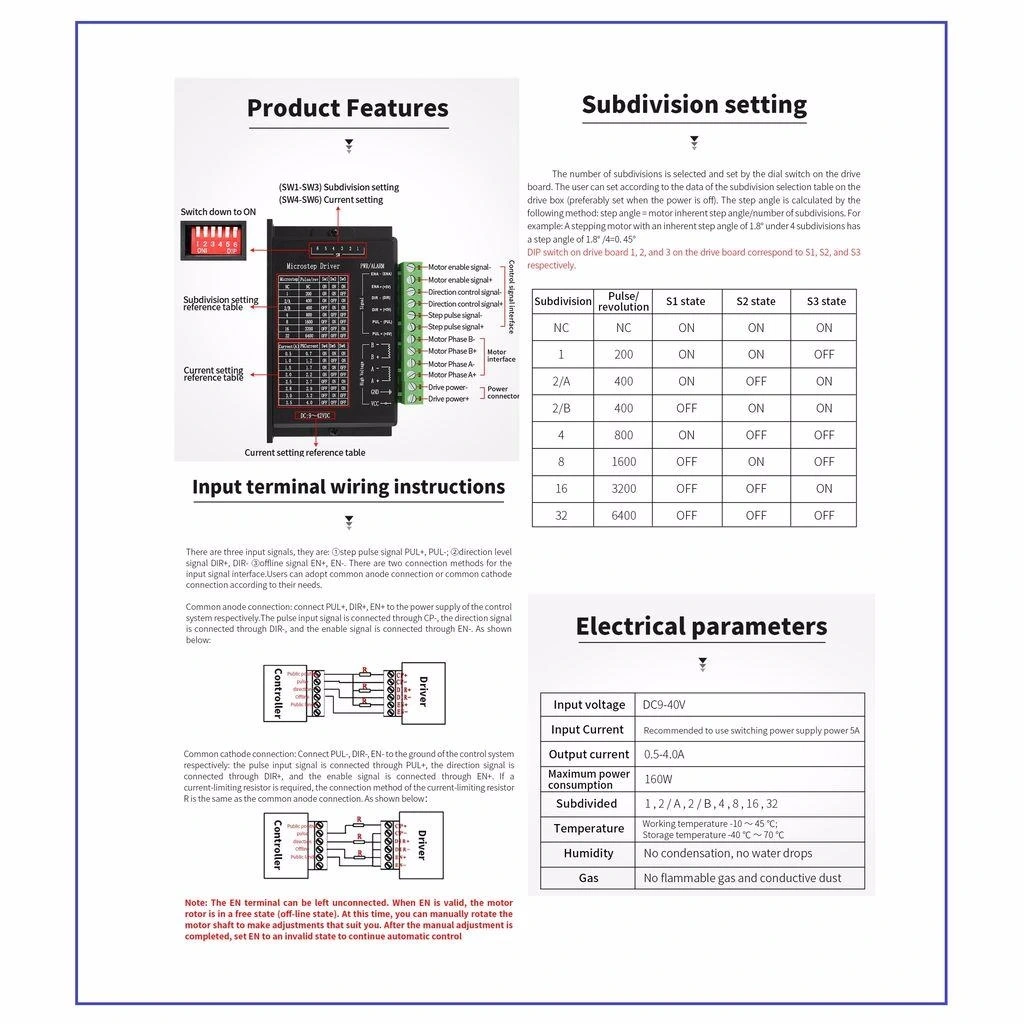

Teknik Özellikler

TB6600 4A Step Motor Sürücü ve Kontrol Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Sürücü Entegresi: Toshiba TB6600HG
• Çalışma Voltajı: 9V-42V DC
• Çıkış Akımı: 0.5A-4A (ayarlanabilir)
• Akım Ayarları: 0.5A, 1A, 1.5A, 2A, 2.5A, 3A, 3.5A, 4A (DIP switch ile)
• Mikrostep Çözünürlüğü: Tam adım, 1/2, 1/4, 1/8, 1/16, 1/32 (DIP switch ile ayarlanabilir)
• Giriş Sinyalleri: PUL (Pulse), DIR (Direction), ENA (Enable)
• Sinyal İzolasyonu: Optokuplör izolasyonlu giriş
• Sinyal Voltajı: 5-24V (yüksek seviye)
• PUL Sinyal Frekansı: 0-100KHz
• Bekleme Akımı: Otomatik %60 akım azaltma
• Motor Türü: 2 fazlı bipolar step motorlar
• Uyumlu Motorlar: NEMA 17, NEMA 23, NEMA 34 (akım değerine bağlı)
• Koruma Özellikleri:
  • Aşırı sıcaklık koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Düşük voltaj ve yüksek voltaj koruması
• Soğutma: Alüminyum soğutucu ve fan montaj deliği
• Çalışma Sıcaklığı: -10°C ~ 45°C
• Nem Direnci: %90 bağıl nem altında (yoğuşmasız)
• Bağlantı Terminalleri:
  • Motor çıkışları: A+, A-, B+, B-
  • Güç girişi: VCC, GND
  • Kontrol girişleri: PUL+, PUL-, DIR+, DIR-, ENA+, ENA-
• Montaj Delikleri: 4 adet 3.5mm çaplı
• Kart Boyutları: 96mm × 56mm × 33mm (fan ve soğutucu dahil)
• Ağırlık: Yaklaşık 150g

---

Özellikler ve Avantajlar

TB6600 4A Step Motor Sürücü ve Kontrol Kartının sunduğu özellikler ve avantajlar.

Yüksek Performans ve Güvenilirlik

TB6600 sürücü kartının performans özellikleri ve güvenilirliğini sağlayan faktörler:

• Güçlü Sürücü Entegresi:
  • Toshiba TB6600HG PWM akım kontrolü teknolojisi
  • Yüksek hızlı MOSFET çıkış katı
  • Düşük ısı üretimi ve verimli çalışma
  • Geniş adım frekansı çalışma aralığı (0-100KHz)
  • Saniyede 20,000 adıma kadar hızlı çalışma imkanı
• Koruma Sistemleri:
  • Aşırı sıcaklık otomatik koruma devresi
  • Motor kısa devre koruması
  • Aşırı akım sınırlandırma
  • Ters voltaj koruması
  • Voltaj dalgalanmalarına karşı dayanıklılık
• Termal Yönetim:
  • Geniş alüminyum soğutucu ile etkili ısı dağıtımı
  • Fan takılabilir soğutucu tasarımı
  • Uzun süreli kullanımda termal stabilite
  • Endüstriyel ortamlarda güvenli çalışma sıcaklığı aralığı
  • Yüksek akım değerlerinde bile verimli ısı yönetimi
• Sinyal İzolasyonu:
  • Tüm kontrol girişlerinde optokuplör izolasyonu
  • Gürültülü endüstriyel ortamlarda güvenli çalışma
  • Mikrodenetleyici devresinin motor gürültüsünden korunması
  • Farklı voltaj seviyelerinde çalışan sistemlerle uyumluluk
  • EMI/RFI parazitlerinin etkisini azaltma

Geniş Uyumluluk ve Esneklik

TB6600 sürücünün farklı motorlar ve sistemlerle uyumlu çalışmasını sağlayan özellikler:

• Motor Uyumluluğu:
  • NEMA 17, NEMA 23, NEMA 34 serisi step motorlar ile çalışabilme
  • 2 fazlı bipolar step motorlar için optimize edilmiş sürüş
  • 4, 6, 8 kablolu step motorlar (uygun bağlantı ile)
  • Geniş empedans aralığında çalışabilen sürücü katı
  • 0.5-4A arası farklı motor akım değerlerine uyum
• Kontrol Sistemi Entegrasyonu:
  • Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle kolay bağlantı
  • Mach3, LinuxCNC, GRBL gibi CNC kontrol yazılımlarıyla uyumluluk
  • PLC sistemleri ile endüstriyel otomasyon entegrasyonu
  • 5V-24V arası geniş sinyal voltaj uyumluluğu
  • Hem TTL hem de endüstriyel kontrol seviyeleriyle çalışabilme
• Ayarlanabilir Çalışma Parametreleri:
  • DIP switch ile kolay mikrostep ayarı (1, 1/2, 1/4, 1/8, 1/16, 1/32)
  • DIP switch ile 8 farklı akım seviyesi ayarı
  • Enable (ENA) pini ile motor aktivasyonu/deaktivasyonu kontrolü
  • Otomatik durma akımı azaltma özelliği
  • Farklı uygulama ihtiyaçlarına göre özelleştirilebilir çalışma modu
• Güç Kaynağı Esnekliği:
  • 9V-42V arası geniş besleme voltajı aralığı
  • Farklı voltaj seviyesindeki güç kaynaklarıyla çalışabilme
  • Pil, adaptör veya regüle DC güç kaynağı ile kullanım
  • Voltaj dalgalanmalarına karşı dayanıklı tasarım
  • Düşük güç tüketimli bekleme modu

Kullanım Kolaylığı ve Montaj

TB6600 sürücü kartının kullanım ve montaj avantajları:

• Kolay Konfigürasyon:
  • DIP switch ile hızlı ve kolay ayarlama imkanı
  • Programlama veya özel yazılım gerektirmeyen kurulum
  • Açık etiketleme ve anlaşılır kontrol bağlantıları
  • Detaylı kullanım kılavuzu ve bağlantı şeması
  • Hızlı başlangıç için basit kurulum prosedürü
• Bağlantı Kolaylığı:
  • Vida terminalli güçlü bağlantı noktaları
  • Açıkça etiketlenmiş terminal blokları
  • Standart 2.54mm/3.5mm terminal aralıkları
  • Farklı kablo kalınlıklarına uygun geniş terminal ağızları
  • Sökülebilir terminal blokları ile kolay bağlantı ve bakım
• Montaj Özellikleri:
  • Standart montaj delikleri (3.5mm çapında 4 delik)
  • DIN ray montaj aparatı uyumluluğu (opsiyonel)
  • Kompakt boyutlar ile dar alanlara uyum
  • Farklı yönlerde montaja uygun simetrik tasarım
  • Endüstriyel panel montajı için uygun form faktörü
• Görsel Durum Göstergeleri:
  • Güç durumu LED göstergesi
  • Hata durumu ve çalışma modu bildirimleri
  • Kolay sorun giderme için durum indikatörleri
  • Kurulum ve ayar kontrolü için görsel geri bildirim
  • Operasyon sırasında sistem durumunu izleme imkanı

Endüstriyel Kalite ve Dayanıklılık

TB6600 sürücünün uzun ömürlü ve güvenilir çalışmasını sağlayan kalite özellikleri:

• Sağlam Donanım:
  • Kaliteli FR-4 sınıfı PCB malzemesi
  • Anodize alüminyum soğutucu
  • Yüksek güvenilirlikli Toshiba entegre devresi
  • Endüstriyel sınıf komponentler ve bağlantı elemanları
  • Yüksek akım taşıma kapasiteli PCB yolları
• Çalışma Ortamı Dayanıklılığı:
  • Geniş çalışma sıcaklığı aralığı (-10°C ~ 45°C)
  • Yüksek nem direnci (%90 bağıl nem, yoğuşmasız)
  • Titreşim ve şoklara karşı dayanıklı komponent montajı
  • Endüstriyel ortamlardaki elektriksel gürültüye karşı koruma
  • Toz ve kirlenmeye karşı dayanıklı tasarım
• Güvenlik Standartları:
  • Kısa devre ve aşırı yük koruma devreleri
  • Uluslararası güvenlik standartlarına uygun tasarım
  • EMC (Elektromanyetik Uyumluluk) standartlarına uygunluk
  • Düşük EMI (Elektromanyetik Girişim) yayılımı
  • CE uyumluluk potansiyeli
• Uzun Ömürlü Tasarım:
  • Yüksek kaliteli elektrolitik kapasitörler
  • Yüksek sıcaklık dayanımlı lehim bağlantıları
  • Aşırı akım ve voltaj darbelerine karşı koruma devreleri
  • Sürekli çalışma için tasarlanmış termal yönetim
  • Sağlam terminaller ve bağlantı noktaları

---

Uygulama Alanları

TB6600 4A Step Motor Sürücü ve Kontrol Kartının kullanım alanları ve örnek uygulamalar.

CNC Makineleri ve Kesim Sistemleri

TB6600'ün CNC uygulamalarındaki kullanım alanları:

• CNC Router Sistemleri:
  • X, Y, Z eksen kontrolleri için hassas sürücü
  • Ahşap, plastik, alüminyum işleme makineleri
  • Hızlı ve hassas pozisyonlama gerektiren operasyonlar
  • Mach3, LinuxCNC, GRBL ile tam uyumlu çalışma
  • Mikrostep özelliği ile yüksek hassasiyetli kesim
• Lazer Kesici ve Gravür Makineleri:
  • Hassas lazer konumlandırma mekanizmaları
  • Yüksek hızlı lazer kafası hareketleri
  • Mikrostep özelliği ile detaylı gravür işlemleri
  • Farklı güçteki lazer sistemleri ile uyumluluk
  • Kompakt lazer makineleri için ideal sürücü çözümü
• Plazma Kesim Sistemleri:
  • Ağır iş plazma makineleri için güçlü motor kontrolü
  • Endüstriyel metal kesim uygulamaları
  • Yüksek tork gerektiren eksen hareketleri
  • Kesim kalitesini artıran hassas pozisyonlama
  • Zorlu endüstriyel ortamlarda güvenilir performans
• PCB Delme ve İşleme Makineleri:
  • Yüksek hassasiyetli delik delme operasyonları
  • Küçük step motorlar için hassas kontrol
  • Mikroadımlama ile hassas kontur izleme
  • Hızlı konum değiştirme gerektiren uygulamalar
  • Otomatik alet değiştirme sistemleri

3D Yazıcılar ve Additive Manufacturing

TB6600'ün 3D baskı teknolojilerindeki uygulamaları:

• FDM 3D Yazıcılar:
  • X, Y, Z eksen kontrolleri için yüksek hassasiyetli sürüş
  • Ekstruder/filament besleyici motor kontrolü
  • Büyük format 3D yazıcılar için güçlü motor sürücüsü
  • Mikroadımlama ile daha pürüzsüz yüzey kalitesi
  • Marlin, Repetier, Klipper gibi yazılımlarla uyumluluk
• SLA/DLP 3D Yazıcılar:
  • Z eksen platformu için hassas yükseklik kontrolü
  • Mikron seviyesinde hassas katman kalınlığı ayarı
  • Ağır reçine tanklarını kaldırmak için yüksek tork
  • Düşük hızda titreşimsiz hareket sağlama
  • SLA reçine yazıcılarında düzgün katman geçişleri
• Filament Ekstrüder Sistemleri:
  • Filament üretim makinelerinde hassas besleme kontrolü
  • Sabit hızda extrusion için kararlı motor sürüşü
  • Filament sarma sistemlerinde senkronize motor kontrolü
  • Filament çapı kontrolü için hassas hız ayarı
  • Uzun süreli filament üretimi için güvenilir çalışma
• Özel 3D Baskı Sistemleri:
  • Büyük ölçekli beton/seramik baskı makineleri
  • Çok eksenli karma baskı sistemleri
  • Biyoprinting cihazları için hassas kontrol
  • Metal toz baskı sistemlerinde eksen kontrolü
  • Gıda baskı makinelerinde hassas dozajlama

Robotik ve Otomasyon Sistemleri

TB6600'ün robotik ve otomasyon projelerindeki kullanımları:

• Robot Kol ve Manipülatörler:
  • Eklem motorlarının hassas pozisyon kontrolü
  • Yük taşıyan robot kollarında yüksek tork sağlama
  • Tekrarlanabilir hassas hareketler için mikroadımlama
  • Delta ve SCARA robotlarında hızlı ve hassas konumlandırma
  • Endüstriyel robotik sistemlerde güvenilir motor sürüşü
• Konveyör ve Besleme Sistemleri:
  • Hassas hız kontrolü gerektiren konveyör hatları
  • Malzeme taşıma ve sıralama sistemleri
  • Paketleme makinelerindeki besleme mekanizmaları
  • Senkronize çalışan çoklu konveyör sistemleri
  • Dozajlama ve dolum makineleri
• Otomasyon ve PLC Sistemleri:
  • Fabrika otomasyonunda hassas hareket kontrolü
  • PLC kontrollü endüstriyel ekipmanlar
  • Üretim hatlarında pozisyonlama sistemleri
  • Kalite kontrol ve test ekipmanları
  • Endüstriyel kapı, geçiş ve asansör sistemleri
• Görüntüleme ve İzleme Sistemleri:
  • Pan/tilt kamera sistemleri
  • Teleskop ve astronomik izleme düzenekleri
  • Güvenlik kamerası konumlandırma sistemleri
  • Otomatik odaklama ve zoom mekanizmaları
  • Solar panel güneş takip sistemleri

Özel Uygulamalar ve Hobi Projeleri

TB6600'ün diğer özel kullanım alanları ve DIY projeler:

• Bilimsel ve Laboratuvar Ekipmanları:
  • Otomatik pipetleme sistemleri
  • Mikroskop otomasyonu ve örnek konumlandırma
  • Laboratuvar test cihazları
  • Otomatik titrasyon sistemleri
  • Spektrometre ve analitik cihaz mekanizmaları
• Tekstil ve Dokuma Makineleri:
  • İplik sarma ve bobin sistemleri
  • CNC nakış makineleri
  • Otomatik kumaş kesim sistemleri
  • Dokuma tezgahı kontrol mekanizmaları
  • Dikiş ve overlok makineleri için besleme kontrolü
• DIY ve Hobi Projeleri:
  • Ev yapımı CNC makineleri
  • Arduino tabanlı robotik projeler
  • Teleskop ve kamera izleme sistemleri
  • Müzik enstrümanları ve sanat enstalasyonları
  • Elektromanyetik bobinleme makineleri
• Eğitim ve Araştırma:
  • Robotik ve mekatronik eğitim platformları
  • Üniversite laboratuvar ekipmanları
  • STEM eğitim setleri ve demonstrasyon cihazları
  • Mühendislik proje prototipleri
  • Motor kontrol sistemleri araştırmaları

---

Kurulum ve Bağlantı

TB6600 4A Step Motor Sürücü ve Kontrol Kartının kurulum ve bağlantı detayları.

Temel Bağlantı Şeması

TB6600 sürücü kartının temel bağlantı bilgileri:

• Güç Bağlantısı:
  • VCC terminali: 9V-42V DC güç kaynağı pozitif ucu
  • GND terminali: Güç kaynağı negatif ucu
  • Tavsiye edilen güç kaynağı: Motor akımının en az 1.5 katı kapasiteli
  • Güç kaynağı filtresi: 470μF kapasitör (güç girişinde)
  • Ters polarite koruması için diğer güvenlik önlemleri
• Motor Bağlantısı:
  • A+, A-: Birinci bobin uçları
  • B+, B-: İkinci bobin uçları
  • 2 fazlı bipolar step motor bağlantısı
  • Motor kablolarının doğru fazlama ve eşleştirmesi
  • 4 kablolu, 6 kablolu ve 8 kablolu motor bağlantı şemaları
• Kontrol Sinyalleri:
  • PUL+ ve PUL-: Adım (pulse) sinyali girişi
  • DIR+ ve DIR-: Yön (direction) sinyali girişi
  • ENA+ ve ENA-: Sürücü aktivasyon (enable) sinyali
  • 5V-24V sinyal voltaj uyumluluğu
  • Optokuplör izolasyonlu giriş bağlantısı
• Sinyal Bağlantısı İçin Seri Direnç:
  • 5V sinyal için önerilen seri direnç: 270Ω-1KΩ
  • 12V sinyal için önerilen seri direnç: 1KΩ-2KΩ
  • 24V sinyal için önerilen seri direnç: 2KΩ-2.7KΩ
  • Ortak (common) GND bağlantısı gerekliliği
  • Sinyal gürültü filtreleme önerileri

DIP Switch Ayarları

TB6600 sürücü kartının konfigürasyon ayarları:

• Akım Ayar DIP Switch'leri (SW1-SW3):
  • SW1-OFF, SW2-OFF, SW3-OFF: 0.5A çıkış akımı
  • SW1-ON, SW2-OFF, SW3-OFF: 1.0A çıkış akımı
  • SW1-OFF, SW2-ON, SW3-OFF: 1.5A çıkış akımı
  • SW1-ON, SW2-ON, SW3-OFF: 2.0A çıkış akımı
  • SW1-OFF, SW2-OFF, SW3-ON: 2.5A çıkış akımı
  • SW1-ON, SW2-OFF, SW3-ON: 3.0A çıkış akımı
  • SW1-OFF, SW2-ON, SW3-ON: 3.5A çıkış akımı
  • SW1-ON, SW2-ON, SW3-ON: 4.0A çıkış akımı
• Mikroadım Ayar DIP Switch'leri (SW4-SW6):
  • SW4-ON, SW5-ON, SW6-ON: Tam adım (1)
  • SW4-OFF, SW5-ON, SW6-ON: Yarım adım (1/2)
  • SW4-ON, SW5-OFF, SW6-ON: 1/4 adım
  • SW4-OFF, SW5-OFF, SW6-ON: 1/8 adım
  • SW4-ON, SW5-ON, SW6-OFF: 1/16 adım
  • SW4-OFF, SW5-OFF, SW6-OFF: 1/32 adım
• Bekleme (Standby) Akımı Ayarı (SW7):
  • SW7-ON: Motorlar durduğunda akımı %60'a düşürme
  • SW7-OFF: Motorlar durduğunda tam akım (ısınma daha fazla)
• DIP Switch Kullanım İpuçları:
  • Ayarları değiştirmeden önce güç kaynağını kapatın
  • Motor tipine ve üretici önerilerine göre uygun akım ayarı yapın
  • Yüksek çözünürlük için 1/16 veya 1/32 mikroadım kullanın
  • Yüksek hız gerektiren uygulamalarda tam adım veya 1/2 adım tercih edin
  • Isınma sorunlarını azaltmak için bekleme akım düşürme özelliğini aktifleştirin

Arduino ve Mikrodenetleyici Bağlantısı

TB6600'ün Arduino ve diğer kontrol sistemleri ile kullanımı:

• Arduino Bağlantı Örneği:
  • Arduino dijital pin → 1KΩ direnç → PUL+ (adım sinyali)
  • Arduino dijital pin → 1KΩ direnç → DIR+ (yön sinyali)
  • Arduino dijital pin → 1KΩ direnç → ENA+ (etkinleştirme sinyali)
  • PUL-, DIR-, ENA- pinleri → Arduino GND
  • Ortak GND bağlantısının önemi (sinyal ve güç)
• Örnek Arduino Kodu:
  • Temel step motor kontrol fonksiyonları
  • Hız ve ivme kontrolü için zaman ayarlı darbe oluşturma
  • Yön kontrol mantığı
  • Motor aktivasyon yönetimi
  • Rampalı hızlanma ve yavaşlama algoritmaları
• Diğer Mikrodenetleyici Platformları:
  • Raspberry Pi bağlantı şeması ve örnekleri
  • ESP32/ESP8266 entegrasyonu
  • STM32 ve diğer ARM mikrodenetleyiciler
  • PIC ve AVR tabanlı sistemlerle bağlantı
  • FPGA ve endüstriyel kontrol sistemleri
• Özel Kontrol Çözümleri:
  • CNC kontrol kartları ile bağlantı (GRBL, TinyG vb.)
  • Hazır CNC kontroller (Mach3, LinuxCNC) için bağlantı şeması
  • PLC sistemleri ile entegrasyon yöntemleri
  • Çoklu eksen kontrol sistemleri kurulumu
  • Motion kontrol yazılımları için arayüz bağlantıları

Montaj ve Soğutma Önerileri

TB6600 sürücü kartının optimum performans için montaj ve soğutma tavsiyeleri:

• Mekanik Montaj:
  • Sağlam ve titreşimsiz bir yüzeye montaj
  • Montaj vidalarının boyutu ve uygun sıkma torku
  • Metal kabin veya DIN ray montaj seçenekleri
  • Diğer elektronik komponentlerden yeterli mesafe bırakma
  • Erişilebilir terminal bloklarına sahip yönde montaj
• Termal Yönetim:
  • Yeterli hava akışı için minimum 30mm boşluk bırakma
  • Yüksek akım uygulamalarında fan soğutma gerekliliği
  • Soğutucu yüzeyleri arasına termal macun uygulaması
  • Maksimum ortam sıcaklığı sınırları (45°C)
  • Çoklu sürücü kullanımında kümülatif ısı yönetimi
• Kablo Yönetimi:
  • Sinyal ve güç kablolarının fiziksel ayrımı
  • Elektromanyetik girişim (EMI) azaltma teknikleri
  • Uygun kablo kesitleri (güç için min. 18 AWG, sinyal için 22-24 AWG)
  • Bükülü çift (twisted pair) kullanımının avantajları
  • Kablo uzunluğu sınırlamaları ve önerileri
• Güvenlik Önlemleri:
  • Topraklama ve gürültü azaltma teknikleri
  • İzolasyon bariyerleri ve güvenlik mesafeleri
  • Sigorta ve aşırı akım koruma cihazları
  • Acil durdurma devresi entegrasyonu
  • Endüstriyel standartlara uygun kurulum pratikleri

---

İleri Seviye Kullanım

TB6600 4A Step Motor Sürücü Kartının ileri seviye kullanım senaryoları ve optimizasyon teknikleri.

Hız ve İvme Kontrolü

Step motorların hız ve ivme parametrelerinin optimize edilmesi:

• Hız Profili Oluşturma:
  • S-eğrisi hızlanma/yavaşlama profilleri
  • Trapezoidal hız profili implementasyonu
  • Jerk-sınırlı hareket planlaması
  • Farklı hız bölgelerinde optimum performans ayarları
  • Rezonans ve titreşim önleyici hız bölgeleri belirleme
• İvme Sınırlamaları:
  • Motor tork-hız eğrisine göre maksimum ivme hesaplama
  • Mekanik sistemin ivme kısıtlamalarını belirleme
  • Yük momentinin ivme üzerindeki etkisi
  • Uygulama tipine göre ivme optimizasyonu
  • Dinamik ivme kontrolü algoritmaları
• Titreşim ve Rezonans Yönetimi:
  • Motorun rezonans frekanslarını belirleme teknikleri
  • Rezonans bölgelerinden kaçınma stratejileri
  • Mikroadımlama ile titreşim azaltma
  • Anti-rezonans algoritmaları
  • Mekanik sönümleme teknikleri
• Hassas Zamanlama ve Senkronizasyon:
  • Yüksek frekanslı darbe üretimi teknikleri
  • Çoklu eksen senkronizasyonu
  • Hardware timer kullanımı ve zamanlama hassasiyeti
  • Gerçek zamanlı kontrol sistemleri entegrasyonu
  • Deterministik hareket kontrolü için sistem tasarımı

Çoklu Eksen Sistemleri

Birden fazla TB6600 kullanılan karmaşık hareket kontrol sistemleri:

• Çoklu Sürücü Konfigürasyonu:
  • 3-eksen CNC sistemi kurulum örnekleri
  • Çoklu sürücüler için güç dağıtım stratejileri
  • Ortak sinyal hattı ve izolasyon gereksinimleri
  • Paralel ve seri kontrol mimarileri
  • Master-slave yapılandırmaları
• Koordineli Hareket Kontrolü:
  • Doğrusal interpolasyon algoritmaları
  • Dairesel ve helisel interpolasyon
  • G-code interpreter entegrasyonu
  • 3B yazıcı kinematiği (Kartezyen, Delta, CoreXY)
  • Robotik kinematik zincirler için eksen koordinasyonu
• Çok Eksenli Sistemlerde Hata Yönetimi:
  • Adım kaybı tespiti ve telafisi
  • Limit switch ve home sensörleri entegrasyonu
  • Eksen bazlı hata yönetimi stratejileri
  • Güvenli durdurma ve acil durum prosedürleri
  • Çarpışma önleme ve güvenlik algoritmaları
• Senkronizasyon Metodları:
  • Elektronik dişli kutusu implementasyonu
  • Ana-bağımlı (master-slave) eksen konfigürasyonu
  • Çoklu eksen hızlanma/yavaşlama senkronizasyonu
  • CAM profilleri ve hareket planlama
  • Elektronik kam ve elektronik şaft uygulamaları

Geri Bildirim ve Kapalı Döngü Kontrol

TB6600 ile gelişmiş kontrol sistemleri oluşturma:

• Enkoder Entegrasyonu:
  • Adım doğrulama için artımsal enkoder kullanımı
  • Enkoder sinyallerinin işlenmesi ve yorumlanması
  • Enkoder çözünürlüğü ve mikroadımlama ilişkisi
  • Motor şaftı ve yük tarafı enkoder konfigürasyonları
  • Çift enkoder sistemleri ile backlash ölçümü
• Kapalı Döngü Step Motor Sistemleri:
  • Adım kaybı tespit algoritmaları
  • Pozisyon hatası düzeltme mekanizmaları
  • Hibrit servo-stepper kontrol sistemleri
  • Torque-velocity kompanzasyonu
  • Dinamik akım ayarı ile tork optimizasyonu
• Sensör Entegrasyonu:
  • Limit switch ve home sensörleri bağlantısı
  • Basınç ve kuvvet sensörleri ile adaptif kontrol
  • Sıcaklık izleme ve termal yönetim
  • Akım sensörleri ile motor durumu izleme
  • Çoklu sensör füzyonu teknikleri
• Hata Telafisi ve Doğruluk Artırma:
  • Backlash kompanzasyonu
  • Mekanik yanlışlık ve eksen sapması düzeltmesi
  • Termal genleşme telafisi
  • Doğrusalsızlık hata düzeltmesi
  • Dinamik hata kompanzasyon algoritmaları

Güç Optimizasyonu ve Enerji Verimliliği

TB6600 sürücüsünü daha verimli kullanma stratejileri:

• Güç Tüketimi Optimizasyonu:
  • Bekleme akımı kontrolü ile ısı ve enerji tasarrufu
  • Kullanılmayan motorları devre dışı bırakma stratejileri
  • Dinamik akım ayarı ile ihtiyaca göre güç yönetimi
  • Verimli hareket profilleri ile enerji optimizasyonu
  • Şarj edilebilir enerji kaynakları için güç yönetimi
• Termal Verimlilik:
  • Termal izleme ve proaktif sıcaklık yönetimi
  • PWM frekansı optimizasyonu ile ısı dengesi
  • Gelişmiş soğutma sistemleri tasarımı
  • Çalışma döngüsü planlaması ile termal yönetim
  • Ortam sıcaklığına adapte olan çalışma parametreleri
• Uygun Mikroadım Seçimi:
  • Uygulama gereksinimlerine göre mikroadım optimizasyonu
  • Düşük hızda yüksek çözünürlük, yüksek hızda düşük çözünürlük stratejisi
  • Dinamik mikroadım değiştirme algoritmaları
  • Tork-çözünürlük dengesinin optimize edilmesi
  • Akım formu optimizasyonu ile verimli mikroadımlama
• Güç Kaynağı Seçimi ve Optimizasyonu:
  • Uygulama için ideal voltaj seviyesi belirleme
  • Anahtarlamalı güç kaynakları vs. lineer güç kaynakları
  • Güç kaynağı kapasitesi ve verimlilik ilişkisi
  • Rejeneratif frenleme enerjisinin yönetimi
  • Güç kaynağı gürültüsünü azaltma teknikleri

---

Sorun Giderme ve Optimizasyon

TB6600 4A Step Motor Sürücü ve Kontrol Kartı kullanımında karşılaşılan yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

TB6600 kullanırken karşılaşılabilecek sık görülen problemler:

• Motor Hareket Etmiyor:
  • Güç kaynağı bağlantısını ve voltajını kontrol edin
  • Motor kablolarının doğru bağlantısını doğrulayın
  • Pulse (PUL) ve direction (DIR) sinyallerini ölçün
  • Enable (ENA) sinyalinin doğru durumda olduğunu kontrol edin
  • DIP switch ayarlarını, özellikle akım ayarını kontrol edin
• Motor Titriyor Ancak Dönmüyor:
  • Adım frekansının çok yüksek olmadığından emin olun
  • Motor fazlarının doğru bağlandığını kontrol edin
  • Akım ayarının motor için yeterli olduğunu doğrulayın
  • Güç kaynağı kapasitesinin yeterli olduğunu kontrol edin
  • Motor kablolarını kısa devre ve açık devre için test edin
• Düzensiz Hareket ve Adım Kaybı:
  • Hızlanma/yavaşlama rampası ekleyin
  • Rezonans frekanslarından kaçınmak için hızı ayarlayın
  • Mikroadımlama değerini artırarak hareket yumuşaklığını iyileştirin
  • Mekanik sürtünmeyi ve yükü kontrol edin
  • Sinyal kablolarında gürültü olup olmadığını kontrol edin
• Aşırı Isınma Sorunu:
  • Akım ayarını motor değerine uygun olarak düşürün
  • Bekleme akımı azaltma özelliğini etkinleştirin (SW7-ON)
  • Ek soğutma (fan) ekleyin
  • Ortam sıcaklığının 45°C'nin altında olduğunu doğrulayın
  • Sürekli çalışma sürelerini kısaltın veya çalışma döngüsünü azaltın

Performans İyileştirme İpuçları

TB6600 sürücü kartından en iyi performansı alma yöntemleri:

• Sinyal Kalitesini İyileştirme:
  • Kısa ve blendajlı sinyal kabloları kullanın
  • Sinyal ve güç kablolarını ayrı kanallardan geçirin
  • Uygun değerde seri dirençler kullanın
  • Sinyal hatlarına gürültü filtreleri ekleyin
  • Topraklama döngülerini (ground loop) önleyin
• Motor Performansını Optimize Etme:
  • Uygulamaya göre optimum mikroadım değerini seçin
  • Hareket profillerini kademeli hızlanma/yavaşlama ile tasarlayın
  • Motor ve uygulama için ideal akım değerini belirleyin
  • Yüksek hızlı uygulamalar için daha yüksek voltaj kullanın
  • Rezonans frekanslarını belirleyip bu hızlardan kaçının
• Mekanik Sistem İyileştirmeleri:
  • Sürtünmeyi azaltmak için uygun yağlama yapın
  • Mekanik bağlantılardaki boşlukları (backlash) minimuma indirin
  • Titreşim sönümleyici malzemeler kullanın
  • Sistemdeki esnekliği (compliance) azaltın
  • Doğru kaplin ve mekanik bağlantı elemanları seçin
• Güç Kaynağı Optimizasyonu:
  • Yeterli güç marjı olan güç kaynağı seçin
  • Güç kaynağı yakınına büyük kapasitörler ekleyin (1000-4700µF)
  • Gürültü filtreleri ve ferrit halkalar kullanın
  • Kısa ve kalın güç kabloları tercih edin
  • Ayrı güç kaynağı regülasyonu veya stabilizasyonu sağlayın

Hata Tespiti ve Tanılama

TB6600 sürücü sistemlerinde sorun teşhis etme metodları:

• Elektriksel Ölçümler:
  • Multimetre ile voltaj ve bağlantı kontrolü
  • Osiloskop ile sinyal kalitesi analizi
  • Motor sargı dirençlerinin ölçümü
  • Akım tüketimi ölçümleri ve analizi
  • Sinyal girişlerinin doğrulanması
• Yalıtım ve Test Teknikleri:
  • Komponent bazlı test metodolojisi
  • Bağımsız motor testi için basit kaynaklar
  • Kontrol sisteminden izole sürücü testi
  • Sinyal üreteçleri ile temel fonksiyon kontrolü
  • Adım-adım hata izolasyon prosedürleri
• Yazılım Tanılama Araçları:
  • Serial monitor ile real-time hata izleme
  • Diagnostik test rutinleri
  • Veri kaydı ve analizi için araçlar
  • Kontrol sinyallerinin görselleştirilmesi
  • Motor performans metriklerinin izlenmesi
• Fiziksel İnceleme:
  • PCB, bağlantı ve komponentlerin görsel kontrolü
  • Termal kamera veya termometre ile sıcak noktaları tespit etme
  • Mekanik bağlantı ve hizalama kontrolü
  • Aşınma, korozyon ve fiziksel hasar kontrolü
  • Kablo ve konnektörlerin durumunun değerlendirilmesi

Bakım ve Uzun Ömür

TB6600 sürücünün ve step motor sisteminin ömrünü uzatma yöntemleri:

• Önleyici Bakım Prosedürleri:
  • Periyodik bağlantı kontrolü ve sıkma
  • Soğutucu temizliği ve termal macun yenilemesi
  • Kablo yıpranma kontrolü ve değişimi
  • Mekanik aşınma noktalarının kontrolü ve yağlanması
  • Düzenli çalışma parametrelerinin doğrulanması
• Çalışma Ortamı Kontrolü:
  • Sıcaklık ve nem kontrolü
  • Toz ve kirleticilerden koruma
  • Elektriksel gürültü kaynaklarının azaltılması
  • Titreşim izolasyonu ve sönümleme
  • Su ve nem koruması için uygun muhafaza
• Güvenli Çalışma Pratikleri:
  • Aşırı yük ve hız koşullarından kaçınma
  • Düzgün başlatma ve kapatma sıralamaları
  • Acil durum durdurma prosedürleri
  • Voltaj dalgalanmalarına karşı koruma
  • Yedek parça ve yedekleme stratejileri
• Dokümantasyon ve Kayıt:
  • Sistem konfigürasyon parametrelerinin belgelenmesi
  • Bakım ve arıza kayıt defteri tutulması
  • Performans metriklerinin düzenli kaydı
  • Bağlantı şemalarının güncel tutulması
  • Sorun giderme prosedürlerinin dokümantasyonu

---

Karşılaştırma ve Alternatifler

TB6600 4A Step Motor Sürücü ve Kontrol Kartının diğer motor sürücü çözümleriyle karşılaştırılması.

TB6600 vs Diğer Step Motor Sürücüleri

Popüler step motor sürücü kartlarının karşılaştırılması:

• TB6600 vs A4988:
  • TB6600: 4A'e kadar akım, A4988: maksimum 2A
  • TB6600: 9-42V çalışma voltajı, A4988: 8-35V
  • TB6600: 1/32 mikroadıma kadar, A4988: 1/16 mikroadım
  • TB6600: Daha büyük soğutucu ve daha iyi ısı dağıtımı
  • TB6600: Endüstriyel uygulamalar için daha uygun, A4988: Küçük projeler için ideal
• TB6600 vs DRV8825:
  • TB6600: 4A maksimum akım, DRV8825: 2.5A maksimum
  • Her ikisi de 1/32 mikroadım desteği sunuyor
  • DRV8825 daha kompakt boyut ve breadboard uyumlu
  • TB6600 daha iyi termal performans ve daha yüksek güç kapasitesi
  • TB6600 endüstriyel kullanım için daha dayanıklı
• TB6600 vs TMC2209/TMC2208:
  • TMC sürücüler StealthChop teknolojisi ile çok daha sessiz çalışma
  • TMC sürücüler daha yüksek mikroadım çözünürlüğü (1/256)
  • TB6600 daha yüksek voltaj ve akım kapasitesi
  • TMC sürücüler daha gelişmiş koruma özellikleri ve tanılama imkanı
  • TB6600 daha basit kullanım ve ayar, TMC seri haberleşme gerektiriyor
• TB6600 vs TB6560:
  • TB6600 daha yeni nesil ve daha verimli sürücü entegresi
  • TB6600 daha yüksek PWM frekansı ile daha pürüzsüz sürüş
  • Benzer akım kapasitesi ve voltaj aralığı
  • TB6600 daha iyi koruma devreleri ve daha düşük ısınma
  • TB6600 daha kompakt boyut ve daha modern tasarım

Farklı Motor Teknolojileri Karşılaştırması

Step motorlar ve diğer motor türleri arasındaki farklar:

• Step Motor vs Servo Motor:
  • Step motorlar açık döngü kontrol, servo motorlar kapalı döngü kontrol kullanır
  • Servo motorlar genellikle daha yüksek hız ve ivme sağlar
  • Step motorlar genellikle daha uygun maliyetlidir
  • Servo motorlar daha yüksek tork/ağırlık oranı sunar
  • Step motorlar düşük hızlarda daha iyi tork karakteristiği gösterir
• Step Motor vs DC Motor:
  • Step motorlar hassas pozisyon kontrolü sağlar
  • DC motorlar genellikle daha yüksek hızlara ulaşabilir
  • Step motorlar ek pozisyon sensörü gerektirmez
  • DC motorlar genellikle daha yüksek verimlilik sunar
  • Step motorlar durağan pozisyonda tork üretebilir
• Step Motor vs BLDC Motor:
  • BLDC motorlar daha yüksek verimlilik ve güç yoğunluğu sunar
  • Step motorlar genellikle daha basit kontrol elektroniği gerektirir
  • BLDC motorlar daha yüksek hızlara ulaşabilir
  • Step motorlar düşük hızda daha iyi kontrol sağlar
  • BLDC motorlar daha az ısınır ve daha az gürültü çıkarır
• Step Motor Çeşitleri:
  • Sabit mıknatıslı step motorlar
  • Hibrit step motorlar (en yaygın tip)
  • Değişken relüktans step motorlar
  • Unipolar vs Bipolar step motorlar
  • Gearhead (dişli kutulu) step motorlar

Uygulama Bazlı Seçim Kriterleri

Farklı uygulama senaryolarına göre motor ve sürücü seçim rehberi:

• CNC Uygulamaları İçin:
  • Orta-büyük CNC makineler için TB6600 idealdir
  • Yüksek hassasiyet için 1/16 veya 1/32 mikroadım
  • 24-36V güç kaynağı ile optimum performans
  • NEMA 23 veya NEMA 34 motorlar için uygundur
  • Hızlı adım cevabı ve yüksek tork gerektiren uygulamalar
• 3D Yazıcılar İçin:
  • Küçük yazıcılar için A4988/DRV8825 yeterli olabilir
  • Büyük format yazıcılar TB6600 faydalanabilir
  • Sessizlik öncelikli ise TMC sürücüler tercih edilebilir
  • Delta tipi yazıcılarda yüksek ivme için TB6600 avantajlı
  • Ekstruderlarda yüksek tork için TB6600 idealdir
• Robotik Uygulamalar İçin:
  • Endüstriyel robotlar ve manipülatörler için TB6600
  • Hassas pozisyonlama için kapalı döngü sistemler düşünülmeli
  • Yüksek ivme gerektiren uygulamalarda servo motor alternatif olabilir
  • Düşük güç robotik için DRV8825 veya A4988 yeterli
  • Gürültü hassasiyeti olan uygulamalarda TMC sürücüler
• Maliyet-Performans Dengesi:
  • Düşük bütçeli hobi projeleri: A4988/DRV8825
  • Orta seviye, güç gerektiren projeler: TB6600
  • Yüksek kalite ve sessizlik: TMC serisi
  • Endüstriyel uygulamalar: TB6600 veya daha gelişmiş endüstriyel sürücüler
  • Yüksek tork gerektiren uygulamalarda servo sistemi düşünülmeli

Fiyat-Performans Analizi

Farklı sürücü çözümlerinin maliyet ve performans değerlendirmesi:

• Düşük Maliyet Segment (A4988/DRV8825):
  • Fiyat aralığı: $2-10
  • Avantajlar: Kompakt, ucuz, breadboard uyumlu
  • Dezavantajlar: Düşük akım kapasitesi, ısınma sorunları
  • İdeal kullanım: Küçük projeler, NEMA 17 motorlar, düşük bütçeli uygulamalar
  • Toplam sahip olma maliyeti (soğutma, güç kaynağı, vb.)
• Orta Segment (TB6600):
  • Fiyat aralığı: $10-25
  • Avantajlar: Güvenilir, yüksek akım, endüstriyel kalite
  • Dezavantajlar: Büyük boyut, daha yüksek güç tüketimi
  • İdeal kullanım: CNC makineleri, büyük 3D yazıcılar, robotik uygulamalar
  • Kullanım ömrü ve bakım maliyetleri
• Yüksek Segment (TMC serisi, profesyonel sürücüler):
  • Fiyat aralığı: $20-100+
  • Avantajlar: Sessiz çalışma, gelişmiş özellikler, tanılama
  • Dezavantajlar: Daha karmaşık kurulum, yüksek maliyet
  • İdeal kullanım: Hassas uygulamalar, gürültü hassasiyeti olan projeler
  • Gelişmiş özelliklerin sağladığı ek değer
• Endüstriyel Sürücüler:
  • Fiyat aralığı: $100-1000+
  • Avantajlar: Maksimum güvenilirlik, sertifikalar, teknik destek
  • Dezavantajlar: Çok yüksek maliyet, özel eğitim gereksinimi
  • İdeal kullanım: Kritik endüstriyel uygulamalar, 24/7 çalışma
  • Toplam sahip olma maliyeti ve yatırım getirisi analizi

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
