A4988 DRV8825 3D Yazıcı Step Motor Kontrol Kartı

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartı

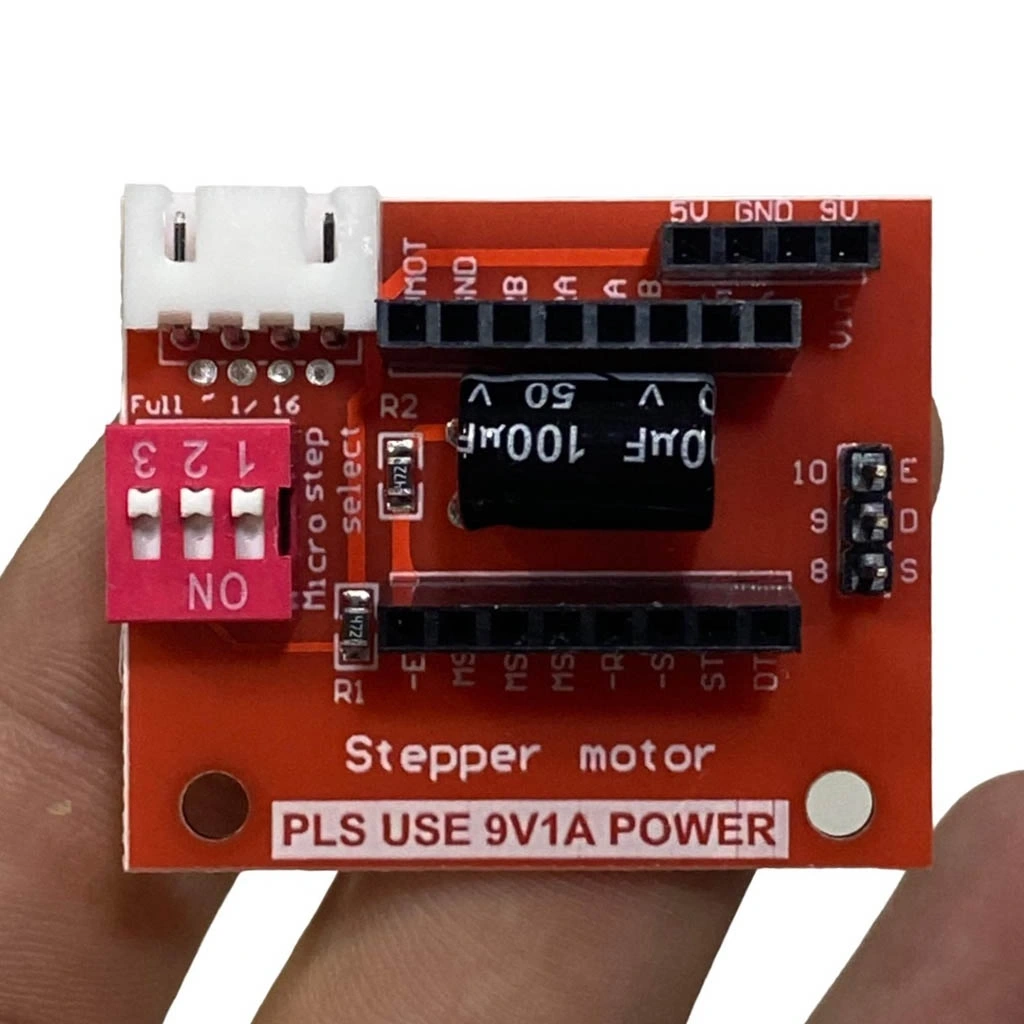

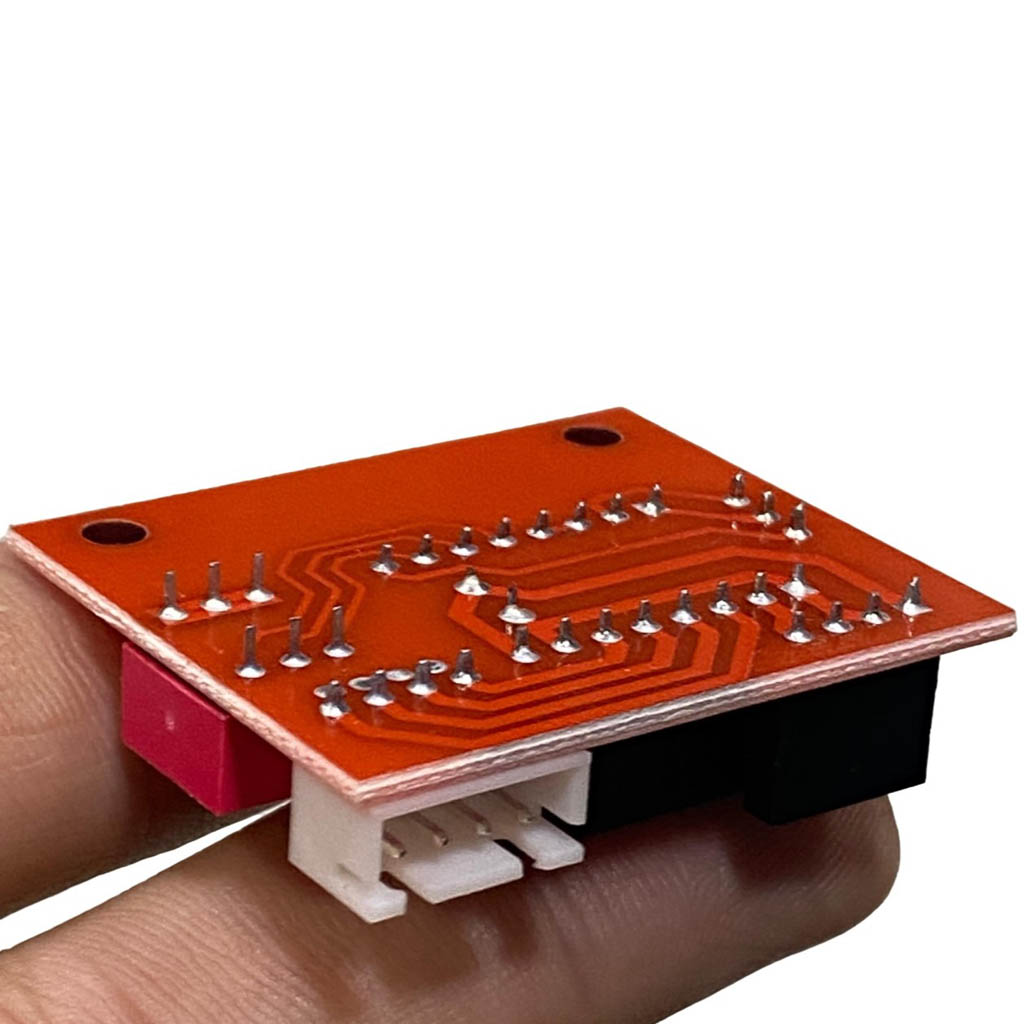

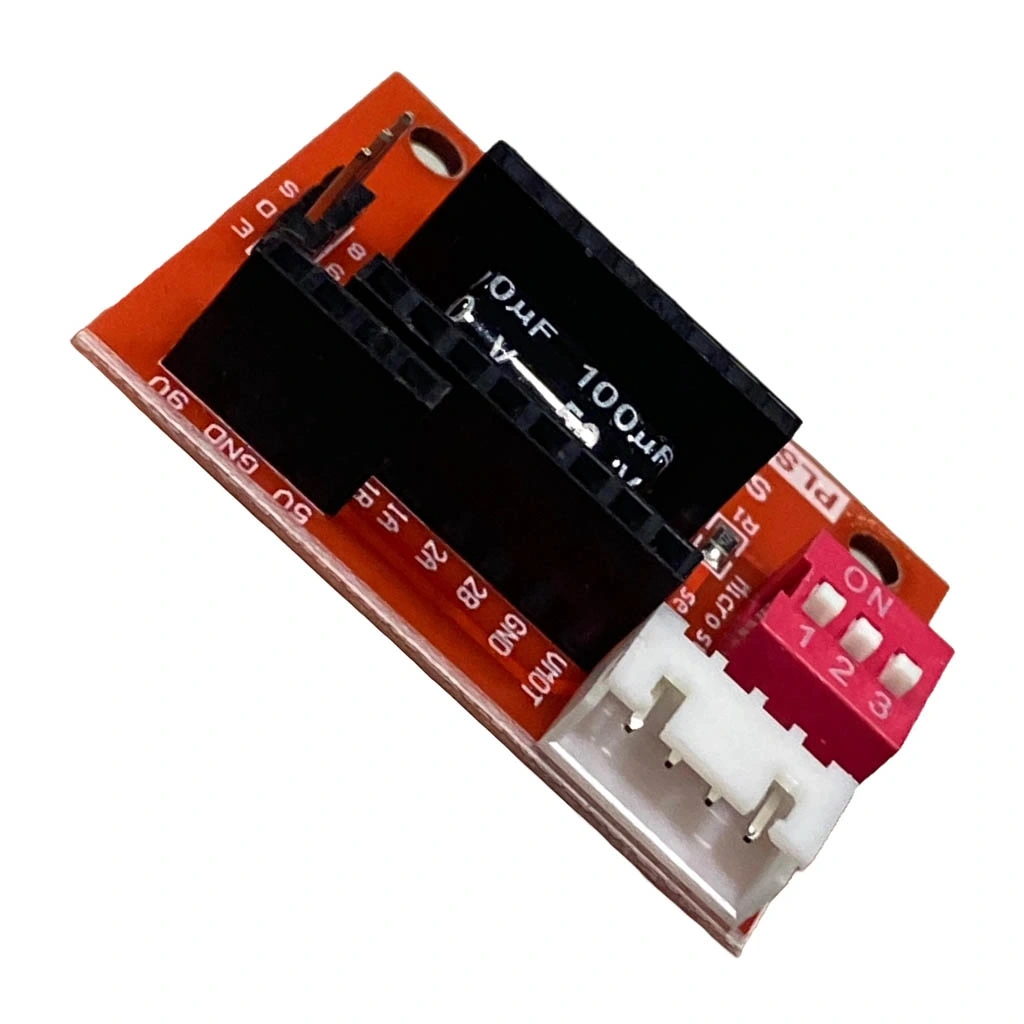

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartı, step motor sürücü modüllerini pratik bir şekilde mikroişlemcilere bağlamak için tasarlanmış kullanışlı bir arabirim kartıdır. Bu kart, 3D yazıcı projelerinde ve CNC makinelerinde hassas motor kontrolü sağlamak için ideal bir çözümdür.

A4988 veya DRV8825 gibi yaygın step motor sürücüleriyle uyumlu olan bu kart, Arduino ve RAMPS gibi mikrodenetleyici kartlarına kolay bağlantı imkanı sunar. Üzerindeki jumper'lar sayesinde mikro adım ayarlarını kolayca yapılandırabilirsiniz.

Motor ve Motor Sürücü Kartları kategorisinde yer alan bu kontrol kartı, step motorların sınırlayıcı switch bağlantıları, soğutucu fan kontrolü ve motor sürücülerin güvenli montajı için gerekli tüm özellikleri içerir.

Teknik Özellikler

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Uyumlu Sürücüler: A4988, DRV8825 ve uyumlu step motor sürücü modülleri.
• Desteklenen Motorlar: 4-pin bipolar step motorlar
• Mikro Adım Ayarları: 3 adet jumper ile 1/1, 1/2, 1/4, 1/8, 1/16, 1/32 (DRV8825 için),
• Sürücü Yuvaları: 3 adet (X, Y, Z eksenleri için)
• Endstop Bağlantıları: 6 adet (X, Y, Z eksenlerinin min/max limit switch bağlantıları)
• Çalışma Voltajı: 3.3V-5V (lojik seviye)
• Motor Besleme Voltajı: 8V-35V (sürücüye göre değişir)
• Kontrol Arayüzü:
  • STEP (adım) pini
  • DIR (yön) pini
  • EN (aktifleştirme) pini
• Soğutma: 12V fan bağlantısı
• Sinyal LED'leri: Her sürücü için güç göstergesi
• Montaj Delikleri: 4 adet, 3mm çapında
• PCB Boyutu: 100mm x 80mm x 15mm
• Arayüz Konnektörü: 2.54mm pin header
• Koruma Özellikleri: Kısa devre koruması, aşırı sıcaklık koruması (sürücü modüllerine bağlı)
• Maksimum Akım: Sürücü modülüne bağlı (genellikle 1A-2A)
• Çalışma Sıcaklığı: -10°C ~ +50°C

Bağlantı ve Kullanım

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartının Arduino ve diğer elektronik sistemlerle bağlantısı ve kullanım talimatları.

Temel bağlantı adımları:

• Güç Bağlantısı:
  • VMOT ve GND terminallerine 12V-24V DC güç kaynağı bağlayın
  • 5V ve GND bağlantılarını mikroişlemciden veya ayrı bir 5V güç kaynağından sağlayın
• Motor Sürücü Montajı:
  • A4988 veya DRV8825 sürücülerini yuvalarına yerleştirin
  • Sürücülerin doğru yönde takıldığından emin olun (VMOT yazısı güç girişine bakmalı)
  • Gerekirse sürücülere soğutucu takın
• Step Motor Bağlantısı:
  • 4-pin bipolar step motorları 1A, 1B, 2A, 2B terminallerine bağlayın
  • Motor kablolarının doğru sırada bağlandığından emin olun (motor veri sayfasına bakın)
• Mikroişlemci Bağlantısı:
  • STEP, DIR ve EN pinlerini Arduino'nun dijital pinlerine bağlayın
  • Gerekirse endstop (limit switch) bağlantılarını yapın

Mikro adım ayarları:

• Mikro adım jumper'larını istediğiniz adım hassasiyetine göre ayarlayın
• A4988 için 1/1, 1/2, 1/4, 1/8, 1/16 adım seçenekleri
• DRV8825 için 1/1, 1/2, 1/4, 1/8, 1/16, 1/32 adım seçenekleri
• Tüm jumper'lar çıkarıldığında tam adım modu (1/1) seçilir

Akım sınırlama ayarı:

• Güç vermeden önce sürücülerin ayar potansiyometresini saat yönünün tersine çevirerek minimum seviyeye getirin
• Motora uygun akım değerini hesaplayın (tipik olarak motor nominal akımının %70'i)
• Multimetre ile referans voltajını ölçerek ayarlayın (Vref = I_motor x 8 x R_sense)
• Tipik ayar aralığı: 0.2V - 1.0V arası (motor özelliklerine bağlı)

Uygulama Alanları

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

3D Yazıcı Projeleri

• Kartezyen 3D yazıcılar
• Delta tipi 3D yazıcılar
• Core XY tasarımlı yazıcılar
• 3D yazıcı yükseltme projeleri
• Filament ekstruder sistemleri

CNC Makineleri

• Mini CNC router'lar
• Gravür makineleri
• PCB delme makineleri
• Lazer kesici/gravürcüler
• CNC freze sistemleri

Otomasyon ve Robotik

• Çizim robotları (Drawbot)
• Kamera slider sistemleri
• Otomatik teleskop yönlendirme
• Hassas konumlandırma sistemleri
• Laboratuvar otomasyon ekipmanları

Proje Örnekleri

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Kompakt DIY CNC Router

Arduino Mega, RAMPS shield, A4988/DRV8825 sürücüler ve motor kontrol kartı kullanarak kompakt bir CNC router yapabilirsiniz. X, Y ve Z eksenlerini kontrol etmek için motor kontrol kartına üç step motor bağlanır. Limit switchler, kablolama düzeni ve fan kontrol özellikleri için kontrol kartının tüm bağlantı imkanlarından yararlanabilirsiniz. Grbl firmware yükleyerek makineyi kontrol edebilir, Inkscape veya Fusion 360 gibi programlardan G-code oluşturabilirsiniz. Bu CNC, ahşap oyma, PCB kazıma ve akrilik kesim gibi işlemler için idealdir. Kompakt boyutu sayesinde hobi masanızda rahatlıkla kullanılabilir.

Otomatik Astrofotografi Yönlendirme Sistemi

Arduino Uno, motor kontrol kartı ve DRV8825 sürücüler kullanarak bir yıldız takip sistemi oluşturabilirsiniz. Bu sistem, uzun pozlama astrofotografi çekimlerinde teleskobun yıldızları takip etmesini sağlar. İki eksen (azimut ve yükseklik) için motor kontrol kartına bağlı step motorlar, yıldızların gökyüzündeki hareketini hassas şekilde izler. RTC modülü ve GPS modülü eklenerek kesin konumlandırma sağlanabilir. Sistem, DS1307 saat modülüyle zamanı takip ederek Dünya'nın dönüş hızına göre motorları kontrol eder. Düşük ses ve titreşim için mikro adım modu kullanılır. Bu sistem, amatör astronomlar için yıldız, gezegen ve derin uzay fotoğrafçılığında mükemmel sonuçlar verir.

Otomatik PCB Dizgi Makinesi

Arduino Mega, motor kontrol kartı, kamera ve vakum sistemi kullanarak basit bir Pick and Place (PCB dizgi) makinesi yapabilirsiniz. Üç eksende hareket için X, Y ve Z motorları motor kontrol kartına bağlanır. Dördüncü bir motor, vakum pensinin rotasyonunu kontrol eder. PCB üzerindeki komponent yerlerini tespit etmek için kamera sistemi kullanılır. Tümleşik bir 12V fan, elektronik bileşenlerin soğutulmasını sağlar. Endstop bağlantıları, makinenin referans noktasını doğru şekilde bulmasını sağlar. Hazır PCB tasarım verilerini okuyarak komponentleri otomatik yerleştirebilen bu sistem, küçük/orta ölçekli üretimler için zaman tasarrufu sağlar. Hobi elektronikçileri için SMD komponentli karmaşık devrelerin yapımını kolaylaştırır.

Sorun Giderme ve İpuçları

A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Hareket Etmiyor: Sürücünün ENABLE pinini kontrol edin. Akım ayarını ve tüm bağlantıları gözden geçirin.
• Sürücü Çok Isınıyor: Akım ayarını düşürün. Soğutucu ekleyin veya fan ile aktif soğutma sağlayın.
• Düzensiz Motor Hareketi: Mikro adım ayarlarını kontrol edin. Besleme voltajının yeterli olduğundan emin olun.
• Gürültülü Çalışma: Mikro adım modunu artırın (1/16 veya 1/32). Sürücü akımını optimize edin.
• Motor Bazen Adım Atlıyor: Motor akımını artırın veya hızı düşürün. Mekanik sürtünmeyi kontrol edin.

Performans İpuçları

• Hassas işler için daha yüksek mikro adım ayarları kullanın (1/16, 1/32)
• Motor ve sürücü arasındaki kabloları mümkün olduğunca kısa tutun
• Güç ve sinyal kablolarını ayrı yönlendirin, EMI etkileşimini azaltın
• Tüm motorlar için VMOT ve GND bağlantılarında kalın kablo kullanın
• Yüksek hızlı uygulamalarda mikro adım sayısını azaltmayı düşünün (1/4, 1/8)

Paket İçeriği

• A4988 / DRV8825 3D Yazıcı Step Motor Kontrol Kartı
