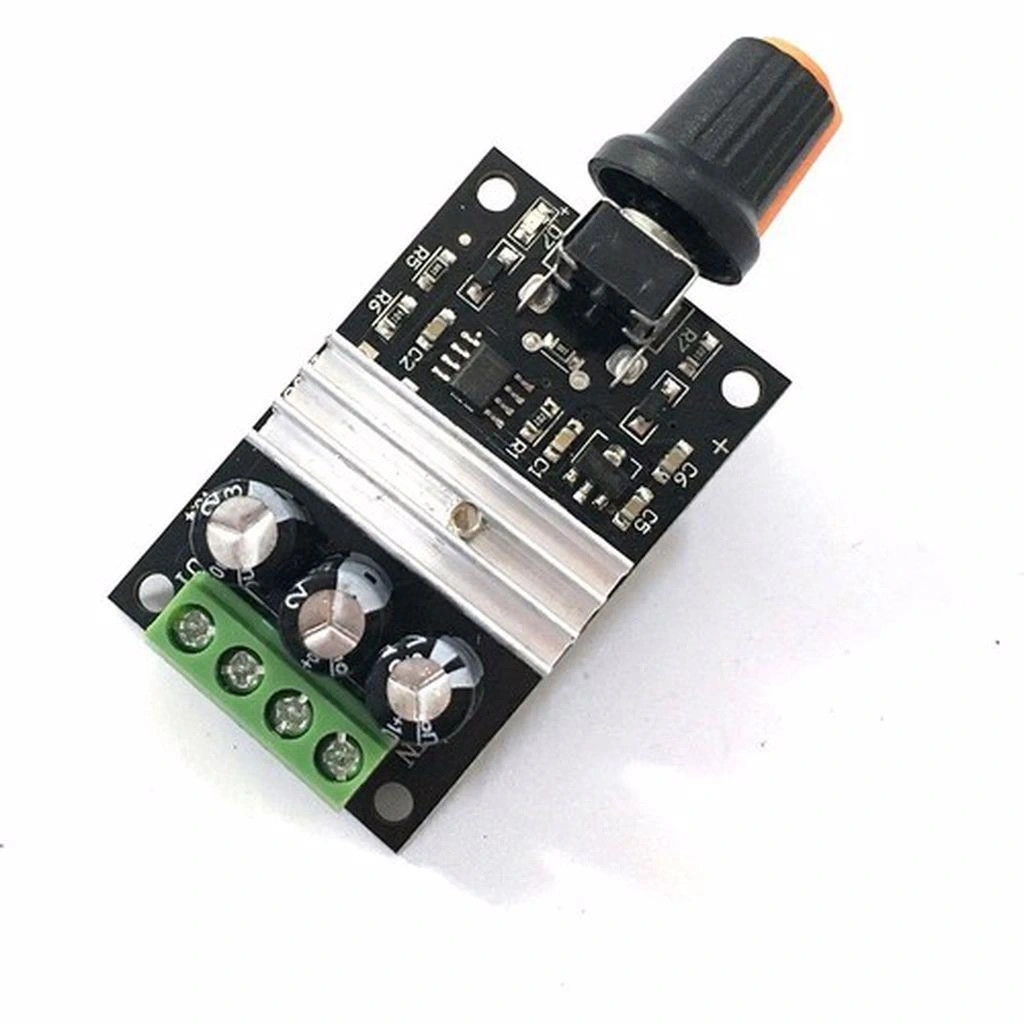

3A PWM Hız Kontrol Devresi, DC motorların hızını veya LED aydınlatmaların parlaklığını hassas şekilde ayarlamak için tasarlanmış kompakt bir modüldür. 6V ile 28V arasında çalışabilen bu dimmer, 80W'a kadar güç kontrolü sağlar.

Ayarlanabilir PWM (Darbe Genişlik Modülasyonu) frekansı sayesinde farklı tip yüklere uygun çalışma imkanı sunan devre, üzerindeki potansiyometre ile kolay kullanım sağlar. Arduino projeleriyle entegre edilebilir.

Küçük boyutlara sahip bu kontrol devresi, 3A sürekli akım kapasitesiyle birçok uygulamada rahatlıkla kullanılabilir. Yüksek verimli MOSFET yapısı sayesinde minimum ısı üretimi ve maksimum enerji tasarrufu sağlar.

Bu ürün, Motor ve Motor Sürücü Kartları kategorisinde yer alan kullanışlı bir kontrol devresidir ve DC motorlu projelerde hayat kolaylaştırıcı bir çözüm sunar.

---

Teknik Özellikler

3A PWM Hız Kontrol Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 6V - 28V DC aralığı
• Maksimum Akım: 3A (sürekli), 5A (anlık) kapasite
• Maksimum Güç: 80W
• PWM Frekansı: 3kHz (yaklaşık)
• Çalışma Modu: PWM (Darbe Genişlik Modülasyonu)
• Görev Döngüsü (Duty Cycle): %0 - %100 ayarlanabilir
• Kontrol Tipi: Analog potansiyometre
• Verimlilik: >%95
• Koruma Özellikleri: Kısa devre koruması, aşırı ısınma koruması
• Bağlantı Terminalleri: Vidalı terminal bloğu
• Terminal Kapasitesi: 16-22 AWG kablolar
• Montaj Delikleri: 2 adet, 3mm çapında
• PCB Boyutları: 43mm x 33mm x 15mm
• Ağırlık: 10g

---

Bağlantı ve Kullanım

3A PWM Hız Kontrol Devresinin bağlantı şeması ve kullanım talimatları.

PWM Hız Kontrol Devresini bağlamak oldukça basittir. Modül üzerinde üç terminal bulunmaktadır:

• IN+: Güç kaynağının pozitif (+) ucunu bu terminale bağlayın (6-28V DC)
• OUT+: Motor veya LED'in pozitif (+) ucunu bu terminale bağlayın
• IN-/OUT-: Güç kaynağının negatif (-) ucu ve motor/LED'in negatif (-) ucu bu ortak terminale bağlanır

Temel Bağlantı Adımları:

1. DC güç kaynağınızın pozitif (+) ucunu IN+ terminaline bağlayın
2. DC güç kaynağınızın negatif (-) ucunu IN-/OUT- terminaline bağlayın
3. Kontrol etmek istediğiniz cihazın (motor, LED vb.) pozitif (+) ucunu OUT+ terminaline bağlayın
4. Kontrol etmek istediğiniz cihazın negatif (-) ucunu IN-/OUT- terminaline bağlayın
5. Potansiyometreyi döndürerek hız/parlaklık seviyesini ayarlayın

Uygulamalı Örnek: DC Motor Hız Kontrolü

12V DC motorun hızını kontrol etmek için:

1. 12V DC adaptörün pozitif ucunu IN+ terminaline bağlayın
2. 12V DC adaptörün negatif ucunu IN-/OUT- terminaline bağlayın
3. DC motorun pozitif ucunu OUT+ terminaline bağlayın
4. DC motorun negatif ucunu IN-/OUT- terminaline bağlayın
5. Güç kaynağını açın
6. Potansiyometreyi saat yönünde çevirerek motor hızını artırın, saat yönünün tersine çevirerek azaltın

Uygulamalı Örnek: LED Şerit Dimmer

12V LED şeridin parlaklığını kontrol etmek için:

1. 12V DC adaptörün pozitif ucunu IN+ terminaline bağlayın
2. 12V DC adaptörün negatif ucunu IN-/OUT- terminaline bağlayın
3. LED şeridin pozitif ucunu OUT+ terminaline bağlayın
4. LED şeridin negatif ucunu IN-/OUT- terminaline bağlayın
5. Potansiyometreyi çevirerek LED parlaklığını ayarlayın

Arduino ile Dijital Kontrol (Opsiyonel):

PWM modülünü Arduino'nun PWM çıkışı ile kontrol etmek için, potansiyometreyi devre dışı bırakıp Arduino'nun PWM sinyalini kullanabilirsiniz. Bunun için:

1. Potansiyometrenin bağlantısını sökün (genellikle lehimlenmiş durumda olduğundan, bu adım ileri düzey kullanıcılar içindir)
2. Arduino'nun PWM çıkışını (örneğin D9 pini) bir NPN transistör veya MOSFET aracılığıyla modülün kontrol girişine bağlayın
3. Arduino kodunuzda analogWrite() fonksiyonu ile PWM değerini (0-255) ayarlayın

Not: Bazı modellerde potansiyometreyi sökmeden, modülün kontrol terminaline erişim sağlayan ekstra bir pin bulunabilir. Bu durumda, bu pini Arduino'nun PWM çıkışına bağlayabilirsiniz.

---

Uygulama Alanları

3A PWM Hız Kontrol Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Motor Uygulamaları

• DC motor hız kontrolü
• Mini fan ve havalandırma sistemleri
• Küçük pompa sistemleri
• RC araç hız kontrolü
• Model tren hız ayarı
• Küçük konveyör bantları

Aydınlatma Uygulamaları

• LED şerit dimmer
• DC ampul parlaklık kontrolü
• Otomotiv LED aydınlatma
• Mood aydınlatma sistemleri
• Vitrin aydınlatma kontrolü
• Fotoğraf/video çekim ışıkları

Hobi ve DIY Projeler

• 3D yazıcı fan kontrolü
• RC model uygulamaları
• DIY klimatizasyon sistemleri
• Akvaryum pompa kontrolü
• Elektronik deney düzenekleri
• Güneş enerjili sistemler

---

Proje Örnekleri

3A PWM Hız Kontrol Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Sıcaklık Kontrollü Fan Sistemi

Bu projede, PWM kontrol devresi ve Arduino kullanarak ortam sıcaklığına göre otomatik hız ayarlayan bir fan sistemi oluşturabilirsiniz. Arduino, DHT22 sıcaklık sensöründen okunan değere göre fan hızını ayarlar.

Sistem, belirli bir sıcaklık eşiğinin altındayken fanı kapatır, eşik değeri aşıldığında ise fanı çalıştırır. Sıcaklık yükseldikçe fan hızı kademeli olarak artar ve böylece hem etkili soğutma sağlanır hem de enerji tasarrufu yapılır.

Projenin fiziksel yapısında 12V DC fan, Arduino Uno, DHT22 sıcaklık sensörü, PWM kontrol devresi ve uygun bir güç kaynağı kullanılır. Sistemin kontrolü için LCD ekran ve ayar butonları eklenebilir, böylece kullanıcı sıcaklık eşiklerini ve fan davranışını özelleştirebilir.

Doğal Uyandırma Işık Sistemi

PWM kontrol devresi kullanarak, doğal güneş doğuşunu simüle eden ve sizi nazikçe uyandıran bir ışık sistemi tasarlayabilirsiniz. Sistem, belirlediğiniz uyandırma saatinden 30 dakika önce düşük parlaklıkta çalışmaya başlar ve kademeli olarak parlaklığı artırır.

Arduino, DS3231 gerçek zamanlı saat modülü ile zamanı takip eder ve ayarlanan saatte PWM sinyalini kademeli olarak artırarak bağlı LED şeritlerin parlaklığını yükseltir. Bu sistem, doğal bir güneş doğuşu etkisi yaratarak vücudunuzun daha sağlıklı şekilde uyanmasını sağlar.

Projeye ek olarak, farklı renk tonlarındaki LED'leri kontrol eden birden fazla PWM modülü ekleyerek güneş doğuşunun renk geçişlerini de simüle edebilirsiniz. Sistem, odanın mevcut aydınlık seviyesini ölçen bir LDR sensörü ile geliştirilebilir ve yaz/kış saati değişimlerine otomatik uyum sağlayabilir.

Su Sirkülasyon Sistemi

PWM kontrol devresi kullanarak, bitki sulaması veya akvaryum için akıllı bir su sirkülasyon sistemi geliştirebilirsiniz. Sistem, su kalitesi sensörleri ve zamanlayıcı ile entegre çalışarak su pompasının hızını otomatik olarak ayarlar.

Arduino, su seviyesi, sıcaklık ve gerekirse pH değerlerini ölçerek ideal su akış hızını belirler. Örneğin, akvaryum sıcaklığı yükseldiğinde, oksijen seviyesini artırmak için pompa hızı otomatik olarak artırılır. Bitki sulamasında ise toprak nem sensörleri kullanılarak sulama yoğunluğu ayarlanabilir.

Sistemde Arduino, çeşitli su kalitesi sensörleri, PWM kontrol devresi ve 12V DC su pompası kullanılır. Kullanıcı arayüzü olarak bir LCD ekran ve kontrol butonları eklenebilir. Bu sistem, su kaynaklarının verimli kullanımını sağlarken bitki veya akvaryum canlılarının optimal koşullarda yaşamasına yardımcı olur.

---

Sorun Giderme ve İpuçları

3A PWM Hız Kontrol Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Çalışmıyor: Güç kaynağı bağlantılarını kontrol edin. IN+ ve IN-/OUT- terminalleri arasında doğru voltaj olduğundan emin olun. Polariteyi (+ ve - bağlantıları) doğrulayın, ters bağlantı devreye zarar verebilir.
• Motor/LED Titriyor veya Düzensiz Çalışıyor: Güç kaynağı yetersiz olabilir, daha yüksek kapasiteli bir güç kaynağı kullanmayı deneyin.
• Aşırı Isınma: Maksimum akım kapasitesini aşmış olabilirsiniz. Yükün çektiği akımı ölçerek 3A'i geçmediğinden emin olun. Modüle bir soğutucu ekleyin, özellikle 2A üzerinde sürekli kullanım için soğutucu gereklidir.
• Hız/Parlaklık Kontrolü Yetersiz: Potansiyometre tam aralığı kapsamıyor olabilir, değiştirmeyi düşünün. Güç kaynağı voltajınızın çok düşük veya çok yüksek olmadığından emin olun.
• Motor Başlangıçta Hareket Etmiyor: Bazı motorlar düşük PWM seviyelerinde yeterli torku üretemez. Başlangıç PWM değerini daha yüksek tutup, motor hareket ettikten sonra düşürmeyi deneyin.

Performans İpuçları

• Yüksek akım gerektiren yükler için sürücü modülüne soğutucu ekleyin
• Motorla modül arasında uzun kablo kullanmaktan kaçının, voltaj düşümü yaşanabilir
• Gürültüyü azaltmak için güç girişine 100-470µF elektrolitik kapasitör ekleyin
• Düzenli kullanımda terminal vidalarının sıkılığını periyodik olarak kontrol edin
• Hassas kontrol için daha kaliteli ve büyük potansiyometre kullanmayı düşünün
• İndüktif yükler için flyback diyot ekleyerek sürücüyü koruyun

---
