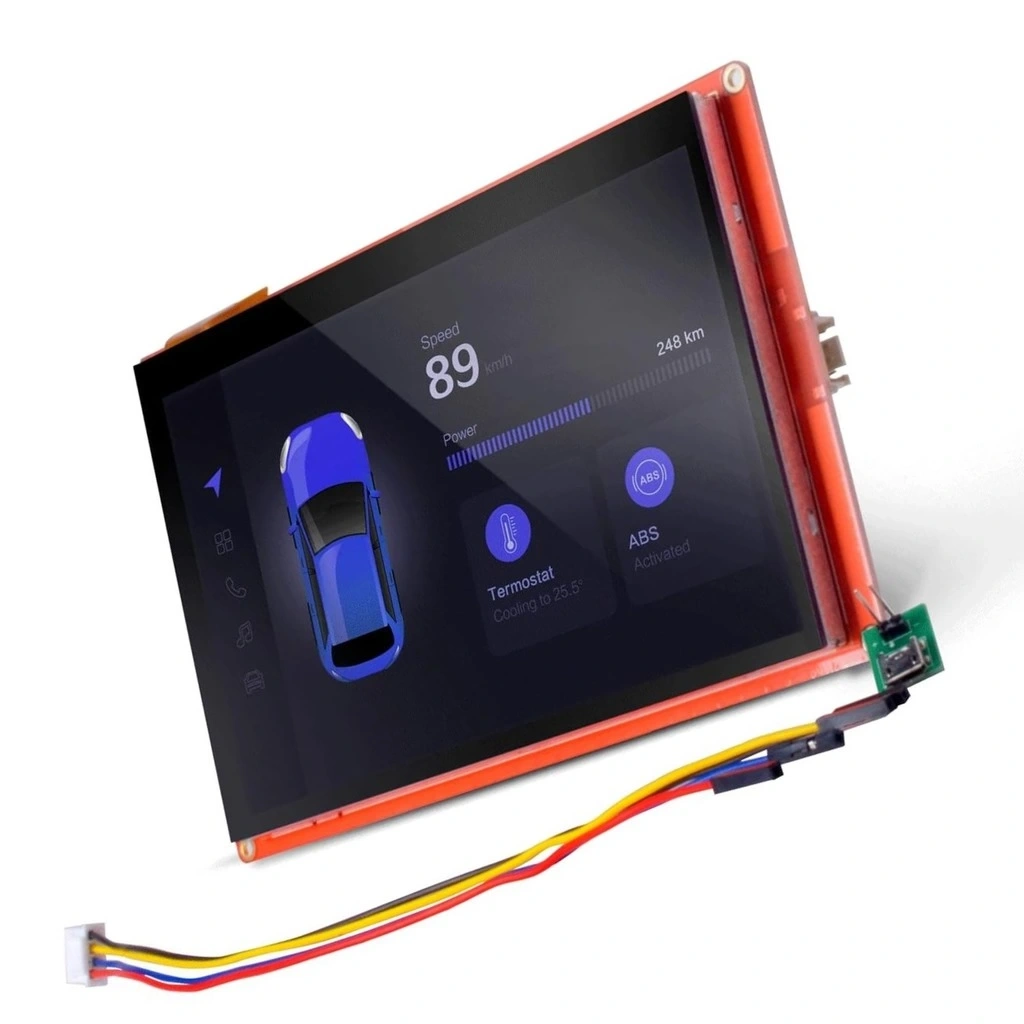

7.0 Inch Nextion Dokunmatik NX8048P070-011C

7.0 Inch Nextion Dokunmatik NX8048P070-011C

7.0 Inch Nextion Dokunmatik NX8048P070-011C, elektronik projeleriniz için yüksek kaliteli dokunmatik ekran çözümü sunan muhafaza kasalı bir HMI (İnsan-Makine Arayüzü) ekranıdır. Kullanıcı arayüzlerini geliştirmek için ideal olan bu ürün, 7 inç ekran boyutu ve dayanıklı plastik muhafazasıyla hem görsel çekicilik hem de pratik koruma sağlar.

800x480 piksel çözünürlüğe sahip bu ekran, geniş görüntüleme alanıyla projeleriniz için yeterli ekran alanı sunarken, hazır muhafaza kasası sayesinde montaj ve kurulum işlemlerini önemli ölçüde kolaylaştırır. Sadece dört pin bağlantısıyla mikrodenetleyicilere bağlanabilen bu dokunmatik ekran, seri iletişim protokolü ile kolay entegrasyon sağlar.

Akıllı ev sistemlerinden endüstriyel kontrol panellerine kadar geniş bir kullanım alanına sahip 7.0 Inch Nextion Dokunmatik Ekran, kullanıcı dostu tasarım yazılımı ve pratik muhafaza kasasıyla projelerinize profesyonel bir görünüm kazandıracak ideal bir HMI çözümüdür.

---

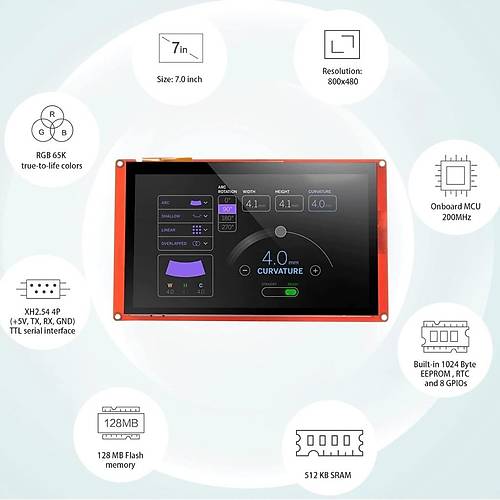

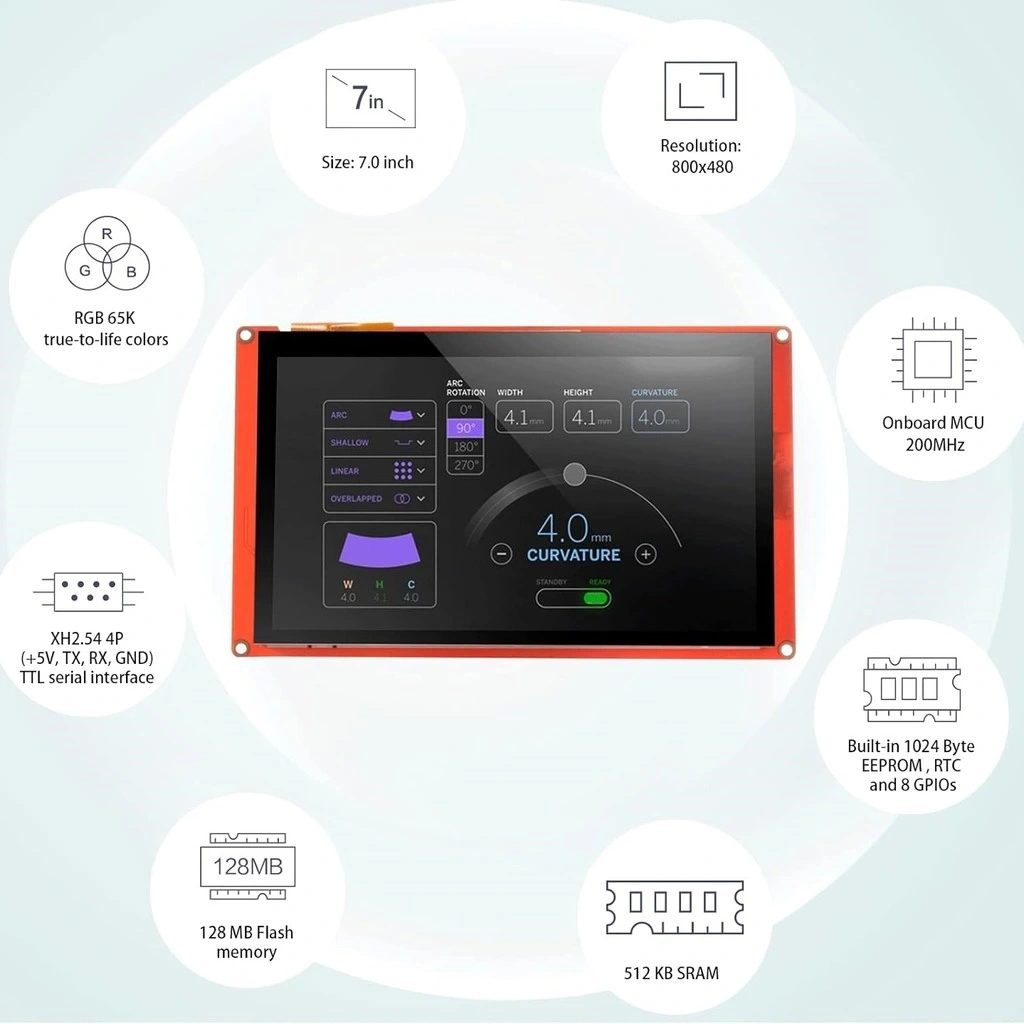

Teknik Özellikler

Bu bölümde 7.0 Inch Nextion Dokunmatik ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048P070-011C (Basic Seri, Muhafazalı)
• Ekran Boyutu: 7.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 16MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~85mA
• Muhafaza Malzemesi: Dayanıklı ABS plastik kasa
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Muhafaza Boyutları: Yaklaşık 204 x 130 x 21 mm
• Aktif Ekran Alanı: 154.08 x 85.92 mm
• Montaj Seçenekleri: Düz yüzey montajı, duvar montajı
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Koruma Sınıfı: IP51 (ön panel)

---

Muhafaza Kasası Avantajları

Muhafaza kasalı Nextion ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Anında Kullanım: Hazır muhafaza ile ekstra kasa tasarım ihtiyacını ortadan kaldırır.
• Fiziksel Koruma: Ekranı toz, darbe ve çizilmelere karşı etkin şekilde korur.
• Kolay Montaj: Hazır montaj delikleri ile duvara veya panellere kolayca sabitlenir.
• Profesyonel Görünüm: Projelere bitmiş ürün estetiği kazandırır.
• Ergonomik Tasarım: Optimum görüş açısı için tasarlanmış açılı yapı.
• Kablo Yönetimi: Arka kısımda bağlantı kablolarını düzenli tutan özel kanallar.
• Havalandırma: Isı dağılımını optimize eden havalandırma delikleri.
• Statik Elektrik Koruması: Uygun topraklama ile statik elektriğe karşı koruma.
• Taşıma Kolaylığı: Ekranı güvenli şekilde taşıma ve nakletme imkanı.
• Kullanım Ömrü: Ekranı çevresel etkenlerden koruyarak ömrünü uzatır.

---

İdeal Kullanım Alanları

Bu muhafazalı dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Akıllı Ev Sistemleri: Merkezi kontrol panelleri ve otomasyon arayüzleri
• Endüstriyel Kontrol Üniteleri: Makine operatör panelleri
• 3D Yazıcı Arayüzleri: Gelişmiş yazıcı kontrol ekranları
• IoT Kontrol Panelleri: Nesnelerin interneti cihazları için merkezi ekranlar
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları için kullanıcı arayüzleri
• Eğitim Projeleri: İnteraktif eğitim sistemleri
• Bilgi Ekranları: Sergi ve bilgilendirme terminalleri
• CNC Kontrol Sistemleri: Üretim makineleri için operatör panelleri
• Otomasyon Projeleri: Sera, sulama ve iklim kontrol sistemleri
• Medikal Cihazlar: Hasta izleme ve tıbbi cihaz arayüzleri

---

Montaj ve Kullanım İpuçları

Muhafazalı Nextion ekrandan maksimum verim almak için montaj ve kullanım önerileri.

---

Nextion Editör ve Arayüz Tasarımı

Nextion ekranlar için kullanıcı arayüzü tasarlama sürecinin detayları.

7.0 Inch Nextion Ekran için arayüz geliştirmesi, kullanıcı dostu Nextion Editor yazılımı ile yapılır. Bu görsel düzenleyici, programlama bilgisi olmayan kullanıcıların bile profesyonel arayüzler oluşturmasına olanak tanır.

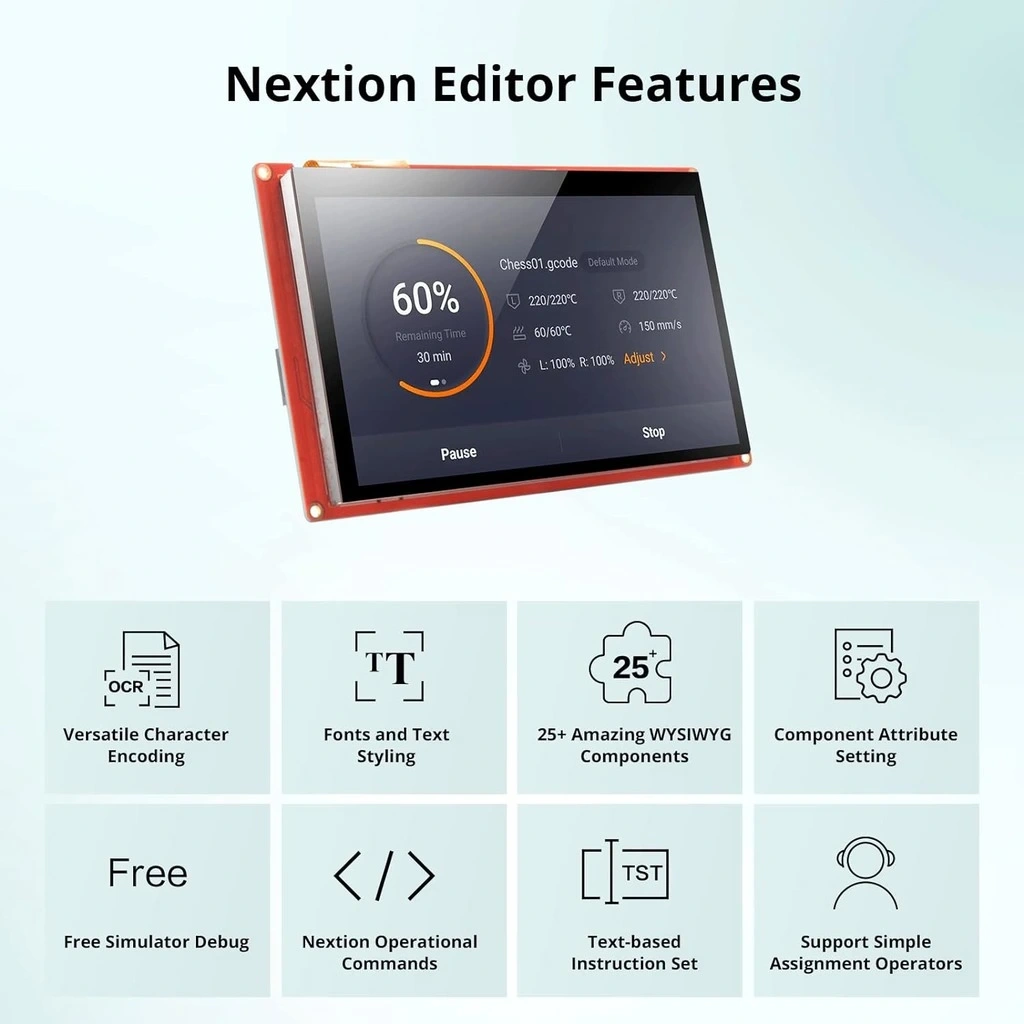

Nextion Editor Özellikleri:

Nextion arayüz tasarım yazılımının sunduğu imkanlar:

• Sürükle-Bırak Tasarım: Görsel bileşenleri kolayca ekrana yerleştirme.
• Zengin Bileşen Kütüphanesi: Butonlar, metin alanları, göstergeler, resimler ve daha fazlası.
• Çoklu Sayfa Desteği: Karmaşık projeler için birden fazla ekran tasarlama imkanı.
• Olay Programlama: Dokunma olaylarına özel kod ve işlevler atama.
• Canlı Simülasyon: Tasarımları bilgisayar üzerinde test etme yeteneği.

Nextion Editor, Windows işletim sisteminde çalışan ücretsiz bir yazılımdır.

Arayüz Tasarım Süreci:

Tasarımdan yüklemeye kadar temel adımlar:

• Proje Başlatma: Ekran modelini ve çözünürlüğünü belirterek yeni proje oluşturma.
• Sayfa Yapısı: Uygulamanın farklı ekranlarını temsil eden sayfalar tasarlama.
• Bileşen Yerleştirme: Butonlar, göstergeler ve görsel öğeleri konumlandırma.
• Özellik Ayarları: Renk, boyut, yazı tipi gibi görsel özellikleri düzenleme.
• Etkileşim Programlama: Dokunma olayları ve sayfa geçişlerini kodlama.

Bu görsel tasarım yaklaşımı, hızlı prototipleme ve kolay revizyon imkanı sunar.

7 İnç Ekrana Özel İpuçları:

7 inç ekran boyutundan en iyi şekilde yararlanma yöntemleri:

• Optimum Font Boyutu: 20-36pt arası yazı boyutları okunabilirlik için idealdir.
• Buton Boyutlandırma: Rahat dokunuş için en az 15mm x 15mm boyutunda butonlar.
• Ekran Bölümleme: Büyük ekran alanını işlevsel bölümlere ayırma.
• Renk Kullanımı: 65K renk desteğini kullanarak görsel hiyerarşi oluşturma.
• Bellek Yönetimi: 16MB Flash belleği verimli kullanmak için resim optimizasyonu.

7 inç ekran, hem detaylı bilgi gösterimi hem de rahat dokunmatik etkileşim için ideal bir boyuttadır.

---

Arduino ve Mikrodenetleyici Entegrasyonu

Muhafazalı Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, basit seri iletişim protokolü sayesinde çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci basit ve etkilidir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX (Digital Pin)
  • Nextion RX → Arduino TX (Digital Pin)
• Güç Gereksinimleri: Ekran için yeterli akım sağlamak amacıyla harici 5V/1A güç kaynağı önerilir.
• Yazılımsal Seri Port: Arduino Uno kullanırken, donanımsal seri port hata ayıklama için kullanılırsa, SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Lojik Seviye Uyumluluğu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Kablolama: Muhafaza içerisinden düzenli geçen kablolama için uygun uzunlukta kablolar kullanın.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Arduino kodu ve Nextion kontrolü için adımlar:

• Nextion Kütüphanesi: Arduino IDE'ye "ITEADLIB_Arduino_Nextion" kütüphanesini yükleme.
• Seri İletişim Kurulumu: Doğru baud rate ayarı ile seri haberleşmeyi başlatma.
• Komut Gönderme: Nextion ekrana metin, değer ve durum güncellemeleri gönderme.
• Olay Dinleme: Dokunmatik ekrandan gelen olayları algılama ve işleme.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX
NexText t0 = NexText(0, 1, "t0"); // sayfa 0, bileşen ID 1, isim "t0"
NexButton b0 = NexButton(0, 2, "b0"); // sayfa 0, bileşen ID 2, isim "b0"

NexTouch *nex_listen_list[] = {
  &b0,
  NULL
};

void b0Callback(void *ptr) {
  // Buton basma olayı
  t0.setText("Buton basıldı!");
}

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  b0.attachPop(b0Callback, &b0);

  // Ekrana ilk metin gönderme
  t0.setText("Arduino bağlandı");
}

void loop() {
  nexLoop(nex_listen_list);
}

Diğer Mikrodenetleyicilerle Entegrasyon:

Alternatif platform entegrasyonları:

• ESP8266/ESP32: WiFi özellikli projeler için ideal Nextion entegrasyonu.
• Raspberry Pi: Python dilinde Nextion ekran kontrolü.
• STM32: Yüksek performanslı mikrodenetleyicilerle UART haberleşmesi.
• PIC Mikrodenetleyiciler: Seri iletişim modülü ile bağlantı.
• Diğer Modüller: UART desteği olan herhangi bir modül ile entegrasyon.

Her platform için entegrasyon prensibi benzerdir, sadece programlama dili ve kütüphaneler değişir.

---

Basic Seri Nextion Özellikleri

NX8048P070-011C modelin ait olduğu Basic serisi Nextion ekranların özellikleri ve kullanım alanları.

Bu muhafazalı Nextion ekran, Basic seriye ait bir modeldir. Basic seri, Nextion'un maliyet etkin çözümler arayan kullanıcılar için sunduğu temel HMI çözümüdür.

Basic Serinin Teknik Temelleri:

Basic seri ekranların ortak teknik özellikleri:

• İşlemci: 48MHz Cortex M0+ CPU, standart HMI uygulamaları için yeterli hız.
• Bellek Yapısı: 16MB Flash ile orta boyutlu arayüz tasarımları desteklenir.
• Donanım Özellikleri: Temel 4-pin bağlantı, ek GPIO pinleri bulunmaz.
• Komut Seti: Nextion Instruction Set (NEXIS) temel komutlarını destekler.
• Yazılım Desteği: Nextion Editor ile tam uyumlu çalışır.

Basic seri, temel arayüz ihtiyaçları için gereken tüm fonksiyonları karşılar.

Enhanced ve Intelligent Serilerle Karşılaştırma:

Farklı Nextion serileri arasındaki temel farklar:

• Enhanced Seriye Göre Farklar: Enhanced seride ek GPIO pinleri, daha fazla RAM ve RTC (Gerçek Zamanlı Saat) bulunur.
• Intelligent Seriye Göre Farklar: Intelligent seride daha güçlü işlemci, daha büyük bellek ve ileri düzey programlama özellikleri mevcuttur.
• Programlama Kapasitesi: Basic seride daha sınırlı komut seti, üst serilerde daha kapsamlı programlama imkanları.
• Donanım Genişletme: Basic seride GPIO bulunmazken, diğer serilerde çevre birimleriyle etkileşim mümkündür.
• Fiyat-Performans Dengesi: Basic seri en ekonomik çözümü sunar, minimal ihtiyaçlar için idealdir.

Bu karşılaştırma, proje ihtiyaçlarınıza en uygun Nextion serisini seçmenize yardımcı olabilir.

Basic Serinin İdeal Kullanım Alanları:

Basic seri ekranların en uygun olduğu uygulama tipleri:

• Görselleştirme Uygulamaları: Sensör verilerini ve sistem durumunu gösteren ekranlar.
• Basit Kontrol Arayüzleri: Az sayıda işlev içeren kullanıcı kontrol panelleri.
• Bilgi Ekranları: Statik veya az değişen bilgilerin gösterimi.
• Hobi Projeleri: Kişisel elektronik ve DIY projeler için arayüzler.
• Eğitim Amaçlı Uygulamalar: HMI kavramlarının öğrenimi ve prototipler.

7 inç boyutu, bilgi gösterimi için yeterli alan sağlarken, Basic serinin teknik limitleri göz önünde bulundurulmalıdır.

---

Uygulama Örnekleri ve Proje Fikirleri

Muhafazalı 7.0 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Geniş ekran boyutu ve kullanıma hazır muhafazası ile NX8048P070-011C model Nextion ekran, çeşitli projeler için ideal bir HMI çözümüdür.

Akıllı Ev Projeleri:

Ev otomasyon sistemleri için uygulama fikirleri:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini (aydınlatma, ısıtma, güvenlik) tek noktadan yöneten dokunmatik panel.
• Akıllı Termostat: Ev sıcaklığını ve iklimlendirmeyi kontrol eden görsel arayüz.
• Güvenlik Monitörü: Hareket sensörleri ve kameralardan gelen bilgileri gösteren güvenlik ekranı.
• Enerji İzleme Sistemi: Ev enerji kullanımını grafiklerle görselleştiren panel.
• Multimedya Kontrolcüsü: Ev eğlence sistemleri için dokunmatik kumanda merkezi.

7 inç ekran boyutu, ev otomasyonu için gerekli tüm kontrolleri tek ekranda sunabilecek büyüklüktedir.

Hobi ve Maker Projeleri:

DIY ve kişisel projeler için uygulama örnekleri:

• 3D Yazıcı Kontrolcüsü: 3D yazıcılar için gelişmiş dokunmatik kontrol paneli.
• Arduino Proje Ekranı: Arduino tabanlı projelere profesyonel arayüz ekleme.
• Akıllı Akvaryum Kontrolü: Sıcaklık, pH, besleme zamanı gibi parametreleri yöneten panel.
• Kişisel Hava İstasyonu: Sensörlerden gelen hava durumu verilerini görselleştirme.
• Elektronik Laboratuvar Asistanı: Ölçüm cihazları ve devre testleri için arayüz.

Muhafaza kasası, hobi projelerinde montaj süresini kısaltarak prototipten bitmiş ürüne hızlı geçiş sağlar.

Endüstriyel ve Profesyonel Uygulamalar:

Ticari ve endüstriyel kullanım senaryoları:

• CNC Makine Arayüzü: CNC tezgahları için operatör kontrol paneli.
• Üretim Hattı Monitörü: Üretim metrikleri ve makine durumlarını izleme ekranı.
• Laboratuvar Ekipman Kontrolü: Test ve ölçüm cihazlarının dokunmatik kontrolü.
• Kiosk ve Bilgi Terminali: Halka açık bilgi ve hizmet noktaları.
• POS Sistemi Arayüzü: Satış noktası terminalleri için kullanıcı ekranı.

Dayanıklı muhafaza, endüstriyel ortamlarda ekranı koruyarak uzun ömürlü kullanım sağlar.

IoT ve Veri Görselleştirme:

Nesnelerin interneti projeleri için uygulama fikirleri:

• Sensör Veri Merkezi: Çoklu IoT sensörlerinden gelen verileri görüntüleme paneli.
• Akıllı Tarım Monitörü: Tarım sensörlerinden gelen toprak ve hava verilerini izleme.
• Endüstriyel IoT Gösterge Paneli: Fabrika sensörlerinden gelen verileri görselleştirme.
• Bulut Bağlantılı Kontrol Merkezi: Uzak cihazları izleme ve kontrol etme arayüzü.
• Enerji Yönetim Sistemi: Yenilenebilir enerji sistemleri için izleme ve kontrol paneli.

7 inç ekran, IoT verilerini kapsamlı grafikler ve görsellerle sunmak için ideal bir boyut sunar.

---

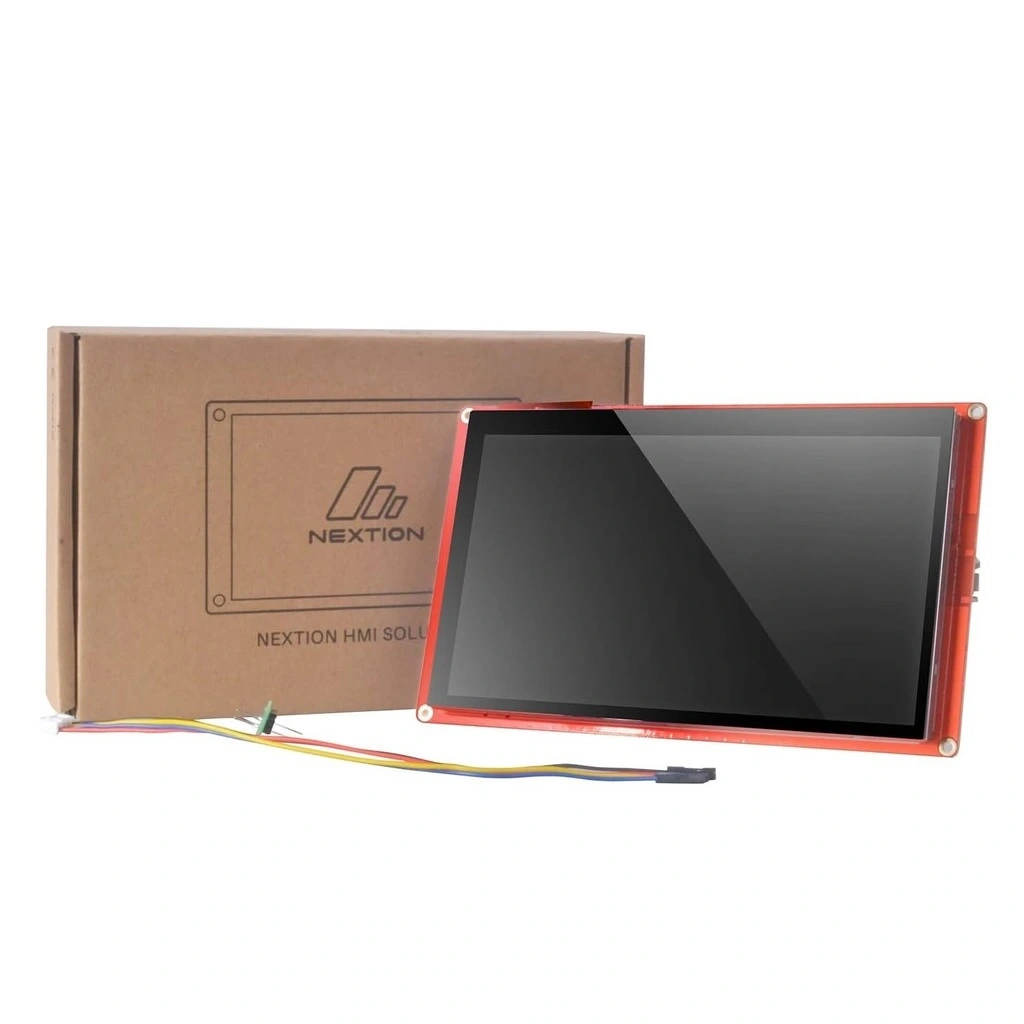

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 7.0 Inch Nextion Dokunmatik Ekran (Muhafaza Kasalı NX8048P070-011C)
• 1 x 4-Pin Bağlantı Kablosu
• 1 x Montaj Vidaları Seti
• 1 x Kullanım Kılavuzu

---
