5.0 Inch Nextion 32 MB Dahili Hafıza NX8048K050

5.0 Inch Nextion 32 MB Dahili Hafıza NX8048K050

5.0 Inch Nextion 32 MB Dahili Hafıza NX8048K050, elektronik projeleriniz için ideal olan kompakt boyutlu ancak zengin hafıza kapasitesine sahip dokunmatik HMI (İnsan-Makine Arayüzü) ekranıdır. Bu orta boy ekran çözümü, 800x480 piksel çözünürlüğü ve 32MB dahili hafızasıyla, zengin içerikli ve karmaşık kullanıcı arayüzleri geliştirmenize olanak tanır.

Nextion ekranlar, sadece dört pin bağlantısı gerektiren kolay entegrasyonu ve kullanıcı dostu tasarım yazılımı ile mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en pratik yoludur. Dahili işlemcisi sayesinde, bağlandığı mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.

Kompakt boyutu ve geniş bellek kapasitesiyle 5.0 Inch Nextion Ekran, endüstriyel kontrol panellerinden akıllı ev otomasyonuna, 3D yazıcı arayüzlerinden veri görselleştirme projelerine kadar çok çeşitli uygulamalarda mükemmel denge sunan bir HMI çözümüdür.

---

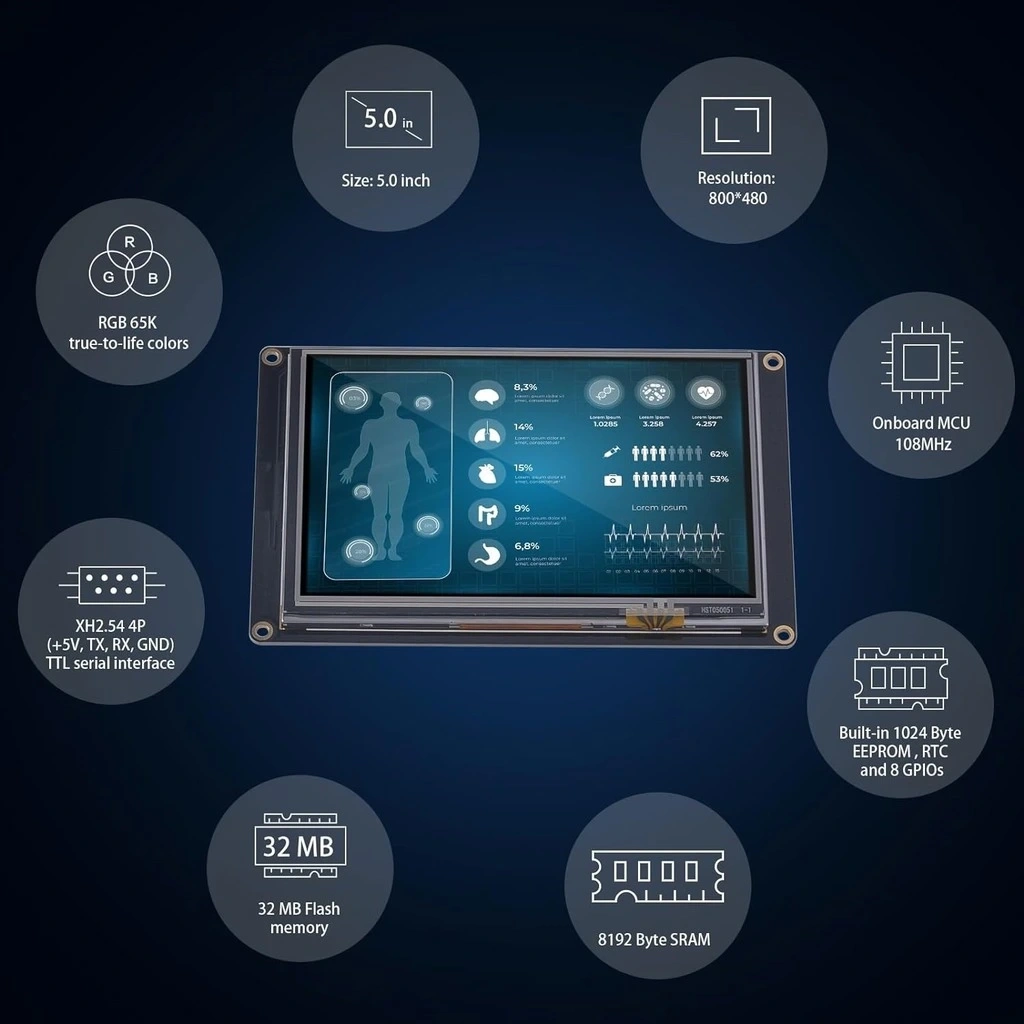

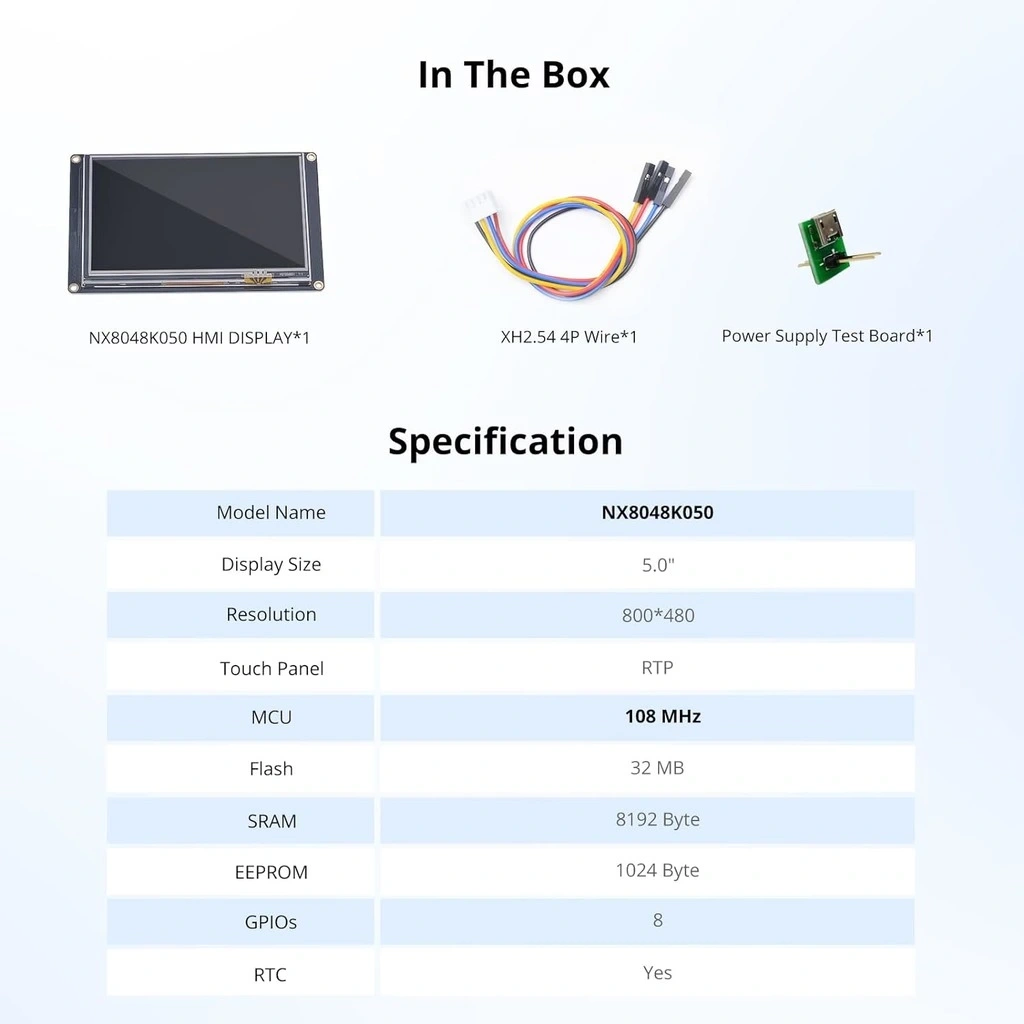

Teknik Özellikler

Bu bölümde 5.0 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048K050 (Basic Seri)
• Ekran Boyutu: 5.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 32MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• RAM: 3584 bayt
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~200mA
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Görüş Açısı: Yatay 70°, Dikey 70°
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Boyutlar: 141 x 85.6 x 16 mm
• Aktif Ekran Alanı: 108 x 64.8 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

Arayüz ve Bağlantı Avantajları

5.0 Inch Nextion ekranın sağladığı temel arayüz ve bağlantı avantajları aşağıda listelenmiştir.

• Minimum Pin Gereksinimleri: Sadece dört pin ile tam işlevsel bağlantı (VCC, GND, TX, RX).
• Düşük Mikrodenetleyici Yükü: Dahili işlemci sayesinde grafik işlemleri için ana kontrolcü kaynaklarını tüketmez.
• Yüksek Hafıza Kapasitesi: 32MB Flash bellek ile zengin görsel içerikler oluşturabilme.
• Kolay Programlama: Nextion Editor ile sürükle-bırak prensipli görsel arayüz tasarımı.
• Geniş Çözünürlük: 800x480 piksel ile kompakt boyutta detaylı görüntü kalitesi.
• 5 İnç İdeal Boyut: Kompakt projeler için yeterli görüntüleme alanı.
• Çoklu Sayfa Desteği: Karmaşık arayüzler için birden fazla sayfa tasarlama imkanı.
• Esnek İletişim Hızı: 2400-115200 bps arası ayarlanabilir baud rate.
• Kolay Arayüz Güncelleme: MicroSD kart ile hızlı ve pratik yazılım değişimi.
• Çoklu Platform Uyumluluğu: Arduino, ESP, PIC, Raspberry Pi gibi tüm mikrodenetleyicilerle çalışabilme.

---

İdeal Kullanım Alanları

Bu dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

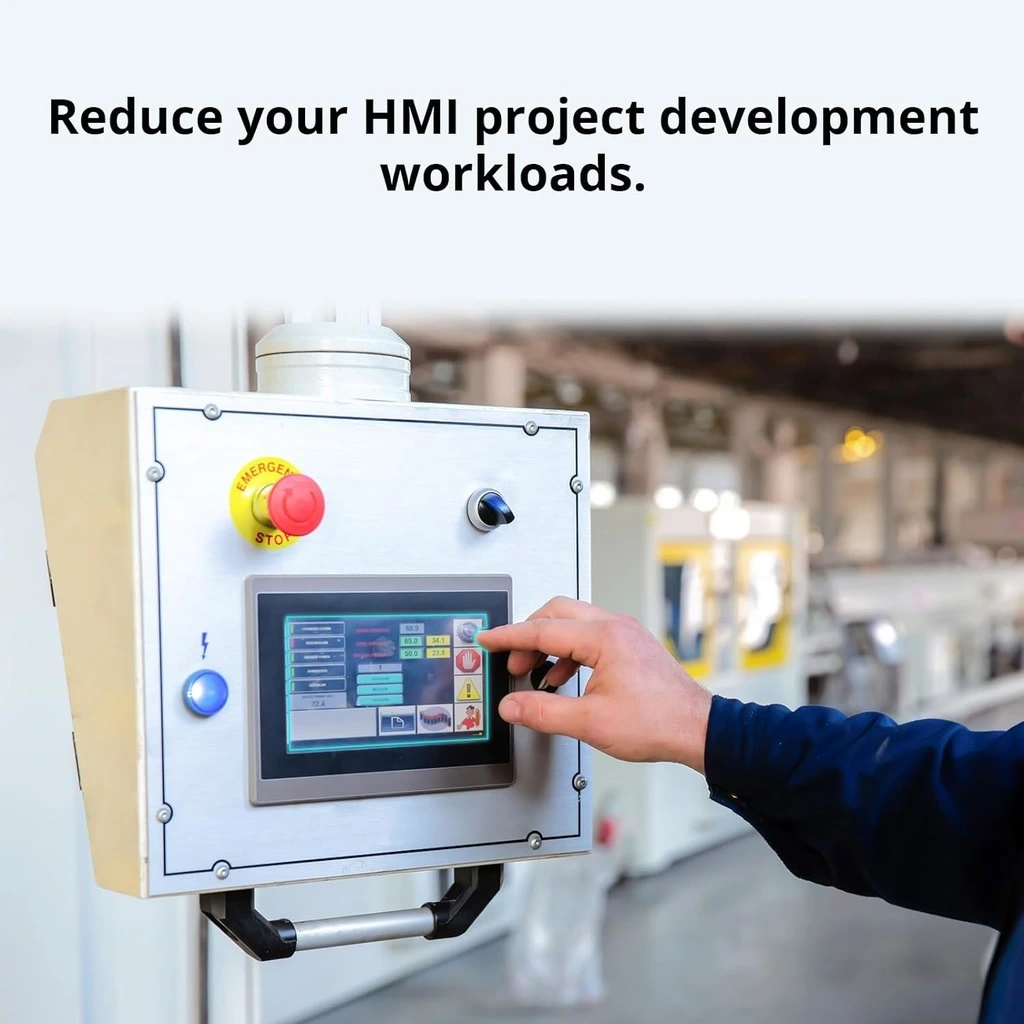

• Endüstriyel Kontrol Panelleri: Kompakt boyutta makine arayüzleri

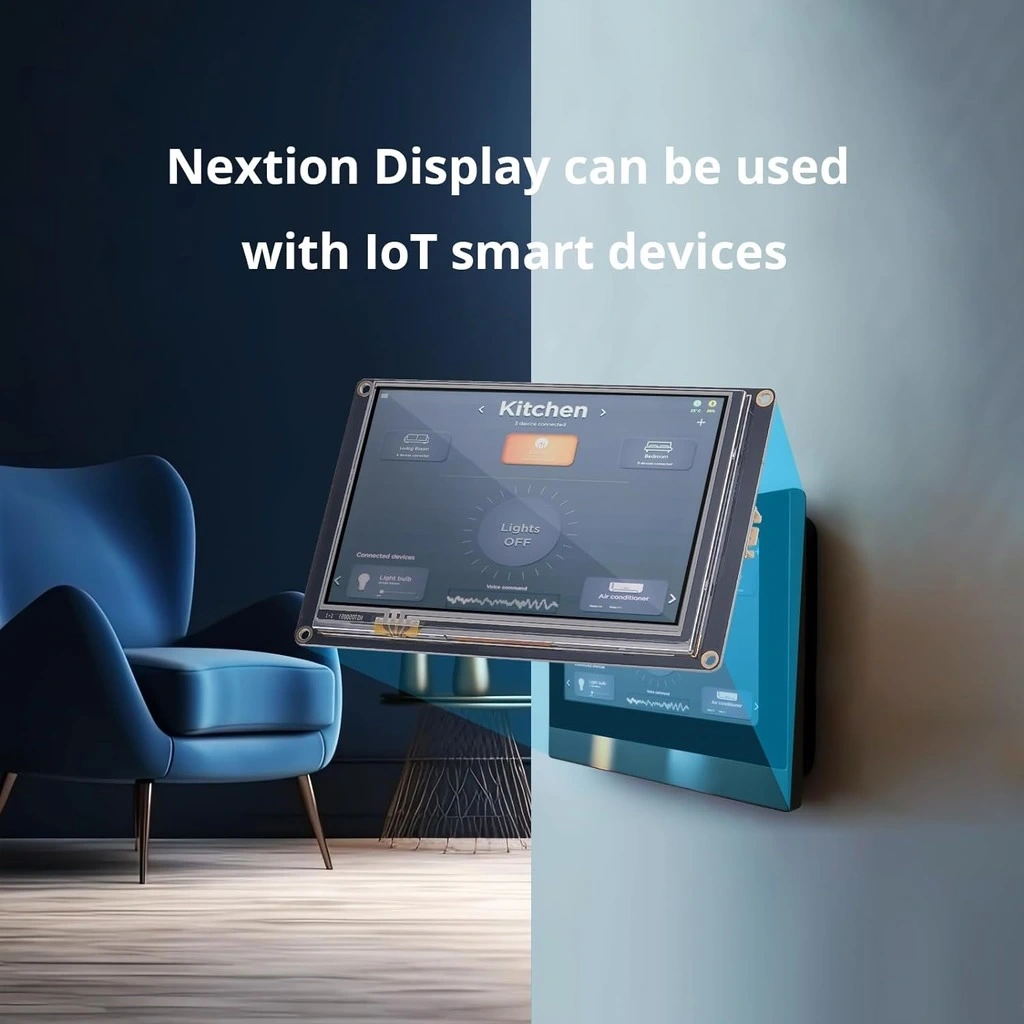

• Akıllı Ev Otomasyonu: Ev sistemleri kontrol merkezi

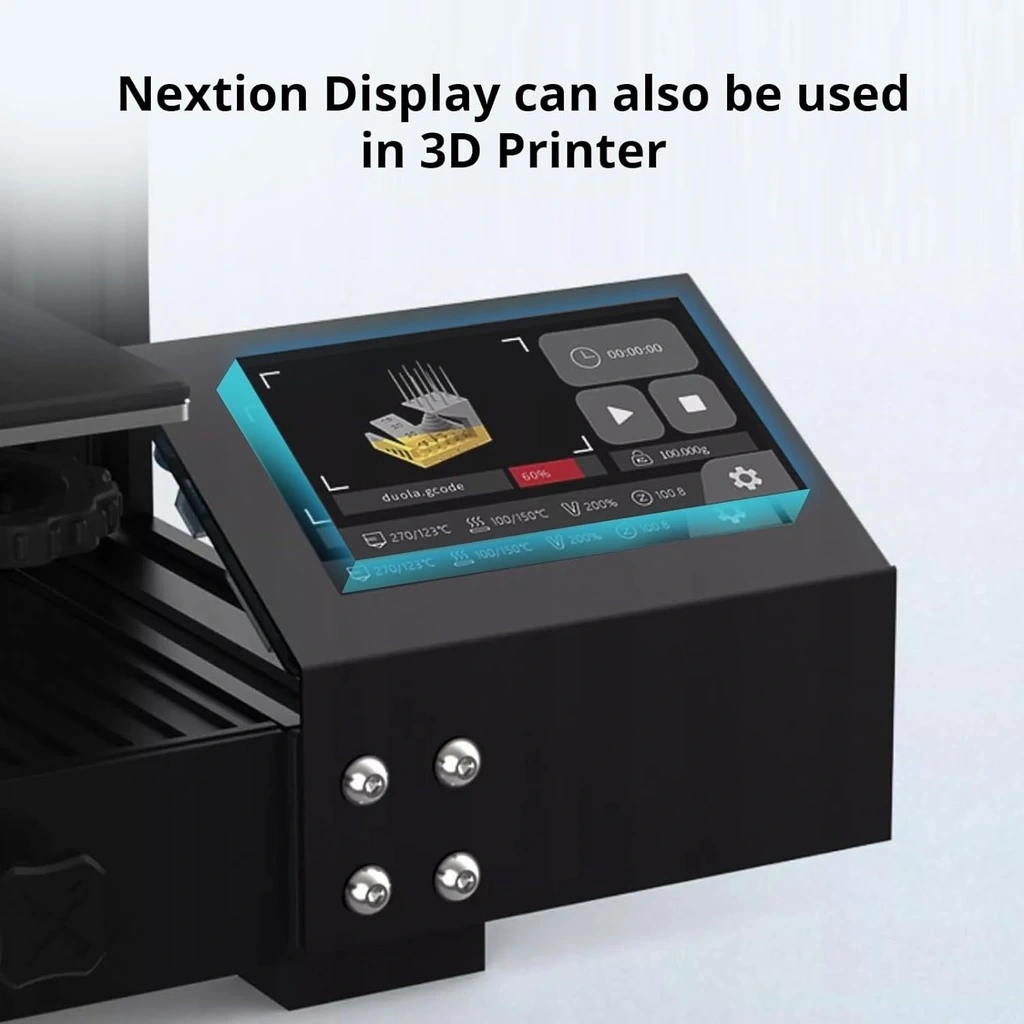

• 3D Yazıcı Arayüzleri: Kullanıcı dostu yazıcı kontrol ekranları
• Arduino Tabanlı Projeler: Profesyonel HMI çözümleri
• IoT Cihazları: Veri görselleştirme ve kontrol panelleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• CNC Kontrol Sistemleri: Kompakt operatör panelleri
• Veri İzleme İstasyonları: Sensör verilerini görselleştirme
• Elektronik Proje Arayüzleri: DIY ve hobi projeleri
• Eğitim Ekipmanları: İnteraktif öğretim sistemleri

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

32MB Hafıza Kapasitesi ve Avantajları

5.0 Inch Nextion ekranın 32MB dahili hafızasının sağladığı avantajlar ve kullanım imkanları.

5.0 Inch Nextion 32MB ekran, standart modellere göre önemli ölçüde artırılmış bellek kapasitesi sunar. Bu genişletilmiş hafıza, daha zengin ve karmaşık arayüzler tasarlamanıza olanak tanır.

32MB Hafıza Kapasitesi Neleri Sağlar:

Genişletilmiş belleğin sunduğu temel imkanlar:

• Daha Fazla Sayfa: 20-30 arası orta karmaşıklıkta sayfa depolayabilme.
• Yüksek Kaliteli Görseller: Daha çok ve daha yüksek çözünürlüklü resim kullanabilme.
• Çoklu Font Desteği: 10-15 farklı yazı tipi ve boyutunu aynı projede kullanabilme.
• Animasyon İmkanı: Kare-kare animasyonlar için yeterli depolama alanı.
• Dil Paketi Desteği: Çoklu dil seçeneği için gereken metin dosyalarını saklayabilme.

Bu ek kapasite, kullanıcı deneyimini önemli ölçüde zenginleştirir.

Proje Karmaşıklığı ve Bellek İlişkisi:

32MB belleğin farklı proje tiplerine göre kullanımı:

• Basit Kontrol Arayüzleri: 32MB ile yüzlerce basit kontrol sayfası depolanabilir.
• Görsel Ağırlıklı Projeler: 100+ orta çözünürlüklü veya 30-40 yüksek çözünürlüklü resim kullanılabilir.
• Kapsamlı Menü Sistemleri: Çok seviyeli ve karmaşık navigasyon yapıları oluşturulabilir.
• Veri Görselleştirme: Çeşitli grafik ve tablolarla zengin veri gösterimi yapılabilir.
• Eğitim Amaçlı Projeler: Çok sayıda bilgi ekranı ve görsel içerik barındırılabilir.

32MB hafıza, çoğu endüstriyel ve hobi amaçlı HMI projeleri için yeterlidir.

Bellek Optimizasyonu İpuçları:

32MB bellekten maksimum verim almak için teknikler:

• Resim Sıkıştırma: JPEG formatı kullanarak resim boyutlarını optimize etme.
• Kaynak Paylaşımı: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Font Yönetimi: Minimum sayıda yazı tipi kullanarak bellek tasarrufu sağlama.
• Komponent Kütüphanesi: Tekrar eden elemanlar için bileşen kütüphanesi oluşturma.
• Bellek İzleme: Nextion Editor'ün bellek kullanım göstergesini takip etme.

Bu optimizasyon teknikleri, projenizin verimli şekilde çalışmasını sağlar.

---

Nextion Editor Yazılımı ve Arayüz Tasarımı

Nextion HMI arayüzlerini tasarlamak için kullanılan yazılım ve tasarım sürecinin detayları.

Nextion ekranlar için kullanıcı arayüzleri, kullanıcı dostu Nextion Editor yazılımı ile tasarlanır. Bu WYSIWYG (Ne Görüyorsan Onu Alırsın) editör, kapsamlı kod bilgisi olmadan profesyonel arayüzler oluşturmanıza olanak tanır.

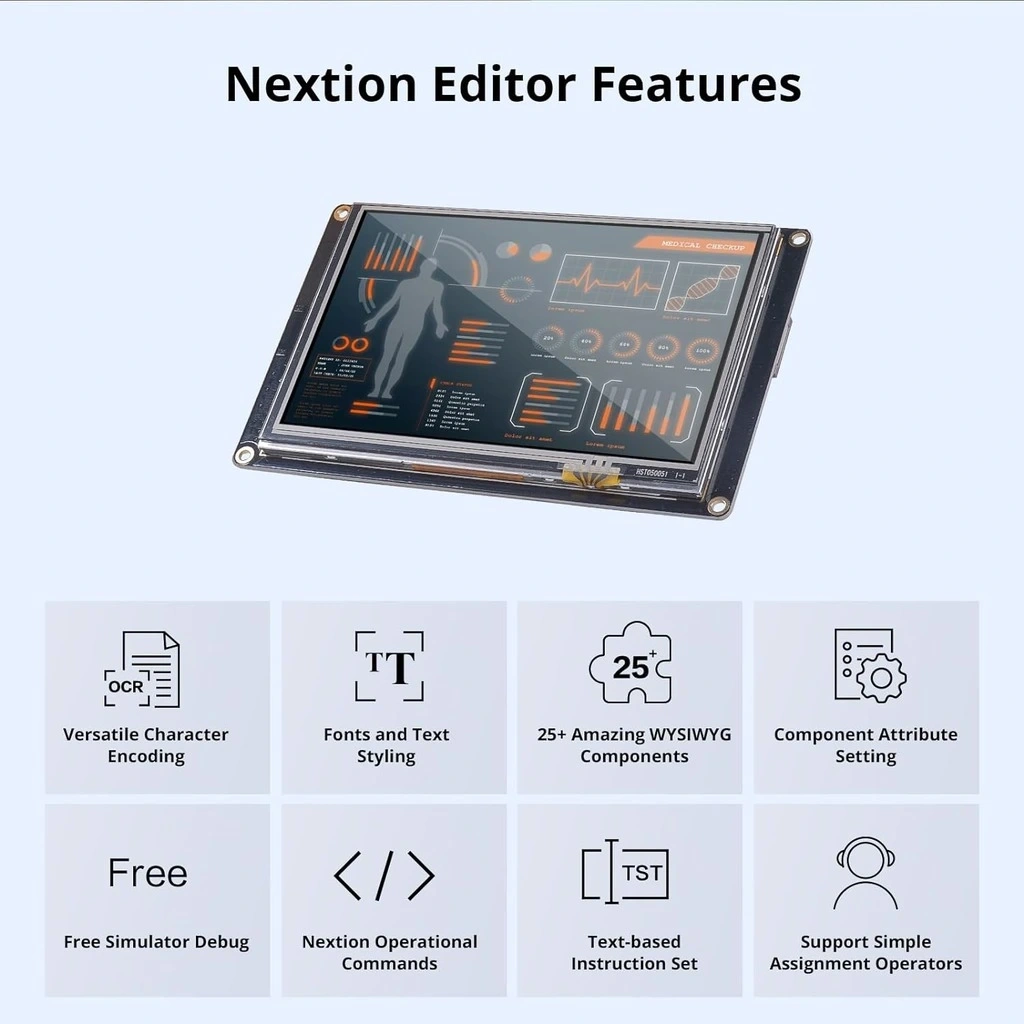

Nextion Editor Özellikleri:

Tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Bileşenleri ekrana kolayca yerleştirme imkanı.
• Komponent Kütüphanesi: Butonlar, metin kutuları, göstergeler, resimler ve diğer kontroller.
• Çoklu Sayfa Yönetimi: Farklı ekranlar ve menüler oluşturma.
• Olay Programlama: Dokunma olaylarını ve sayfa geçişlerini kodlama.
• Simülatör: Tasarımları bilgisayarda test etme özelliği.

Nextion Editor, Windows işletim sistemine sahip bilgisayarlarda çalışır ve ücretsiz olarak indirilebilir.

Arayüz Tasarım Süreci:

Temel tasarım adımları ve iş akışı:

• Proje Oluşturma: Ekran modelini ve boyutunu seçerek yeni proje başlatma.
• Sayfa Yapısı: Ana sayfa ve alt sayfaları planlama ve oluşturma.
• Bileşen Yerleştirme: Butonlar, göstergeler ve diğer kontrol elemanlarını konumlandırma.
• Özellik Ayarları: Renk, boyut, yazı tipi gibi görsel özellikleri düzenleme.
• Etkileşim Tanımlama: Dokunma olayları ve sayfa geçişlerini programlama.

Bu tasarım süreci, hızlı prototipleme ve kolay revizyon yapma imkanı sunar.

Script Programlama:

Nextion'un programlama dili ve özellikleri:

• Olay Tabanlı Programlama: Touch, Release gibi olaylara kod bağlama.
• Sayfa Yaşam Döngüsü: PreInitialize, PostInitialize gibi sayfa olayları.
• Değişken Kullanımı: Sayısal ve metin değişkenleri ile veri yönetimi.
• Koşullu İfadeler: if-else yapıları ile durum kontrolü.
• Komponentler Arası Etkileşim: Bileşenlerin özelliklerini dinamik olarak değiştirme.

Basic serinin script özellikleri sınırlı olmasına rağmen, çoğu uygulama için yeterlidir.

5 İnç Ekran İçin Tasarım İpuçları:

5 inç ekrandan en iyi şekilde yararlanma yöntemleri:

• Eleman Boyutlandırma: Dokunmatik kullanım için minimum 8-10mm buton boyutu.
• Yazı Tipi Seçimi: 16-24pt arası fontlar ile optimum okunabilirlik.
• Ekran Alanını Verimli Kullanma: Bilgileri mantıksal gruplarda düzenleme.
• Renk Kontrastı: Okunaklılık için yüksek kontrastlı renk kombinasyonları seçme.
• Sayfa Geçişleri: Karmaşık arayüzler için iyi planlanmış sayfa navigasyonu.

5 inç ekran, kompakt boyutta yeterli bilgi gösterimi için ideal bir dengedir.

---

Arduino ve Mikrodenetleyici Entegrasyonu

5.0 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanan basit bir bağlantı yöntemi ile çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci son derece basittir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V veya harici güç kaynağı
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pini
  • Nextion RX → Arduino TX pini
• Güç Gereksinimleri: 5 inç ekran için yeterli akım sağlamak amacıyla harici 5V/500mA güç kaynağı önerilir.
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno için SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Kablo Uzunluğu: Uzun bağlantılarda sinyal bozulmasını önlemek için 30cm'den kısa kablolar önerilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye ITEADLIB_Arduino_Nextion kütüphanesini yükleme.
• Seri Haberleşme Kurulumu: Uygun baud rate ile seri port başlatma (genellikle 9600).
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için metin, değer ve diğer komutları kullanma.
• Olay Dinleme: Ekrandan gelen dokunma olaylarını ve diğer bildirimleri algılama.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX pinleri
Nextion myNextion(nextion, 9600); // Nextion nesnesi

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  myNextion.init(); // Nextion ekranı başlat
}

void loop() {
  // Değeri ekrana gönderme
  int sensorValue = analogRead(A0);
  myNextion.setComponentValue("n0", sensorValue);

  // Metin gönderme
  myNextion.setComponentText("t0", "Merhaba Dünya");

  // Ekrandaki olayları dinleme
  if (myNextion.listen()) {
    // Olayları işleme
  }

  delay(100);
}

Farklı Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı diğer platformlarla bağlama yöntemleri:

• ESP8266/ESP32: WiFi özellikli projeler için UART üzerinden bağlantı.
• Raspberry Pi: Python ile seri port üzerinden kontrol.
• STM32: UART portları üzerinden bağlantı ve HAL kütüphanesi ile kontrol.
• PIC ve AVR: Standart UART haberleşmesi ile entegrasyon.
• Diğer Modüller: UART iletişimi destekleyen herhangi bir modül ile kullanılabilir.

Her platformun kendine özgü kütüphaneleri ve iletişim protokolü detayları vardır.

---

Proje Örnekleri ve Uygulama Alanları

5.0 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Kompakt boyutu ve 32MB bellek kapasitesi ile 5 inç Nextion ekran, çeşitli alanlarda kullanılabilecek ideal bir HMI çözümüdür.

Akıllı Ev Projeleri:

Ev otomasyon sistemleri için uygulamalar:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini (aydınlatma, ısıtma, güvenlik) tek noktadan yönetme.
• Akıllı Termostat: Oda sıcaklığını ve iklimlendirmeyi programlayabilme ve izleme.
• Güvenlik Monitörü: Kamera görüntüleri ve hareket sensörlerini izleme ekranı.
• Enerji İzleme Sistemi: Ev enerji tüketimini grafiklerle görselleştirme.
• Multimedya Kontrolcüsü: Ev eğlence sistemleri için dokunmatik kumanda merkezi.

5 inç ekran, duvar montajı için ideal bir boyut sunar.

Arduino ve Maker Projeleri:

Hobi elektronik uygulamaları:

• 3D Yazıcı Kontrolcüsü: Yazıcı durumunu izleme ve kontrol etme arayüzü.
• Meteoroloji İstasyonu: Hava durumu verilerini görselleştiren sensör paneli.
• Robot Kontrol Ünitesi: Robotik projelerde hareket ve durum kontrolü.
• Akıllı Sera Sistemi: Bitki yetiştirme koşullarını izleme ve kontrol etme.
• Elektronik Test Ekipmanı: Ölçüm cihazları için dokunmatik arayüz.

Arduino ile entegrasyon, hobi projelerinizi profesyonel seviyeye çıkarır.

Endüstriyel Uygulamalar:

Ticari ve endüstriyel kullanım alanları:

• Makine Operatör Paneli: CNC ve üretim ekipmanları için kontrol merkezi.
• Proses Monitörü: Endüstriyel süreçleri izleme ve kontrol etme ekranı.
• Kalite Kontrol İstasyonu: Ürün test verilerini görüntüleme arayüzü.
• Envanter Yönetimi: Depo ve stok takibi için dokunmatik terminal.
• Otomasyon Sistemleri: Fabrika otomasyon kontrolü ve izlemesi.

Kompakt boyut, sınırlı montaj alanı olan endüstriyel ortamlarda avantaj sağlar.

IoT ve Veri Görselleştirme:

Nesnelerin interneti uygulamaları:

• Sensör Veri Merkezi: Çoklu IoT cihazlarından gelen verileri görüntüleme.
• Akıllı Enerji Monitörü: Güç tüketimi ve üretimini görselleştirme.
• Çevre İzleme İstasyonu: Hava kalitesi ve çevresel verileri takip etme.
• Sağlık Verileri Ekranı: Fitness ve sağlık metrikleri görselleştirme.
• Uzaktan İzleme Terminali: Dağıtık sistemleri tek noktadan kontrol etme.

32MB hafıza, veri görselleştirme için gereken grafik ve tablolara imkan tanır.

---

Rezistif Dokunmatik Teknoloji ve Özellikleri

5.0 Inch Nextion ekranın rezistif dokunmatik panelinin çalışma prensibi ve avantajları.

NX8048K050 model Nextion ekranda rezistif dokunmatik teknoloji kullanılmıştır. Bu teknoloji, çeşitli kullanım senaryoları için belirli avantajlar sunar.

Rezistif Dokunmatik Çalışma Prensibi:

Rezistif ekranların temel çalışma mekanizması:

• Katmanlı Yapı: İki iletken katmanın birbirine temas etmesi prensibine dayanır.
• Basınç Algılama: Dokunuşla uygulanan basınç, iki katmanın temas noktasını belirler.
• Konum Tespiti: Temas noktasındaki elektriksel direnç değişimi ile x-y koordinatları hesaplanır.
• Fiziksel Temas: Herhangi bir nesne ile basınç uygulandığında çalışır.
• Tek Nokta Algılama: Genellikle tek bir dokunuş noktasını algılayabilir.

Bu çalışma prensibi, rezistif ekranların çeşitli ortamlarda güvenilir şekilde kullanılabilmesini sağlar.

Rezistif Teknolojinin Avantajları:

Bu dokunmatik teknolojinin sunduğu faydalar:

• Evrensel Nesne Algılama: Eldiven, kalem, tırnak veya herhangi bir nesneyle kullanılabilir.
• Maliyet Etkinlik: Kapasitif ekranlara göre daha ekonomik çözüm sunar.
• Çevresel Direnç: Toz, nem ve hafif su damlalarından etkilenmeden çalışır.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arasında güvenilir çalışma.
• Endüstriyel Ortam Uyumluluğu: Zorlu çalışma koşullarında dayanıklılık gösterir.

Bu özellikler, rezistif ekranları endüstriyel ve özel kullanım alanları için ideal kılar.

Kullanım İpuçları:

Rezistif ekrandan maksimum verim alma yöntemleri:

• Kalibrasyon: En iyi dokunmatik hassasiyet için periyodik kalibrasyon yapılması.
• Dokunma Tekniği: Hafif ama kararlı bir basınç uygulanması.
• Buton Boyutlandırma: En az 8-10mm çapında dokunma alanları tasarlanması.
• Stylus Kullanımı: Hassas işlemler için yumuşak uçlu stylus kalem kullanılması.
• Ekran Koruma: Uzun ömür için ekran koruyucu film kullanılması.

Doğru kullanım teknikleri, rezistif ekranın ömrünü ve performansını artırır.

Endüstriyel Kullanım Avantajları:

Rezistif ekranların özellikle endüstriyel ortamlarda sağladığı faydalar:

• Eldiven Uyumluluğu: Koruyucu eldiven gerektiren ortamlarda sorunsuz çalışma.
• Sıvı Direnci: Nem ve hafif sıvı sıçramalarının olduğu ortamlarda kullanılabilirlik.
• Tozlu Ortam Performansı: Toz ve kirli ortamlarda güvenilir dokunma algılama.
• Titreşim Direnci: Makine titreşimi olan ortamlarda yanlış algılama yapmama.
• Elektromanyetik Bağışıklık: Elektriksel gürültülü ortamlarda kararlı çalışma.

Bu özellikler, rezistif ekranları fabrika, atölye ve saha kullanımı için uygun kılar.

---

Basic Seri Özellikleri ve Sınırlamaları

NX8048K050 modelin dahil olduğu Basic serinin özellikleri ve kullanım alanları.

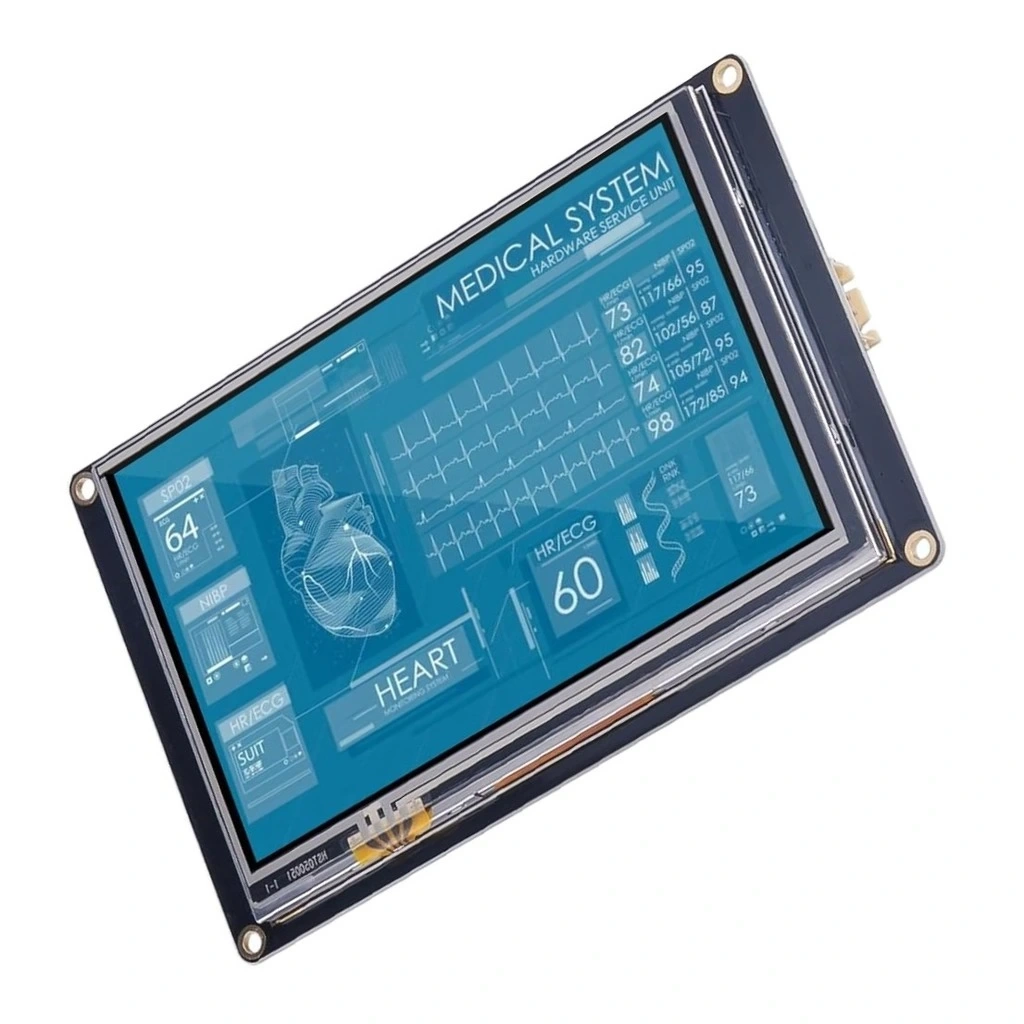

Bu 5 inç Nextion ekran, Nextion'un Basic serisine aittir. Basic seri, maliyet-performans dengesi arayan kullanıcılar için ideal bir çözümdür.

Basic Serinin Özellikleri:

Temel donanım ve yazılım özellikleri:

• İşlemci: 48MHz Cortex M0+ CPU, standart HMI uygulamaları için yeterli hız.
• Bellek Yapısı: Bu modelde 32MB Flash bellek, çoğu orta seviye arayüz için yeterli.
• Bağlantı: 4-pin (VCC, GND, TX, RX) seri port ile basit entegrasyon.
• Temel Komut Seti: Nextion Instruction Set (NEXIS) temel komutlarını destekler.
• Programlama Ortamı: Nextion Editor ile tam uyumluluk.

Basic seri, genellikle temel kullanıcı arayüzü ihtiyaçları için yeterlidir.

Enhanced ve Intelligent Serilerle Karşılaştırma:

Basic serinin diğer serilerle karşılaştırmalı analizi:

• Enhanced Seriye Göre Farklar: Enhanced seride GPIO pinleri, RTC (Gerçek Zamanlı Saat) ve daha fazla RAM bulunur.
• Intelligent Seriye Göre Farklar: Intelligent seride daha güçlü işlemci, daha kapsamlı flash bellek ve ileri programlama özellikleri vardır.
• Programlama Kapasitesi: Basic seride daha sınırlı komut seti, üst serilerde daha kapsamlı programlama imkanları.
• Donanım Genişletme: Basic seride ek GPIO pinleri bulunmaz, harici cihaz kontrolü kısıtlıdır.
• Fiyat-Performans: Basic seri en maliyet etkin çözümdür, minimal ihtiyaçlar için idealdir.

Bu karşılaştırma, projenizin gereksinimlerine en uygun seriyi seçmenize yardımcı olabilir.

Basic Serinin İdeal Kullanım Alanları:

Basic seri ekranların en uygun olduğu proje tipleri:

• Görselleştirme Uygulamaları: Sensör verilerini ve sistem durumunu gösteren ekranlar.
• Basit Kontrol Arayüzleri: Az sayıda işlev içeren kullanıcı kontrol panelleri.
• Arduino ve Maker Projeleri: Hobi ve DIY elektronik projeleri.
• Veri İzleme Sistemleri: Temel düzeyde veri görselleştirme arayüzleri.
• Eğitim Amaçlı Uygulamalar: HMI konseptlerini öğrenmek için ideal platform.

Basic seri, çoğu temel ve orta seviye proje için yeterlidir; ancak karmaşık otomasyon uygulamaları için üst seriler daha uygun olabilir.

---

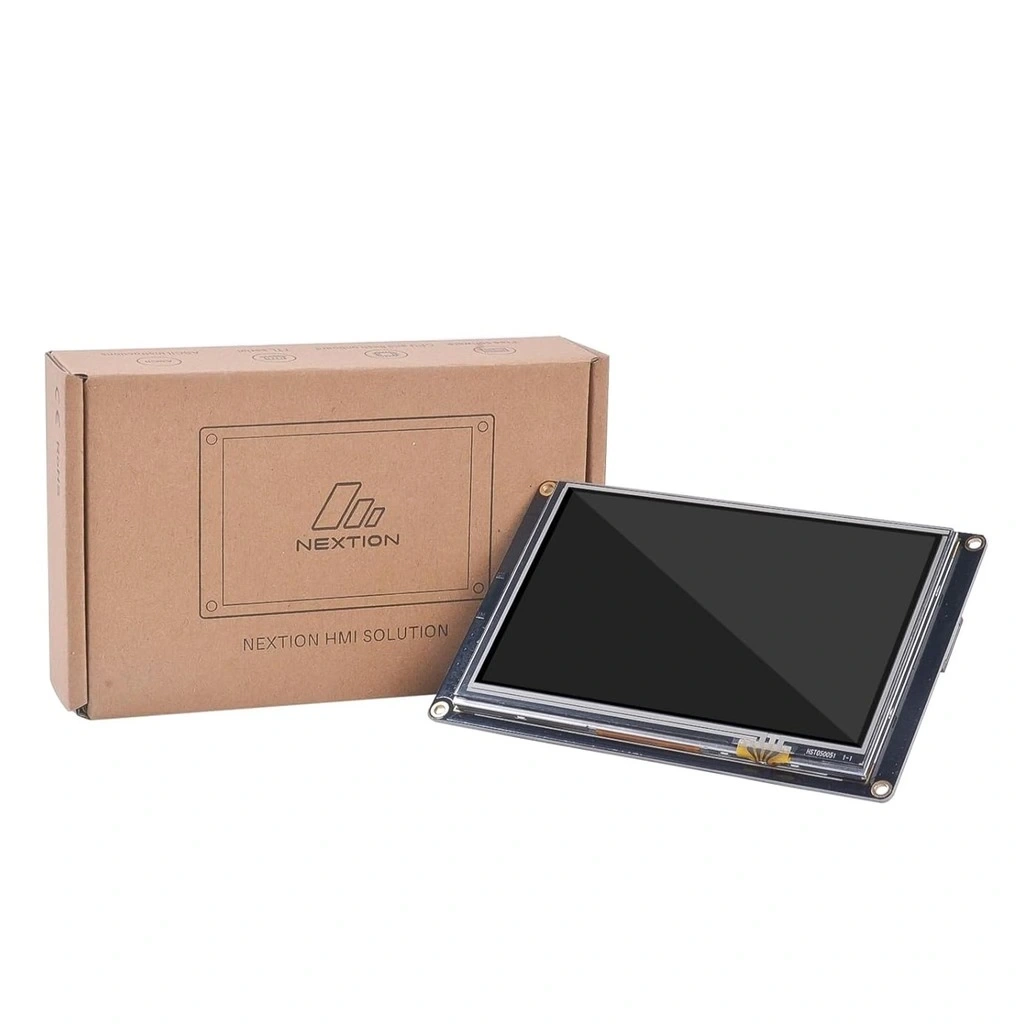

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 5.0 Inch Nextion Dokunmatik Ekran (NX8048K050)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
