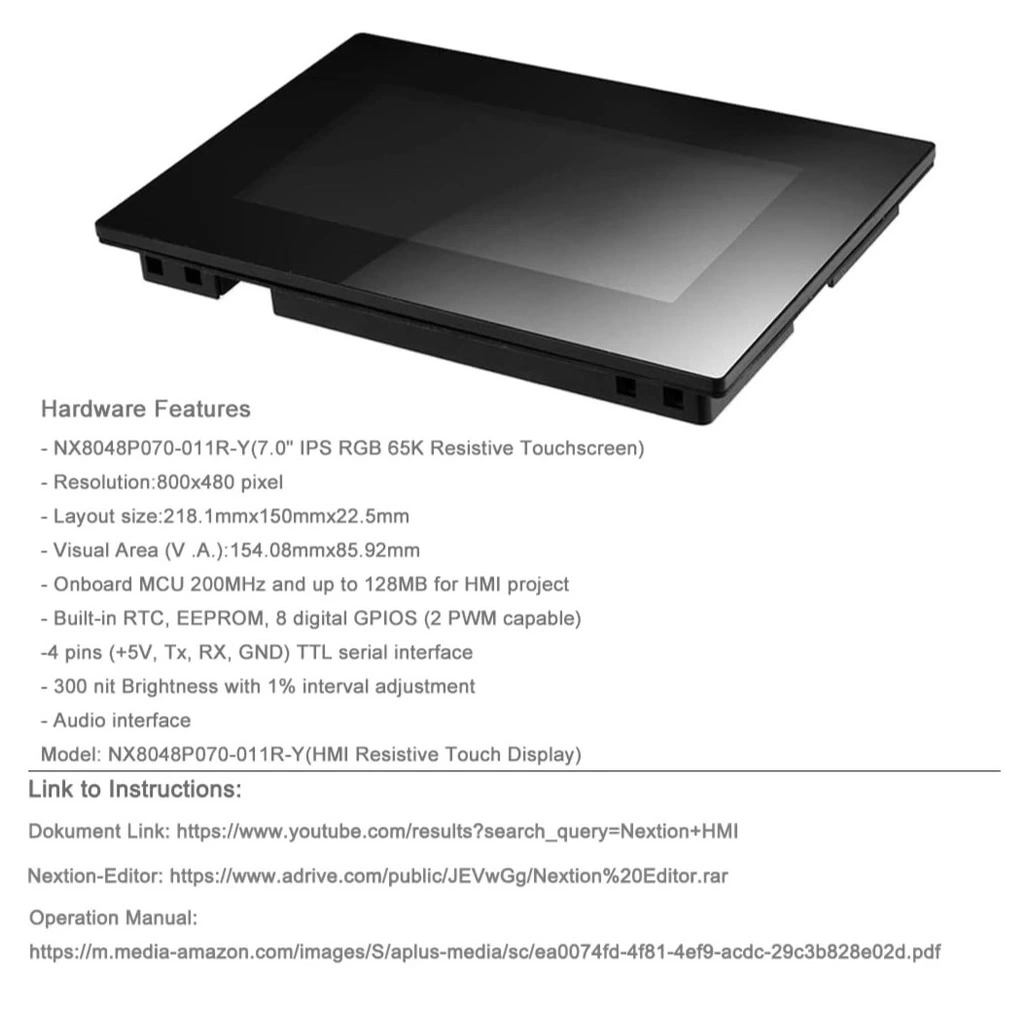

7.0 Inch Nextion R-Rezistif Ekran NX8048P070-011R-Y

7.0 Inch Nextion R-Rezistif Ekran NX8048P070-011R-Y

7.0 Inch Nextion R-Rezistif Ekran NX8048P070-011R-Y, elektronik projeleriniz için yüksek kaliteli rezistif dokunmatik teknolojiye sahip, muhafaza kasalı bir HMI (İnsan-Makine Arayüzü) çözümüdür. Bu ürün, 7 inç geniş ekranı ve dış etkenlere karşı koruma sağlayan muhafazasıyla endüstriyel ve hobi projeleriniz için ideal bir seçimdir.

Rezistif dokunmatik teknolojisi sayesinde eldivenle veya herhangi bir nesneyle kullanılabilir olması, endüstriyel ortamlarda ve özel kullanım alanlarında büyük avantaj sağlar. Hazır muhafaza kasası ile montaj kolaylığı sunan ürün, 800x480 piksel çözünürlüğü ile net ve detaylı görüntüler sunarak kullanıcı arayüzlerinize profesyonel bir görünüm kazandırır.

Kolay entegre edilebilen 7.0 Inch Nextion R-Rezistif Ekran, dört pin bağlantısı ile Arduino ve diğer mikrodenetleyicilerle sorunsuz iletişim kurar. Kullanıcı dostu Nextion Editor yazılımı ile hızlıca arayüzler tasarlayabileceğiniz bu ekran, projelerinize değer katacak profesyonel bir HMI çözümüdür.

---

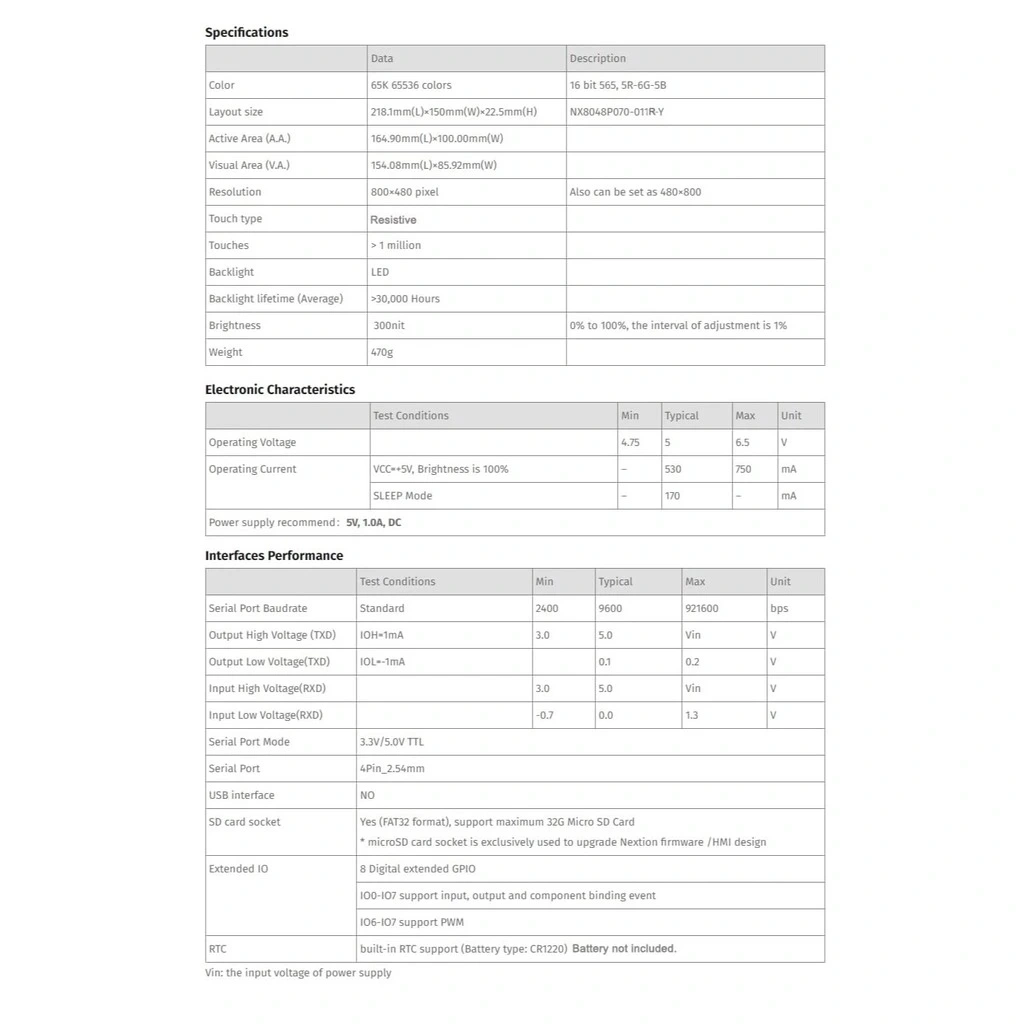

Teknik Özellikler

Bu bölümde 7.0 Inch Nextion R-Rezistif Ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048P070-011R-Y (Enhanced Seri, Muhafazalı)
• Ekran Boyutu: 7.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: R-Rezistif (4-telli rezistif)
• Dahili Bellek: 16MB Flash
• RAM: 2KB
• İşlemci: 48MHz Cortex M0+ CPU
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~85mA
• Muhafaza Malzemesi: Dayanıklı ABS plastik kasa
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Muhafaza Boyutları: Yaklaşık 204 x 130 x 21 mm
• Aktif Ekran Alanı: 154.08 x 85.92 mm
• Montaj Seçenekleri: Düz yüzey ve duvar montajı
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Koruma Sınıfı: IP51 (ön panel)

---

Rezistif Dokunmatik Teknoloji Avantajları

7.0 Inch Nextion R-Rezistif ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çoklu Nesne Kullanımı: Eldiven, kalem ve diğer nesnelerle kullanılabilirlik.
• Endüstriyel Ortam Uyumluluğu: Tozlu ve zorlu çalışma koşullarında güvenilir çalışma.
• Nem ve Su Damlası Direnci: Su damlacıkları ve nem ekranın çalışmasını etkilemez.
• Hassas Konum Tespiti: Doğru ve kesin dokunmatik konum algılama.
• Maliyet Etkinliği: Kapasitif teknolojiye göre daha ekonomik çözüm.
• Geniş Çalışma Sıcaklığı Aralığı: -20°C ile +70°C arasında kararlı çalışma.
• Kalibrasyon İmkanı: Kullanım sırasında hassasiyet ayarı yapabilme.
• Uzun Ömür: Muhafaza koruması ile dayanıklılık ve uzun kullanım süresi.
• Basınç Hassasiyeti: Farklı basınç seviyelerine göre programlanabilirlik.
• Elektromanyetik Parazit Direnci: Elektriksel gürültüye karşı dirençli çalışma.

---

İdeal Kullanım Alanları

Bu rezistif muhafazalı dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Panelleri: Fabrika ve üretim hatları
• CNC ve Üretim Makineleri: Operatör kontrol arayüzleri
• Akıllı Ev Otomasyon Sistemleri: Merkezi kontrol panelleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• 3D Yazıcı Arayüzleri: Gelişmiş yazıcı kontrol ekranları
• Tarım ve Sera Otomasyon Sistemleri: İklim ve sulama kontrolü
• Medikal Cihazlar: Sağlık ekipmanları kullanıcı arayüzleri
• Kiosk ve Bilgi Ekranları: Halka açık bilgi terminalleri
• Araç İçi Kontrol Sistemleri: Otomotiv kontrol panelleri
• Eğitim Ekipmanları: İnteraktif öğrenme cihazları

---

Montaj ve Kullanım İpuçları

Rezistif Nextion ekrandan maksimum verim almak için montaj ve kullanım önerileri.

---

Rezistif ve Kapasitif Ekran Karşılaştırması

Rezistif dokunmatik teknolojinin kapasitif teknolojiye göre farkları ve avantajları.

7.0 Inch Nextion R-Rezistif Ekran özellikle endüstriyel ve zorlu ortamlar için tercih edilen rezistif dokunmatik teknolojiye sahiptir. Bu teknoloji, kapasitif ekranlara göre belirli avantajlar sunar.

Rezistif Teknoloji Çalışma Prensibi:

Rezistif ekranların temel çalışma mekanizması:

• Katmanlı Yapı: İki iletken katmanın bir araya gelmesiyle oluşan basınç duyarlı sistem.
• Fiziksel Temas: Dokunuşla iki katmanın birbirine temas etmesi prensibine dayanır.
• Elektriksel Direnç: Temas noktasındaki direnç değişimi ile konum tespiti yapılır.
• Basınç Gerekliliği: Çalışması için fiziksel basınç uygulanması gerekir.
• Evrensel Uyumluluk: Herhangi bir nesne ile dokunuş algılanabilir.

Bu mekanizma, rezistif ekranların çeşitli kullanım senaryolarında esneklik sağlamasını mümkün kılar.

Endüstriyel Kullanım Avantajları:

Rezistif ekranın endüstriyel ortamlarda sağladığı faydalar:

• Eldiven Uyumluluğu: Kalın iş eldivenleri ile sorunsuz kullanım.
• Toz ve Nem Direnci: Kirli, tozlu ve nemli ortamlarda güvenilir çalışma.
• Sıvı Teması: Su damlacıkları ve hafif sıvı teması çalışmayı etkilemez.
• Aşırı Sıcaklık Performansı: Geniş sıcaklık aralığında kararlı çalışma.
• Elektriksel Gürültü Bağışıklığı: Fabrika ortamındaki elektromanyetik parazitlerden etkilenmeme.

Bu özellikler, rezistif ekranların endüstriyel uygulamalarda tercih edilme sebepleridir.

Kapasitif Ekranlara Göre Karşılaştırma:

İki teknoloji arasındaki temel farklar:

• Dokunuş Hassasiyeti: Kapasitif ekranlar daha hassas dokunuş algılar, rezistif ekranlar hafif basınç gerektirir.
• Çoklu Dokunma: Kapasitif ekranlar çoklu dokunuş destekler, rezistif ekranlar genellikle tek nokta algılar.
• Görüntü Netliği: Kapasitif ekranlar daha net görüntü sunar, rezistif ekranlarda ekstra katmanlar nedeniyle hafif bulanıklık olabilir.
• Dayanıklılık: Rezistif ekranlar fiziksel aşınmaya daha yatkındır ancak muhafaza ile korunabilir.
• Kullanım Alanı: Kapasitif ekranlar tüketici elektroniğinde, rezistif ekranlar endüstriyel alanlarda yaygındır.

Doğru ekran teknolojisi seçimi, kullanım amacına ve ortam koşullarına bağlıdır.

---

Muhafaza Kasası Özellikleri ve Koruma Avantajları

Nextion ekranın muhafaza kasasının sağladığı koruma ve montaj avantajları.

NX8048P070-011R-Y model Nextion ekran, dayanıklı bir muhafaza kasası içinde gelir. Bu koruyucu kasa, ekranı dış etkenlerden korurken montaj kolaylığı da sağlar.

Muhafaza Tasarımı ve Yapısı:

Koruyucu kasanın fiziksel özellikleri:

• Malzeme Özellikleri: Darbelere dayanıklı, ısıya dirençli ABS plastik yapı.
• Ergonomik Tasarım: Rahat kullanım için optimize edilmiş açılı gövde.
• Koruma Seviyesi: Ön panel IP51 koruma sınıfı (toz ve dikey su damlalarına karşı koruma).
• Bağlantı Erişimi: Kablo girişleri için özel tasarlanmış geçiş noktaları.
• Havalandırma: Isı dağılımı için tasarlanmış havalandırma kanalları.

Bu özellikler, ekranı günlük kullanımın zorluklarından koruyarak uzun ömürlü olmasını sağlar.

Montaj Seçenekleri ve Kolaylığı:

Muhafazanın sağladığı montaj avantajları:

• Duvar Montajı: Standart montaj delikleri ile duvara veya panele sabitleme.
• Masa Üstü Kullanım: Kaymaz taban tasarımı ile düz yüzeylerde stabil kullanım.

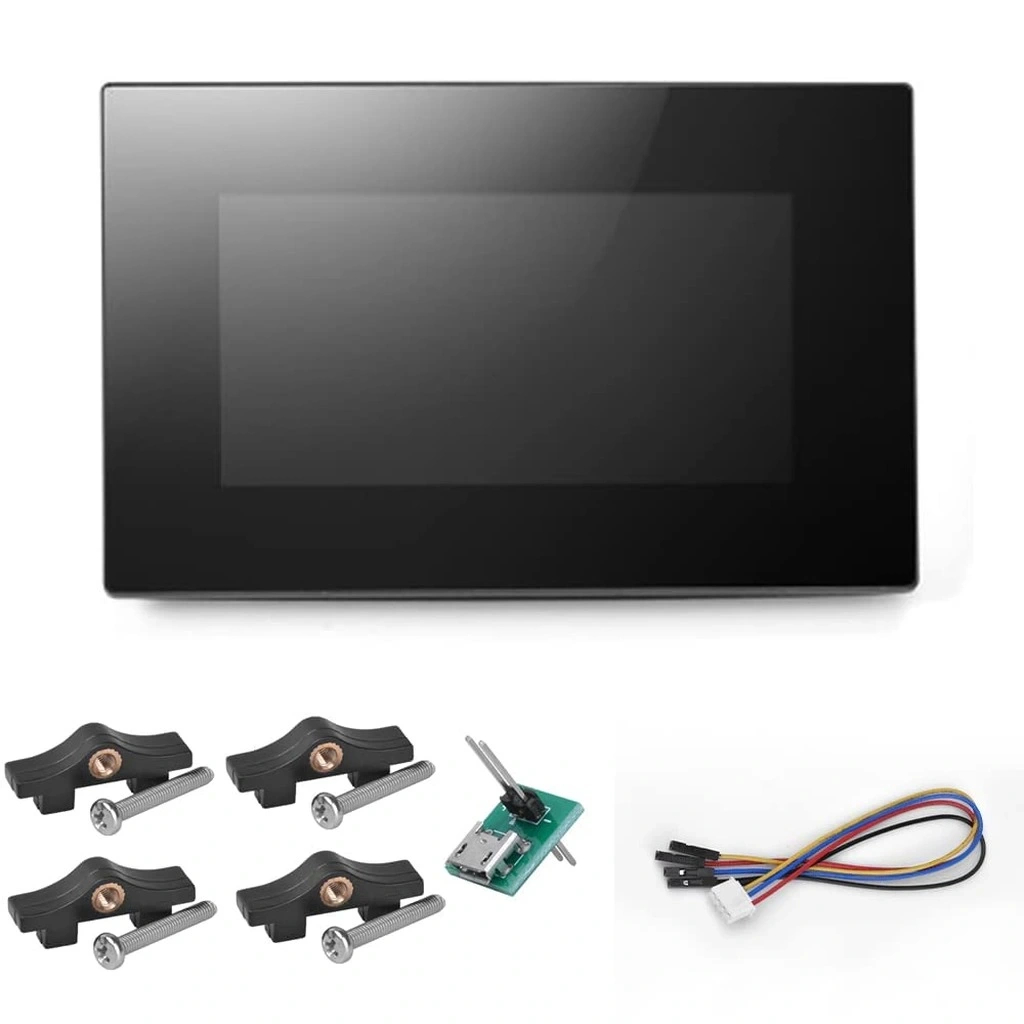

• Montaj Aparatları: Kutu içeriğinde gelen vidalar ve montaj parçaları.
• Ayarlanabilir Açı: Bazı montaj şekillerinde görüntüleme açısını ayarlama imkanı.
• Kablo Yönetimi: Bağlantı kablolarını düzenli tutmak için tasarlanmış kanallar.

Bu montaj özellikleri, ekranın farklı ortamlara ve kullanım senaryolarına adapte edilmesini kolaylaştırır.

Çevresel Koruma Faydaları:

Muhafazanın sağladığı çevresel koruma avantajları:

• Darbe Koruması: Düşme ve çarpmalara karşı ekranı koruma.
• Toz Koruması: Endüstriyel ortamlardaki toz ve kire karşı savunma.
• Sıvı Direnci: Sıçramalara ve hafif sıvı temasına karşı bariyer.
• UV Direnci: Güneş ışığına maruz kalan ortamlarda solmaya karşı dayanıklılık.
• Elektromanyetik Koruma: Bazı modelllerde elektriksel parazitlere karşı kısmi ekranlama.

Bu koruma özellikleri, ekranın zorlu çalışma koşullarında bile güvenilir performans sunmasını sağlar.

---

Arduino ve Mikrodenetleyici Entegrasyonu

Rezistif Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, basit seri iletişim protokolü ile çeşitli mikrodenetleyicilere kolayca bağlanabilir. Özellikle Arduino platformlarıyla entegrasyon süreci oldukça basittir.

Arduino Bağlantısı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX (Digital Pin)
  • Nextion RX → Arduino TX (Digital Pin)

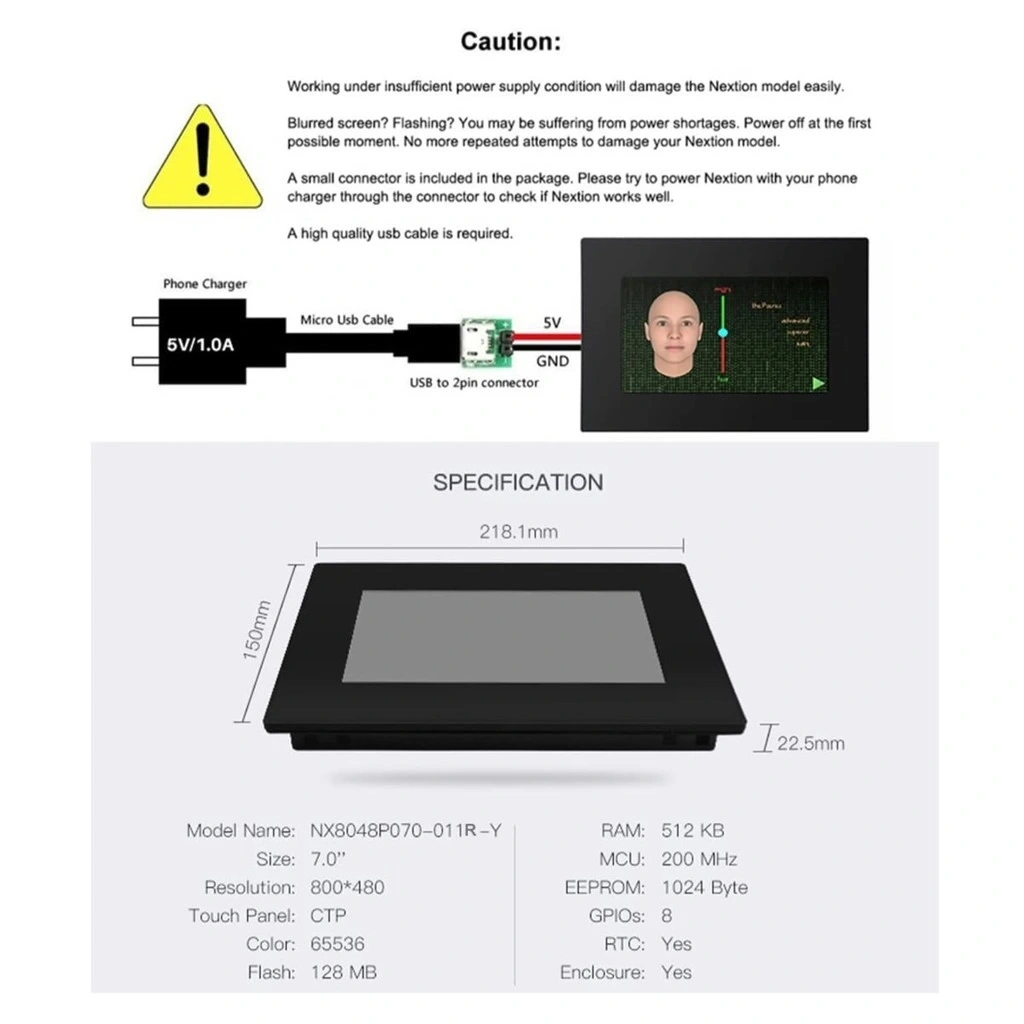

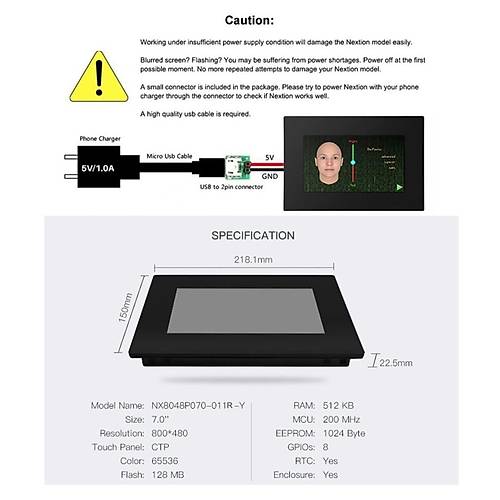

• Güç Kaynağı: Arduino USB portu yeterli akımı sağlayamayabilir, harici 5V/1A güç kaynağı önerilir.
• Lojik Seviye: Nextion 5V TTL mantık seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Seri Port Seçimi: Arduino Uno için SoftwareSerial, Mega için ikinci donanımsal seri port kullanılabilir.
• Şematik: Bağlantılar muhafaza kasasının kablo kanallarından geçirilerek düzenli tutulabilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Arduino kodlama ve Nextion kontrolü:

• Nextion Kütüphanesi: Arduino IDE'ye ITEADLIB_Arduino_Nextion kütüphanesini yükleme.
• Seri İletişim Kurulumu: Nextion ile aynı baud rate'i kullanarak seri port başlatma.
• Komut Formatı: Nextion komutlarını doğru formatta gönderme (komut sonuna 0xFF,0xFF,0xFF eklenmeli).
• Veri Okuma: Dokunmatik ekran olaylarını ve değişken değerlerini alma.
• Bileşen Kontrolü: Metin, resim, slider gibi ekran bileşenlerini güncelleme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX
NexText t0 = NexText(0, 1, "t0"); // sayfa 0, nesne ID 1, nesne adı "t0"
NexButton b0 = NexButton(0, 2, "b0"); // sayfa 0, nesne ID 2, nesne adı "b0"

NexTouch *nex_listen_list[] = {
  &b0,
  NULL
};

void b0Callback(void *ptr) {
  // Buton tıklama işlemi
  t0.setText("Buton tıklandı!");
}

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  b0.attachPop(b0Callback, &b0);

  // Ekrana metin gönderme
  t0.setText("Arduino bağlandı");
}

void loop() {
  nexLoop(nex_listen_list);
}

Farklı Mikrodenetleyici Platformları:

Nextion ekranı diğer platformlarla entegre etme:

• ESP8266/ESP32: WiFi kontrollü HMI projeleri için ideal entegrasyon.
• Raspberry Pi: Python ile Nextion kontrol işlemleri yapılabilir.
• STM32: Yüksek performanslı mikrodenetleyicilerle UART üzerinden bağlantı.
• PIC ve AVR: Temel UART haberleşmesi ile Nextion kontrolü.
• Diğer Modüller: Seri port desteği olan herhangi bir modül ile kullanılabilir.

Her platform için entegrasyon prensibi benzerdir, sadece kodlama dili ve kütüphaneler değişir.

---

Nextion Editor ile Arayüz Tasarımı

Rezistif Nextion ekran için kullanıcı arayüzü tasarlama sürecinin detayları.

Nextion ekranlar için arayüz geliştirmesi, kullanıcı dostu Nextion Editor yazılımı ile gerçekleştirilir. Bu WYSIWYG editör, programlama bilgisi sınırlı olan kullanıcıların bile profesyonel arayüzler tasarlamasına olanak tanır.

Nextion Editor Temel Özellikleri:

Arayüz tasarım yazılımının sunduğu olanaklar:

• Sürükle-Bırak Tasarım: Görsel bileşenleri kolayca ekrana yerleştirme imkanı.
• Bileşen Kütüphanesi: Butonlar, metin alanları, göstergeler, resimler, kaydırıcılar gibi hazır elemanlar.
• Çoklu Sayfa Desteği: Farklı ekranlar ve menüler oluşturma yeteneği.
• Simülatör: Tasarımları bilgisayarda test etme özelliği.
• Olay Programlama: Dokunma ve değişken olaylarına kod bağlama imkanı.

Nextion Editor ücretsiz olarak indirilebilir ve Windows işletim sistemlerinde çalışır.

Rezistif Ekrana Özel Tasarım İpuçları:

R-Rezistif ekranın özelliklerine göre arayüz optimizasyonu:

• Buton Boyutlandırma: Rezistif ekranlarda daha büyük dokunma alanları tasarlama (min. 15x15mm).
• Arayüz Elemanları Aralığı: Dokunma hatalarını önlemek için butonlar arası yeterli boşluk bırakma.
• Font Seçimi: Rezistif ekranın hafif bulanıklığını telafi etmek için net fontlar kullanma.
• Renk Kontrastı: Yüksek kontrastlı renk kombinasyonları tercih etme.
• Endüstriyel Kullanım Optimizasyonu: Eldiven kullanımına uygun basit ve büyük kontrol elemanları.

Bu öneriler, rezistif dokunmatik teknolojiden maksimum verim almanızı sağlar.

Arayüz Tasarım Aşamaları:

Nextion ekran için HMI geliştirme süreci:

• Proje Oluşturma: Ekran modeli ve çözünürlüğünü belirterek yeni proje başlatma.
• Sayfa Düzeni Planlama: Ana sayfa ve alt sayfaların organizasyonu ve geçiş ilişkileri.
• Tasarım Öğeleri Yerleştirme: Butonlar, metinler, görseller ve diğer bileşenleri konumlandırma.
• Görsel Özelleştirme: Renk şeması, yazı tipi, boyut gibi estetik ayarlar.
• Etkileşim Programlama: Dokunma olayları, sayfa geçişleri ve veri alışverişi kodlama.

Bu sistematik yaklaşım, düzenli ve kullanıcı dostu arayüzler oluşturmanızı sağlar.

Bellek Optimizasyonu:

16MB flash belleği verimli kullanmak için öneriler:

• Resim Optimizasyonu: Görselleri ekran çözünürlüğüne uygun boyutlarda hazırlama.
• Kaynak Paylaşımı: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Font Yönetimi: Sınırlı sayıda yazı tipi kullanarak bellek tüketimini azaltma.
• Kod Verimliliği: Gereksiz tekrarlardan kaçınarak script boyutunu küçültme.
• Bellek İzleme: Editor'un bellek kullanım göstergesini takip etme.

Bu optimizasyon teknikleri, bellek sınırları içinde daha karmaşık arayüzler oluşturmanıza olanak tanır.

---

Endüstriyel HMI Uygulamaları

Rezistif Nextion ekranın endüstriyel ortamlarda kullanım alanları ve uygulama örnekleri.

NX8048P070-011R-Y model rezistif Nextion ekran, endüstriyel ortamların zorlu koşullarına dayanıklı yapısı ve eldiven ile kullanılabilirliği sayesinde çeşitli endüstriyel HMI uygulamaları için idealdir.

Üretim Hattı Uygulamaları:

Fabrika ve üretim tesislerindeki kullanım senaryoları:

• Makine Operatör Panelleri: Üretim ekipmanlarının kontrol ve izleme arayüzleri.
• Kalite Kontrol İstasyonları: Ürün testleri ve kalite verilerini görüntüleme ekranları.
• Bakım Modülü: Ekipman durumunu izleme ve servis kayıtları tutma arayüzü.
• Üretim Planlama Paneli: İş emirleri ve üretim planlaması görüntüleme ekranı.
• İstatistik Monitörü: Verimlilik ve üretim metriklerini görselleştirme aracı.

Bu uygulamalarda muhafazalı rezistif ekran, toz ve nem içeren ortamlarda güvenilir performans sunar.

Otomasyon ve Kontrol Sistemleri:

Endüstriyel otomasyon alanındaki uygulamalar:

• PLC Kontrol Arayüzü: Programlanabilir mantık kontrolörleri için insan-makine arayüzü.
• SCADA Terminal: Denetleme kontrol ve veri toplama sistemleri için operatör ekranı.
• Motor Kontrol Paneli: Elektrik motorları ve sürücüleri için kontrol merkezi.
• Sensör Monitörü: Endüstriyel sensörlerden gelen verileri görselleştirme paneli.
• Alarm ve Bildirim Sistemi: Kritik durumları izleme ve uyarı arayüzü.

Bu kontrol sistemlerinde eldiven kullanımı yaygındır, bu nedenle rezistif teknoloji büyük avantaj sağlar.

Özel Endüstriyel Ortamlar:

Zorlu çalışma koşullarındaki uygulamalar:

• Gıda İşleme Tesisleri: Temizlenmesi kolay, hijyenik kontrol panelleri.
• Ağır Sanayi: Titreşim ve toza maruz kalan alanlarda dayanıklı arayüzler.
• Soğuk Depo Kontrolü: Düşük sıcaklık ortamında çalışabilen ekranlar.
• Madencilik Ekipmanları: Ekstrem koşullarda bile güvenilir çalışan kontrol panelleri.
• Kimyasal Proses Kontrolü: Korozif ortamlarda muhafaza koruması ile güvenli kullanım.

Bu zorlu ortamlarda rezistif ekranın dayanıklılığı ve geniş çalışma sıcaklığı aralığı önem kazanır.

Endüstriyel IoT ve Veri Görselleştirme:

Modern endüstriyel internet uygulamaları:

• Veri Toplama Terminali: Üretim ve makine verilerini toplama arayüzü.
• Akıllı Fabrika Gösterge Paneli: Gerçek zamanlı üretim metrikleri görselleştirme.
• Enerji İzleme Sistemi: Endüstriyel enerji tüketimini analiz eden panel.
• Kestirimci Bakım Arayüzü: Ekipman durumunu öngören ve raporlayan sistem.
• Tedarik Zinciri Görselleştirme: Malzeme akışı ve envanter durumunu gösteren ekran.

Endüstriyel IoT uygulamalarında, ekranın güvenilirliği ve kesintisiz çalışması kritik önemdedir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 7.0 Inch Nextion R-Rezistif Ekran (NX8048P070-011R-Y)
• 1 x 4-Pin Bağlantı Kablosu
• 1 x Montaj Vidaları Seti
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
