2.4 Inch Nextion Ekran 16MB Dahili Hafıza NX3224K024
2.4 Inch Nextion Ekran 16MB Dahili Hafıza NX3224K024, ultra kompakt boyutta büyük hafıza kapasitesi sunan yüksek kaliteli bir dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu mini ekran, 320x240 piksel çözünürlüğü ve genişletilmiş 16MB dahili hafızasıyla, son derece sınırlı alanlarda bile zengin ve fonksiyonel kullanıcı arayüzleri oluşturmanıza olanak tanır.
Nextion ekranlar, yalnızca dört pin bağlantısı gerektiren kolay entegrasyonu ve kullanıcı dostu tasarım yazılımı ile Arduino ve diğer mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en pratik yoludur. Dahili işlemcisi sayesinde, ana mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.
Minimal boyutu, güçlü 16MB hafızası ve düşük güç tüketimiyle 2.4 Inch Nextion Ekran, giyilebilir teknolojilerden ultra taşınabilir cihazlara, mini test ekipmanlarından kompakt IoT projelerine kadar çok sınırlı alan gerektiren ancak zengin görsel içerik ihtiyacı olan uygulamalar için ideal bir HMI çözümüdür.

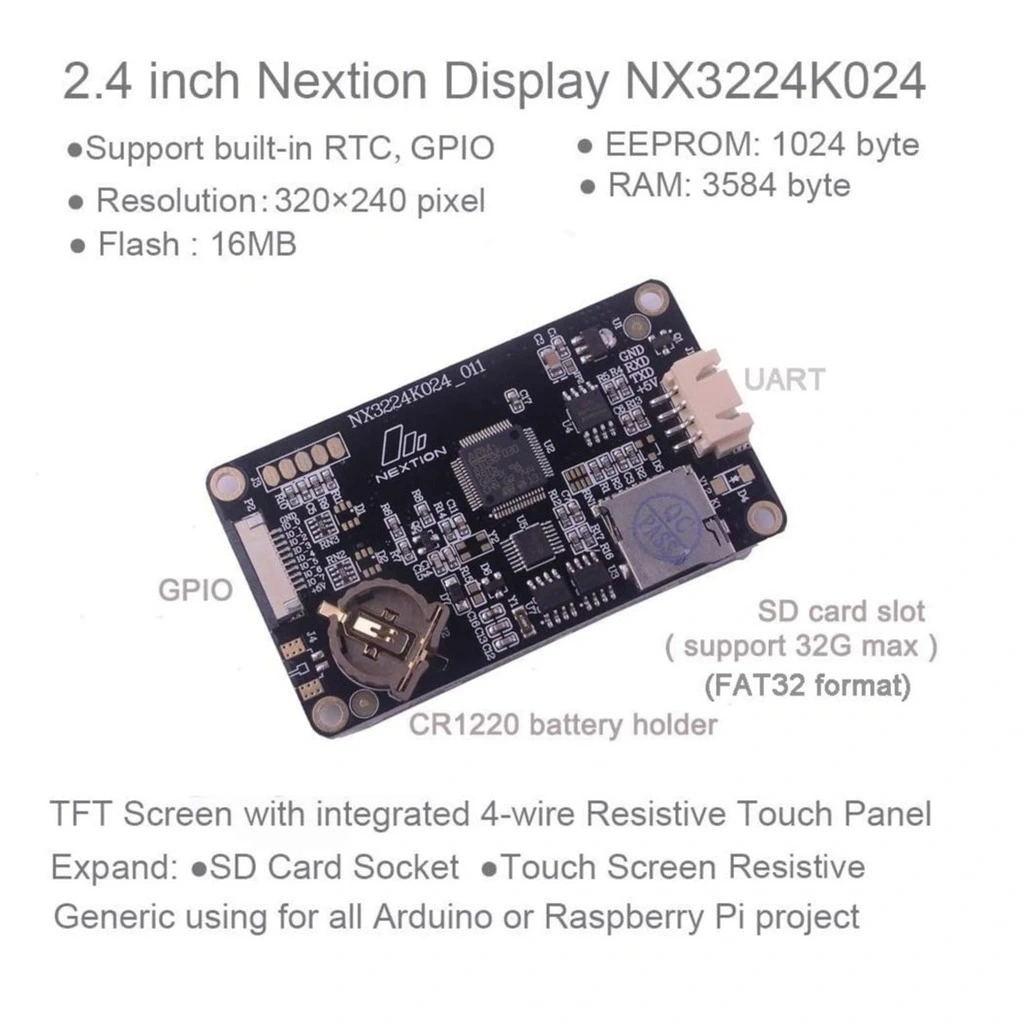

Teknik Özellikler
Bu bölümde 2.4 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.
- Model: NX3224K024 (Basic Seri)
- Ekran Boyutu: 2.4 inç
- Çözünürlük: 320x240 piksel
- Dokunmatik Teknoloji: Rezistif dokunmatik panel
- Dahili Bellek: 16MB Flash
- İşlemci: 48MHz Cortex M0+ CPU
- RAM: 3584 bayt
- Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
- Baud Rate: 2400-115200 bps (varsayılan: 9600)
- Çalışma Voltajı: 5V DC (±10%)
- Çalışma Akımı: ~65mA
- Arka Işık: LED, yazılımla ayarlanabilir parlaklık
- Görüş Açısı: Yatay 60°, Dikey 60°
- SD Kart Yuvası: Var (arayüz yükleme için)
- Çalışma Sıcaklığı: -20°C ile +70°C arası

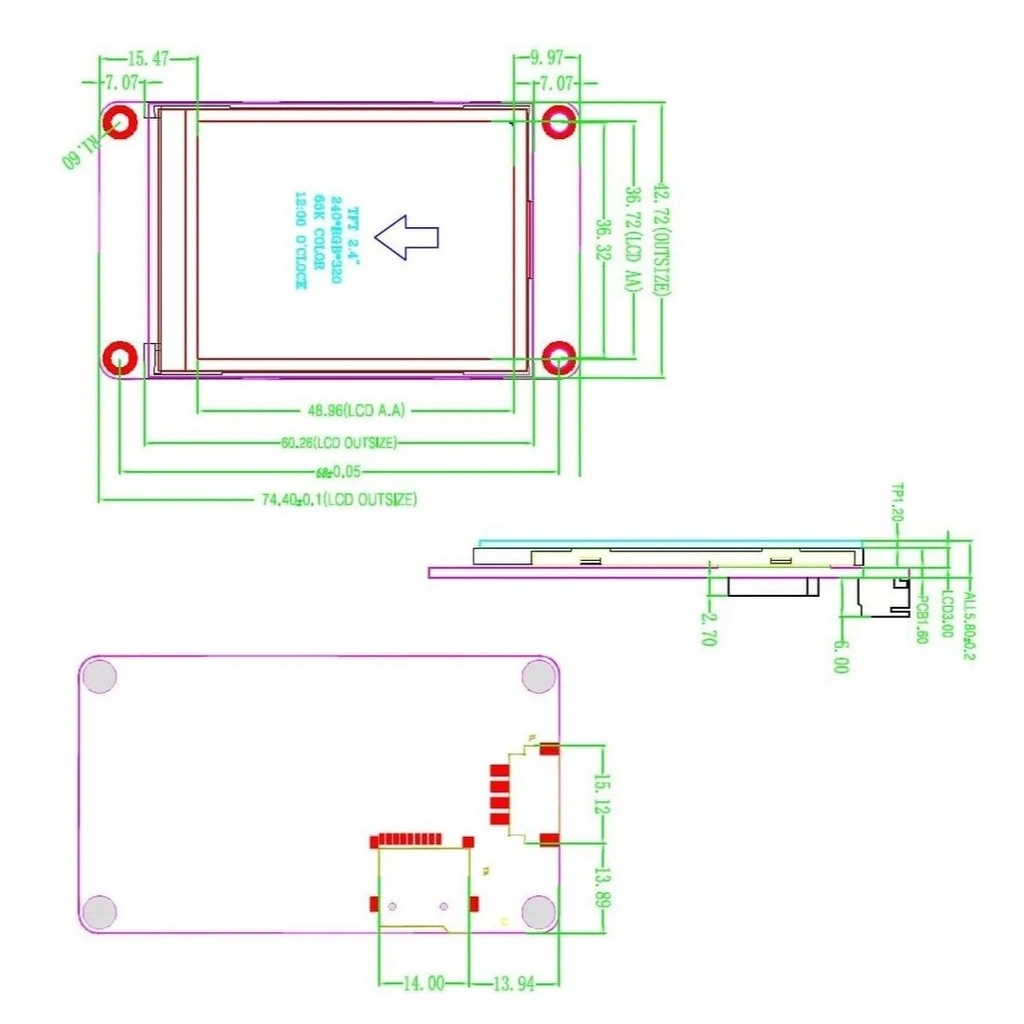

- Boyutlar: 60 x 38 x 15.4 mm
- Aktif Ekran Alanı: 36.72 x 48.96 mm
- Görüntü: 65K (RGB 16 bit) renk derinliği
- Tazeleme Hızı: 55-65 FPS
- MCU Donanımı: Dahili, harici kontrol kartı gerektirmez
16MB Hafıza Avantajları
2.4 Inch Nextion ekranın 16MB dahili hafızasının sağladığı avantajlar.
- Genişletilmiş Depolama: 4MB modellerden 4 kat daha fazla hafıza kapasitesi.
- Daha Fazla Sayfa: 12-16 arası orta karmaşıklıkta sayfa depolayabilme.
- Zengin Görsel İçerik: 60-80 arası küçük/orta boyutta resim kullanabilme.
- Çoklu Font Desteği: 5-6 farklı yazı tipi ve boyutunu aynı projede kullanabilme.
- Animasyon Desteği: Kare-kare animasyonlar için yeterli depolama alanı.
- Karmaşık Arayüzler: Kompakt boyuta rağmen zengin içerikli menüler oluşturabilme.
- Dil Desteği: Çoklu dil seçeneği için metin kaynaklarını saklayabilme.
- İkon Kütüphanesi: Geniş sembol ve ikon setleri kullanabilme.
- Detaylı Grafikler: Mini boyutta daha yüksek kaliteli görseller kullanabilme.
- Gelecek Genişlemeleri: Arayüz güncellemeleri için fazladan alan sağlama.
Ultra Kompakt Boyut Özellikleri
2.4 Inch Nextion ekranın mini boyutunun sağladığı temel avantajlar.
- Minimal Alan Gereksinimi: Yalnızca 60 x 38 mm boyutuyla çok sınırlı alanlara entegrasyon.
- Ultra Taşınabilirlik: Giyilebilir ve mobil cihazlar için ideal ölçü.
- Düşük Güç Tüketimi: Pil ile çalışan projelerde ~65mA ile uzun süreli kullanım.
- Hafif Yapı: Taşınabilir projelerde minimum ağırlık.
- Optimal Çözünürlük: 320x240 piksel ile mini boyutta iyi görüntü kalitesi.
- Ergonomik Boyut: Giyilebilir ve el tipi cihazlar için uygun ebat.
- Kolay Montaj: Ultra kompakt muhafazalara basit entegrasyon.
- Minimal Görsel İz: Estetik uygulamalarda dikkat çekmeyen boyut.
- Maliyet Etkinlik: Kompakt boyut ile uygun maliyet dengesi.
- Maksimum Uzay Tasarrufu: Minimum alan kaybıyla zengin HMI özelliği.
İdeal Kullanım Alanları
Bu ultra kompakt, yüksek hafızalı dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.
- Giyilebilir Teknolojiler: Akıllı saat ve giyilebilir cihazlar
- Mini Medikal Cihazlar: Taşınabilir sağlık monitörleri
- Ultra Taşınabilir Test Ekipmanları: El tipi ölçüm cihazları
- Kompakt Kontrol Üniteleri: Mini robot ve makine kontrol arayüzleri
- IoT Sensör Merkezi: Veri görselleştirme ve kontrol terminalleri
- Cep GPS Cihazları: Navigasyon ve konum izleme ekranları
- Arduino Mikro Projeleri: Zengin arayüz gerektiren DIY uygulamaları
- Multimedya Kontrolcüleri: Kompakt müzik ve medya kontrol üniteleri
- Mini Oyun Konsolları: Taşınabilir oyun cihazları
- Bilimsel Veri Toplayıcıları: Saha araştırma ekipmanları
Kurulum ve Kullanım İpuçları
Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.
İpucu: Nextion ekranı kullanmaya başlamadan önce Nextion Editor yazılımını bilgisayarınıza indirin ve arayüzünüzü tasarlayın. Tasarımınızı tamamladıktan sonra FAT32 formatındaki bir microSD karta .tft dosyası olarak kaydedin. SD kartı ekranın arkasındaki yuvaya takın ve ekrana güç verin; arayüz otomatik olarak yüklenecektir. Arduino ile bağlantı yaparken, Nextion TX pinini Arduino RX pinine, Nextion RX pinini Arduino TX pinine bağlayın. 2.4 inç ekran düşük güç tüketimi ile Arduino 5V pini üzerinden beslenebilir. Nextion kütüphanesini Arduino IDE'ye ekleyerek programlama sürecini kolaylaştırın.
İlgili Ürün Kategorilerimiz
Projeleriniz için ihtiyacınız olan tüm Arduino kartları ve aksesuarları Voltaj.net'te! Geniş Arduino ürün yelpazemizle elektronik projeleriniz için doğru çözümü bulun.
Ürünleri İncele →Çeşitli nextion ekran seçeneklerimizle projelerinizi geliştirin. Arduino ve diğer geliştirme platformları için uyumlu elektronik ekran çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, farklı kalite ve fiyat seviyelerinde ürünler sunar. 2.4 Inch Nextion Ekran 16MB Dahili Hafıza, HMI çözümleri alanında kaliteli bir seçenek olarak ürün yelpazemizde yer almaktadır.
- Geniş Ürün Yelpazesi: Farklı boyut ve serilerde Nextion ekranlar.
- Teknik Destek: Proje geliştirme sürecinizde uzman yardımı.
- Teslimat: Siparişleriniz aynı gün içinde işleme alınır.
- Uygun Fiyat: Piyasadaki en rekabetçi fiyatlar.
- Orijinal Ürün Garantisi: %100 orijinal Nextion ekranlar.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Öğrenci Dostu: Eğitim ve hobi projeleri için uygun fiyatlandırma.
- Müşteri Memnuniyeti: Yüksek müşteri memnuniyeti oranı ve kaliteli hizmet.
Ürün Hakkında Sıkça Sorulan Sorular
4MB ve 16MB Nextion ekranlar arasındaki fark nedir?
16MB model, 4MB modele göre 4 kat daha fazla depolama alanı sunar. 16MB model 12-16+ sayfa desteklerken, 4MB model 4-8 sayfa depolayabilir. 16MB ekran 60-80 görsel saklayabilirken, 4MB ekran 15-25 görsel barındırabilir. 16MB modelde daha fazla yazı tipi ve dil desteği mümkündür. 16MB model daha karmaşık ve zengin arayüzler oluşturmaya olanak tanır.
2.4 inç ekran boyutu hangi uygulamalar için idealdir?
2.4 inç ekran giyilebilir teknoloji projeleri için idealdir. Akıllı saat benzeri cihazlar için uygun boyuttadır. Pil ile çalışan taşınabilir test cihazları için kompakt çözüm sunar. Ultra dar alanlara montaj gerektiren mini kontrol panelleri için uygundur. Yüksek taşınabilirlik gerektiren IoT cihazları için idealdir. Çok sınırlı alan bulunan hobi projelerinde kullanışlıdır.
Nextion ekranın Arduino ile bağlantısı nasıl yapılır?

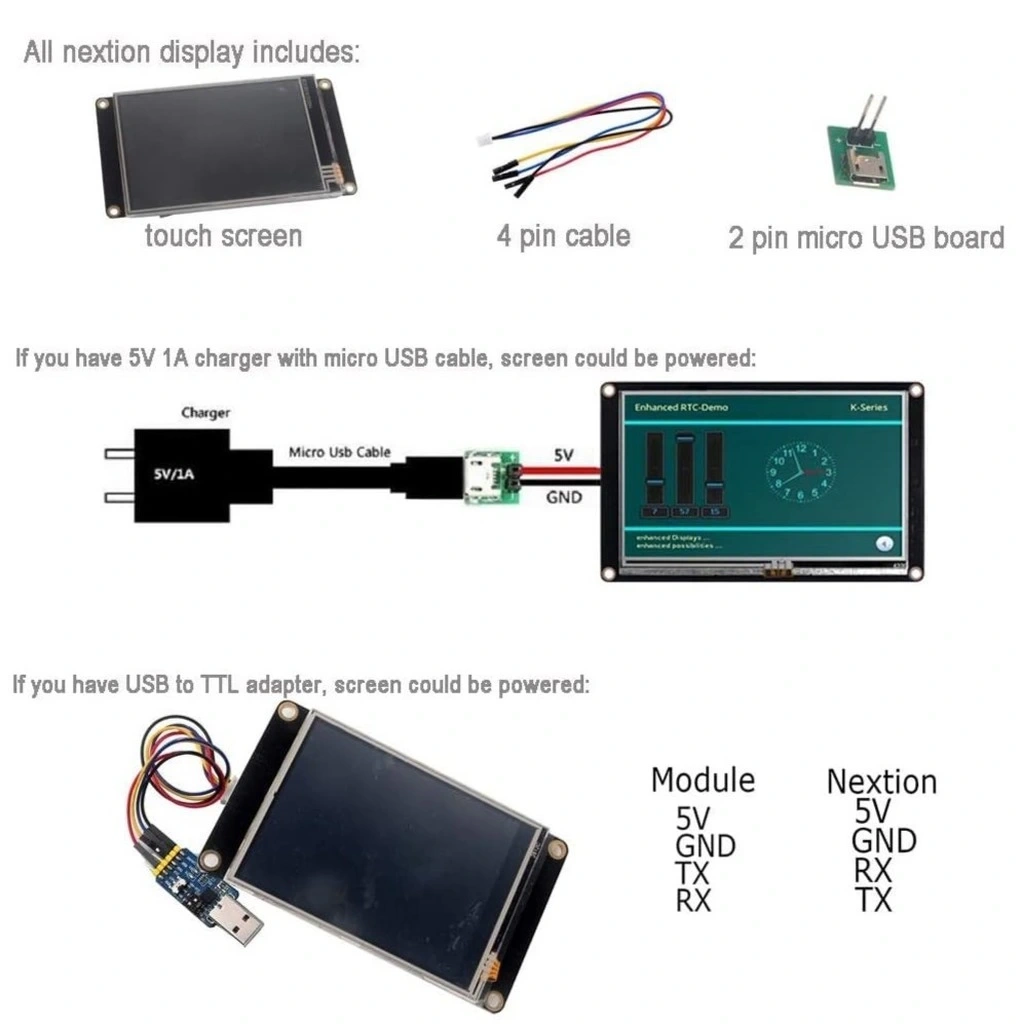

Nextion VCC pinini Arduino 5V pinine, GND pinini Arduino GND pinine bağlayın. Nextion TX pinini Arduino RX pinine, Nextion RX pinini Arduino TX pinine bağlayın. 2.4 inç ekran için Arduino 5V pini genellikle yeterli güç sağlar. Arduino Uno için SoftwareSerial kütüphanesi kullanarak alternatif pinleri tercih edebilirsiniz. Nextion kütüphanesini Arduino IDE'ye ekleyin. Baud rate ayarlarının aynı olduğundan emin olun.
Ultra mini ekranda etkili arayüz tasarımı nasıl yapılır?
Butonları en az 6-7mm (25-30 piksel) boyutunda tasarlayın. Yazı tipi boyutu minimum 12pt olmalıdır. Her sayfada maksimum 4-6 interaktif öğe kullanın. Yüksek kontrastlı renk şemaları tercih edin. Basit ve hiyerarşik menü yapısı oluşturun. İkon ve semboller kullanarak alan tasarrufu yapın. Gereksiz boşluklardan kaçının. Bir sayfada en fazla 20-30 kelime kullanın.
16MB bellek kapasitesi ne tür projeler için uygundur?
Çok sayfalı menü sistemleri için idealdir. Zengin görsel içerikli arayüzler oluşturmak için yeterli alan sağlar. Çoklu dil desteği gerektiren uygulamalar için uygundur. Kapsamlı grafikler ve animasyonlar içeren projeler için idealdir. Mini ekranda bile profesyonel görünümlü arayüzler oluşturmaya olanak tanır. Gelecekteki genişletmeler için yeterli alan sunar.
2.4 inç ekranın güç tüketimi ne kadardır ve pil ile ne kadar çalışır?
2.4 inç Nextion ekran ortalama 65mA akım çeker. 5V çalışma voltajı ile yaklaşık 325mW güç tüketir. 1000mAh kapasiteli bir pil ile teorik olarak 15+ saat çalışabilir. Ekran parlaklığı düşürülerek çalışma süresi uzatılabilir. Arduino ile birlikte kullanıldığında toplam güç tüketimi artar. Ekranın uyku moduna alınması pil ömrünü büyük ölçüde uzatır.
Rezistif dokunmatik ekranın avantajları ve dezavantajları nelerdir?
Avantajları: Eldiven veya herhangi bir nesneyle kullanılabilir. Maliyet etkindir. Nem ve su damlalarından etkilenmez. Geniş sıcaklık aralığında çalışır. Dezavantajları: Kapasitif ekranlara göre hassasiyeti daha düşüktür. Çoklu dokunuş desteği yoktur. Zamanla kalibrasyon gerektirebilir. Görüntü netliği kısmen daha düşüktür. Endüstriyel ve eldiven kullanılan ortamlarda tercih edilir.
MicroSD kart nasıl kullanılır ve hangi formatta olmalıdır?
MicroSD kart FAT32 formatında olmalıdır. Nextion Editor ile tasarlanan arayüz .tft dosyası olarak karta kaydedilir. Kart ekranın arkasındaki yuvaya takılır. Cihaza güç verildiğinde arayüz otomatik olarak yüklenir. Yükleme tamamlandığında kart çıkarılabilir, sürekli takılı kalması gerekmez. 32GB ve altı kapasiteli kartlar desteklenir. Class 4 veya üzeri kart hızı önerilir.
