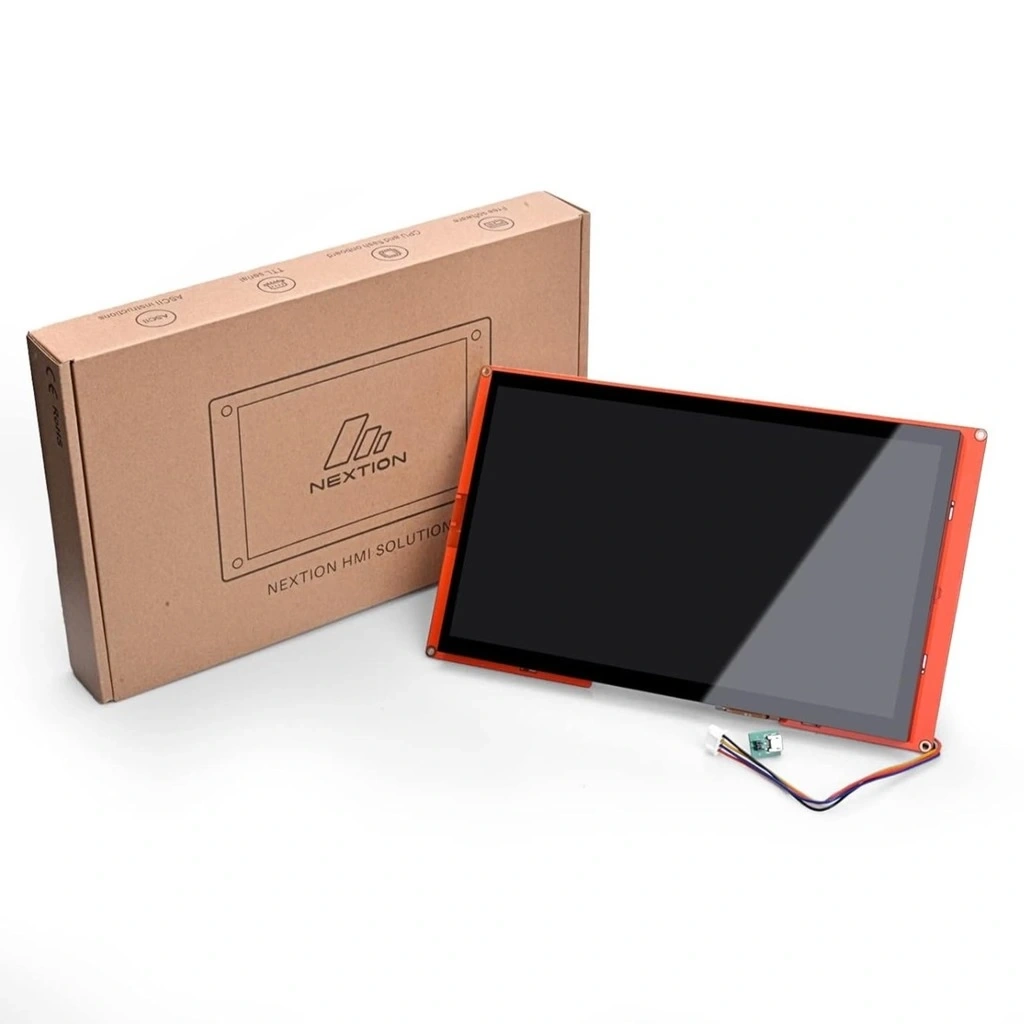

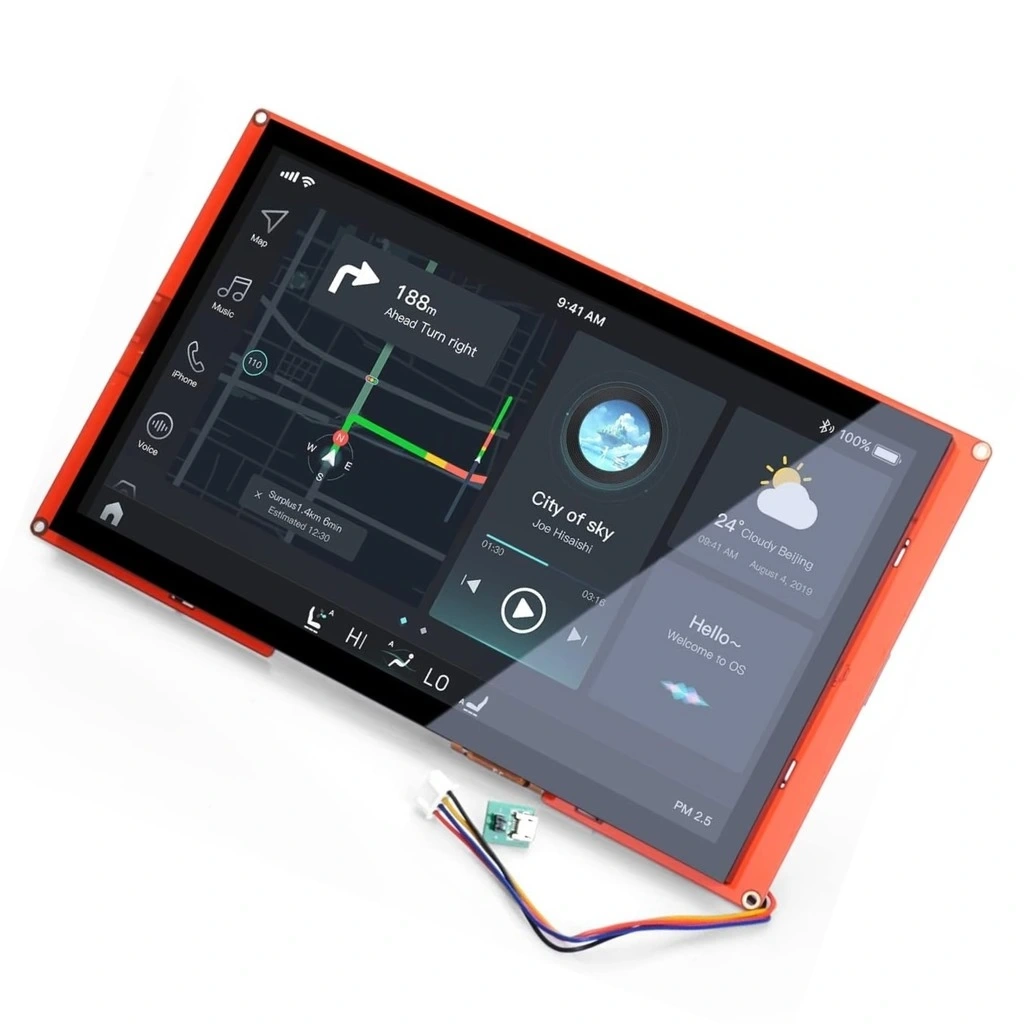

10.1 Inch Nextion Dokunmatik NX1060P101-011C-I

10.1 Inch Nextion Dokunmatik (NX1060P101-011C-I)

10.1 Inch Nextion Dokunmatik Ekran, geniş görüntüleme alanı ve yüksek çözünürlüğü ile profesyonel uygulamalar için geliştirilmiş bir HMI (İnsan-Makine Arayüzü) çözümüdür. 1024x600 piksel çözünürlük ve zengin renk derinliği ile detaylı ve etkileyici kullanıcı arayüzleri oluşturmanızı sağlar. Dirençli dokunmatik teknolojisi, eldiven ile bile hassas dokunuş algılama özelliği sunar.

P Serisi (Profesyonel Seri) olarak sınıflandırılan bu geniş ekran, 128MB dahili flash hafızası sayesinde çok sayıda sayfa, görsel ve yazı tipi depolama kapasitesi sunarak, karmaşık ve görsel açıdan zengin arayüzler oluşturma imkanı tanır. Dahili işlemcisi, tüm grafik işlemlerini bağımsız olarak gerçekleştirerek, ana mikrodenetleyiciyi bu yükten kurtarır.

Endüstriyel kontrol sistemleri, akıllı ev otomasyonu, tıbbi cihazlar, CNC makineleri ve profesyonel ekipman arayüzleri için ideal bir çözüm olan 10.1 Inch Nextion Dokunmatik Ekran, Arduino ve çeşitli mikrodenetleyici platformlarıyla kolayca entegre edilebilir.

---

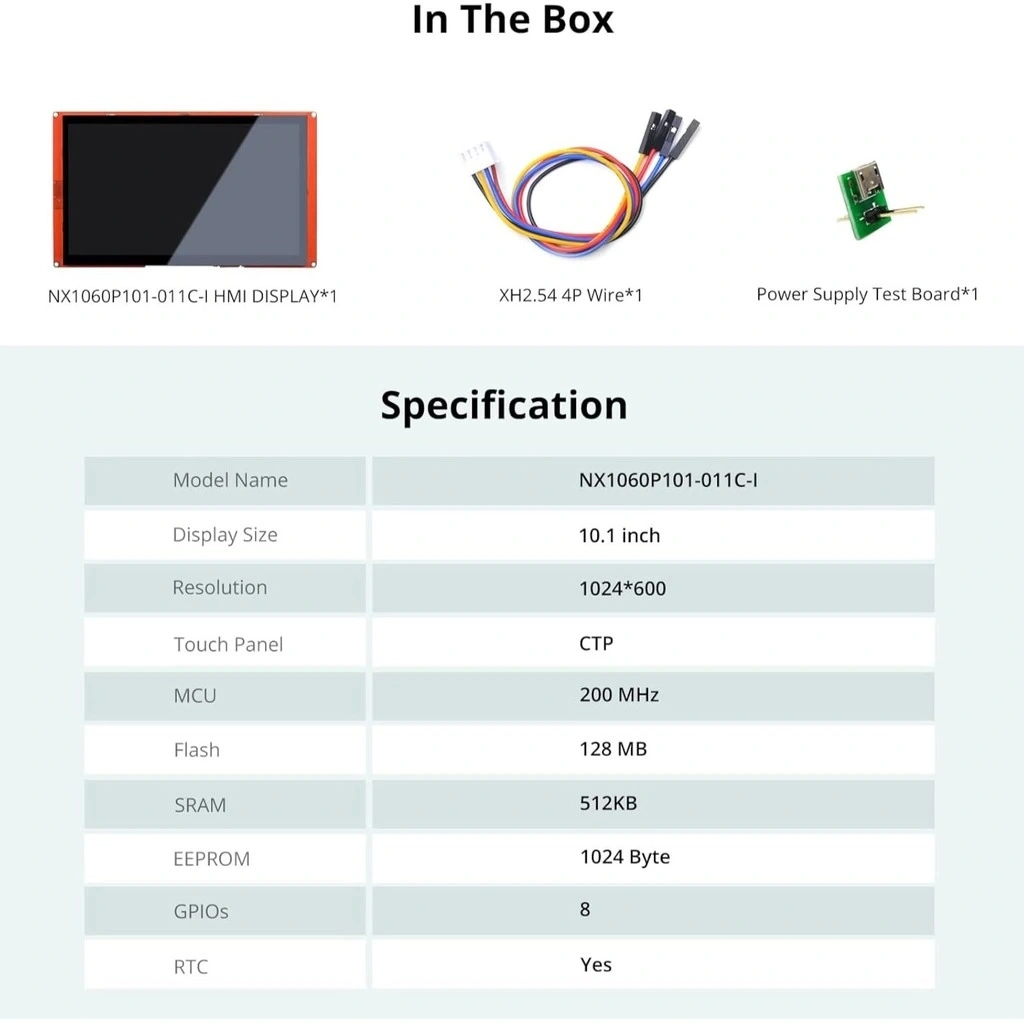

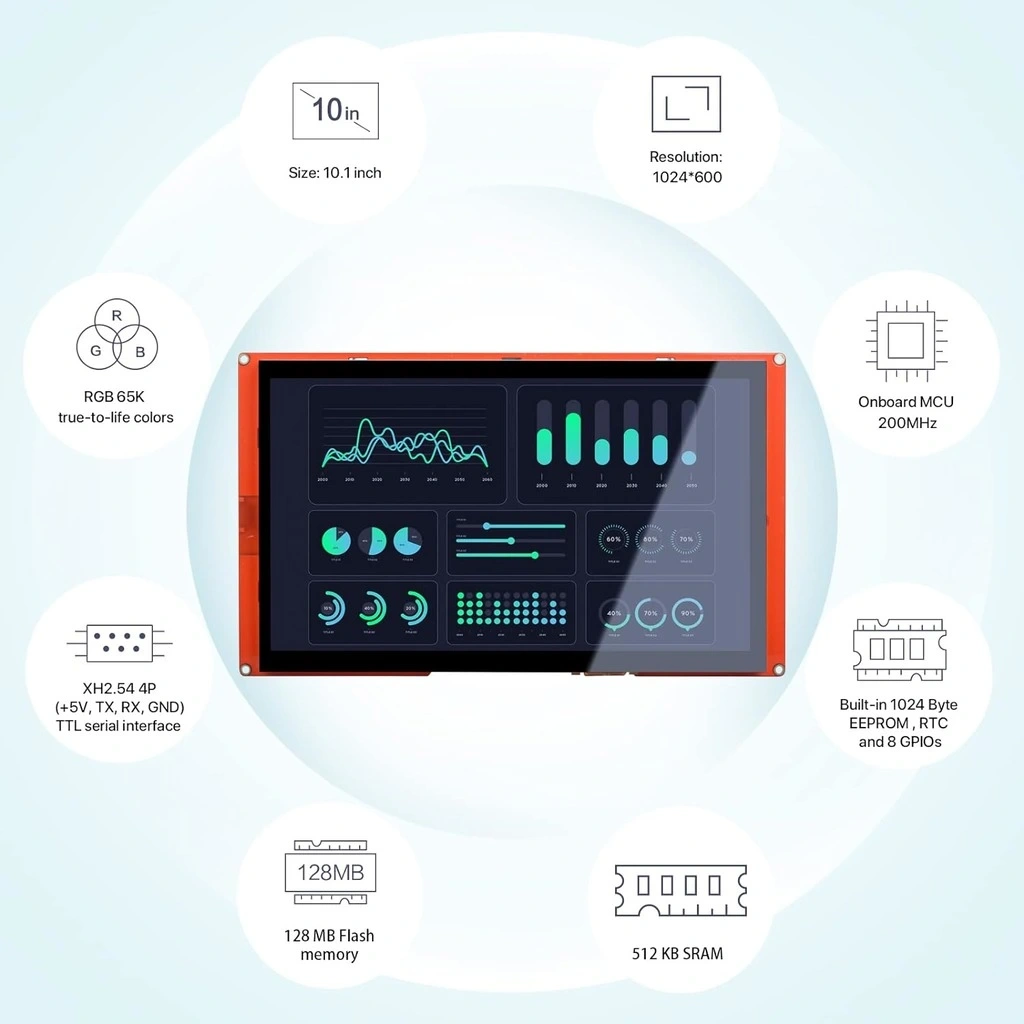

Teknik Özellikler

Bu bölümde 10.1 Inch Nextion Dokunmatik Ekranın detaylı teknik özellikleri listelenmektedir.

• Ekran Boyutu: 10.1 inç
• Çözünürlük: 1024x600 piksel
• Renk Derinliği: 65K (65536) renk
• Dahili Hafıza: 128MB Flash
• Dokunmatik Panel: Dirençli (Resistive) dokunmatik panel
• İşlemci: 200MHz Cortex-M4 CPU
• Çalışma Voltajı: 4.75V - 7V DC
• Çalışma Akımı: Tipik 510mA @ 5V
• Bekleme Akımı: < 85mA @ 5V
• Haberleşme Arayüzü: UART / Seri Port (TTL)
• Baud Rate: 2400 - 921.600bps (varsayılan: 9600bps)
• Görüş Açısı: Geniş görüş açılı TFT ekran
• Aktif Alan: 222.7mm × 125.3mm
• Modül Boyutları: 240.0mm × 149.8mm × 16.5mm
• Touch Panel Seri: P Serisi (Professional)
• Dokunmatik Hassasiyeti: Kalibrasyon destekli yüksek hassasiyet
• Kullanım Ömrü: >30.000 saat
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Montaj Delikleri: 4 köşede 3.5mm çaplı
• Konnektör: 4-pin 2.54mm aralıklı header (Tx, Rx, 5V, GND)
• SD Kart Desteği: Evet (microSD kart yuvası)
• Yazılım: Nextion Editor ile programlama
• Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32
• Parlaklık Kontrolü: 64 seviyeli yazılımsal kontrol
• Koruma: Endüstriyel sınıf FPC konektör
• Uyandırma Modu: UART sinyali ile otomatik uyandırma
• Ortam Dayanıklılığı: Endüstriyel sınıf çalışma sıcaklığı aralığı

---

Kullanım Avantajları

10.1 Inch Nextion Dokunmatik Ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Geniş Ekran Alanı: 10.1 inç boyutuyla detaylı bilgi gösterimi.
• Yüksek Çözünürlük: 1024x600 piksel ile net ve keskin görüntüler.
• Büyük Hafıza Kapasitesi: 128MB flash bellek ile zengin içerik depolama.
• Güçlü İşlemci: 200MHz Cortex-M4 ile hızlı ve akıcı arayüz deneyimi.
• Endüstriyel Kullanıma Uygunluk: Geniş sıcaklık aralığında kararlı çalışma.
• MicroSD Kart Desteği: Harici depolama ve kolay firmware güncelleme.
• Kolay Entegrasyon: Sadece 4 pin bağlantısı ile minimum kablolama.
• Esnek Haberleşme: Yüksek baud rate desteği ile hızlı veri transferi.
• Dirençli Dokunmatik: Eldiven ile kullanım ve zorlu ortamlarda güvenilirlik.
• Kullanıcı Dostu Programlama: Nextion Editor ile sürükle-bırak arayüz tasarımı.

---

İdeal Kullanım Alanları

Bu büyük boyutlu Nextion ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Sistemleri: Fabrika otomasyonu ve makine kontrol panelleri
• Tıbbi Cihaz Arayüzleri: Hasta izleme ve tıbbi ekipman kontrol sistemleri

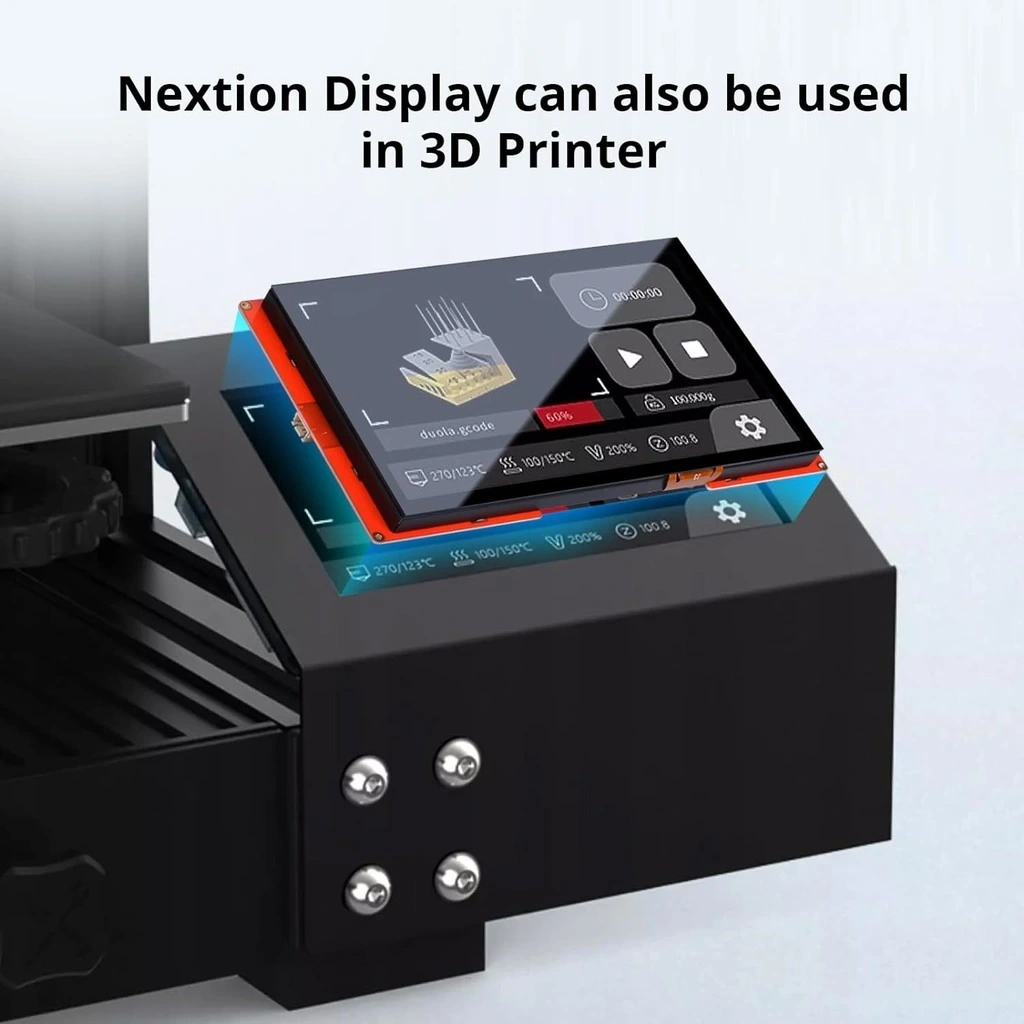

• CNC ve 3D Yazıcı Kontrolleri: Gelişmiş makine yönetim arayüzleri
• Akıllı Ev Merkezi Kontrol Paneli: Tüm ev sistemlerini yöneten merkezi ekran
• Konferans Odası Yönetim Sistemi: Toplantı odası ekipman kontrolü
• SCADA Sistemleri: Denetleyici kontrol ve veri toplama arayüzleri
• Otomasyon Gösterge Panelleri: Gerçek zamanlı veri izleme ve analiz ekranları
• İnsan-Robot Etkileşim Arayüzleri: Robot programlama ve kontrol panelleri
• Multimedya Kontrol Sistemleri: Profesyonel AV ekipman kontrolü
• Simülatör Gösterge Panelleri: Eğitim ve simülasyon sistemleri arayüzleri

---

10.1 Inç Büyük Ekran Avantajları

Geniş 10.1 inç ekran boyutunun sağladığı avantajlar ve kullanım imkanları.

---

P Serisi Ve 128MB Hafıza Özellikleri

Nextion P serisi ekranın gelişmiş özellikleri ve büyük hafıza kapasitesinin avantajları.

Nextion ekranlar arasında üst segmentte yer alan P serisi modeller, profesyonel uygulamalar için geliştirilmiş özelliklerle donatılmıştır.

P Serisi (Profesyonel) Özellikleri:

P serisini standart modellerden ayıran gelişmiş özellikler:

• Güçlü İşlemci: 200MHz Cortex-M4 işlemci ile yüksek performans
• Yüksek Çözünürlük: 1024x600 piksel ile detaylı görüntüleme
• Genişletilmiş Flash Hafıza: 128MB dahili depolama alanı
• Gelişmiş Dokunmatik Panel: Endüstriyel kullanıma uygun dayanıklı yapı
• MicroSD Kart Desteği: Harici depolama ve kolay içerik güncelleme

Bu özellikler, P serisi ekranları kapsamlı ve profesyonel projeler için ideal kılar.

128MB Hafıza Kapasitesinin Sağladığı İmkanlar:

Geniş dahili hafızanın kullanıcılara sunduğu avantajlar:

• Çoklu Sayfa Desteği: 200+ sayfa ile karmaşık uygulama yapıları oluşturabilme
• Yüksek Çözünürlüklü Görseller: Detaylı ve kaliteli görsel içerikler kullanabilme
• Çok Sayıda Font: 30+ farklı yazı tipi ve boyutu depolayabilme
• Zengin Komponent Kullanımı: Sayfa başına 200+ arayüz elemanı ekleyebilme
• Animasyon ve Video Kareler: Akıcı animasyonlar ve kare-kare video gösterimi

128MB hafıza, en karmaşık arayüz tasarımları için bile yeterli alan sağlar.

İçerik Optimizasyonu ve Hafıza Yönetimi:

Büyük hafızayı verimli kullanmak için stratejiler:

• Görsel Optimizasyonu: Çözünürlüğe uygun boyutlarda görsel hazırlama
• Ortak Kaynaklar: Farklı sayfalarda ortak görselleri tekrar kullanma
• Font Kırpma: Sadece kullanılan karakterleri içeren yazı tipleri oluşturma
• MicroSD Entegrasyonu: Nadiren kullanılan büyük içerikleri SD kartta saklama
• Sayfa Şablonları: Benzer sayfalarda ortak şablonlar kullanma

Doğru hafıza yönetimi, ekranın performansını ve tepki hızını optimize etmeye yardımcı olur.

---

Dokunmatik Teknoloji ve Hassasiyet

10.1 Inç Nextion ekranın dokunmatik panel teknolojisi ve kullanım özellikleri.

NX1060P101-011C-I modeli, endüstriyel kullanım için optimize edilmiş dirençli (resistive) dokunmatik panel teknolojisine sahiptir.

Dirençli Dokunmatik Panel Teknolojisi:

Dirençli dokunmatik panelin çalışma prensibi ve özellikleri:

• Çalışma Mekanizması: İki iletken katman arasındaki fiziksel basınç ile kontak sağlama
• Basınç Algılama: Herhangi bir nesne ile uygulanabilen basınç ile çalışma
• Dokunmatik Hassasiyet: Kalem, eldiven veya herhangi bir cisimle kullanabilme imkanı
• Ortam Uyumluluğu: Nemli, tozlu ve zorlu çalışma ortamlarında güvenilir operasyon
• Kalibrasyon Desteği: Yazılımsal kalibrasyon ile hassasiyet optimizasyonu

Dirençli dokunmatik teknoloji, özellikle endüstriyel ve zorlu ortam uygulamaları için idealdir.

Eldiven ile Kullanım ve Endüstriyel Avantajlar:

Dirençli dokunmatik panelin endüstriyel uygulamalardaki avantajları:

• Koruyucu Ekipmanla Kullanım: Eldiven, kalem veya özel dokunmatik kalemlerle çalışabilme
• Zorlu Ortam Dayanıklılığı: Toz, nem, yağ, kimyasal maddelere karşı yüksek tolerans
• Sıcaklık Değişimlerine Direnç: Geniş çalışma sıcaklığı aralığında kararlı performans
• Elektromanyetik Girişim Bağışıklığı: Elektriksel gürültülü ortamlarda güvenilir çalışma
• Uzun Kullanım Ömrü: Endüstriyel kullanım için optimize edilmiş dayanıklı yapı

Bu özellikler, ekranın fabrika ortamı, laboratuvar ve saha uygulamaları için uygunluğunu sağlar.

Dokunmatik Hassasiyet Optimizasyonu:

Daha hassas dokunmatik deneyim için ayarlar ve teknikler:

• Nextion Editor Kalibrasyonu: Yazılım üzerinden hassas dokunma noktaları kalibrasyonu
• Çalışma Zamanı Kalibrasyonu: Kullanım sırasında yeniden kalibrasyon yapabilme
• Buton Boyutlandırma: Kullanım senaryosuna uygun optimum buton boyutları seçme
• Dokunmatik Kontrol Alanı: Dokunma alanları arasında yeterli boşluk bırakma
• Geri Bildirim Mekanizmaları: Dokunuşların görsel veya sesli geri bildirimleri

Doğru optimizasyon, dokunmatik deneyimin güvenilirliğini ve kullanım konforunu artırır.

---

MicroSD Kart Desteği ve Genişletilebilirlik

10.1 Inç Nextion ekranın microSD kart desteği ve sağladığı genişletilebilirlik özellikleri.

NX1060P101-011C-I modelinde yer alan entegre microSD kart yuvası, ekranın depolama kapasitesini ve işlevselliğini önemli ölçüde artırır.

MicroSD Kart Desteğinin Temel Özellikleri:

MicroSD kart yuvasının teknik detayları ve yetenekleri:

• Desteklenen Format: FAT16/FAT32 dosya sistemi
• Maksimum Kapasite: 32GB microSD kart desteği
• Hız Sınıfı: Class 10 ve üzeri microSD kartlar önerilir
• Okuma/Yazma Fonksiyonları: Dosya okuma ve kayıt yetenekleri
• Sıcak Takma: Çalışma sırasında kart takma/çıkarma desteği

MicroSD kart desteği, büyük veri ve görsel içeriklerle çalışmayı kolaylaştırır.

MicroSD Kart Kullanım Senaryoları:

MicroSD kartın farklı projelerde kullanım şekilleri:

• Firmware Güncelleme: TFT dosyalarının SD kart üzerinden kolay yüklenmesi
• Büyük Veri Setleri: Referans verileri, tablolar, çizelgeler saklama
• Yüksek Çözünürlüklü Görseller: Dahili hafızaya sığmayan görsel içerikleri depolama
• Veri Kaydı: Sensör verileri, kullanıcı girdileri, sistem loglarını kaydetme
• Çoklu Dil Desteği: Farklı dil dosyalarını SD kartta saklama ve değiştirme

MicroSD kart, genişletilebilir bir harici depolama ve içerik güncelleme mekanizması sağlar.

SD Kart İle Nextion Ekran Programlama:

MicroSD kart üzerinden ekranı programlama adımları:

• Nextion Editor ile Derleme: Projeyi derleyerek .tft dosyası oluşturma
• SD Karta Kopyalama: Oluşturulan .tft dosyasını boş bir SD karta kopyalama
• SD Kartı Takma: SD kartı Nextion ekrandaki yuvaya yerleştirme
• Otomatik Yükleme: Ekranın gücünü açtıktan sonra otomatik yükleme sürecini izleme
• Programlama Doğrulama: Yükleme tamamlandıktan sonra SD kartı çıkarma ve ekranı yeniden başlatma

Bu yöntem, USB-TTL dönüştürücüye gerek kalmadan ekranı kolayca programlamanızı sağlar.

---

Yüksek Çözünürlük ve Görsel Tasarım

10.1 Inç Nextion ekranın 1024x600 çözünürlüğü ve sunduğu görsel tasarım imkanları.

NX1060P101-011C-I modeli, 1024x600 piksel çözünürlüğü ve 65K renk derinliği ile zengin ve detaylı görsel arayüzler oluşturmanıza olanak tanır.

Yüksek Çözünürlük Avantajları:

1024x600 piksel çözünürlüğün sağladığı görsel olanaklar:

• Detay Seviyesi: Daha ince yazılar ve detaylı görseller gösterebilme
• Ekran Bölünmesi: Ekranı çoklu bilgi alanlarına bölme imkanı
• Kompleks Grafikler: Karmaşık grafikler ve şemalar gösterme yeteneği
• Veri Görselleştirme: Detaylı tablolar ve veri grafikleri sunabilme
• Profesyonel Görünüm: Daha keskin ve net görüntülerle profesyonel arayüzler

Yüksek çözünürlük, kullanıcılara daha etkileyici ve bilgi yoğun arayüzler sunar.

Görsel Tasarım İlkeleri:

Büyük ekran ve yüksek çözünürlük için tasarım önerileri:

• Görsel Hiyerarşi: Önemli bilgileri vurgulamak için boyut ve renk kontrastı kullanma
• Grid Sistemi: Tutarlı yerleşim için 8x8 veya 16x16 piksel grid yapısı kullanma
• Beyaz Alan: Elemanlar arasında yeterli boşluk bırakarak okunabilirliği artırma
• Renk Şeması: Maksimum 3-4 ana renk kullanarak tutarlı bir görsel dil oluşturma
• Tipografi: Okunabilir yazı tipleri ve yeterli font boyutu kullanma

Etkili tasarım ilkeleri, kullanıcı deneyimini ve arayüz kullanılabilirliğini optimize eder.

Görsel Optimizasyon Teknikleri:

Görselleri 10.1 inç Nextion ekranı için optimize etme yöntemleri:

• Doğru Görüntü Boyutları: Tam olarak 1024x600 veya orantılı boyutlarda görseller hazırlama
• Renk Optimizasyonu: 65K renk derinliği için RGB565 formatını kullanma
• PNG Sıkıştırma: Şeffaflık gerektiren görseller için optimize PNG formatı kullanma
• JPG Kullanımı: Fotoğraflar için yüksek kaliteli JPG sıkıştırma kullanma
• Sprite Teknikleri: Tekrar eden küçük görselleri tek bir resim atlasında birleştirme

Doğru optimizasyon, hem hafıza kullanımını hem de arayüz performansını iyileştirir.

---

Arduino ve Diğer Platformlarla Entegrasyon

10.1 Inç Nextion ekranın Arduino ve farklı mikrodenetleyici platformlarıyla entegrasyonu.

NX1060P101-011C-I modeli, standart 4-pinli UART arayüzü sayesinde Arduino başta olmak üzere çeşitli mikrodenetleyici platformlarıyla kolayca entegre edilebilir.

Arduino ile Bağlantı ve Kurulum:

Arduino ile Nextion ekranın fiziksel bağlantı detayları:

• Temel Bağlantı:
  • Nextion TX → Arduino RX (pin 0 veya SoftwareSerial)
  • Nextion RX → Arduino TX (pin 1 veya SoftwareSerial)
  • Nextion VCC → 5V güç kaynağı (Arduino USB veya harici güç)
  • Nextion GND → Arduino GND
• Güç Kaynağı Notu: 10.1 inç ekran yüksek güç tüketimi nedeniyle harici 5V güç kaynağı önerilir
• Alternatif Bağlantı: Arduino Mega için Serial1, Serial2 veya Serial3 kullanılabilir
• Kablo Uzunluğu: Sinyal bütünlüğü için kısa kablolar kullanılmalıdır
• Voltaj Seviyesi: Bazı mikrodenetleyiciler için seviye dönüştürücü gerekebilir

Doğru bağlantı, kararlı iletişim ve uzun ömürlü çalışma için kritik öneme sahiptir.

Arduino Programlama ve Kütüphaneler:

Arduino için Nextion ekran programlama yaklaşımları:

• Standart Kütüphaneler: ITEADLIB_Arduino_Nextion, EasyNextionLibrary gibi resmi ve topluluk kütüphaneleri
• Temel İletişim Protokolü: Metin tabanlı komutların 0xFF,0xFF,0xFF ile sonlandırılması
• Baud Rate Ayarı: Genellikle 9600bps, yoğun veri aktarımı için daha yüksek değerler
• Geri Bildirim Yönetimi: Nextion'dan gelen dokunmatik ve durum geri bildirimlerini işleme
• Bellek Yönetimi: Arduino'nun sınırlı RAM'ini verimli kullanma teknikleri

Doğru programlama yaklaşımı, iki cihaz arasında optimum iletişim sağlar.

Diğer Platform Entegrasyonları:

Arduino dışındaki platformlarla Nextion ekranın entegrasyonu:

• ESP8266/ESP32: WiFi bağlantılı IoT projeleri için SoftwareSerial veya donanımsal UART
• Raspberry Pi: GPIO UART pinleri üzerinden seri haberleşme
• STM32: Donanımsal UART portları üzerinden yüksek performanslı iletişim
• PIC: UART modülleri üzerinden bağlantı ve haberleşme
• Diğer Mikrodenetleyiciler: UART/Seri port destekli tüm mikrodenetleyiciler

Geniş platform desteği, Nextion ekranı çeşitli projelerde esnek şekilde kullanmanızı sağlar.

---

Endüstriyel Kullanım ve Dayanıklılık

10.1 Inç Nextion ekranın endüstriyel ortamlardaki dayanıklılık özellikleri ve kullanım senaryoları.

NX1060P101-011C-I modeli, zorlu endüstriyel ortamlarda güvenilir performans sağlayan dayanıklılık özelliklerine sahiptir.

Endüstriyel Sınıf Dayanıklılık Özellikleri:

Zorlu ortamlarda güvenilir çalışma için teknik özellikler:

• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma sıcaklığı
• Dayanıklı FPC Konnektör: Endüstriyel sınıf, uzun ömürlü bağlantı elemanları
• Dirençli Dokunmatik Panel: Toz, nem ve eldiven kullanımına uygun dayanıklı yüzey
• Uzun Çalışma Ömrü: 30.000+ saat sürekli çalışma dayanımı
• EMI Uyumluluğu: Elektromanyetik girişim direnci ve uyumluluğu

Bu dayanıklılık özellikleri, ekranın zorlu çalışma koşullarında güvenilir performans sunmasını sağlar.

Endüstriyel Uygulama Senaryoları:

Endüstriyel ortamlarda tipik kullanım senaryoları:

• Üretim Hattı Kontrolü: Fabrika otomasyonu ve üretim süreçleri izleme
• Makine Operatör Arayüzleri: CNC, enjeksiyon, kesim makineleri için kontrol paneli
• Proses Kontrol Sistemleri: Kimyasal, gıda ve ilaç üretimi süreç kontrolü
• Denetim ve Kalite Kontrol: Üretim kalite parametrelerini izleme ve raporlama
• Enerji Yönetim Sistemleri: Enerji dağıtım ve kontrol merkezi izleme

Endüstriyel uygulamalar, ekranın dayanıklılık ve güvenilirlik özelliklerinden maksimum fayda sağlar.

Montaj ve Kurulum Önerileri:

Endüstriyel ortamlarda optimum kurulum için öneriler:

• Panel Montajı: Uygun boyutlu panel kesimi ve montaj delikleri açma
• Koruyucu Muhafaza: Tozlu ve nemli ortamlarda ek koruma muhafazası kullanma
• Kablo Yönetimi: Elektromanyetik girişimi azaltmak için doğru kablo yönlendirmesi
• Güç Kaynağı: Kararlı ve temiz 5V güç kaynağı kullanma
• Topraklama: Düzgün topraklama ile statik elektrik ve parazit koruması

Doğru kurulum ve montaj, ekranın endüstriyel ortamlarda uzun ömürlü ve kararlı çalışmasını sağlar.

---

Programlama ve Arayüz Geliştirme

10.1 Inç Nextion ekran için etkili programlama teknikleri ve arayüz geliştirme yaklaşımları.

NX1060P101-011C-I modelinin geniş ekranı ve yüksek çözünürlüğü, güçlü ve sezgisel arayüzler tasarlamanıza olanak tanır.

Nextion Editor Kullanımı:

Nextion Editor yazılımıyla ekran programlama adımları:

• Proje Başlatma: 10.1 inç (1024x600) ve 128MB boyut seçenekleriyle yeni proje oluşturma
• Sayfa Tasarımı: Sürükle-bırak yöntemiyle buton, metin, gösterge gibi bileşenleri yerleştirme
• Görsel İçerik Ekleme: Resim, font ve diğer medya dosyalarını içe aktarma
• Bileşen Özellikleri: Bileşenlerin görünüm ve davranış özelliklerini ayarlama
• Olay Programlama: Dokunma, sayfa değiştirme gibi olaylara tepki veren kodları yazma

Nextion Editor, sezgisel bir arabirim ile kodlama bilgisi gerektirmeden arayüz geliştirmenizi sağlar.

Büyük Ekran İçin Arayüz Tasarım İlkeleri:

10.1 inç ekran için optimize edilmiş tasarım prensipleri:

• Ekran Bölgelendirme: Ekranı işlevsel bölgelere ayırarak bilgi organizasyonu
• Panel Tabanlı Tasarım: Farklı işlevleri panellere bölerek düzenli görünüm
• Görsel Kontrastlar: Bilgi hiyerarşisini vurgulamak için boyut ve renk kontrastı
• Buton Boyutlandırma: Dokunmatik kullanım için en az 15-20mm buton boyutu
• Tutarlı Tema: Tüm sayfalarda aynı tasarım dilini ve renk şemasını sürdürme

İyi tasarlanmış bir arayüz, kullanıcının bilgiye hızlı erişimini ve kolay kontrolü sağlar.

İleri Seviye Programlama Teknikleri:

Karmaşık projelerde kullanılabilecek gelişmiş yaklaşımlar:

• Sayfa Mantığı: Karmaşık işlevleri farklı sayfalara bölerek modüler yapı oluşturma
• Değişken Kullanımı: Geçici veri depolama ve sayfalar arası veri aktarımı için değişkenler
• Koşullu İşlemler: if-else yapılarıyla duruma bağlı davranışlar programlama
• Zamanlayıcılar: Periyodik işlemler için timer bileşenlerini kullanma
• Çoklu Dil Desteği: Farklı diller arası geçiş yapabilen esnek metin yönetimi

İleri programlama teknikleri, daha dinamik ve kullanıcı dostu arayüzler oluşturmanızı sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 10.1 Inch Nextion Dokunmatik Ekran (NX1060P101-011C-I)
• 1 x 4-pin Bağlantı Kablosu
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
