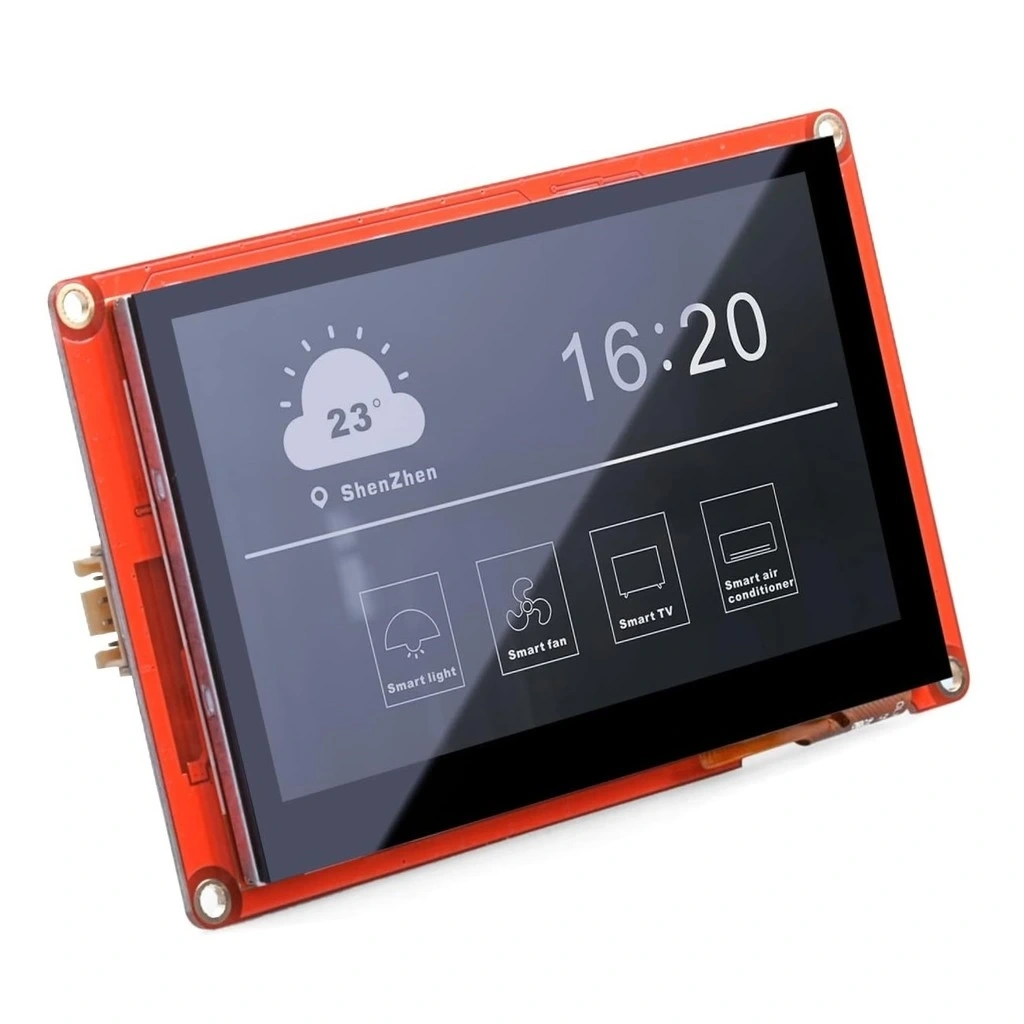

4.3 Inch Nextion Dokunmatik Ekran (NX4827P043-011C)
4.3 Inch Nextion Dokunmatik Ekran, elektronik projelerinize profesyonel bir kullanıcı arayüzü kazandırmak için tasarlanmış, yüksek çözünürlüklü ve dokunmatik özellikli HMI (İnsan-Makine Arayüzü) çözümüdür. Dirençli dokunmatik panel teknolojisi ile donatılmış bu ekran, 480x272 piksel çözünürlüğü ve 65K renk desteği ile projelerinize etkileyici görsel kalite sağlar.
Kendi üzerinde çalışan güçlü işlemcisi sayesinde ana mikrodenetleyicinizin yükünü azaltan Nextion ekran, sadece 4 pin ile bağlantı kurarak minimum kablolama ve programlama karmaşası sunar. Kolay kullanımlı Nextion Editor yazılımı ile sürükle-bırak yöntemiyle hızla arayüzler tasarlayabilir, butonlar, metin kutuları, göstergeler ve grafikler ekleyebilirsiniz.
Endüstriyel kontrol panellerinden akıllı ev otomasyonuna, tıbbi cihazlardan robotik projelere kadar geniş bir kullanım alanına sahip 4.3 Inch Nextion Dokunmatik Ekran, Arduino ve diğer popüler mikrodenetleyici platformlarıyla mükemmel entegrasyon sağlayan ideal bir görselleştirme çözümüdür.

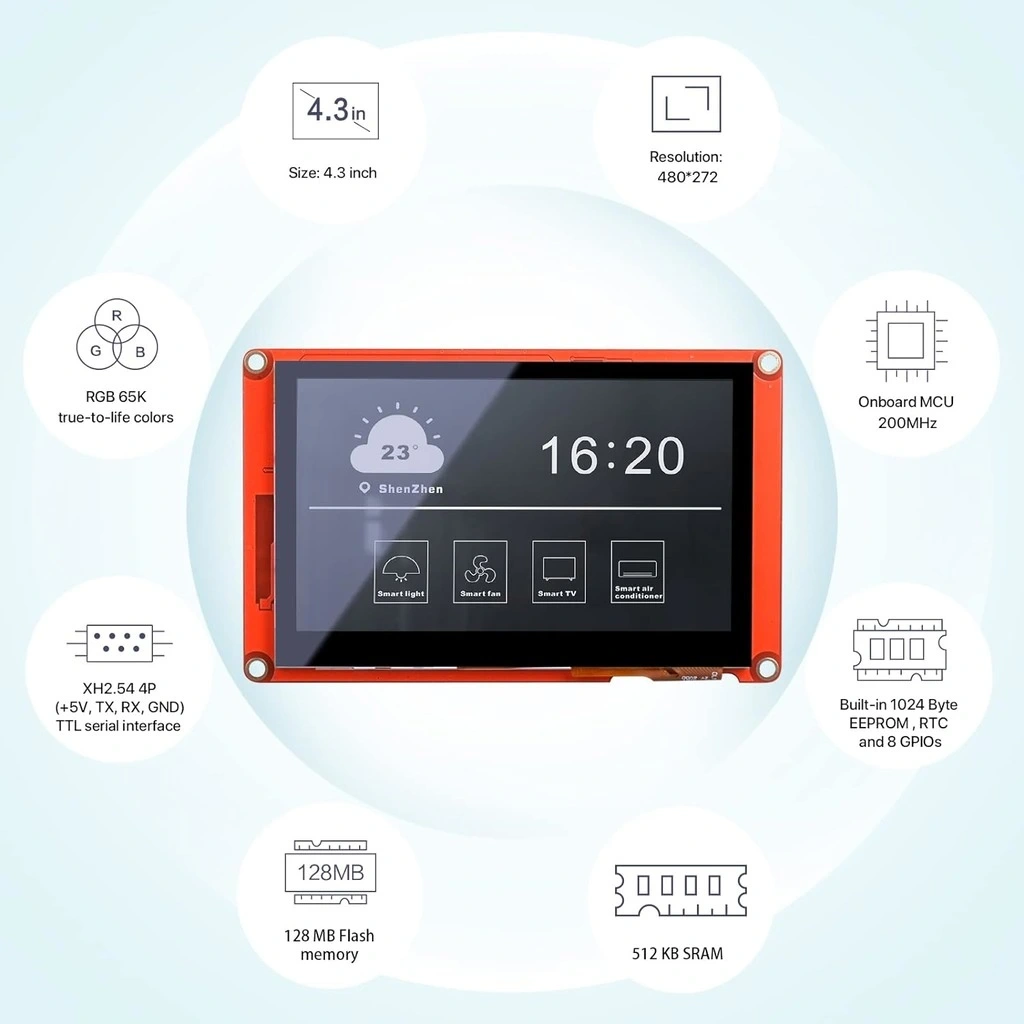

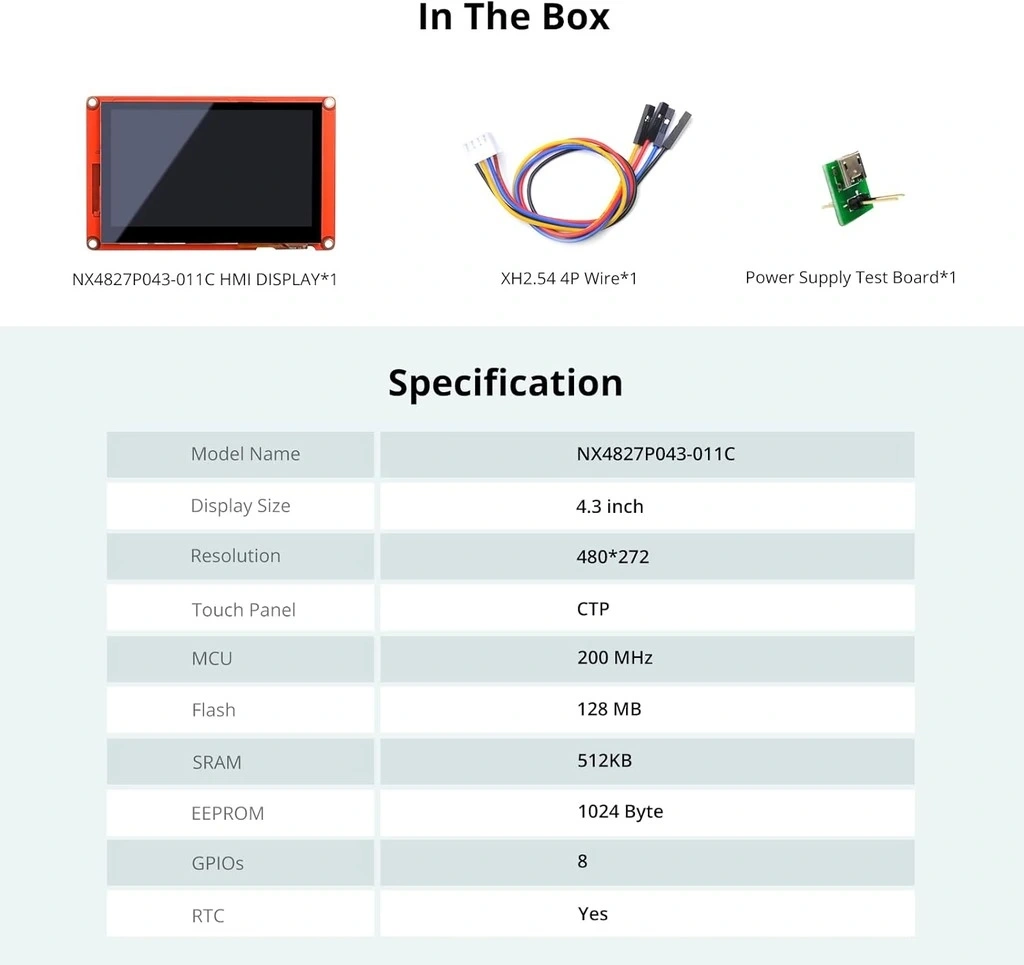

Teknik Özellikler
Bu bölümde 4.3 Inch Nextion Dokunmatik Ekranın detaylı teknik özellikleri listelenmektedir.
- Ekran Boyutu: 4.3 inç
- Çözünürlük: 480x272 piksel
- Renk Derinliği: 65K (65536) renk
- Dahili Hafıza: 4MB Flash
- Dokunmatik Panel: Dirençli (Resistive) dokunmatik panel
- İşlemci: 48MHz Cortex-M0 CPU
- Çalışma Voltajı: 4.5V - 5.5V DC
- Çalışma Akımı: Tipik 85mA @ 5V
- Bekleme Akımı:< 50mA @ 5V
- Haberleşme Arayüzü: UART / Seri Port (TTL)
- Baud Rate: 2400 - 115.200bps (varsayılan: 9600bps)
- Görüş Açısı: Geniş görüş açılı TFT ekran
- Aktif Alan: 95.0mm × 53.9mm
- Modül Boyutları: 120.0mm × 74.4mm × 16.0mm
- Dokunmatik Hassasiyeti: Kalibrasyon destekli yüksek hassasiyet
- Kullanım Ömrü: >30.000 saat
- Çalışma Sıcaklığı: -20°C ~ +70°C
- Depolama Sıcaklığı: -30°C ~ +80°C
- Montaj Delikleri: 4 köşede 3.0mm çaplı
- Konnektör: 4-pin 2.54mm aralıklı header (Tx, Rx, 5V, GND)
- Yazılım: Nextion Editor ile programlama
- Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32
- Seri: Basic Seri (P Serisi)
- Parlaklık Kontrolü: Yazılımsal 64 seviyeli parlaklık kontrolü
- Uyku Modu: Yazılımsal kontrol ile düşük güç moduna geçiş
Kullanım Avantajları
4.3 Inch Nextion Dokunmatik Ekranın sağladığı temel avantajlar aşağıda listelenmiştir.
- Kolay Entegrasyon: Sadece 4 pin bağlantısı ile hızlı kurulum.
- Bağımsız İşlemci: Ana mikrodenetleyicinin yükünü hafifleten dahili CPU.
- Sezgisel Programlama: Nextion Editor ile sürükle-bırak arayüz tasarımı.
- Geniş Ekran Alanı: 4.3 inç boyutuyla detaylı bilgi gösterimi.
- Yüksek Çözünürlük: 480x272 piksel ile net ve detaylı görüntüler.
- Zengin Renk Desteği: 65K renk ile canlı ve etkileyici grafikler.
- Esnek Haberleşme: Ayarlanabilir baud rate ile optimum iletişim hızı.
- Düşük Güç Tüketimi: Batarya ile çalışan projelerde enerji verimliliği.
- Çoklu Sayfa Desteği: Farklı ekranları tek arayüzde yönetebilme.
- Geniş Sıcaklık Toleransı: Zorlu çevre koşullarında güvenilir çalışma.
İdeal Kullanım Alanları
Bu Nextion dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.
- Endüstriyel Kontrol Panelleri: Fabrika ve üretim otomasyonu arayüzleri
- Akıllı Ev Otomasyon Sistemleri: Aydınlatma, ısıtma ve güvenlik kontrol merkezi
- 3D Yazıcı ve CNC Kontrol Üniteleri: Gelişmiş makine yönetim arayüzleri
- Laboratuvar Test Ekipmanları: Ölçüm cihazları ve analiz sistemleri
- Medikal Cihaz Arayüzleri: Hasta izleme ve tıbbi kontrol sistemleri
- IoT Cihaz Kontrol Ekranları: İnternet bağlantılı akıllı cihaz yönetimi
- Eğitim ve Sunum Sistemleri: İnteraktif eğitim materyalleri
- Araç İçi Kontrol Sistemleri: Otomotiv ve tekne kontrol panelleri
- Ses ve Video Ekipmanları: DJ kontrol arayüzleri ve medya kontrolleri
- Robotik Projeler: Robot kontrol ve izleme sistemleri
Nextion Editor Kullanım Rehberi
Nextion dokunmatik ekranı programlamak için Nextion Editor kullanımı ve temel işlevler.
İpucu: Nextion Editörü kullanmaya başlamak için öncelikle Nextion'un resmi web sitesinden en güncel sürümü indirin. Yeni bir proje oluştururken "Create Project" seçeneğine tıklayıp, NX4827P043 modelini ve 4MB bellek seçeneğini tercih edin. Proje ayarlarında 480x272 çözünürlüğü otomatik olarak tanımlanacaktır. Editörün sol tarafındaki araç kutusundan buton, metin, gösterge gibi bileşenleri çalışma alanına sürükleyerek arayüzünüzü oluşturun. Her bileşene benzersiz bir isim verin; bu isimler Arduino kodunuzda kullanılacaktır.
İlgili Ürün Kategorilerimiz
Arduino mikrodenetleyici kartları ve modüller. Nextion ekranlarınızla projelerinizi hayata geçirmek için ihtiyacınız olan tüm Arduino bileşenlerini bu kategoride bulabilirsiniz.
Ürünleri İncele →Farklı boyut ve özelliklerde Nextion dokunmatik ekranlar. Projelerinize profesyonel bir görünüm kazandırmak için uygun ekran modeli bu kategoride.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, projeleriniz için orijinal ve kaliteli Nextion ekranları sunar. 4.3 Inch Nextion Dokunmatik Ekran, kullanıcı arayüzü ihtiyaçlarınız için mükemmel bir çözümdür.
- Orijinal Ürün Garantisi: %100 orijinal Nextion ekranları temin ediyoruz.
- Teknik Destek: Ürün seçimi ve kullanımında uzman desteği sağlıyoruz.
- Hızlı Kargo: Siparişleriniz aynı gün içinde hazırlanıp gönderilir.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Geniş Ürün Yelpazesi: Tüm Nextion modelleri ve aksesuarları tek adreste.
- Rekabetçi Fiyatlar: Uygun fiyatlarla kaliteli ürünler sunuyoruz.
- Toplu Alım İmkanı: Eğitim kurumları ve şirketler için özel fiyatlandırma.
- Projelere Özel Çözümler: İhtiyacınıza uygun donanım önerileri.
Ürün Hakkında Sıkça Sorulan Sorular
Nextion ekranı Arduino ile nasıl bağlarım?
Nextion ekranı VCC pini Arduino 5V pinine, GND pini GND pinine, TX pini Arduino RX pinine (veya yazılımsal seri pin), RX pini Arduino TX pinine (veya yazılımsal seri pin) bağlanır. Arduino Mega için Serial1, Serial2 veya Serial3 de kullanılabilir. Arduino IDE'de Serial veya SoftwareSerial kütüphanesi kullanarak iletişim kurulur.
4MB dahili hafıza ne kadar içerik saklayabilir?
4MB hafıza, içeriğin karmaşıklığına bağlı olarak yaklaşık 15-20 sayfa, 30-40 resim ve 4-5 farklı yazı tipi saklayabilir. Sayfa sayısı, sayfaların içerdiği elemanların sayısına ve türüne göre değişir. Görsellerin boyutu ve sıkıştırma oranı da depolama kapasitesini etkiler.
Nextion ekranı nasıl programlanır?
Nextion ekranları, Nextion Editor yazılımı ile programlanır. Bu yazılımla sürükle-bırak yöntemiyle arayüz tasarlanır ve bileşenler eklenir. Tasarım tamamlandıktan sonra derlenir ve .tft dosyası microSD kart veya seri bağlantı üzerinden ekrana yüklenir. Nextion Script kullanarak ekran üzerinde temel programlama yapılabilir.
Dirençli dokunmatik panel ile kapasitif panel arasındaki fark nedir?
Dirençli panel basınç ile çalışır, kalem veya herhangi bir nesneyle kullanılabilir. Kapasitif panel ise insan dokunuşunu algılar, eldiven ile çalışmaz ancak daha hassastır. Dirençli panel tek dokunuşu algılar, kapasitif panel çoklu dokunuş destekler. Dirençli panel daha ekonomiktir, kapasitif panel daha net görüntü sunar.
Nextion ekran elektrik kesintilerinde verileri korur mu?
Nextion ekranlar, elektrik kesintisinde RAM'deki geçici verileri kaybeder. Kalıcı olması gereken veriler için EEPROM özelliği kullanılmalıdır. Dahili EEPROM kapasitesi sınırlıdır. Kritik veriler, Arduino gibi mikrodenetleyiciler üzerinde veya harici EEPROM modüllerinde saklanabilir. Sistem konfigürasyonları için wepo komutu kullanılabilir.
Nextion ekranın güç tüketimi ne kadardır?
4.3 inç Nextion ekran normal kullanımda tipik 85mA akım çeker. Maksimum parlaklıkta 120mA'e kadar çıkabilir. Uyku modunda 50mA'in altına düşer. 5V güç kaynağı ile çalışır, bu da ortalama 425-600mW güç tüketimi demektir. Parlaklık düzeyi güç tüketimini önemli ölçüde etkiler.
Nextion ekranda birden fazla dil desteği sağlanabilir mi?
Evet, çoklu dil desteği sağlanabilir. Farklı diller için metin verilerini ayrı dosyalarda saklayıp load komutuyla yükleyebilirsiniz. Dil değişiminde ilgili metin alanlarını güncelleyebilirsiniz. Unicode karakter desteği ile farklı alfabeleri görüntüleyebilirsiniz. Özel fontlar ekleyerek dil karakterlerini destekleyebilirsiniz.
Nextion ekranda grafik çizme ve veri görselleştirme mümkün mü?
Evet, Nextion waveform, progress bar ve gauge bileşenleri ile veri görselleştirebilirsiniz. Line ve draw komutlarıyla basit çizimler yapabilirsiniz. Dinamik grafikler için waveform bileşeni kullanılabilir. Kapsamlı grafik ihtiyaçları için hazır görseller kullanmak daha verimlidir. Çizim işlemlerinin mikrodenetleyicide yapılıp sonucu göndermek de mümkündür.
