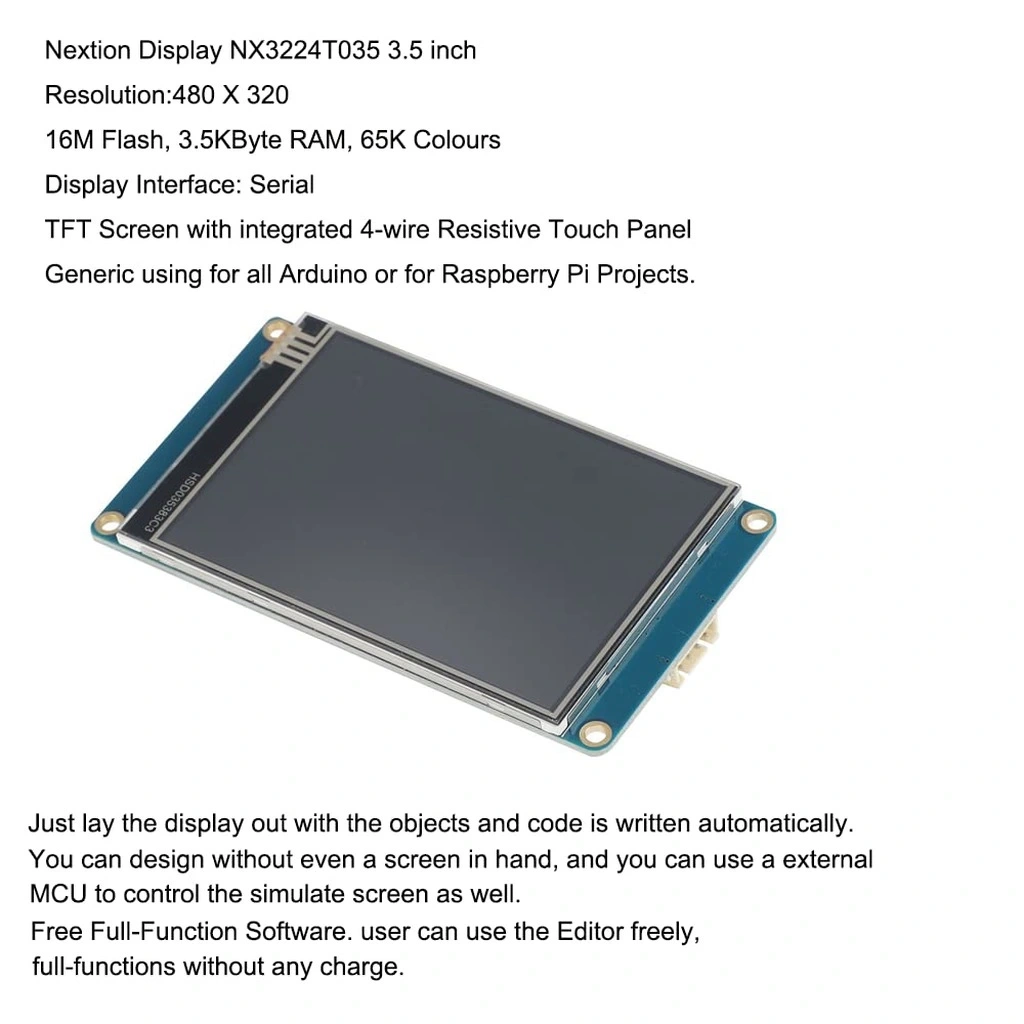

3.5 Inch Nextion 16MB Dahili Hafıza NX4832T035

3.5 inch Nextion 16MB Dahili Hafıza (NX4832T035)

3.5 inch Nextion akıllı ekran (NX4832T035), elektronik projelerinize gelişmiş dokunmatik grafik arayüzü eklemenizi sağlayan güçlü bir HMI (İnsan-Makine Arayüzü) çözümüdür. 480x320 piksel çözünürlüğe sahip renkli TFT ekran, kapasitif dokunmatik panel ve 16MB dahili hafızasıyla kullanıcı deneyimini zenginleştiren profesyonel arayüzler oluşturmanıza olanak tanır.

Nextion ekranlar, Arduino, ESP32, STM32, Raspberry Pi gibi popüler geliştirme platformlarına sadece seri haberleşme (UART) üzerinden bağlanarak, grafik işleme yükünü ana mikrodenetleyiciden alır. Ücretsiz Nextion Editor yazılımı ile hazırlayacağınız arayüzleri dahili hafızaya yükleyerek, karmaşık grafik işlemlerini donanımın kendisine bırakabilirsiniz.

NX4832T035 modeli, Nextion ekranlar serisinin klasik ailesine ait olup, akıllı ev sistemleri, endüstriyel kontrol panelleri, robot arayüzleri, ölçüm cihazları ve çeşitli IoT (Nesnelerin İnterneti) uygulamaları için mükemmel bir seçimdir. Kompakt boyutu, düşük güç tüketimi ve zengin özellikleriyle projelerinizin kullanıcı deneyimini yeni bir seviyeye taşıyacak bu ekran, 5V güç kaynağı ile kolayca çalışarak elektronik projelerinize profesyonel bir görünüm kazandırır.

---

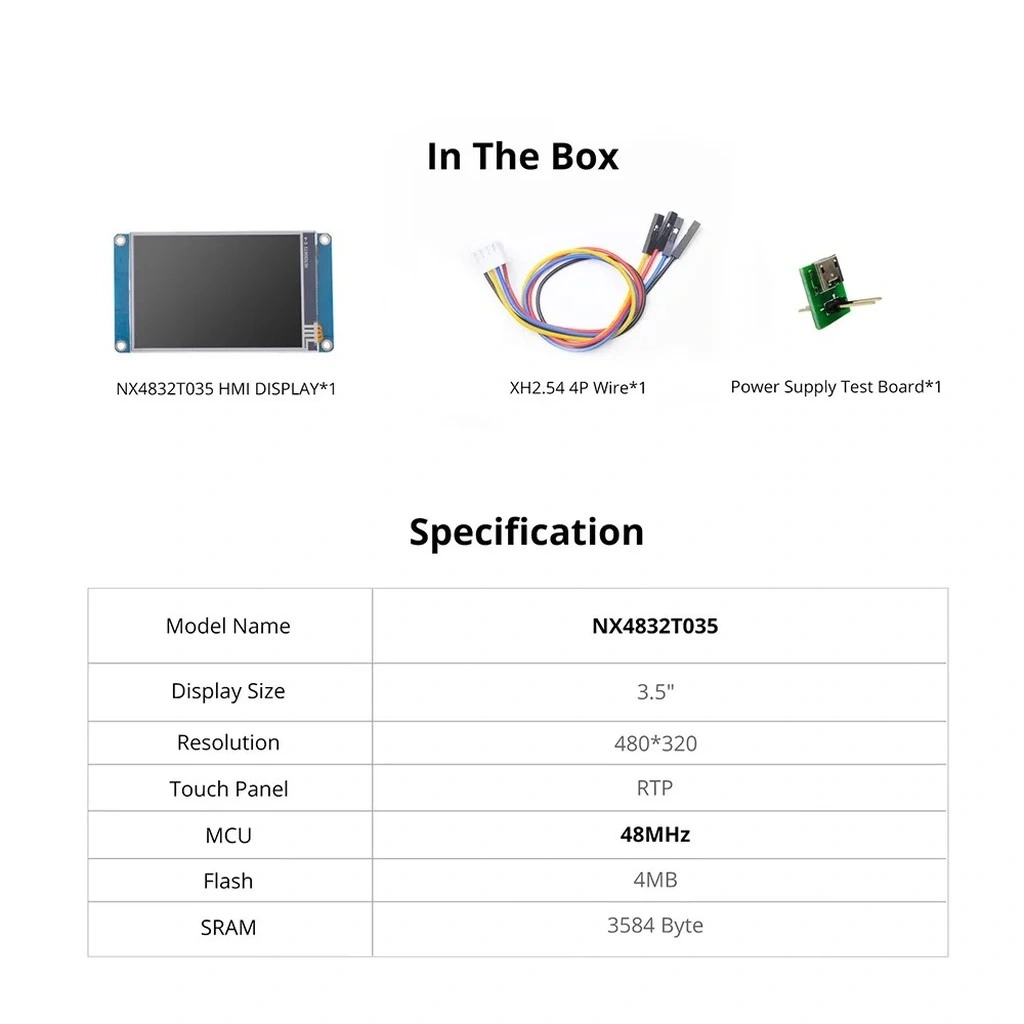

Teknik Özellikler

NX4832T035 Nextion ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Boyutu: 3.5 inç
• Çözünürlük: 480x320 piksel
• Dokunmatik Tip: Rezistif dokunmatik panel
• Hafıza Kapasitesi: 16MB (128Mbit) dahili flash
• Çalışma Voltajı: 4.5V-5.5V DC (tipik 5V)
• Çalışma Akımı: 85mA (ortalama)
• Arka Işık Ömrü: >30,000 saat
• İşlemci: 48MHz ARM Cortex M0+ CPU
• Haberleşme: UART (TTL seviyesi, 3.3V)
• Baud Rate: 2400~115200bps (9600bps varsayılan)
• Donanım Arayüzü: 4-pin (VCC, GND, RX, TX)
• Dahili RTC: Yok
• Maksimum Font Sayısı: 255
• Maksimum Resim Sayısı: 255
• Maksimum Sayfa Sayısı: 255
• Görüş Açısı: Geniş görüş açısı
• Çalışma Sıcaklığı: -20°C~70°C
• Depolama Sıcaklığı: -30°C~85°C

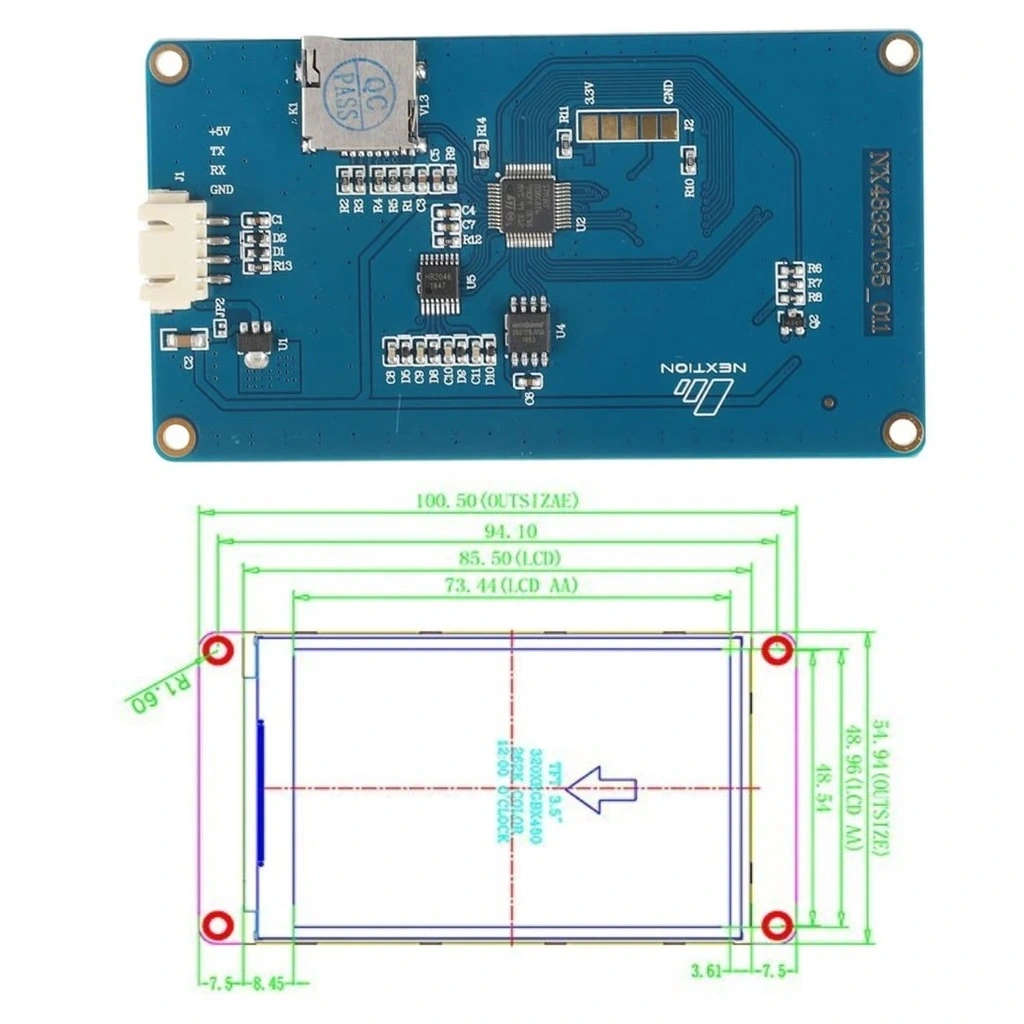

• Boyutlar: 82.8mm × 59.3mm × 5.8mm
• Görünür Alan: 73.4mm × 48.96mm
• Ağırlık: Yaklaşık 43g
• Montaj Delikleri: 2.5mm çapında, 4 köşede
• FPC Konnektör: 4 pinli, 1.0mm pitch

---

Özellikler ve Avantajlar

Nextion 3.5 inç ekranın avantajları ve kullanım faydaları.

Geniş Görüntüleme Alanı ve Yüksek Çözünürlük

NX4832T035 ekranın görüntüleme özellikleri ve avantajları:

• Yüksek Çözünürlük:
  • 480x320 piksel çözünürlük (153.600 toplam piksel)
  • 3.5 inç boyut ile ideal piksel yoğunluğu
  • Net ve keskin görseller
  • Okunaklı metin görüntüleme
• Geniş Görüntüleme Alanı:
  • 73.4mm × 48.96mm aktif görüntüleme alanı
  • Daha büyük UI elemanları için yeterli alan
  • Çoklu kontrol öğelerini aynı sayfada gösterebilme
  • Kompleks veri görselleştirme olanağı
• Görüntü Kalitesi:
  • 65K (65.536) renk desteği
  • İyi kontrast oranı
  • Geniş görüş açısı
  • Doğru renk temsili
• Karşılaştırmalı Avantajlar:
  • 2.4-2.8 inç ekranlara göre %40-60 daha fazla görüntüleme alanı
  • Daha detaylı grafikler ve metinler gösterebilme
  • Daha az sayfa değişimi ile daha iyi kullanıcı deneyimi
  • Grafik ve metinlerin aynı anda gösterilebilme kolaylığı

Uygulama Esnekliği ve Kolay Entegrasyon

Nextion ekranının çeşitli projelere entegrasyon kolaylığı:

• Basit Bağlantı Şeması:
  • Sadece 4 pin bağlantısı (VCC, GND, TX, RX)
  • Seri haberleşme protokolü ile basit iletişim
  • Mikrodenetleyici ile minimum pin kullanımı
  • Ek bileşen gerektirmeyen doğrudan bağlantı
• Geniş Platform Desteği:
  • Arduino ailesinin tüm üyeleriyle tam uyumluluk
  • ESP8266/ESP32 ile WiFi tabanlı projeler
  • Raspberry Pi ile Linux tabanlı uygulamalar
  • STM32, PIC, AVR ve diğer MCU'lar ile uyum
• Kütüphane ve Yazılım Desteği:
  • Arduino için hazır Nextion kütüphanesi
  • Kapsamlı dokümantasyon
  • Geniş örnek kod koleksiyonu
  • Aktif topluluk desteği
• Uygulama Alanları:
  • Akıllı ev kontrolörleri
  • Endüstriyel HMI panelleri
  • Laboratuvar ve test ekipmanları
  • 3D yazıcı ve CNC kontrol panelleri
  • IoT görselleştirme ve kontrol arayüzleri

Dahili İşlem Gücü ve Hafıza

Nextion ekranın özerk çalışmasını sağlayan donanım özellikleri:

• Güçlü İşlemci:
  • 48MHz ARM Cortex M0+ işlemci
  • Akıcı animasyon ve geçiş efektleri
  • Hızlı dokunmatik tepki süresi
  • Bağımsız grafik işleme yeteneği
• Geniş Dahili Hafıza:
  • 16MB (128Mbit) dahili flash bellek
  • Çoklu sayfa tasarımları için yeterli alan
  • Yüksek kaliteli görseller için depolama
  • Zengin font ve ikon setleri için kapasite
• Mikrodenetleyici Kaynaklarında Tasarruf:
  • Ana işlemciyi grafik işlemlerinden kurtarma
  • RAM ve Flash kullanımında ciddi azalma
  • Kompleks UI için bile minimal komut seti
  • Paralel işlem imkanı (UI ve kontrol mantığı)
• Performans Avantajları:
  • Grafikler için ana işlemci CPU kullanımını %0'a indirme
  • Gerçek zamanlı sistemler için gecikme azaltma
  • Daha kararlı çalışma sağlama
  • Aynı anda çoklu işlev gerçekleştirebilme

Tasarım Aracı ve Geliştirme Ortamı

Nextion Editor yazılımının sunduğu geliştirme avantajları:

• Kullanıcı Dostu Arayüz:
  • Sürükle-bırak tasarım ortamı
  • WYSIWYG (ne görüyorsan onu alırsın) editör
  • Programlama bilgisi gerektirmeyen tasarım
  • Hızlı prototipleme ve düzenleme imkanı
• Zengin Komponent Galerisi:
  • Hazır butonlar, metin kutuları, göstergeler
  • Kaydırıcılar ve ilerleme çubukları
  • Grafik ve çizelge bileşenleri
  • Özelleştirilebilir kontrol elemanları
• Dahili Script Dili:
  • Olay tabanlı programlama desteği
  • Koşullu işlemler ve temel mantık işlemleri
  • Matematiksel fonksiyonlar
  • Bileşenler arası etkileşim kontrolü
• Test ve Simülasyon:
  • Gerçek ekran olmadan tasarım test etme
  • Hata yakalama ve teşhis
  • Gerçek zamanlı simülasyon
  • Debug modu ile sorun giderme

---

Bağlantı ve Kurulum

Nextion 3.5 inç ekranın farklı platformlarla bağlantısı ve kurulum adımları.

Arduino ile Bağlantı

Nextion ekranın Arduino geliştirme kartlarıyla bağlantı detayları:

• Temel Bağlantı Şeması:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX (Dijital Pin 0 veya alternatif pin)
  • Nextion RX → Arduino TX (Dijital Pin 1 veya alternatif pin)
• Arduino Uno/Nano Bağlantısı:
  • Doğrudan RX/TX (pin 0/1) kullanımı
  • SoftwareSerial ile alternatif pin kullanımı (önerilen)
  • Doğru baud rate ayarı (varsayılan 9600bps)
  • Çapraz TX-RX bağlantısı unutulmamalı
• Arduino Mega Bağlantısı:
  • Birden fazla donanım seri port seçeneği
  • Serial1, Serial2 veya Serial3 kullanımı
  • Ana Serial portunu (USB bağlantı) serbest bırakma
  • RX1/TX1 pinleri (19/18) önerilen bağlantı

ESP32/ESP8266 ile Bağlantı

Nextion ekranın ESP mikrodenetleyicileriyle bağlantı detayları:

• ESP8266 NodeMCU Bağlantısı:
  • Nextion VCC → ESP8266 Vin (USB bağlıyken) veya 5V Kaynağı
  • Nextion GND → ESP8266 GND
  • Nextion TX → ESP8266 RX (GPIO3/RX veya alternatif GPIO)
  • Nextion RX → ESP8266 TX (GPIO1/TX veya alternatif GPIO)
• ESP32 Bağlantısı:
  • Nextion VCC → ESP32 5V
  • Nextion GND → ESP32 GND
  • Nextion TX → ESP32 RX (GPIO16 veya alternatif)
  • Nextion RX → ESP32 TX (GPIO17 veya alternatif)
• Yazılım Seri Port Kullanımı:
  • ESP32 ve ESP8266'da ek seri port tanımlama
  • Ana Serial portunu debug için serbest bırakma
  • WiFi ve ekran iletişimini paralel yürütme

Nextion Editor Kurulumu ve Kullanımı

Nextion Editor yazılımının kurulumu ve temel kullanımı:

• Yazılım Kurulumu:
  • ITEAD resmi web sitesinden indirme
  • Windows işletim sisteminde kurulum
  • Güncel sürüm kontrolü
  • İlk çalıştırma ve yapılandırma
• Yeni Proje Oluşturma:
  • Ekran modeli seçimi (3.5" NX4832T035)
  • Yön seçimi (yatay/dikey)
  • Çalışma alanını düzenleme
  • Temel araç paneli ve özelliklere aşinalık
• Temel Arayüz Tasarımı:
  • Buton, metin, resim, sayfa ekleme
  • Bileşen özelliklerini ayarlama
  • Bileşen olaylarını programlama
  • Sayfalar arası geçiş tanımlama
• Proje Derleme ve Yükleme:
  • Projenin derlenmesi ve hata kontrolü
  • HMI dosyasının oluşturulması
  • Simülatör ile test
  • SD kart ile veya doğrudan yükleme yöntemleri

Ekran Kalibrasyonu ve İlk Test

Nextion ekranın ilk kurulumu ve test edilmesi:

• Dokunmatik Kalibrasyon:
  • Rezistif ekran için hassas kalibrasyon
  • Kalibrasyon sayfası oluşturma
  • 5-nokta kalibrasyon prosedürü
  • Kalibrasyon verilerini kalıcı hafızada saklama
• İlk Test Prosedürü:
  • Basit test sayfası tasarımı
  • Tüm dokunmatik alanların kontrolü
  • Görüntü kalitesi doğrulama
  • Haberleşme testi

---

Uygulama Alanları ve Proje Örnekleri

3.5 inç Nextion ekranın kullanılabileceği başlıca uygulama alanları ve örnek projeler.

Akıllı Ev Otomasyonu

• Merkezi Kontrol Paneli:
  • Ev içi aydınlatma kontrolü
  • Sıcaklık ve nem takip ekranı
  • Perde/panjur kontrolü
  • Güvenlik sistem kontrolü
• Oda Kontrol Üniteleri:
  • Oda içi iklim kontrolü
  • Multimedya sistem kontrolü
  • Oda içi aydınlatma senaryoları
  • Intercom sistemi
• Örnek Proje: Çok Kanallı Akıllı Ev Kontrolörü

Endüstriyel Kontrol ve Otomasyon

• Makine HMI Panelleri:
  • CNC kontrol paneli
  • 3D yazıcı arayüzü
  • Proses kontrol ekranı
  • Parametre ayarlama ve izleme arayüzü
• Üretim İzleme Sistemleri:
  • Üretim sayacı ve monitörleme ekranı
  • Performans metrikleri gösterimi
  • Kalite kontrol parametreleri
  • Alarm ve uyarı sistemi
• Örnek Proje: 3D Yazıcı Kontrol Paneli

Ölçüm Cihazları ve Test Ekipmanları

• Laboratuvar Cihazları:
  • Veri toplayıcı (datalogger) ekranı
  • Spektrum analizör arayüzü
  • Elektronik test cihazları
  • Titrasyon ve pH ölçüm ekranları
• Elektronik Test Ekipmanları:
  • Dijital osiloskop arayüzü
  • Multimetre ve ölçüm cihazları
  • Güç analiz ve test cihazları
  • Sinyal jeneratörleri
• Örnek Proje: Çok Kanallı Veri Kayıt Cihazı

IoT ve Uzaktan İzleme Sistemleri

• Uzaktan İzleme Arayüzleri:
  • Sensör verileri görselleştirme paneli
  • Uzaktan kontrol arayüzü
  • Veri analiz ve grafik ekranı
  • Durum göstergeleri ve uyarı ekranları
• IoT Gateway Projeleri:
  • Kablosuz sensör ağı kontrolörü
  • WiFi/LoRa/Bluetooth gateway arayüzü
  • MQTT broker kontrol paneli
  • Bulut veri analitik görselleştirme ekranı
• Örnek Proje: WiFi Sensör Ağı İzleme İstasyonu

---

İleri Seviye Özellikler ve Optimizasyon

Nextion ekranın performansını artırmak için ileri seviye teknikler ve ipuçları.

Ekran Performans Optimizasyonu

Nextion HMI ekranın performans ve tepki süresini iyileştirme yöntemleri:

• Görsel Optimizasyon:
  • Resim boyutu optimizasyonu (480x320 çözünürlüğe uygun)
  • RGB565 format (16-bit) kullanımı
  • Tekrarlanan elemanlar için tek resim kullanımı
  • Sabit arka planları dahili bellekte caching
• Sayfa Yapısı Optimizasyonu:
  • Basit ve düzenli sayfa tasarımı
  • Gereksiz komponentlerin azaltılması
  • Sayfalar arası geçişlerde sadece değişen öğeleri güncelleme
  • background/foreground tekniklerinin kullanımı
• Kod Optimizasyonu:
  • Dinamik komut oluşturma yerine statik komut kullanımı
  • Sık kullanılan yapıları cache'leme
  • String birleştirme işlemlerini minimize etme
  • Tek seferde birden fazla değer gönderme
• Haberleşme Optimizasyonu:
  • Baud rate artırma (115200bps kullanımı)
  • Buffer taşmalarını önleme
  • Gereksiz veri trafiğini azaltma
  • Sadece değişen değerleri gönderme

Gelişmiş Grafik ve Animasyon Teknikleri

Nextion ekranda gelişmiş görsel efekt ve animasyon oluşturma yöntemleri:

• Dinamik Grafikler:
  • Waveform komponentinin etkin kullanımı
  • Çizgi ve çubuk grafiklerde veri görselleştirme
  • Gerçek zamanlı veri akışı gösterimi
  • Çoklu veri serisi görselleştirme
• Animasyon Teknikleri:
  • Timer tabanlı animasyonlar
  • Kayan metin efektleri
  • Görsel geçiş efektleri
  • Sprite animasyonları
• Özel Kontrol Öğeleri:
  • Dairesel ilerleme çubukları
  • Özel slider kontrolleri
  • Analog göstergeler (gauge)
  • Özel veri görselleştirme panelleri

Çoklu Dil ve Font Desteği

Nextion uygulamalarında çoklu dil ve font kullanımı:

• Dil Dosyası Yapısı:
  • Çoklu dil metinlerini ayrı dosyada saklama
  • Dil ID'lerine göre metin seçme
  • Dil değiştirme mantığı
  • Dinamik metin yükleme
• Font Optimizasyonu:
  • İhtiyaç duyulan karakterleri içeren özel fontlar
  • Farklı font boyutları için optimizasyon
  • Anti-aliasing kullanımı
  • Font türleri ve bellek kullanımı
• Özel Karakter Setleri:
  • Latin alfabesi dışındaki dillerin (Türkçe, Rusça vb.) desteklenmesi
  • Sembol ve ikon font kullanımı
  • Bitmap fontlar vs vector fontlar
  • Nextion Editor font ayarları

Güvenlik ve Veri Doğrulama

Nextion tabanlı kontrol sistemlerinde güvenlik ve veri doğrulama stratejileri:

• Kullanıcı Kimlik Doğrulama:
  • Pin kodu/şifre ekranları
  • Kullanıcı seviyeli erişim kontrolü
  • Oturum yönetimi (timeout, otomatik çıkış)
  • Giriş denemeleri kısıtlama
• Veri Doğrulama Teknikleri:
  • Giriş alanı sınırlamalar ve doğrulama
  • Sayısal değer limitlerini uygulama
  • Kullanıcı girdisi doğrulama
  • Hatalı veri girişi geri bildirimi
• Kritik İşlem Koruması:
  • İki aşamalı doğrulama
  • Onay ekranları
  • Yetkisiz erişimi engelleme
  • İşlem kaydı (logging)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
