3.2 Inch Nextion 16MB Dahili Hafıza NX4024K032

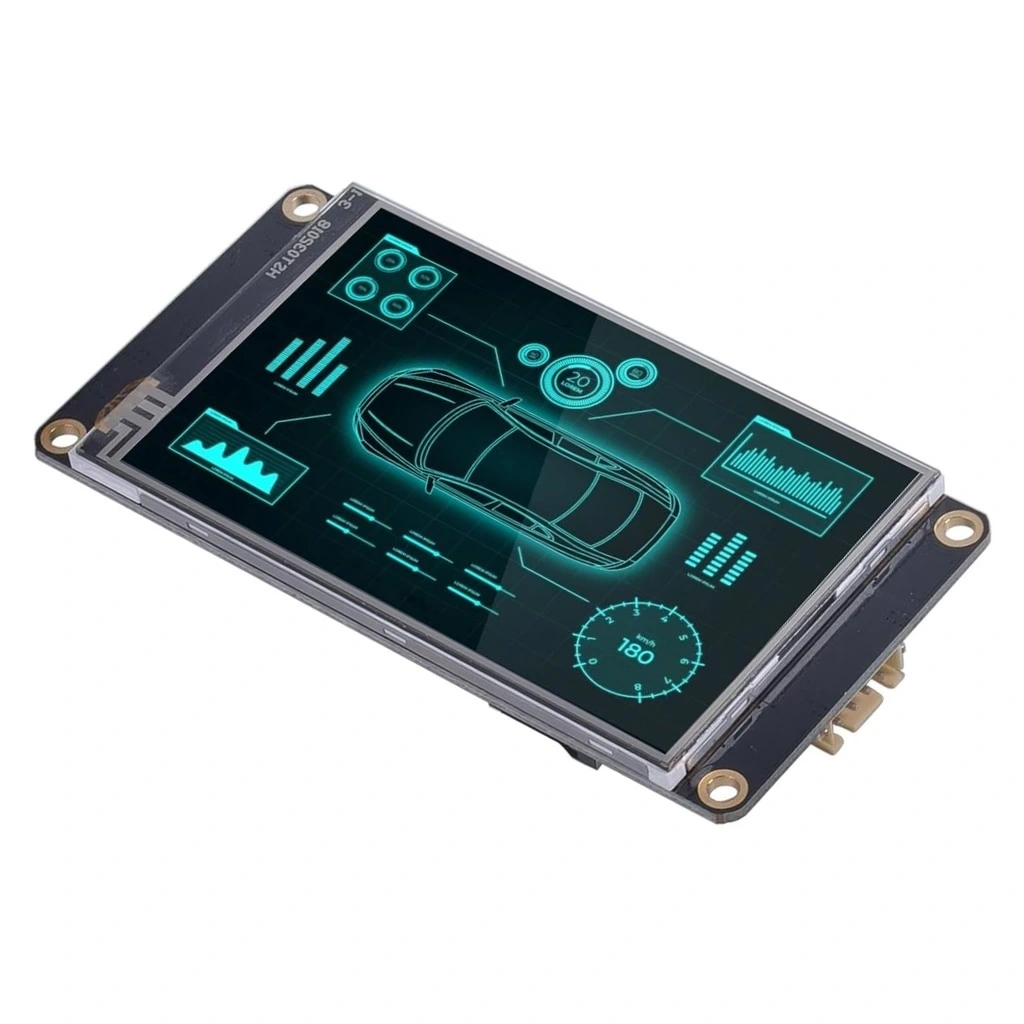

3.2 inch Nextion 16MB Dahili Hafıza (NX4024K032)

3.2 inch Nextion akıllı ekran (NX4024K032), elektronik projelerinize profesyonel görünümlü, dokunmatik arayüzler eklemenizi sağlayan gelişmiş bir HMI (İnsan-Makine Arayüzü) çözümüdür. 400x240 piksel çözünürlüğe sahip renkli TFT ekran, kapasitif dokunmatik panel ve 16MB dahili hafızasıyla kullanıcı arayüzlerinizi son derece zengin görseller ve interaktif öğelerle tasarlamanıza olanak tanır.

Nextion ekranlar, Arduino, ESP32, STM32, Raspberry Pi gibi popüler geliştirme platformlarına sadece seri haberleşme (UART) üzerinden bağlanarak karmaşık grafiksel arayüzleri minimum işlemci gücü kullanarak gerçekleştirmenizi sağlar. Ücretsiz Nextion Editor yazılımı ile yapabileceğiniz özel tasarımları dahili hafızaya yükleyerek, grafik işleme yeteneği olmayan mikrodenetleyicileri bile güçlü kullanıcı arayüzleriyle donatabilirsiniz.

Bu Nextion ekran modülü, akıllı ev projeleri, endüstriyel kontrol panelleri, robot arayüzleri, ölçüm cihazları ve daha birçok IOT (Nesnelerin İnterneti) uygulaması için idealdir. Komponent listesini ve proje karmaşıklığını azaltırken, son kullanıcı deneyimini büyük ölçüde iyileştiren bu ekran modülü, 5V güç beslemesi ile çalışarak hemen her türlü elektronik projeye kolayca entegre edilebilir.

---

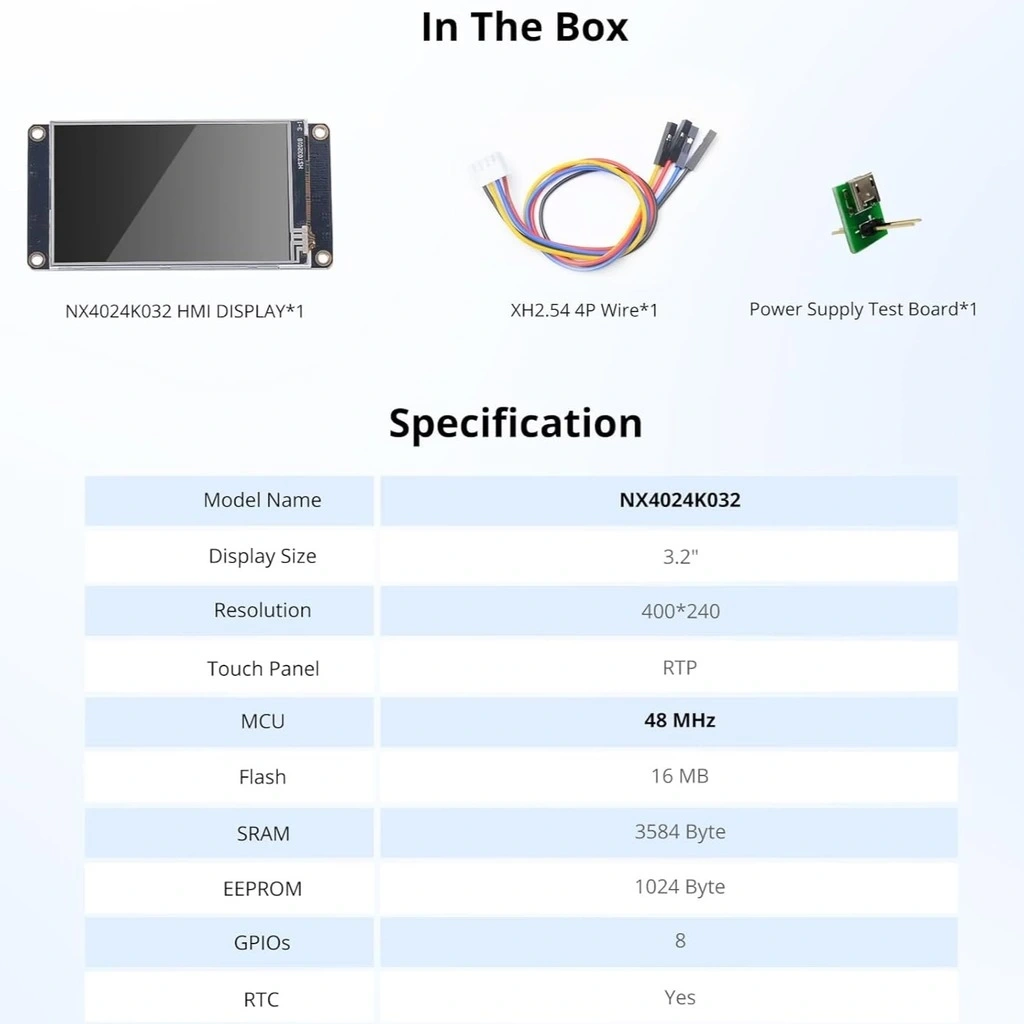

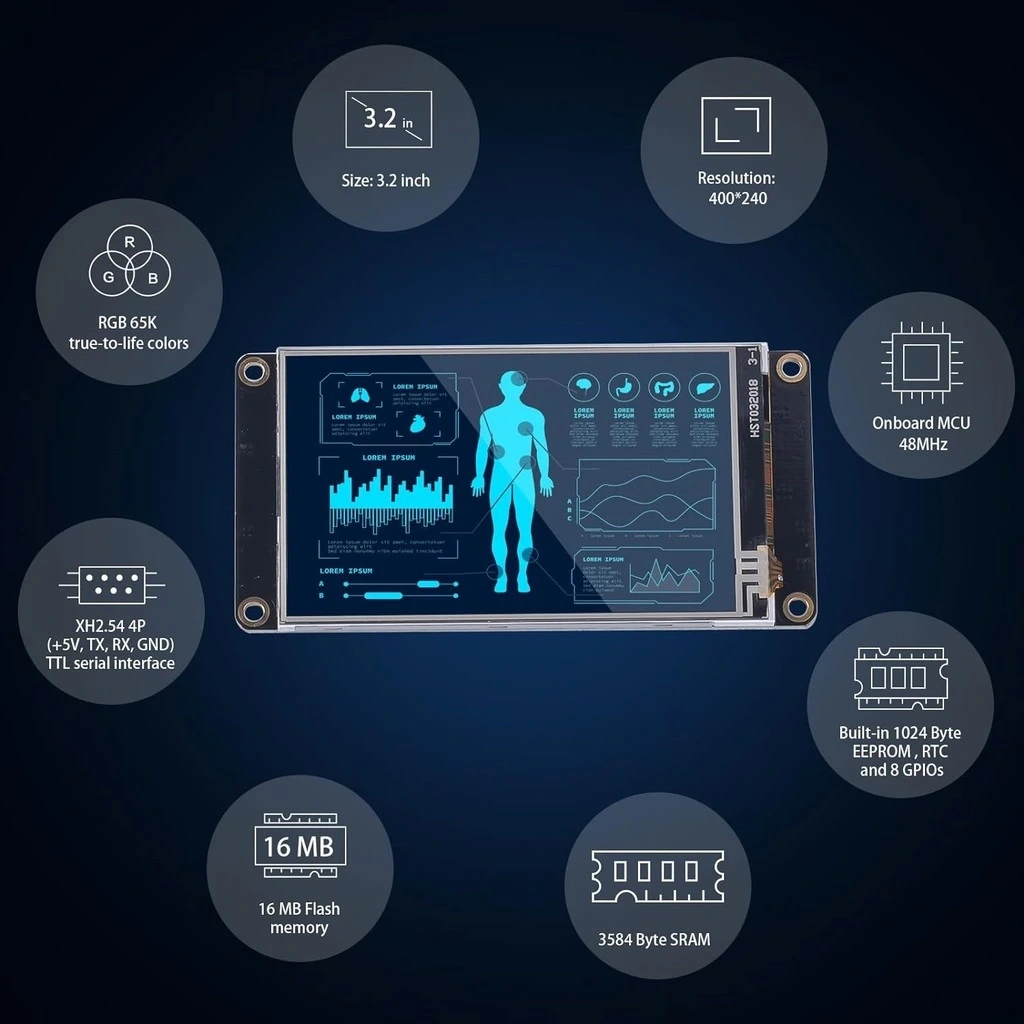

Teknik Özellikler

NX4024K032 Nextion ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Boyutu: 3.2 inç
• Çözünürlük: 400x240 piksel
• Dokunmatik Tip: Kapasitif dokunmatik panel
• Hafıza Kapasitesi: 16MB (128Mbit) dahili flash
• Çalışma Voltajı: 4.5V-5.5V DC (tipik 5V)
• Çalışma Akımı: 85mA (tipik)
• Arka Işık Ömrü: >30,000 saat
• İşlemci: 48MHz ARM Cortex M0+ CPU
• Haberleşme: UART (TTL seviyesi, 3.3V)
• Baud Rate: 2400~115200bps (9600bps varsayılan)
• Donanım Arayüzü: 4-pin (VCC, GND, RX, TX)
• Dahili RTC: Yok
• Maksimum Font Sayısı: 255
• Maksimum Resim Sayısı: 255
• Maksimum Sayfa Sayısı: 255
• Görüş Açısı: Geniş görüş açısı, IPS teknolojisi
• Çalışma Sıcaklığı: -20°C~70°C
• Depolama Sıcaklığı: -30°C~85°C
• Boyutlar: 74.4mm × 42.9mm × 5.8mm
• Görünür Alan: 69.9mm × 41.9mm
• Ağırlık: Yaklaşık 31g
• Montaj Delikleri: 2.5mm çapında, 4 köşede
• FPC Konnektör: 4 pinli, 1.0mm pitch

---

Özellikler ve Üstünlükler

Nextion ekranın avantajları ve diğer ekran çözümlerine göre üstünlükleri.

Kullanım Kolaylığı

Nextion ekranların sağladığı kullanım avantajları:

• Basit Bağlantı:
  • Sadece 4 pin bağlantısı (VCC, GND, TX, RX)
  • Mikrodenetleyici ile seri haberleşme (UART/TTL) üzerinden iletişim
  • Ekstra bileşen gerektirmez (sürücü IC, buffer IC vb.)
  • Tek kablo üzerinden hem komut hem grafik verisi aktarımı
• Tasarım Kolaylığı:
  • Sürükle-bırak arayüzlü Nextion Editor yazılımı
  • Programlama bilgisi gerektirmeyen görsel düzenleme
  • Hazır komponentler (buton, slider, metin kutuları vb.)
  • Simülatör ile gerçek cihaz olmadan test imkanı
• Entegrasyon Kolaylığı:
  • Arduino, ESP32, STM32, PIC, Raspberry Pi vb. ile uyumlu
  • Basit komut yapısı ve kütüphane desteği
  • Mikrodenetleyici kaynağını minimum kullanma
  • Çoğu proje için tek ekran kartı yeterli

Gelişmiş Grafik Özellikleri

Nextion ekranların grafik ve görsel yetenekleri:

• Zengin Görsel Arayüz:
  • 65K (65,536) renk desteği
  • Yüksek kontrast ve parlaklık
  • Geniş görüş açısı
  • Fotoğraf kalitesinde görseller gösterebilme
• Çoklu Medya Desteği:
  • BMP, JPG, PNG formatlarında resim desteği
  • Font çeşitliliği ve özel font yükleme imkanı
  • Vektörel şekil çizim fonksiyonları
  • Animasyon oluşturma yeteneği
• İnteraktif Elementler:
  • Dokunmatik butonlar ve kontrol panelleri
  • Kaydırıcılar (slider) ve ilerleme çubukları
  • Sayaç ve göstergeler
  • Çoklu dokunma noktası desteği

Yazılım ve Programlama Avantajları

Nextion'ın yazılım ekosistemi ve programlama kolaylıkları:

• Ücretsiz Nextion Editor:
  • Windows üzerinde çalışan kapsamlı tasarım ortamı
  • WYSIWYG (Ne görüyorsan onu alırsın) arayüz
  • Gerçek zamanlı simülasyon imkanı
  • Gelişmiş özellikler için dahili kod editörü
• Dahili Script Dili:
  • Basit ve anlaşılır komut yapısı
  • Değişkenler ve koşullu ifadeler
  • Olay temelli programlama (event-based programming)
  • Matematiksel işlemler ve fonksiyonlar
• Kütüphane Desteği:
  • Arduino için Nextion kütüphanesi
  • ESP32/ESP8266 için uyumlu kütüphaneler
  • Diğer platformlar için örnek kodlar
  • Geniş çevrimiçi dokümantasyon

Dahili Hafıza ve İşlemci

16MB hafıza kapasitesi ve bağımsız işlemci avantajları:

• Geniş Depolama İmkanı:
  • 16MB (128Mbit) dahili flash hafıza
  • Çoklu sayfa tasarımları saklayabilme
  • Yüksek çözünürlüklü görseller depolayabilme
  • Birden fazla font ve ikonları saklayabilme
• Bağımsız İşlem Gücü:
  • 48MHz ARM Cortex M0+ CPU
  • Ana mikrodenetleyiciyi grafik işlemlerinden kurtarma
  • Paralel işlem yeteneği
  • Donanım hızlandırmalı grafik işleme
• Verimli Kaynak Kullanımı:
  • Minimum güç tüketimi (tipik 85mA)
  • Uyku modu desteği
  • Parlaklık ayarı ile güç optimizasyonu
  • Sınırlı kaynaklı sistemlerde bile çalışabilme

---

Bağlantı ve Kurulum

Nextion ekranın çeşitli geliştirme platformlarına bağlantısı ve kurulum adımları.

Fiziksel Bağlantı

Nextion ekranın farklı mikrodenetleyicilere bağlantı detayları:

• Pin Bağlantıları:
  • VCC → 5V (güç kaynağı)
  • GND → GND (toprak)
  • TX → RX (mikrodenetleyicinin alıcı pini)
  • RX → TX (mikrodenetleyicinin verici pini)
• Arduino ile Bağlantı:
  • VCC → Arduino 5V
  • GND → Arduino GND
  • TX → Arduino pin D0 (RX) veya SoftwareSerial RX pini
  • RX → Arduino pin D1 (TX) veya SoftwareSerial TX pini
• ESP32/ESP8266 ile Bağlantı:
  • VCC → ESP8266/ESP32 5V veya Vin (USB güç varsa)
  • GND → ESP8266/ESP32 GND
  • TX → ESP8266/ESP32 RX (GPIO Örn: ESP32 için GPIO16)
  • RX → ESP8266/ESP32 TX (GPIO Örn: ESP32 için GPIO17)
• Raspberry Pi ile Bağlantı:
  • VCC → Raspberry Pi 5V
  • GND → Raspberry Pi GND
  • TX → Raspberry Pi RXD (GPIO15)
  • RX → Raspberry Pi TXD (GPIO14)
  • Not: Raspberry Pi UART seviyesi 3.3V'tur, Nextion 5V'u tolere eder

Yazılım Kurulumu

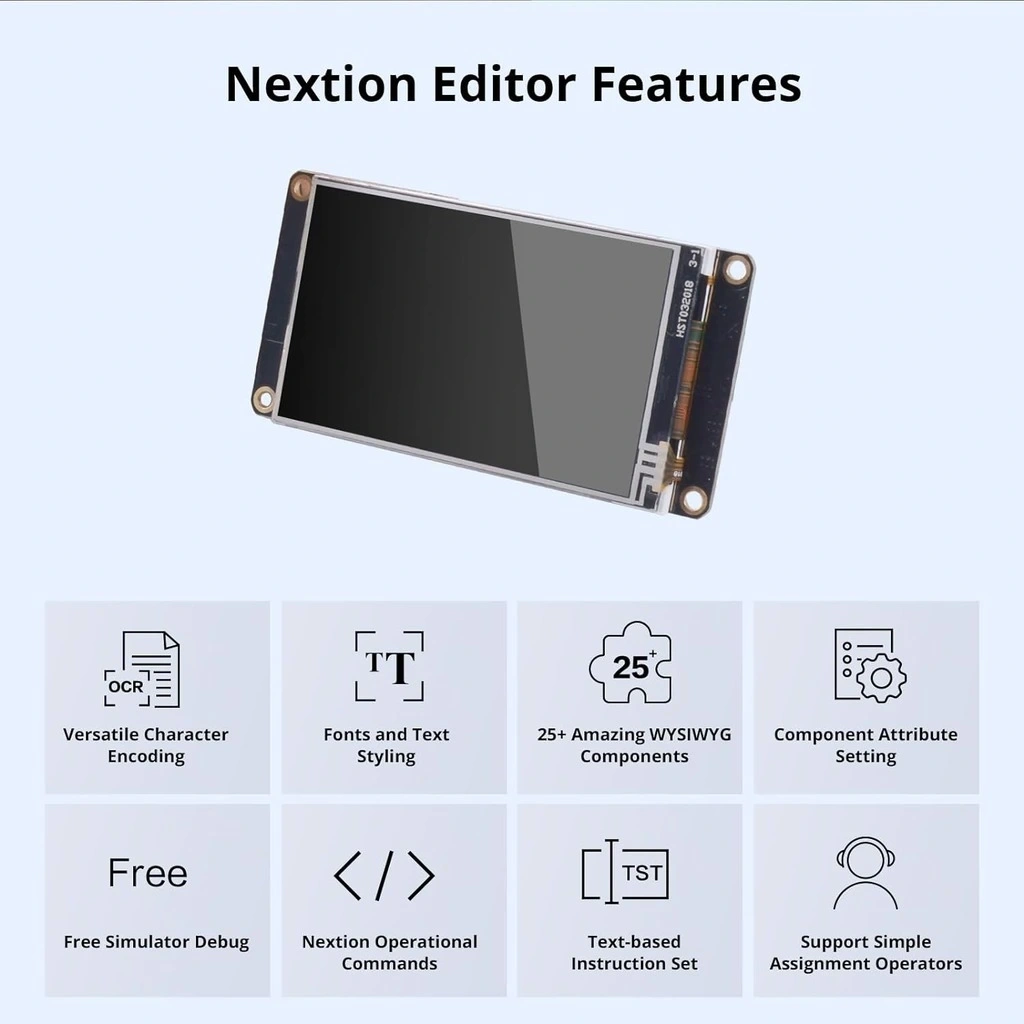

Nextion Editor yazılımının kurulumu ve temel kullanımı:

• Nextion Editor İndirme ve Kurulum:
  • ITEAD resmi web sitesinden en son Editor sürümünü indirme
  • Windows üzerinde kurulum yapma
  • İlk çalıştırma ve dil seçenekleri
  • Temel arayüz tanıtımı
• Yeni Proje Oluşturma:
  • Ekran modelini seçme (NX4024K032 - 3.2" Enhanced)
  • Yön seçimi (yatay/dikey)
  • Varsayılan font ve renk ayarları
  • Yeni sayfa ekleme
• Arayüz Tasarımı:
  • Temel komponentlerin (buton, metin, resim vb.) eklenmesi
  • Özelliklerin ve olayların yapılandırılması
  • Arka plan ve renk ayarları
  • Sayfalar arası geçiş yapılandırması
• Derleme ve Yükleme:
  • Projeyi derleme ve hata kontrolü
  • HMI dosyasını oluşturma
  • Simülatör ile test etme
  • Ekrana doğrudan veya SD kart aracılığıyla yükleme

Arduino Kütüphanesi Kurulumu

Arduino IDE üzerinden Nextion kütüphanesinin kurulumu ve kullanımı:

• Kütüphane İndirme Yöntemleri:
  • Arduino IDE: Araçlar → Kütüphane Yönet → "Nextion" aratma
  • GitHub'dan manuel indirme ve kurulum
  • ZIP olarak indirip Arduino IDE'ye ekleme
• Kütüphane Seçenekleri:
  • Resmi ITEAD Nextion kütüphanesi
  • Gelişmiş özellikler için alternatif kütüphaneler (EasyNextion)
  • Platform özel kütüphaneler (ESP32-Nextion, PlatformIO)
• Temel Kullanım:
  • Kütüphaneyi dahil etme: #include
  • Nesne tanımlama: NexButton, NexText vb.
  • Olay dinleyicileri ekleme
  • Seri port başlatma ve Nextion iletişimi

---

Uygulama Alanları ve Proje Örnekleri

Nextion 3.2 inç ekranın kullanılabileceği projeler ve uygulama alanları.

Endüstriyel Kontrol Panelleri

Endüstriyel otomasyon ve kontrol sistemlerinde kullanım örnekleri:

• Makine Kontrol Arayüzleri:
  • CNC makinesi operatör paneli

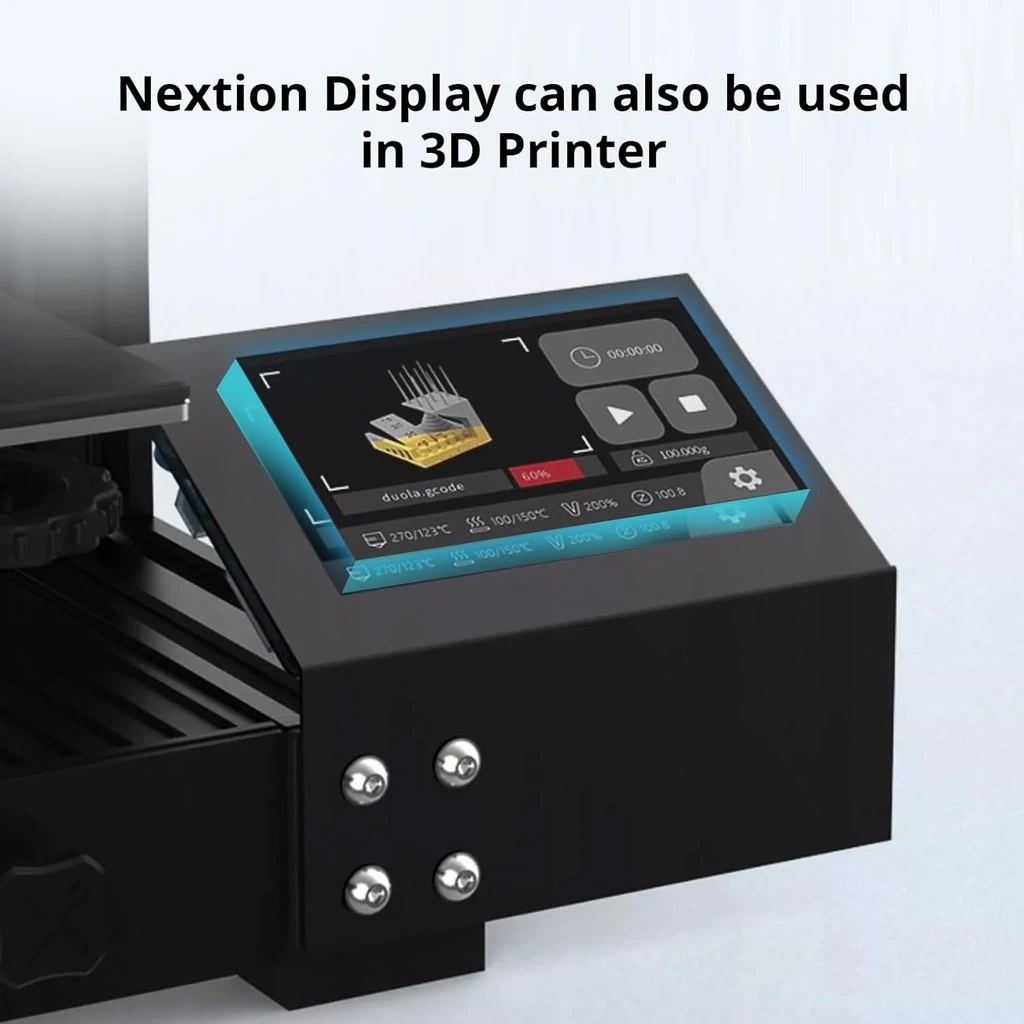

  • 3D yazıcı kontrol ekranı
  • Otomatik üretim hattı izleme paneli
  • Robot kontrol arayüzü
• Süreç İzleme ve Veri Görselleştirme:
  • Sıcaklık, basınç, nem gibi parametrelerin grafik gösterimi
  • Üretim verileri ve performans metrikleri
  • Enerji tüketimi izleme paneli
  • Trend grafikleri ve analiz ekranları
• Örnek Proje: Mini PLC Kontrol Paneli

Akıllı Ev Sistemleri

Akıllı ev otomasyonu ve IoT projelerinde kullanım örnekleri:

• Ev Otomasyon Kontrol Panelleri:
  • Aydınlatma kontrol sistemi
  • Akıllı termostat ve iklim kontrolü
  • Perde/panjur otomasyon paneli
  • Kapı/garaj kapısı kontrol ekranı
• Güvenlik ve İzleme Sistemleri:
  • Güvenlik sistemi kontrol paneli
  • Kamera görüntü izleme arayüzü
  • Akıllı kapı zili ekranı
  • Hareket sensörü ve alarm kontrolü
• Örnek Proje: Akıllı Ev Kontrolcüsü

Ölçüm ve Bilimsel Cihazlar

Laboratuvar cihazları ve ölçüm sistemlerinde kullanım örnekleri:

• Ölçüm Cihazları:
  • Dijital multimetre arayüzü
  • Spektrum analizör kontrolü
  • Hassas tartı ekranı
  • Veri kaydedici (datalogger) ara yüzü
• Laboratuvar Ekipmanları:
  • Sıcaklık kontrolörleri
  • Titrasyon ve pH ölçüm cihazları
  • Mikroskop kontrol paneli
  • Deney otomasyonu ve kontrol sistemleri
• Örnek Proje: Çok Kanallı Veri Kaydedici

Eğitim ve Eğlence Sistemleri

Eğitim ve eğlence amaçlı uygulamalarda kullanım örnekleri:

• Eğitim Cihazları:
  • İnteraktif STEM eğitim kitleri
  • Elektronik öğrenme sistemleri
  • Robot programlama arayüzleri
  • Fizik/Kimya deney kontrol panelleri
• Eğlence ve Oyun Sistemleri:
  • Arcade oyun kontrol paneli
  • Mini oyun konsolları
  • Müzik ve ses kontrolörleri
  • LED/ışık efekt kontrol sistemleri
• Örnek Proje: Mini Arcade Oyun Konsolu

---

İleri Seviye Özellikler ve İpuçları

Nextion ekranın daha verimli kullanılması için ileri seviye teknikler ve optimizasyon ipuçları.

Nextion Editor Optimizasyon Teknikleri

Nextion arayüz tasarımını optimize etme yöntemleri:

• Resim Optimizasyonu:
  • Küçük boyutlu resimler kullanma (ekran çözünürlüğüne uygun)
  • RGB565 formatında renk kodlaması (16-bit)
  • Tekrarlanan elemanlar için tek resim kullanıp çoğaltma
  • JPG formatı yerine kompakt PNG kullanımı
• Font Optimizasyonu:
  • Sınırlı sayıda font kullanımı (bellek tasarrufu)
  • İhtiyaç duyulan minimum karakterleri içeren fontlar
  • Metin yerine bitmap kullanımı (sabit metinler için)
  • Resimli butonlarda font gömme
• Sayfa Tasarımı İpuçları:
  • Ortak öğeleri içeren ana sayfa (background) tanımlama
  • Karmaşık görselleri birleştirerek vektör çizim sayısını azaltma
  • Sayfalar arası geçişte animasyon kullanımını sınırlama
  • Statik ve dinamik içeriği ayırma
• Bellek Yönetimi:
  • Çoklu tıklama önleyici kodlar kullanma
  • Gereksiz event işleyicilerinden kaçınma
  • String yerine integer değer kullanımı
  • Görünmeyen sayfaları bellekten boşaltma (recycle)

Nextion Gelişmiş Programlama Teknikleri

Nextion'ın dahili programlama dilinin etkin kullanımı:

• Dahili Değişkenler:
  • Sistem değişkenlerini kullanma (sys0-sys255)
  • Sayfa değişkenlerini kullanma (page0-page255)
  • Global değişkenler tanımlama (gsc, va0-va255)
  • Değişken türleri ve tür dönüşümleri
• Kod Optimizasyonu:
  • Olay tabanlı programlama (dokunma, sürükleme)
  • Timer kullanarak periyodik güncelleme
  • Koşullu ifadeler ve döngüler
  • Subrutinler oluşturma
• Bileşenler Arası İletişim:
  • Bileşenleri programatik güncelleme
  • Dinamik bileşen özelliği değiştirme
  • Sayfalar arası veri aktarımı
  • Bileşen gruplama ve toplu kontrol

Veri İletişim Optimizasyonu

Mikrodenetleyici ile Nextion arasındaki iletişimi optimize etme teknikleri:

• Baud Rate Optimizasyonu:
  • Varsayılan 9600 bps yerine 115200 bps kullanma
  • Doğru terminasyon (3 adet 0xFF) ile komut gönderimi
  • Haberleşme hızı ve güvenilirlik dengesi
  • Seri port buffer yönetimi
• Veri Gönderim Stratejileri:
  • Batch (toplu) komut gönderimi
  • Değişen verileri seçici güncelleme
  • Gereksiz geri bildirim isteklerinden kaçınma
  • String birleştirme yerine formatlanmış çıktı kullanımı
• Veri Alma Teknikleri:
  • Buffer overflow önleme
  • Zamanlanmış polling (sürekli sorgu) yerine event tabanlı yaklaşım
  • Geri bildirim (callback) mekanizması kurma
  • İletişim timeout değerlerini ayarlama

---
