7.0 Inch Nextion 32MB Dahili Hafıza NX8048K070-011C, elektronik projeleriniz için ideal, yüksek kaliteli bir dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu orta boyutlu ekran, 32MB dahili hafızasıyla zengin içeriğe sahip projeler için yeterli depolama alanı sunarak karmaşık arayüzler tasarlamanıza olanak tanır.

Nextion ekran serilerinden Basic seri olan bu model, 800x480 piksel çözünürlüğe sahip geniş ekranı, dirençli dokunmatik yüzeyi ve 5 inçten büyük olma avantajıyla endüstriyel kontrol sistemlerinden hobi elektronik projelerine kadar geniş bir kullanım alanı sunmaktadır. Yalnızca dört pin bağlantısı ile mikrodenetleyicilere kolayca entegre edilebilir.

Karmaşık görseller, kullanıcı arayüzleri ve ikonlar için yeterli ekran alanı sağlayan 7.0 Inch Nextion Ekran, kullanıcı dostu tasarım yazılımı ve basit seri iletişim protokolü sayesinde projelerinize profesyonel bir arayüz kazandırmanın en hızlı ve etkili yolunu sunar.

---

Teknik Özellikler

Bu bölümde 7.0 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048K070-011C (Basic Seri)
• Ekran Boyutu: 7.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: Rezistif (Dirençli) dokunmatik panel
• Dahili Bellek: 32MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• Arayüz: 4-pin TTL Seri port
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~230mA
• Arka Işık: Beyaz LED, yazılım kontrollü parlaklık ayarı
• Görüş Açısı: Yatay 70°, Dikey 70°
• SD Kart Yuvası: Var (arayüz yükleme için)

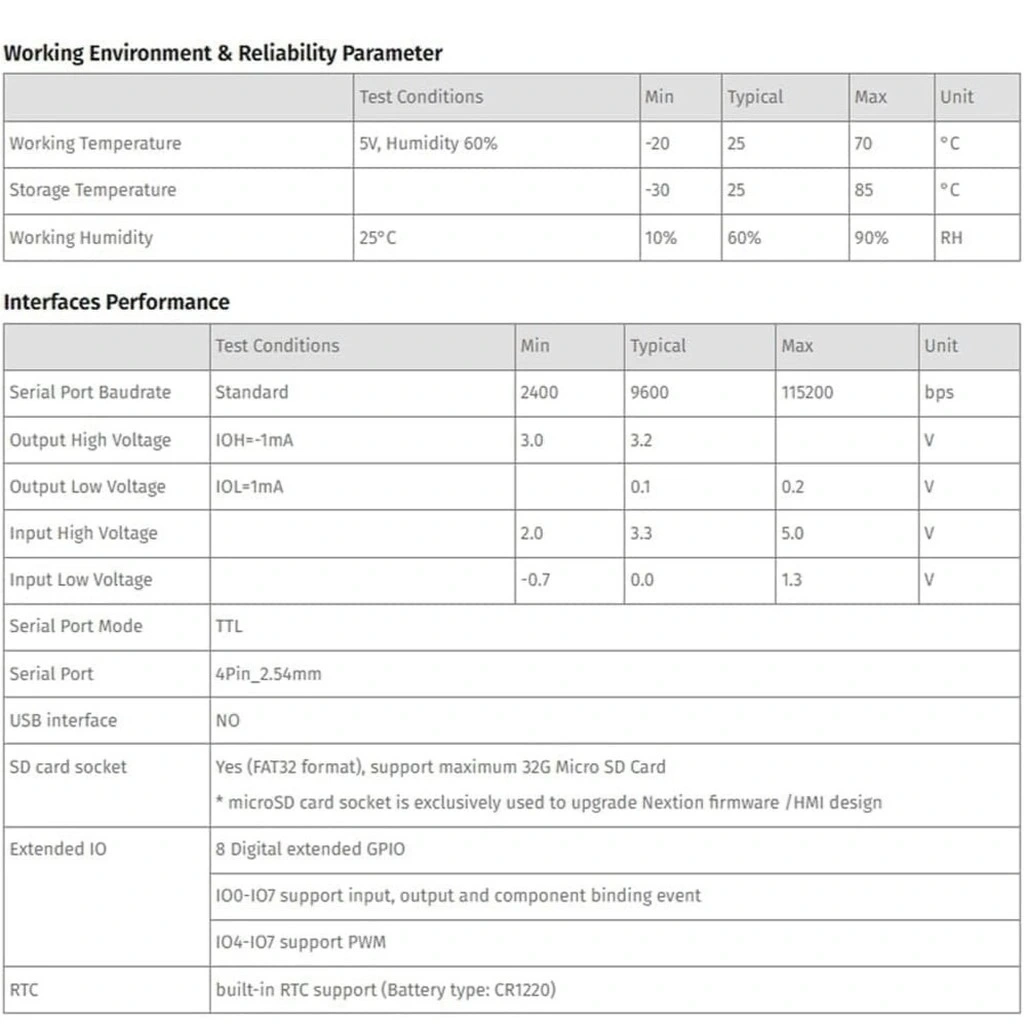

• Çalışma Sıcaklığı: -20°C ile +70°C arası

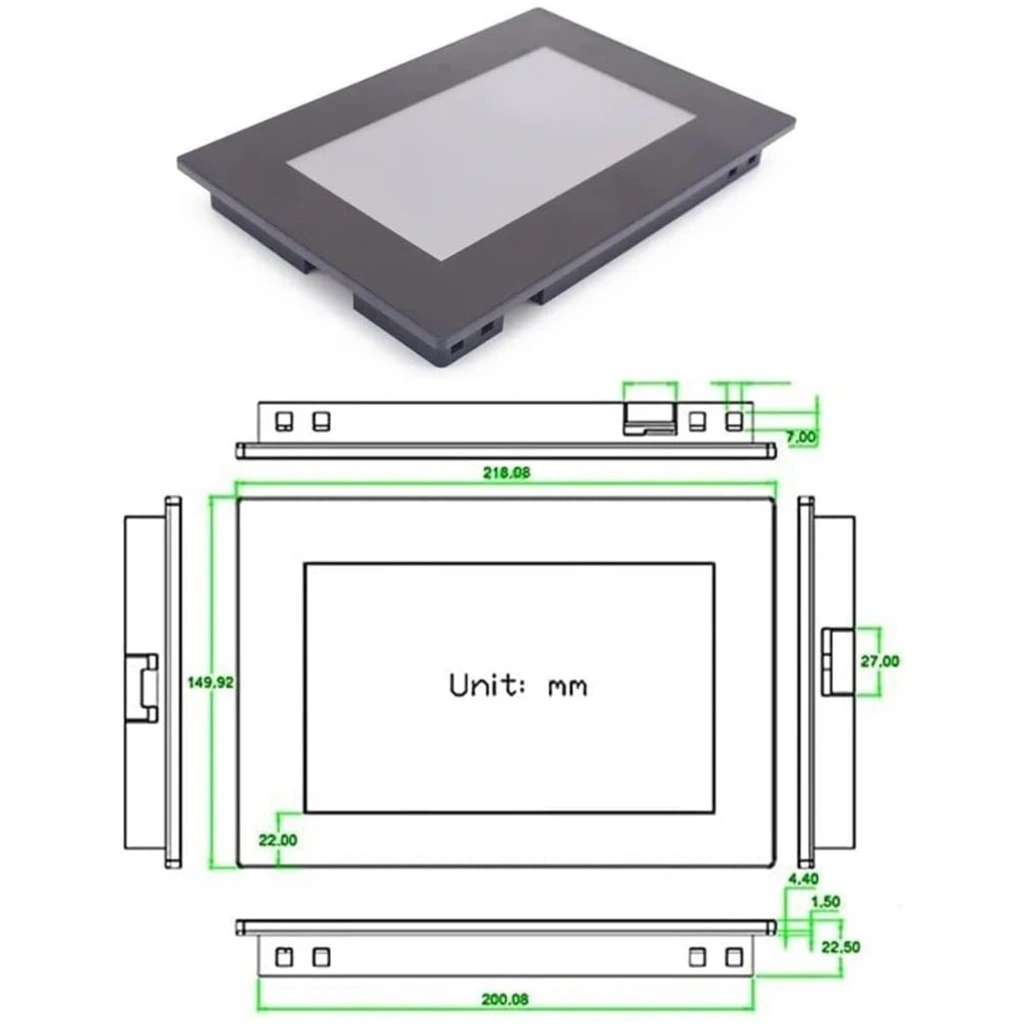

• Boyutlar: 181 x 108 x 20 mm
• Aktif Ekran Alanı: 154.08 x 85.92 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

Bağlantı ve Kullanım Avantajları

7.0 Inch Nextion ekranın sağladığı temel bağlantı ve kullanım avantajları aşağıda listelenmiştir.

• Basit Bağlantı: Sadece dört pin (VCC, GND, RX, TX) ile tam fonksiyonel kullanım.
• Düşük Mikrodenetleyici Yükü: Tüm grafik işleme ekran tarafından yapıldığından ana işlemciyi serbest bırakır.
• Kolay Arayüz Tasarımı: Sürükle-bırak editör ile görsel programlama imkanı.
• Yeterli Hafıza: 32MB bellek ile zengin içerikli HMI uygulamaları geliştirilebilir.
• Gelişmiş Komut Seti: Arayüz kontrolü için kapsamlı komut kütüphanesi.
• Çoklu Sayfa Desteği: Farklı sayfalar arası geçişlerle kapsamlı menü sistemleri.
• Mikro SD Kart Güncellemesi: Arayüz tasarımlarını kolayca yükleyebilme.
• Çoklu Platform Desteği: Arduino, PIC, STM32, Raspberry Pi gibi platformlarla uyumlu.
• Geniş Ekran Alanı: 7 inç boyutu ile yeterli bilgi gösterim kapasitesi.
• Görsel Geri Bildirim: Butonlar, kaydırıcılar ve diğer etkileşimli bileşenlerle zengin kullanıcı deneyimi.

---

İdeal Kullanım Alanları

Bu dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Panelleri: Makine ve ekipman arayüzleri
• Akıllı Ev Sistemleri: Ev otomasyonu kontrol merkezi
• 3D Yazıcılar: Yükseltilmiş kullanıcı arayüzü
• DIY Elektronik Projeleri: Hobi elektronik uygulamaları
• IOT Cihazları: Sensör verisi görselleştirme panelleri
• Otomasyon Projeleri: Proses kontrolü ve izleme sistemleri
• Eğitim Amaçlı Uygulamalar: İnteraktif öğrenme platformları
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları
• POS Sistemleri: Müşteri arayüzleri ve satış terminalleri
• Medikal Cihazlar: Hasta izleme ve kontrol ekranları

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

Basic Serisi Özellikleri ve Kullanım Alanları

Nextion Basic serisi ekranların özellikleri ve hangi projeler için ideal olduğu bilgisi.

7.0 Inch Nextion NX8048K070-011C ekran, Nextion'un Basic serisine ait bir modeldir. Bu seri, maliyet etkin çözümler arayan ancak kaliteden ödün vermek istemeyen kullanıcılar için tasarlanmıştır.

Basic Serisi Teknik Özellikleri:

Nextion Basic serisinin genel özellikleri:

• İşlemci: 48MHz Cortex M0+ CPU, standart uygulamalar için yeterli hız.
• Dokunmatik Teknoloji: Rezistif (dirençli) panel, hassas dokunuş algılama.
• Bellek Seçenekleri: Model numarasına göre 4MB-32MB arası Flash bellek.
• Pin Yapısı: 4-pin seri bağlantı (VCC, GND, TX, RX) ile basit entegrasyon.
• Arayüz Yetenekleri: Standart GUI bileşenleri destekler (butonlar, metin, resimler vb.).

Basic seri, temel arayüz ihtiyaçları için gerekli tüm fonksiyonları sağlar ancak Enhanced veya Intelligent serilerdeki ileri özellikleri içermez.

Karşılaştırmalı Analiz:

Nextion Basic serisinin diğer serilerle karşılaştırması:

• Enhanced Serisine Göre: Enhanced serisinde daha fazla RAM, GPIO pinleri ve daha hızlı işlemci bulunur.
• Intelligent Serisine Göre: Intelligent serisi, çok daha güçlü işlemci, daha büyük bellek ve ileri programlama özellikleri sunar.
• Maliyet-Performans Dengesi: Basic seri, maliyet etkin bir şekilde temel grafik arayüz ihtiyaçlarını karşılar.
• Programlama Yetenekleri: Temel komut seti desteklenir, ancak karmaşık matematiksel işlevler sınırlıdır.
• Hız Performansı: Standart arayüzler için yeterli, ancak karmaşık animasyonlarda limitlidir.

Bu karşılaştırma, projenize uygun Nextion serisini seçmenize yardımcı olabilir.

İdeal Kullanım Senaryoları:

Basic seri ekranlar özellikle şu uygulamalar için uygundur:

• Statik Bilgi Ekranları: Sensör verilerinin gösterimi, durum bilgileri vb.
• Kontrol Panelleri: Açma-kapama, ayar değiştirme gibi temel kontrol arayüzleri.
• Hobi Projeleri: Kişisel Arduino ve maker projeleri için kullanıcı arayüzleri.
• Basit Menü Sistemleri: Az sayıda sayfa geçişi gerektiren arayüzler.
• Eğitim Amaçlı Uygulamalar: HMI tasarımı ve programlama öğrenimi için ideal platform.

7 inç boyutu, hem yeterli görüntüleme alanı hem de makul bir maliyet sunar.

---

Nextion Editor Yazılımı ve Arayüz Tasarımı

Nextion HMI arayüzlerini tasarlamak için kullanılan yazılım ve tasarım sürecinin detayları.

Nextion ekranlar için arayüz tasarımı, kullanıcı dostu Nextion Editor yazılımı ile gerçekleştirilir. Bu WYSIWYG (Ne Görüyorsan Onu Alırsın) editör, kapsamlı kod bilgisi gerektirmeden profesyonel arayüzler tasarlamanıza olanak tanır.

Nextion Editor Özellikleri:

Arayüz tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Bileşenleri kolayca ekrana yerleştirme özelliği.
• Komponent Kütüphanesi: Butonlar, metin alanları, göstergeler, resimler gibi hazır bileşenler.
• Çoklu Sayfa Yönetimi: Farklı ekranlar ve menüler oluşturma imkanı.
• Simülatör: Tasarımları bilgisayarda test etme özelliği.
• Kaynak Yöneticisi: Resim, font ve diğer varlıkları organize etme aracı.

Nextion Editor ücretsiz olarak indirilebilir ve Windows işletim sistemlerinde çalışır.

Tasarım Süreci Adımları:

Nextion ekranlar için arayüz oluşturma adımları:

• Proje Oluşturma: Ekran boyutu ve model bilgilerini belirterek yeni proje başlatma.
• Sayfa Düzeni: Ana sayfa ve alt sayfaların organizasyonu ve geçiş ilişkileri.
• Bileşen Yerleştirme: Butonlar, göstergeler ve görsel elemanların konumlandırılması.
• Özellik Ayarları: Bileşenlerin renk, boyut, yazı tipi gibi görsel özelliklerinin düzenlenmesi.
• Etkileşim Tanımlama: Dokunma olayları ve sayfa geçişlerinin programlanması.

Bu adımları takip ederek kısa sürede fonksiyonel bir HMI arayüzü oluşturabilirsiniz.

Program Kodları ve Olaylar:

Nextion ekranlar için programlama yaklaşımı:

• Bileşen Olayları: Touch Press, Touch Release gibi dokunmatik ekran olayları.
• Sayfa Olayları: Sayfa yüklendiğinde veya kapatıldığında çalışan kodlar.
• Zamanlayıcılar: Belirli aralıklarla tekrarlanan işlemler için timer kullanımı.
• Değişkenler: Sayısal ve metin verilerini depolamak için global değişkenler.
• Mikrodenetleyici İletişimi: Harici sistemlerle veri alışverişi için komutlar.

Basic serisinde programlama özellikleri sınırlı olsa da, temel arayüz fonksiyonları için yeterlidir.

Optimizasyon İpuçları:

32MB bellek kapasitesini verimli kullanmak için öneriler:

• Resim Optimizasyonu: Resimleri ekran çözünürlüğüne uygun boyutlarda hazırlama.
• Renk Derinliği: Gereksiz yüksek renk derinliğinden kaçınma.
• Font Kullanımı: Minimum sayıda font kullanarak bellek tüketimini azaltma.
• Kaynak Paylaşımı: Aynı görselleri farklı sayfalarda tekrar kullanma.
• Bellek İzleme: Editor'un bellek kullanım göstergesini takip etme.

Bu optimizasyonlar, 32MB hafızadan maksimum verim almanızı sağlar.

---

Arduino ve Mikrodenetleyici Entegrasyonu

7.0 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanarak çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci basit ve etkilidir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Arduino Bağlantısı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX (Digital Pin)
  • Nextion RX → Arduino TX (Digital Pin)
• Güç Gereksinimleri: Arduino USB portu yeterli akımı sağlayamayabilir, harici 5V güç kaynağı önerilir.
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalıştığından Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno gibi tek UART portlu kartlarda SoftwareSerial kütüphanesi kullanılabilir.
• Kablo Uzunluğu: Yüksek baud rate'lerde kısa kablo kullanılması önerilir.

Doğru bağlantı, sorunsuz iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion kütüphanesini yükleme.
• Seri İletişim Kurulumu: Uygun baud rate ile seri port başlatma (varsayılan 9600).
• Komut Gönderme: Ekran bileşenlerini güncellemek için Nextion komutları gönderme.
• Geri Bildirim Alma: Dokunmatik olayları ve bileşen değerlerini okuma.
• Veri Formatlama: Sayısal verileri ekranda gösterilecek formata dönüştürme.

Arduino kod örneği:

#include <Nextion.h>
#include <SoftwareSerial.h>

SoftwareSerial nexSerial(2, 3); // RX, TX
Nextion myNextion(nexSerial, 9600);

void setup() {
  Serial.begin(9600);
  nexSerial.begin(9600);
  myNextion.init();
}

void loop() {
  // Değeri ekrana gönderme
  myNextion.setComponentText("t0", "Merhaba Dünya");

  // Dokunmatik olayları kontrol etme
  if (myNextion.listen()) {
    // olay işleme
  }

  delay(100);
}

Diğer Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı farklı platformlarla bağlama:

• ESP8266/ESP32: WiFi tabanlı uygulamalar için ideal entegrasyon.
• Raspberry Pi: Python ve diğer yüksek seviyeli dillerle kullanım.
• STM32: Yüksek performanslı uygulamalar için STM32 entegrasyonu.
• PIC Mikrodenetleyiciler: UART portları üzerinden bağlantı.
• Diğer Modüller: Herhangi bir UART iletişimi destekleyen modül ile entegre edilebilir.

Her platform için iletişim prensibi aynıdır, sadece kodlama dili ve özel kütüphaneler değişir.

---

Proje Örnekleri ve Uygulama Alanları

7.0 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

7 inç boyutundaki geniş ekranı ile NX8048K070-011C model Nextion ekran, çeşitli projeler için ideal bir görselleştirme ve kontrol çözümü sunar.

Akıllı Ev Projeleri:

Ev otomasyon sistemleri için uygulama fikirleri:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini (aydınlatma, ısıtma, güvenlik) tek noktadan yönetme.
• Akıllı Termostat: Dokunmatik arayüz ile sıcaklık kontrolü ve zamanlama.
• Güvenlik Monitörü: Kameralar ve sensörlerden gelen bilgilerin görüntülenmesi.
• Medya Kontrol Merkezi: Ev eğlence sistemleri için kumanda ünitesi.
• Enerji İzleme Paneli: Ev enerji tüketimini görselleştiren dashboard.

7 inç ekran, ev otomasyonu için gereken tüm kontrolleri tek ekranda gösterebilecek boyut sunar.

Endüstriyel ve Eğitim Uygulamaları:

Profesyonel kullanım için proje fikirleri:

• CNC Kontrol Arayüzü: 3D yazıcı veya CNC makineleri için gelişmiş kontrol ekranı.
• Laboratuvar Ekipmanı: Test ve ölçüm cihazları için kullanıcı arayüzü.
• Eğitim Simülatörleri: İnteraktif öğrenme araçları ve eğitim cihazları.
• Üretim Kontrol Paneli: Endüstriyel süreçleri izleme ve kontrol etme.
• Kalite Kontrol İstasyonu: Ürün test sonuçlarını görüntüleme ve raporlama.

Basic seri özellikleri, bu tür profesyonel uygulamalar için yeterli performans sağlar.

IoT ve Veri Görselleştirme:

Sensör verilerini ve bilgileri görselleştirme projeleri:

• Hava İstasyonu: Sıcaklık, nem, basınç gibi çevresel verilerin görselleştirilmesi.
• Bitki Yetiştirme Monitörü: Akıllı bahçe veya sera izleme sistemi.
• Enerji Tüketim Paneli: Güneş enerjisi sistemleri için üretim/tüketim göstergeleri.
• Veri Analiz Ekranı: Sensör verilerinin grafik ve tablolarla sunumu.
• Araç Telemetri Göstergesi: Motor verileri ve performans metriklerinin gösterimi.

32MB bellek, veri görselleştirme için gereken grafik ve görselleri destekler.

Eğlence ve Hobi Projeleri:

Kişisel ve eğlence amaçlı yaratıcı fikirler:

• Dijital Fotoğraf Çerçevesi: Programlanabilir slayt gösterisi ve bilgi ekranı.
• Arcade Kontrol Paneli: Retro oyun makinesi arayüzü.
• Dijital Masa Saati: Çok fonksiyonlu bilgi ve zaman göstergesi.
• Müzik Kontrol Ünitesi: Ses sistemleri için dokunmatik kontrol paneli.
• Akıllı Ayna Projesi: Bilgi gösteren interaktif ayna arayüzü.

Bu eğlence projeleri, Nextion'un görsel yeteneklerini sergilemek için mükemmel fırsatlar sunar.

---

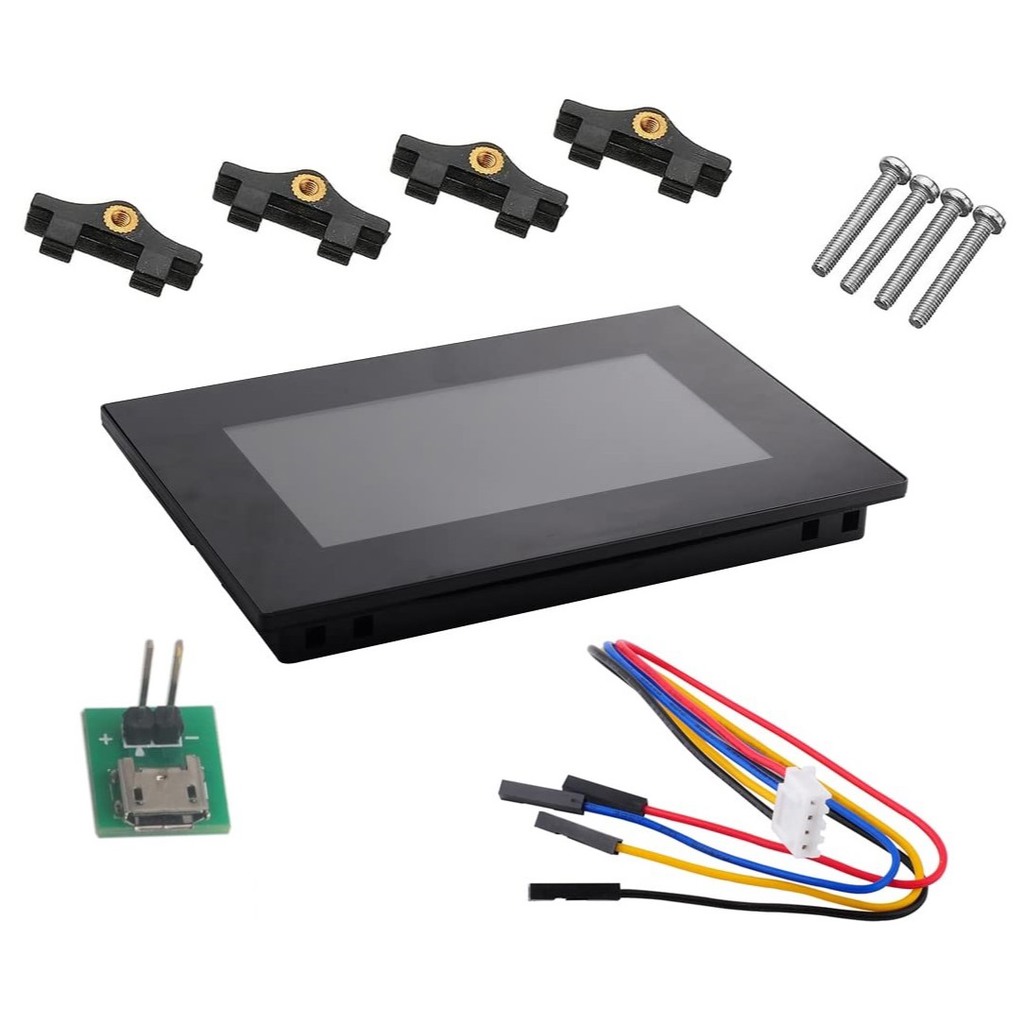

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 7.0 Inch Nextion Dokunmatik Ekran (NX8048K070-011C)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---
