3.2 Inch Nextion 4MB Dahili Hafıza NX4024T032

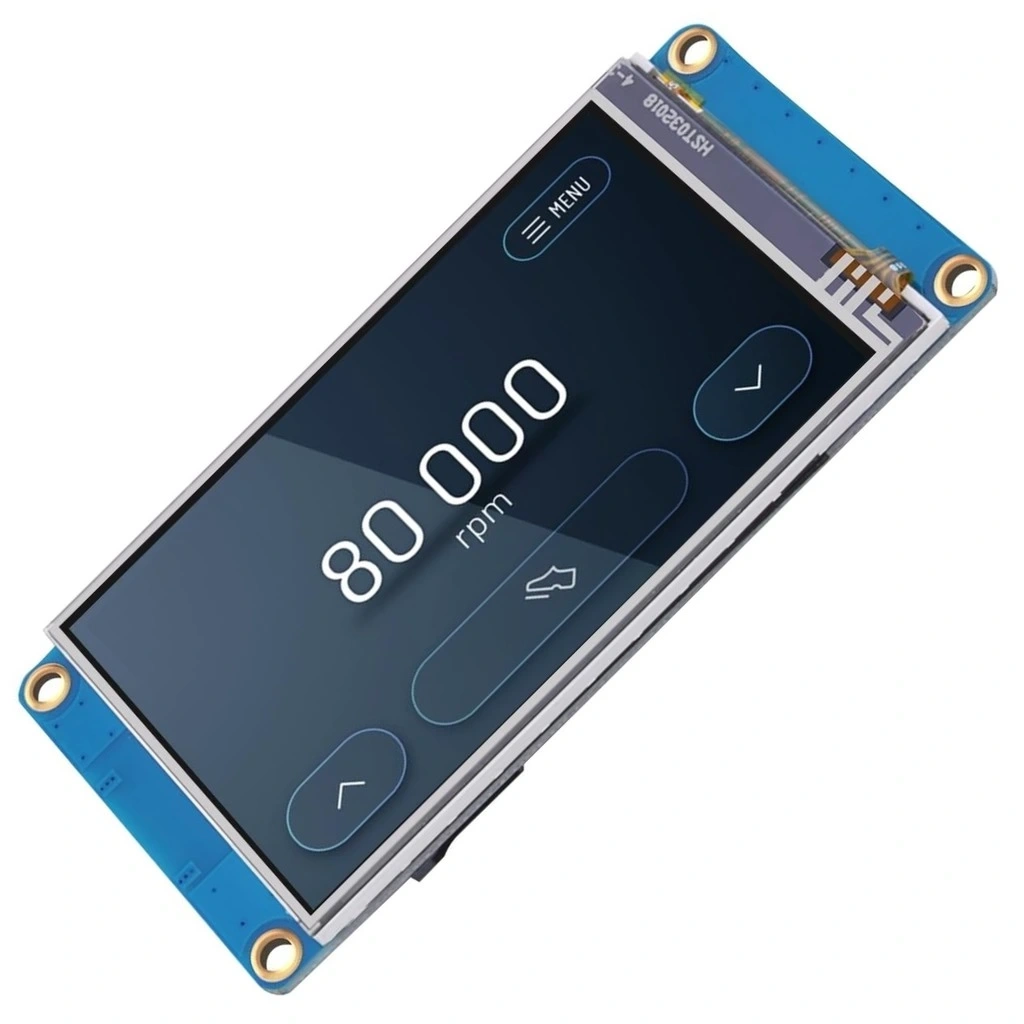

3.2 Inch Nextion 4MB Dahili Hafıza (NX4024T032)

3.2 Inch Nextion Ekran Modülü, 4MB dahili hafızası ve dokunmatik özelliğiyle elektronik projeleriniz için profesyonel bir kullanıcı arayüzü çözümü sunar. TFT teknolojisine sahip bu kompakt ekran, 400x240 piksel çözünürlük ve 65K renk desteği ile projelerinizde yüksek kaliteli görsel etkileşim sağlar.

Nextion editörüyle kolayca programlanabilen bu akıllı ekran modülü, seri haberleşme protokolü sayesinde Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle minimum pin kullanarak iletişim kurabilir. Dahili işlemcisi sayesinde kullanıcı arayüzünün tüm yükünü ana mikrodenetleyiciden alarak, sistem performansını artırır.

Yenilikçi projelerinizde profesyonel bir görsel arayüz oluşturmak için 3.2 Inch Nextion Ekran (NX4024T032), Arduino ve diğer geliştirme kartlarınızla mükemmel şekilde entegre çalışan ideal çözümdür.

---

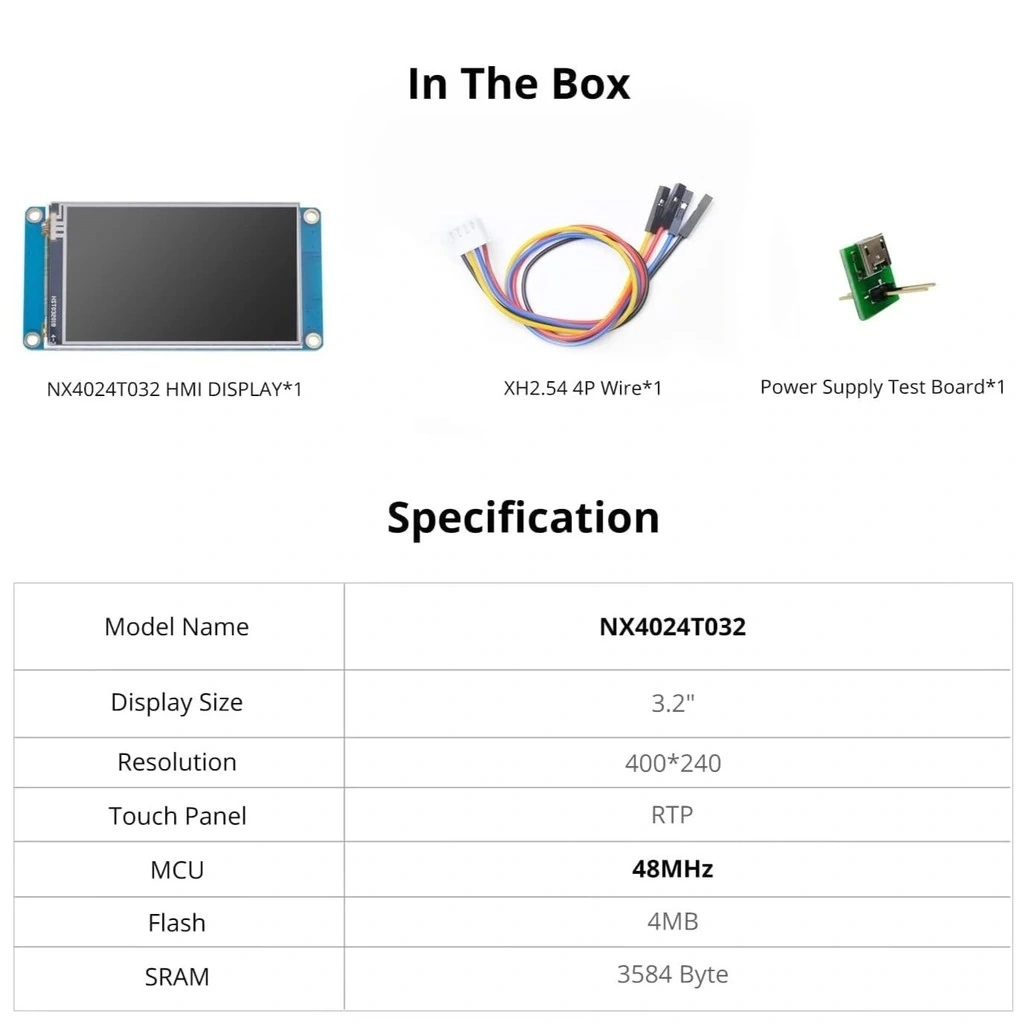

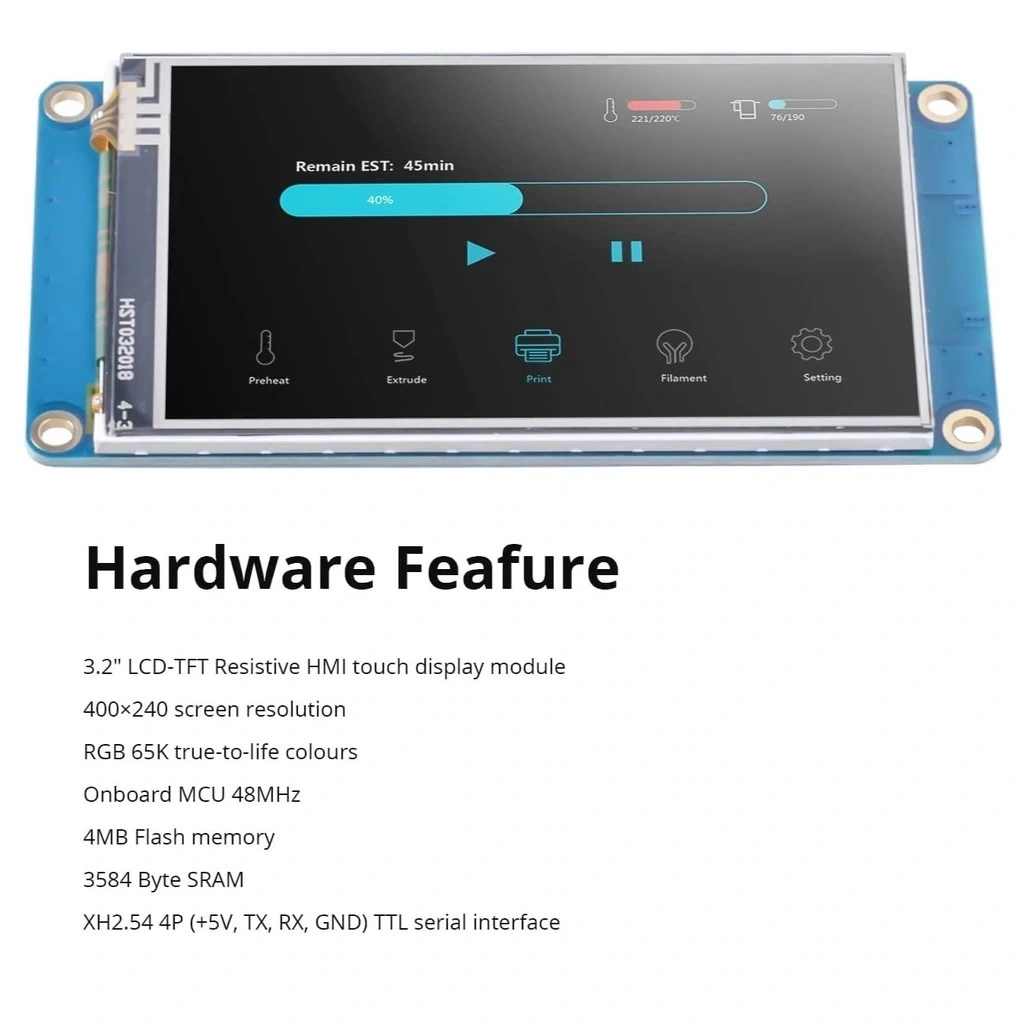

Teknik Özellikler

Bu bölümde 3.2 Inch Nextion Ekran Modülünün detaylı teknik özellikleri listelenmektedir.

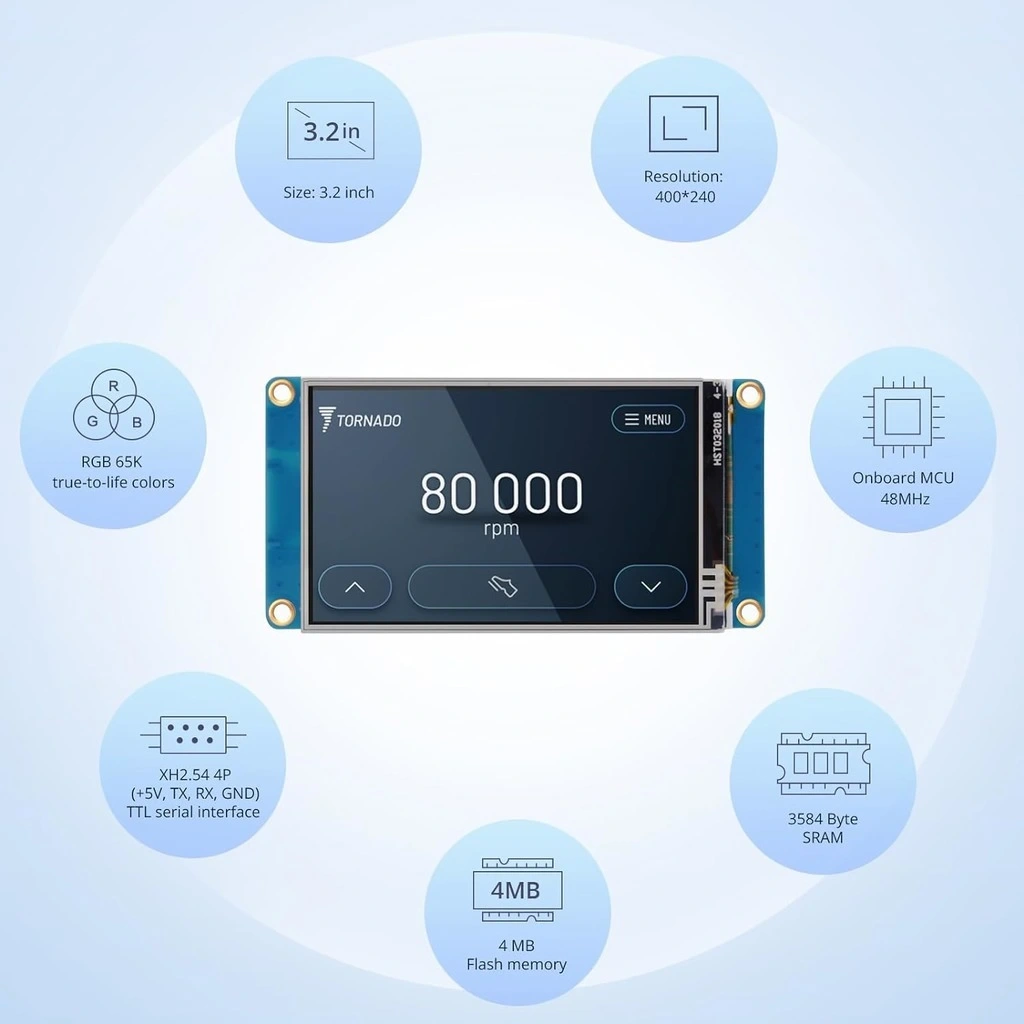

• Ekran Boyutu: 3.2 inç
• Çözünürlük: 400x240 piksel
• Renk Derinliği: 65K (65536) renk
• Dahili Hafıza: 4MB Flash
• Dokunmatik Teknoloji: Dirençli (Resistive) dokunmatik panel
• İşlemci: 48MHz ARM Cortex-M3 CPU
• Çalışma Voltajı: 4.5V - 5.5V DC
• Çalışma Akımı: Tipik 85mA @ 5V
• Bekleme Akımı: < 50mA @ 5V
• Haberleşme Arayüzü: UART / Seri Port (TTL)
• Baud Rate: 2400 - 115.200bps (varsayılan: 9600bps)
• Görüş Açısı: Geniş görüş açılı TFT ekran
• Aktif Alan: 64.8mm × 38.9mm
• Modül Boyutları: 74.4mm × 48.0mm × 8.0mm
• RTC Desteği: Hayır (bu modelde bulunmaz)
• Kullanım Ömrü: >100.000 saat
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Montaj Delikleri: 4 köşede 2.0mm çaplı
• Konnektör: 4-pin 2.54mm aralıklı header (Tx, Rx, 5V, GND)
• SD Kart: Desteklemez (gelişmiş modellerde bulunur)
• Yazılım: Nextion Editor ile programlama
• Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32

---

Kullanım Avantajları

3.2 Inch Nextion Ekran Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Kolay Entegrasyon: Sadece 4 pin ile bağlantı (Tx, Rx, 5V, GND).
• Dahili İşlemci: Ana mikrodenetleyicinin yükünü azaltan bağımsız CPU.

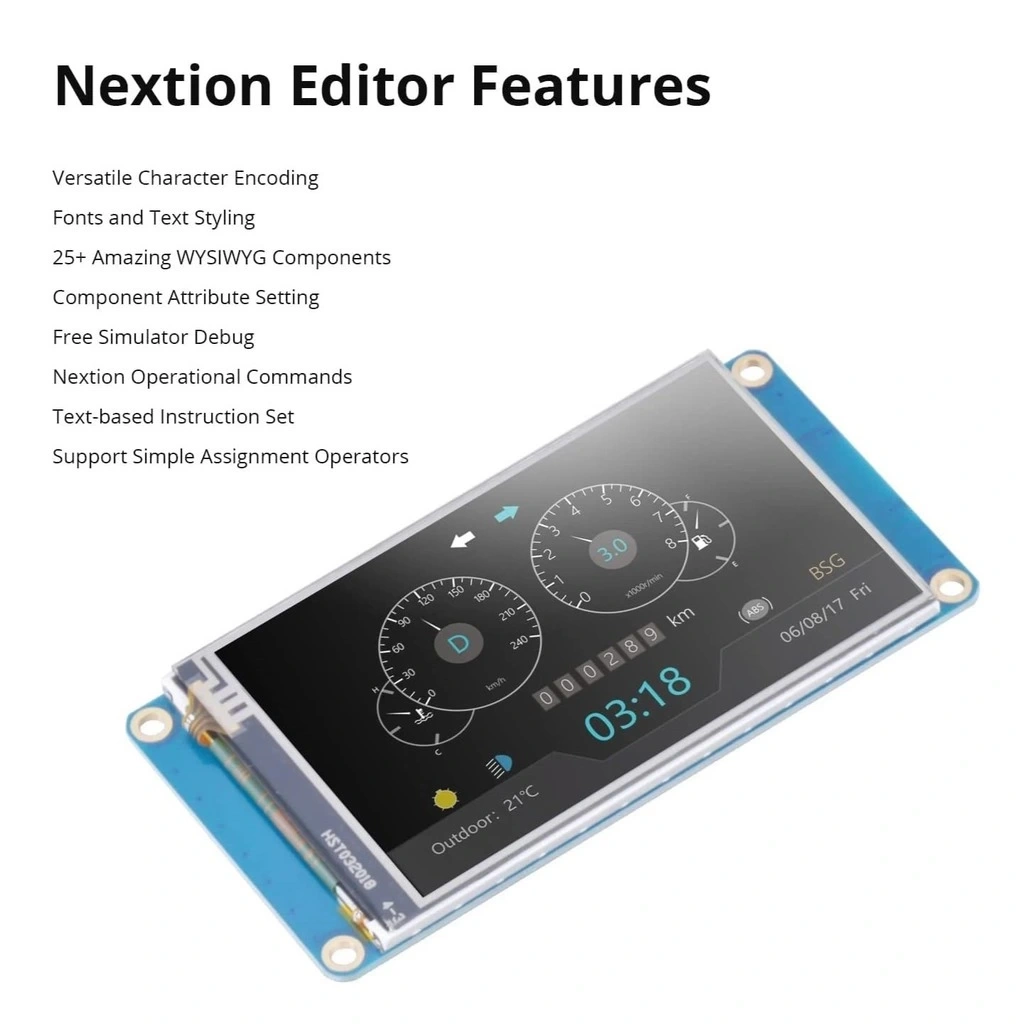

• Kullanıcı Dostu Editör: Sürükle-bırak arayüzü ile kolay tasarım imkanı.
• Yüksek Çözünürlük: 400x240 piksel ile detaylı grafikler.
• Canlı Renkler: 65K renk desteği ile zengin görsel deneyim.
• Çoklu Sayfa Desteği: Birden fazla ekran sayfası tasarlama imkanı.
• Nesne Odaklı Programlama: Butonlar, metin kutuları ve göstergeler için hazır bileşenler.
• Düşük Güç Tüketimi: Verimli enerji kullanımı ile pil uygulamaları için uygun.
• Kompakt Boyut: 3.2 inç boyutunda geniş içerik gösterimi.
• Geniş Kütüphane Desteği: Arduino ve diğer platformlar için hazır kütüphaneler.

---

İdeal Kullanım Alanları

Bu Nextion ekran modülünün tipik kullanım alanları aşağıda listelenmiştir.

• Akıllı Ev Otomasyon Sistemleri: Aydınlatma, ısıtma ve güvenlik kontrolü
• Endüstriyel Kontrol Panelleri: Makine ve ekipman arayüzleri
• IoT Cihazları: Sensör verileri gösterimi ve uzaktan kontrol
• 3D Yazıcı Arayüzleri: Özel kontrol panelleri ve durum göstergeleri
• Araç İçi Sistemler: Otomotiv ve tekne gösterge panelleri
• Test ve Ölçüm Cihazları: Laboratuvar ve alan test ekipmanları
• Müzik ve Ses Ekipmanları: DJ kontrol sistemleri ve ses işleme üniteleri
• Eğitim Projeleri: STEM ve elektronik eğitim platformları
• Medikal Cihazlar: Taşınabilir tanı ve izleme ekipmanları
• Hobi Elektronik Projeleri: RC kumanda sistemleri ve akıllı oyuncaklar

---

Nextion Editör Kullanım Rehberi

Nextion Ekranını programlamak için gereken temel adımlar ve ipuçları.

---

Nextion Ekran Teknolojisi ve Çalışma Prensibi

Nextion ekranların teknolojik altyapısı ve çalışma prensipleri hakkında detaylı bilgiler.

Nextion ekranlar, geleneksel LCD modüllerden farklı olarak kendi işlemcisiyle çalışan akıllı HMI (İnsan-Makine Arayüzü) çözümleridir.

Donanım Mimarisi:

Nextion ekranların temel donanım bileşenleri ve özellikleri:

• İşlemci: ARM Cortex-M3 tabanlı 48MHz hızında çalışan işlemci
• TFT Panel: Aktif matris, ince film transistör teknolojisi ile üretilmiş ekran
• Dokunmatik Katman: 4-telli dirençli dokunmatik panel teknolojisi
• Flash Bellek: 4MB dahili flash hafıza (kullanıcı arayüzü için)
• UART Haberleşme: Seri iletişim için özel protokol kullanan ara birim devresi

Bu mimari, ekranın bağımsız bir arayüz kontrolcüsü olarak çalışmasını sağlar.

Yazılım Mimarisi:

Nextion ekranların yazılım prensipleri ve çalışma mantığı:

• Nextion İşletim Sistemi: Özel geliştirilmiş, verimli işletim sistemi
• Nesne Odaklı Yapı: Her arayüz elemanı bir nesne olarak tanımlanır
• Olay Tabanlı Programlama: Dokunma, değer değişimi gibi olaylara tepki veren sistem
• Komut İşleyici: Seri port üzerinden gelen komutları yorumlayan ve işleyen motor
• Dahili Font ve Grafik İşleyici: Yazı tiplerini ve görüntüleri işleyen birim

Bu yazılım mimarisi, karmaşık grafik işlemlerini ana mikrodenetleyiciden bağımsız gerçekleştirir.

İletişim Protokolü:

Nextion ekranın diğer mikrodenetleyicilerle iletişim kurma yöntemi:

• UART/Seri İletişim: 9600bps varsayılan hızda TTL seviyesinde seri iletişim
• Basit Komut Yapısı: Metin tabanlı, insan tarafından okunabilir komutlar
• Sonlandırma Karakteri: Her komut 0xFF,0xFF,0xFF ile sonlandırılır
• Çift Yönlü İletişim: Mikrodenetleyiciden ekrana, ekrandan mikrodenetleyiciye veri akışı
• Bileşen Tabanlı Kontrol: Nesneleri isimleri veya ID'leri ile kontrol etme imkanı

Bu iletişim protokolü, minimum pin kullanımıyla maksimum işlevsellik sağlar.

---

Arduino Bağlantısı ve Programlama

3.2 Inch Nextion ekranını Arduino'ya bağlama ve programlama adımları.

Nextion ekranı Arduino ile entegre etmek, sadece 4 pin bağlantısı ve birkaç basit programlama adımı gerektirir.

Donanım Bağlantısı:

Arduino ve Nextion ekran arasındaki fiziksel bağlantı şeması:

• Nextion 5V → Arduino 5V: Güç beslemesi
• Nextion GND → Arduino GND: Ortak toprak
• Nextion TX → Arduino D2 (veya başka bir dijital pin): Veri iletimi (Arduino'dan alınan veriler)
• Nextion RX → Arduino D3 (veya başka bir dijital pin): Veri iletimi (Arduino'ya gönderilen veriler)
• Not: SoftwareSerial kütüphanesi kullanarak Arduino'nun herhangi iki dijital pinini TX ve RX olarak yapılandırabilirsiniz

Bağlantı yapılırken Arduino ve Nextion ekranın aynı güç kaynağına bağlı olması önerilir.

Arduino IDE Hazırlığı:

Arduino yazılım kurulumu ve kütüphane eklemesi:

• Nextion Kütüphanesi: Arduino IDE'nin Kütüphane Yöneticisi üzerinden "Nextion" kütüphanesini bulup yükleyin
• SoftwareSerial Kütüphanesi: Arduino IDE ile birlikte gelen bu kütüphaneyi projelerinizde kullanabilirsiniz
• Örnek Kodlar: Kütüphane yüklendikten sonra Arduino IDE'deki örnekleri inceleyebilirsiniz
• Baud Rate Ayarı: Kodunuzda seri haberleşme hızını Nextion ekranınızla aynı değere ayarlayın (genellikle 9600bps)
• Seri Port Monitörü: Hata ayıklama için Arduino IDE'nin Seri Port Monitörünü kullanabilirsiniz

Doğru kütüphanelerin kurulumu, başarılı programlama için kritik öneme sahiptir.

Temel Arduino Kodu Örneği:

Arduino'nun Nextion ekranla haberleşmesine dair temel kod örneği:

#include <SoftwareSerial.h>
SoftwareSerial nextion(2, 3); // RX, TX

void setup() {
  Serial.begin(9600);  // Bilgisayar ile haberleşme
  nextion.begin(9600); // Nextion ile haberleşme

  delay(500);

  // Nextion ekranına metin gönderme
  nextion.print("t0.txt=\\"Merhaba Dünya\\"");
  nextion.write(0xFF);
  nextion.write(0xFF);
  nextion.write(0xFF);
}

void loop() {
  // Nextion'dan gelen verileri okuma
  if (nextion.available()) {
    Serial.write(nextion.read());
  }

  // Arduino'dan Nextion'a veri gönderme
  if (Serial.available()) {
    nextion.write(Serial.read());
  }

  // Örnek: Her saniyede bir değer güncelleme
  static unsigned long timer = millis();
  if (millis() - timer > 1000) {
    timer = millis();

    // b0 isimli butonun rengini değiştirme
    nextion.print("b0.bco=63488"); // Kırmızı renk
    nextion.write(0xFF);
    nextion.write(0xFF);
    nextion.write(0xFF);

    delay(500);

    nextion.print("b0.bco=2016"); // Yeşil renk
    nextion.write(0xFF);
    nextion.write(0xFF);
    nextion.write(0xFF);
  }
}

Bu basit kod, Nextion ekranla temel iletişimi gösterir ve ekrandaki bir butonu kontrol eder.

---

Arayüz Tasarım İlkeleri ve Öneriler

Nextion ekranında etkili ve kullanıcı dostu arayüzler tasarlamak için ipuçları.

Profesyonel görünümlü ve işlevsel bir Nextion arayüzü tasarlamak için göz önünde bulundurulması gereken tasarım prensipleri:

Görsel Tasarım İlkeleri:

Estetik ve kullanılabilir arayüzler için görsel tasarım önerileri:

• Renk Şeması: Birbiriyle uyumlu ve kontrast oluşturan 2-3 ana renk kullanın
• Font Seçimi: Okunaklı fontlar tercih edin, çok küçük yazılar kullanmaktan kaçının
• Tutarlı Görünüm: Tüm sayfalarda tutarlı renk, yazı tipi ve buton stilleri kullanın
• Boşluk Kullanımı: Elemanlar arasında yeterli boşluk bırakarak görsel karmaşayı önleyin
• İkonlar: Yazılı metinlerin yanında anlaşılır ikonlar kullanarak kullanıcı deneyimini artırın

Görsel tasarımın kalitesi, kullanıcı deneyimini doğrudan etkiler.

Etkileşim Tasarımı:

Kullanıcı etkileşimini optimum hale getirmek için ipuçları:

• Buton Boyutu: Dirençli dokunmatik ekranlarda en az 10x10mm boyutlarında butonlar tasarlayın
• Görsel Geri Bildirim: Butonlara basıldığında renk değişimi, yanıp sönme gibi görsel tepkiler ekleyin
• Gezinme Mantığı: Sayfalar arası geçişleri tutarlı ve anlaşılır yapın
• Hata Bildirimler: Kullanıcı hatalarını anlaşılır mesajlarla bildirin
• Önemli Fonksiyonlar: Sık kullanılan veya kritik fonksiyonları kolay erişilebilir yerlere yerleştirin

İyi tasarlanmış bir etkileşim, kullanıcı memnuniyetini ve üretkenliğini artırır.

Performans Optimizasyonu:

Nextion ekran performansını maksimize etmek için öneriler:

• Resim Boyutları: Resim boyutlarını ekran çözünürlüğüne uygun şekilde optimize edin
• Font Optimizasyonu: Sadece kullanacağınız karakterleri içeren özel fontlar oluşturun
• Hafıza Yönetimi: 4MB hafıza sınırını göz önünde bulundurarak gereksiz büyük dosyalardan kaçının
• Sayfa Sayısı: Çok fazla sayfa kullanmak yerine, içeriği mantıklı şekilde gruplandırın
• Animasyon Kullanımı: Basit ve hafif animasyonlar tercih edin

Performans optimizasyonu, özellikle sınırlı hafızaya sahip bu modelde çok önemlidir.

---

İleri Seviye Kullanım ve Fonksiyonlar

3.2 Inch Nextion ekranının gelişmiş özellikleri ve profesyonel kullanım teknikleri.

Nextion ekranın temel kullanımının ötesinde, daha karmaşık ve profesyonel uygulamalar için kullanabileceğiniz teknikler:

Değişkenler ve Veri Yönetimi:

Nextion ekranda değişken kullanımı ve veri işleme yöntemleri:

• Küresel Değişkenler: Tüm sayfalarda erişilebilen global değişkenlerin tanımlanması
• Sayfa Değişkenleri: Sadece belirli bir sayfada geçerli olan lokal değişkenler
• Sayaçlar: Olay sayısını veya durumları takip etmek için sayaç değişkenlerinin kullanımı
• Değer Dönüşümleri: Sayısal verileri formatlayarak ekranda gösterme teknikleri
• Veri Depolama: Kritik verilerin flash belleğe kaydedilmesi

Verimli veri yönetimi, karmaşık uygulamaların temelini oluşturur.

Koşullu İfadeler ve Program Akışı:

Nextion ekranda koşullu işlemler ve program akışı kontrolü:

• if-else Koşulları: Nextion Script dilinde koşul ifadelerinin kullanımı
• Sayfa Yönlendirmeleri: Koşullara bağlı olarak farklı sayfalara yönlendirme
• Döngüler: Tekrarlayan işlemler için döngü yapılarının kullanımı
• Olaya Tepkiler: Dokunma, basılı tutma, değer değişimi gibi olaylara özel tepkilerin programlanması
• Zamanlayıcılar: Belirli aralıklarla otomatik işlemler gerçekleştirme

Bu teknikler, dinamik ve interaktif arayüzler oluşturmanızı sağlar.

Özel Komponentler Oluşturma:

Mevcut komponentlerin ötesinde özel arayüz elemanları geliştirme:

• Bileşen Kombinasyonları: Basit bileşenleri birleştirerek karmaşık kontroller oluşturma
• Özel Göstergeler: Proje ihtiyaçlarına göre özelleştirilmiş gösterge ve metreler
• Animasyonlu Elemanlara: Hareketli grafikler ve durum değişikliği gösteren animasyonlu butonlar
• Diyalog Kutuları: Onay mesajları ve uyarılar için özel diyalog kutuları tasarlama
• Veri Giriş Formları: Karmaşık veri girişi için özel arayüzler oluşturma

Özel komponentler, projenizin benzersiz ihtiyaçlarını karşılamanızı sağlar.

---

Örnek Projeler ve Uygulamalar

3.2 Inch Nextion ekranı kullanarak yapılabilecek çeşitli proje örnekleri.

Nextion ekranı kullanarak geliştirilebilecek farklı zorluk seviyelerindeki projeler:

Başlangıç Seviyesi Projeler:

Programlama ve elektronik dünyasına yeni başlayanlar için uygun projeler:

• Dijital Saat ve Takvim: Arduino ile RTC modülü kullanarak tam işlevsel saat ve takvim
• Dijital Termometre: DHT11/DHT22 sensörleriyle sıcaklık ve nem ölçümü ve görselleştirme
• RGB LED Kontrolcüsü: Renk seçici arayüzü ile LED kontrol paneli
• Basit Hesap Makinesi: Temel matematiksel işlemleri yapabilen hesap makinesi
• Zamanlayıcı ve Kronometre: Geri sayım zamanlayıcısı ve kronometre uygulaması

Bu projeler, temel Nextion kullanımını öğrenmek için idealdir.

Orta Seviye Projeler:

Daha fazla deneyime sahip kullanıcılar için zorlayıcı projeler:

• Akıllı Ev Kontrol Paneli: Işıklar, sıcaklık, perde kontrolü için merkezi arayüz
• Hava İstasyonu: Çeşitli sensörlerle hava durumu verileri toplama ve görselleştirme
• CNC Kontrol Paneli: 3D yazıcı veya CNC makinesi için arayüz tasarımı
• Dijital Müzik Kontrolcüsü: MP3 modülü ile entegre müzik çalar
• Akıllı Gübreleme Sistemi: Toprak sensörleri verilerine göre bitki sulama kontrolü

Bu projeler, orta düzeyde Nextion ve Arduino programlama becerisi gerektirir.

İleri Seviye Projeler:

Deneyimli kullanıcılar için karmaşık sistem tasarımları:

• IoT Kontrol Merkezi: ESP8266/ESP32 ile internet bağlantılı cihaz kontrol merkezi
• Endüstriyel Otomasyon Paneli: PLC veya benzeri sistemlerle entegre kontrol paneli
• Araç Gösterge Paneli: CAN Bus ile araç verilerini görüntüleme ve kontrol
• Radyo Kontrol Vericisi: RC modeller için özel kontrol arayüzü
• Medikal İzleme Cihazı: Nabız, oksijen seviyesi gibi biyometrik verileri izleme ve kaydetme

İleri seviye projeler, diğer elektronik sistemlerle entegrasyon ve karmaşık programlama içerir.

---

Sorun Giderme ve Sık Karşılaşılan Problemler

Nextion 3.2 Inch ekranla çalışırken karşılaşabileceğiniz sorunlar ve çözüm yolları.

Nextion ekranla ilgili yaygın sorunları çözmek için adım adım rehber:

Ekran Bağlantı Sorunları:

Nextion ekranın mikrodenetleyici ile bağlantı kuramaması durumunda kontrol edilecek noktalar:

• TX-RX Bağlantıları: Nextion TX pininin Arduino RX pinine, Nextion RX pininin Arduino TX pinine bağlı olduğunu kontrol edin
• Baud Rate Uyumluluğu: Arduino kodundaki seri haberleşme hızının Nextion ayarlarıyla aynı olduğunu doğrulayın
• Güç Besleme: Nextion için yeterli ve kararlı 5V güç kaynağı sağlandığını kontrol edin
• Kablo Uzunluğu: Uzun kablolar sinyal zayıflamasına neden olabilir, mümkün olduğunca kısa kablolar kullanın
• Seri Port Çakışması: Arduino'da hardware serial ve software serial çakışmalarını kontrol edin

Doğru bağlantı ve uyumlu iletişim ayarları çoğu sorunu çözecektir.

Firmware ve Yükleme Sorunları:

Arayüz yüklemesi sırasında karşılaşılan sorunlar için çözümler:

• Derleme Hataları: Nextion Editör'de hata mesajlarını kontrol edin ve kodu düzeltin
• Bellek Yetersizliği: Proje boyutunu küçültme yollarını arayın (resim optimizasyonu, font azaltma)
• USB-TTL Dönüştürücü Sorunları: Farklı bir dönüştürücü kullanmayı veya sürücüleri güncellemeyi deneyin
• microSD Kart Tanınmıyor: Kartın FAT32 formatında olduğunu ve doğru TFT dosyasını içerdiğini kontrol edin
• Yazılım Güncellemesi: Nextion Editör'ün en son sürümünü kullandığınızdan emin olun

Firmware yükleme sorunları genellikle donanım uyumluluğu veya dosya formatı hatalarından kaynaklanır.

Grafik ve Dokunmatik Sorunları:

Ekran görüntüsü ve dokunmatik etkileşimle ilgili sorunların çözümleri:

• Dokunmatik Kalibrasyon: Nextion editöründe dokunmatik kalibrasyonu yaparak hassasiyeti artırın
• Bozuk Görüntü: Resim formatlarını kontrol edin, PNG veya JPG formatında 65K renk derinliğinde olmalıdır
• Yavaş Tepki Süresi: Animasyon ve karmaşık komponentleri azaltarak performansı artırın
• Dokunmatik Algılama Sorunları: Dokunmatik panelin temiz olduğunu ve üzerinde baskı olmadığını kontrol edin
• Görüntü Kaybı: Güç kaynağının kararlı olduğunu ve yeterli akım sağladığını doğrulayın

Görsel ve dokunmatik sorunlar genellikle donanım ayarları veya yazılım optimizasyonu ile çözülebilir.

---

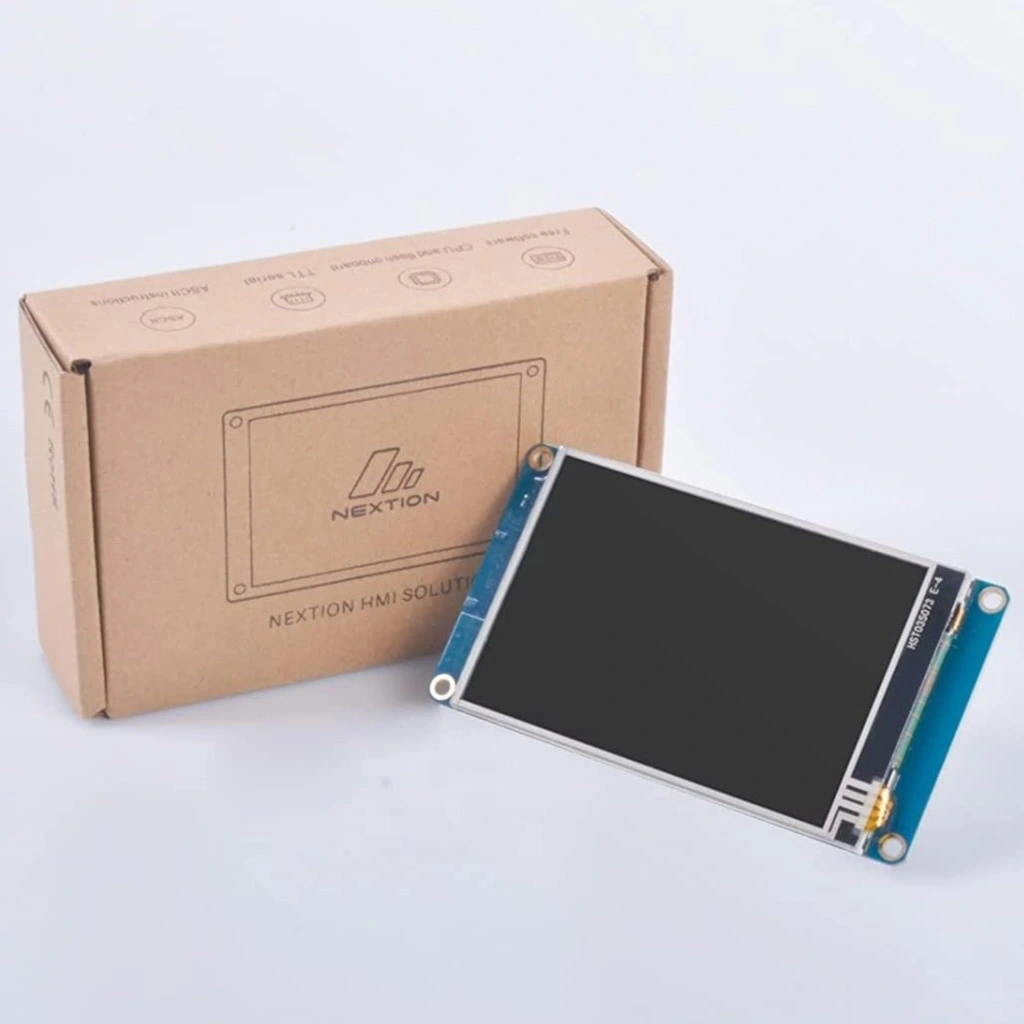

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

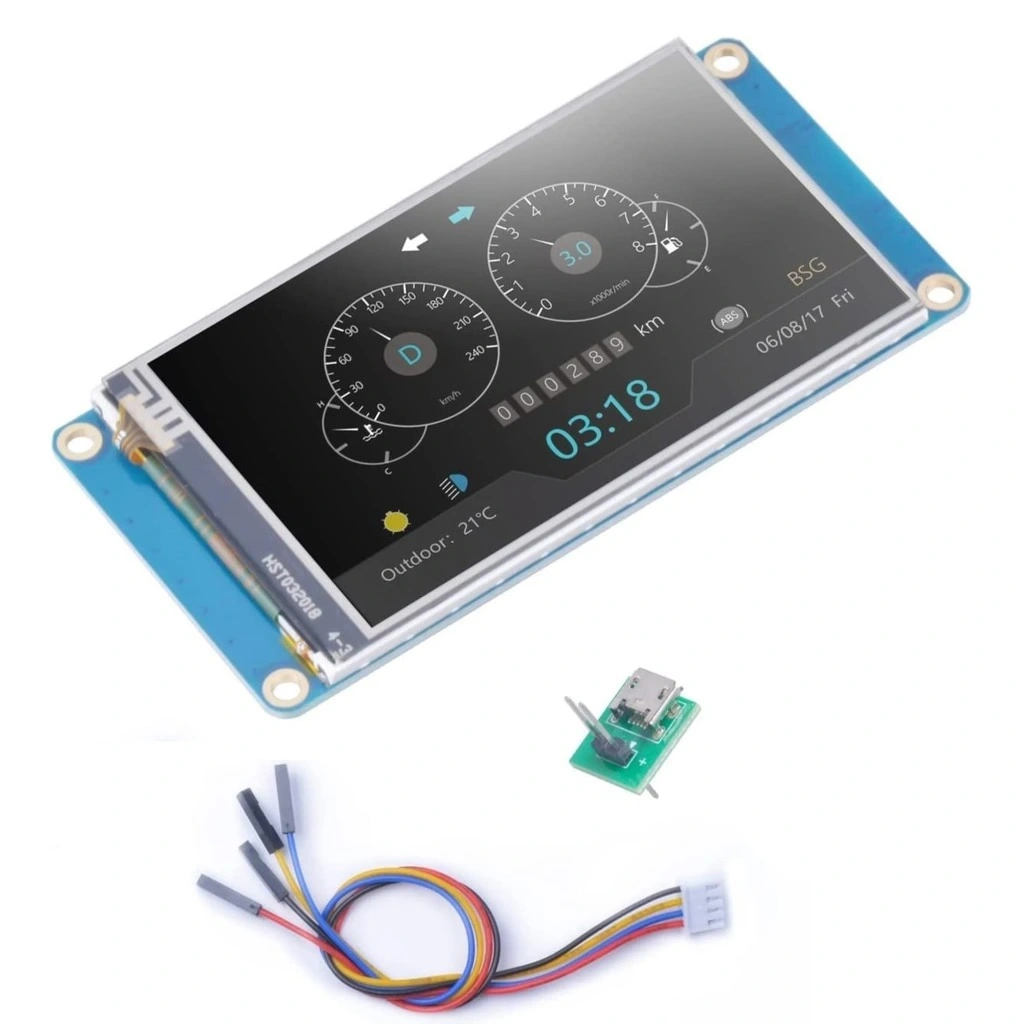

• 1 x 3.2 Inch Nextion Ekran (NX4024T032)
• 1 x 4-pin Bağlantı Kablosu
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
