4.3 Inch Nextion 16MB Dahili Hafıza NX4827T043

4.3 inch Nextion 16MB Dahili Hafıza (NX4827T043)

4.3 inch Nextion akıllı ekran (NX4827T043), elektronik projelerinize profesyonel dokunmatik arayüz eklemenizi sağlayan gelişmiş bir HMI (İnsan-Makine Arayüzü) çözümüdür. 480x272 piksel çözünürlüğe sahip geniş renkli TFT ekran, rezistif dokunmatik panel ve 16MB dahili hafızasıyla, kompleks ve görsel açıdan zengin kullanıcı arayüzleri oluşturmanıza olanak tanır.

Nextion ekranlar, Arduino, ESP32, STM32, Raspberry Pi gibi popüler geliştirme platformlarına sadece seri haberleşme (UART) üzerinden bağlanır. Grafik işleme yükünü ana mikrodenetleyiciden alarak, sınırlı işlem gücü ve belleğe sahip sistemlerde bile zengin görsel arayüzler sunmanıza imkan verir. Ücretsiz Nextion Editor yazılımı ile hazırlayacağınız arayüzleri dahili hafızaya yükleyerek, tüm görsel işlemleri donanımın kendisine bırakabilirsiniz.

NX4827T043 modeli, Nextion ekranlar serisinin klasik ailesinin en popüler modellerinden biri olup, akıllı ev sistemleri, endüstriyel kontrol panelleri, 3D yazıcı arayüzleri, ölçüm cihazları ve çeşitli IoT uygulamaları için idealdir. 4.3 inç boyutu ile hem yeterli görüntüleme alanı sunar hem de kompakt projeler için uygun bir çözüm sağlar. 5V güç beslemesi ile çalışan ekran, elektronik projelerinize profesyonel bir görünüm ve gelişmiş kullanıcı deneyimi kazandırır.

---

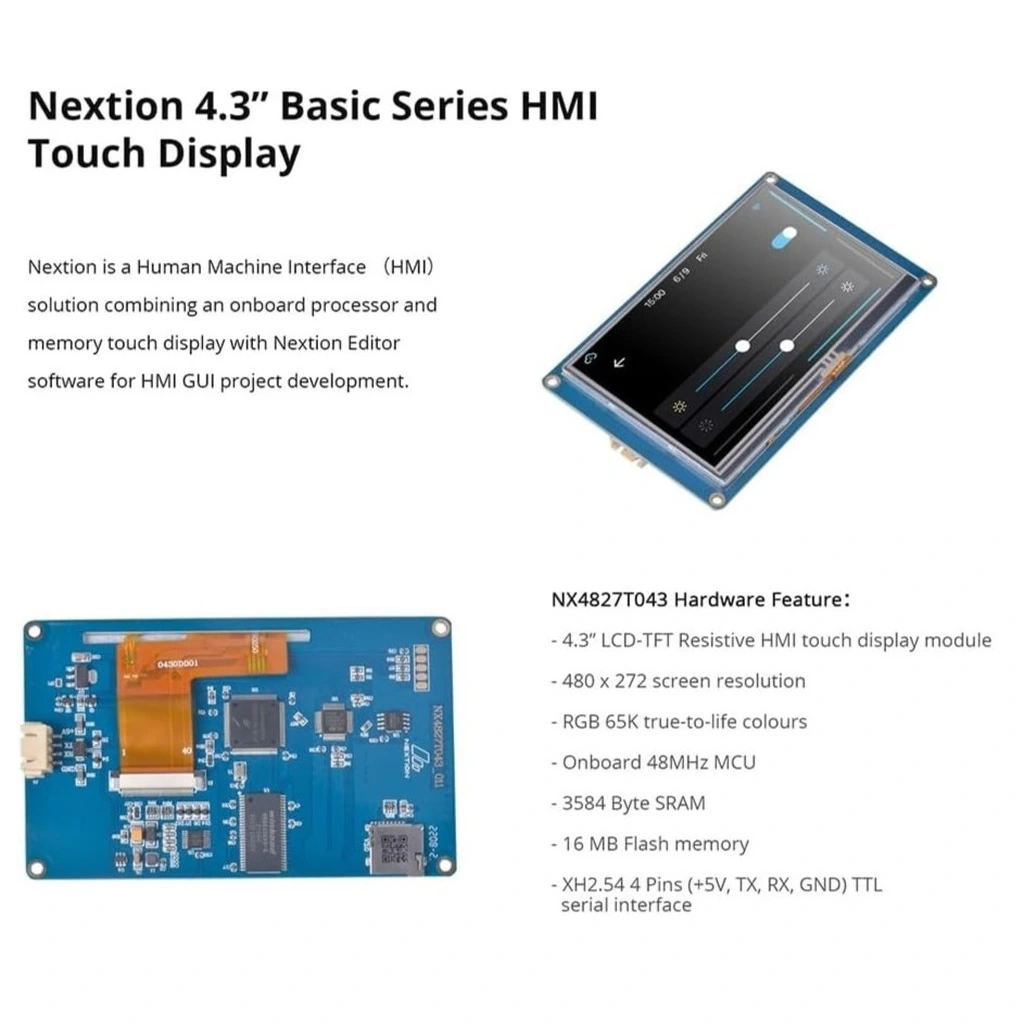

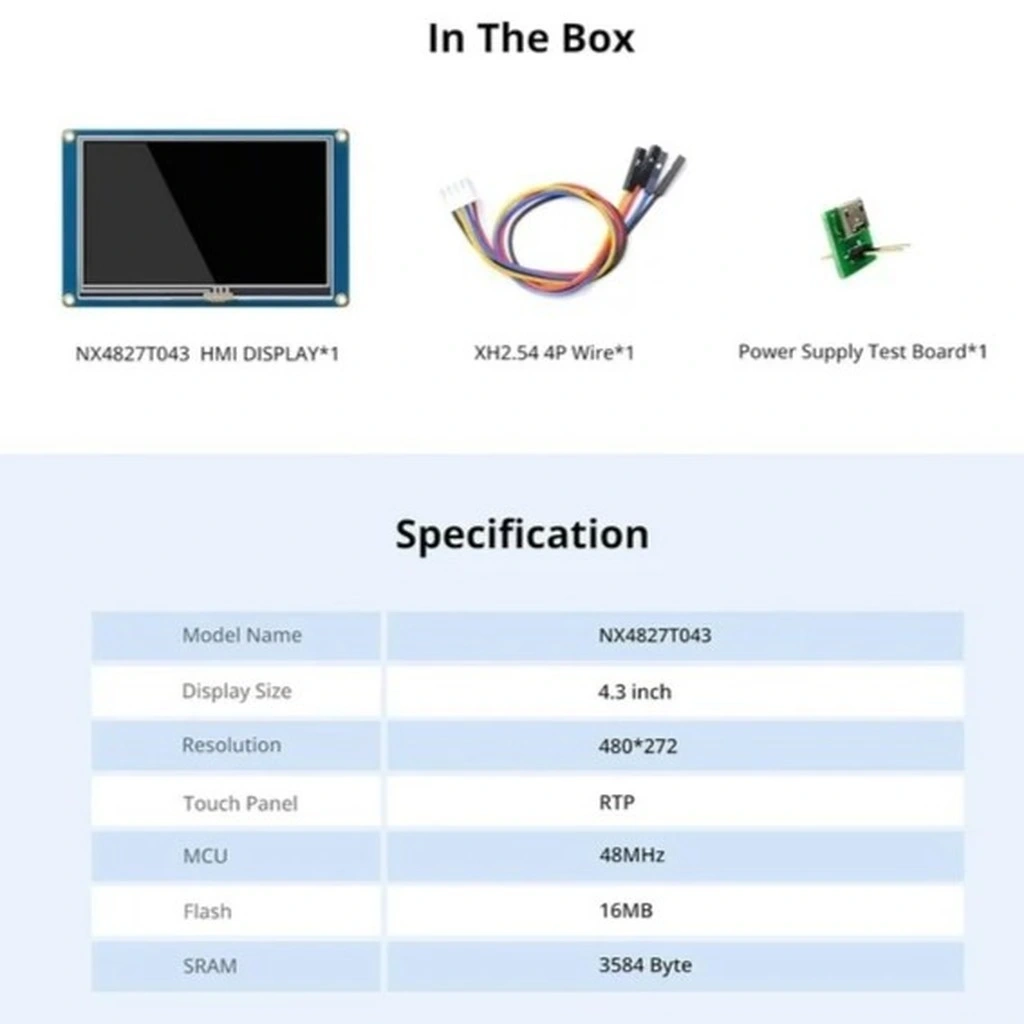

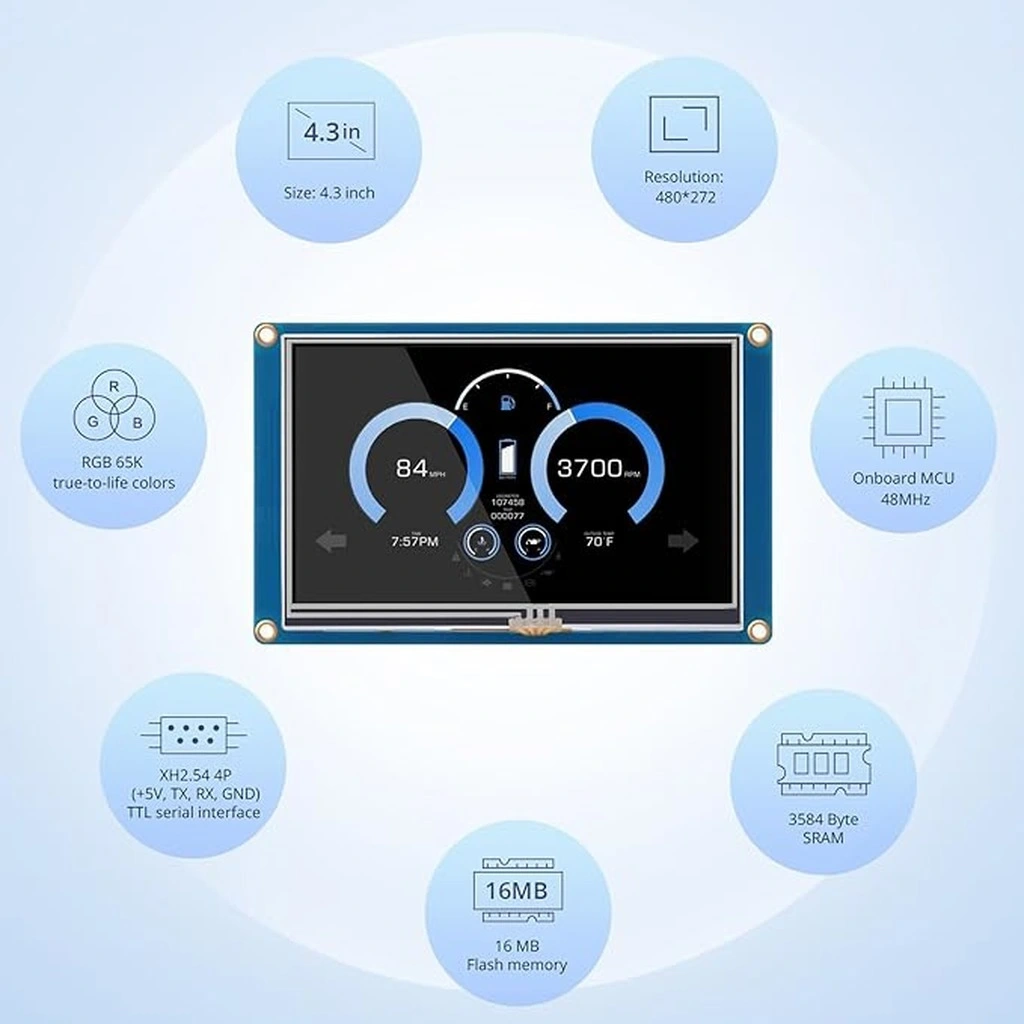

Teknik Özellikler

NX4827T043 Nextion ekranın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Boyutu: 4.3 inç
• Çözünürlük: 480x272 piksel
• Dokunmatik Tip: Rezistif dokunmatik panel
• Hafıza Kapasitesi: 16MB (128Mbit) dahili flash
• Çalışma Voltajı: 4.5V-5.5V DC (tipik 5V)
• Çalışma Akımı: Ortalama 85mA (tipik)
• Arka Işık Ömrü: >30,000 saat
• İşlemci: 48MHz ARM Cortex M0+ CPU
• Haberleşme: UART (TTL seviyesi, 3.3V)
• Baud Rate: 2400~115200bps (9600bps varsayılan)
• Donanım Arayüzü: 4-pin (VCC, GND, RX, TX)
• Dahili RTC: Yok
• Maksimum Font Sayısı: 255
• Maksimum Resim Sayısı: 255
• Maksimum Sayfa Sayısı: 255
• Görüş Açısı: Geniş görüş açısı
• Çalışma Sıcaklığı: -20°C~70°C
• Depolama Sıcaklığı: -30°C~85°C
• Boyutlar: 107mm × 71mm × 4,5mm
• Görünür Alan: 95.04mm × 53.86mm
• Ağırlık: Yaklaşık 51g
• Montaj Delikleri: 4 köşede (2.5mm çapında)
• FPC Konnektör: 4 pinli, 1.0mm pitch

---

Özellikler ve Avantajlar

Nextion 4.3 inç ekranın avantajları ve kullanım faydaları.

Geniş Ekran ve Yüksek Görüntü Kalitesi

NX4827T043 ekranın görüntüleme özellikleri ve avantajları:

• Geniş Görüntüleme Alanı:
  • 4.3 inç (95.04mm × 53.86mm) aktif görüntüleme alanı
  • 16:9 geniş ekran formatı ile daha fazla içerik gösterme
  • Kompakt cihazlarda bile yeterli görsel arayüz alanı
  • Daha büyük butonlar ve okunabilir metinler için ideal boyut
• Yüksek Çözünürlük:
  • 480x272 piksel çözünürlük (130.560 toplam piksel)
  • Keskin metin görüntüleme ve detaylı grafikler
  • İyi piksel yoğunluğu ile net gözlemlenebilir arayüz öğeleri
  • Karmaşık kullanıcı arayüzleri için yeterli detay seviyesi
• Görüntü Kalitesi:
  • 65K (65.536) renk desteği
  • Canlı ve doğru renk temsili
  • Geniş görüş açısı
  • İyi kontrast oranı ile iç ve dış mekanlarda okunabilirlik
• Karşılaştırmalı Avantajlar:
  • 3.5 inç ekranlara göre %30 daha fazla görüntüleme alanı
  • Daha az sayfa değişimi ile daha iyi kullanıcı deneyimi
  • Daha büyük dokunmatik alanlar ile daha kolay kullanım
  • Endüstriyel ve IoT uygulamaları için ideal boyut

Kullanım Kolaylığı ve Esneklik

Nextion ekranın kurulum ve kullanım kolaylığı avantajları:

• Basit Bağlantı:
  • Sadece 4 pin bağlantısı (VCC, GND, TX, RX)
  • Seri haberleşme protokolü (UART/TTL) üzerinden kolay iletişim
  • Ek bileşen gerektirmeden doğrudan bağlantı
  • Minimal kablolama ile temiz montaj
• Geniş Platform Uyumluluğu:
  • Arduino, ESP8266/ESP32, STM32, PIC, AVR uyumluluğu
  • Raspberry Pi ve diğer Linux platformlarıyla çalışabilme
  • Windows IoT ve endüstriyel kontrol sistemleriyle entegrasyon
  • Çeşitli mikrodenetleyici ve platformlarla esnek kullanım
• Yazılım Desteği:
  • Ücretsiz Nextion Editor yazılımı ile kolay tasarım
  • Arduino için hazır kütüphaneler
  • Diğer platformlar için hazır örnek kodlar
  • Aktif topluluk desteği ve kapsamlı dokümantasyon
• Dış Ortam Uyumluluğu:
  • Geniş çalışma sıcaklığı aralığı (-20°C~70°C)
  • Farklı aydınlatma koşullarında okunabilirlik
  • Endüstriyel uygulamalar için dayanıklı yapı
  • Dar alanlara montaj için kompakt tasarım

Bağımsız İşlem Gücü ve Hafıza

Nextion ekranın dahili işlemci ve hafıza avantajları:

• Güçlü Dahili İşlemci:
  • 48MHz ARM Cortex M0+ CPU
  • Kendi kendine grafik işleme yeteneği
  • Ana mikrodenetleyiciden bağımsız çalışma
  • Akıcı animasyonlar ve geçişler için yeterli güç
• Geniş Flash Hafıza:
  • 16MB (128Mbit) dahili flash depolama
  • Çoklu sayfa ve zengin içerik depolama kapasitesi
  • 255 adede kadar sayfa, font ve resim desteği
  • Çoklu arayüz dilleri ve varyasyonları için yeterli alan
• Ana Mikrodenetleyici Üzerindeki Avantajlar:
  • Grafik işleme yükünün ana mikrodenetleyiciden alınması
  • Mikrodenetleyici belleğinden tasarruf
  • İşlemci kaynaklarının diğer görevlere ayrılabilmesi
  • Karmaşık UI için bile minimum komut seti gereksinimi
• Verimli Kaynak Kullanımı:
  • Düşük güç tüketimi (tipik 85mA)
  • Parlaklık ayarı ile güç optimizasyonu
  • Basit ve verimli haberleşme protokolü
  • Sınırlı kaynaklı sistemlere entegrasyon kolaylığı

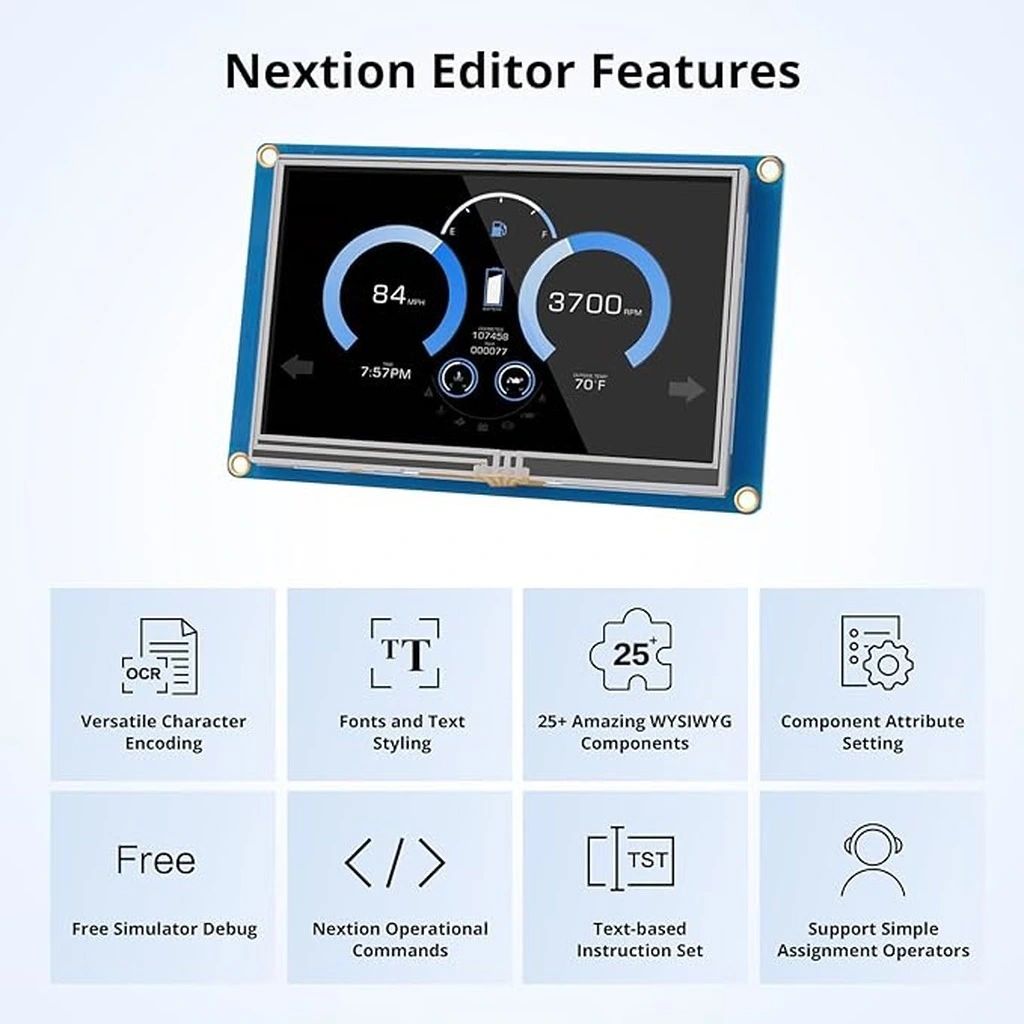

Gelişmiş Tasarım ve Programlama Araçları

Nextion Editor yazılımı ve programlama özellikleri:

• Kullanıcı Dostu Tasarım Ortamı:
  • Sürükle-bırak arayüz tasarımı
  • WYSIWYG (Ne Görüyorsan Onu Alırsın) editör
  • Programlama bilgisi gerektirmeyen görsel tasarım
  • Zengin bileşen ve kontrol kütüphanesi
• Çeşitli Kontrol Öğeleri:
  • Butonlar, metin kutuları, göstergeler
  • Kaydırıcılar ve ilerleme çubukları
  • Grafikler ve veri görselleştirme bileşenleri
  • Resim gösterimi ve özel kontrol öğeleri
• Dahili Script Dili:
  • Olay tabanlı programlama
  • Koşullu ifadeler ve döngüler
  • Matematiksel işlemler ve değişken yönetimi
  • Bileşenler arası etkileşim tanımlama
• Test ve Simülasyon:
  • Gerçek ekran olmadan simülasyon yapabilme
  • Hızlı prototipleme ve test
  • Debug modu ile sorun giderme
  • Proje optimizasyonu için bellek analizi

---

Bağlantı ve Kurulum

Nextion 4.3 inç ekranın çeşitli platformlarla bağlantısı ve kurulum adımları.

Temel Bağlantı Şeması

Nextion ekranın farklı mikrodenetleyicilere bağlantı detayları:

• Genel Bağlantı Pinleri:
  • VCC → 5V güç kaynağı
  • GND → Sistem toprak (GND)
  • TX → Mikrodenetleyici RX pini
  • RX → Mikrodenetleyici TX pini
• Arduino Uno/Nano Bağlantısı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino pin D2 (SoftwareSerial RX)
  • Nextion RX → Arduino pin D3 (SoftwareSerial TX)
• Arduino Mega Bağlantısı:
  • Nextion VCC → Arduino Mega 5V
  • Nextion GND → Arduino Mega GND
  • Nextion TX → Arduino Mega RX1 (pin 19)
  • Nextion RX → Arduino Mega TX1 (pin 18)
• ESP32/ESP8266 Bağlantısı:
  • Nextion VCC → ESP 5V veya VIN
  • Nextion GND → ESP GND
  • Nextion TX → ESP RX (GPIO örn. 16)
  • Nextion RX → ESP TX (GPIO örn. 17)

Arduino ile Temel Kullanım

Nextion ekranın Arduino ile kullanımı için temel adımlar:

• Kütüphane Kurulumu:
  • Arduino IDE'yi açın
  • Araçlar → Kütüphane Yöneticisi → "Nextion" araması yapın
  • ITEADLIB Arduino Nextion kütüphanesini yükleyin
  • Alternatif olarak EasyNextionLibrary de kullanılabilir
• Temel Arduino Kodu:

  #include

  // Arduino Uno için SoftwareSerial kullanımı
  SoftwareSerial nextion(2, 3); // RX, TX

  void setup() {
    Serial.begin(9600);
    nextion.begin(9600);

    // Nextion ekrana metin gönderme
    // t0 adlı metin bileşenine yazı gönder
    sendCommand("t0.txt=\\\\"Arduino Bağlandı\\\\"");
  }

  void loop() {
    // Nextion'dan veri gelirse
    if (nextion.available()) {
      Serial.write(nextion.read());
    }

    // Her 5 saniyede bir sıcaklık değerini güncelle (örnek)
    static unsigned long timer = 0;
    if (millis() - timer > 5000) {
      timer = millis();
      int temp = random(20, 30); // Örnek sıcaklık değeri
      sendCommand("t1.txt=\\\\"" + String(temp) + "°C\\\\"");
    }
  }

  // Nextion'a komut gönderme fonksiyonu
  void sendCommand(String cmd) {
    nextion.print(cmd);
    nextion.write(0xFF);
    nextion.write(0xFF);
    nextion.write(0xFF);
  }


• Nextion Kütüphanesi ile Gelişmiş Kullanım:

  #include
  #include

  // SoftwareSerial ile Nextion haberleşmesi
  SoftwareSerial nexSerial(2, 3); // RX, TX

  // Nextion nesneleri tanımla
  NexButton btn0 = NexButton(0, 1, "b0");
  NexText txt0 = NexText(0, 2, "t0");
  NexSlider slider0 = NexSlider(0, 3, "h0");

  // Olay dinleme listesi
  NexTouch *nex_listen_list[] = {
    &btn0,
    &slider0,
    NULL
  };

  // Buton için olay işleyici
  void btn0PopCallback(void *ptr) {
    // Butona basıldığında LED'i yakıp söndür
    digitalWrite(LED_BUILTIN, HIGH);
    delay(500);
    digitalWrite(LED_BUILTIN, LOW);

    // Metin kutusunu güncelle
    txt0.setText("Buton basıldı!");
  }

  // Slider için olay işleyici
  void slider0PopCallback(void *ptr) {
    uint32_t value = 0;
    slider0.getValue(&value); // Slider değerini al

    // Slider değerine göre işlem yap
    analogWrite(9, value); // PWM ile LED parlaklığı
  }

  void setup() {
    pinMode(LED_BUILTIN, OUTPUT);
    pinMode(9, OUTPUT);

    // Nextion seri iletişimini başlat
    nexInit();

    // Olay dinleyicileri ekle
    btn0.attachPop(btn0PopCallback, &btn0);
    slider0.attachPop(slider0PopCallback, &slider0);

    // Başlangıç metni
    txt0.setText("Sistem hazır");
  }

  void loop() {
    // Nextion olaylarını dinle
    nexLoop(nex_listen_list);
  }


Nextion Editor Kullanımı

Nextion Editor ile ekran arayüzü tasarlama adımları:

• Editör Kurulumu:
  • ITEAD web sitesinden Nextion Editor'ü indirin
  • Windows işletim sistemine kurun
  • Programı çalıştırın ve arayüzü tanıyın
• Yeni Proje Oluşturma:
  • File → New'e tıklayın
  • Ekran modelini seçin (NX4827T043)
  • Yatay veya dikey yönelimi seçin
  • Proje adını ve kayıt yerini belirleyin
• Temel Arayüz Tasarımı:
  • Bileşen paletinden buton, metin, resim vb. ekleyin
  • Bileşenlerin boyut, renk ve metin özelliklerini ayarlayın
  • Dokunma olaylarını ve diyalogları tanımlayın
  • Şablonlar ve hazır bileşenlerden yararlanın
• Basit Nextion Kod Örneği:

  // Nextion Editor'de kod yazımı örneği
  // b0 butonuna basıldığında çalıştırılacak kod:

  // Değişkenleri tanımla
  va0.val=va0.val+1  // Sayaç değerini artır

  // Metin kutusuna değeri yaz
  t0.txt=va0.val     // Sayaç değerini t0 metin kutusuna yaz

  // Koşul kontrolü
  if(va0.val>10)     // Değer 10'dan büyükse
  {
    t0.pco=63488     // Metin rengini kırmızı yap
    h0.val=100       // İlerleme çubuğunu doldur
  }
  else
  {
    t0.pco=65535     // Metin rengini beyaz yap
    h0.val=va0.val*10 // İlerleme çubuğunu değere göre ayarla
  }


HMI Dosyasını Yükleme

Tasarlanan arayüzü Nextion ekrana yükleme yöntemleri:

• SD Kart ile Yükleme:
  • Nextion Editor'de Compile → Build for TFT file
  • Oluşturulan .tft dosyasını SD karta kopyalayın
  • SD kartı Nextion ekranın arkasındaki yuvaya takın
  • Ekrana güç verin, otomatik olarak yükleme başlayacaktır
• USB-TTL Adaptörü ile Yükleme:
  • Ekranı USB-TTL dönüştürücüye bağlayın
  • Nextion Editor'de doğru COM portu seçin
  • Debug → Upload'a tıklayın
  • Yükleme ilerlemesini izleyin
• Mikrodenetleyici Üzerinden Yükleme:
  • TFT dosyasını SD karta veya SPIFFS/LittleFS'e yükleyin
  • Mikrodenetleyici kodu ile dosyayı seri port üzerinden aktarın
  • Özel yükleme protokolüne uygun veri transferi yapın
  • Bu yöntem daha karmaşık ancak uzaktan güncelleme imkanı sağlar
• Yükleme Sonrası Kontrol:
  • Yükleme tamamlandığında ekranda başarı mesajı görülmelidir
  • SD kart ile yüklemede işlem bitince kartı çıkarın
  • Ekranı yeniden başlatın ve arayüzün doğru yüklendiğini kontrol edin
  • Dokunmatik özelliklerin çalıştığından emin olun

---

Uygulama Alanları

Nextion 4.3 inç ekranın kullanılabileceği başlıca uygulama alanları ve örnek projeler.

Endüstriyel Kontrol Sistemleri

Endüstriyel otomasyon ve kontrol uygulamalarında Nextion kullanımı:

• Makine Kontrol Panelleri:
  • CNC makinesi operatör arayüzü
  • Endüstriyel robot kontrol paneli
  • PLC arayüzü ve veri görselleştirme ekranı
  • Proses kontrol ve izleme sistemleri
• Üretim Hat Monitörleri:
  • Üretim verileri ve performans göstergeleri
  • Kalite kontrol parametreleri izleme
  • Makine durumu ve alarm gösterimi
  • İstatistik ve verimlilik analizleri

Akıllı Ev ve Otomasyon

Akıllı ev sistemleri ve ev otomasyonunda Nextion kullanımı:

• Merkezi Kontrol Panelleri:
  • Ev otomasyon kumanda paneli
  • Akıllı aydınlatma kontrol ekranı
  • İklimlendirme ve termostat kontrol paneli
  • Perde, panjur ve bahçe sulama otomasyonu
• Güvenlik ve İzleme Sistemleri:
  • Alarm sistemi kontrol paneli
  • Kamera izleme ve güvenlik ekranı
  • Akıllı kapı kilidi ve erişim kontrolü
  • Hareket algılama ve bildirim sistemleri

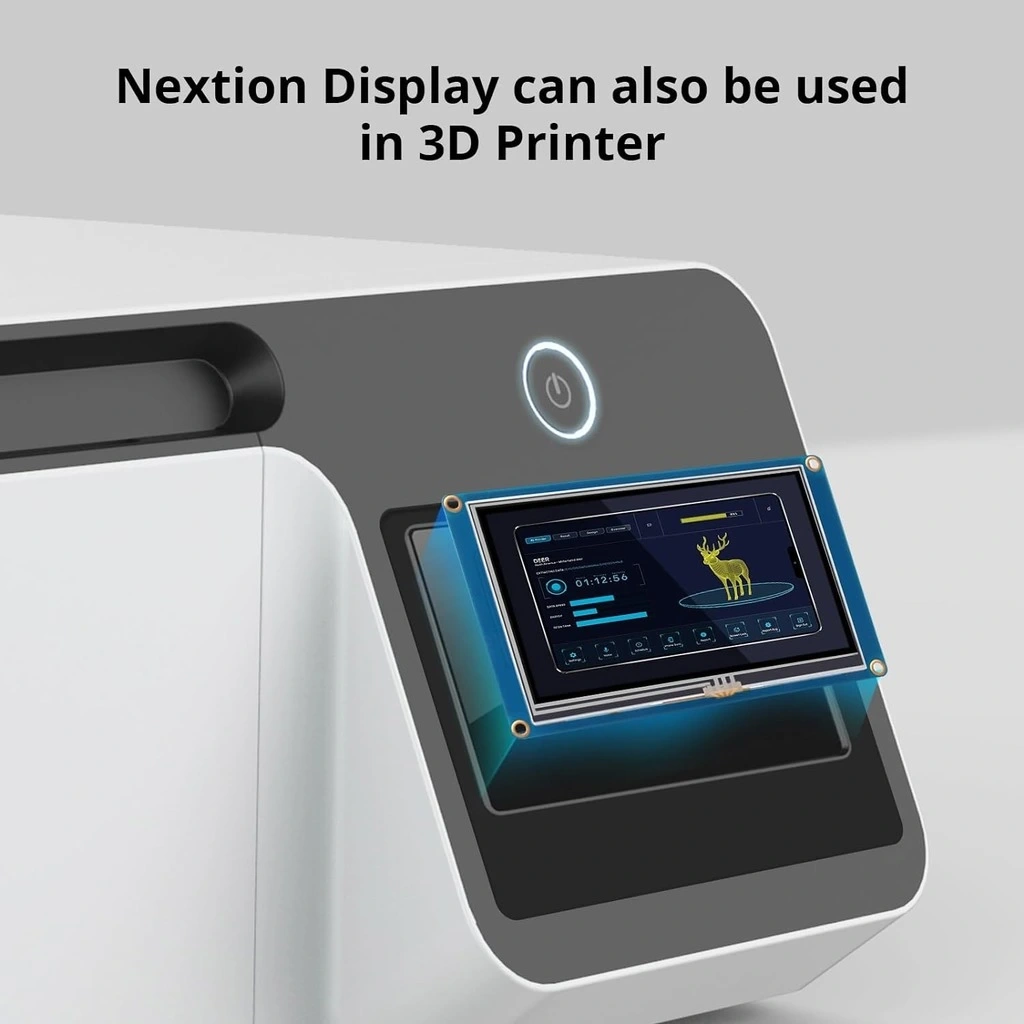

3D Yazıcı ve CNC Kontrol Panelleri

3D yazıcı ve CNC makinelerinde Nextion ekran kullanımı:

• 3D Yazıcı Arayüzleri:
  • Sıcaklık ve hız kontrolü
  • Filament yönetimi
  • Yazdırma durumu izleme
  • Manuel kontrol arayüzü
• CNC Kontrol Panelleri:
  • Eksen konumlandırma ve kontrol
  • G-Code kontrol ve izleme
  • Hız ve besleme ayarları
  • İş dosyası yönetimi

IoT ve Veri İzleme Sistemleri

IoT projeleri ve veri görselleştirmede Nextion ekran kullanımı:

• Sensör Veri Gösterimleri:
  • Çevresel sensör verileri görselleştirme
  • Enerji tüketimi izleme paneli
  • Hava kalitesi ve kirlilik monitörü
  • Tarımsal ve sera izleme sistemleri
• IoT Cihaz Arayüzleri:
  • Uzaktan veri toplama ve gösterim
  • Bulut bağlantılı cihaz kontrolleri
  • MQTT ve diğer IoT protokolleriyle entegrasyon
  • Cihaz yönetimi ve yapılandırma panelleri

---

İleri Seviye Özellikler ve İpuçları

Nextion 4.3 inç ekranın performansını ve kullanımını optimize etmek için öneriler.

Performans Optimizasyonu

Nextion projelerinin performansını artırmak için öneriler:

• Görsel Optimizasyon:
  • Resim boyutlarını ekran çözünürlüğüne uygun optimize edin (480x272)
  • 16-bit renk derinliği (RGB565) kullanın
  • Arkaplan resimleri için veri sıkıştırmasını etkinleştirin
  • Büyük görselleri daha küçük parçalara bölün
• Bellek Yönetimi:
  • Gereksiz fontlardan kaçının, sadece gerekli olanları ekleyin
  • Sayfalar arası ortak öğeleri optimize edin
  • Dinamik içerik için bellek ayrımını dikkatli yapın
  • Kompleks efektleri ve animasyonları sınırlayın
• Haberleşme Optimizasyonu:
  • Baud rate'i 115200'e yükseltin
  • Veri paketlerini optimize edin, gereksiz komutlardan kaçının
  • Toplu komut gönderimleri yapın
  • Sadece değişen verileri güncelleyin
• Kod Optimizasyonu:
  • Event yönetimini etkinleştirin
  • Gereksiz script kodlarından kaçının
  • Aynı hesaplamaları tekrar tekrar yapmaktan kaçının
  • String birleştirme işlemlerini minimize edin

Gelişmiş Arayüz Tasarımı

Profesyonel görünümlü Nextion arayüzleri oluşturma tavsiyeleri:

• Tutarlı Tasarım:
  • Renk paletini sınırlı ve tutarlı tutun
  • Tipografi ve font büyüklüklerini standartlaştırın
  • Buton ve kontrol boyutlarını standart hale getirin
  • Tüm sayfalarda tutarlı navigasyon mantığı uygulayın
• Dokunmatik Kullanılabilirlik:
  • Butonları minimum 10mm x 10mm boyutunda tasarlayın
  • Sık kullanılan kontrollere kolay erişim sağlayın
  • Dokunmatik alanlar arasında yeterli boşluk bırakın
  • Dokunma geri bildirimi için visual feedback ekleyin
• Animasyon ve Geçişler:
  • Timer ve değişken koordinatlarla basit animasyonlar oluşturun
  • Sayfalar arası geçişler için fade efektleri ekleyin
  • Bilgi değişiminde dikkat çekici vurgular kullanın
  • Slider ve ilerleme çubukları için yumuşak güncellemeler yapın
• Veri Görselleştirme:
  • Waveform bileşenini zaman serisi verileri için kullanın
  • Çubuk ve pasta grafikleri için özel komponentler oluşturun
  • Gauge bileşenlerini analog göstergeler için kullanın
  • Renkli arka planları veri durumuna göre dinamik değiştirin

Çoklu Sayfa Yönetimi

Nextion'da karmaşık çok sayfalı projeleri yönetme teknikleri:

• Sayfa Organizasyonu:
  • Ana menü ve alt menü yapısı oluşturun
  • Sayfalara mantıklı ID'ler ve isimler verin
  • Ortak öğeleri template olarak kullanın
  • Global navigasyon ve durum bilgisi tutarlılığı sağlayın
• Veri Paylaşımı:
  • Global değişkenler (va0, va1, ...) kullanımı
  • Sayfalar arası veri taşıma teknikleri
  • Geçici depolama ve kalıcı veri stratejileri
  • MCU ile senkronizasyon mekanizmaları
• Performans İyileştirmeleri:
  • Sadece aktif sayfayı bellekte tutma (recycle pages)
  • Sayfalar arası geçişlerde yeniden yükleme stratejileri
  • Sayfa önbelleğe alma teknikleri
  • Yüksek bellek tüketen sayfaları optimize etme

Sorun Giderme ve Debugging

Nextion projelerinde karşılaşılan sorunları çözme yöntemleri:

• Yaygın Sorunlar:
  • Ekranın açılmaması veya boş kalması
  • Haberleşme problemleri
  • Yükleme hataları
  • Dokunmatik tepki sorunları
• Debugging Teknikleri:
  • Dahili debug modu kullanımı
  • Serial monitor ile debug bilgilerini izleme
  • MCU ve Nextion arasındaki veri trafiğini analiz etme
  • Nextion Editor simülatörü ile test etme
• Özel Debug Çözümleri:
  • Debug sayfası tasarlama
  • Değişken izleme ekranı oluşturma
  • Hata kayıtları tutma
  • Teşhis rutinleri geliştirme
• Sorun Giderme İpuçları:
  • Güç beslemesi kontrolü (5V, yeterli akım)
  • Baud rate ayarlarının eşleştiğinden emin olma
  • TX/RX bağlantılarının doğru çaprazlandığını kontrol etme
  • Seri port buffer ayarlarını kontrol etme
  • Firmware güncelleme ve kompatibilite sorunlarını giderme

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
