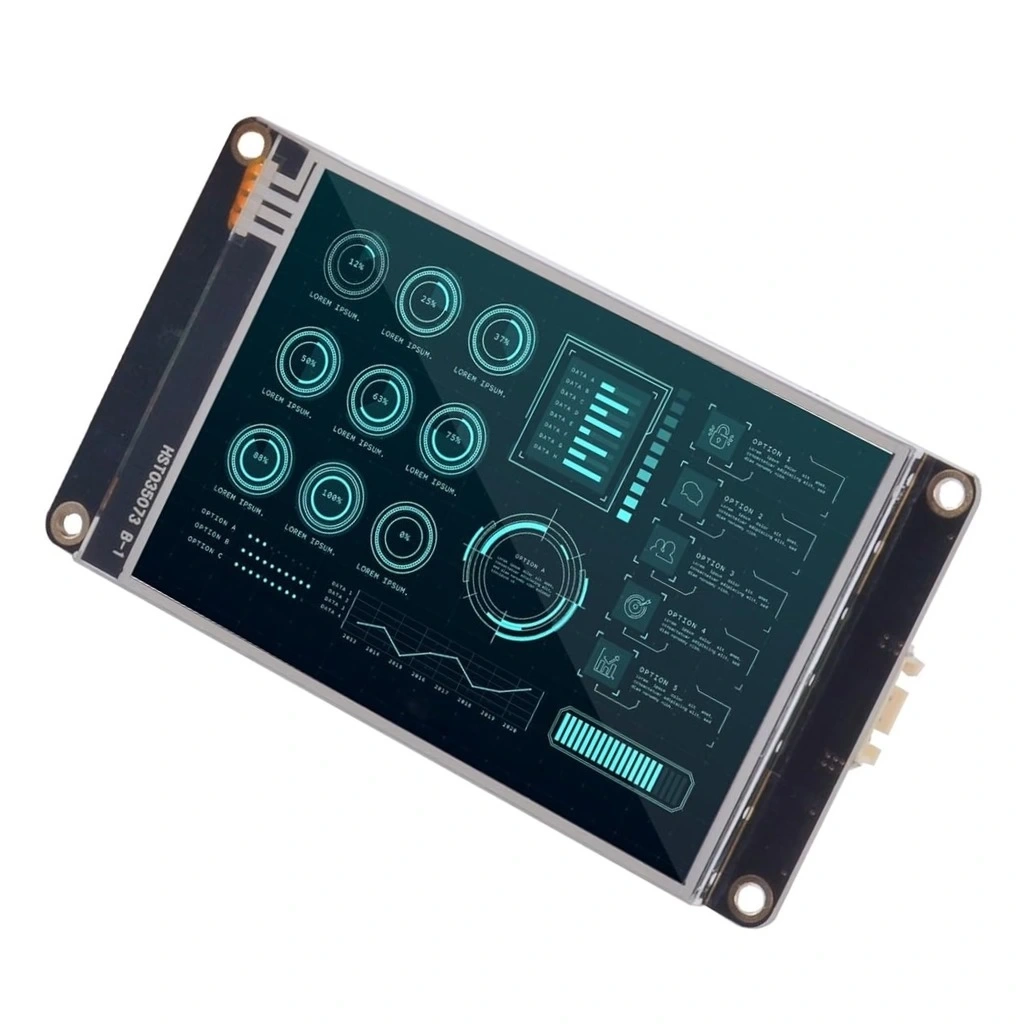

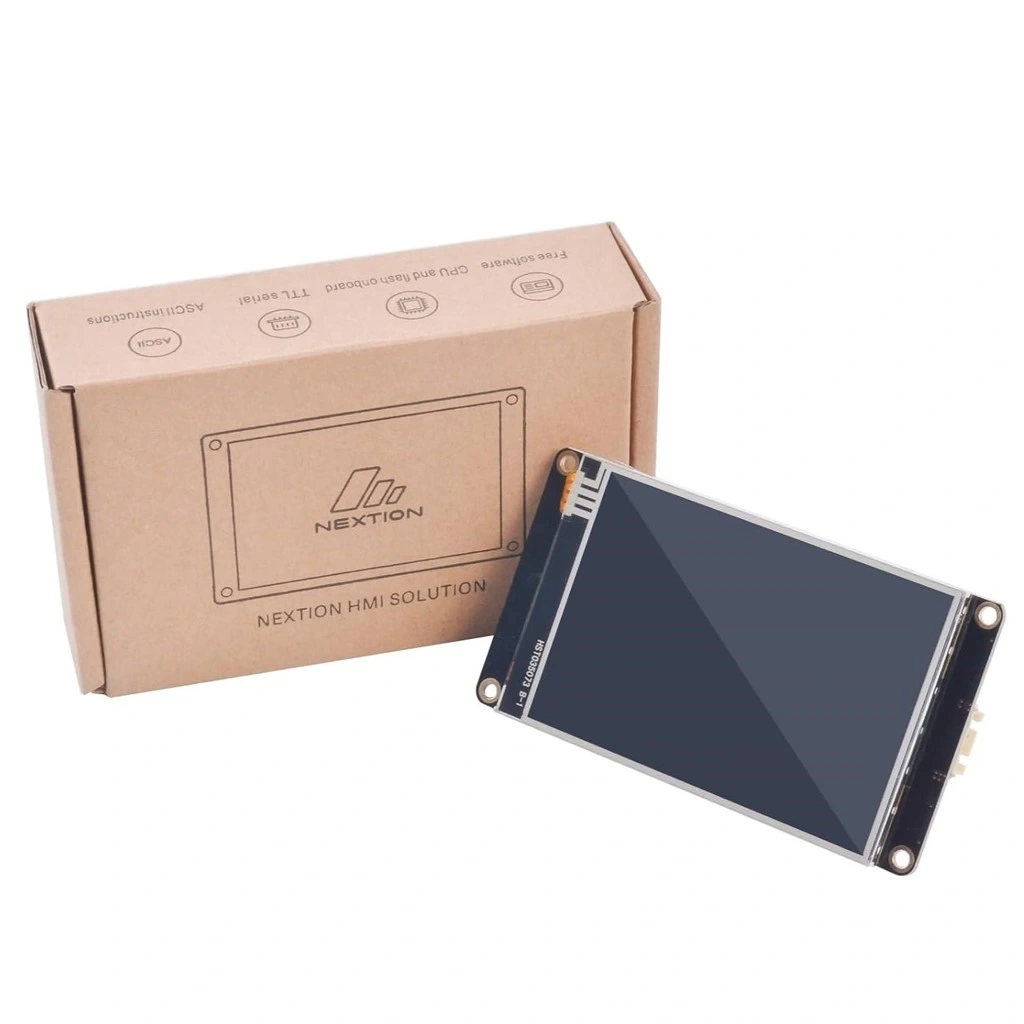

3.5 Inch Nextion 32MB Dahili Hafıza (NX4832K035)
3.5 Inch Nextion Ekran Modülü, gelişmiş özellikleri ve geniş dahili hafızasıyla elektronik projeleriniz için profesyonel bir kullanıcı arayüzü çözümü sunar. 32MB flash belleğe sahip bu ekran modülü, 480x320 piksel çözünürlük ve 65K renk desteği ile görsel olarak etkileyici arayüzler oluşturmanıza olanak tanır.
Capacitive (kapasitif) dokunmatik teknolojisi ile daha hassas ve çoklu dokunuş desteği sunarak kullanıcı deneyimini üst seviyeye taşıyan bu ekran, seri haberleşme protokolü üzerinden Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle minimum pin kullanarak iletişim kurabilir. Güçlü dahili işlemcisi sayesinde, karmaşık grafik işlemlerinin yükünü ana mikrodenetleyiciden alarak sistem performansını artırır.
Görsel açıdan zengin ve interaktif projeler geliştirmek için 3.5 Inch Nextion Ekran (NX4832K035), Arduino ve diğer mikrodenetleyici platformlarıyla mükemmel şekilde entegre çalışan ideal bir çözümdür.

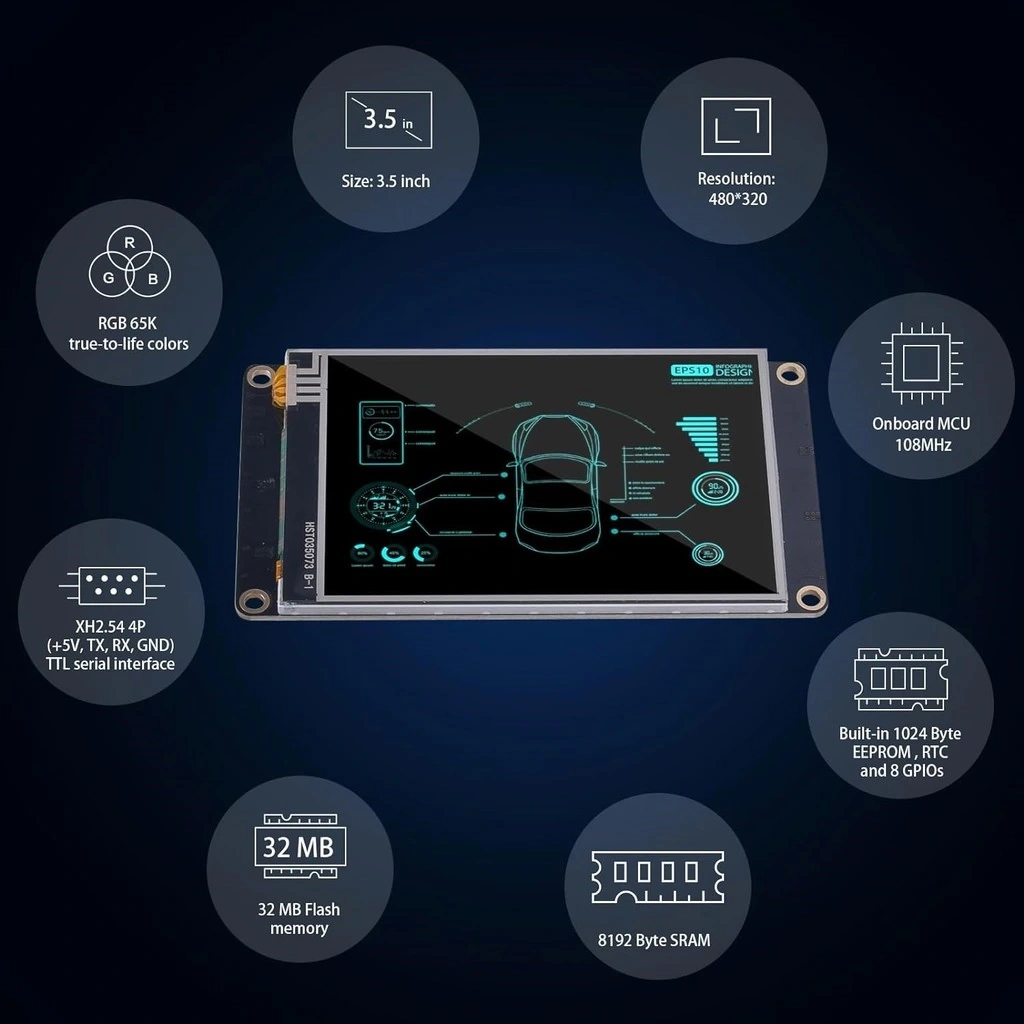

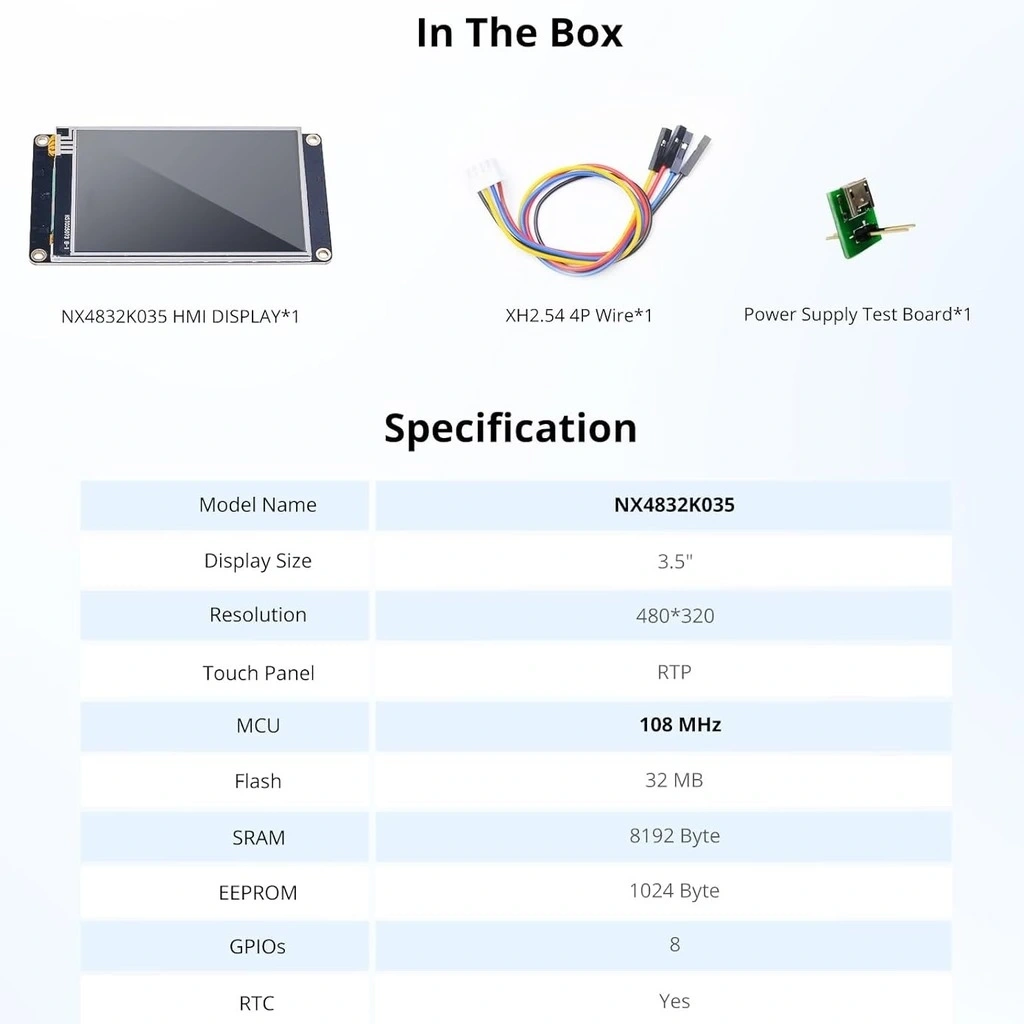

Teknik Özellikler
Bu bölümde 3.5 Inch Nextion Ekran Modülünün detaylı teknik özellikleri listelenmektedir.
- Ekran Boyutu: 3.5 inç
- Çözünürlük: 480x320 piksel
- Renk Derinliği: 65K (65536) renk
- Dahili Hafıza: 32MB Flash
- Dokunmatik Panel: Kapasitif (Capacitive) dokunmatik panel
- İşlemci: 108MHz Cortex-M4 CPU
- Çalışma Voltajı: 4.5V - 5.5V DC
- Çalışma Akımı: Tipik 120mA @ 5V
- Bekleme Akımı:< 85mA @ 5V
- Haberleşme Arayüzü: UART / Seri Port (TTL)
- Baud Rate: 2400 - 921.600bps (varsayılan: 9600bps)
- Görüş Açısı: Geniş görüş açılı IPS Ekran (170°)
- Aktif Alan: 73.4mm x 48.9mm
- Modül Boyutları: 95.0mm x 65.0mm x 16.0mm
- RTC Desteği: Evet
- Çoklu Dokunma: Evet (2-nokta multi-touch)
- Kullanım Ömrü: >30.000 saat
- Çalışma Sıcaklığı: -20°C ~ +70°C
- Depolama Sıcaklığı: -30°C ~ +80°C
- Montaj Delikleri: 4 köşede 3.0mm çaplı
- Konnektör: 4-pin 2.54mm aralıklı header (Tx, Rx, 5V, GND)
- GPIO Pinleri: 8-pin GPIO desteği
- SD Kart Desteği: Evet (microSD kart yuvası)
- Yazılım: Nextion Editor ile programlama
- Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32
- Seri: Gelişmiş (Enhanced K Serisi)
- Parlaklık Seviyesi: 250 nit
- Parlaklık Kontrolü: 64 seviyeli yazılımsal kontrol
Kullanım Avantajları
3.5 Inch Nextion Ekran Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.
- Geniş Hafıza: 32MB flash bellek ile karmaşık arayüzler ve çoklu sayfa tasarımı.
- Kapasitif Dokunmatik: Hassas dokunma algılama ve çoklu dokunma desteği.
- Yüksek Çözünürlük: 480x320 piksel ile detaylı grafikler ve net metinler.
- Güçlü İşlemci: 108MHz Cortex-M4 ile hızlı arayüz tepkileri ve akıcı animasyonlar.
- Basit Bağlantı: Sadece 4 pin ile temel bağlantı (güç ve seri iletişim).
- GPIO Genişletme: 8 adet GPIO pin ile doğrudan bileşen kontrolü.
- MicroSD Desteği: Harici depolama ve kolay firmware güncelleme imkanı.
- RTC Entegrasyonu: Gerçek zamanlı saat ile zaman tabanlı uygulamalar.
- IPS Panel: 170° geniş görüş açısı ile her açıdan net görüntü.
- Gelişmiş Dokunmatik Panel: Daha hassas ve uzun ömürlü kapasitif teknoloji.
İdeal Kullanım Alanları
Bu Nextion ekran modülünün tipik kullanım alanları aşağıda listelenmiştir.
- Endüstriyel Kontrol Sistemleri: Fabrika otomasyonu ve makine kontrol panelleri
- Akıllı Ev Otomasyon Arayüzleri: Ev otomasyonu merkezi kontrol üniteleri
- IoT Cihaz Kontrol Panelleri: İnternet bağlantılı akıllı cihaz yönetimi
- Tıbbi Cihaz Arayüzleri: Hasta izleme ve tıbbi ekipman kontrolü

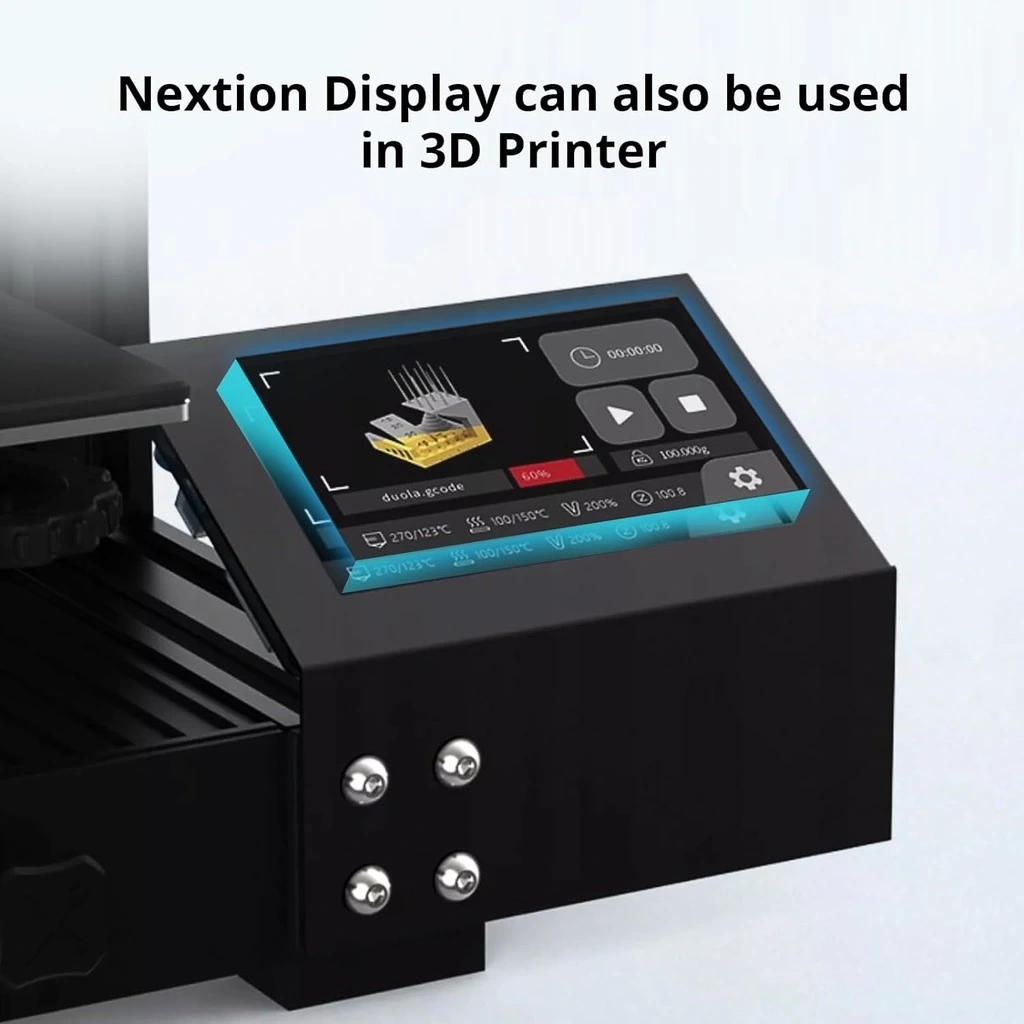

- 3D Yazıcı Kontrol Ekranları: Gelişmiş 3D yazıcı kontrol arayüzleri
- CNC Kontrol Sistemleri: Hassas CNC makinesi operasyon kontrolleri
- Müzik ve Ses Ekipmanları: Dijital ses işleme kontrol panelleri
- Otomasyon Projeleri: Komplex sensör veri görüntüleme sistemleri
- Robotik Kontrol Panelleri: Robot programlama ve kontrol arayüzleri
- Eğitim ve Bilimsel Cihazlar: İnteraktif eğitim araçları ve laboratuvar ekipmanları
Gelişmiş Nextion K Serisi Özellikleri
Gelişmiş Nextion K serisi ekranın sunduğu ek özellikler ve avantajlar.
İpucu: NX4832K035 Nextion ekranın K serisine ait gelişmiş özelliklerinden maksimum verim alabilmek için Nextion Editörünün en güncel versiyonunu kullanmanız önemlidir. K serisi, kapasitif dokunmatik panel teknolojisi sayesinde daha hassas dokunma algılama ve çoklu dokunuş desteği sunar. Çift parmak kaydırma ve çift tıklama gibi gelişmiş dokunmatik hareketlerle projelerinize daha interaktif özellikler ekleyebilirsiniz.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve modüller. Nextion ekranlarla mükemmel entegrasyon sağlayan Arduino ürünlerini keşfedin ve projelerinizi bir üst seviyeye taşıyın.
Ürünleri İncele →Farklı boyut ve özelliklerde Nextion HMI dokunmatik ekranlar. Temel seriden gelişmiş K serisine kadar tüm Nextion ekran modellerini bulabileceğiniz geniş ürün yelpazesi.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, Türkiye'nin güvenilir elektronik komponent tedarikçisi olarak, orijinal ve kaliteli Nextion ekranları uygun fiyatlarla sunar. 3.5 Inch Nextion K serisi ekran, projeleriniz için ideal bir kullanıcı arayüzü çözümüdür.
- Orijinal Ürün Garantisi: Tüm Nextion ekranlarımız %100 orijinal ve garantilidir.
- Teknik Destek: Deneyimli ekibimizden kurulum ve programlama desteği alabilirsiniz.
- Hızlı Kargo: Siparişleriniz aynı gün içinde işleme alınır ve hızla kargoya verilir.
- Uygun Fiyat: Piyasadaki en rekabetçi fiyatlarla kaliteli ürünler sunuyoruz.
- Güvenli Alışveriş: SSL korumalı ödeme sistemi ile güvenli ticaret.
- Geniş Ürün Yelpazesi: Tüm Nextion modelleri ve aksesuarlarını bulabilirsiniz.
- Proje Danışmanlığı: Projelerinize uygun ekran seçimi için ücretsiz danışmanlık.
- Eğitim Materyalleri: Nextion kullanımı hakkında bilgilendirici kaynaklar.
Ürün Hakkında Sıkça Sorulan Sorular
Kapasitif dokunmatik ekran ile dirençli dokunmatik arasındaki farklar nelerdir?
Kapasitif dokunmatik ekran daha hassastır, hafif dokunuşlarla çalışır ve çoklu dokunma (multi-touch) desteği sunar. Dirençli ekranlardan daha uzun ömürlüdür, çizilmeye daha dayanıklıdır. Cam yüzeyi sayesinde daha net görüntü kalitesi sağlar. Ancak eldiven ile kullanılamaz ve maliyeti daha yüksektir.
3.5 inç Nextion K serisi ekranı hangi mikrodenetleyicilerle kullanabilirim?
Arduino platformlarının tümü (UNO, Mega, Nano, Leonardo), ESP8266 ve ESP32 modülleri, Raspberry Pi serisi, STM32 mikrodenetleyicileri, PIC mikrodenetleyicileri ve UART/seri iletişim destekleyen herhangi bir işlemci ile kullanılabilir. Farklı platformlar için hazır kütüphaneler mevcuttur.
32MB dahili hafıza neden önemlidir ve neleri depolayabilir?
32MB hafıza, 40+ karmaşık sayfa, 100+ görsel, 20+ yazı tipi depolayabilir. Yüksek çözünürlüklü grafikler, canlı animasyonlar, detaylı görseller ve kompleks kullanıcı arayüzleri için idealdir. Daha küçük hafızalı ekranlarda mümkün olmayan çok sayfalı karmaşık projeler geliştirebilirsiniz.
K serisi Nextion ekranın GPIO pinleri ne için kullanılır?
8 adet programlanabilir GPIO pin, LED, röle, buton gibi basit bileşenleri doğrudan kontrol etmek için kullanılır. Bazı pinler PWM ve ADC modunu destekler. Harici mikrodenetleyici olmadan basit projeleri tamamen Nextion ile gerçekleştirebilirsiniz. Bu, sistem maliyetini ve karmaşıklığını azaltır.
MicroSD kart yuvası ne amaçla kullanılır?
MicroSD kart, firmware güncellemeleri için TFT dosyalarını yüklemeyi kolaylaştırır. Büyük veri setleri ve çok sayıda görsel depolamak için idealdir. Kullanıcı verileri ve ayarları kaydetmek için kullanılabilir. Görsel içerikleri dinamik olarak değiştirmek istediğiniz projelerde esneklik sağlar.
K serisi RTC özelliği ne işe yarar ve nasıl kullanılır?
RTC (Gerçek Zamanlı Saat), internet bağlantısı olmadan tarih ve saat bilgisini tutar. Zamanlayıcılar, alarmlar, veri kaydı zaman damgası, programlı çalışma için kullanılır. rtc0-rtc6 komutlarıyla saniye, dakika, saat, gün, ay, yıl, haftanın günü değerlerine erişilebilir. Güç kesilse bile zaman bilgisini korur.
Nextion ekrandaki çift parmak dokunma özellikleri nelerdir?
K serisi kapasitif ekran, iki noktaya aynı anda dokunma desteği sunar. Kaydırma (swipe), yakınlaştırma/uzaklaştırma (pinch zoom), çift tıklama gibi hareketleri destekler. Akıllı telefon benzeri kullanıcı deneyimi sağlar. Dokunmatik koordinatlar X1, Y1 ve X2, Y2 değişkenleriyle okunabilir.
Nextion UART haberleşme hızı nasıl ayarlanır?
Nextion editöründe baud rate 2400-921600bps arasında ayarlanabilir. Varsayılan değer 9600bps'dir. Yüksek veri aktarımı için daha yüksek hızlar seçilebilir. Arduino kodunda da aynı baud rate değerini ayarlamalısınız. Proje güncelleme sırasında hızı değiştirebilirsiniz. Microdenetleyici UART hızını desteklemelidir.
