2.8 Inch Nextion Ekran 16MB Dahili Hafıza NX3224K028

2.8 Inch Nextion Ekran 16MB Dahili Hafıza NX3224K028

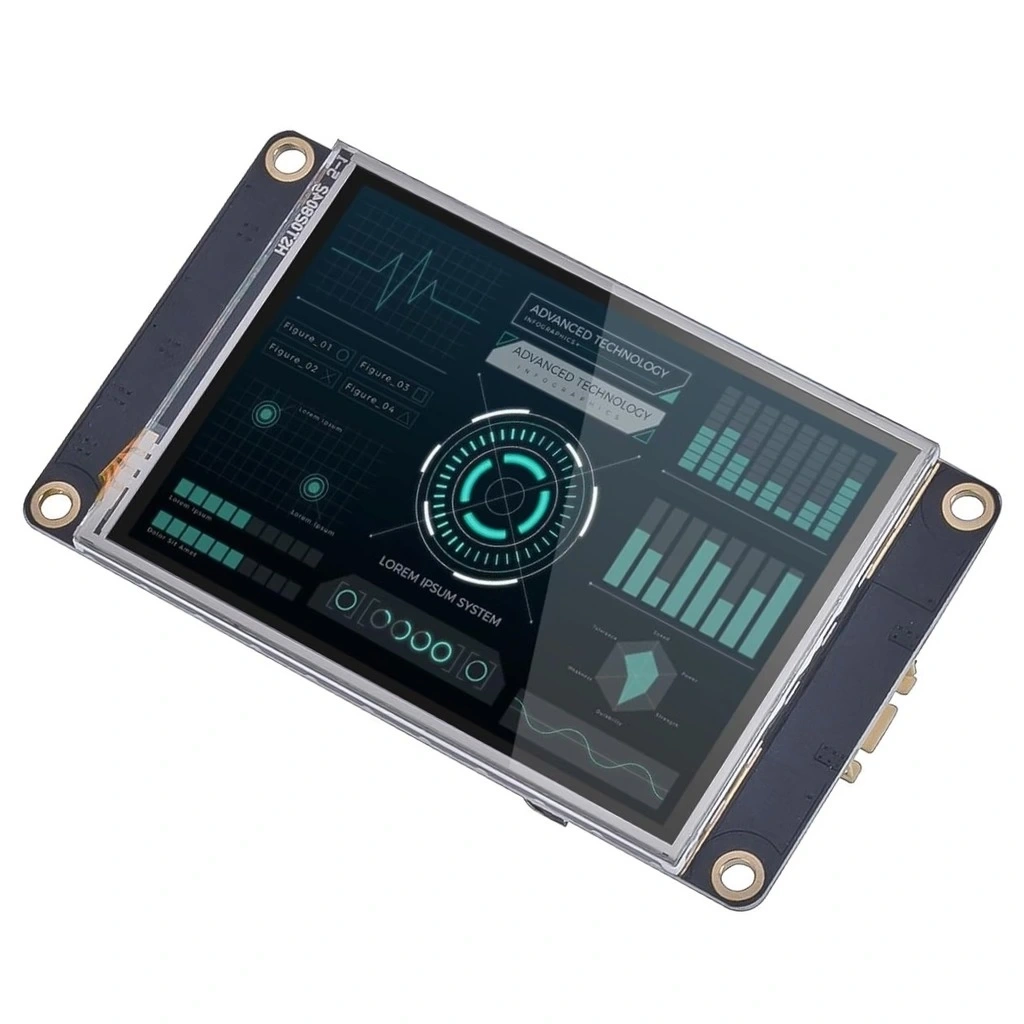

2.8 Inch Nextion Ekran 16MB Dahili Hafıza NX3224K028, mikrodenetleyici projeleriniz için kompakt boyutta güçlü bir dokunmatik HMI (İnsan-Makine Arayüzü) çözümüdür. Bu küçük ama yetenekli ekran, 320x240 piksel çözünürlüğü ve 16MB dahili hafızasıyla, sınırlı alanlarda bile zengin ve etkileşimli kullanıcı arayüzleri oluşturmanıza olanak tanır.

Nextion ekranlar, yalnızca dört pin bağlantısı gerektiren kolay entegrasyonu ve kullanıcı dostu tasarım yazılımı ile mikrodenetleyici projelerinize profesyonel bir arayüz kazandırmanın en pratik yoludur. Dahili işlemcisi sayesinde, ana mikrodenetleyicinin grafik işleme yükünü üstlenerek sistem performansını optimize eder.

Kompakt boyutu ve genişletilmiş 16MB hafızasıyla 2.8 Inch Nextion Ekran, taşınabilir cihazlardan kontrol panellerine, IoT projelerinden gömülü sistemlere kadar geniş bir uygulama yelpazesinde ideal denge sunan bir HMI çözümüdür.

---

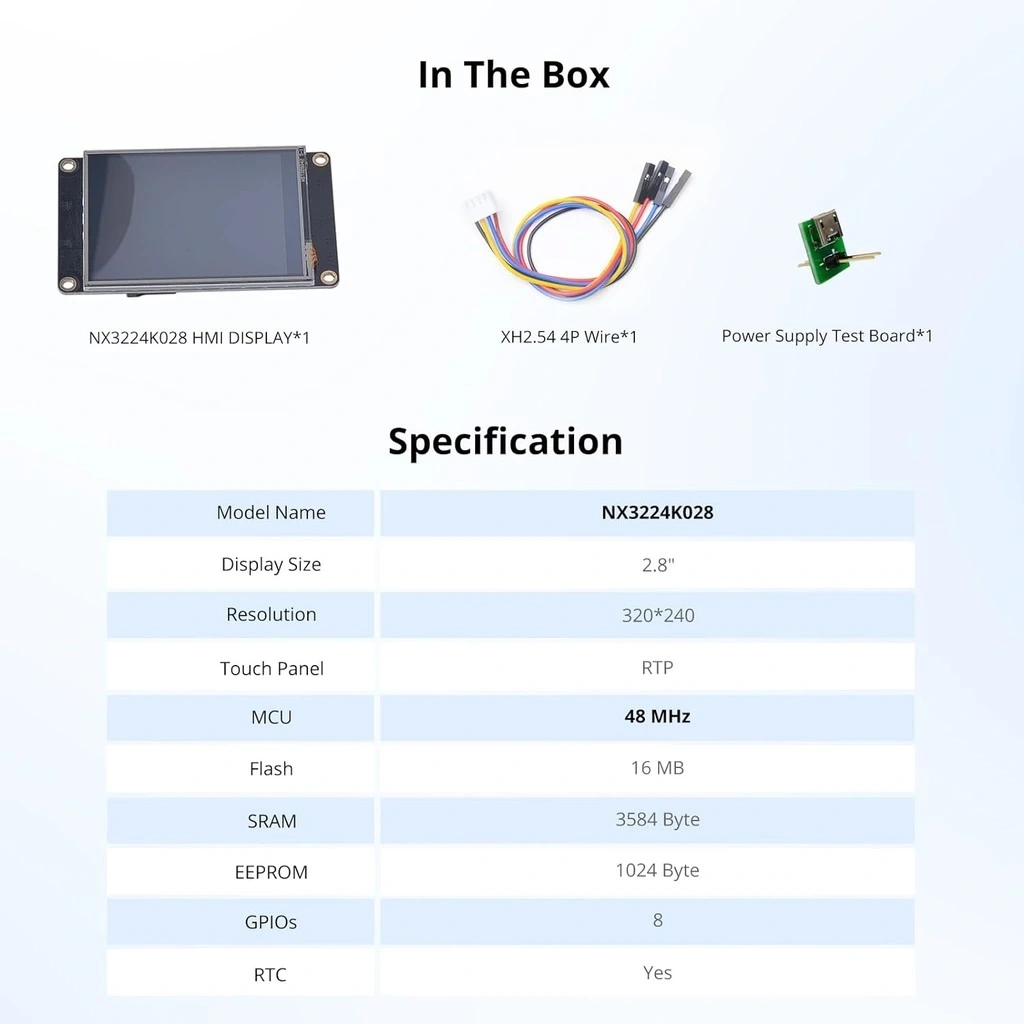

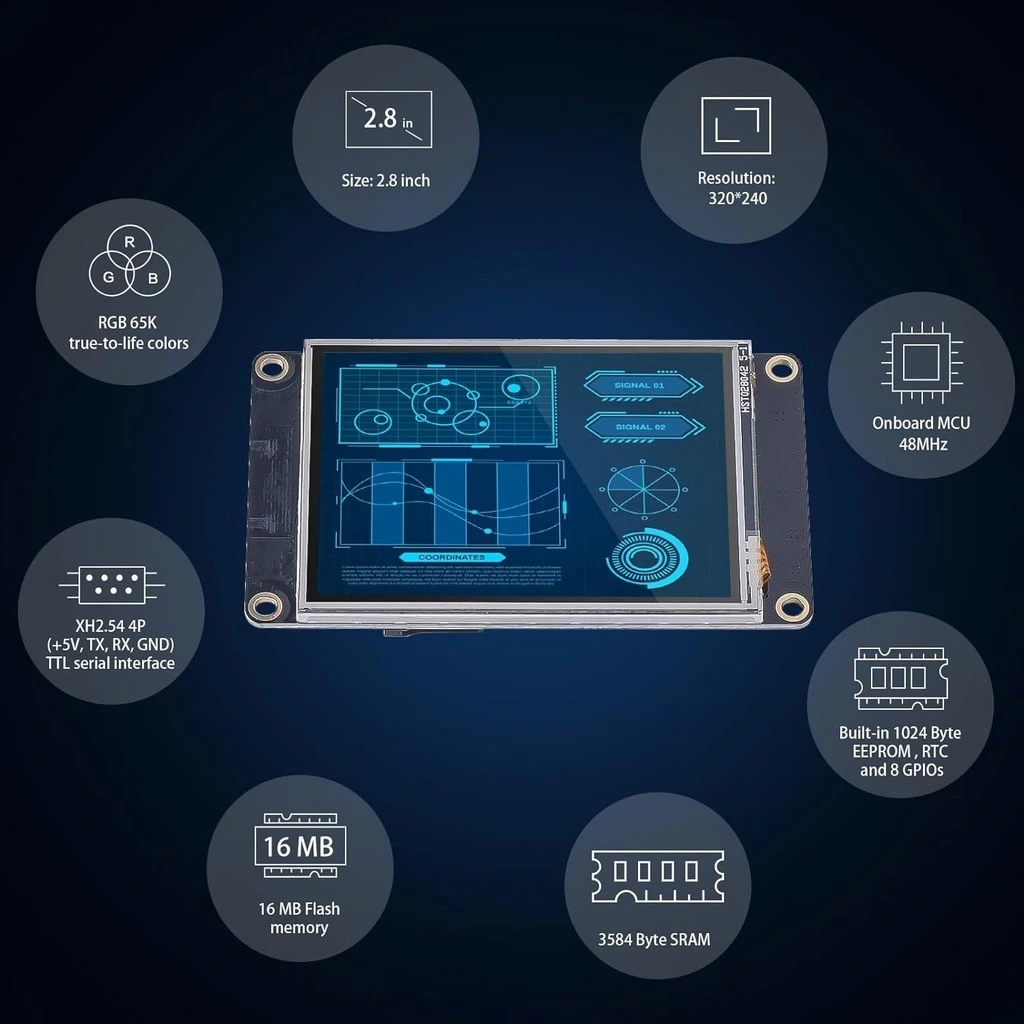

Teknik Özellikler

Bu bölümde 2.8 Inch Nextion ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX3224K028 (Basic Seri)
• Ekran Boyutu: 2.8 inç
• Çözünürlük: 320x240 piksel
• Dokunmatik Teknoloji: Rezistif dokunmatik panel
• Dahili Bellek: 16MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• RAM: 3584 bayt
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~65mA
• Arka Işık: LED, yazılımla ayarlanabilir parlaklık
• Görüş Açısı: Yatay 60°, Dikey 60°
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Boyutlar: 75 x 42.4 x 15.6 mm
• Aktif Ekran Alanı: 57.6 x 43.2 mm
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• MCU Donanımı: Dahili, harici kontrol kartı gerektirmez

---

16MB Hafıza Avantajları

2.8 Inch Nextion ekranın genişletilmiş 16MB dahili hafızasının sağladığı avantajlar.

• Zengin İçerik Desteği: 4MB modellerden 4 kat daha fazla depolama alanı.
• Daha Fazla Sayfa: 12-16 arası orta karmaşıklıkta sayfa depolayabilme.
• Yüksek Kaliteli Görseller: Daha çok ve daha detaylı resim kullanabilme.
• Çoklu Font Desteği: 5-6 farklı yazı tipi ve boyutunu aynı projede kullanabilme.
• Animasyon İmkanı: Kare-kare animasyonlar için yeterli depolama alanı.
• Karmaşık Arayüzler: Daha gelişmiş ve çok sayfalı menü yapıları oluşturabilme.
• Dil Desteği: Çoklu dil seçeneği için gereken metin kaynaklarını saklayabilme.
• İcon Kütüphanesi: Geniş ikon ve sembol seti kullanabilme.
• Zengin Bilgi Ekranları: Daha fazla bilgiyi aynı projede sunabilme.
• Gelecek Genişletmeleri: Arayüz güncellemeleri için fazladan alan sağlama.

---

İdeal Kullanım Alanları

Bu kompakt dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Arduino Projeleri: Hobi elektronik ve DIY uygulamaları
• Taşınabilir Cihazlar: Pil ile çalışan mobil projeler
• Küçük Kontrol Panelleri: Kompakt makine arayüzleri
• IoT Cihazları: Akıllı ev ve endüstriyel IoT projeleri
• Giyilebilir Teknolojiler: Akıllı saat benzeri cihazlar
• Test ve Ölçüm Ekipmanları: Kompakt laboratuvar cihazları
• Hobi Robot Projeleri: Robot kontrol ve durum göstergeleri
• Akıllı Ev Kontrolcüleri: Oda ve cihaz kontrolörleri
• Multimedya Cihazları: MP3 çalar, medya kontrol üniteleri
• Navigasyon Sistemleri: Kompakt GPS ve yön bulma cihazları

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

4MB ve 16MB Modeller Arasındaki Farklar

2.8 Inch Nextion ekranın standart 4MB ve genişletilmiş 16MB modellerinin karşılaştırması.

2.8 Inch Nextion 16MB model, aynı fiziksel boyuttaki standart 4MB versiyonuna göre önemli avantajlar sunar. Bu bellek farkı, projenizin karmaşıklık düzeyini ve zenginliğini doğrudan etkiler.

Bellek Kapasitesi Karşılaştırması:

İki model arasındaki bellek farklılıkları ve etkileri:

• Depolama Kapasitesi: 16MB model, 4MB modele göre 4 kat daha fazla depolama alanı sunar.
• Sayfa Sayısı: 4MB model 4-8 sayfa depolayabilirken, 16MB model 12-16+ sayfa destekler.
• Görsel İçerik: 4MB model 15-25 görsele izin verirken, 16MB model 60-100 görsel depolayabilir.
• Font Çeşitliliği: 4MB model 2-3 yazı tipi desteklerken, 16MB model 5-6 font ailesini barındırabilir.
• Arayüz Karmaşıklığı: 16MB model daha karmaşık ve detaylı arayüzler oluşturmanıza olanak tanır.

Bellek farkı, özellikle çok sayfalı ve zengin görsel içerikli projelerde belirgin avantaj sağlar.

Uygun Kullanım Senaryoları:

Hangi modelin hangi projeler için daha uygun olduğu:

• 4MB Model İçin İdeal Projeler:
  • Basit kontrol arayüzleri
  • Az sayıda sayfa gerektiren uygulamalar
  • Minimum görsel içerik kullanan ekranlar
  • Maliyet odaklı çözümler
• 16MB Model İçin İdeal Projeler:
  • Çok sayfalı menü sistemleri
  • Zengin görsel içerikli arayüzler
  • Çoklu dil desteği gerektiren uygulamalar
  • Gelişmiş kullanıcı deneyimi hedefleyen projeler

Proje gereksinimlerinize göre doğru modeli seçmek, uzun vadede verimliliği artırır.

Bellek Kullanım Örnekleri:

16MB belleğin pratikte sağladığı imkanlar:

• Çoklu Dil Desteği: Aynı arayüzün birden fazla dil versiyonunu saklayabilme.
• Detaylı Grafikler: Yüksek kaliteli ve daha büyük boyutlu görseller kullanabilme.
• Kapsamlı Uygulamalar: Tek bir projede birden fazla fonksiyon barındırabilme.
• Zengin İkon Seti: Çok sayıda ikon ve sembolü projede kullanabilme.
• Gelecek Genişletmeleri: Arayüz güncellemeleri ve eklemeler için yeterli alan.

16MB bellek, kompakt bir ekranda bile daha kapsamlı ve profesyonel arayüzler oluşturmanıza olanak tanır.

---

Kompakt Boyut Avantajları

2.8 Inch Nextion ekranın kompakt boyutunun sağladığı kullanım avantajları.

2.8 inç boyutundaki bu Nextion ekran, düşük güç tüketimi ve minimum alan gereksinimiyle çeşitli projelerde avantaj sağlar.

Taşınabilir Uygulamalar İçin İdeal:

Kompakt boyutun mobil projelerdeki avantajları:

• Düşük Güç Tüketimi: Yaklaşık 65mA ile pil ömrünü uzatır.
• Hafif Yapı: Minimum ağırlık ile taşınabilir cihazlara kolay entegrasyon.
• Küçük Hacim: Dar muhafazalara ve sınırlı alanlara sığabilme.
• El Cihazları: Avuç içi boyutundaki cihazlara uygun ebat.
• Giyilebilir Teknoloji: Akıllı saat benzeri uygulamalar için ideal boyut.

Bu özellikler, hareket halindeyken kullanılacak cihazlar için önemli avantajlar sağlar.

Montaj ve Kurulum Kolaylığı:

Küçük boyutlu ekranın fiziksel entegrasyon avantajları:

• Minimum Alan İhtiyacı: 75 x 42.4 mm boyutları ile dar alanlara montaj imkanı.
• Hafif Ağırlık: Basit montaj elemanları ile sabitlenebilme.
• Panel Montajı: Standart delik açma ile kontrol panellerine entegrasyon.
• Modüler Tasarım: Mevcut sistemlere kolay ekleme yapabilme.
• Esnek Yerleşim: Yatay veya dikey monte edilerek optimum kullanım.

Bu montaj avantajları, projelerin mekanik tasarımını basitleştirir.

Optimum Boyut-Fonksiyon Dengesi:

2.8 inç ekran boyutunun kullanım özellikleri:

• Yeterli Görüntüleme Alanı: 320x240 çözünürlük ile temel bilgileri net gösterme.
• Dokunmatik Kullanım: Parmak ucu veya stylus ile kontrol edilebilir boyut.
• Kompakt Menüler: 4-6 buton için yeterli alan ve okunabilirlik.
• Taşınabilirlik: Minimum alan gereksinimiyle entegre edilebilirlik.
• Maliyet Etkinlik: Daha büyük ekranlara göre daha ekonomik çözüm.

Bu denge, birçok uygulama için ideal bir orta nokta sunar.

---

Arduino ve Mikrodenetleyici Entegrasyonu

2.8 Inch Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanan basit bir bağlantı yöntemi ile çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci oldukça basittir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Temel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pini
  • Nextion RX → Arduino TX pini
• Güç Gereksinimleri: 2.8 inç ekran için Arduino 5V pini genellikle yeterlidir (~65mA).
• Lojik Seviye Uyumu: Nextion 5V TTL seviyesinde çalışır, Arduino ile doğrudan uyumludur.
• Yazılımsal Seri Port: Arduino Uno için SoftwareSerial kütüphanesi ile alternatif pinler kullanılabilir.
• Kablo Uzunluğu: Sinyal bozulmasını önlemek için kısa kablo kullanımı önerilir.

Doğru fiziksel bağlantı, kararlı iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion kütüphanesini yükleme.
• Seri Haberleşme Kurulumu: Uygun baud rate ile seri port başlatma (genellikle 9600).
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için komutlar gönderme.
• Olay Dinleme: Ekrandan gelen dokunmatik olayları ve bildirimleri algılama.
• Veri Formatlama: Sensör verilerini ekranda gösterilebilir formata dönüştürme.

Arduino kod örneği:

#include <SoftwareSerial.h>
#include <Nextion.h>

SoftwareSerial nextion(2, 3); // RX, TX pinleri
Nextion myNextion(nextion, 9600); // Nextion nesnesi

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  myNextion.init(); // Nextion ekranı başlat
}

void loop() {
  // Metin gönderme
  myNextion.setComponentText("t0", "Arduino Bağlandı");

  // Değer gönderme
  int sensorValue = analogRead(A0);
  myNextion.setComponentValue("n0", sensorValue);

  // Ekrandan gelen olayları dinleme
  if (myNextion.listen()) {
    // Olayları işleme
  }

  delay(100);
}

Farklı Mikrodenetleyicilerle Entegrasyon:

Nextion ekranı diğer platformlarla bağlama yöntemleri:

• ESP8266/ESP32: WiFi özellikli projeler için UART iletişimi.
• Raspberry Pi: Python ile seri port üzerinden kontrol.
• STM32: UART portları üzerinden bağlantı ve HAL kütüphanesi ile kontrol.
• PIC ve AVR: Standart UART haberleşmesi ile entegrasyon.
• Diğer Modüller: UART iletişimi destekleyen herhangi bir modül ile uyumlu.

Her platformun kendine özgü kütüphaneleri ve iletişim protokolü detayları vardır.

---

Nextion Editor ve Arayüz Tasarımı

2.8 Inch Nextion ekran için kullanıcı arayüzü tasarlama süreci.

Nextion ekranlar için arayüz tasarımı, kullanıcı dostu Nextion Editor yazılımı ile gerçekleştirilir. Bu yazılım, programlama bilgisi olmayan kullanıcıların bile görsel arayüzler oluşturmasına olanak tanır.

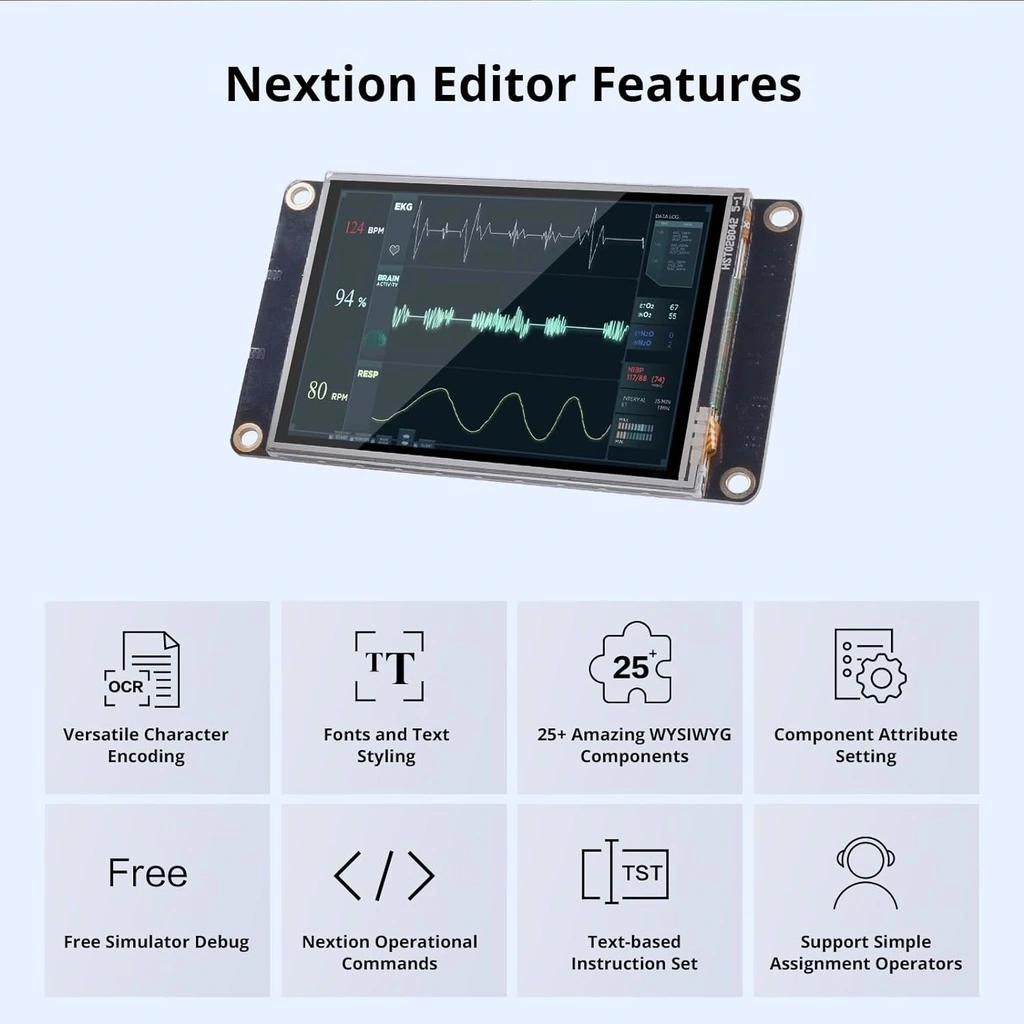

Nextion Editor Temelleri:

Tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Görsel bileşenleri kolayca ekrana yerleştirme imkanı.
• Bileşen Kütüphanesi: Butonlar, metin kutuları, göstergeler, resimler ve diğer kontroller.
• Çoklu Sayfa Desteği: Farklı ekranlar ve menüler tasarlama imkanı.
• Olay Programlama: Dokunma olaylarını ve sayfa geçişlerini kodlama.
• Simülatör: Tasarımları bilgisayarda test edebilme.

Nextion Editor ücretsiz olarak indirilebilir ve Windows işletim sistemlerinde çalışır.

2.8 İnç Ekran İçin Tasarım İpuçları:

Küçük ekrandan maksimum verim alma yöntemleri:

• Buton Boyutlandırma: En az 7-8mm (30-40 piksel) boyutunda dokunmatik alanlar.
• Font Seçimi: 14-16pt altına düşmeyen, okunaklı yazı tipleri.
• Ekran Alanı Kullanımı: Minimum boşluk bırakarak verimliliği artırma.
• Renk Kontrastı: Okunabilirlik için yüksek kontrastlı renk şemaları.
• Basit Navigasyon: Az sayıda düğme ile kolay gezinme yapısı.

320x240 çözünürlük, sınırlı ama kullanılabilir bir tasarım alanı sunar.

16MB Bellek İçin Optimizasyon:

Genişletilmiş belleği verimli kullanma stratejileri:

• Görsel Varlıklar: 16MB kapasiteyi kullanarak daha kaliteli ve çeşitli görseller ekleyebilirsiniz.
• Sayfa Yapısı: Arayüzü mantıksal gruplara ayırarak çoklu sayfa tasarımı yapabilirsiniz.
• Multimedya Kullanımı: İkon kütüphaneleri ve daha büyük görseller kullanabilirsiniz.
• Çoklu Dil Desteği: Farklı dil versiyonları için ek metin depolayabilirsiniz.
• Aşamalı Açığa Çıkarma: Kullanıcı ilerledikçe daha fazla içerik gösterebilirsiniz.

16MB hafıza, kompakt ekranda bile karmaşık ve zengin arayüzler oluşturmanıza olanak tanır.

Arayüz Tasarım İş Akışı:

Basitten karmaşığa tasarım süreci:

• Planlama: Gerekli ekranların ve işlevlerin belirlenmesi.
• Sayfa Yapısı: Ana ekran ve alt menülerin organizasyonu.
• Taslak Tasarım: Bileşenlerin kaba yerleşiminin planlanması.
• Bileşen Ekleme: Butonlar, metin alanları ve göstergelerin yerleştirilmesi.
• Görsel Tasarım: Renk, yazı tipi ve stil ayarlarının yapılması.

Sistematik yaklaşım, ekran boyutu kısıtlaması olan projeler için özellikle önemlidir.

---

Rezistif Dokunmatik Teknoloji

2.8 Inch Nextion ekranın rezistif dokunmatik panel teknolojisinin özellikleri ve avantajları.

NX3224K028 model Nextion ekranda kullanılan rezistif dokunmatik teknoloji, çeşitli kullanım senaryoları için belirli avantajlar sunar.

Rezistif Dokunmatik Çalışma Prensibi:

Rezistif ekranların temel çalışma mekanizması:

• Katmanlı Yapı: İki iletken katmanın birbirine temas etmesi prensibine dayanır.
• Basınç Algılama: Dokunuşla uygulanan basınç, iki katmanın temas noktasını belirler.
• Konum Tespiti: Temas noktasındaki elektriksel direnç değişimi ile x-y koordinatları hesaplanır.
• Fiziksel Temas: Herhangi bir nesne ile basınç uygulandığında çalışır.
• Tek Nokta Algılama: Genellikle tek bir dokunuş noktasını algılayabilir.

Bu çalışma prensibi, rezistif ekranların çeşitli ortamlarda güvenilir şekilde kullanılabilmesini sağlar.

Rezistif Teknolojinin Avantajları:

Bu dokunmatik teknolojinin sunduğu faydalar:

• Evrensel Nesne Algılama: Eldiven, kalem, tırnak veya herhangi bir nesneyle kullanılabilir.
• Maliyet Etkinlik: Kapasitif ekranlara göre daha ekonomik çözüm sunar.
• Çevresel Direnç: Toz, nem ve hafif su damlalarından etkilenmeden çalışır.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arasında güvenilir çalışma.
• Endüstriyel Ortam Uyumluluğu: Zorlu çalışma koşullarında dayanıklılık gösterir.

Bu özellikler, rezistif ekranları endüstriyel ve özel kullanım alanları için ideal kılar.

Kullanım İpuçları:

Rezistif ekrandan maksimum verim alma yöntemleri:

• Kalibrasyon: En iyi dokunmatik hassasiyet için periyodik kalibrasyon yapılması.
• Dokunma Tekniği: Hafif ama kararlı bir basınç uygulanması.
• Buton Boyutlandırma: En az 7-8mm çapında dokunma alanları tasarlanması.
• Stylus Kullanımı: Hassas işlemler için yumuşak uçlu stylus kalem kullanılması.
• Ekran Koruma: Uzun ömür için ekran koruyucu film kullanılması.

Doğru kullanım teknikleri, rezistif ekranın ömrünü ve performansını artırır.

---

Proje Örnekleri ve Uygulama Alanları

2.8 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Kompakt boyutu, düşük güç tüketimi ve genişletilmiş 16MB hafızasıyla bu Nextion ekran, çeşitli proje türleri için idealdir.

Arduino ve Hobi Projeleri:

Elektronik hobi uygulamaları:

• Akıllı Ev Kontrol Paneli: Aydınlatma, sıcaklık ve cihaz kontrolü için merkezi arayüz.
• Hava İstasyonu: Sıcaklık, nem, basınç verilerini görselleştiren kompakt ekran.
• Robot Kontrol Ünitesi: Hareket kontrolü ve durum izleme arabirimi.
• Dijital Müzik Çalar: MP3 modülü ile entegre edilmiş medya kontrolcüsü.
• Sera Otomasyon Sistemi: Bitki yetiştirme koşullarını izleme ve kontrol merkezi.

16MB bellek, bu Arduino projelerinde daha zengin görsel içerik sunma imkanı sağlar.

Taşınabilir ve Giyilebilir Cihazlar:

Mobil kullanım için fikirler:

• Akıllı Saat Prototipi: Zaman, bildirim ve sensör verilerini gösteren giyilebilir cihaz.
• Taşınabilir Veri Kaydedici: Saha ölçümleri için kompakt veri toplama terminali.
• GPS Navigasyon Cihazı: Kompakt yol gösterici ve konum izleyici.
• Sağlık Monitörü: Nabız, oksijen seviyesi, adım sayısı gibi verileri takip eden ekran.
• Uzaktan Kumanda: Drone, RC araçlar veya ev sistemleri için kontrol ünitesi.

Düşük güç tüketimi ve kompakt boyut, taşınabilir uygulamalar için idealdir.

Endüstriyel ve Ticari Uygulamalar:

Profesyonel kullanım senaryoları:

• Mini Kontrol Paneli: Küçük makineler ve cihazlar için operatör arayüzü.
• Test Ekipmanları: Elektronik test cihazları için kullanıcı arayüzü.
• Üretim İzleme Terminali: Proses parametre ve durumlarını görüntüleme ekranı.
• Envanter Takip Cihazı: Barkod okuyucu ile entegre stok kontrol terminali.
• Satış Noktası Terminali: Küçük işletmeler için kompakt POS ekranı.

16MB hafıza, endüstriyel uygulamalarda daha detaylı bilgi gösterimi sağlar.

Eğitim ve Eğlence Projeleri:

Eğitim ve eğlence amaçlı fikirler:

• Eğitim Aracı: İnteraktif öğrenme platformları için dokunmatik arayüz.
• Mini Oyun Konsolu: Basit oyunlar için dokunmatik kontrol paneli.
• Etkileşimli Bilgi Terminali: Öğrenciler için eğitim içeriği sunan terminal.
• Multimedya Kontrolcüsü: Ev sinema sistemleri için kumanda merkezi.
• Simülatör Paneli: Eğitim amaçlı simülasyon kontrolü ve gösterimi.

Genişletilmiş hafıza, eğitim içerikleri için daha zengin görsel kaynaklar sunma imkanı sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

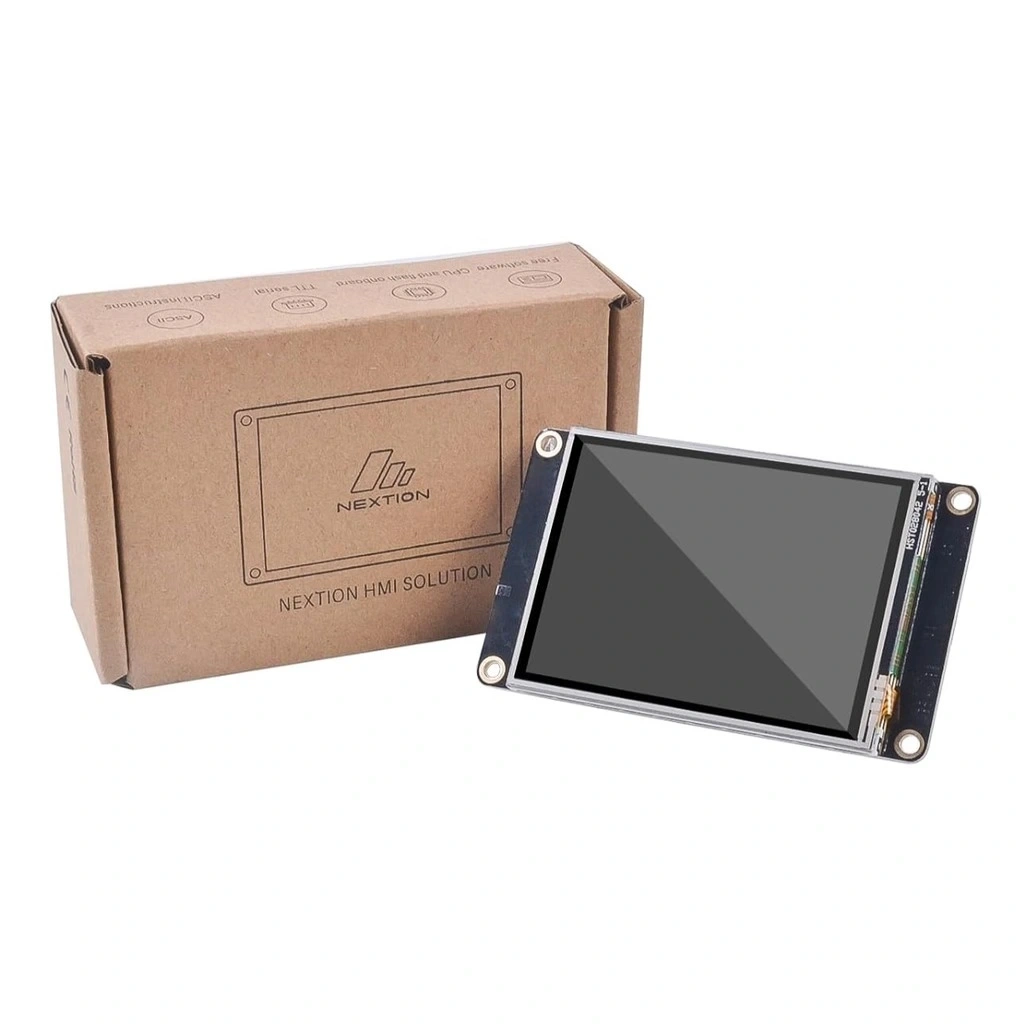

• 1 x 2.8 Inch Nextion Ekran (16MB Dahili Hafıza NX3224K028)
• 1 x 4-Pin Bağlantı Kablosu
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
