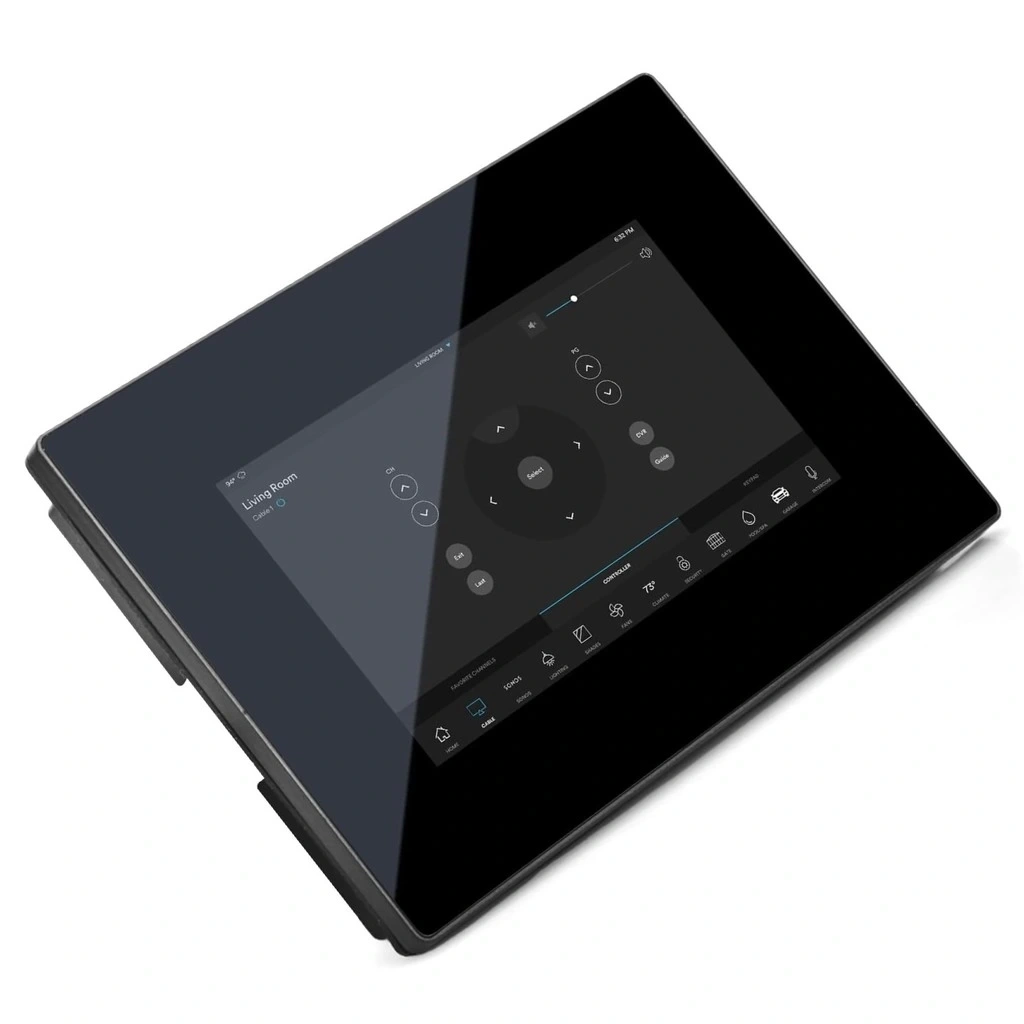

7.0 Inch Nextion Muhafaza Kasalı NX8048P070-011C-Y

7.0 Inch Nextion Muhafaza Kasalı NX8048P070-011C-Y

7.0 Inch Nextion Muhafaza Kasalı NX8048P070-011C-Y, elektronik projeleriniz için özel olarak tasarlanmış, koruyucu plastik muhafaza ile birlikte gelen gelişmiş bir HMI (İnsan-Makine Arayüzü) çözümüdür. Bu ürün, 7 inç ekran boyutu ve dayanıklı muhafazasıyla hem yeterli ekran alanı sunar hem de projenizi dış etkenlerden korur.

Hazır muhafaza ile birlikte gelen bu Nextion ekran, montaj ve kurulum sürecini önemli ölçüde kolaylaştırır. Koruyucu kasa, ekranı toz ve diğer çevresel etkenlerden korurken, profesyonel bir görünüm sağlar. 800x480 piksel çözünürlüğe sahip geniş ekranı, kullanıcı arayüzleriniz için yeterli alan sağlar ve seri port üzerinden arduino gibi mikrodenetleyicilere kolayca bağlanabilir.

Sağlam yapısı ve kullanıma hazır tasarımı ile 7.0 Inch Nextion Muhafaza Kasalı Ekran, endüstriyel uygulamalardan hobi projelerine kadar geniş bir yelpazede kullanım imkanı sunar. Muhafaza kasası, ekranın ömrünü uzatırken profesyonel bir görünüm sağlayarak projelerinize değer katar.

---

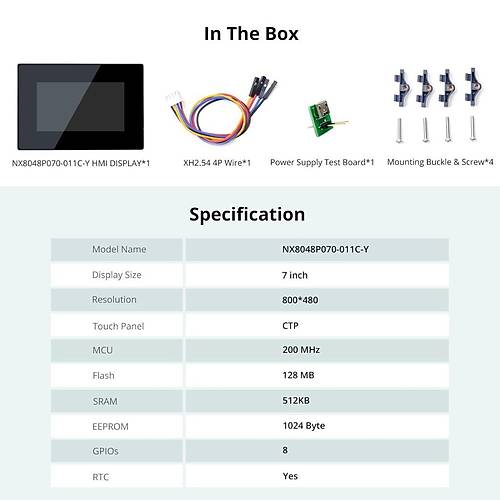

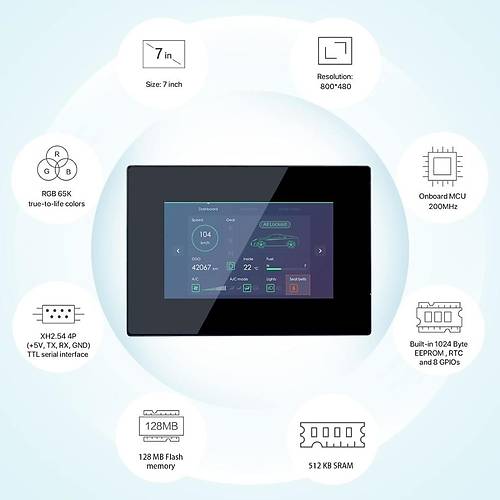

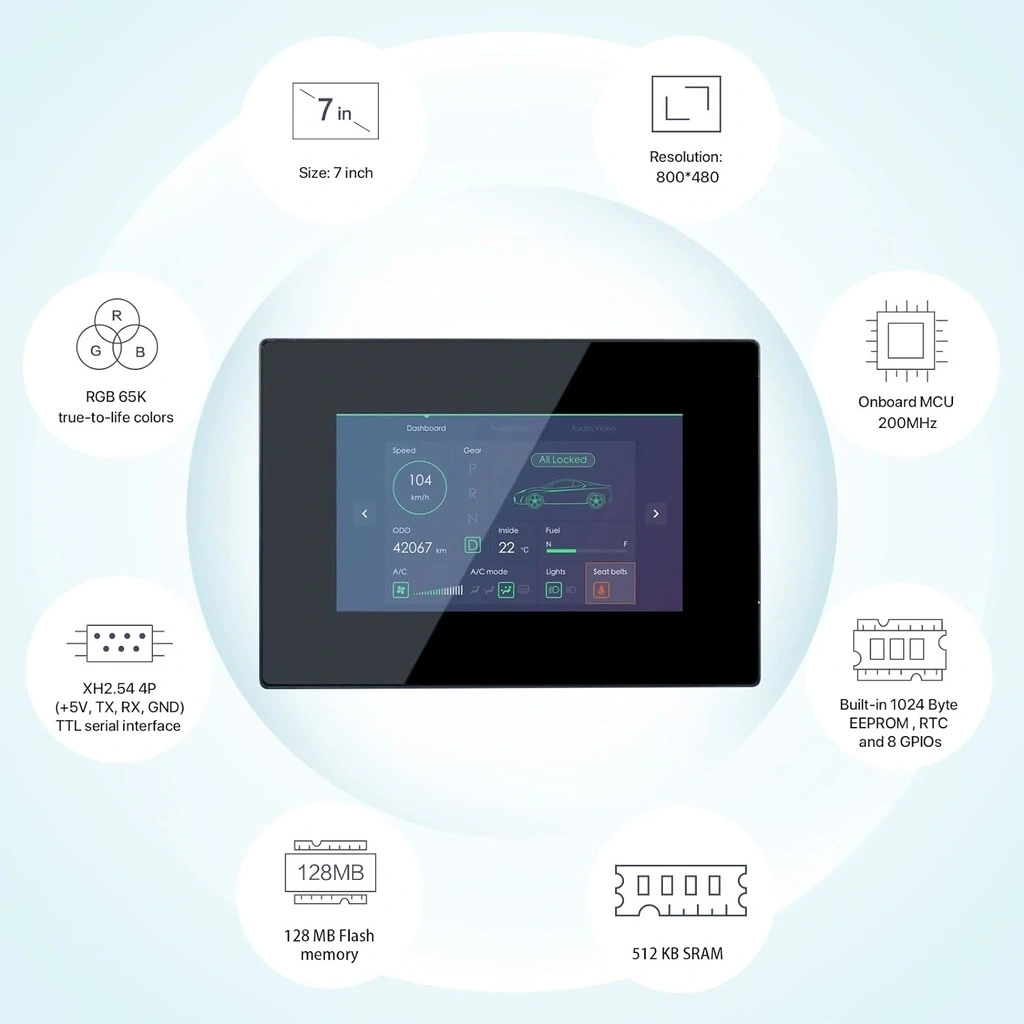

Teknik Özellikler

Bu bölümde 7.0 Inch Nextion Muhafaza Kasalı ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX8048P070-011C-Y (Muhafaza Kasalı Basic Seri)
• Ekran Boyutu: 7.0 inç
• Çözünürlük: 800x480 piksel
• Dokunmatik Teknoloji: Rezistif (Dirençli) dokunmatik panel
• Dahili Bellek: 16MB Flash
• İşlemci: 48MHz Cortex M0+ CPU
• Arayüz: 4-pin TTL Seri port (VCC, GND, TX, RX)
• Baud Rate: 2400-115200 bps (varsayılan: 9600)
• Çalışma Voltajı: 5V DC (±10%)
• Çalışma Akımı: ~85mA
• Muhafaza Malzemesi: Dayanıklı plastik kasa
• SD Kart Yuvası: Var (arayüz yükleme için)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Muhafaza Boyutları: Yaklaşık 204 x 130 x 21 mm
• Aktif Ekran Alanı: 154.08 x 85.92 mm
• Montaj Seçenekleri: Düz yüzey montajı, duvar montajı
• Görüntü: 65K (RGB 16 bit) renk derinliği
• Tazeleme Hızı: 55-65 FPS
• Koruma Sınıfı: IP51 (ön panel)

---

Muhafaza Kasası Avantajları

Muhafaza kasası ile gelen Nextion ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Fiziksel Koruma: Ekranı düşme, çarpma ve darbelerden korur.
• Toz ve Nem Direnci: Temel seviyede toz ve neme karşı koruma sağlar.
• Kolay Montaj: Hazır montaj delikleri ile farklı yüzeylere sabitlenebilir.
• Profesyonel Görünüm: Projelere bitmiş ürün görünümü kazandırır.
• Estetik Tasarım: Şık siyah muhafaza ile her ortama uyum sağlar.
• Kablo Yönetimi: Bağlantı kablolarını düzenli tutmayı sağlar.
• Uzun Ömür: Ekranı çizilme ve aşınmadan koruyarak kullanım ömrünü uzatır.
• Taşıma Kolaylığı: Muhafaza sayesinde ekranı güvenle taşıma imkanı.
• Isı Dağılımı: Dengeli ısı dağılımı sağlayarak ekran ömrünü uzatır.
• Hazır Çözüm: Ekstra kasa tasarımı gerektirmeden kullanıma hazır.

---

İdeal Kullanım Alanları

Bu muhafazalı dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Sistemleri: Fabrika ve üretim otomasyonu
• Akıllı Ev Kontrol Panelleri: Ev otomasyonu merkezi

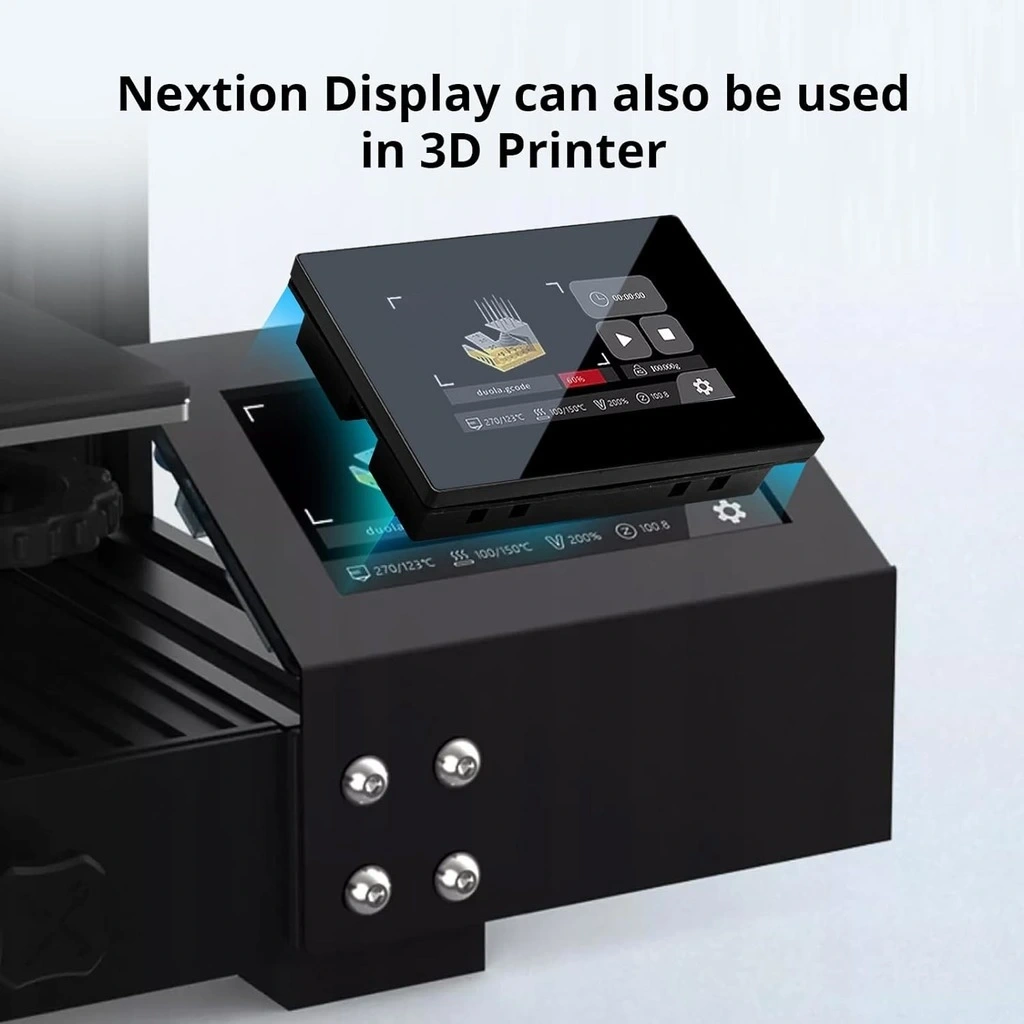

• 3D Yazıcı Kontrol Ünitesi: Gelişmiş yazıcı arayüzü
• CNC Makineleri: Operatör kontrol paneli
• Elektronik Laboratuvarları: Test ve ölçüm sistemleri
• Eğitim Ekipmanları: İnteraktif eğitim cihazları
• IoT Veri Görselleştirme: Sensör verilerini izleme paneli
• Sergi ve Sunum Sistemleri: İnteraktif bilgi ekranları
• Medikal Cihazlar: Hasta bilgi ve izleme ekranları
• Kiosk Uygulamaları: Bilgi ve sipariş terminalleri

---

Montaj ve Kullanım İpuçları

Muhafazalı Nextion ekrandan maksimum verim almak için montaj ve kullanım önerileri.

---

Muhafaza Kasası Yapısı ve Montaj Seçenekleri

Muhafaza kasasının teknik özellikleri ve farklı montaj imkanları hakkında detaylı bilgi.

7.0 Inch Nextion Muhafaza Kasalı ekranın koruyucu kasası, ekranı dış etkenlerden korurken çeşitli montaj seçenekleri sunarak projelerde kullanımı kolaylaştırır.

Muhafaza Tasarımı ve Yapısı:

Kasanın fiziksel özellikleri ve malzeme detayları:

• Malzeme Özellikleri: Dayanıklı, ısıya dirençli ABS plastik yapı.
• Ergonomik Tasarım: Kullanımı kolaylaştıran açılı ön panel yapısı.
• Koruma Detayları: Ön panel için sıçrama ve toz koruması (IP51).
• Kablo Girişleri: Arkada yer alan kablo geçiş kanalları ve strain relief.
• Renk: Profesyonel görünüm için mat siyah renk.

Muhafaza, ekranı günlük kullanımın zorluklarından koruyarak uzun ömürlü olmasını sağlar.

Montaj Seçenekleri:

Farklı kurulum senaryoları için muhafaza montaj alternatifleri:

• Duvar Montajı: Kasanın arka kısmındaki montaj delikleri ile duvara sabitlenebilir.
• Masa Üstü Kullanım: Kaymayı önleyen taban tasarımı ile düz yüzeylerde kullanılabilir.
• Panel Montajı: Kontrol panellerine entegre edilebilir yapı.
• DIN Ray Montajı: Opsiyonel adaptörle endüstriyel DIN raylarına montaj imkanı.
• Ayarlanabilir Açı: Bazı montaj pozisyonlarında görüş açısını optimize etme imkanı.

Bu esneklik, ekranın farklı uygulama senaryolarına adapte edilmesini sağlar.

Bağlantı Noktaları ve Erişim:

Muhafazanın sağladığı bağlantı ve erişim özellikleri:

• Konnektör Erişimi: 4-pin konnektöre muhafaza üzerindeki özel açıklıktan kolay erişim.
• SD Kart Yuvası: Firmware güncellemeleri için muhafazada SD kart erişim kapağı.
• Güç Bağlantısı: 5V güç girişi için özel tasarlanmış bağlantı noktası.
• Reset Butonu: Gerektiğinde ekranı sıfırlamak için kolay erişilebilir buton.
• Havalandırma: Optimum çalışma sıcaklığı için tasarlanmış havalandırma kanalları.

Bu erişim noktaları, kullanım kolaylığını korurken ekranı çevresel etkenlerden korur.

---

Arduino ve Mikrodenetleyici Entegrasyonu

Muhafazalı Nextion ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion muhafazalı ekran, seri iletişim protokolü sayesinde çeşitli mikrodenetleyicilerle kolayca entegre edilebilir. Ekranın muhafaza içinde bulunması, bağlantıları korurken profesyonel görünüm sağlar.

Arduino ile Bağlantı:

Arduino platformuyla entegrasyon adımları:

• Fiziksel Bağlantı:
  • Nextion VCC → Arduino 5V
  • Nextion GND → Arduino GND
  • Nextion TX → Arduino RX pin
  • Nextion RX → Arduino TX pin
• Güç Kaynağı: Arduino'nun 5V çıkışı yerine harici güç kaynağı kullanılması önerilir.
• Kablo Yönlendirme: Muhafazadaki kablo kanallarını kullanarak düzenli bağlantı.
• Kablolama: Muhafaza içinde ideal kablo uzunluğu ve düzeni sağlama.
• Bağlantı Sabitleme: Kabloların muhafaza içinde güvenli şekilde sabitlenmesi.

Muhafaza, Arduino ile yapılan bağlantıları dış etkenlerden korur.

Yazılım Entegrasyonu:

Nextion ekranı programlama ve kontrol etme:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion kütüphanesini yükleme.
• Seri İletişim: SoftwareSerial veya HardwareSerial ile iletişim kurma.
• Veri Gönderme: Ekran üzerindeki bileşenleri güncellemek için komut gönderme.
• Dokunmatik Olayları: Ekrandan gelen dokunmatik bilgileri alma ve işleme.
• Baud Rate Ayarı: Varsayılan 9600 baud rate ile başlayıp gerekirse hızlandırma.

Arduino kod örneği:

#include <Nextion.h>
#include <SoftwareSerial.h>

// RX, TX pinlerini tanımla
SoftwareSerial nexSerial(2, 3);

// Nextion nesnesi oluştur
Nextion myNextion(nexSerial, 9600);

void setup() {
  Serial.begin(9600);
  nexSerial.begin(9600);
  myNextion.init();
}

void loop() {
  // Ekrana metin gönderme
  myNextion.setComponentText("t0", "Merhaba Dünya");

  // Ekrandan gelen verileri dinleme
  if (myNextion.listen()) {
    // Dokunmatik olayları işleme
  }

  delay(100);
}

Diğer Mikrodenetleyicilerle Entegrasyon:

Alternatif platformlarla Nextion kullanımı:

• ESP8266/ESP32: WiFi özellikli projeler için ideal entegrasyon.
• Raspberry Pi: Python ile Nextion kontrolü için seri port kullanımı.
• STM32: Yüksek performanslı uygulamalar için UART bağlantısı.
• PIC ve AVR: Temel mikrodenetleyicilerle seri iletişim kurulumu.
• Diğer Modüller: UART destekleyen herhangi bir işlemci veya modül.

Muhafazalı yapı, farklı platformlarla entegrasyonda kablo düzeni ve koruma sağlar.

---

Basic Seri Nextion Özellikleri

NX8048P070-011C-Y modelin bağlı olduğu Basic serisi Nextion ekranların teknik özellikleri.

Muhafaza kasalı bu Nextion ekran, Basic seriye ait olup maliyet-performans dengesi sunan bir HMI çözümüdür. Basic seri, temel arayüz ihtiyaçları için yeterli fonksiyonalite sağlar.

İşlemci ve Performans:

Basic serinin teknik altyapısı:

• İşlemci: 48MHz Cortex M0+ CPU, standart HMI uygulamaları için yeterli.
• Bellek: 16MB Flash bellek, orta boyutlu arayüz projeleri için uygun.
• RAM: Sınırlı RAM kapasitesi ile temel işlevleri destekler.
• Tazeleme Hızı: 55-65 FPS arasında, akıcı arayüz deneyimi sunar.
• Komut İşleme: Temel Nextion komut seti ile standart işlemler gerçekleştirir.

Bu özellikler, çoğu kullanıcı arayüzü projesi için yeterli performans sunar.

Arayüz Tasarım Kapasitesi:

Basic serinin sunduğu tasarım imkanları:

• Komponent Desteği: Butonlar, metin kutuları, göstergeler gibi temel UI elemanları.
• Sayfa Kapasitesi: 16MB bellek ile makul sayıda sayfa ve eleman depolanabilir.
• Grafik İşleme: 65K renk derinliği ile yeterli görsel kalite.
• Font Desteği: Çeşitli boyutlarda yazı tipleri kullanılabilir.
• Animasyon Kapasitesi: Temel animasyonlar için yeterli, karmaşık animasyonlarda limitli.

Basic seri, maliyet etkin bir çözüm sunarken temel HMI fonksiyonlarını karşılar.

Enhanced ve Intelligent Serilerle Karşılaştırma:

Üst segmentlere göre farklar:

• Enhanced Seriye Göre: Enhanced seride daha fazla RAM, GPIO pinleri ve RTC bulunur.
• Intelligent Seriye Göre: Intelligent seride çok daha güçlü işlemci, daha büyük bellek ve gelişmiş komut seti mevcuttur.
• Programlama Esnekliği: Basic seride daha basit komut seti, üst serilerde daha kapsamlı programlama imkanları.
• Özel Donanım: Basic seride GPIO yok, diğer serilerde genişletme pinleri mevcut.
• Fiyat-Performans: Basic seri en maliyet etkin çözüm, minimal gereksinimler için ideal.

Bu karşılaştırma, proje gereksinimlerinize uygun Nextion modeli seçmenize yardımcı olabilir.

---

Proje Örnekleri ve Uygulama Senaryoları

Muhafazalı 7.0 Inch Nextion ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Dayanıklı muhafazası ve 7 inç ekranı ile NX8048P070-011C-Y model, çeşitli alanlarda kullanılabilecek etkili bir HMI çözümüdür.

Endüstriyel Otomasyon Projeleri:

Üretim ve otomasyon uygulamaları:

• Makine Kontrol Paneli: CNC veya üretim makineleri için operatör arayüzü.
• Proses Monitörü: Endüstriyel süreçlerde parametre izleme ve ayarlama paneli.
• Üretim Veri Görselleştirme: Fabrika verimlilik ve kalite verilerini gösteren ekran.
• Otomasyon Kontrol Merkezi: Konveyör, motor ve sensör kontrolü sağlayan merkezi HMI.
• Bakım Arayüzü: Teknik ekip için cihaz tanılama ve bakım bilgisi ekranı.

Muhafazanın endüstriyel ortamlarda sağladığı koruma, bu uygulamalar için idealdir.

Akıllı Ev ve Bina Otomasyonu:

Yaşam alanlarında kullanım senaryoları:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini (aydınlatma, ısıtma, güvenlik) yöneten panel.
• Akıllı Oda Kontrolörü: Oda bazlı iklimlendirme ve aydınlatma kontrolü.
• Multimedya Kumandası: Ev eğlence sistemleri için dokunmatik kontrol merkezi.
• Enerji İzleme Ekranı: Ev enerji tüketim analizi ve optimizasyon paneli.
• Güvenlik Kontrol Merkezi: Kamera, alarm ve erişim sistemleri yönetim ekranı.

Şık muhafaza tasarımı, ev ortamında estetik görünüm sağlar.

Maker ve Eğitim Projeleri:

DIY ve eğitim amaçlı uygulamalar:

• 3D Yazıcı Kontrolcüsü: Gelişmiş yazıcı yönetim ve izleme arayüzü.
• Laboratuvar Test Ekipmanı: Öğrenciler için interaktif deney kontrol paneli.
• Akıllı Tarım Sistemi: Sera ve bitki yetiştirme otomasyonu kontrol merkezi.
• Robot Kontrol Ünitesi: Robotik projelerde dokunmatik kumanda merkezi.
• Eğitim Simülatörü: Teknik konuları öğretmek için görsel arayüz.

Hazır muhafaza, prototip süresini kısaltarak projeleri hızlandırır.

Ticari ve Perakende Uygulamaları:

İş dünyasında kullanım alanları:

• Sipariş Terminali: Restoran veya perakende satış noktası ekranı.
• Bilgi Kiosku: Müşteriler için ürün bilgisi ve yönlendirme terminali.
• Toplantı Odası Kontrolörü: Konferans sistemleri ve oda ekipmanları kontrolü.
• Müşteri Geri Bildirim Terminali: Anket ve değerlendirme toplama ekranı.
• Dijital Menü Panosu: Restoran veya kafeler için interaktif menü ekranı.

Dayanıklı muhafaza, yoğun kullanımda ekranı koruyarak ticari ömrünü uzatır.

---

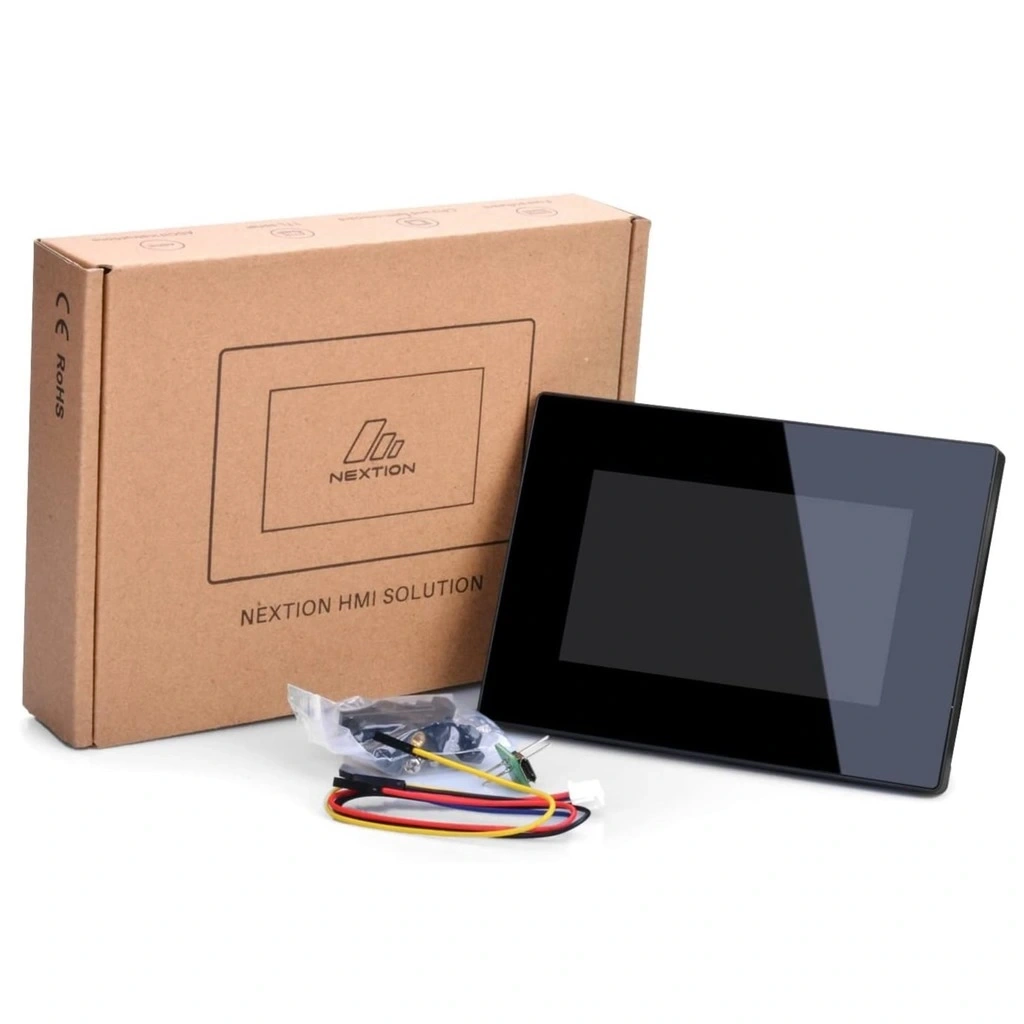

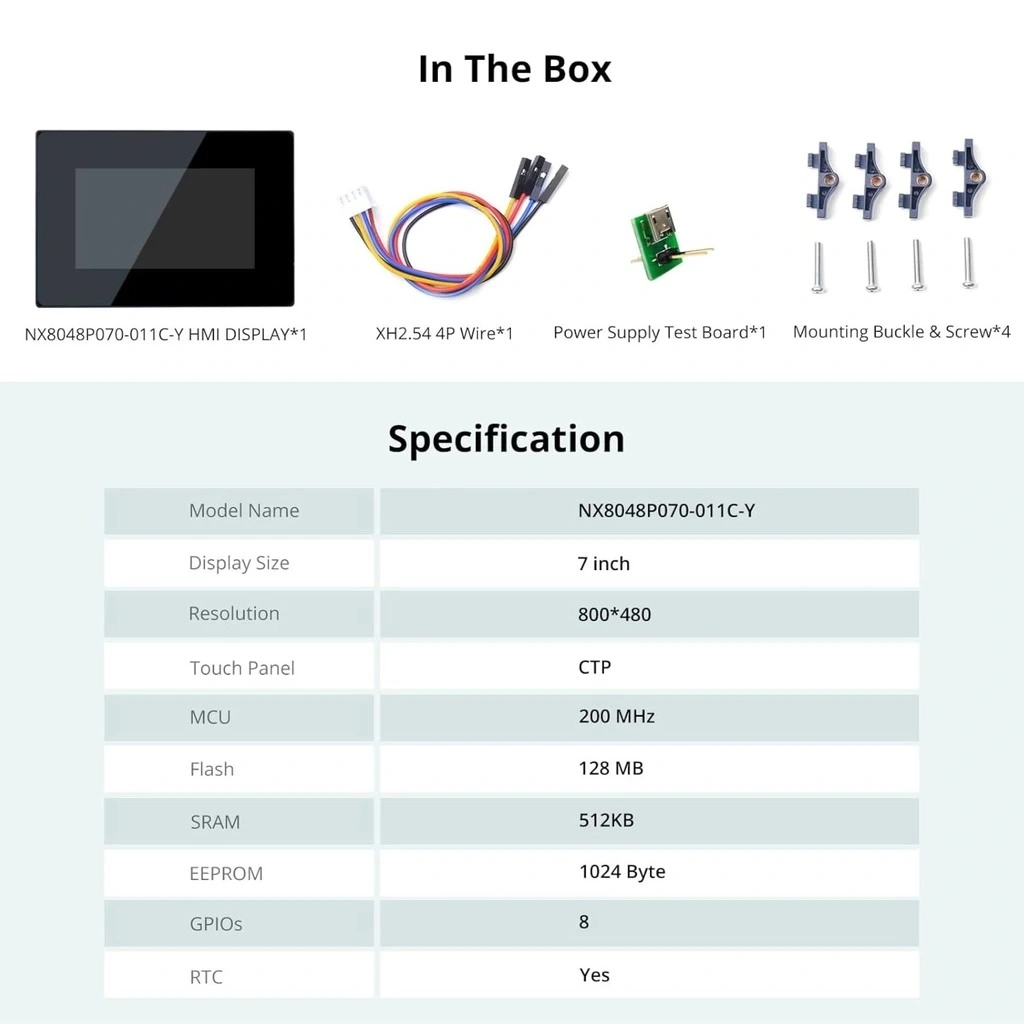

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 7.0 Inch Nextion Dokunmatik Ekran (Muhafaza Kasalı NX8048P070-011C-Y)
• 1 x 4-Pin Bağlantı Kablosu
• 1 x Montaj Vidaları Seti
• 1 x Kullanım Kılavuzu

---
