4.3 Inch Nextion Dokunmatik Kasalı NX4827P043-011C-Y

4.3 Inch Nextion Dokunmatik Kasalı (NX4827P043-011C-Y)

4.3 Inch Nextion Dokunmatik Ekran Kasalı model, elektronik projelerinize profesyonel bir görünüm kazandırmak için tasarlanmış, kullanıma hazır bir HMI (İnsan-Makine Arayüzü) çözümüdür. 480x272 piksel çözünürlük ve 65K renk derinliği sunan bu ekran, dahili kasası sayesinde montaj gerektirmeden doğrudan kullanılabilir.

Dirençli dokunmatik panel teknolojisiyle donatılmış bu ekran, endüstriyel ortamlarda eldiven ile kullanıma olanak tanır. Dahili işlemcisi sayesinde ana mikrodenetleyicinizi grafik işleme yükünden kurtarır ve sadece 4 pin ile bağlantı kurarak minimum kablolama karmaşası sunar. Arka standı sayesinde masa üstü kullanım için ideal olan bu ekran, opsiyonel olarak duvara da monte edilebilir.

Akıllı ev otomasyonundan endüstriyel kontrol sistemlerine, medikal cihazlardan robotik projelere kadar geniş bir kullanım alanına sahip 4.3 Inch Nextion Dokunmatik Kasalı Ekran, Arduino ve diğer mikrodenetleyici platformlarıyla mükemmel uyum sağlayan hazır bir görselleştirme çözümüdür.

---

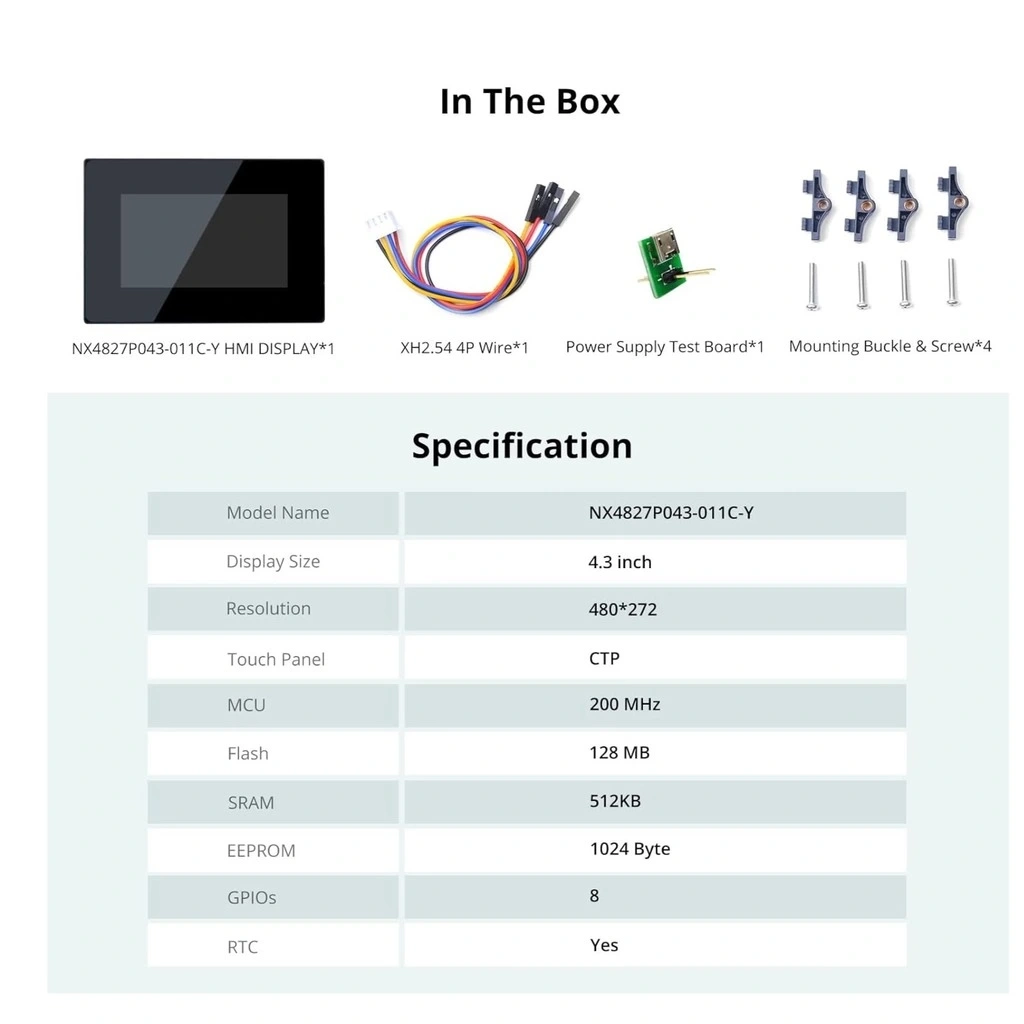

Teknik Özellikler

Bu bölümde 4.3 Inch Nextion Dokunmatik Kasalı Ekranın detaylı teknik özellikleri listelenmektedir.

• Ekran Boyutu: 4.3 inç
• Çözünürlük: 480x272 piksel
• Renk Derinliği: 65K (65536) renk
• Dahili Hafıza: 4MB Flash
• Dokunmatik Panel: Dirençli (Resistive) dokunmatik panel
• İşlemci: 48MHz Cortex-M0 CPU
• Çalışma Voltajı: 4.5V - 5.5V DC
• Çalışma Akımı: Tipik 85mA @ 5V
• Bekleme Akımı: < 50mA @ 5V
• Haberleşme Arayüzü: UART / Seri Port (TTL)
• Baud Rate: 2400 - 115.200bps (varsayılan: 9600bps)
• Kasa Malzemesi: ABS plastik, profesyonel görünüm
• Arka Stand: Ayarlanabilir eğimli masa üstü stand
• Toplam Boyutlar: Yaklaşık 128mm × 82mm × 20mm (kasa ile birlikte)
• Aktif Alan: 95.0mm × 53.9mm
• Bağlantı Konnektörü: 4-pin (VCC, GND, TX, RX)
• Kablo Çıkışı: Arka kısımda düzenli kablo yerleşimi
• Montaj Seçenekleri: Masa üstü stand veya duvar montajı
• Dokunmatik Hassasiyeti: Kalibrasyon destekli yüksek hassasiyet
• Kullanım Ömrü: >30.000 saat
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Yazılım: Nextion Editor ile programlama
• Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32
• Seri: Basic Seri (P Serisi)
• Parlaklık Kontrolü: Yazılımsal 64 seviyeli parlaklık kontrolü
• Koruma: Kasa ile toz ve darbelere karşı koruma

---

Kullanım Avantajları

4.3 Inch Nextion Dokunmatik Kasalı Ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Hazır Kasa Çözümü: Montaj gerektirmeden kullanıma hazır tasarım.
• Profesyonel Görünüm: Şık ABS kasa ile son kullanıcı uygulamaları için ideal.
• Kolay Entegrasyon: Sadece 4 pin bağlantısı ile hızlı kurulum.
• Masa Üstü Kullanım: Ayarlanabilir stand ile optimum görüntüleme açısı.
• Bağımsız İşlemci: Ana mikrodenetleyicinin yükünü hafifleten dahili CPU.
• Yüksek Çözünürlük: 480x272 piksel ile net ve detaylı görüntüler.
• Dirençli Dokunmatik: Eldiven ile kullanılabilme ve endüstriyel ortam uyumluluğu.
• Düşük Güç Tüketimi: Batarya ile çalışan projelerde enerji verimliliği.
• Koruyucu Tasarım: Hassas elektronik bileşenleri dış etkenlerden koruma.
• Temiz Görünüm: Düzenli kablo yönetimi ve profesyonel görsel sunum.

---

İdeal Kullanım Alanları

Bu Nextion dokunmatik kasalı ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Akıllı Ev Kontrol Panelleri: Ev otomasyonu merkezi kontrol ekranları
• Laboratuvar Cihaz Arayüzleri: Test ve ölçüm ekipmanları için kontrol paneli
• Endüstriyel HMI Uygulamaları: Makine kontrol ve izleme sistemleri
• Medikal Cihaz Arayüzleri: Hasta izleme ve tıbbi ekipman kontrolleri
• Ofis Otomasyon Ekranları: Toplantı odası ve ofis ekipman kontrolleri
• IoT Cihaz Arayüzleri: Akıllı cihaz kontrol merkezi
• Eğitim Ekipmanları: İnteraktif eğitim ve öğretim cihazları
• POS Terminalleri: Satış noktası ve sipariş sistemi arayüzleri
• Bilgi Kioskları: Ziyaretçi bilgilendirme ekranları
• Hobi ve DIY Projeler: Profesyonel görünüm gerektiren kişisel elektronik projeler

---

Kasalı Tasarımın Avantajları

Nextion dokunmatik ekranın kasalı modelinin sunduğu pratik avantajlar ve kullanım kolaylıkları.

---

Nextion Editör ve Programlama

Nextion Kasalı ekranın programlanması ve arayüz tasarımı için gerekli temel bilgiler.

Nextion ekranlar, kendilerine özel geliştirilen Nextion Editor yazılımı ile programlanır, bu da kullanıcı dostu bir arayüz tasarım deneyimi sunar.

Nextion Editor Kurulumu ve Kullanımı:

Temel kurulum ve kullanım adımları:

• İndirme: Nextion'un resmi web sitesinden en güncel Nextion Editor sürümünü indirin
• Kurulum: İndirilen dosyayı çalıştırarak yazılımı bilgisayarınıza kurun
• Proje Oluşturma: Yeni proje oluşturup 4.3 inç, 480x272 çözünürlük ve 4MB depolama seçin
• Arayüz Tasarımı: Sürükle-bırak yöntemiyle bileşenleri ekleyerek arayüzünüzü oluşturun
• Programa: Bileşenlere olaylar ve davranışlar atayarak programlama yapın

Nextion Editor, kapsamlı bir tasarım ortamı sunar ve kodlama bilgisi gerektirmez.

Temel Programlama Kavramları:

Nextion ekranlar için temel programlama yaklaşımları:

• Sayfa Yapısı: Farklı işlevler için ayrı sayfalar tasarlama
• Bileşenler: Buton, metin, resim, gösterge gibi hazır kullanılabilir arayüz elemanları
• Olaylar: Touch Press, Touch Release gibi kullanıcı etkileşimlerine tepki verme
• Değişkenler: Sistem değişkenleri (sys0, sys1, vb.) ile veri saklama ve işleme
• İletişim: Mikrodenetleyici ile seri haberleşme protokolü kullanma

Bu kavramlar, Nextion ekranların esnek ve güçlü programlama yeteneklerinin temelini oluşturur.

Arduino ile Örnek Kod:

Arduino ve Nextion kasalı ekran arasında temel iletişim örneği:

#include
SoftwareSerial nextion(2, 3); // RX, TX

void setup() {
  Serial.begin(9600);
  nextion.begin(9600);

  // Ekrana yazı gönderme
  nextion.print("t0.txt=\\"Merhaba Dünya\\"");
  nextion.write(0xFF);
  nextion.write(0xFF);
  nextion.write(0xFF);
}

void loop() {
  // Nextion'dan gelen verileri okuma
  if (nextion.available()) {
    Serial.write(nextion.read());
  }
}

Bu basit örnek, Arduino'dan Nextion ekrana metin göndermeyi ve ekrandan gelen verileri okumayı gösterir.

---

Bağlantı ve Kurulum

4.3 Inch Nextion Kasalı ekranın farklı mikrodenetleyici platformlarına bağlantısı ve kurulumu.

Kasalı Nextion ekranın kurulumu, kasa içinde düzenlenmiş bağlantı terminalleri sayesinde oldukça basittir.

Arduino ile Bağlantı:

Arduino mikrodenetleyiciler için bağlantı şeması:

• Nextion VCC → Arduino 5V veya harici 5V güç kaynağı
• Nextion GND → Arduino GND
• Nextion TX → Arduino RX (Pin 0 veya SoftwareSerial pini)
• Nextion RX → Arduino TX (Pin 1 veya SoftwareSerial pini)
• Not: Arduino UNO için SoftwareSerial kütüphanesi ile dijital pinler (örn. 2,3) tercih edilebilir

Arduino Mega gibi çoklu seri porta sahip kartlarda, Hardware Serial portları (Serial1, Serial2, vb.) kullanılabilir.

ESP8266/ESP32 ile Bağlantı:

WiFi özellikli ESP modülleri için bağlantı:

• Nextion VCC → ESP 5V veya harici 5V güç kaynağı
• Nextion GND → ESP GND
• Nextion TX → ESP RX (NodeMCU için D9/GPIO3, ESP32 için RX2)
• Nextion RX → ESP TX (NodeMCU için D10/GPIO1, ESP32 için TX2)
• Not: ESP8266/ESP32, Nextion ekranları WiFi üzerinden uzaktan kontrol etme imkanı sunar

ESP modülleri, IoT projelerinde Nextion ekranları internet ile entegre etmek için idealdir.

Raspberry Pi ile Bağlantı:

Raspberry Pi için bağlantı şeması:

• Nextion VCC → Raspberry Pi 5V
• Nextion GND → Raspberry Pi GND
• Nextion TX → Raspberry Pi RX (GPIO15)
• Nextion RX → Raspberry Pi TX (GPIO14)
• Not: Raspberry Pi'de seri port ayarlarını yapılandırmak gerekebilir

Raspberry Pi, grafik yoğun ve karmaşık uygulamalar için güçlü bir alternatif sunar.

---

Tasarım ve Montaj Seçenekleri

Kasalı Nextion ekranın farklı ortamlara montaj seçenekleri ve tasarım avantajları.

NX4827P043-011C-Y modelinin sunduğu hazır kasa, çeşitli kullanım senaryolarına uygun esneklik sunar.

Masa Üstü Kullanım:

Masa üstü stand özellikleri ve avantajları:

• Açı Ayarlanabilirliği: Optimum görüntüleme ve dokunma ergonomisi için ayarlanabilir stand
• Kaymaz Taban: Kullanım sırasında stabilitesi için özel taban tasarımı
• Kolay Yerleştirme: Farklı çalışma alanlarında hızlı pozisyonlama imkanı
• Profesyonel Görünüm: Ofis ve laboratuvar ortamlarına uygun şık tasarım
• Kablo Yönetimi: Stand içinden geçen düzenli kablo yerleşimi

Masa üstü kullanım, kontrol paneli ve bilgi ekranı uygulamaları için idealdir.

Duvar Montaj Seçenekleri:

Sabit montaj ve duvar uygulamaları için özellikler:

• Stand Çıkarma: İhtiyaç durumunda standın çıkarılarak düz montaj imkanı
• Montaj Delikleri: Duvara veya özel yüzeylere sabitleme için arka kısımda bulunan noktalar
• İnce Profil: Düz montajda minimum alan kaplayan tasarım
• Kablo Gizleme: Duvar içinden kablo geçişi imkanı
• Gömme Potansiyeli: Özel kesim ile panel/duvar içine gömülebilme

Duvar montajı, kalıcı kontrol panelleri ve bilgi ekranları için uygundur.

Özel Kullanım Senaryoları:

Alternatif montaj ve kullanım şekilleri:

• Panel Entegrasyonu: Kontrol paneli ve konsollar içine entegrasyon
• Taşınabilir Çözümler: Geçici kullanım için kolay taşınabilir setup
• Ekipman Montajı: Endüstriyel ekipman ve cihazlara doğrudan montaj
• Eğitim Standı: Sınıf ve laboratuvar ortamlarında demonstrasyon amaçlı kullanım
• Kiosk Uygulamaları: Müşteri bilgilendirme ve self-servis arayüzleri

Kasalı tasarım, çeşitli senaryolarda hızlı kurulum ve profesyonel görünüm sağlar.

---

Dirençli Dokunmatik Panel Özellikleri

4.3 Inch Kasalı Nextion ekranın dirençli dokunmatik panel teknolojisi ve kullanım avantajları.

Kasalı modelde kullanılan dirençli dokunmatik panel, çeşitli kullanım koşullarında güvenilir çalışma sunar.

Dirençli Dokunmatik Teknolojisi:

Dirençli dokunmatik ekranın çalışma prensibi:

• Katmanlı Yapı: İki iletken katman arasında ince bir boşluk bulunan yapı
• Basınç Algılama: Basınç uygulandığında iki iletken katmanın teması
• Koordinat Tespiti: Temas noktasındaki voltaj değişimlerinin ölçülmesi
• Hassasiyet Alanı: Tüm ekran yüzeyinde tek nokta dokunmatik algılama
• Kalibrasyon: Doğru konum tespiti için yazılımsal kalibrasyon desteği

Dirençli teknoloji, basit ve güvenilir bir dokunma algılama mekanizması sunar.

Endüstriyel Kullanım Avantajları:

Dirençli dokunmatik teknolojinin zorlu ortamlardaki avantajları:

• Eldiven Uyumluluğu: Eldiven takılıyken bile dokunmatik fonksiyonların çalışması
• Toz ve Nem Direnci: Zorlu çevre koşullarında güvenilir çalışma
• Çeşitli Nesnelerle Kullanım: Kalem, tırnak veya herhangi bir nesne ile kullanabilme
• Elektromanyetik Bağışıklık: Elektromanyetik girişimden minimum etkilenme
• Maliyet Etkinlik: Kapasitif teknolojiye göre daha ekonomik çözüm

Bu özellikler, endüstriyel ve zorlu ortam uygulamalarında dirençli paneli ideal kılar.

Dokunmatik Hassasiyet ve Bakım:

Dokunmatik panelin performansını optimize etme önerileri:

• Kalibrasyon: İlk kullanımda ve gerektiğinde dokunmatik kalibrasyonu yapma
• Temizlik: Mikrofiber bez ile hafifçe nemlendirilmiş şekilde periyodik temizlik
• Basınç Optimizasyonu: Aşırı basınç uygulamadan normal dokunuş ile kullanım
• Koruyucu Film: İhtiyaç durumunda ekstra koruma için ekran koruyucu film kullanımı
• Sivri Nesnelerden Koruma: Keskin ve sivri nesnelerle kullanımdan kaçınma

Doğru kullanım ve bakım, dokunmatik panelin uzun ömürlü ve hassas çalışmasını sağlar.

---

Uygulama Projeleri ve Örnekler

4.3 Inch Nextion Kasalı ekran ile gerçekleştirilebilecek örnek proje fikirleri ve uygulama senaryoları.

Kasalı Nextion ekranın kullanıma hazır yapısı, çeşitli alanlarda hızlı prototipleme ve profesyonel çözümler sunmanıza olanak tanır.

Akıllı Ev Otomasyon Projeleri:

Ev otomasyon sistemleri için uygulama örnekleri:

• Merkezi Kontrol Paneli: Tüm ev sistemlerini tek noktadan yöneten kontrol merkezi
• Oda Kontrol Ekranı: Her odada aydınlatma, sıcaklık ve perde kontrolü
• Akıllı Termostat: Programlanabilir ve uzaktan kontrol edilebilir ısıtma sistemi arayüzü
• Medya Kontrolcüsü: Ev eğlence sistemleri için dokunmatik kontrol merkezi
• Güvenlik Monitörü: Kamera görüntülerini izleme ve alarm sistemleri kontrolü

Kasalı model, ev otomasyon sistemleri için profesyonel bir görünüm sağlar.

Endüstriyel ve Eğitim Uygulamaları:

Profesyonel ve eğitim amaçlı kullanım senaryoları:

• Makine Kontrol Paneli: CNC veya 3D yazıcı gibi cihazlar için özel kontrol arayüzü
• Laboratuvar Veri Gösterimi: Deney sonuçlarını gerçek zamanlı izleme ekranı
• Eğitim Simülatörleri: Teknik eğitim için interaktif simülasyon arayüzleri
• Ölçüm Ekipmanları: Dijital multimetre veya spektrum analizörü gibi cihaz arayüzleri
• Etkileşimli Sunum Ekranı: Seminer ve toplantılar için dokunmatik sunum kontrolü

Profesyonel görünümlü kasa, kurumsal ve eğitim ortamlarında güven verici bir izlenim oluşturur.

IoT ve Hobi Projeleri:

Bağlantılı cihazlar ve hobi amaçlı kullanım örnekleri:

• IoT Cihaz Kontrol Merkezi: Bağlantılı cihazları izleme ve yönetme arayüzü
• Hava İstasyonu: Sıcaklık, nem ve hava kalitesi verilerini gösteren interaktif panel
• Akıllı Bahçe Kontrol Sistemi: Sulama ve aydınlatma programları için kontrol ekranı
• RC Model Kontrol Ünitesi: Uzaktan kumandalı modeller için telemetri ve kontrol ekranı
• Oyun Konsolu Arayüzü: Basit oyunlar ve eğlence uygulamaları için dokunmatik arayüz

Hobi projelerinde kasalı model, profesyonel bir son dokunuş sağlayarak projeleri son ürün kalitesine yükseltir.

---

Güç Yönetimi ve Kurulum İpuçları

Kasalı Nextion ekranın optimum performansı için güç yönetimi ve kurulum önerileri.

Kasalı ekranın güvenilir ve uzun ömürlü çalışması için doğru güç kaynağı ve kurulum kritik öneme sahiptir.

Güç Kaynağı Gereksinimleri:

Optimum performans için güç kaynağı tavsiyeleri:

• Voltaj Aralığı: 4.5V - 5.5V DC arası kararlı güç kaynağı (ideal: 5V DC)
• Akım Kapasitesi: Minimum 500mA, ideal olarak 1A ve üzeri kapasiteli adaptör
• Kararlı Güç: Dalgalanma ve gürültüden arındırılmış temiz DC güç
• Bağımsız Besleme: Mikrodenetleyici ile aynı güç kaynağı kullanılacaksa yeterli kapasite kontrolü
• Voltaj Regülasyonu: Gerekirse harici regülatör ile sabit 5V sağlama

Kaliteli güç kaynağı, ekranın kararlı çalışması ve ömrünün uzaması için önemlidir.

Kablo ve Bağlantı Önerileri:

Güvenilir iletişim için bağlantı tavsiyeleri:

• Kablo Kalitesi: Kaliteli ve uygun kalınlıkta bağlantı kabloları kullanımı
• Kablo Uzunluğu: Mümkün olduğunca kısa kablo kullanımı (ideal: <30cm)
• Sinyal Bütünlüğü: Güç ve sinyal kablolarını ayrı yönlendirme
• Güvenli Bağlantı: Tüm bağlantı noktalarının sıkı ve güvenli olması
• EMI Önleme: Yüksek elektromanyetik girişim kaynaklarından uzak tutma

Doğru kablolama, iletişim hatalarını ve bağlantı sorunlarını minimize eder.

Kurulum ve Çevre Koşulları:

Ekranın çalışma ortamı için öneriler:

• Sıcaklık Kontrolü: -20°C ile +70°C arasında, ideal oda sıcaklığında kullanım
• Nem Yönetimi: Aşırı nemden koruma ve yoğuşma oluşumunu engelleme
• Toz ve Kir: Düzenli temizlik ile toz birikimini önleme
• Direkt Güneş Işığı: Uzun süre direkt güneş ışığına maruz bırakmama
• Titreşim ve Darbe: Aşırı titreşim ve darbelerden koruma

Uygun çevre koşulları, ekranın uzun vadeli kararlı performansını sağlar.

---

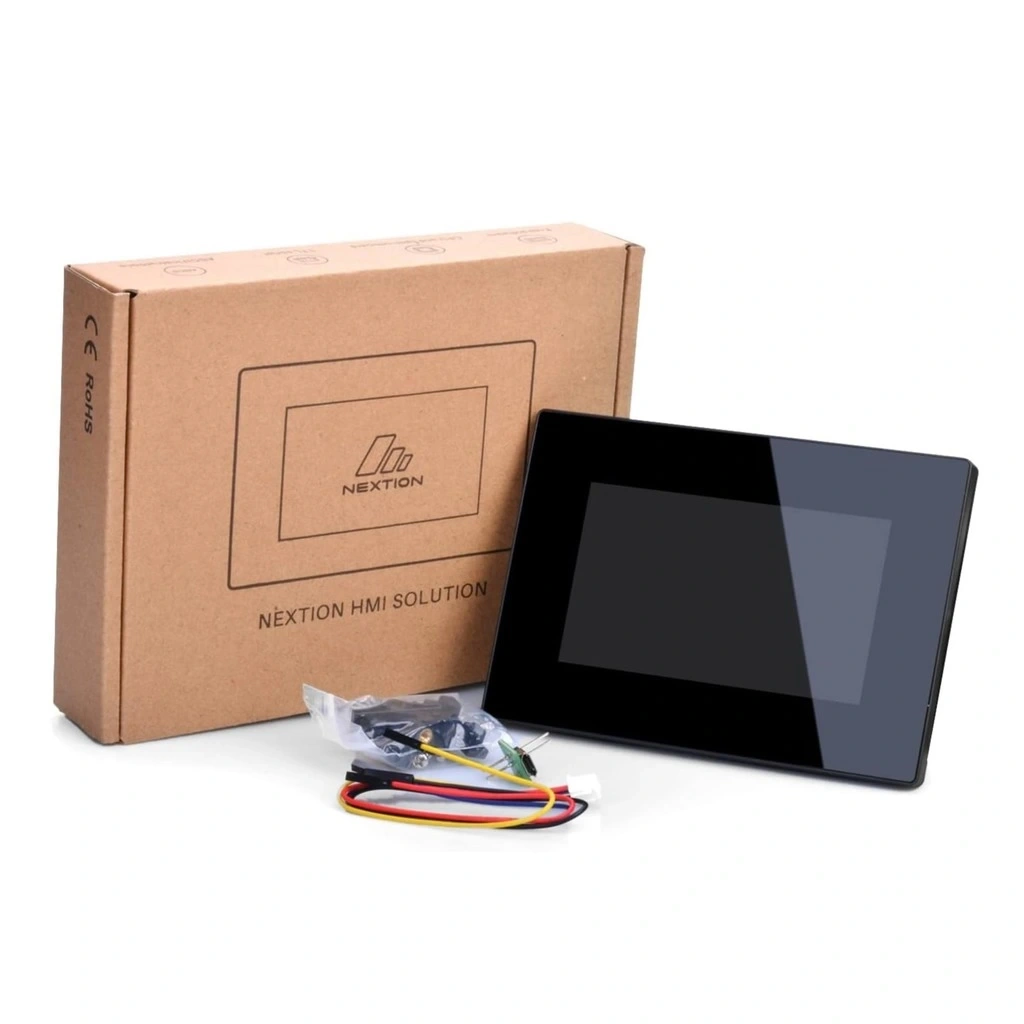

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

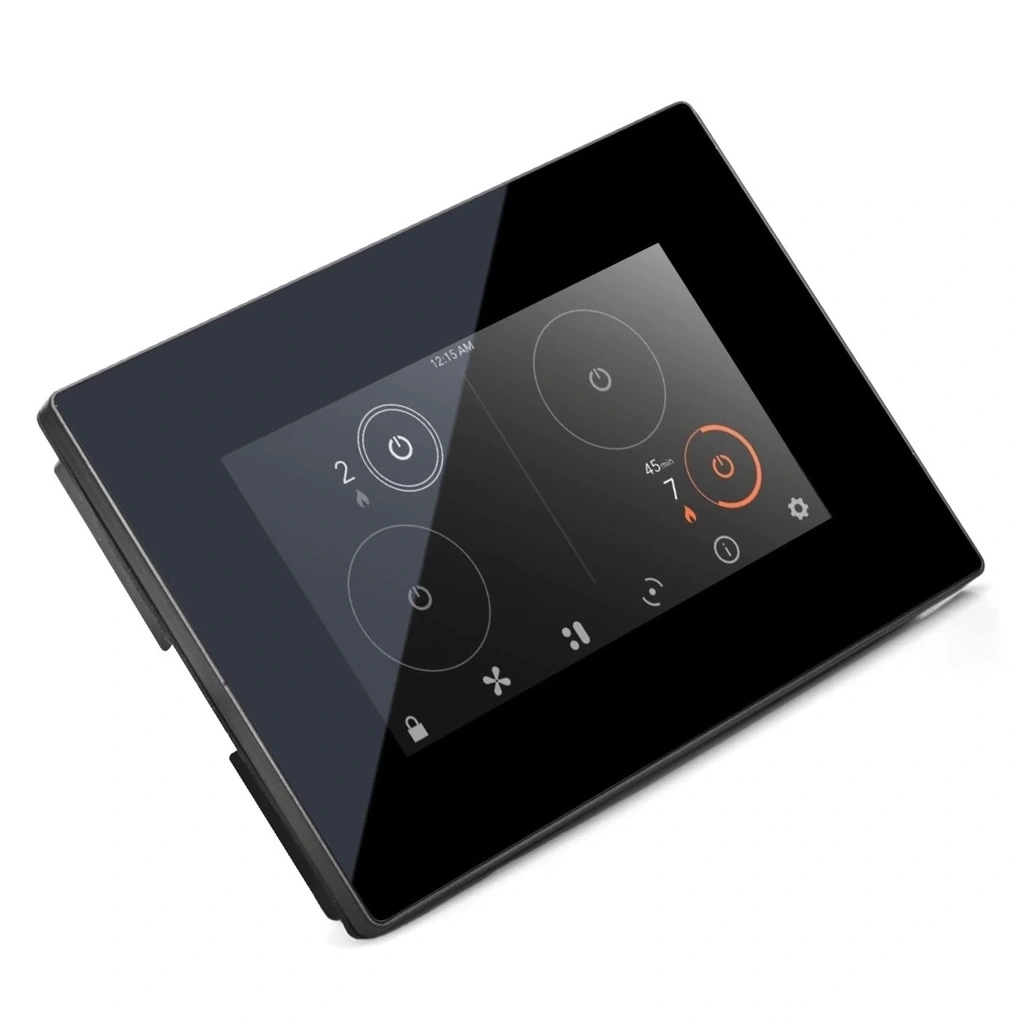

• 1 x 4.3 Inch Nextion Dokunmatik Kasalı Ekran (NX4827P043-011C-Y)
• 1 x 4-pin Bağlantı Kablosu
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
