4.3 Inch Nextion 32 MB Dahili Hafıza NX4827K043

4.3 Inch Nextion 32 MB Dahili Hafıza (NX4827K043)

4.3 Inch Nextion Ekran, gelişmiş özellikleri ve büyük dahili hafızasıyla elektronik projelerinize profesyonel bir kullanıcı arayüzü kazandırmak için tasarlanmış HMI (İnsan-Makine Arayüzü) çözümüdür. 32MB flash belleğe sahip bu K serisi ekran modülü, 480x272 piksel çözünürlük ve 65K renk desteği ile projelerinize görsel zenginlik katar.

Kapasitif dokunmatik panel teknolojisiyle donatılmış olan bu ekran, hassas dokunma algılama ve çoklu dokunuş (multi-touch) özellikleri sayesinde akıllı telefon benzeri kullanıcı deneyimi sunar. Entegre GPIO pinleri, mikro SD kart desteği ve RTC (Gerçek Zamanlı Saat) modülü gibi gelişmiş özellikleriyle kapsamlı projelere imkan tanır.

Endüstriyel kontrol panellerinden akıllı ev otomasyon sistemlerine, tıbbi cihazlardan robotik kontrol ünitelerine kadar geniş bir uygulama yelpazesine hitap eden 4.3 Inch Nextion K Serisi Ekran, Arduino ve diğer mikrodenetleyicilerle minimum pin kullanımıyla entegre edilebilen ideal bir görsel arayüz çözümüdür.

---

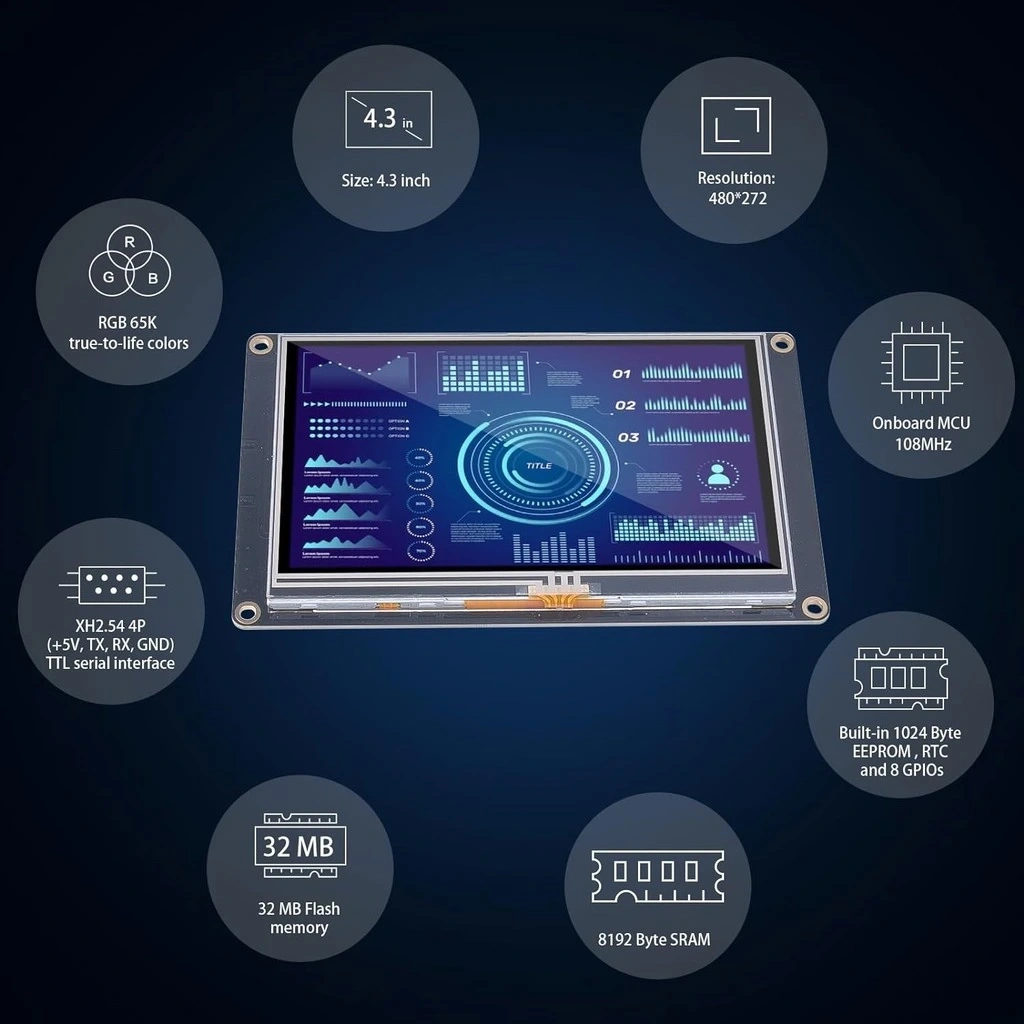

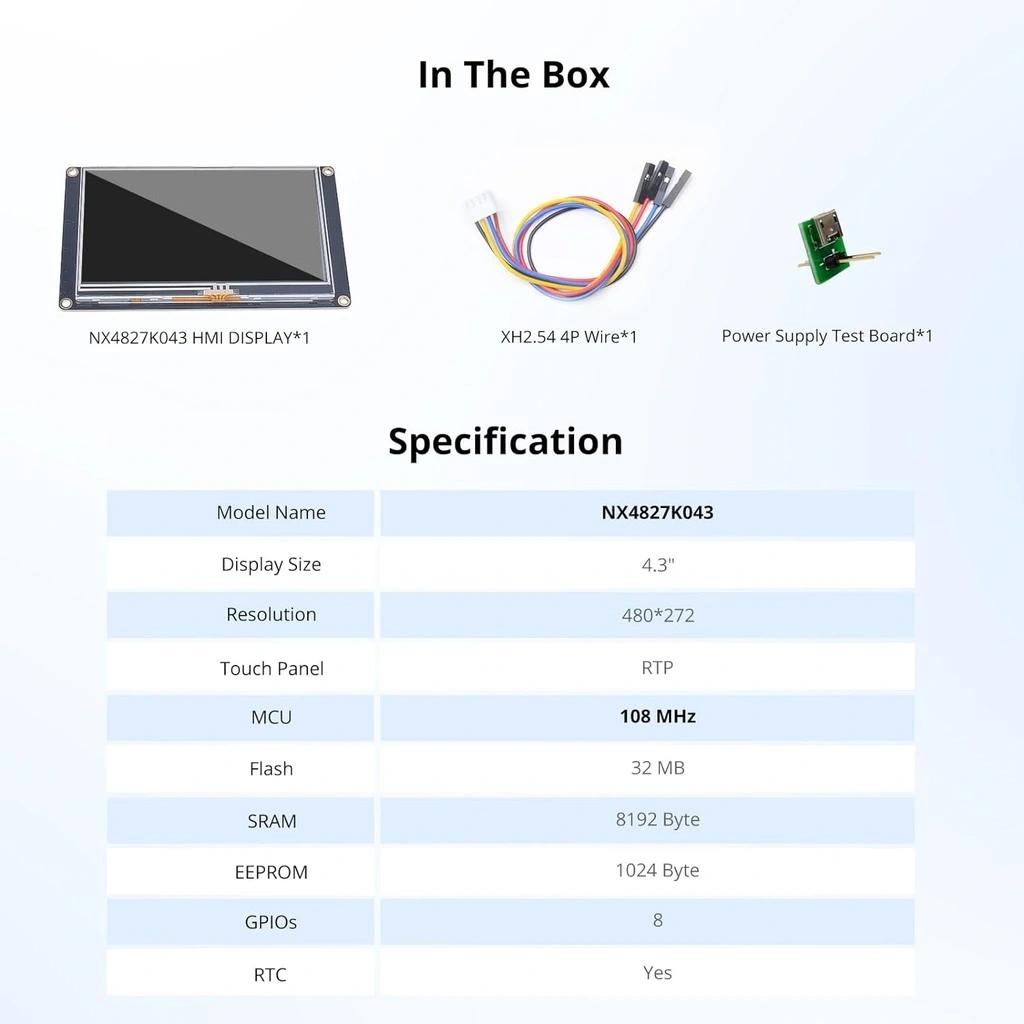

Teknik Özellikler

Bu bölümde 4.3 Inch Nextion K Serisi Ekranın detaylı teknik özellikleri listelenmektedir.

• Ekran Boyutu: 4.3 inç
• Çözünürlük: 480x272 piksel
• Renk Derinliği: 65K (65536) renk
• Dahili Hafıza: 32MB Flash
• Dokunmatik Panel: Kapasitif (Capacitive) dokunmatik panel
• İşlemci: 108MHz Cortex-M4 CPU
• Çalışma Voltajı: 4.5V - 5.5V DC
• Çalışma Akımı: Tipik 130mA @ 5V
• Bekleme Akımı: < 85mA @ 5V
• Haberleşme Arayüzü: UART / Seri Port (TTL)
• Baud Rate: 2400 - 921.600bps (varsayılan: 9600bps)
• Görüş Açısı: Geniş görüş açılı IPS ekran (170°)
• Aktif Alan: 95.0mm × 53.9mm
• Modül Boyutları: 120.0mm × 74.4mm × 16.0mm
• RTC Desteği: Evet (Gerçek Zamanlı Saat)
• GPIO Pinleri: 8-pin programlanabilir GPIO
• SD Kart Desteği: Evet (microSD kart yuvası)
• Çoklu Dokunma: Evet (2-nokta multi-touch)
• Kullanım Ömrü: >30.000 saat
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Montaj Delikleri: 4 köşede 3.0mm çaplı
• Konnektör: 4-pin 2.54mm aralıklı header (Tx, Rx, 5V, GND)

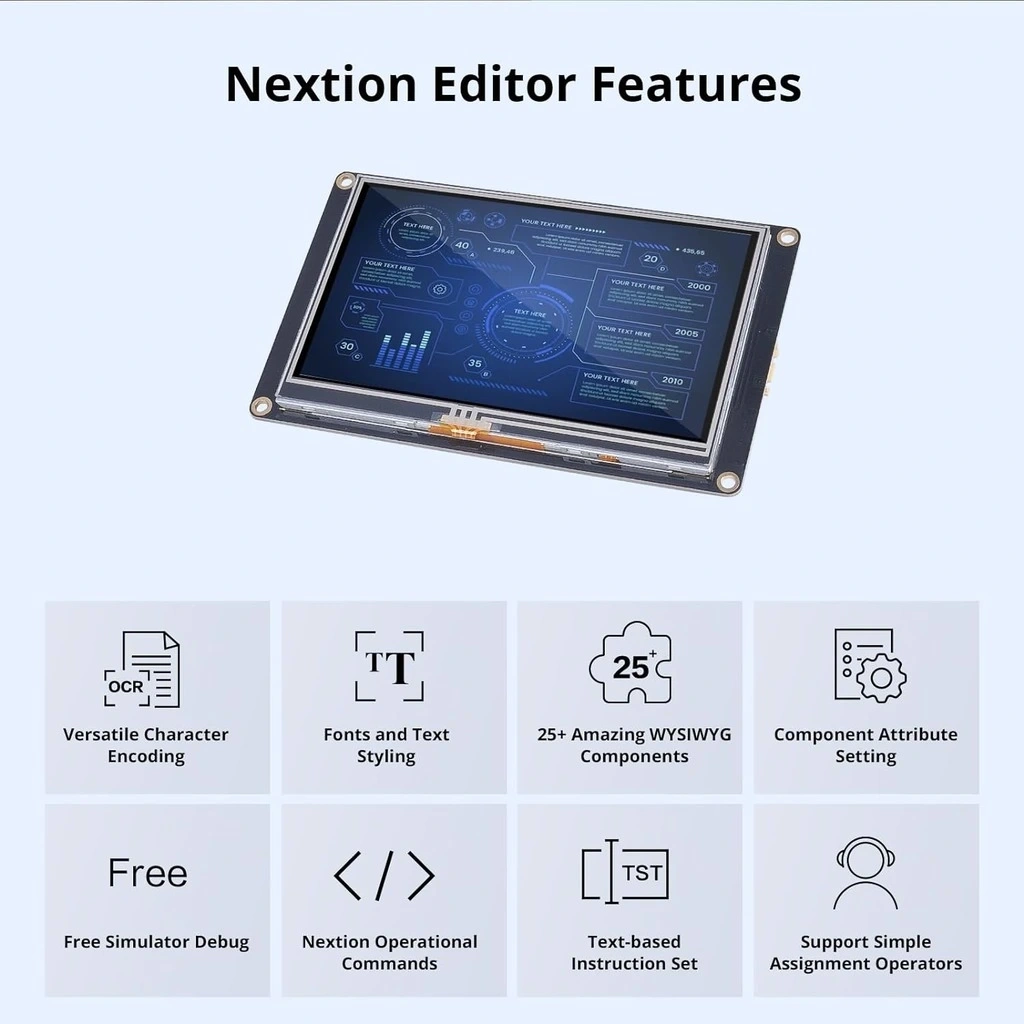

• Yazılım: Nextion Editor ile programlama
• Mikrodenetleyici Uyumluluğu: Arduino, ESP8266/ESP32, Raspberry Pi, STM32
• Seri: Gelişmiş (Enhanced K Serisi)
• Parlaklık Kontrolü: 64 seviyeli yazılımsal kontrol
• Bellek Yönetimi: Dahili EEPROM desteği ile ayar saklama

---

Kullanım Avantajları

4.3 Inch Nextion K Serisi Ekranın sağladığı temel avantajlar aşağıda listelenmiştir.

• Geniş Dahili Hafıza: 32MB flash bellek ile detaylı ve çok sayfalı arayüzler tasarlama.
• Kapasitif Dokunmatik: Hassas dokunma algılama ve çoklu dokunuş desteği.
• Güçlü İşlemci: 108MHz Cortex-M4 ile hızlı tepki süresi ve akıcı animasyonlar.
• GPIO Desteği: 8 programlanabilir pin ile harici bileşen kontrolü.
• MicroSD Kart Yuvası: Harici depolama ve kolay veri/firmware güncelleme.
• RTC Modülü: Gerçek zamanlı saat entegrasyonu ile zaman tabanlı uygulamalar.
• IPS Panel: 170° görüş açısı ile her açıdan net görüntü.
• Kolay Entegrasyon: Minimum 4 pin ile bağlantı (VCC, GND, TX, RX).
• Çoklu Dokunma: İki parmakla kaydırma, yakınlaştırma gibi modern arayüz hareketleri.
• Yüksek Çözünürlük: 480x272 piksel ile net ve detaylı görseller.

---

İdeal Kullanım Alanları

Bu Nextion K serisi ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Sistemleri: Fabrika otomasyon panelleri ve makine kontrol arayüzleri
• Akıllı Ev Otomasyonu: Merkezi ev kontrol panelleri ve enerji yönetim sistemleri
• Tıbbi Cihazlar: Hasta izleme ekranları ve medikal ekipman arayüzleri

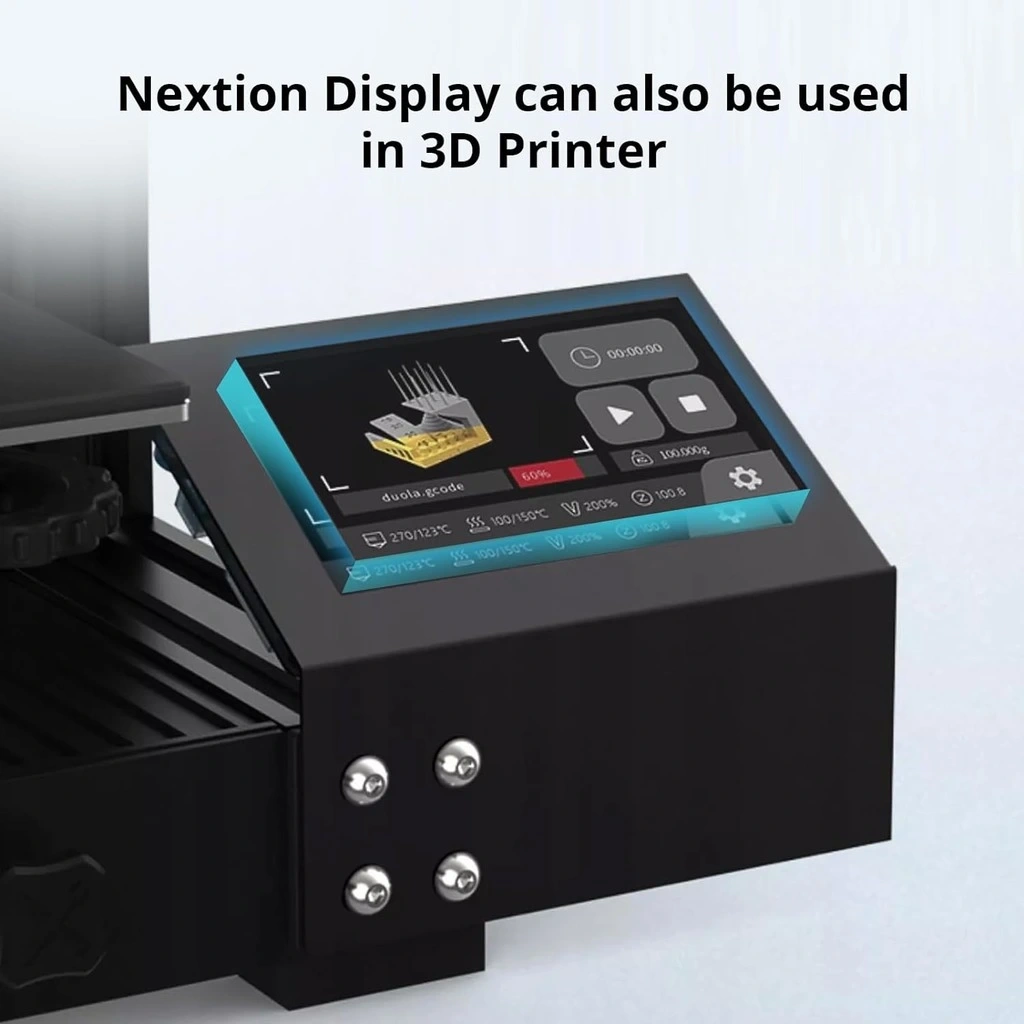

• 3D Yazıcı Kontrol Panelleri: Gelişmiş 3D yazıcı ve CNC kontrol ekranları
• IoT Cihaz Arayüzleri: İnternet bağlantılı akıllı cihaz kontrol ve izleme üniteleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazlarının kullanıcı arayüzleri
• Ses/Video Kontrol Sistemleri: Profesyonel AV sistemleri için kontrol merkezi
• Robotik Kontrol Üniteleri: Robot programlama ve kumanda arayüzleri
• Araç İçi Sistemler: Özel araç gösterge ve multimedya kontrolörleri
• Eğitim Simülatörleri: İnteraktif eğitim ve simülasyon platformları

---

K Serisi Gelişmiş Özellikler

Nextion K serisi ekranın standart versiyonlara göre sunduğu gelişmiş özellikler ve avantajlar.

---

Kapasitif Dokunmatik Teknoloji

K serisi Nextion ekranın sunduğu kapasitif dokunmatik panel teknolojisi ve avantajları.

Nextion ekranlar ailesinin üst segmenti olan K serisi, yüksek hassasiyetli kapasitif dokunmatik panel teknolojisiyle kullanıcı deneyimini üst seviyeye taşır.

Kapasitif Teknolojinin Çalışma Prensibi:

Kapasitif dokunmatik ekran teknolojisinin temel çalışma mekanizması:

• Elektrostatik Alan: Ekran yüzeyinde iletken bir tabaka elektrik alanı oluşturur
• Parmak Etkileşimi: İnsan parmağının iletken özelliği elektrik alanını bozar
• Kapasite Değişimi: Dokunma noktasında elektriksel kapasite değişir
• Hassas Algılama: Ekranın köşelerindeki alıcılar bu değişimi algılar
• Konum Hesaplama: İşlemci dokunma konumunu hassas şekilde hesaplar

Bu teknoloji, minimal basınç gerektiren hassas dokunuş algılaması sağlar.

Kapasitif vs Dirençli Panel Karşılaştırması:

Kapasitif dokunmatik panelin dirençli (resistive) panele göre avantajları:

• Dokunma Hassasiyeti: Minimal basınç ile çalışma ve yüksek dokunma duyarlılığı
• Çoklu Dokunuş: Aynı anda birden fazla dokunma noktasını algılayabilme
• Görüntü Kalitesi: Daha net ve canlı görüntü için üstün optik şeffaflık
• Dayanıklılık: Daha uzun ömürlü ve çizilmeye karşı daha dayanıklı yapı
• Kullanıcı Deneyimi: Modern akıllı cihazlara benzer kullanım hissi

Bu avantajlar, K serisi ekranları daha profesyonel uygulamalar için ideal kılar.

Çoklu Dokunma Özellikleri:

NX4827K043 modelinin sunduğu çoklu dokunma imkanları:

• 2-Nokta Multi-touch: Aynı anda iki parmakla dokunma algılama
• Kaydırma (Swipe): Parmağı ekranda kaydırarak menü ve listeleri gezme
• Yakınlaştırma/Uzaklaştırma (Pinch): İki parmakla sıkıştırma/genişletme hareketleri
• Çift Dokunma: Hızlı çift dokunuşla özel işlevleri tetikleme
• Hareket Algılama: Dokunma hareketinin yönünü ve hızını tespit edebilme

Çoklu dokunma özelliği, daha sezgisel ve modern bir kullanıcı etkileşimi sağlar.

---

32MB Dahili Hafıza ve İçerik Yönetimi

K serisi Nextion ekranın 32MB dahili hafızasının avantajları ve içerik yönetimi stratejileri.

32MB geniş dahili flash bellek, karmaşık ve görsel açıdan zengin arayüz tasarımları oluşturmanızı sağlar, bu da projelerinizde daha profesyonel bir kullanıcı deneyimi sunmanıza olanak tanır.

Hafıza Kapasitesi ve İçerik Potansiyeli:

32MB flash belleğin sağladığı depolama imkanları:

• Sayfa Kapasitesi: 40+ adet karmaşık sayfa veya 100+ adet basit sayfa
• Görsel Depolama: 100-150 adet orta boyutlu görsel veya 50-60 adet yüksek kaliteli resim
• Font Çeşitliliği: 20+ farklı yazı tipi ve boyutu
• Komponent Sayısı: Sayfa başına 100+ arayüz elemanı
• Animasyon İmkanı: 20-30 saniyelik kare-kare animasyonlar

Bu kapasite, standart 4MB veya 8MB Nextion ekranlara göre çok daha kapsamlı uygulamalar geliştirmenize imkan tanır.

İçerik Optimizasyonu Teknikleri:

Nextion arayüzlerinizi optimize ederek hafızayı verimli kullanma yöntemleri:

• Görsel Optimizasyonu: Ekran çözünürlüğüne uygun boyutlarda ve PNG formatında görseller
• Font Yönetimi: Sadece kullanılan karakterleri içeren özel fontlar oluşturma
• Ortak Bileşen Kullanımı: Farklı sayfalarda aynı bileşenleri referanslama
• Resim Atlası Tekniği: Küçük ikonları tek bir resim içinde gruplandırma
• Sayfa Şablonları: Benzer yapıdaki sayfalar için şablonlar oluşturma

Etkili içerik optimizasyonu, daha fazla özellik eklerken performansı koruma açısından kritik öneme sahiptir.

Karmaşık Arayüz Tasarımı İmkanları:

32MB hafızanın sağladığı gelişmiş tasarım fırsatları:

• Çoklu Dil Desteği: Birden fazla dil için metin ve görsel kaynaklarını depolama
• Yüksek Çözünürlüklü Grafikler: Detaylı ve yüksek kaliteli görseller kullanma
• İnteraktif Kılavuzlar: Çok adımlı eğitim ve yardım sayfaları oluşturma
• Veri Görselleştirme: Karmaşık grafik ve göstergeleri destekleme
• Detaylı Animasyonlar: Daha akıcı ve ayrıntılı animasyonlar için fazla kare kullanımı

Bu gelişmiş imkanlar, son kullanıcı için daha sezgisel ve bilgilendirici arayüzler tasarlamanızı sağlar.

---

GPIO ve Bağımsız Kontrol Özellikleri

K serisi Nextion ekranın GPIO pinleri ve bağımsız cihaz kontrolü imkanları.

NX4827K043 modeli, 8 adet programlanabilir GPIO pini ile ekrana bağlanan mikrodenetleyiciden bağımsız olarak çeşitli cihazları doğrudan kontrol etme özelliği sunar.

GPIO Pinleri ve Özellikleri:

8 adet GPIO pininin teknik özellikleri ve fonksiyonları:

• Pin Modları: Dijital giriş, dijital çıkış, PWM ve ADC modları
• Voltaj Seviyesi: 3.3V lojik seviye (5V toleranslı)
• Akım Kapasitesi: Pin başına maksimum 15mA
• PWM Özellikleri: Belirli pinlerde ayarlanabilir duty cycle ile PWM çıkışı
• ADC Özellikleri: 12-bit çözünürlüklü analog-dijital dönüştürücü

Bu esnek GPIO yapılandırması, ekranı sadece bir görüntüleme değil, bir kontrol merkezi olarak da kullanmanızı sağlar.

Doğrudan Kontrol Edebileceğiniz Cihazlar:

Nextion ekran GPIO pinleri ile harici mikrodenetleyici olmadan kontrol edilebilecek cihazlar:

• LED ve Göstergeler: Durum bildirimi veya aydınlatma için LED'ler
• RGB LED'ler: PWM pinleri ile renkli LED kontrol
• Röleler: Elektrikli cihazların açma/kapama kontrolü
• Butonlar ve Sensörler: Harici buton ve dijital sensörlerden veri okuma
• Analog Sensörler: ADC pinleri ile analog sensör verilerini okuma

Bu kontrol yeteneği, basit otomasyon projeleri için ayrı bir mikrodenetleyici ihtiyacını ortadan kaldırabilir.

GPIO Programlama ve Kullanım:

GPIO pinlerinin programlanması ve kontrol edilmesi için yöntemler:

• Nextion Editor GPIO Ayarları: Her pin için çalışma modunu belirleme
• Dokunma Olayları ile Kontrol: Ekrandaki butonlara dokunulduğunda GPIO durumunu değiştirme
• Timer ile Periyodik Kontrol: Belirli aralıklarla GPIO durumunu güncelleme
• Koşullu Kontrol: Belirli koşullara bağlı olarak GPIO çıkışını değiştirme
• Giriş Pinlerini İzleme: GPIO giriş pinlerindeki değişimlere tepki verme

GPIO programlama, arayüz elemanları ile fiziksel cihazlar arasında doğrudan bağlantı kurmanızı sağlar.

---

MicroSD Kart ve RTC Entegrasyonu

K serisi Nextion ekranın microSD kart desteği ve RTC (Gerçek Zamanlı Saat) özellikleri.

NX4827K043 modeli, entegre microSD kart yuvası ve dahili RTC modülü ile veri saklama, içerik güncelleme ve zamana bağlı fonksiyonlar için gelişmiş olanaklar sunar.

MicroSD Kart Desteği ve Kullanım Alanları:

MicroSD kart desteğinin sağladığı özellikler ve kullanım senaryoları:

• Firmware Güncelleme: TFT dosyalarını kolay ve hızlı şekilde yükleme
• Veri Depolama: Büyük veri setlerini saklama ve okuma
• Görsel İçerik Arşivi: Çok sayıda görsel içeriği SD kartta saklayıp gerektiğinde çağırma
• Kayıt Tutma: Sensör verileri, kullanıcı girdileri gibi bilgileri kaydetme
• Çoklu Dil Desteği: Farklı dil dosyalarını saklama ve değiştirme

MicroSD kart desteği, veri yönetimi ve içerik güncellemesi için esneklik sağlar.

RTC Modülü ve Zaman Tabanlı Uygulamalar:

Dahili RTC modülünün özellikleri ve kullanım alanları:

• Gerçek Zaman Takibi: Saat, dakika, saniye ve tarih bilgilerini sürdürme
• Güç Kesintisi Koruması: Besleme olmadığında bile zaman bilgisini koruma
• Zamanlayıcılar: Belirli zamanlarda otomatik işlem gerçekleştirme
• Alarm Sistemleri: Zamanlanmış uyarı ve hatırlatmalar oluşturma
• Veri Damgalama: Kaydedilen verilere zaman damgası ekleme

RTC modülü, internet bağlantısı olmayan sistemlerde bile doğru zaman bilgisi kullanmanızı sağlar.

Zaman ve Veri Entegrasyonu:

RTC ve microSD kart özelliklerinin bir arada kullanımı:

• Zamana Bağlı Kayıt: Belirli zaman aralıklarında veri kaydı tutma
• Programlanmış İçerik Değişimi: Günün farklı saatlerinde farklı içerik gösterme
• Olay Günlüğü Tutma: Tarih ve saat damgalı detaylı kayıt tutma
• Zamanlı Yedekleme: Belirli aralıklarla kritik verileri SD karta yedekleme
• İstatistiksel Analiz: Zaman bazlı veri toplama ve raporlama

Bu özelliklerin entegrasyonu, otomasyon sistemleri ve veri kaydı gerektiren projeler için büyük avantaj sağlar.

---

IPS Ekran ve Görüntü Kalitesi

K serisi Nextion ekranın sunduğu IPS panel teknolojisi ve üstün görüntü kalitesi özellikleri.

NX4827K043 modeli, yüksek kaliteli IPS (In-Plane Switching) panel teknolojisi sayesinde net, canlı renkler ve geniş görüş açısı sunar, bu da profesyonel projeler için ideal bir seçim yapar.

IPS Panel Teknolojisi ve Avantajları:

IPS ekran teknolojisinin çalışma prensibi ve sağladığı avantajlar:

• In-Plane Switching: Sıvı kristallerin paralel düzlemde hizalanma teknolojisi
• Geniş Görüş Açısı: 170° görüş açısı ile her yönden net görüntü
• Renk Doğruluğu: Daha doğru ve tutarlı renk üretimi
• Kontrast Oranı: Daha yüksek kontrast ile zengin siyah tonları
• Parlaklık Stabilitesi: Farklı açılardan görüntülerken parlaklık tutarlılığı

IPS teknolojisi, görsel kaliteye önem veren uygulamalar için ideal bir seçimdir.

480x272 Çözünürlük ile Görsel İmkanlar:

4.3 inç ekrandaki yüksek çözünürlüğün sağladığı görsel avantajlar:

• Detay Seviyesi: Yüksek çözünürlük ile daha fazla detay gösterimi
• Okunaklılık: Daha küçük yazı tipi boyutlarında bile net okunabilirlik
• Grafik Kalitesi: Daha keskin ve detaylı grafik ve görseller
• Ekran Bölünmesi: Tek ekranda çoklu bilgi bölümleri gösterebilme
• Daha Fazla İçerik: Aynı anda daha fazla kontrol ve bilgi elemanı yerleştirebilme

Yüksek çözünürlük, kullanıcı arayüzünüzün profesyonelliğini ve fonksiyonelliğini artırır.

Optimum Görüntü Ayarları:

Nextion ekrandan en iyi görüntü kalitesini elde etmek için ayarlar:

• Parlaklık Kontrolü: 64 seviyeli dimming ile optimum görüntü parlaklığı ayarı
• Font Seçimi: Yüksek çözünürlüklü ekranda en iyi görünen yazı tipleri
• Renk Paleti: 65K renk derinliğinden en iyi şekilde faydalanma stratejileri
• Anti-aliasing: Pürüzsüz kenarlar için kenar yumuşatma teknikleri
• Kontrast Optimizasyonu: Metin ve arka plan arasında ideal kontrast ayarı

Doğru görüntü ayarları, arayüzünüzün görsel çekiciliğini ve kullanılabilirliğini artırır.

---

Arduino İle İleri Seviye Entegrasyon

K serisi Nextion ekranın Arduino ve diğer mikrodenetleyicilerle gelişmiş entegrasyon teknikleri.

NX4827K043 modeli, Arduino ekosistemi ile güçlü bir şekilde entegre edilerek, karmaşık ve profesyonel projelerin geliştirilmesine olanak tanır.

Bağlantı ve Haberleşme Yöntemleri:

Arduino ile Nextion K serisi ekran arasındaki bağlantı seçenekleri:

• Temel UART Bağlantısı:
  • Nextion TX → Arduino RX
  • Nextion RX → Arduino TX
  • Nextion 5V → Arduino 5V
  • Nextion GND → Arduino GND
• SoftwareSerial Kullanımı: Arduino'nun dijital pinlerini seri port olarak yapılandırma
• Yüksek Baud Rate: 921600bps'e kadar hızlı veri transferi
• Alternatif Haberleşme: GPIO pinleri üzerinden ikincil haberleşme kanalları
• Seviye Dönüştürücü: 3.3V mikrodenetleyiciler için sinyal seviye dönüştürücü kullanımı

Doğru bağlantı yöntemi, stabil ve hızlı iletişim sağlar.

Gelişmiş Programlama Teknikleri:

K serisi Nextion ekran ile ileri seviye programlama yaklaşımları:

• Veri Ara Belleği: Büyük veri setlerini yönetmek için önbellek mekanizmaları
• Asenkron İletişim: Ana program akışını bloke etmeyen haberleşme teknikleri
• Karmaşık Komut Yapıları: Çok adımlı işlemleri tek bir istekte gönderme
• Olay Tabanlı Programlama: Ekrandan gelen geri bildirimlere anlık tepki verme
• İleri Seviye Hata Yönetimi: Haberleşme hatalarına karşı güçlü kontrol mekanizmaları

İleri programlama teknikleri, büyük ve karmaşık projelerde daha kararlı performans sağlar.

Önerilen Arduino Kütüphaneleri:

K serisi Nextion ekran ile verimli çalışmak için kütüphane önerileri:

• ITEADLIB_Arduino_Nextion: Temel Nextion iletişimi için resmi kütüphane
• EasyNextionLibrary: Daha kolay kullanım sunan alternatif kütüphane
• NeoNextion: Nesne yönelimli programlama yaklaşımıyla tasarlanmış kütüphane
• Nextion Enhanced Libs: K serisi özellikleri için geliştirilmiş kütüphaneler
• AltSoftSerial: Daha güvenilir yazılımsal seri port uygulaması

Doğru kütüphane seçimi, geliştirme sürecini hızlandırır ve kod kalitesini artırır.

---

Örnek Projeler ve Uygulama Senaryoları

4.3 Inch K serisi Nextion ekran ile gerçekleştirilebilecek ileri seviye proje fikirleri.

NX4827K043 modelinin gelişmiş özellikleri, çeşitli sektörlerde profesyonel ve karmaşık uygulamalar geliştirmeye olanak tanır. İşte faydalanabileceğiniz ilham verici proje fikirleri:

Endüstriyel Otomasyon Projeleri:

Üretim ve endüstriyel uygulamalar için proje fikirleri:

• Çok Parametreli Makine Kontrolü: Karmaşık makine ayarlarını yöneten kontrol paneli
• Üretim Hattı İzleme Sistemi: Üretim verimlilik ve hata takibi yapan arayüz
• Kalite Kontrol Paneli: Ürün parametrelerini ölçen ve raporlayan sistem
• Endüstriyel PID Kontrol: Hassas sıcaklık, basınç ve akış kontrolü sağlayan panel
• Uzaktan Bakım Arayüzü: Makine bakım ve diyagnostik bilgilerini sunan ekran

Endüstriyel projeler, ekranın dayanıklılık ve güvenilirlik özelliklerinden faydalanır.

Akıllı Ev ve IoT Uygulamaları:

Akıllı ev otomasyonu ve IoT (Nesnelerin İnterneti) için proje önerileri:

• Çok Odalı Otomasyon Merkezi: Tüm ev sistemlerini tek ekrandan yöneten merkez
• Entegre Güvenlik Kontrol Paneli: Kameralar, alarmlar ve giriş kontrolü için arayüz
• Enerji Yönetim Sistemi: Ev enerji tüketimini izleyen ve optimize eden panel
• Akıllı Bahçe Kontrolü: Sulama, aydınlatma ve sera sistemleri için kontrol ünitesi
• Çevresel İzleme İstasyonu: Hava kalitesi, sıcaklık ve nem verilerini toplayan sistem

Akıllı ev projeleri, ekranın kullanıcı dostu arayüz imkanlarından maksimum fayda sağlar.

Profesyonel ve Ticari Uygulamalar:

Kurumsal ve ticari sektörler için proje fikirleri:

• Konferans Odası Yönetim Paneli: Toplantı odasındaki tüm sistemleri kontrol eden arayüz
• Restoran Sipariş Sistemi: Garsonlar için dokunmatik sipariş ve masa takip ekranı
• Müşteri Bilgilendirme Kiosku: Mağaza veya sergi alanlarında interaktif bilgi ekranı
• Karmaşık Zamanlayıcı Kontrolü: RTC ile çalışan çok fonksiyonlu programlama paneli
• Çoklu Dilli Profesyonel Arayüz: 32MB hafıza kullanılarak oluşturulan çok dilli sistem

Ticari uygulamalar, ekranın profesyonel görünümü ve çok yönlülüğünden yararlanır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

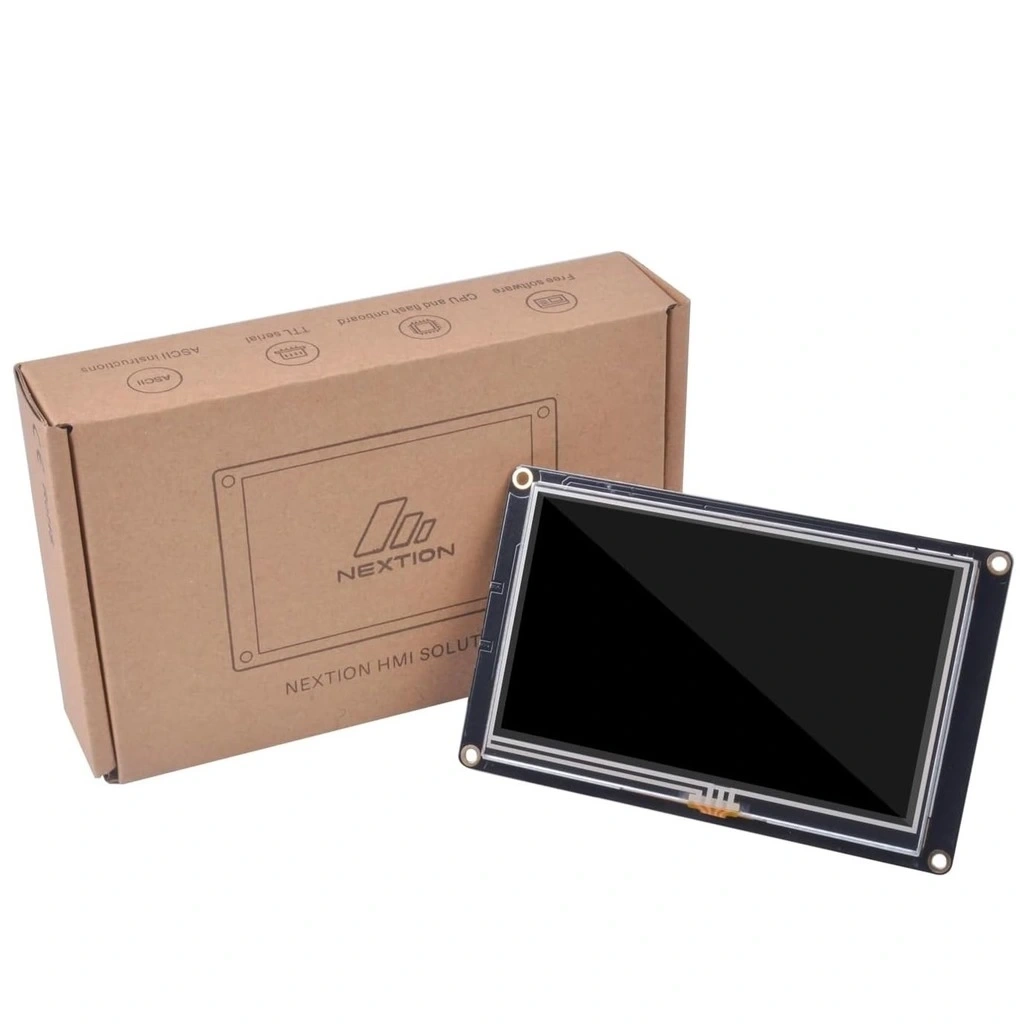

• 1 x 4.3 Inch Nextion 32MB Dahili Hafıza (NX4827K043)
• 1 x 4-pin Bağlantı Kablosu
• 1 x Kullanım Kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
