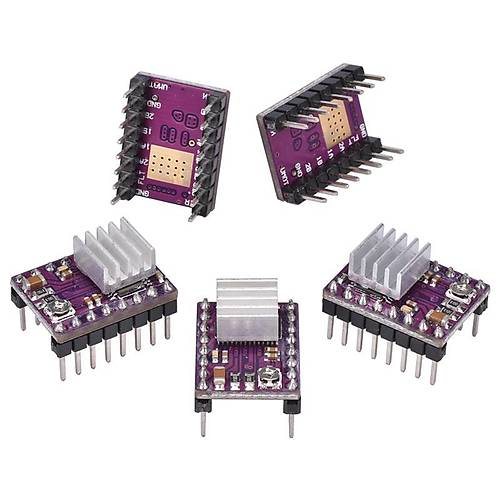

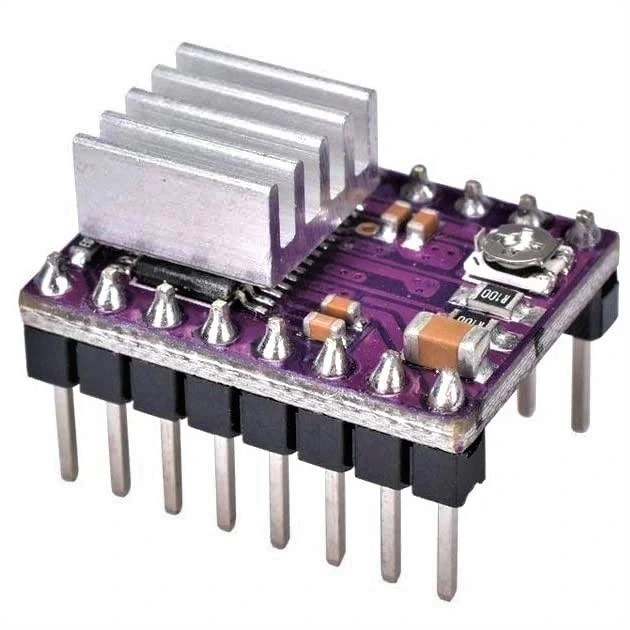

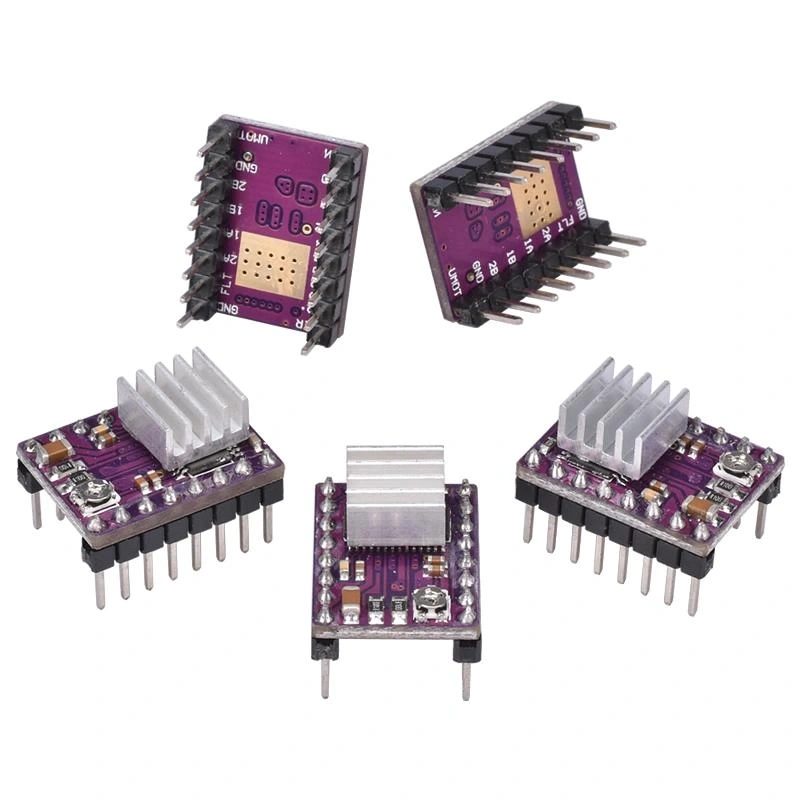

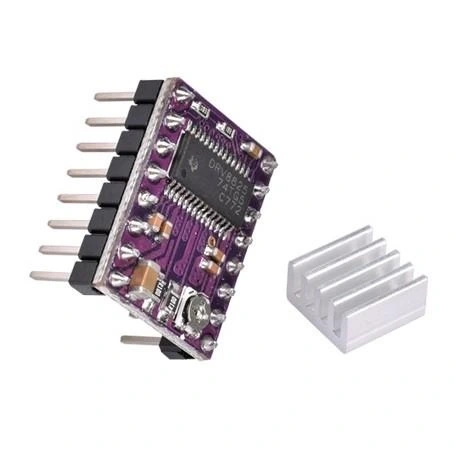

DRV8825 3D Yazıcı Uyumlu Step Motor Sürücü (Driver) Kart Modülü

DRV8825 3D Yazıcı Uyumlu Step Motor Sürücü Driver Kart Modülü

DRV8825 Step Motor Sürücü Modülü, bipolar step motorları hassas şekilde kontrol etmek için tasarlanmış kompakt bir sürücü kartıdır. 3D yazıcılar, CNC makineleri ve robotik projelerde yaygın olarak kullanılan bu modül, 2.5A'e kadar motor akımı sağlayabilir.

Mikrostep özelliği sayesinde tam adım, yarım adım ve 1/32 adıma kadar hassas kontrol imkanı sunan bu sürücü, Arduino ile kolayca kullanılabilir.

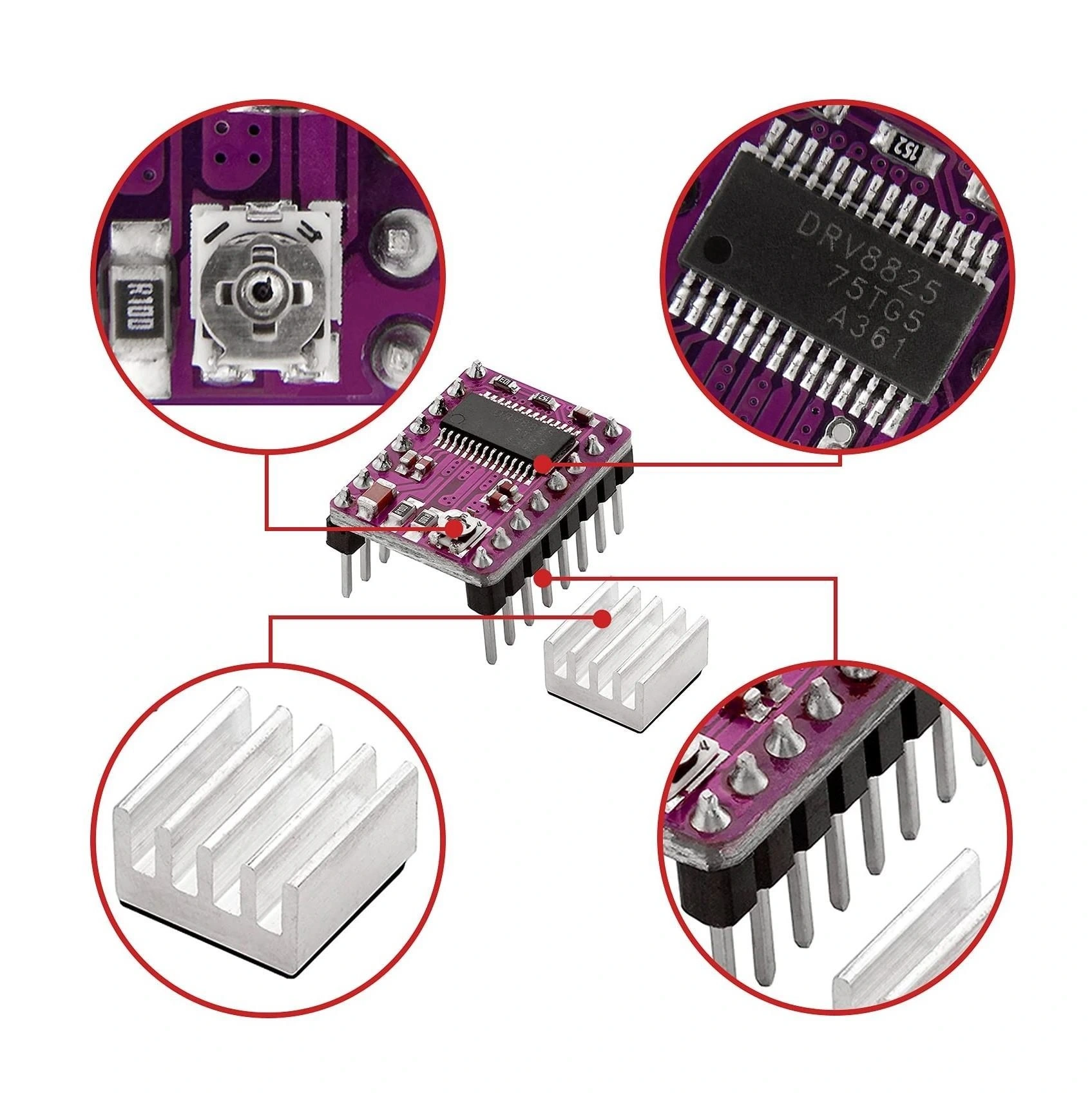

Üzerindeki potansiyometre ile akım sınırlaması yapabilen DRV8825, motorların aşırı ısınmasını önlerken, dahili koruma devreleri ile kısa devre ve aşırı sıcaklık durumlarına karşı kendini korur.

DRV8825, Motor ve Motor Sürücü Kartları arasında yüksek performansı ve güvenilirliği ile öne çıkan, RAMPS, GRBL ve diğer 3D yazıcı/CNC kontrol kartlarıyla tam uyumlu bir üründür.

Teknik Özellikler

DRV8825 Step Motor Sürücü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sürücü Entegresi: Texas Instruments DRV8825 step motor sürücü
• Sürücü Tipi: Bipolar step motor sürücü kartı
• Maksimum Motor Akımı: 2.5A (soğutucu ile)
• Çalışma Voltajı: 8.2V - 45V DC
• Lojik Voltajı: 3.3V - 5V
• Mikrostep Çözünürlüğü: Tam, 1/2, 1/4, 1/8, 1/16, 1/32
• Akım Ayarı: Potansiyometre ile ayarlanabilir
• Korumalar: Aşırı sıcaklık, aşırı akım ve kısa devre koruması
• Güç Dağıtım Pinleri: VMOT ve GND tekrar bağlantılı
• Kontrol Pinleri: STEP, DIR, SLEEP, RESET, FAULT
• Mikrostep Seçim Pinleri: M0, M1, M2
• Montaj Delikleri: 2 adet, 3mm çapında
• PCB Boyutları: 20mm x 15mm x 15mm
• Ağırlık: 3g

Bağlantı ve Kullanım

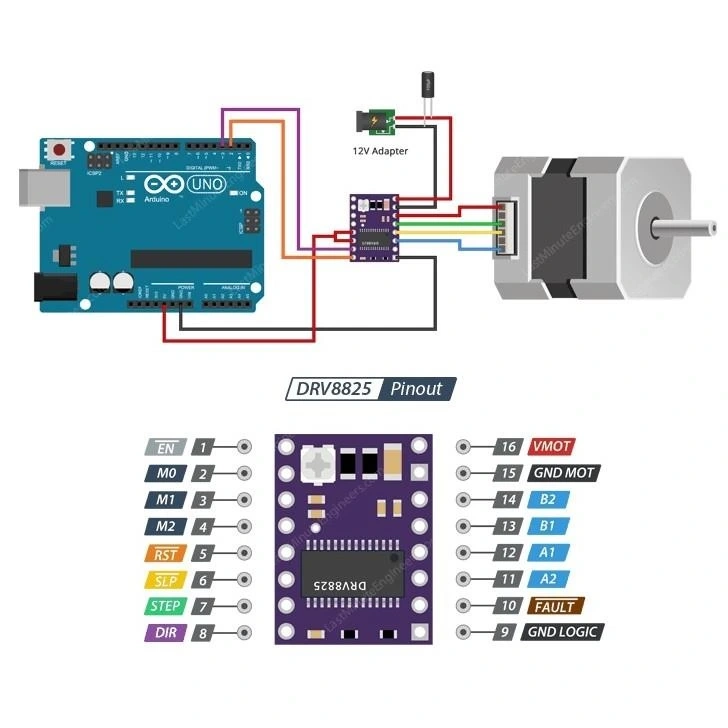

DRV8825 Step Motor Sürücü Modülünün bağlantı şeması ve kullanım talimatları.

DRV8825 sürücü modülünü Arduino ve step motora bağlamak için aşağıdaki adımları izleyin:

• Güç Bağlantısı:
  • VMOT ve GND pinlerine 8.2V-45V arası motor güç kaynağı bağlayın
  • VDD pinine Arduino'nun 5V (veya 3.3V) pinini bağlayın
  • GND pinine Arduino'nun GND pinini bağlayın
• Motor Bağlantısı:
  • B1 ve B2 pinlerine bipolar step motorun birinci bobin uçlarını bağlayın
  • A1 ve A2 pinlerine bipolar step motorun ikinci bobin uçlarını bağlayın
• Kontrol Bağlantıları:
  • STEP pini → Arduino dijital çıkış pini (örn. D3)
  • DIR pini → Arduino dijital çıkış pini (örn. D2)
  • SLEEP ve RESET pinlerini VDD pinine bağlayın (aktif etmek için)
• Mikrostep Ayarı:
  • M0, M1 ve M2 pinlerini GND veya VDD'ye bağlayarak mikrostep modunu seçin

Mikrostep Ayarları:

Akım sınırlamasını ayarlamak için aşağıdaki adımları izleyin:

1. Multimetre ile VREF pinindeki voltajı ölçün (potansiyometre ile GND arasındaki voltaj)
2. Akım sınırı = VREF x 2 formülünü kullanın (örneğin, 0.5V VREF = 1A akım sınırı)
3. Potansiyometreyi yavaşça çevirerek VREF değerini motorunuzun gerektirdiği akım değerine göre ayarlayın

Arduino ile basit bir step motor sürme kodu örneği:

// DRV8825 Step Motor Kontrol Örneği

// Pin tanımlamaları
const int stepPin = 3;  // STEP pini
const int dirPin = 2;   // DIR pini

void setup() {
  // Pin modlarını ayarla
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
}

void loop() {
  // Saat yönünde dönüş
  digitalWrite(dirPin, HIGH);

  // 200 adım at (tam tur - 1.8 derece step motor için)
  for(int i = 0; i < 200; i++) {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(500);  // Hız ayarı
    digitalWrite(stepPin, LOW);
    delayMicroseconds(500);  // Hız ayarı
  }

  delay(1000);  // 1 saniye bekle

  // Saat yönünün tersine dönüş
  digitalWrite(dirPin, LOW);

  // 200 adım at (tam tur - 1.8 derece step motor için)
  for(int i = 0; i < 200; i++) {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(500);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(500);
  }

  delay(1000);  // 1 saniye bekle
}

AccelStepper kütüphanesi ile ivme kontrolü örneği:

#include

// Pin tanımlamaları
#define stepPin 3
#define dirPin 2

// AccelStepper nesnesi oluştur
AccelStepper stepper(AccelStepper::DRIVER, stepPin, dirPin);

void setup() {
  // Motor hızını ve ivmesini ayarla
  stepper.setMaxSpeed(1000);     // Maksimum hız (adım/saniye)
  stepper.setAcceleration(500);  // İvme (adım/saniye^2)

  // Hedefe git
  stepper.moveTo(2000);  // 2000 adım git
}

void loop() {
  // Hedef pozisyona ulaşıldığında yeni hedef belirle
  if (stepper.distanceToGo() == 0) {
    stepper.moveTo(-stepper.currentPosition());  // Geri dön
    delay(1000);  // 1 saniye bekle
  }

  // Motorun bir adımını çalıştır
  stepper.run();
}

Uygulama Alanları

DRV8825 Step Motor Sürücü Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

3D Yazıcılar ve CNC Makineleri

• 3D yazıcı eksen kontrolleri
• CNC freze ve torna makineleri
• Lazer kesiciler
• PCB delme makineleri
• Plotter ve çizici sistemler
• Gravür makineleri

Robotik ve Otomasyon

• Robot eklem kontrolü
• Konveyör sistemleri
• Otomatik besleme mekanizmaları
• Kamera pan/tilt sistemleri
• Lineer aktüatör kontrolleri
• Otomatik kapı ve perde sistemleri

Optik ve Hassas Ekipmanlar

• Teleskop takip sistemleri
• Mikroskop odaklama mekanizmaları
• Hassas konumlandırma platformları
• Spektrometre kontrolleri
• Otomatik odaklama sistemleri
• Laboratuvar otomasyonu

Proje Örnekleri

DRV8825 Step Motor Sürücü Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

2 Eksenli CNC Çizim Makinesi

DRV8825 sürücüleri kullanarak kompakt bir CNC çizim makinesi oluşturabilirsiniz. Bu projede, iki NEMA 17 step motor X ve Y eksenlerini kontrol eder. Her motor için bir DRV8825 sürücü kullanılır.

Arduino Uno ana kontrol kartı olarak görev yapar ve G-code komutlarını işleyerek motorları senkronize şekilde hareket ettirir. Makine, ince uçlu kalem veya marker kullanarak teknik çizimler, sanat eserleri veya PCB şablonları çizebilir.

DRV8825'in 1/16 veya 1/32 mikrostep modu kullanılarak yüksek hassasiyetli çizimler elde edilir. Motorların akım ayarı, çizim kalitesini etkilemeyecek ancak ısınmayı minimumda tutacak şekilde optimize edilir.

Otomatik Teleskop Takip Sistemi

DRV8825 ve yüksek torklu step motorlar kullanarak amatör bir astronomik teleskop için otomatik yıldız takip sistemi oluşturabilirsiniz. İki eksenli bu sistem, azimut ve yükseklik eksenlerini kontrol ederek gökcisimlerinin hareketini izler.

Arduino, GPS modülü ve gerçek zamanlı saat modülü ile entegre çalışarak mevcut konum ve zaman verilerini kullanır. Yıldız katalog verileri kullanılarak, teleskop otomatik olarak hedef gökcismine yönlendirilebilir.

DRV8825'in hassas mikrostep özelliği sayesinde, teleskop pürüzsüz hareketlerle gökcismini takip eder ve uzun pozlama fotoğraflar için ideal bir platform sunar. Sistem ayrıca manuel kontrol için joystick arabirimi de içerir.

Otomatik Film Tarama Sistemi

Eski filmleri ve slaytları dijitalleştirmek için DRV8825 ve step motorlar kullanarak otomatik bir film tarama sistemi oluşturabilirsiniz. Sistem, filmi kare kare ilerletir ve her karenin dijital kamera ile fotoğrafını çeker.

DRV8825 sürücü, filmi hassas şekilde konumlandırmak için mikrostep modunda çalıştırılır. Arduino, step motoru kontrol ederken aynı zamanda kamera deklanşörünü de tetikler. Her kare için doğru pozisyonlama sağlanır.

Sistemin yazılımı, film boyutunu ve tipini (35mm, medium format, vb.) tanımlayabilir ve tarama işlemini buna göre ayarlar. Karanlık oda gerektirmeyen bu sistem, eski aile arşivlerini korumak isteyenler için ideal bir çözümdür.

Sorun Giderme ve İpuçları

DRV8825 Step Motor Sürücü Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Hareket Etmiyor: Bu sorun genellikle bağlantı hatalarından veya yanlış akım ayarından kaynaklanır. İlk olarak tüm kablo bağlantılarını kontrol edin. Motor ve güç bağlantılarının doğru yapıldığından emin olun. SLEEP ve RESET pinlerinin HIGH (VDD) seviyesinde olduğunu kontrol edin; bu pinler LOW olduğunda sürücü devre dışı kalır. Akım ayarını kontrol edin, çok düşük bir akım ayarı motorun dönmesini engelleyebilir. Potansiyometre ile VREF değerini motorunuza uygun şekilde ayarlayın. Arduino kodunuzu kontrol edin, STEP pinine düzgün darbe gönderildiğinden emin olun. Step motoru direkt olarak güç kaynağına bağlayarak sağlam olduğunu doğrulayın.
• Motor Sıcak Çalışıyor: Aşırı ısınma, genellikle çok yüksek akım ayarından veya yetersiz soğutmadan kaynaklanır. Akım ayarını düşürün, VREF değerini azaltarak çalışma akımını motorun ihtiyacına göre ayarlayın. Sürücü modülüne bir soğutucu ekleyin, özellikle 1A üzerinde çalışan motorlar için soğutucu gereklidir. Mikrostep modunu yükselterek (örn. 1/16 veya 1/32) ısınmayı azaltabilirsiniz, bu mod daha yumuşak çalışma sağlar. Motorun sürekli aktif kalması yerine, kullanılmadığında SLEEP moduna geçirilmesi ısınmayı azaltır. Besleme voltajını kontrol edin, çok yüksek voltaj da ısınmaya neden olabilir.
• Motor Düzensiz Çalışıyor: Düzensiz hareket veya titreme sorunları genellikle sinyal veya güç problemlerinden kaynaklanır. Step sinyalinin doğru frekans ve darbe genişliğinde olduğunu kontrol edin. Çok yüksek hız ayarı, motorun adım kaçırmasına neden olabilir. İvmelenme kullanan bir kod yazın, ani hızlanmalar düzensiz harekete yol açar. Güç kaynağının yeterli akımı sağlayabildiğinden emin olun. Yetersiz güç, yük altında düzensiz çalışmaya neden olur. Motor kablolarının kalitesini ve uzunluğunu kontrol edin. Uzun kablolar sinyal bozulmasına yol açabilir. Elektriksel gürültüyü azaltmak için bypass kapasitörleri ekleyin.
• Sürücü Aşırı Isınıp Kapanıyor: DRV8825, aşırı ısınma durumunda kendini korumak için otomatik olarak kapanır. Sürücü entegresine yeterli büyüklükte bir soğutucu takın ve gerekirse küçük bir fan ile aktif soğutma sağlayın. Akım sınırını düşürün; motorunuzun ihtiyacı olan minimum değere ayarlayın. Çalışma voltajını düşürmeyi deneyin (maksimum 45V yerine 24V gibi). Çalışma çevrimini azaltın, sürekli çalışma yerine aralıklı çalışma programlayın. PCB'nin altında yeterli hava akışı olduğundan emin olun, sürücüyü sıkışık bir alana monte etmeyin.
• Konumlandırma Hataları: Hassas konumlandırma gerektiren uygulamalarda doğruluk sorunları yaşanabilir. Mikrostep modunu yükseltin (1/16 veya 1/32), daha hassas konumlandırma sağlar. Mekanik boşluk ve sürtünmeyi kontrol edin. Kayışlardaki gevşeklik veya mekanik kısımlardaki aşınma, hassasiyeti etkiler. AccelStepper gibi daha gelişmiş bir kütüphane kullanın, hız profili ve ivmelenme kontrolü hassasiyeti artırır. Step motorun kalitesini ve adım açısının tutarlılığını kontrol edin. Motor sürücü akımını optimize edin, çok düşük veya çok yüksek akım ayarı konum hatalarına neden olabilir. Yük değişikliklerini dikkate alın, değişken yükler altında adım atlaması olabilir.

Performans İpuçları

• Soğutucu kullanımı sürücü ömrünü uzatır ve daha yüksek akımlarda çalışmayı sağlar
• Mümkün olan en yüksek mikrostep ayarını kullanarak daha sessiz ve pürüzsüz çalışma elde edin
• Motorlar için ayrı güç kaynağı kullanarak Arduino'yu koruyun ve gürültüyü azaltın
• Güç hatlarına 100µF elektrolitik ve 0.1µF seramik bypass kapasitörleri ekleyin
• İvmelenme kullanarak ani yük değişimlerinde adım kaybını önleyin
• Yüksek hızda step atma için direkt port manipülasyonu veya timer kesmeleri kullanın
