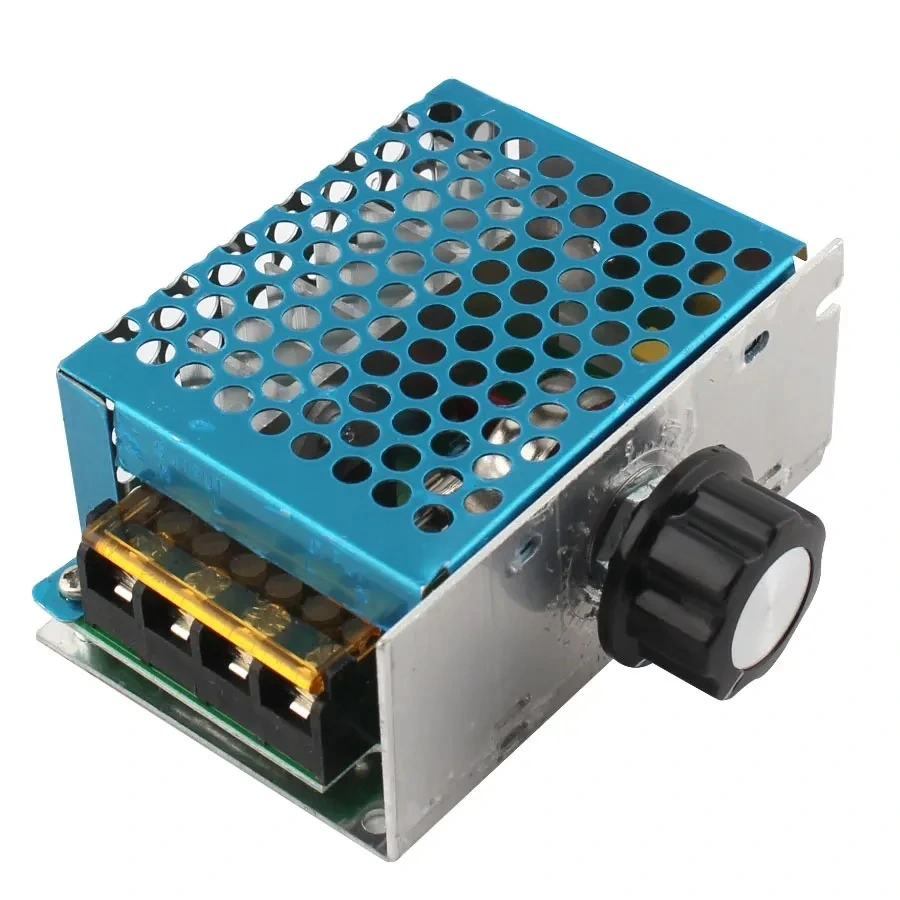

4000W Dimmer Voltaj Regülatörü Motor Hız Devresi

4000W Dimmer Voltaj Regülatörü Motor Hız Devresi

4000W Dimmer Voltaj Regülatörü, yüksek güç kapasiteli SCR tabanlı bir kontrol devresidir. 4kW'a kadar elektrikli cihazların hız ve güç kontrolünü hassas şekilde ayarlama imkanı sunar. AC motor hız kontrolü, aydınlatma şiddeti ayarı ve ısıtıcı güç regülasyonu gibi uygulamalar için tasarlanmış bu modül, analog döner potansiyometre ile kolay kullanım sağlar.

Kompakt tasarımı ve kolay montaj yapısı ile çeşitli projelere entegre edilebilen bu regülatör devresi, standart 220V-230V AC şebeke geriliminde çalışan cihazların kontrolü için idealdir. Yüksek akım kapasitesi sayesinde endüstriyel uygulamalarda da kullanılabilir. SCR teknolojisi, güç verimli kontrol imkanı sunar.

Premium özellikleriyle öne çıkan 4000W Dimmer Voltaj Regülatörü, DIY projeleri, Arduino destekli otomasyon sistemleri, endüstriyel kontrol uygulamaları ve ev içi güç kontrol çözümleri için mükemmel bir seçimdir.

---

Teknik Özellikler

Bu bölümde 4000W Dimmer Voltaj Regülatörünün detaylı teknik özellikleri listelenmektedir.

• Maksimum Güç Kapasitesi: 4000W
• Giriş Voltajı: 220V-230V AC (50/60Hz)
• Çıkış Voltajı: 0-220V AC (Ayarlanabilir)
• Maksimum Akım: 18A
• Kontrol Yöntemi: SCR (Silikon Kontrollü Doğrultucu)
• Faz Kontrolü: Güç fazının 0-180° arasında ayarlanması
• Kontrol Elemanı: BTA41-600B veya eşdeğeri Triyak
• Tetikleme Bileşeni: MOC3021 Optokuplör
• Kontrol Girişi: Potansiyometre (dahil değildir)
• Potansiyometre Değeri: 220K-470K (önerilen)
• Aşırı Yük Koruması: 20A Sigorta ile (takılı değildir)

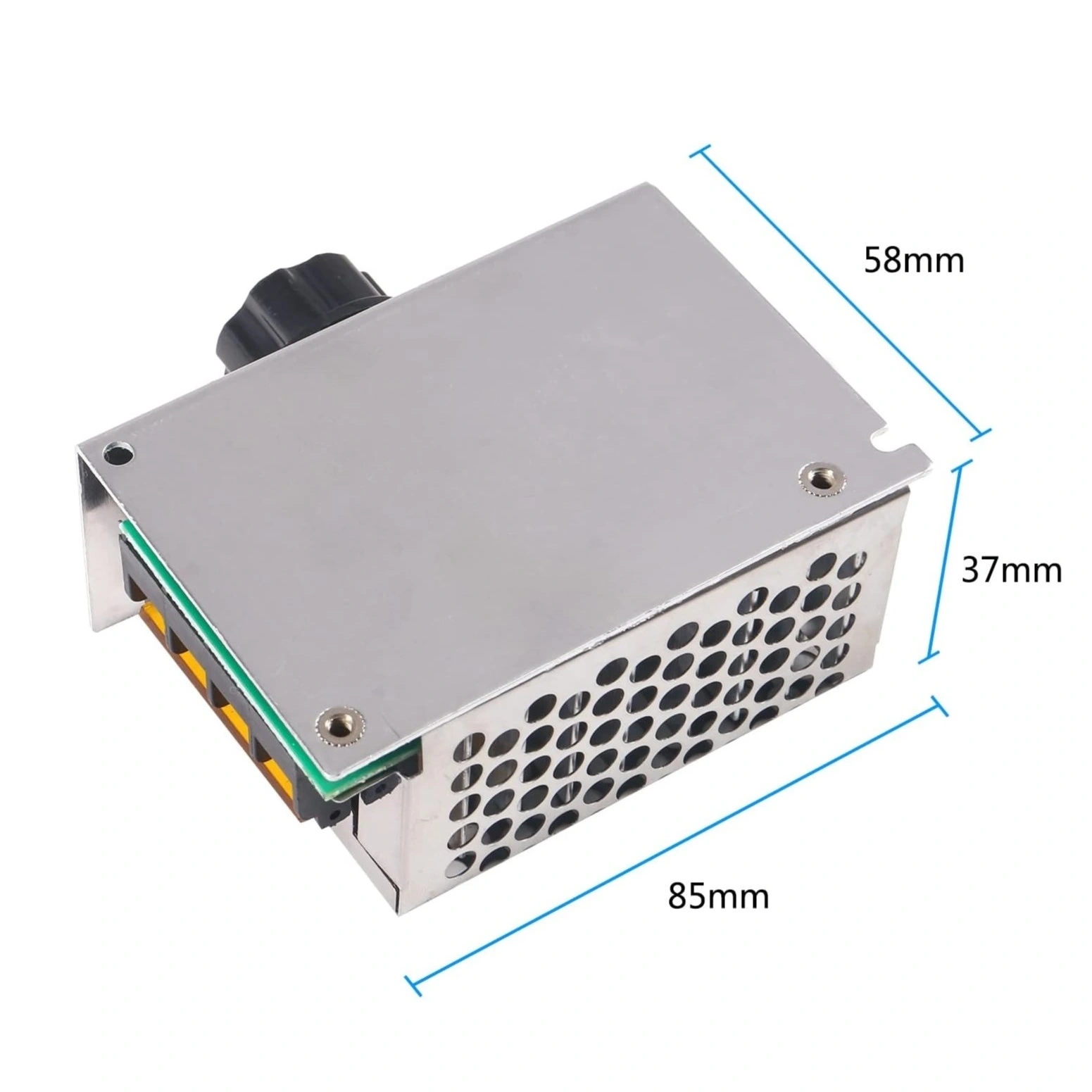

• PCB Boyutları: 5.3cm x 4.8cm x 2cm (yaklaşık)

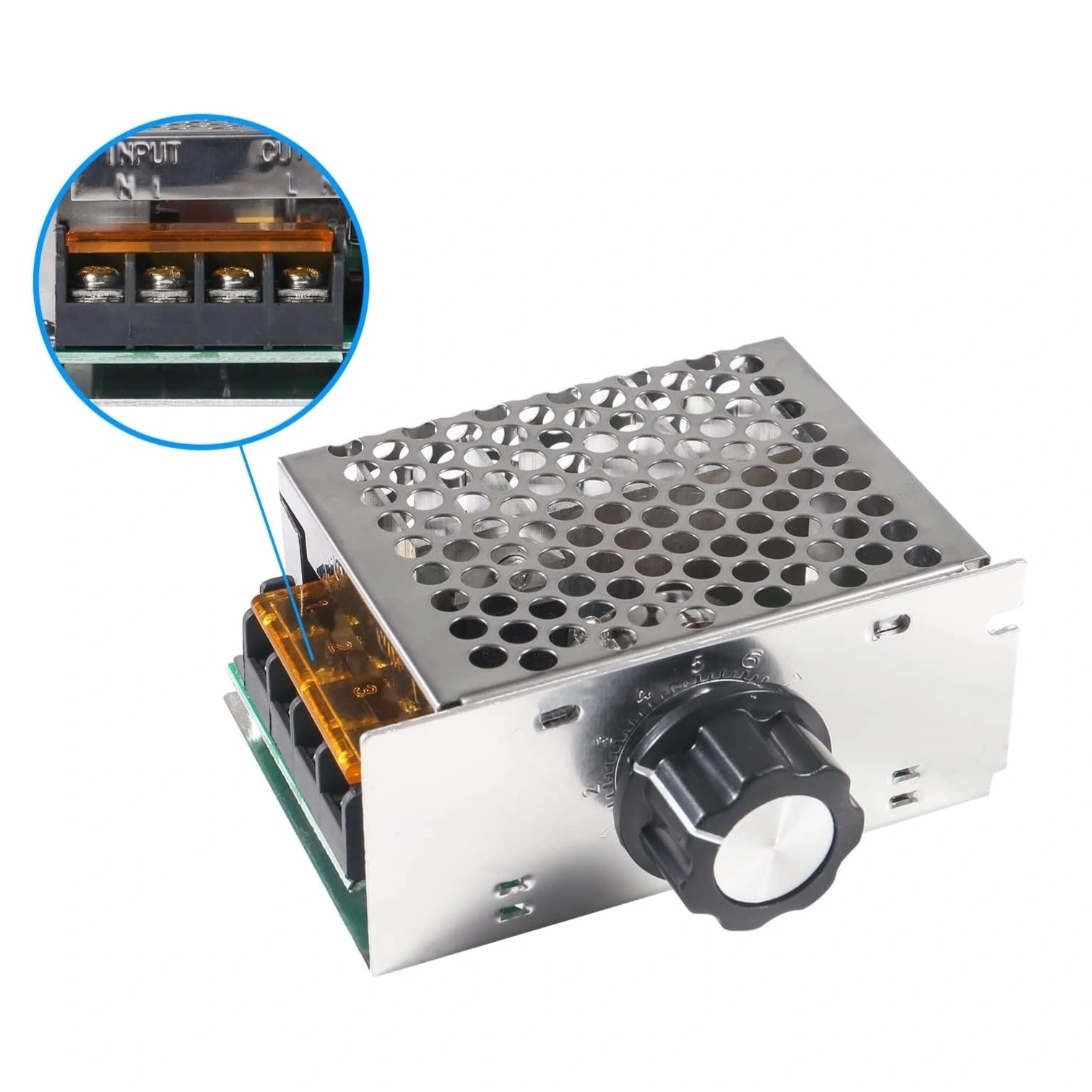

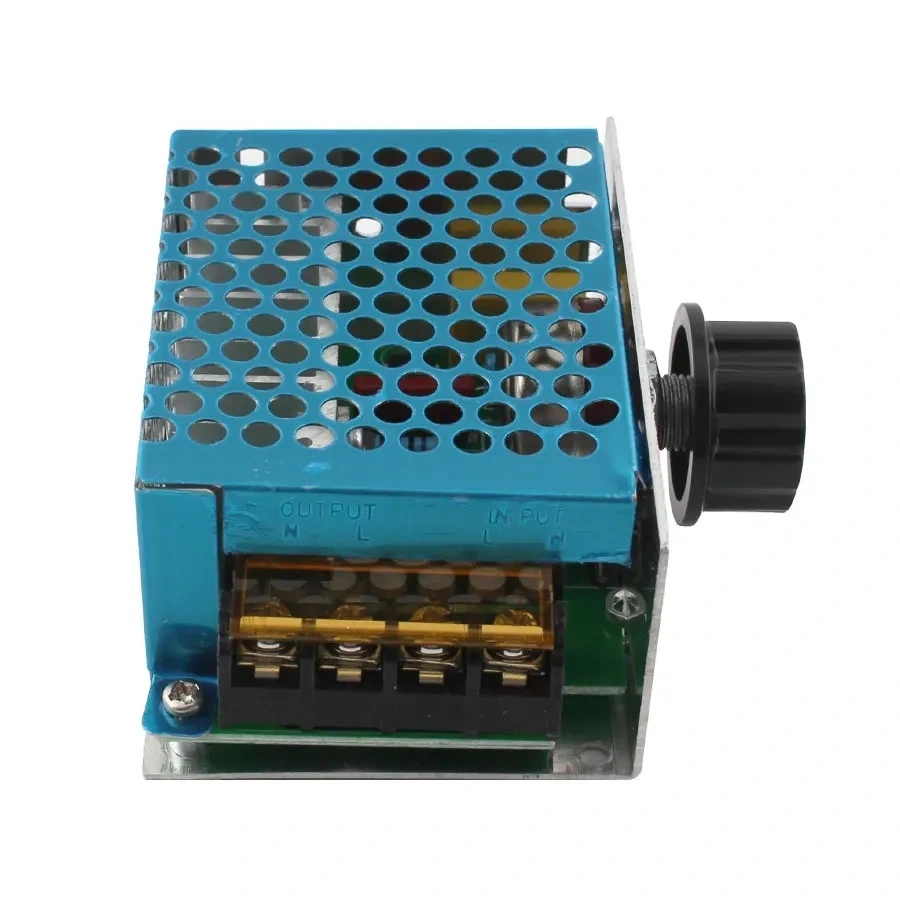

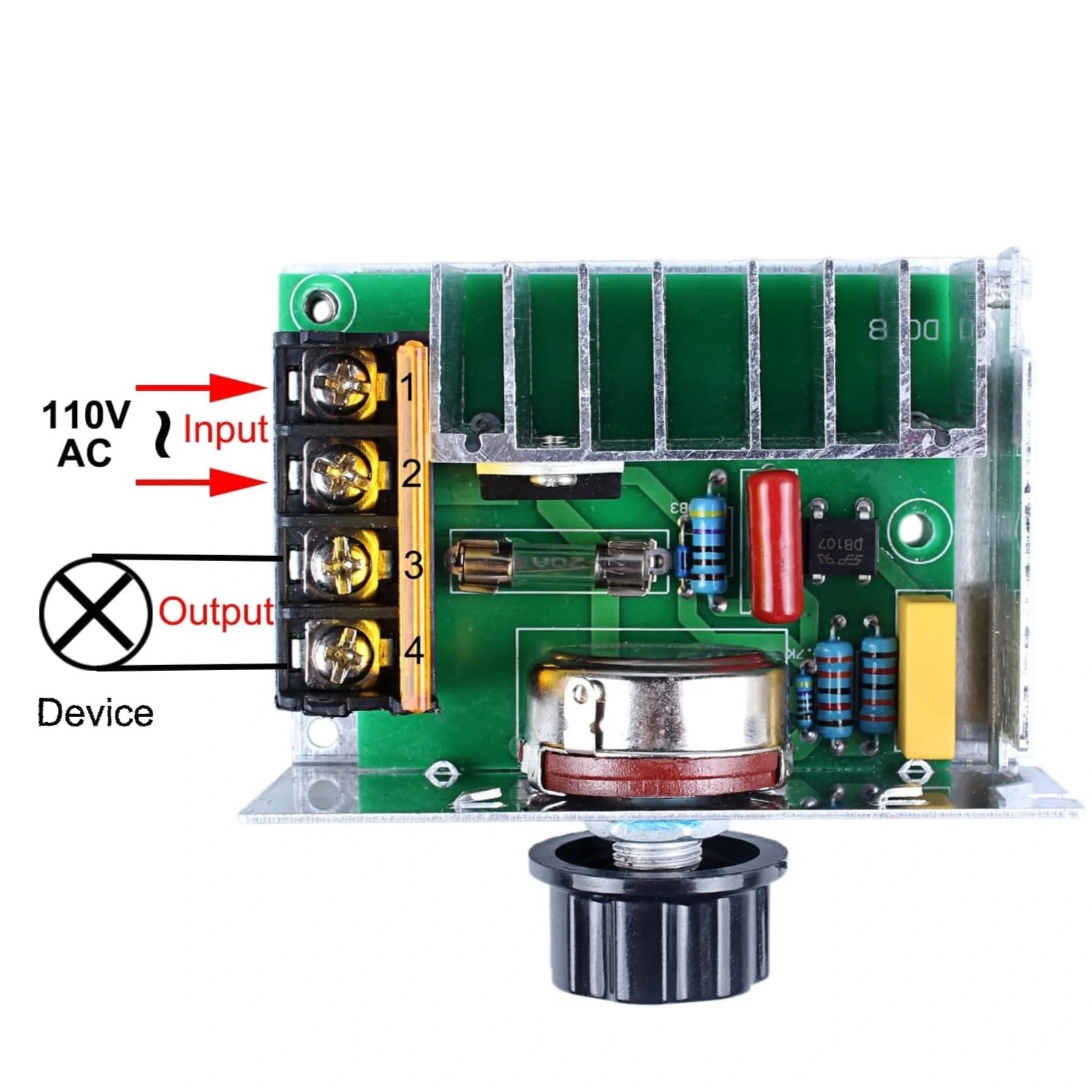

• Terminal Bağlantıları: Vidalı terminal blokları
• Kablo Kalınlığı: 2.5mm²'ye kadar

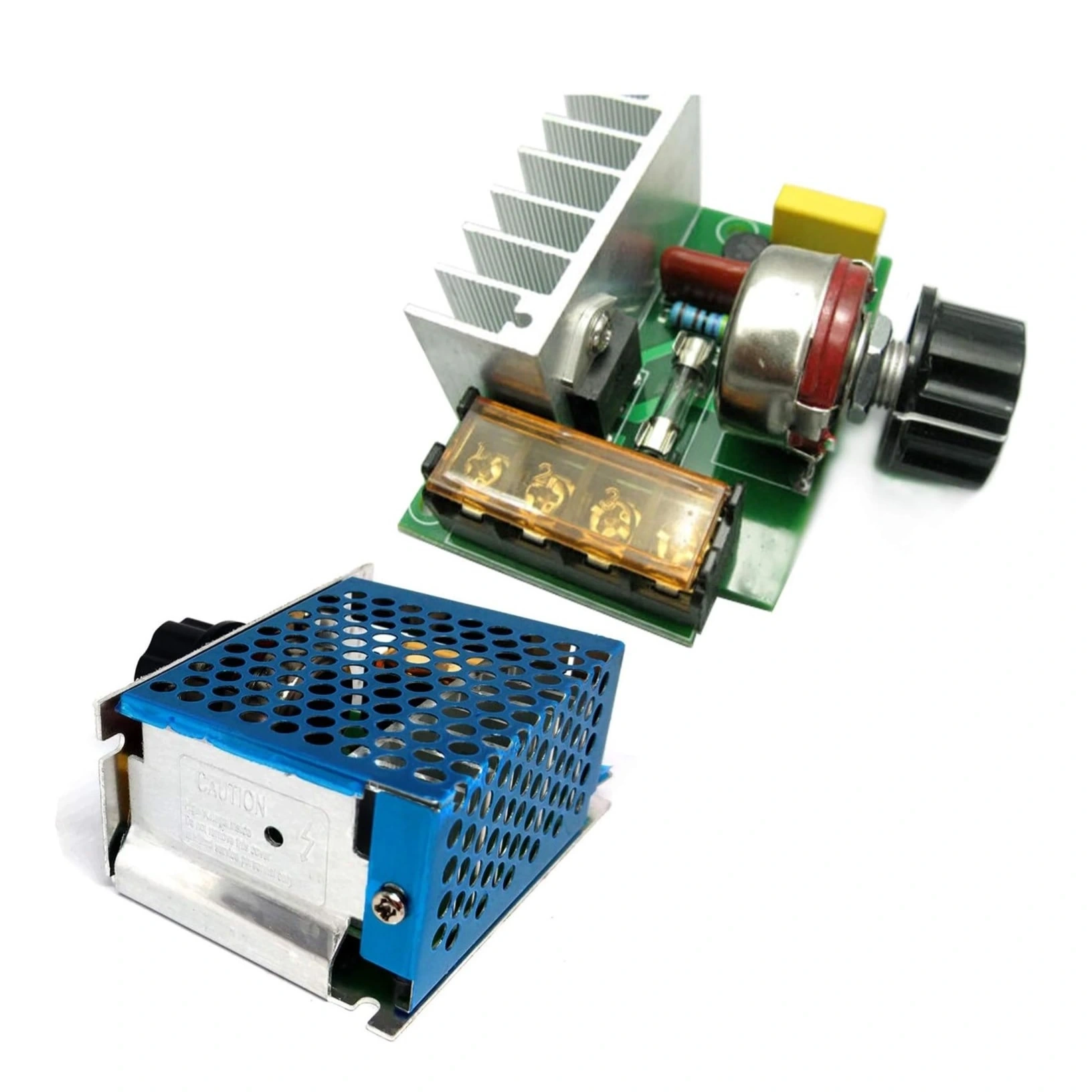

• Soğutma: Yüksek güçlerde harici soğutucu gerektirir
• Montaj Delikleri: 4 adet, 3mm çapında
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Nem Dayanımı: < %90 bağıl nem (yoğuşmasız)
• Çıkış Dalga Formu: Kırpılmış Sinüs Dalgası
• Uygun Cihazlar: AC motorlar, ısıtıcılar, akkor lambalar, vs.

---

Kullanım Avantajları

4000W Dimmer Voltaj Regülatörünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Güç Kapasitesi: 4000W (4kW) güç ile endüstriyel uygulamalara uygun.
• Geniş Kontrol Aralığı: Neredeyse sıfırdan tam güce kadar hassas ayarlama.
• Kolay Entegrasyon: Vidalı terminaller sayesinde hızlı ve güvenli bağlantı.
• Çok Yönlü Uyumluluk: Çeşitli AC cihazlarla kullanılabilme esnekliği.
• Kompakt Boyut: Sınırlı alanlara kolayca monte edilebilen küçük PCB tasarımı.
• Basit Kontrol Arayüzü: Standart potansiyometre ile sezgisel kullanım.
• Minimum Parazit: Optik izolasyon ile kontrol devresinin korunması.
• Yüksek Verimlilik: SCR teknolojisi ile düşük ısı üretimi ve enerji kaybı.
• Ekonomik Çözüm: Endüstriyel hız kontrolörlere göre uygun maliyetli alternatif.
• Ölçeklenebilir Kontrol: Hassas ayarlanabilir güç seviyesi ile farklı uygulamalara adaptasyon.

---

İdeal Kullanım Alanları

Bu dimmer regülatörün tipik kullanım alanları aşağıda listelenmiştir.

• AC Motor Hız Kontrolü: Elektrikli el aletleri, fan ve aspiratörler
• Aydınlatma Kontrolü: Akkor lambalar ve halojen aydınlatmalar
• Isıtma Sistemleri: Elektrikli ısıtıcılar ve endüstriyel ısıtma elemanları
• DIY Elektronik Projeleri: Güç kontrollü ev otomasyonu
• Laboratuvar Ekipmanları: Sıcaklık ve ısı kontrolü gerektiren cihazlar
• Endüstriyel Mikserler: Değişken hız gerektiren karıştırıcılar
• Pompa Sistemleri: Su ve sıvı akış kontrolü
• Seramik Fırınları: Sıcaklık kontrolü için güç regülasyonu
• Ahşap İşleme Aletleri: Matkap ve kesim motorlarının hız kontrolü
• Endüstriyel Fanlar: Havalandırma ve soğutma sistemleri

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, dimmer regülatörün performansını ve ömrünü etkiler.

---

SCR Teknolojisi ve Çalışma Prensibi

4000W dimmer regülatörün temelindeki SCR teknolojisi ve faz kontrolü çalışma prensibi.

4000W Dimmer Voltaj Regülatörü, AC güç kontrolü için gelişmiş bir SCR (Silikon Kontrollü Doğrultucu) teknolojisi kullanır. Bu teknoloji, AC sinüs dalgasının belirli bölümlerini keserek güç kontrolü sağlar ve endüstriyel uygulamalar için yüksek güvenilirlik sunar.

SCR Faz Kontrol Tekniği:

Dimmer devresinin çalışma mekanizması şu prensiplere dayanır:

• Faz Açısı Kontrolü: Sinüs dalgasının her yarım periyodunda SCR'nin tetikleme anını geciktirerek güç kontrolü sağlar.
• Tetikleme Devresi: Her AC döngüsünde sıfır geçişini algılayıp ayarlanabilir bir gecikme sonrası SCR'yi tetikler.
• Potansiyometre Etkisi: Döner potansiyometre, tetikleme zamanlamasını kontrol ederek çıkış gücünü ayarlar.
• Optik İzolasyon: MOC3021 optokuplör, kontrol devresi ile yüksek güç devresi arasında güvenli izolasyon sağlar.
• RC Zamanlama Devresi: Direnç-kapasitör kombinasyonu ile tetikleme gecikmesi oluşturulur.

Bu teknoloji, motor ve motor sürücü kartları kategorisinde yer alan AC motor kontrolü için etkili bir çözüm sunar.

Çıkış Dalga Formu ve Etkileri:

SCR kontrollü dimmer devresinin çıkış karakteristikleri:

• Kırpılmış Sinüs Dalgası: Çıkışta tam bir sinüs dalgası yerine kısmi iletim sonucu oluşan dalga formu.
• Harmonik Distorsiyon: Kesilen dalga formunun şebekede oluşturabileceği harmonik bozulmalar.
• RFI (Radyo Frekans Girişimi): Hızlı açma-kapama geçişlerinin oluşturabileceği yüksek frekanslı gürültü.
• EMI (Elektromanyetik Girişim): Komşu elektronik cihazları etkileyebilecek elektromanyetik yayılım.
• Güç Faktörü Etkileri: Faz kırpıldığında güç faktöründe meydana gelen değişimler.

Bu özellikler, kullanım ortamına ve bağlanan yük türüne göre dikkate alınmalıdır.

Termal Yönetim ve Verimlilik:

Yüksek güç uygulamalarında kritik öneme sahip termal konular:

• Güç Dağılımı: Triyak ve diğer güç bileşenlerinde oluşan ısı yayılımı.
• Soğutucu Tasarımı: Güç seviyesine göre yeterli ısı transfer kapasitesine sahip soğutucu gerekliliği.
• Konveksiyon/Zorlanmış Soğutma: Doğal veya fan destekli hava akışı ihtiyacı.
• Termal Direnç: Triyak-soğutucu-ortam arasındaki termal transfer verimliliği.
• Güç Kayıpları: SCR'lerin iletim durumundaki çalışma verimliliği (%98'e kadar).

Uygun termal yönetim, cihazın güvenilirliğini ve ömrünü önemli ölçüde etkiler.

---

Motor Hız Kontrolü ve Uygulamaları

4000W dimmer regülatör ile motor hız kontrolü yapma ve farklı motor tiplerinin uyumluluğu.

Bu dimmer regülatör, çeşitli AC motor türlerinin hız kontrolü için kullanılabilir. Ancak farklı motor tiplerinin kontrol özelliklerini ve bu cihazla uyumluluğunu anlamak önemlidir.

Uyumlu Motor Tipleri:

4000W dimmer regülatörün kontrol edebileceği motor tipleri:

• Üniversal Motorlar: Elektrikli el aletlerinde kullanılan fırçalı AC/DC motorlar (mükemmel uyumluluk).
• Gölge Kutuplu İndüksiyon Motorları: Küçük fanlar ve düşük torklu uygulamalar için olan motorlar (iyi uyumluluk).
• Faz Kaydırmalı İndüksiyon Motorları: Düşük güçlü vantilatör tipi motorlar (sınırlı uyumluluk).
• AC Seri Motorlar: Elektrikli süpürge motorları gibi yüksek hızlı uygulamalar (iyi uyumluluk).
• Asenkron (Kafesli) Motorlar: Standart 3-fazlı motorlar (uyumlu değil, özel invertör gerektirir).

Bu bilgiler, motor ve motor sürücü kartları seçiminde doğru kararlar almanıza yardımcı olur.

Motor Hız Kontrolünde Dikkat Edilecek Noktalar:

Dimmer ile motor kontrolünde göz önünde bulundurulması gereken faktörler:

• Başlangıç Torku: Düşük voltajlarda motorun yeterli torku üretememe problemi.
• Soğutma Etkisi: Düşük hızlarda motorun kendi fanının yetersiz soğutma sağlaması.
• Minimum Hız Sınırı: Motorun çalışabildiği en düşük hız limitinin belirlenmesi.
• Hız Regülasyonu: Yük değişimlerinde hız kararlılığının düşük olması.
• RFI Filtreleme: Motor fırçalarından kaynaklanan radyo frekans girişimini azaltma ihtiyacı.

Bu faktörler, uygulamanın başarısını ve motorun uzun ömürlü çalışmasını etkiler.

Tipik Motor Uygulamaları:

4000W dimmer regülatör ile sık kullanılan motor kontrolü örnekleri:

• Endüstriyel Fanlar: Havalandırma sistemlerinde hava akış hızı kontrolü.
• Bench Grinder: Taşlama ve polisaj makinelerinde hız ayarı.
• Mikserler: Endüstriyel ve gıda mikserlerinde farklı karıştırma hızları.
• Matkap ve Torna: Ahşap ve metal işleme aletlerinde devir kontrolü.
• Su Pompaları: Basit sirkülasyon pompalarında debi kontrolü.

Her uygulama için motorun özelliklerine göre uygun kontrol stratejisi belirlenmelidir.

---

Aydınlatma ve Isıtma Kontrol Uygulamaları

4000W dimmer regülatörün aydınlatma ve ısıtma sistemlerinde kullanımı.

Dimmer regülatör, motor kontrolü dışında aydınlatma şiddeti ve ısıtma gücü kontrolü için de ideal bir çözümdür. Özellikle rezistif yüklerle mükemmel uyumluluk gösterir.

Aydınlatma Kontrol Uygulamaları:

Dimmer ile uyumlu aydınlatma tipleri ve kullanım detayları:

• Akkor Lambalar: Klasik tungsten flamanlı lambalar için mükemmel uyumluluk.
• Halojen Lambalar: 220V şebeke tipi halojen lambalarla doğrudan kullanım.
• Tungsten-Halojen Spotlar: Galeri ve sahne aydınlatmalarında atmosfer kontrolü.
• Infrared Isıtıcı Lambalar: Kızılötesi ısıtıcı lambaların parlaklık ve ısı kontrolü.
• Yüksek Voltajlı Dekoratif Aydınlatma: Özel atmosfer yaratmak için çoklu lamba kontrolü.

Not: LED, floresan, CFL ve elektronik balastlı lambalar bu dimmer ile uyumlu değildir.

Isıtma Sistemleri Kontrolü:

Çeşitli ısıtma uygulamalarında dimmer kullanımı:

• Elektrikli Isıtıcılar: Fan destekli veya rezistanslı oda ısıtıcılarının güç kontrolü.
• Endüstriyel Isıtma Elemanları: Proses ısıtması için hassas sıcaklık ayarı.
• Seramik Fırınlar: Sanatsal ve endüstriyel seramik pişirim sıcaklık kontrolü.
• Sıcak Hava Tabancaları: Lehim ve şekillendirme uygulamalarında ısı kontrolü.
• Su Isıtıcılar: Küçük ölçekli elektrikli su ısıtma sistemleri için güç regülasyonu.

Isıtma uygulamalarında dimmer, hassas sıcaklık kontrolü ve enerji tasarrufu sağlar.

Uygulama Önerileri ve Güvenlik:

Aydınlatma ve ısıtma kontrol uygulamalarında önemli noktalar:

• Minimum Yük: Dimmer'ın stabil çalışması için minimum 60W yük bağlanması önerilir.
• Maksimum Lamba Sayısı: Toplam güç kapasitesine göre paralel bağlanabilecek lamba miktarı hesaplanmalıdır.
• Faz Dengeleme: Büyük aydınlatma sistemlerinde yüklerin fazlar arasında dengeli dağıtılması.
• Termal Limit: Kapalı alanlara montajda ısı birikimi riskine karşı güç sınırlandırması.
• Yangın Güvenliği: Isıtma uygulamalarında aşırı ısınma ve yangın risklerine karşı önlemler.

Güvenlik her zaman öncelik olmalı, özellikle yüksek güçlü ısıtma uygulamalarında sistem düzenli kontrol edilmelidir.

---

Arduino ve Mikrodenetleyici Entegrasyonu

4000W dimmer regülatörün Arduino ve diğer mikrodenetleyicilerle kontrolü.

Bu dimmer regülatör, manuel potansiyometre kontrolünün yanı sıra Arduino ve diğer mikrodenetleyicilerle de entegre edilebilir. Bu entegrasyon, otomatik ve programlanabilir güç kontrolü için yeni olanaklar sunar.

Temel Entegrasyon Yöntemleri:

Arduino ile dimmer devresi kontrol seçenekleri:

• Dijital Potansiyometre: Arduino ile kontrol edilen dijital potansiyometrenin dimmer devresine bağlanması.
• MOSFET/Transistör Kontrolü: RC zamanlama devresini Arduino ile kontrol etmek için transistör arayüzü.
• Optokuplör İzolasyonu: Arduino ve yüksek voltaj devresi arasında güvenli bir izolasyon sağlama.
• Sıfır Geçiş Algılama: AC sinüs dalgasının sıfır geçişlerini algılayarak senkronize kontrol.
• PWM Sinyali Dönüşümü: Arduino'nun PWM çıkışını dimmer kontrol sinyaline çeviren devre.

Bu entegrasyon yöntemleri, manuel kontrolden otomatik kontrol sistemlerine geçiş sağlar.

Örnek Arduino Kontrol Kodu:

const int zeroCrossPin = 2;    // Sıfır geçiş algılama pini (kesme için)
const int triacPin = 9;        // Triyak tetikleme pini
const int potPin = A0;         // Potansiyometre pini

volatile int dimming = 128;    // Kısma değeri (0-128)
                               // 0 = tam güç, 128 = sıfır güç

void setup() {
  pinMode(zeroCrossPin, INPUT_PULLUP);
  pinMode(triacPin, OUTPUT);

  // Sıfır geçiş kesmesi ayarla
  attachInterrupt(digitalPinToInterrupt(zeroCrossPin), zeroCrossISR, RISING);
}

void loop() {
  // Potansiyometreden değer oku ve dimmer değerine dönüştür
  int potValue = analogRead(potPin);
  dimming = map(potValue, 0, 1023, 128, 0);  // Değer haritalaması

  delay(10);  // Kısa bekleme
}

// Sıfır geçiş kesme rutini
void zeroCrossISR() {
  // Triyak tetikleme gecikmesi (dimming değerine göre)
  delayMicroseconds(dimming * 65);  // 65 = 8333 / 128
  digitalWrite(triacPin, HIGH);     // Triyakı tetikle
  delayMicroseconds(10);            // Kısa pulse
  digitalWrite(triacPin, LOW);      // Triyak tetiklemeyi sonlandır
}

Bu örnek kod, basit bir sıfır geçiş algılama ve triyak tetikleme mantığını gösterir.

Gelişmiş Kontrol Uygulamaları:

Arduino ve dimmer entegrasyonu ile yapılabilecek ileri düzey projeler:

• Sıcaklık Kontrollü Isıtma: Sıcaklık sensörü geribildirimi ile otomatik ısıtıcı kontrolü.
• Programlanabilir Aydınlatma: Zaman bazlı veya sensör bazlı otomatik aydınlatma seviyesi değişimi.
• Motor Otomasyonu: Yük ve hız sensörleri ile kapalı döngü motor kontrolü.
• Uzaktan Kontrol: Bluetooth, Wi-Fi veya IR üzerinden cihaz gücünün uzaktan kontrolü.
• IoT Entegrasyonu: İnternet bağlantılı akıllı ev sistemlerine dahil etme.

Mikrodenetleyici entegrasyonu, dimmer regülatörün yeteneklerini önemli ölçüde genişletir.

---

Güvenlik Önlemleri ve Koruma Devreleri

4000W dimmer regülatör kullanımında dikkat edilmesi gereken güvenlik konuları ve koruma önlemleri.

Yüksek güç seviyelerinde çalışan bu dimmer regülatör, doğru kullanım ve uygun güvenlik önlemleri gerektiren bir cihazdır. Güvenli çalışma için belirli koruma devreleri eklenmeli ve temel elektriksel güvenlik kuralları takip edilmelidir.

Temel Güvenlik Önlemleri:

Dimmer regülatör kullanırken alınması gereken güvenlik tedbirleri:

• Uygun Muhafaza: Yalıtkan veya topraklanmış metal kutu içine montaj yapılması.
• Sigorta Koruması: Giriş hattına uygun değerde (20A) sigorta eklenmesi.
• Topraklama: Metal muhafaza kullanılıyorsa mutlaka güvenli topraklama yapılması.
• Yalıtım: Tüm açıktaki iletken parçaların yalıtılması veya erişimin engellenmesi.
• Kaçak Akım Koruması: Sistem beslemesinde kaçak akım rölesi (RCD) kullanılması.

Şebeke voltajı ile çalışan cihazlarda güvenlik her zaman öncelikli olmalıdır.

Aşırı Yük ve Kısa Devre Koruması:

Dimmer devresini ve bağlı cihazları korumak için öneriler:

• Hızlı Sigorta: Triyakı korumak için hızlı tepkili (fast-blow) sigorta kullanımı.
• Varistör (MOV): Gerilim sıçramalarını sönümlemek için giriş hattına varistör eklenmesi.
• Termal Koruma: Aşırı ısınma durumunda devre kesecek termal sigorta montajı.
• Snubber Devresi: Triyak koruması için RC snubber network (tipik 100Ω + 0.1μF).
• Akım Sınırlama: Yüksek ani akımları sınırlayacak NTC termistör kullanımı.

Bu korumalar, hem cihazın ömrünü uzatır hem de güvenli çalışmayı sağlar.

EMI/RFI Filtreleme:

Elektromanyetik girişim ve radyo frekans girişimini azaltma yöntemleri:

• Giriş Filtresi: LC filtre devresi ile şebekeye yayılan gürültünün azaltılması.
• Ferrit Çekirdek: Kablolara takılan ferrit halkalar ile yüksek frekanslı gürültünün engellenmesi.
• Ekranlama: Metal muhafaza ile EMI yayılımının azaltılması.
• Twisted Pair Kablolama: Kontrol sinyalleri için bükülmüş çift kablo kullanımı.
• Topraklama Optimizasyonu: EMI için düşük empedanslı topraklama yolu oluşturulması.

EMI/RFI filtreleme, hem dimmer devresinin diğer cihazları etkilemesini önler hem de kontrolün daha kararlı olmasını sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

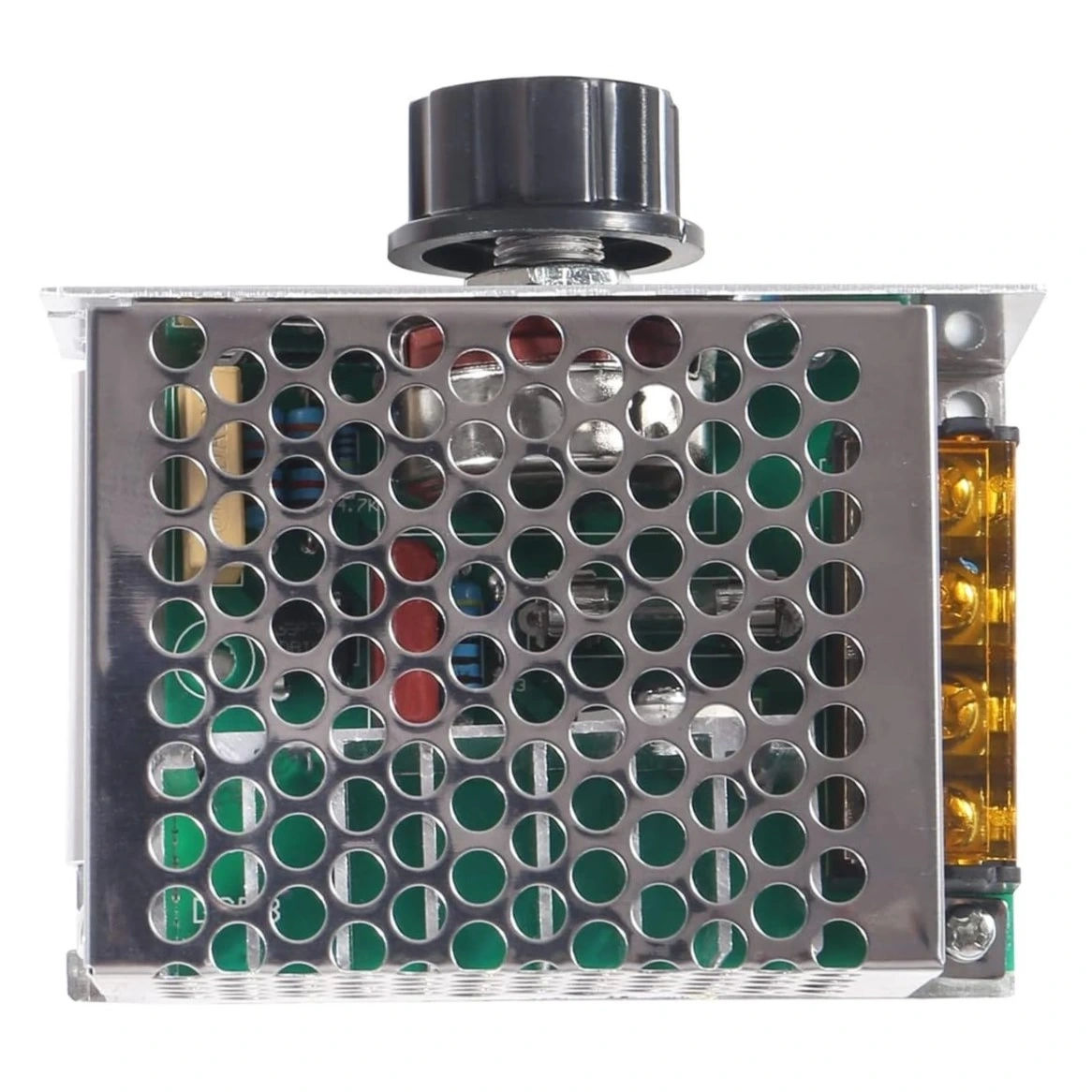

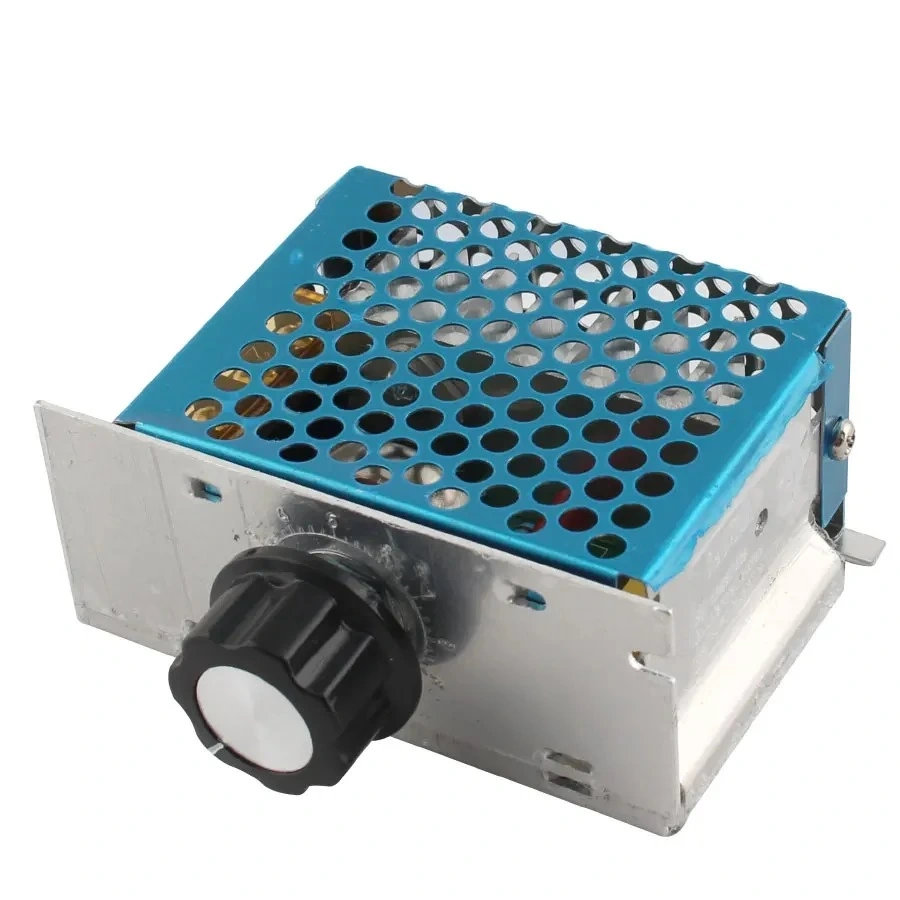

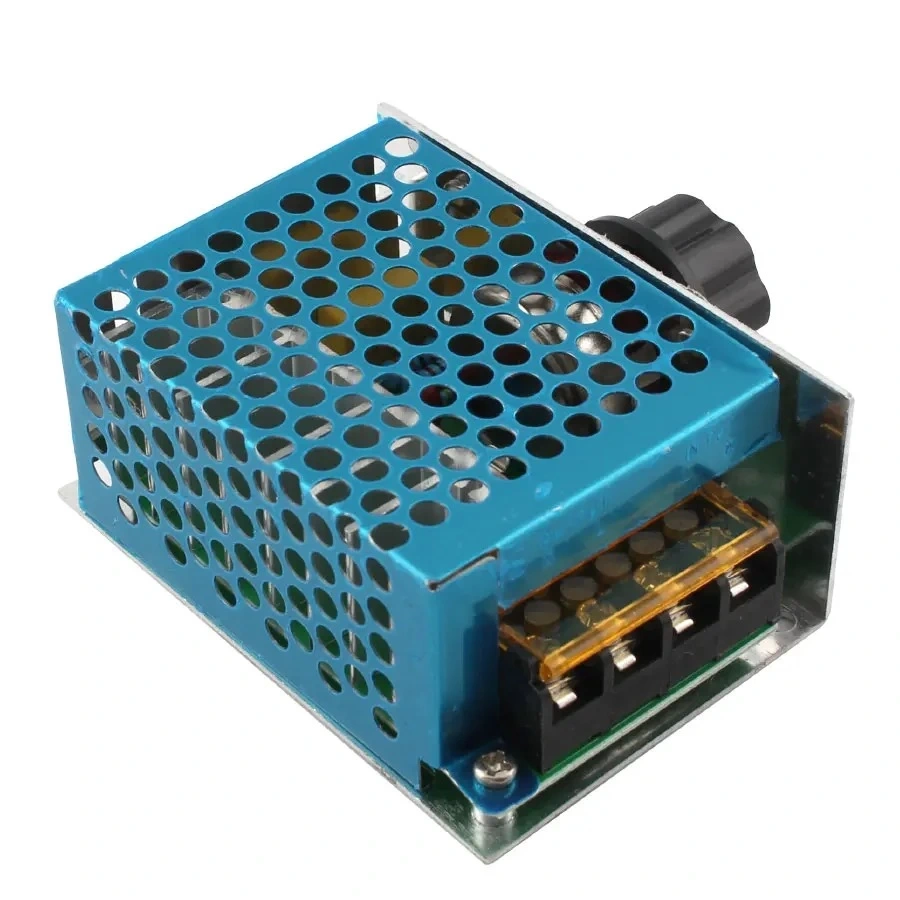

• 1 x 4000W Dimmer Voltaj Regülatörü Motor Hız Devresi (PCB montajlı)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
