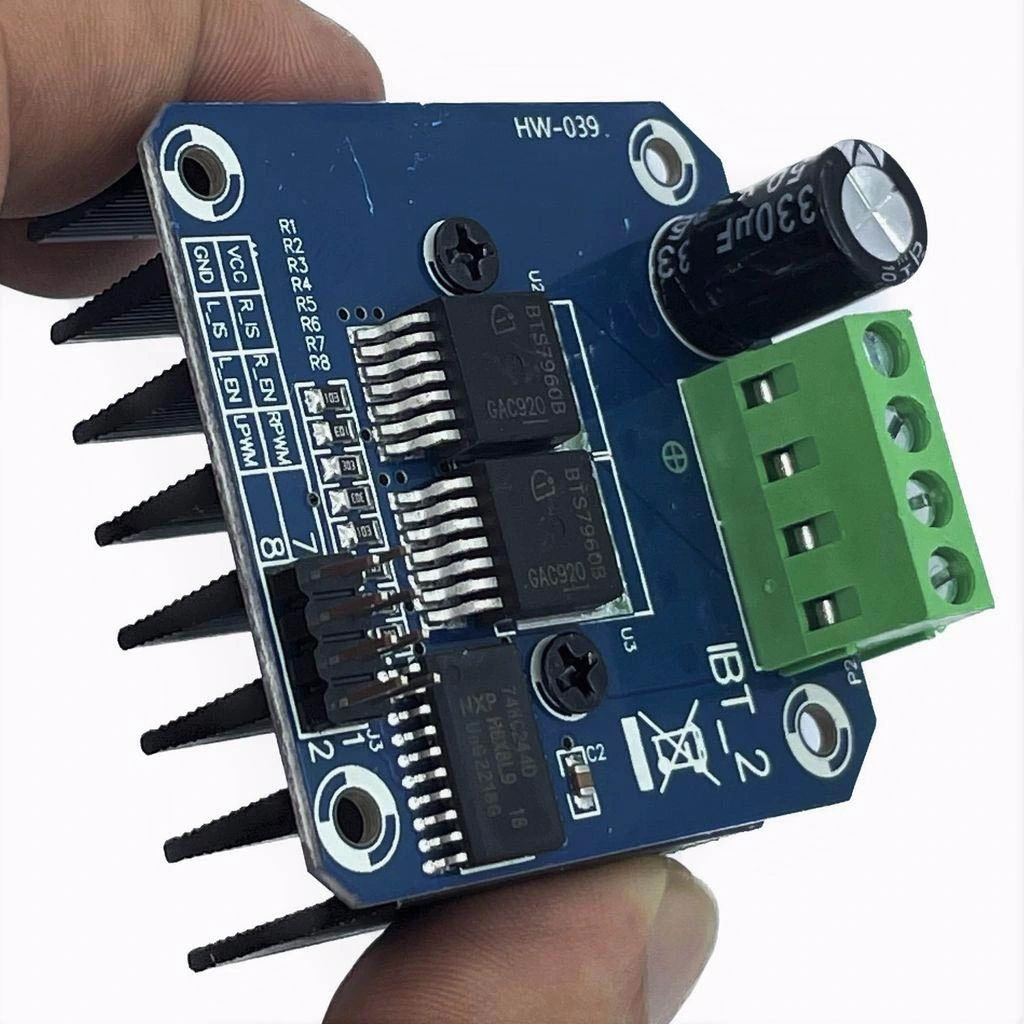

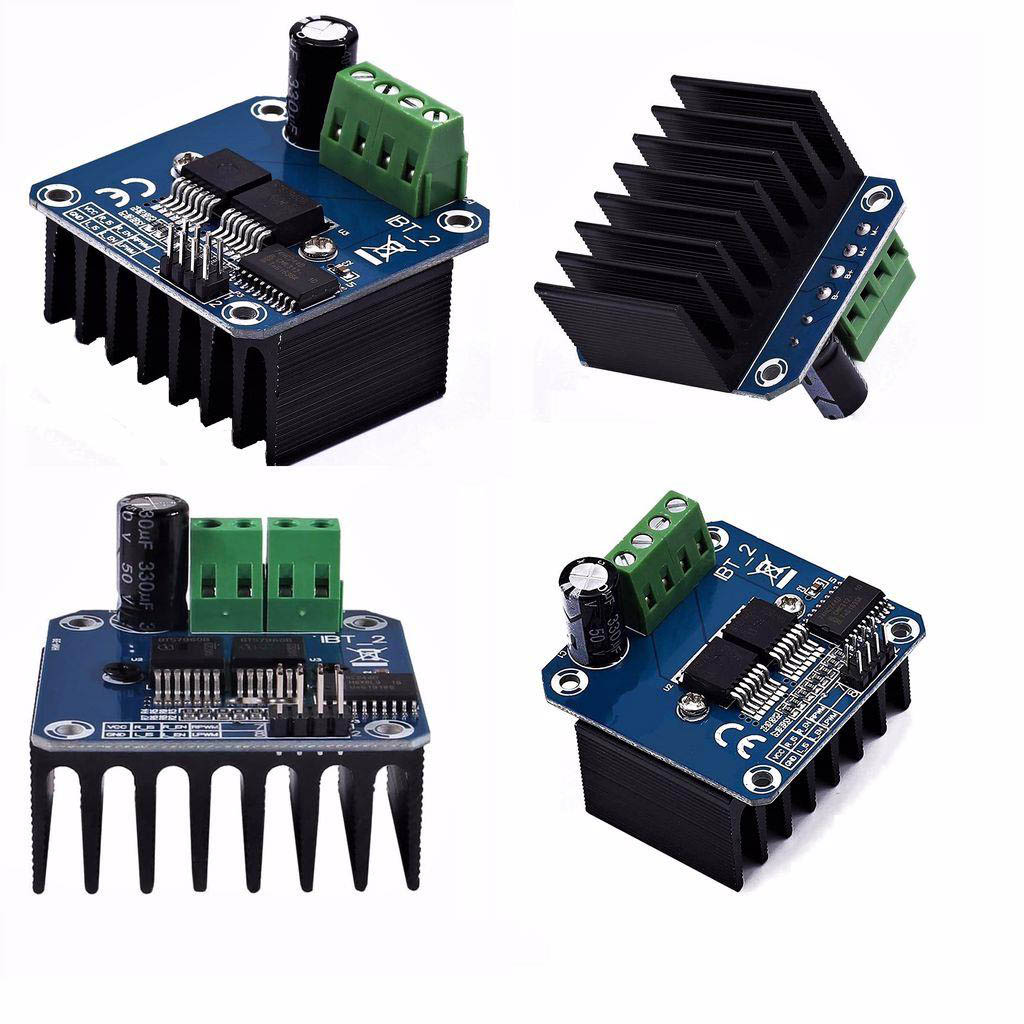

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülü

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülü

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülü, endüstriyel seviye DC motorların kontrolü için geliştirilmiş, yüksek akım kapasitesine sahip güçlü bir motor sürücü devresidir. İki adet Infineon BTS7960B yarı köprü sürücü entegresi kullanarak tam H-köprü konfigürasyonu oluşturan bu modül, kanal başına 43A'e kadar sürekli akım sağlayabilir ve 5V-27V gerilim aralığında çalışan DC motorları rahatça kontrol edebilir. PWM hız kontrolü, yön değiştirme ve fren fonksiyonları ile donatılmış olan bu sürücü, robot platformları, elektrikli araçlar, CNC makineleri ve yüksek tork gerektiren diğer uygulamalar için ideal bir çözümdür.

Entegre aşırı sıcaklık, aşırı akım ve kısa devre koruması sayesinde güvenilir çalışma sunan bu motor sürücü modülü, üzerindeki geniş soğutucu sayesinde ısı dağılımını optimize eder ve sürekli yüksek akım gerektiren uygulamalarda uzun süreli çalışabilir. Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle doğrudan uyumlu olacak şekilde tasarlanmış kontrol girişleri, projelere hızlıca entegre edilmesini ve programlanabilir hız kontrolünü mümkün kılar. Optokuplör izolasyonlu giriş pini yapısı, kontrol devresini güç devresinden ayırarak, hassas elektronik bileşenlerin korunmasını sağlar.

Çift motor sürücü tasarımı ile tek modül üzerinden iki farklı DC motoru bağımsız olarak kontrol etme imkanı da sunan BTS7960B modülü, büyük motorlu robotik projelerden endüstriyel otomasyon sistemlerine kadar geniş bir yelpazede kullanım için uygundur. Standart vida terminalleri ile kolay bağlantı imkanı sunan bu sürücü, yüksek verimlilik ve düşük ısı üretimi ile zorlu ortamlarda bile güvenilir performans sağlar. Kutupsallık koruması, düşük bekleme akımı ve düşük sürücü direnci gibi özellikleriyle, güç ve güvenilirliği bir arada arayan proje geliştiriciler için ideal bir seçimdir.

---

Teknik Özellikler

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sürücü Entegresi: 2 x Infineon BTS7960B yarı köprü sürücü
• Çalışma Gerilimi: 5V-27V DC
• Maksimum Sürekli Akım: 43A (kanal başına)
• Anlık Pik Akım: 50A (kısa süreli)
• RDS(on): 0.003Ω max @ 25°C
• Kontrol Sinyali Voltajı: 3.3V-5V (mantık seviyesi)
• PWM Frekansı: 25kHz'e kadar
• Sinyal Girişleri:
  • LPWM: Sol PWM girişi (hız kontrolü)
  • RPWM: Sağ PWM girişi (hız kontrolü)
  • L_EN: Sol kanal etkinleştirme
  • R_EN: Sağ kanal etkinleştirme
  • VCC: 5V lojik güç girişi
  • GND: Sinyal toprak
• Güç Terminalleri:
  • B+: Motor güç kaynağı pozitif
  • B-: Motor güç kaynağı negatif
  • M+: Motor pozitif terminali
  • M-: Motor negatif terminali
• Koruma Özellikleri:
  • Aşırı sıcaklık koruması (150°C)
  • Aşırı akım koruması
  • Kısa devre koruması
  • Ters polarite koruması
  • Düşük voltaj koruması
• Sinyal İzolasyonu: Optokuplör ile giriş izolasyonu
• Soğutma: Alüminyum soğutucu (entegre)
• Verimlilik: ~%98 (tipik çalışma koşullarında)
• Bekleme Akımı: <0.1mA
• Çalışma Sıcaklığı: -25°C ~ +85°C
• Terminal Vida Boyutu: M4

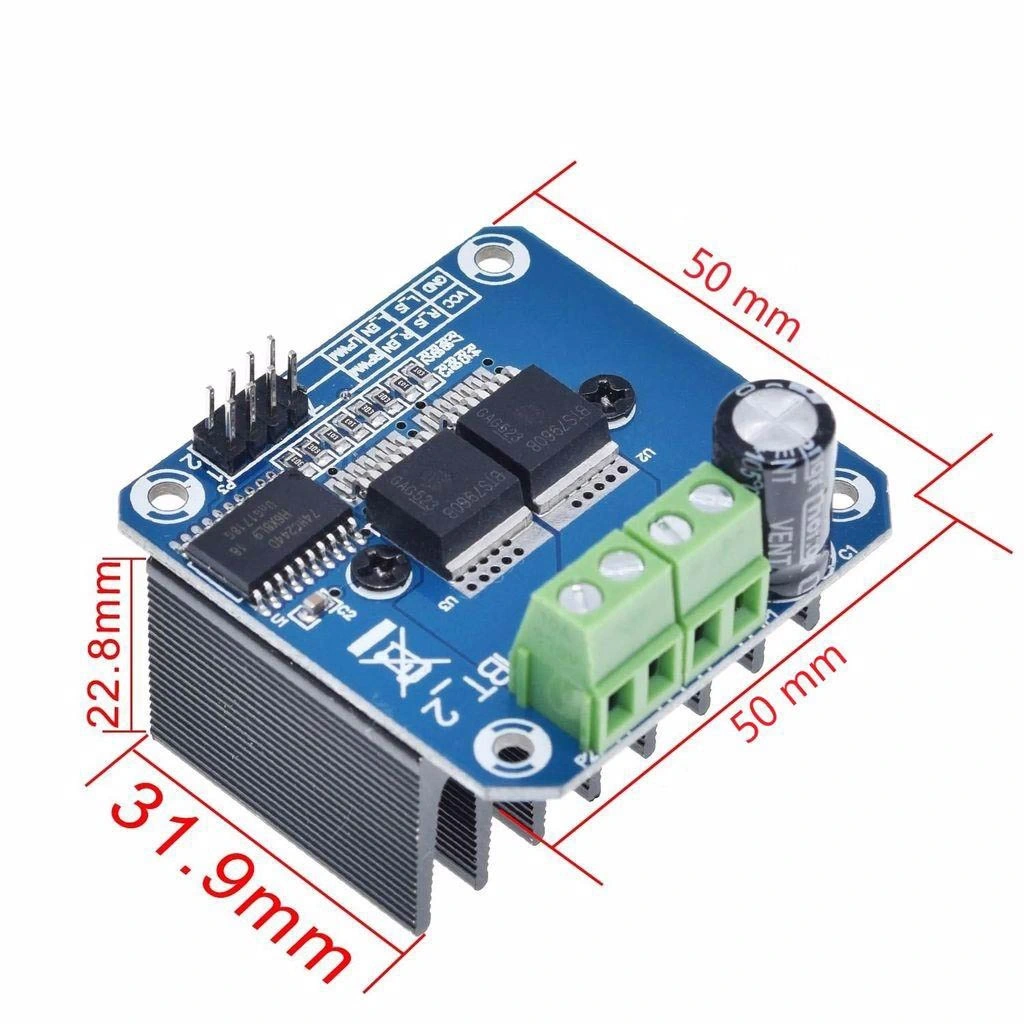

• PCB Boyutları: 85mm × 56mm × 26mm (U × G × Y)
• Ağırlık: Yaklaşık 80g

---

Özellikler ve Avantajlar

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün sunduğu özellikler ve avantajlar.

Yüksek Güç Kapasitesi

BTS7960B sürücü modülünün üstün güç özelliklerinin detayları:

• Yüksek Akım Kapasitesi:
  • Kanal başına 43A sürekli akım sağlama kapasitesi
  • 50A'e kadar anlık pik akım desteği
  • Büyük DC motorları sorunsuz sürme kabiliyeti
  • Yüksek tork gerektiren uygulamalar için yeterli güç
  • Birden fazla motorun paralel kontrolü için kapasite
• Geniş Voltaj Aralığı:
  • 5V-27V arası çalışma gerilimi
  • 12V ve 24V standart sistemlerle tam uyumluluk
  • Farklı motor voltajları için tek çözüm
  • Batarya beslemeli sistemlerde voltaj değişimlerine tolerans
  • Yüksek voltajda daha yüksek hız elde etme imkanı
• Düşük Güç Kaybı:
  • Çok düşük RDS(on) değeri (3mΩ) ile minimum ısı üretimi
  • %98'e varan yüksek verimlilik
  • Düşük bekleme akımı ile batarya koruması
  • Verimli PWM kontrolü sayesinde pürüzsüz çalışma
  • Güç dağıtımının optimizasyonu ile daha uzun çalışma süresi
• Termal Performans:
  • Geniş alüminyum soğutucu ile etkili ısı dağılımı
  • 150°C termal koruma ile aşırı ısınmaya karşı güvenlik
  • Zorlu koşullarda sürekli çalışma kapasitesi
  • Opsiyonel fan montajı için tasarım
  • Isı dağıtım optimizasyonu ile sürekli yüksek akım sağlama

Kontrol Özellikleri ve Esneklik

BTS7960B sürücü modülünün sunduğu gelişmiş kontrol seçenekleri:

• H-Köprü Topolojisi:
  • Tam çift yönlü motor kontrolü
  • İleri, geri, fren ve serbest dönüş modları
  • Tek modülde komple motor kontrol çözümü
  • Harici bileşen gerektirmeyen entegre yapı
  • Çift yarı köprünün tam koordinasyonu
• PWM Kontrol Yetenekleri:
  • 25kHz'e kadar PWM sinyal desteği
  • Hassas hız kontrolü için yüksek çözünürlük
  • Pürüzsüz hızlanma ve yavaşlama
  • Her iki yönde de tam hız kontrolü
  • Düşük hızlarda bile kararlı tork
• Çoklu Kontrol Girişleri:
  • LPWM ve RPWM ile yön ve hız kontrolü
  • L_EN ve R_EN ile kanal aktivasyonu
  • Fren modu için özel kontrol imkanı
  • Uyku modu ile düşük güç tüketimi seçeneği
  • Farklı kontrol stratejileri için esneklik
• Mikrodenetleyici Uyumluluğu:
  • 3.3V-5V mantık seviyesi uyumluluğu
  • Arduino, Raspberry Pi, ESP32, STM32 ile doğrudan kontrol
  • Optokuplör izolasyonu ile kontrol devresini koruma
  • Standart IO pinleri ile basit bağlantı
  • Yaygın motor kontrol kütüphaneleri ile uyum

Koruma Sistemleri ve Güvenlik

BTS7960B sürücü modülünün dayanıklılığını ve güvenilirliğini artıran koruma özellikleri:

• Kapsamlı Koruma Devreleri:
  • Aşırı sıcaklık koruması (150°C otomatik kapanma)
  • Aşırı akım koruması ile komponent güvenliği
  • Kısa devre durumunda kendini koruma özelliği
  • Ters polarite koruması ile yanlış bağlantılara karşı direnç
  • Düşük voltaj koruması (undervoltage lockout)
• Optokuplör İzolasyonu:
  • Kontrol devresini güç devresinden tamamen izole etme
  • Mikrodenetleyiciyi gürültü ve voltaj darbelerinden koruma
  • Farklı voltaj seviyelerinde çalışan sistemleri güvenle birleştirme
  • EMI/RFI parazitlerinin etkisini azaltma
  • Kritik kontrol sistemlerinin güvenliğini artırma
• Güvenli Çalışma Modları:
  • Kontrollü hızlanma/yavaşlama ile motor ve mekanizmayı koruma
  • Elektronik frenleme ile ani durdurmalar
  • Aşırı akım durumunda otomatik akım sınırlama
  • Arıza durumlarında güvenli kapanma
  • Kendini teşhis ve durumu bildirme özellikleri
• Fiziksel Dayanıklılık:
  • Endüstriyel sınıf PCB malzemesi
  • Yüksek akım taşıyabilecek geniş bakır yollar
  • Titreşime dayanıklı komponent montajı
  • Geniş çalışma sıcaklığı aralığı (-25°C ~ +85°C)
  • Zorlu ortamlarda çalışma için tasarlanmış yapı

Kullanım Kolaylığı ve Tasarım Avantajları

BTS7960B sürücü modülünün kullanıcı dostu özelliklerinin detayları:

• Kompakt ve Entegre Tasarım:
  • Tek PCB üzerinde tam H-köprü fonksiyonelliği
  • Minimum harici bileşen gerektirme
  • 85mm × 56mm boyutlarıyla kompakt yapı
  • Tüm gerekli bağlantıların hazır sunulması
  • Projelere hızlı entegrasyon imkanı
• Kolay Bağlantı Seçenekleri:
  • Vida terminalleri ile güçlü ve güvenli bağlantı
  • M4 vida kapasitesi ile kalın kablo montajı
  • Standart 2.54mm header pin düzeni
  • Açıkça etiketlenmiş bağlantı noktaları
  • Söküp takılabilir kontrol bağlantı terminalleri
• Çift Motor Kontrolü:
  • İki bağımsız yarı köprü sürücü ile esnek kullanım
  • Tek motor için tam H-köprü veya iki ayrı motor kontrolü
  • Farklı kontrol modları arasında kolay geçiş
  • Daha az kablo ve daha az alan gerektiren çözüm
  • Karmaşık hareket sistemleri için tek modül
• Montaj Kolaylığı:
  • PCB üzerinde montaj delikleri
  • DIN ray adaptörü ile panel montajı imkanı
  • Soğutucu üzerinden şasi montaj seçeneği
  • Fan montajı için hazır delikler
  • Standart M3 vidalarla uyumlu

---

Uygulama Alanları

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün kullanım alanları ve örnek uygulamalar.

Robotik ve Hareketli Platformlar

BTS7960B sürücünün robotik sistemlerde kullanımı:

• Robot Sürüş Sistemleri:
  • Yüksek torka sahip diferansiyel sürüş platformları
  • Otonom ve uzaktan kumandalı araçlar
  • Keşif ve görev robotları
  • Mobil manipülatör platformları
  • Ağır yük taşıyan robot şasileri
• İkili Tahrik Sistemleri:
  • Tank paletli hareket sistemleri
  • Çift DC motorlu tekerlekli platformlar
  • Omni-tekerlekli veya mecanum tekerlekli sürüş
  • Entegre diferansiyel yönlendirme
  • 4x4 sürüş sistemleri
• Özel Robotik Uygulamalar:
  • Arazi keşif robotları
  • Yarışma robotları
  • Eğitim ve araştırma platformları
  • Endüstriyel malzeme taşıma robotları
  • Tarım ve bahçecilik robotları
• Robot Kol ve Aktüatörler:
  • Ağır yük kaldıran robot kollar
  • Lineer aktüatör kontrolü
  • Eklem motorları
  • Gripper ve kavrama mekanizmaları
  • Güç gerektiren robot eklemleri

Elektrikli Araçlar ve Hobi Projeleri

BTS7960B sürücü modülünün ulaşım ve hobi projelerindeki kullanımı:

• Elektrikli Taşıtlar:
  • Elektrikli bisiklet ve scooter dönüşümleri
  • Go-kart ve mini araç projeleri
  • Elektrikli tekerlekli sandalyeler
  • Solar araç projeleri
  • Elektrikli çocuk arabaları güç yükseltme
• RC ve Model Araçlar:
  • Yüksek performanslı RC tekne motorları
  • Büyük ölçekli model araçlar
  • Model tren sistemleri
  • Ağır gövdeli RC tanklar
  • Yarışma sınıfı RC araç dönüşümleri
• DIY Elektrikli Araçlar:
  • Elektrikli kaykaylar
  • Tek tekerlekli denge araçları
  • Segway tarzı kişisel ulaşım araçları
  • Küçük elektrikli ATV'ler
  • Bahçe ve çiftlik tipi elektrikli araçlar
• Hobi Elektroniği Projeleri:
  • Motor test platformları
  • Güneş takip sistemleri
  • Otomatik pencere ve kapı sistemleri
  • Yüksek torklu eğlence projeleri
  • DIY CNC ve laser kesici eksen kontrolü

Endüstriyel ve Ticari Uygulamalar

BTS7960B sürücünün endüstriyel alanlardaki kullanımı:

• Otomasyon Sistemleri:
  • Konveyör bant kontrolü
  • Endüstriyel kapı ve geçiş sistemleri
  • Otomatik paketleme ekipmanları
  • Malzeme besleme sistemleri
  • Proses kontrol aktüatörleri
• CNC ve İmalat Ekipmanları:
  • DIY CNC makineleri eksen kontrolü
  • Otomatik besleme sistemleri
  • Kesici ve delici ekipman sürücüleri
  • Döner tabla kontrol sistemleri
  • Endüstriyel fan ve pompa kontrolü
• Tarım ve Sulama Sistemleri:
  • Tohum serpme makineleri
  • Sulama pompası kontrolü
  • Sera otomasyon sistemleri
  • Tarımsal robotik platformlar
  • Hayvan besleme sistemleri
• Ticari Ekipmanlar:
  • Reklam panosu dönüş mekanizmaları
  • Kiosk ve bilgi ekranı sistemleri
  • Otomat ve satış makineleri mekanizmaları
  • Restoran ve mutfak ekipmanları
  • Eğlence parkı ekipmanları

Araştırma ve Eğitim Projeleri

BTS7960B sürücünün akademik ve eğitim alanlarındaki kullanımı:

• Akademik Araştırma Projeleri:
  • Robot hareket dinamiği araştırmaları
  • Motor performans test platformları
  • Elektrikli araç prototipleri
  • Yenilenebilir enerji sistemleri
  • Rehabilitasyon cihazları geliştirme
• Eğitim Amaçlı Uygulamalar:
  • Robotik eğitim platformları
  • Elektrik-elektronik mühendisliği laboratuvarları
  • Mekatronik eğitim setleri
  • STEM eğitim projeleri
  • Maker hareketi workshop malzemeleri
• Yarışma Projeleri:
  • Robot yarışmaları ve mücadele robotları
  • Teknoloji yarışmaları
  • Üniversiteler arası elektrikli araç yarışları
  • Sumo robot turnuvaları
  • İnovasyon ve tasarım yarışmaları
• Havacılık ve Denizcilik Uygulamaları:
  • Drone ve UAV kontrol yüzeyleri
  • Model uçak/gemi itki sistemleri
  • Küçük ölçekli deniz araçları
  • Paraşüt kontrol mekanizmaları
  • Otopilot aktuatörleri

---

Kurulum ve Bağlantı

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün kurulum ve bağlantı detayları.

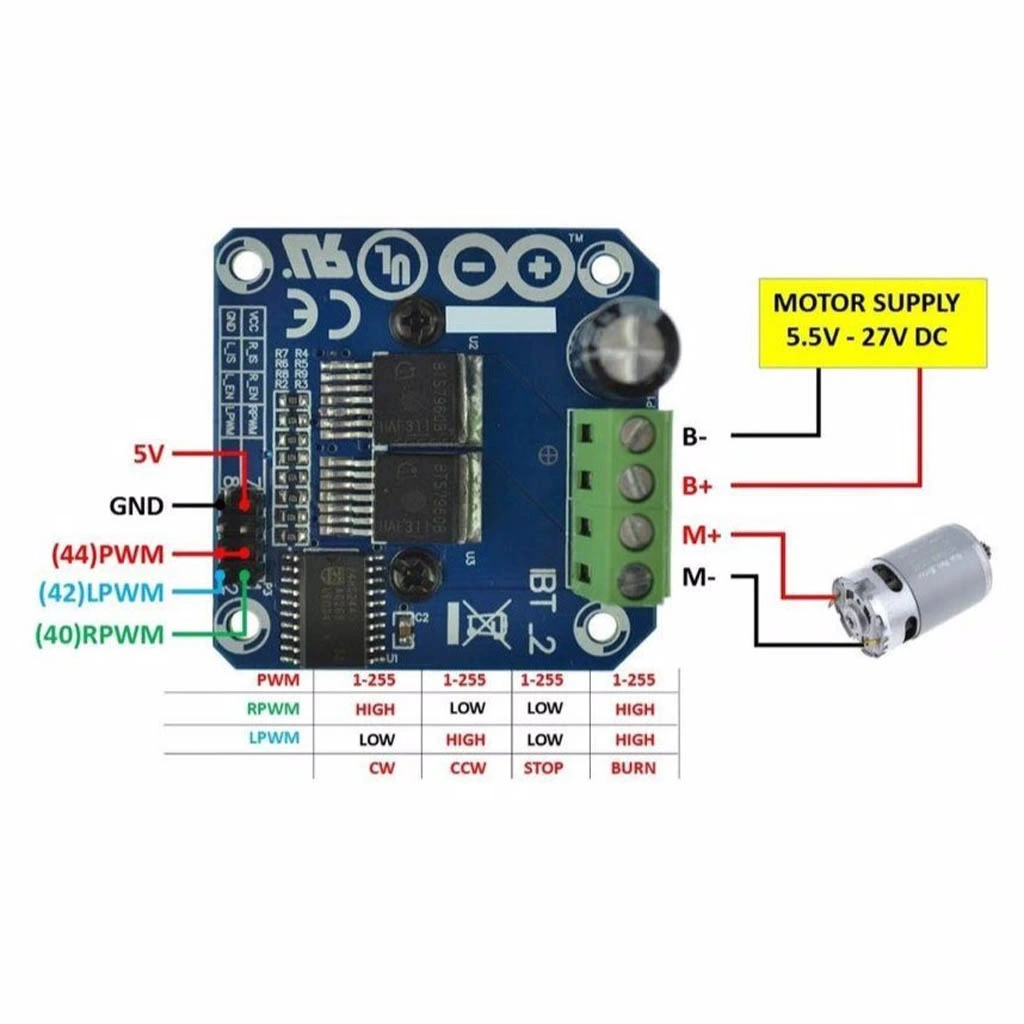

Temel Bağlantı Şeması

BTS7960B sürücü modülünün temel bağlantı konfigürasyonu:

• Güç Bağlantıları:
  • B+: Motor güç kaynağı pozitif terminali (5-27V DC)
  • B-: Motor güç kaynağı negatif terminali (GND)
  • M+: Motor pozitif (kırmızı) terminal bağlantısı
  • M-: Motor negatif (siyah) terminal bağlantısı
  • Güç terminalleri için kalın kablo (10-12 AWG) kullanımı
• Kontrol Bağlantıları:
  • VCC: Kontrol devresi için 5V güç kaynağı girişi
  • GND: Kontrol devresi için toprak bağlantısı
  • LPWM: Sol PWM giriş sinyali (ileri yönde hız kontrolü)
  • RPWM: Sağ PWM giriş sinyali (geri yönde hız kontrolü)
  • L_EN: Sol sürücü (LPWM) etkinleştirme pini
  • R_EN: Sağ sürücü (RPWM) etkinleştirme pini
• Güç Kaynağı Gereksinimleri:
  • Yeterli akım kapasitesine sahip güç kaynağı (motor akımının en az 1.5 katı)
  • Stabil voltaj çıkışı sağlayan regüle güç kaynağı
  • Gürültü filtreleri için kapasitör kullanımı
  • Polarite koruması için seri diyot (opsiyonel)
  • Aşırı akım koruması için uygun sigorta
• Motor Türü Uyumluluğu:
  • DC fırçalı motorlar için optimum performans
  • Yüksek güçlü motorlar (100W-500W)
  • Çift yönlü kontrol gerektiren uygulamalar
  • 12V/24V nominal voltajlı endüstriyel motorlar
  • Düşük indüktanslı yüksek tork motorları

Arduino ve Mikrodenetleyici Bağlantısı

BTS7960B modülünün mikrodenetleyici platformlarına bağlantı detayları:

• Arduino Uno/Nano/Mega Bağlantısı:
  • Arduino 5V → BTS7960B VCC
  • Arduino GND → BTS7960B GND
  • Arduino PWM pini (örn. D9) → BTS7960B LPWM
  • Arduino PWM pini (örn. D10) → BTS7960B RPWM
  • Arduino dijital pini (örn. D7) → BTS7960B L_EN
  • Arduino dijital pini (örn. D8) → BTS7960B R_EN
• Raspberry Pi Bağlantısı:
  • 5V güç pini → BTS7960B VCC
  • GND pini → BTS7960B GND
  • GPIO PWM pini → BTS7960B LPWM
  • GPIO PWM pini → BTS7960B RPWM
  • GPIO dijital pini → BTS7960B L_EN
  • GPIO dijital pini → BTS7960B R_EN
• ESP32/ESP8266 Bağlantısı:
  • 3.3V logic uyumluluğu sayesinde doğrudan bağlantı
  • ESP32 3.3V → BTS7960B VCC (veya harici 5V kaynağı)
  • ESP32 GND → BTS7960B GND
  • ESP32 PWM pinleri → BTS7960B LPWM/RPWM
  • ESP32 dijital pinleri → BTS7960B L_EN/R_EN
• Örnek Arduino Kod Taslağı:
  • Motor kontrol kütüphanesi kullanımı
  • PWM sinyal üretimi için örnek kodlar
  • Yön değiştirme ve hız kontrolü fonksiyonları
  • Yumuşak başlatma ve durdurma rutinleri
  • Elektronik frenleme uygulaması

Çalışma Modları ve Kontrol Metodları

BTS7960B sürücü modülünün farklı kontrol yapılandırmaları:

• İleri/Geri Yön Kontrolü:
  • İleri hareket: LPWM aktif, RPWM deaktif
  • Geri hareket: RPWM aktif, LPWM deaktif
  • Durma: Her iki PWM girişi de deaktif
  • L_EN ve R_EN girişlerinin HIGH olması gerekir
  • PWM duty cycle ile hız kontrolü
• Frenleme Modları:
  • Serbest durma (coast): Her iki PWM deaktif
  • Kısa devre frenleme: Her iki PWM aktif (kısa süreli kullanın!)
  • Rejeneratif frenleme: Yönün tersine düşük PWM
  • Yumuşak frenleme için kademeli PWM azaltma
  • Acil durma için ani frenleme
• Bağımsız Motor Kontrolü:
  • H-köprü konfigürasyonu yerine iki bağımsız yarı köprü olarak kullanım
  • Her kanalın ayrı motor sürebilmesi
  • Tek yönlü motor kontrolü için yapılandırma
  • Paralel bağlantı ile daha yüksek akım kapasitesi
  • Farklı güçteki motorları aynı modülden sürebilme
• PWM Kontrol Stratejileri:
  • Sabit frekans değişken duty cycle kontrolü
  • Önerilen PWM frekansı: 1kHz-25kHz
  • Yüksek frekanslarda daha sessiz çalışma
  • Hızlanma rampası ile yumuşak başlangıç
  • PID kontrol döngüsü ile hassas hız yönetimi

Montaj ve Soğutma Rehberi

BTS7960B sürücü modülünün optimum performans için montaj ve soğutma önerileri:

• Mekanik Montaj:
  • PCB üzerindeki montaj deliklerinden sabitleme
  • Sarsıntı ve titreşimden korumak için sağlam montaj
  • Soğutucunun hava akışına izin veren konumlandırma
  • Dikey montaj ile daha iyi doğal konveksiyon
  • Elektrik panellerine DIN ray adaptörü ile montaj
• Termal Yönetim:
  • Yüksek akımlarda fan ile zorlamalı soğutma
  • Soğutucu ile şasi arasına termal macun uygulaması
  • Maksimum ortam sıcaklığının 50°C'yi geçmemesi
  • Çoklu modül kullanımında aralarında yeterli boşluk bırakma
  • Kapalı kutularda havalandırma açıklıkları sağlanması
• Kablo Seçimi ve Yönetimi:
  • Güç kabloları için 10-12 AWG silikon kablo
  • Kontrol sinyalleri için blendajlı kablo tercih edilmesi
  • Kablo uzunluklarının mümkün olduğunca kısa tutulması
  • Motor ve güç kablolarının sinyal kablolarından uzak tutulması
  • Terminal bağlantılarının periyodik kontrolü
• Elektromanyetik Girişim (EMI) Azaltma:
  • Ferrit halka kullanımı ile motor kablolarındaki EMI azaltma
  • Gürültü filtresi kapasitörleri (100nF ve 470µF)
  • Topraklama bağlantılarının doğru yapılması
  • Hassas elektronik cihazlardan uzağa monte edilmesi
  • Sinyal kablolarında bükülü çift (twisted pair) kullanımı

---

İleri Seviye Kullanım

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün ileri seviye kullanım senaryoları ve optimizasyon teknikleri.

Gelişmiş Motor Kontrolü

BTS7960B ile daha hassas ve verimli motor kontrol yöntemleri:

• PID Hız Kontrolü:
  • Sensör geri beslemesi ile kapalı döngü kontrol
  • Hız enkoderi entegrasyonu
  • PID parametrelerinin ayarlanması
  • Yük değişimlerine karşı stabil hız koruması
  • Hata tolerans aralığı ve tepki hızı optimizasyonu
• Yumuşak Başlatma ve Durma:
  • Kademeli PWM artışı ile yumuşak ivme
  • S-eğrisi hızlanma profilleri
  • Mekanik zorlanmayı azaltan durma rutinleri
  • Yön değiştirme sırasında tam durma zorunluluğu
  • İvme sınırlama algoritmaları
• Akım Sensörü Entegrasyonu:
  • Harici akım sensörü ile tüketim izleme
  • Aşırı yük tespiti ve koruma
  • Tork tahmini için akım-tork ilişkisi
  • Verimlilik analizi ve optimizasyonu
  • Arıza tespiti ve önleyici bakım
• Pozisyon Kontrolü:
  • Enkoder ile kapalı döngü pozisyon kontrolü
  • Servo benzeri fonksiyonellik
  • Limit switchler ile konum kalibrasyonu
  • Hedef pozisyona hassas hareket
  • Pozisyon hatası izleme ve düzeltme

Çoklu Motor Sistemleri

Birden fazla BTS7960B modülünün entegre edildiği karmaşık sistemler:

• Diferansiyel Sürüş Platformları:
  • İki motorlu tank-style yönlendirme
  • Koordine motor hız kontrolü
  • Dönüş açısı ve hız hesaplamaları
  • Düz yolda hassas ilerleme için senkronizasyon
  • IMU sensörü ile yönelim kontrolü
• 4WD (Dört Tekerlekten Çekiş) Sistemleri:
  • Dört bağımsız motor kontrolü
  • Dönüş için içteki/dıştaki tekerleklerin hız farkı
  • Arazi koşullarına göre tork dağıtımı
  • Traksiyon kaybı durumunda güç telafisi
  • Elektronik diferansiyel kilidi benzetimi
• Güç Dağıtımı ve Yönetimi:
  • Çoklu modüller için merkezi güç kaynağı tasarımı
  • Akım paylaşımı ve yük dengeleme
  • Batarya yönetim sistemi entegrasyonu
  • Güç tüketimi optimizasyonu
  • Rejeneratif enerji geri kazanımı
• Karmaşık Hareket Kontrolü:
  • Çok eksenli robot sistemleri
  • Omnidirectional hareket platformları
  • Mecanum tekerlekli sistemler için vektör hesaplamaları
  • Yörünge takibi ve yol planlama
  • Koordine edilmiş çoklu aktuatör hareketi

Özel Kontrol Arayüzleri

BTS7960B modülü için gelişmiş kullanıcı arayüzleri ve kontrol sistemleri:

• Kablosuz Kontrol Sistemleri:
  • Bluetooth/WiFi üzerinden motor kontrolü
  • RC alıcı ile uzaktan kumanda
  • Web arayüzü ile kontrol ve izleme
  • Mobil uygulama entegrasyonu
  • IoT platformları ile bulut tabanlı kontrol
• Telemetri ve İzleme:
  • OLED/LCD ekran ile durum gösterimi
  • Gerçek zamanlı motor parametrelerinin izlenmesi
  • Veri kaydetme ve performans analizi
  • Çalışma saati ve bakım zamanı takibi
  • Hata log sistemi
• Çeşitli Kontrol Girişleri:
  • Joystick ile doğrudan hız/yön kontrolü
  • Potansiyometre ile analog hız ayarı
  • Dokunmatik panel arayüzü
  • Ses komutları ve jestlerle kontrol
  • Sensör tabanlı otonom kontrol
• Otomasyon ve Programlama:
  • Önceden programlanmış hareket rutinleri
  • Zaman tabanlı otomatik operasyonlar
  • Durum makinesi tabanlı kontrol mantığı
  • Makine öğrenmesi ile adaptif kontrol
  • Görüntü işleme ile robotik kontrol

Performans Optimizasyonu

BTS7960B sürücü modülünden maksimum performans alma teknikleri:

• Termal Performans İyileştirmeleri:
  • Aktif soğutma sistemleri tasarımı
  • Isı yayınımı için ek soğutucu yüzey alanı
  • Termal sensör entegrasyonu ile sıcaklık izleme
  • Sıcaklığa bağlı otomatik akım sınırlama
  • Termal macun uygulaması ve kalitesi
• Elektriksel Gürültü Azaltma:
  • Snubber devreleri ile ani akım değişimlerini sönümleme
  • PWM frekansı optimizasyonu
  • Filtre kapasitörleri seçimi ve yerleşimi
  • Topraklama düzeni ve star-point topolojisi
  • EMI/RFI filtreleme teknikleri
• Verimlilik Artırma:
  • PWM duty cycle optimizasyonu
  • Akım tüketimini minimize eden kontrol algoritmaları
  • Düşük RDS(on) değerinden maksimum faydalanma
  • Stand-by modunda güç tasarrufu
  • Rejeneratif frenleme ile enerji geri kazanımı
• Güvenilirlik Artırma:
  • Derating faktörleri uygulama
  • Transient voltaj bastırma
  • Ortam şartlarına göre koruma önlemleri
  • Aşırı yük senaryoları için otomatik koruma
  • Düzenli bakım ve önleyici teşhis rutinleri

---

Sorun Giderme ve Optimizasyon

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülü kullanımında karşılaşılan yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

BTS7960B kullanımında karşılaşılan sık görülen problemler:

• Motor Çalışmıyor:
  • Güç kaynağı voltajını ve bağlantılarını kontrol edin
  • L_EN ve R_EN pinlerinin HIGH (5V) olduğundan emin olun
  • PWM sinyallerini osiloskop ile doğrulayın
  • Motor bağlantılarını kısa devre veya açık devre için test edin
  • Modül üzerindeki sigortayı kontrol edin (varsa)
• Kararsız Motor Hareketi:
  • Yetersiz güç kaynağı kapasitesi
  • Güç kabloları çok ince veya çok uzun
  • Düşük PWM frekansı (1KHz'den düşük)
  • Güç kaynağı kapasitörleri eksik veya yetersiz
  • Elektromanyetik girişim sorunu
• Aşırı Isınma Sorunları:
  • Akım değeri sürücü limitlerini aşıyor
  • Yetersiz soğutma veya hava akışı
  • Çok yüksek ortam sıcaklığı
  • Sürekli tam yükte çalışma
  • BTS7960B ile soğutucu arasında zayıf termal temas
• Yön Kontrol Sorunları:
  • LPWM ve RPWM aynı anda aktif (frenleme modu)
  • Kontrol sinyallerinin ters bağlanması
  • Motor kablolarının ters bağlanması
  • Mikrodenetleyici çıkışlarında düşük voltaj
  • Optokuplör arızası veya zarar görmesi

Arıza Tespiti ve Analizi

BTS7960B sürücü kartında arıza tespiti ve sorun giderme yöntemleri:

• Sistematik Test Prosedürleri:
  • Güç kaynağı voltajını yüksüz ölçme
  • Kontrol sinyallerini (LPWM, RPWM, L_EN, R_EN) multimetre ile doğrulama
  • Motor direncini sürücüden ayırarak ölçme
  • Sürücü çıkışında voltaj testi
  • Adım adım hata izolasyonu
• Elektriksel Ölçümler:
  • Motor akımı ölçümü (DC akım pensesi ile)
  • PWM sinyallerinin osiloskop ile analizi
  • Sürücü sıcaklık ölçümü (kızılötesi termometre ile)
  • Giriş ve çıkış voltajlarını yük altında izleme
  • Voltaj düşümü ve ripple analizi
• Komponent Kontrolleri:
  • BTS7960B çiplerinin fiziksel incelemesi
  • Soğutucu ve termal macun durumu
  • PCB üzerinde yanık veya hasar izleri
  • Terminal bağlantılarının sıkılığı ve kontak durumu
  • Optokuplörlerin çalışma testi
• Software ve Lojik Kontroller:
  • Mikrodenetleyici kodunun debug edilmesi
  • PWM üretiminin doğrulanması
  • Zamanlama sorunlarının analizi
  • Serial monitör ile durum bilgilerinin izlenmesi
  • Kontrol sinyallerinin simülasyonu

Performans İyileştirme Teknikleri

BTS7960B sürücüden daha iyi performans elde etme yöntemleri:

• Güç Sistemi Optimizasyonu:
  • Yeterli kapasitede güç kaynağı kullanımı (1.5-2x motor akımı)
  • Kalın kablolar ile güç iletimi (10AWG ve üzeri)
  • Büyük filtre kapasitörleri (1000-4700µF) ekleme
  • Kısa ve direkt kablo yolları
  • Güç dağıtım sisteminde voltaj düşümünü azaltma
• Termal Yönetim İyileştirmeleri:
  • Aktif soğutma için fan montajı
  • Yüksek kaliteli termal macun kullanımı
  • Ek soğutucu yüzeyi ekleme
  • Hava akışını optimize eden montaj pozisyonu
  • Kritik uygulamalarda sıcaklık sensörü entegrasyonu
• Kontrol Algoritması İyileştirmeleri:
  • Yumuşak başlatma ve yumuşak durma rutinleri
  • PWM frekansı optimizasyonu (15-20kHz ideal)
  • Yön değiştirme sırasında kısa bekleme süresi
  • PID kontrol döngüsü ile daha hassas hız kontrolü
  • Akım sınırlama algoritmaları ile motor koruması
• Gürültü Azaltma Teknikleri:
  • Sinyal kabloları için twisted pair veya blendajlı kablo
  • Ferrit halkalar ile EMI filtreleme
  • Dijital ve güç topraklamalarının doğru ayrımı
  • Snubber devreleri ile anahtarlama gürültüsü bastırma
  • Çapraz konuşmayı önlemek için sinyal yollarının ayrılması

Bakım ve Uzun Ömür

BTS7960B sürücü modülünün kullanım ömrünü uzatma ve bakım tavsiyeleri:

• Düzenli Bakım Kontrolleri:
  • Terminal bağlantılarının sıkılığı
  • Soğutucu temizliği ve toz birikimi kontrolü
  • Kablo izolasyonu ve aşınma kontrolü
  • Soğutucu ve PCB arasındaki termal macun durumu
  • Kapasitörlerin şişme veya sızıntı kontrolü
• Çalışma Koşulları Optimizasyonu:
  • Sürekli maksimum yük altında çalıştırmaktan kaçınma
  • Çalışma ortam sıcaklığını 50°C altında tutma
  • Nem ve kirleticilerden koruma
  • Aşırı titreşimden koruma
  • Uygun muhafaza içinde çalıştırma
• Koruma Önlemleri:
  • Sigorta koruması ekleme
  • Yük akımını izleyerek aşırı yüklemeden kaçınma
  • Voltaj regülasyonu ve ani voltaj darbelerinden koruma
  • Yön değiştirme sırasında tam duruş sağlama
  • Frenleme modunu kısa süreli kullanma
• Yedek Parça ve Dokümantasyon:
  • Kritik projeler için yedek sürücü bulundurma
  • Bağlantı şemalarının kayıt altına alınması
  • Kontrol yazılımının yedeklenmesi
  • Kullanılan ayarların ve parametrelerin dokümantasyonu
  • Sorun giderme kayıtlarının tutulması

---

Karşılaştırma ve Alternatifler

43A 5-27V Çift BTS7960B H-Köprü Yüksek Güç Motor Sürücü Modülünün diğer motor sürücü çözümleriyle karşılaştırılması.

BTS7960B vs Diğer H-Köprü Modülleri

Popüler H-Köprü motor sürücülerinin karşılaştırılması:

• BTS7960B vs L298N:
  • BTS7960B: 43A'e kadar, L298N: maksimum 2-3A
  • BTS7960B: %98 verimlilik, L298N: %70 verimlilik
  • BTS7960B: Entegre koruma sistemleri, L298N: Sınırlı koruma
  • BTS7960B: Çok daha düşük ısınma, L298N: Yüksek ısınma
  • BTS7960B: Optokuplör izolasyonu, L298N: İzolasyon yok
• BTS7960B vs IBT-2:
  • Benzer performans (aynı BTS7960 çipi kullanıyor)
  • Farklı PCB tasarımları ve komponent konfigürasyonları
  • Entegre soğutucu yapı farklılıkları
  • Terminal bağlantı düzeni varyasyonları
  • Bazı IBT-2 modelleri daha kompakt tasarıma sahip
• BTS7960B vs VNH3SP30/VNH5019:
  • BTS7960B: 43A, VNH serisi: 30A'e kadar
  • VNH: Daha kompakt boyut ve SMD tasarım
  • BTS7960B: Daha geniş voltaj aralığı (5-27V vs 5.5-16V)
  • VNH: Daha iyi entegre durum bildirimi ve arıza tespiti
  • BTS7960B: Daha iyi termal performans ve soğutma
• BTS7960B vs Arduino Motor Shield:
  • BTS7960B: Çok daha yüksek akım kapasitesi (43A vs 2A)
  • BTS7960B: Harici mikrodenetleyici gerektirir
  • Arduino Shield: Doğrudan Arduino üzerine montaj
  • BTS7960B: Endüstriyel uygulamalar için daha uygun
  • Arduino Shield: Küçük prototip projeler için daha kolay

Farklı Motor Sürücü Teknolojileri

Çeşitli motor sürücü teknolojilerinin karşılaştırması:

• H-Köprü vs ESC (Elektronik Hız Kontrolcüsü):
  • H-Köprü: İleri/geri kontrol ve frenleme, ESC: Genellikle tek yönlü
  • ESC: Genellikle fırçasız (BLDC) motorlar için tasarlanmış
  • H-Köprü: DC fırçalı motorlar için optimize edilmiş
  • ESC: Genellikle daha yüksek hız ve daha düşük tork uygulamaları için
  • H-Köprü: Tam yönlü tork kontrolü gerektiren uygulamalar için
• PWM Kontrolü vs Analog Kontrol:
  • PWM: Daha verimli güç kullanımı, daha az ısınma
  • PWM: Mikrodenetleyici ile kolay entegrasyon
  • Analog: Bazı uygulamalar için daha basit kurulum
  • PWM: Daha hassas hız kontrolü
  • Analog: RF girişime daha az duyarlı
• Entegre Sürücü vs Ayrık Komponentli Tasarım:
  • Entegre (BTS7960B gibi): Daha az parça, daha güvenilir
  • Ayrık MOSFET tasarımı: Özelleştirilebilir güç kapasitesi
  • Entegre: Daha kolay kurulum ve daha az sorun giderme
  • Ayrık: Arıza durumunda parça değişimi imkanı
  • Entegre: Komponent eşleştirme sorunları yok
• DC Motor Sürücü vs Step/Servo Sürücü:
  • DC Sürücü: Yüksek hız ve sürekli hareket için
  • Step/Servo: Hassas pozisyon kontrolü için
  • DC Sürücü: Genellikle daha yüksek güç uygulamaları için
  • Step/Servo: Daha karmaşık kontrol algoritmaları
  • DC Sürücü: Daha basit kontrol ve kurulum

Uygulama Bazlı Seçim Rehberi

Farklı projeler için uygun motor sürücü seçim kriterleri:

• Robot ve Elektrikli Araçlar:
  • Yüksek akım ve orta voltaj gereksinimi (43A/27V) için BTS7960B ideal
  • Diferansiyel sürüş için iki motor kontrolü
  • Ani yön değişimleri ve rejeneratif frenleme kabiliyeti
  • Pil ömrünü uzatan yüksek verimlilik (%98)
  • Çift yönlü kontrol ve PWM hız ayarı gereksinimi
• CNC ve Hassas Hareket Sistemleri:
  • Hassas pozisyon kontrolü için step/servo sürücüler daha uygun
  • BTS7960B hız kontrolü sağlar ancak pozisyon kontrolü için enkoder gerektirir
  • Yüksek tork DC motorlarla kaba hareket sistemleri için uygun
  • Sürekli yüksek akım gerektiren uygulamalar için iyi termal performans
  • İyi EMI filtreleme gerektiren hassas elektronik yanında kullanım
• Endüstriyel Otomasyon:
  • BTS7960B: Konveyör ve besleyici sistemler için ideal
  • Yüksek torku gerektiren endüstriyel kapılar ve asansörler
  • Uzun çalışma süresi ve güvenilirlik gerektiren sistemler
  • Optokuplör izolasyonu endüstriyel gürültü bağışıklığı sağlar
  • Aşırı sıcaklık ve aşırı akım koruması önemli güvenlik faktörü
• DIY ve Hobi Projeleri:
  • Küçük projeler için L298N yeterli ve daha ekonomik olabilir
  • Orta-büyük projeler için BTS7960B maliyet/performans avantajlı
  • Modüler tasarım ve kolay entegrasyon önemli faktörler
  • Basit Arduino kontrol kodu ile çalıştırılabilmesi
  • Farklı motor boyutlarıyla uyumluluk için geniş akım aralığı

Fiyat-Performans Analizi

Motor sürücü seçeneklerinin maliyet ve performans değerlendirmesi:

• Düşük Bütçe Seçenekleri (< $10):
  • L298N: Düşük maliyet, düşük akım (2-3A), basit projeler için
  • L9110S: Daha da düşük güç, mikro robot projeleri için
  • Röle bazlı kontrol: Basit açma/kapama, hassas hız kontrolü yok
  • Tek MOSFET çözümleri: Tek yönlü kontrol için ekonomik
  • DRV8833: Küçük çift motor kontrolü, 1.5A'e kadar
• Orta Segment ($10-30):
  • BTS7960B: Fiyat/performans dengesi, yüksek akım kapasitesi
  • VNH5019: Daha kompakt, iyi durum izleme, orta akım
  • IBT-2: BTS7960B alternatifi, benzer özellikler
  • Dual MC33926: 5A çift motor kontrolü, iyi koruma özellikleri
  • Sabertooth 2x12: Önceden programlanmış, 12A çift kanal
• Yüksek Performans ($30+):
  • ODrive: Yüksek performanslı BLDC kontrolü, enkoder desteği
  • RoboClaw: 60A'e kadar, enkoder desteği, çeşitli kontrol arayüzleri
  • Sabertooth 2x32: 32A çift kanal, gelişmiş koruma ve arayüzler
  • Cytron MD30C: 30A, hassas PID kontrollü
  • Endüstriyel Servo Sürücüler: Tam kapalı döngü, yüksek hassasiyet
• Toplam Sahip Olma Maliyeti Faktörleri:
  • Uzun vadeli güvenilirlik ve servis ömrü
  • Güç tüketimi ve verimlilik (soğutma maliyetleri dahil)
  • Kurulum kolaylığı ve gerekli ek bileşenler
  • Dokümantasyon ve teknik destek
  • Projeye entegrasyon için gerekli ek donanım/yazılım

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
