5A 35V Mini DC Motor Hız Kontrol Devresi

5A 35V Mini DC Motor Hız Kontrol Devresi

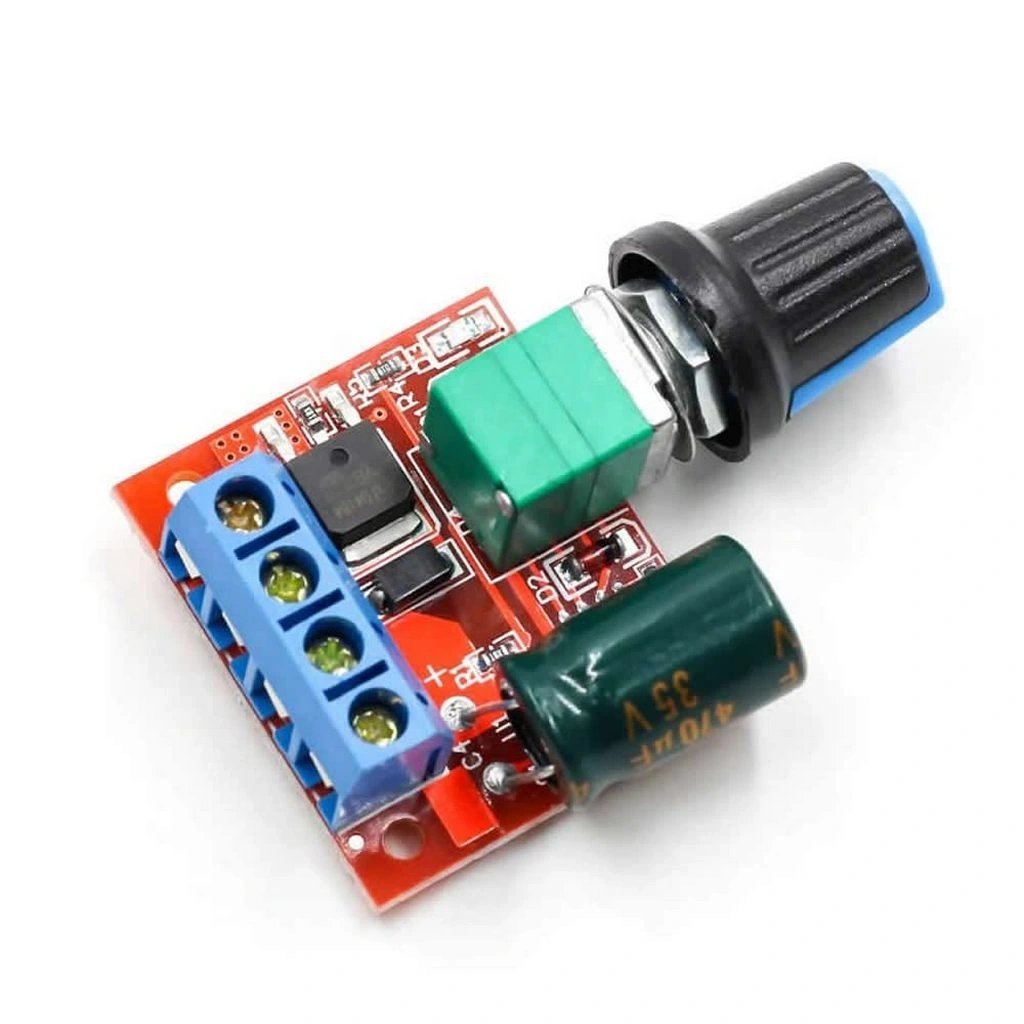

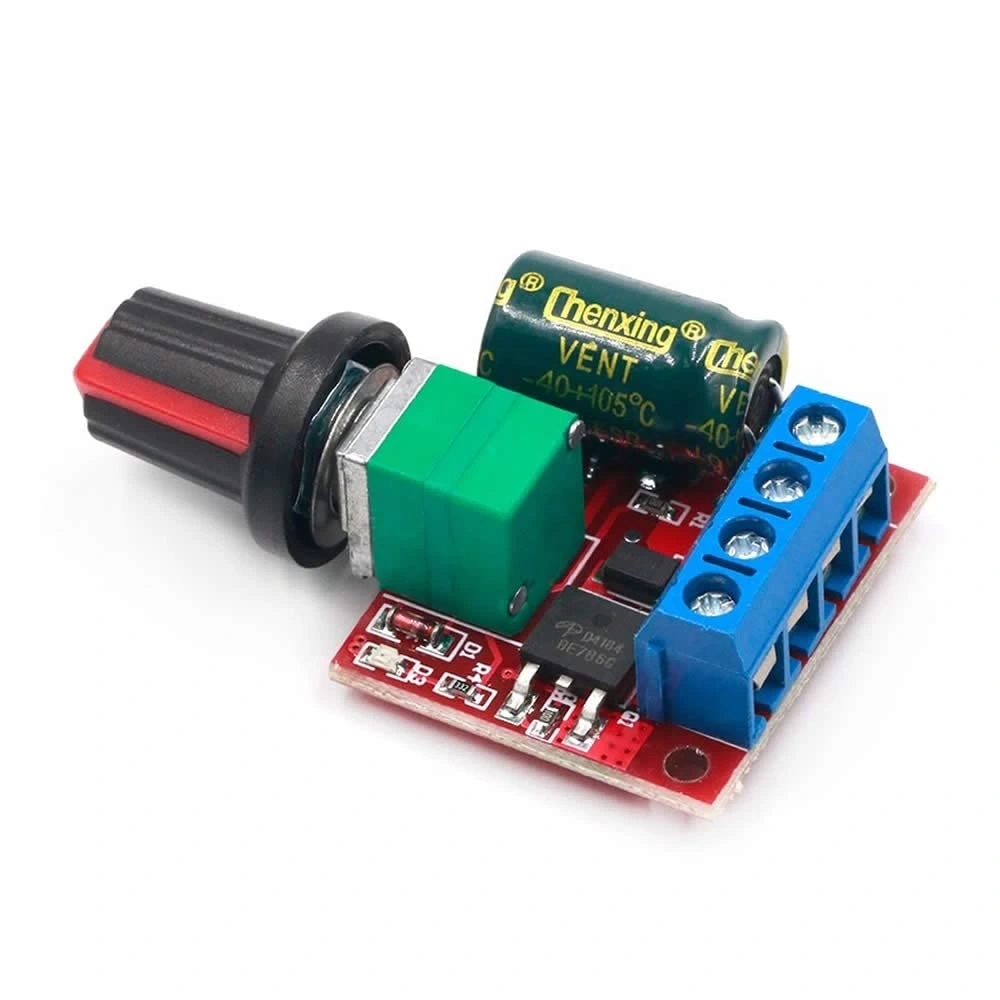

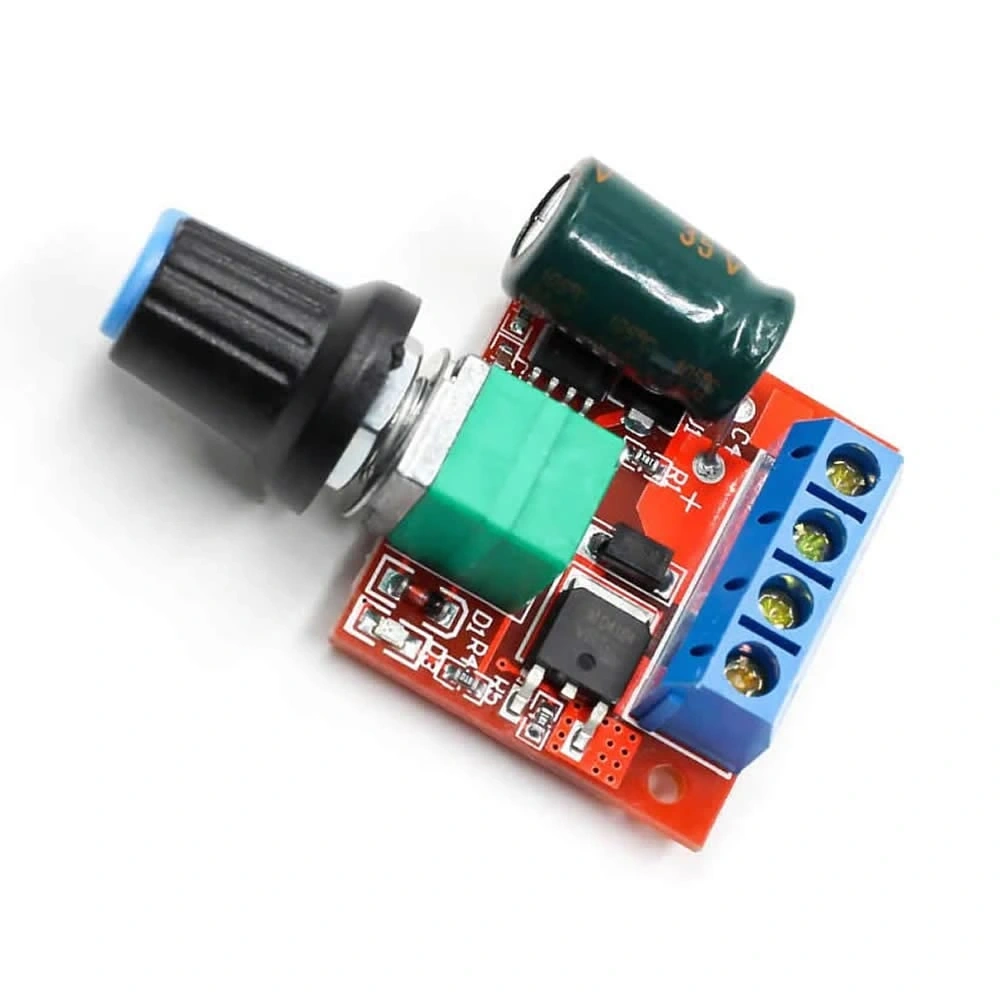

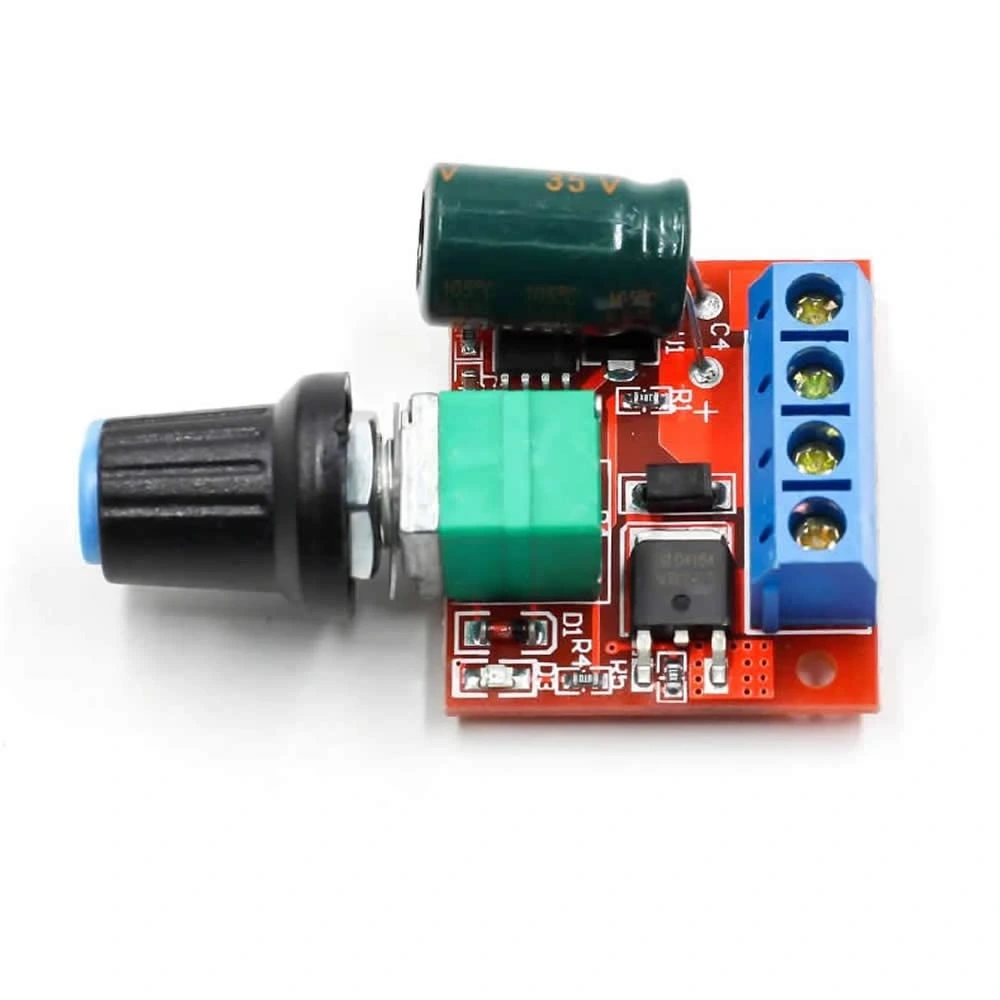

5A 35V Mini DC Motor Hız Kontrol Devresi, küçük boyutlu ve yüksek verimli bir DC motor sürücü modülüdür. Kompakt yapısına rağmen 5A'e kadar motor akımını kontrol edebilirken, geniş çalışma voltajı aralığı farklı motor tiplerinde kullanım esnekliği sağlar.

Üzerindeki potansiyometre sayesinde motor hızını kolayca ayarlayabilirsiniz. Arduino veya diğer mikrodenetleyicilerle kullanılabileceği gibi, bağımsız şekilde de çalışabilir. PWM teknolojisi ile verimli hız kontrolü sunar.

Ters polarite koruması ve aşırı sıcaklık koruması içeren bu modül güvenli çalışma sağlar. Terminal bloğu bağlantıları ile kolay kurulum imkanı verir.

Robotik projeler, DIY aletler ve otomatik kontrol sistemleri için ideal olan bu hız kontrol devresi, Motor ve Motor Sürücü Kartları kategorisinin en kompakt ve kullanışlı ürünlerinden biridir.

---

Teknik Özellikler

5A 35V Mini DC Motor Hız Kontrol Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 5V - 35V DC
• Maksimum Akım: 5A (sürekli), 10A (kısa süreli)
• PWM Frekansı: 25kHz (yaklaşık)
• Hız Kontrol Aralığı: %0 - %100 (potansiyometre ile)
• Boyutlar: 40mm x 25mm x 15mm
• Motor Tipi: Fırçalı DC motor
• Kontrol Yöntemi: PWM, (Pulse Width Modulation)
• Bağlantı Terminalleri: Vida terminalleri
• Koruma Özellikleri:
  • Aşırı sıcaklık koruması
  • Ters polarite koruması
• Soğutma: Pasif soğutma (yüksek akımlarda ek soğutucu önerilir)
• Montaj Delikleri: 2 adet (3mm çapında)
• Potansiyometre: Yerleşik hız ayarı

---

Paket İçeriği

5A 35V Mini DC Motor Hız Kontrol Devresi paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x 5A 35V Mini DC Motor Hız Kontrol Devresi

---

Bağlantı ve Kullanım

5A 35V Mini DC Motor Hız Kontrol Devresinin bağlantı şeması ve kullanım talimatları.

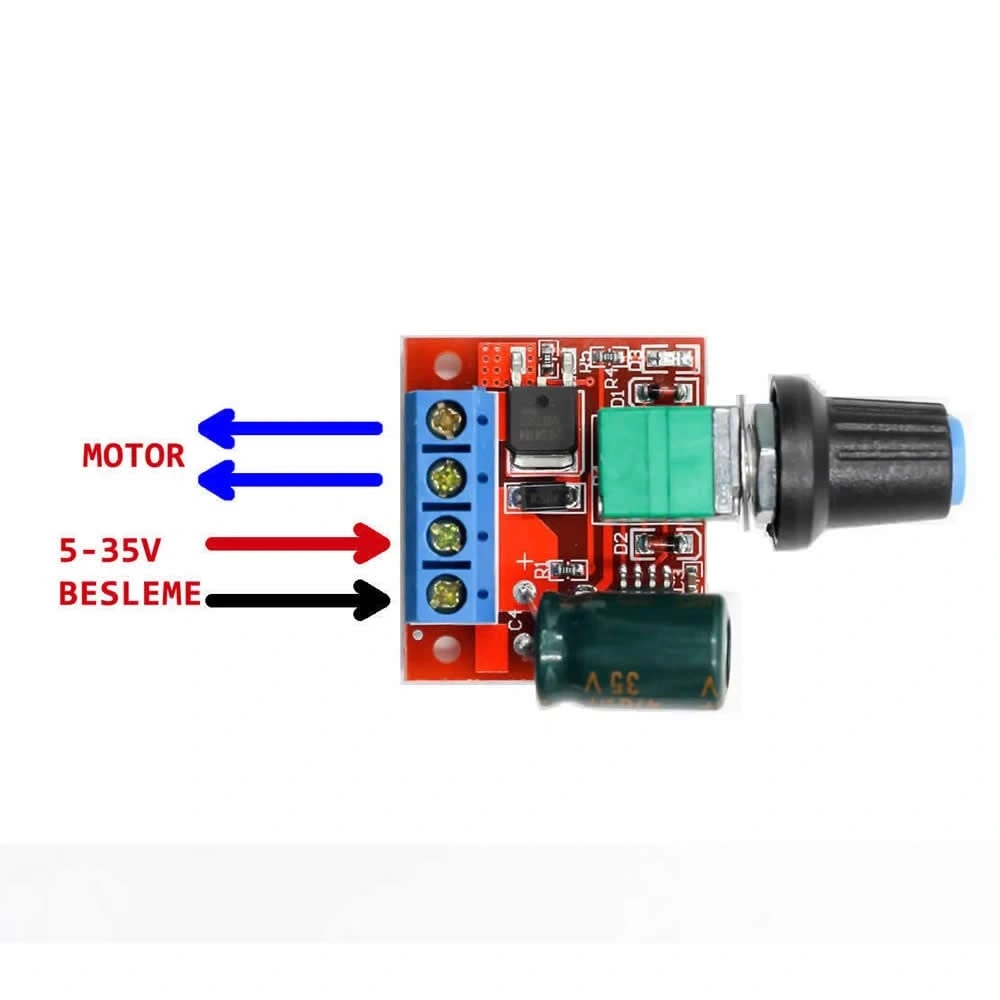

Temel Bağlantı

Motor kontrol devresinin temel bağlantısını şu şekilde yapabilirsiniz:

1. Güç Bağlantısı:
   • DC+ terminaline güç kaynağının pozitif (+) ucunu bağlayın
   • DC- terminaline güç kaynağının negatif (-) ucunu bağlayın
2. Motor Bağlantısı:
   • M+ terminaline motorun pozitif (+) ucunu bağlayın
   • M- terminaline motorun negatif (-) ucunu bağlayın

Hız Kontrolü

Modül üzerindeki potansiyometre, motor hızını %0 ila %100 arasında ayarlamanızı sağlar:

• Potansiyometreyi saat yönünün tersine tamamen çevirdiğinizde motor durur (minimum hız)
• Potansiyometreyi saat yönünde tamamen çevirdiğinizde motor maksimum hızda çalışır
• Potansiyometreyi kademeli olarak çevirerek ara hızları ayarlayabilirsiniz

Harici Kontrol (Arduino/Mikrodenetleyici ile)

Bu modül, potansiyometre yerine harici bir sinyal ile de kontrol edilebilir. Bunun için:

1. Modül üzerindeki potansiyometreyi devreden çıkarın veya minimum konuma getirin
2. Potansiyometrenin orta pinine (wiper) Arduino'nun PWM çıkışını bağlayın
3. Arduino'dan 0-5V aralığında PWM sinyali göndererek motor hızını kontrol edin

Arduino ile bağlantı örneği:

• Arduino GND → Motor kontrol devresi GND
• Arduino PWM pini (örn. pin 9) → Potansiyometre orta pini

Güvenlik Önlemleri

• Çalışma voltajının 5V-35V aralığında olduğundan emin olun
• Sürekli kullanımda 5A akım sınırını aşmayın
• Yüksek akımlarda (>3A) modüle ek soğutucu ekleyin
• Güç kaynağının çalışma akımını karşılayabilecek kapasitede olduğundan emin olun
• Kablolama yaparken güç kaynağını kapalı tutun
• Motor terminallerini kısa devre etmeyin

Uygulamaya Özel İpuçları

• Düşük Hız Uygulamaları: Bazı motorlar çok düşük PWM değerlerinde düzgün çalışmayabilir. Minimum hız eşiğini ayarlamak için harici bir trimpot ekleyebilirsiniz
• Yüksek Akım Kullanımı: 3A üzerindeki yüklerde modül ısınabilir. Alüminyum soğutucu ve/veya küçük bir fan ekleyerek soğutmayı iyileştirin
• Gürültü Azaltma: Modül yakınına 100µF kapasitör ekleyerek elektriksel gürültüyü azaltabilirsiniz
• Yön Kontrolü: Motor yönünü değiştirmek için motor bağlantılarını ters çevirin (M+ ve M- uçlarını değiştirin)

---

Uygulama Alanları

5A 35V Mini DC Motor Hız Kontrol Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

DIY ve Hobi Projeleri

• RC araç ve tekne modelleri
• 3D yazıcı ekstruderleri
• Robotik projeler
• Elektrikli el aletleri hız kontrolü
• Model tren ve diorama projeleri
• Küçük CNC makineleri

Ev ve Ofis Otomasyonu

• Perde ve panjur motorları
• Havalandırma fan kontrolü
• Küçük pompa sistemleri
• Akıllı ev projeleri
• Döner sergi standları
• Otomatik besleme sistemleri

Laboratuvar ve Eğitim

• Karıştırıcı ve çalkalayıcılar
• Sıvı transfer pompaları
• Motor kontrol deneyleri
• Fizik ve mühendislik eğitim setleri
• Öğrenci projeleri
• Mekanik sistem demonstrasyonları

---

Proje Örnekleri

5A 35V Mini DC Motor Hız Kontrol Devresi kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Havalandırma Sistemi

Bu projede, 5A 35V Mini DC Motor Hız Kontrol Devresi ve sıcaklık sensörünü kullanarak ortam sıcaklığına göre otomatik olarak fan hızını ayarlayan akıllı bir havalandırma sistemi oluşturabilirsiniz.

Gerekli bileşenler: Arduino Nano, 5A 35V Mini DC Motor Hız Kontrol Devresi, 12V DC fan, DHT22 sıcaklık/nem sensörü, LCD ekran ve 12V güç adaptörü.

Arduino, DHT22 sensöründen okuduğu sıcaklık değerine göre PWM sinyali üreterek motor kontrol devresini yönetir. Sıcaklık yükseldikçe fan hızı otomatik olarak artar, düştükçe azalır. LCD ekran üzerinde anlık sıcaklık, nem ve fan hızı bilgileri görüntülenir. Sistem, enerji tasarrufu için belirli bir sıcaklık eşiğinin altında fanı tamamen kapatabilir. Ayrıca manuel kontrol için bir buton veya potansiyometre eklenebilir. Bu sistem, bilgisayar sunucu odaları, elektronik atölyeler veya seralarda etkili sıcaklık kontrolü sağlar.

Ayarlanabilir Hızlı Karıştırıcı

Bu projede, 5A 35V Mini DC Motor Hız Kontrol Devresi kullanarak laboratuvar veya hobi projeleri için hassas hız kontrolüne sahip bir karıştırıcı (mixer) yapabilirsiniz.

Gerekli bileşenler: 5A 35V Mini DC Motor Hız Kontrol Devresi, 12V-24V DC motor, dijital gösterge, rotary enkoder veya potansiyometre, güç kaynağı ve karıştırıcı aparatı.

Hız kontrol devresi, motorun dönüş hızını hassas bir şekilde ayarlamak için kullanılır. Rotary enkoder veya dijital potansiyometre ile hassas hız ayarı yapılabilir. Dijital göstergede mevcut RPM değeri görüntülenebilir. Ayrıca, önceden belirlenmiş hız ayarları ve zamanlayıcı fonksiyonu eklenebilir. Sistem, farklı viskozitedeki sıvıları karıştırmak için gereken torku sağlayabilir. Bu karıştırıcı, kimyasal deneyler, epoksi karışımlar, boya karıştırma veya gıda hazırlama gibi uygulamalarda kullanılabilir.

Otomatik Sulama Pompası Kontrolü

Bu projede, 5A 35V Mini DC Motor Hız Kontrol Devresi kullanarak toprak nem seviyesine göre çalışan akıllı bir sulama sistemi oluşturabilirsiniz.

Gerekli bileşenler: Arduino UNO, 5A 35V Mini DC Motor Hız Kontrol Devresi, 12V DC su pompası, toprak nem sensörleri, röle modülü ve 12V güç kaynağı.

Toprak nem sensörleri bitkilerin etrafına yerleştirilir ve Arduino tarafından sürekli olarak izlenir. Nem seviyesi belirlenen eşiğin altına düştüğünde, Arduino PWM sinyali ile motor kontrol devresini aktifleştirir ve su pompasını çalıştırır. Farklı bitki türleri için farklı sulama yoğunlukları ayarlanabilir. Motor hız kontrolü, su akış hızını düzenleyerek aşırı sulamayı önler. Sistemin verimliliğini artırmak için gün içi sulama zamanlaması ve hava durumu verilerine göre çalışma algoritması eklenebilir. Bu proje, ev bitkileri, küçük bahçeler veya seralar için ideal bir otomatik sulama çözümüdür.

---

Sorun Giderme ve İpuçları

5A 35V Mini DC Motor Hız Kontrol Devresi kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Çalışmıyor: Güç kaynağı bağlantılarını kontrol edin. Polariteyi doğrulayın. Yeterli voltaj olduğundan emin olun. Potansiyometrenin konumunu kontrol edin. Sigortaları ve kabloları kontrol edin.
• Motor Titreme Yapıyor: Güç kaynağı kapasitesi yetersiz olabilir. Daha güçlü bir adaptör kullanın. Bağlantı noktalarında gevşeklik olup olmadığını kontrol edin. Motorun minimum çalışma voltajını doğrulayın.
• Aşırı Isınma: Modül üzerindeki akım çok yüksek olabilir. Motor yükünü azaltın veya daha düşük hızda çalıştırın. Ek soğutucu ekleyin. Havalandırma sağlayın. Sürekli maksimum güçte çalıştırmaktan kaçının.
• Kararsız Hız: Voltaj regülasyonu sorunlu olabilir. Regüleli güç kaynağı kullanın. Motor kontrolör devresine filtreleme kapasitörleri ekleyin. Potansiyometrenin tozlanmış veya aşınmış olmadığını kontrol edin.
• Motor Yavaş Başlıyor veya Çalışmıyor: Minimum hız ayarını kontrol edin. Bazı motorlar düşük PWM değerlerinde çalışmaya başlayamaz. Başlangıç eşiğini artırmak için harici kontrol devresi ekleyin.

Performans İpuçları

• Kaliteli ve kararlı bir güç kaynağı kullanın, voltaj dalgalanmaları hız kararsızlığına neden olabilir
• Uzun kablo kullanırken voltaj düşümünü göz önünde bulundurun, daha kalın kablo tercih edin
• Yüksek akımlarda modüle alüminyum soğutucu ekleyerek ısınmayı azaltın
• Elektriksel gürültüyü azaltmak için güç girişine 100-470µF kapasitör ekleyin
• Motora yakın çalışan hassas elektronik cihazlar için RF filtreleme devresi kullanın
• Çok düşük hızlarda motor torku azalır, uygulamanın buna uygun olduğundan emin olun

---
