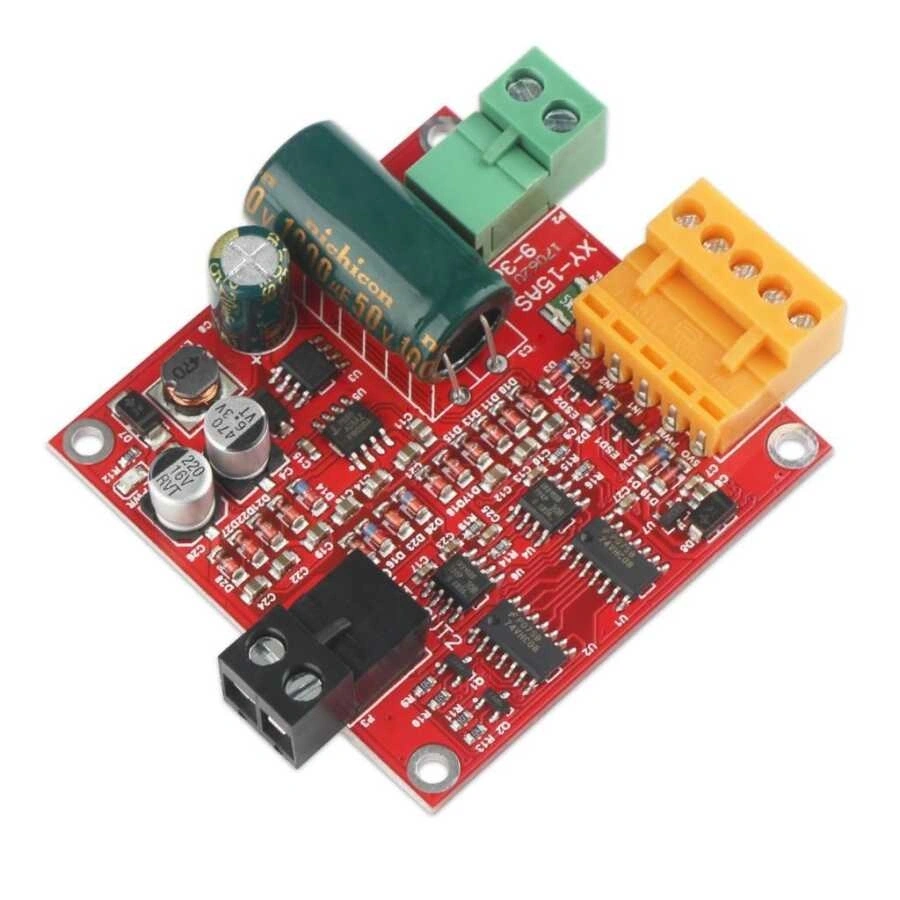

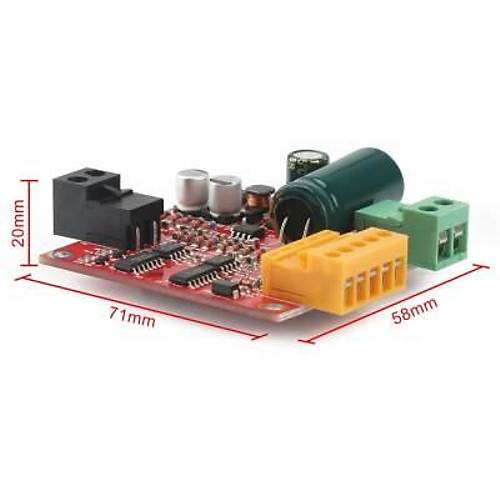

DC 9-36V 12A PWM Motor Sürücü

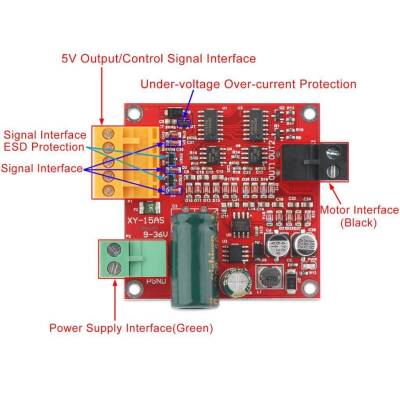

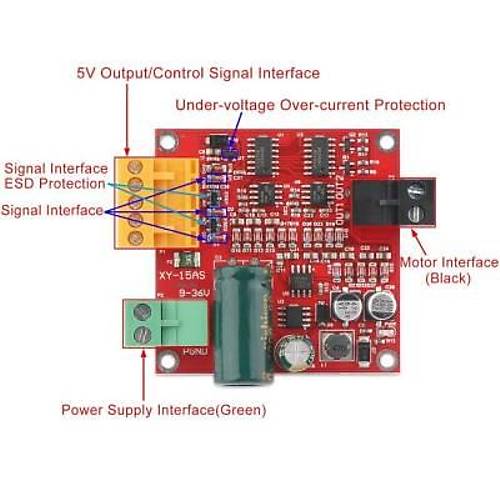

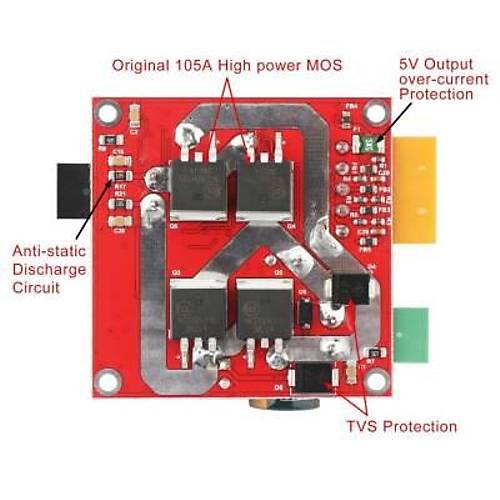

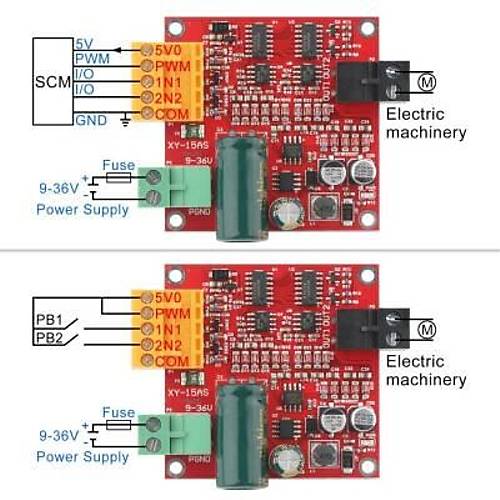

DC 9-36V 12A PWM Motor Sürücü PWM motor sürücü kontrol cihazının giriş voltajı aralığı DC9-36V, soğutucusuz anma akımı 12A ve basit soğutma anma akımı 12-15A'dır. L298 sürücü mantığına benzer şekilde, üç hatlı (PWM, IN1, IN2) hızı, saat yönünde dönüşü, saat yönünün tersine dönüşü ve frenlemeyi kontrol eder. Tam PWM'yi destekler, doğrudan anahtarla saat yönünde veya saat yönünün tersine dönüş kontrol edilebilir. PWM'nin etkili aralığı %0,1 ila %100,0'dır. Motor hız kontrolörü, mikrobilgisayar veya diğer kontrolöre 5V güç sağlayabilir, 5V çıkış aşırı akım koruması ve giriş sinyali aşırı voltaj koruması sağlayabilir. Bu PWM kontrol modülü, endüstriyel kullanım için tasarlanmıştır ve kararlı ve güvenilirdir. Anti-statik devre, geçici bastırma koruması, düşük voltaj koruması, arayüz ESD ve aşırı voltaj koruması vardır. Kontrol Sinyali Mantığı Not: 0 düşük, 1 yüksek, "×" herhangi bir seviye, değişken düşük. COM - Ground, 5VO - 5V Çıkış, mikrodenetleyici ve diğer denetleyicilerin 5V güç kaynağı sağlaması için. PWM pini harici PWM, tuş kontrolü kullanılıyorsa, PWM pini 5VO ile bağlanmalıdır; İki motor pozitif ve negatif dönüş için IN1 ve IN2, fren kontrol sinyali. IN1 IN2 PWM OUT1,OUT2 0 0 x Brake 1 1 x Float 1 0 1 Full Speed 0 1 1 Full . Speed . Reversal 1 0 PWM Forward Speed 0 1 PWM Return Speed Teknik Özellikler Güç kaynağı voltajı 6V-36V Soğutma bloğu anma akımı 12A, anma akımı 12A ~ 15A olmayan sürücülerin basit soğutma yapması gerekir, 15A ~ 20A kalın ısı emici yapması gerekir. Kontrol sinyali arabirimi (turuncu) kullanıcılara harici 5V sağlayabilir, mikrodenetleyici ek güç kaynağı gerektirmez, maksimum besleme akımı 0,5A'dır. Kontrol sinyali yüksek voltajı: 2.0V ~ 5.5V, 3.3V ve 5V TTL seviyesi ile uyumlu PWM etkin aralığı: %0,1 ~ %100,0 PWM sinyal frekans aralığı: 0 ~ 100KHz (önerilen 20KHz) PWM minimum etkili darbe genişliği: 200ns Çalışma sıcaklığı -25 ℃ -80 ℃ Kart Boyutu: 55*55*25mm Montaj deliği çapı: 3mm Kullanımı 1. Motor dönüş kablolama yöntemini kontrol etmek için mikrodenetleyiciyi kullanın Mikrodenetleyicinin PWM çıkışına PWM pini IN1, IN2 ve mikrodenetleyicinin iki IO'su kontrol etmek için 5VO, mikrodenetleyici için 5V güç kaynağı sağlayabilir Kablolama yöntemini tersine çevirerek motoru kontrol etmek için yalnızca buton kullanın PB1 ve PB2 iki anahtardır. PB1'e basıldığında ve PB2'ye basılmadığında, IN1 yüksek, IN2 düşük, motor çalışır PB2'ye basıldığında ve PB1'e basılmadığında, IN1 düşük, IN2 yüksek, Motor geri çalışır PB1 ve PB2 basıldığında, IN1 ve IN2 düşük, motor freni Motor hızı kontrol kablolama yönteminde PWM jeneratörü kullanın PWM üreteci anahtarla ayarlanabilir, motor hızını kontrol etmek için frekansı ve görev döngüsünü seçin. İki anahtar için PB1 ve PB2, motorun dönüş yönünü kontrol eder, PB1 ve PB2 basıldığında motor fren yapar..
