10.1 Inch Nextion Dokunmatik NX1060P101-011R-I

10.1 Inch Nextion Dokunmatik NX1060P101-011R-I

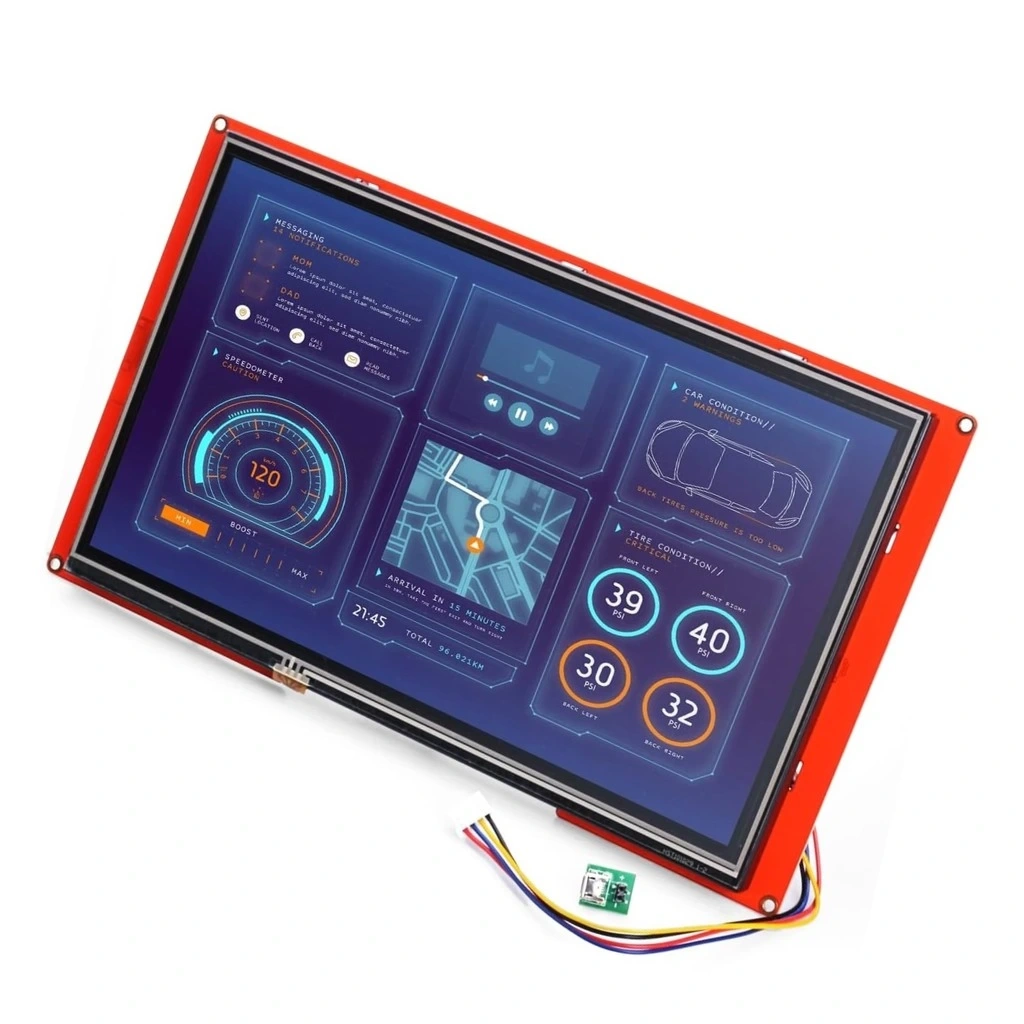

10.1 Inch Nextion Dokunmatik NX1060P101-011R-I, modern elektronik projeler için geliştirilen geniş ekranlı, yüksek çözünürlüklü ve dokunmatik arayüz sağlayan gelişmiş bir HMI (İnsan-Makine Arayüzü) çözümüdür. Nextion ekranlar, projelerinize profesyonel bir grafik arayüzü eklemek için gerekli tüm donanımı tek bir modülde sunar.

Bu 10.1 inç model, 1024x600 piksel çözünürlüğü, endüstriyel sınıf dayanıklılığı ve kapasitif dokunma teknolojisi ile hem hobi projelerinde hem de endüstriyel uygulamalarda mükemmel performans sağlar. Dahili işlemcisi, entegre belleği ve kullanıcı dostu editör yazılımı sayesinde karmaşık arayüzler kolayca tasarlanabilir ve uygulanabilir.

Seri iletişim protokolü kullanan 10.1 Inch Nextion Dokunmatik NX1060P101-011R-I, Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle kolay entegrasyon sağlayarak, projelerinize profesyonel görünüm ve gelişmiş kullanıcı etkileşimi eklemek için ideal bir çözümdür.

---

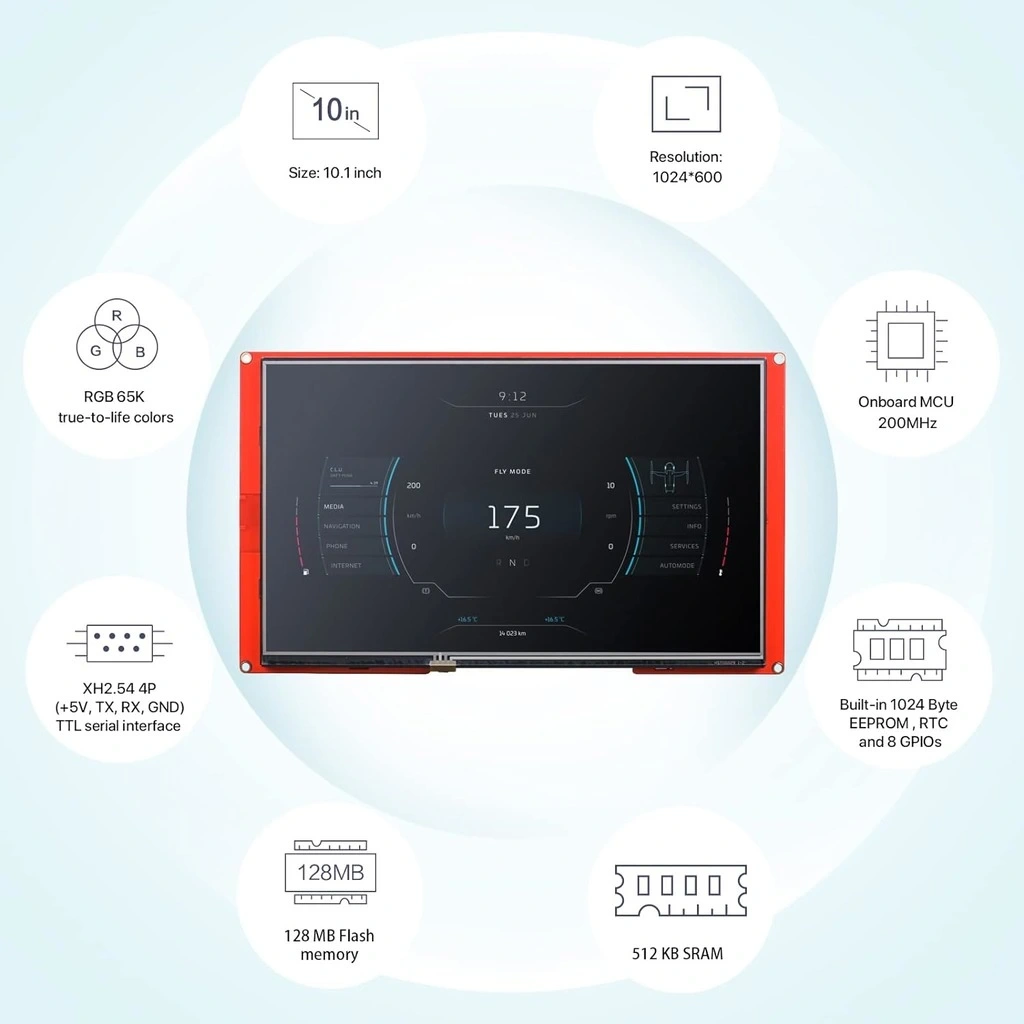

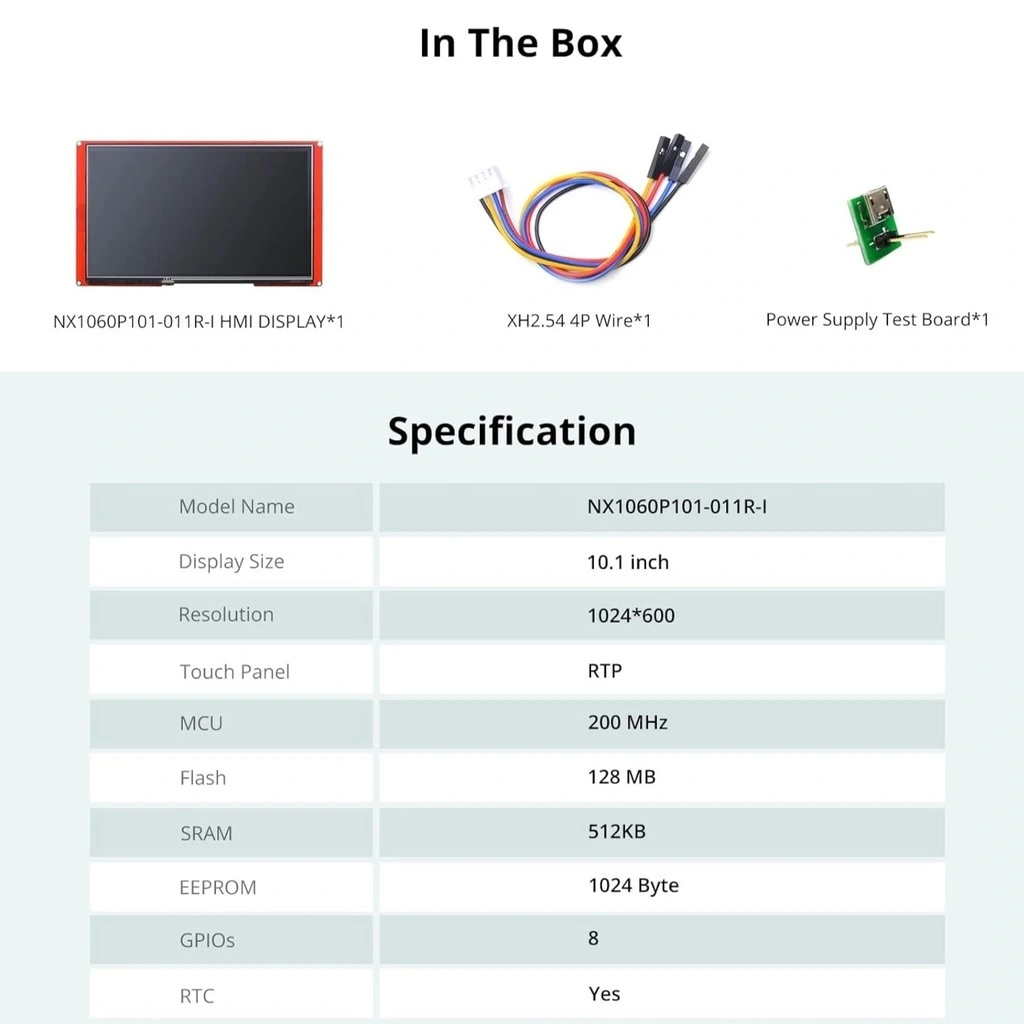

Teknik Özellikler

10.1 Inch Nextion Dokunmatik ekranın detaylı teknik özellikleri listelenmektedir.

• Model: NX1060P101-011R-I (Intelligent Serisi)
• Ekran Boyutu: 10.1 inç
• Çözünürlük: 1024x600 piksel
• Dokunmatik Teknoloji: Kapasitif dokunmatik panel
• İşlemci: 200MHz Cortex-M4 (STM32F429IG)
• Flash Bellek: 1 GB
• RAM: 512 KB
• Dahili RTC: Var (Gerçek Zamanlı Saat)
• GPIO Pinleri: 8 adet programlanabilir
• Arayüz: 4-pin (VCC, GND, TX, RX) seri port
• İletişim Protokolü: TTL Seri (3.3V)
• Baud Rate: 2400-921600bps (varsayılan: 9600)
• Güç Gereksinimleri: 5V DC / 1A
• Muhafaza: Endüstriyel plastik çerçeve
• Ekran Parlaklığı: 300 nit
• Görüş Açısı: 70°/70°/50°/70° (L/R/U/D)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Boyutlar: 261.4 x 166.3 x 20.5 mm
• Ekran Alanı: 222.7 x 125.3 mm
• Ağırlık: Yaklaşık 450g
• Mikro SD Kart Desteği: Var

---

Arayüz ve Bağlantı Avantajları

10.1 Inch Nextion Dokunmatik ekranın sağladığı temel arayüz ve bağlantı avantajları aşağıda listelenmiştir.

• Basit Bağlantı: Sadece 4 pin ile tam fonksiyonel kullanım sağlar.
• Düşük Kaynak İhtiyacı: Mikrodenetleyicilerin grafik işleme yükünü ortadan kaldırır.
• Esnek Arayüz Tasarımı: Nextion Editor ile sürükle-bırak arayüz tasarımı imkanı sunar.
• Çoklu Sayfa Desteği: Karmaşık sistemlerde farklı fonksiyonlar için ayrı sayfalar oluşturma.
• Yazılım Kütüphaneleri: Arduino, ESP ve diğer platformlar için hazır kütüphaneler.
• Gömülü Font Desteği: Çoklu dil ve yazı tipi seçenekleri sunar.
• Kolay Güncelleme: Micro SD kart ile hızlı ve kolay arayüz güncellemesi.
• Çoklu Dokunma Algılama: Gelişmiş kullanıcı etkileşimi için çoklu dokunma desteği.
• Kapasitif Hassasiyet: Kesin ve hassas dokunmatik giriş.
• Entegre GPIO: Doğrudan cihaz kontrolü için programlanabilir giriş/çıkış pinleri.

---

İdeal Kullanım Alanları

Bu gelişmiş dokunmatik ekranın tipik kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Kontrol Sistemleri: Makine operatör panelleri
• Akıllı Ev Otomasyonu: Merkezi kontrol üniteleri
• IoT Uygulamaları: Sensör verilerini görselleştirme panelleri
• Laboratuvar Ekipmanları: Test ve ölçüm cihazları arayüzleri

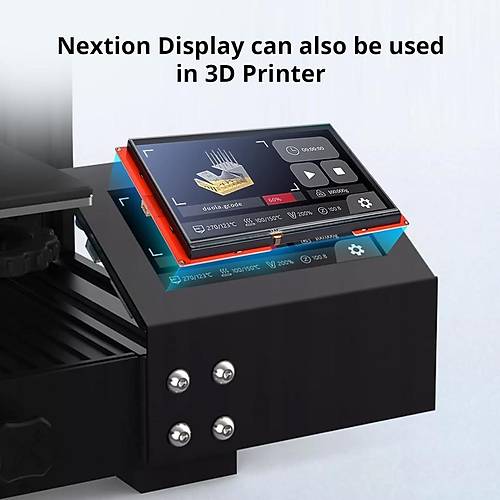

• 3D Yazıcı ve CNC Kontrolleri: Gelişmiş operatör ekranları
• Mühendislik Projeleri: Prototip kontrol arayüzleri
• Eğitim Sistemleri: İnteraktif öğrenme arayüzleri
• Elektronik Bilgi Ekranları: Dinamik bilgi gösterim sistemleri
• Medikal Cihazlar: Hasta takip ve kontrol üniteleri
• Otomotiv Projeleri: Gösterge paneli ve multimedya kontrol sistemleri

---

Kurulum ve Kullanım İpuçları

Nextion ekrandan maksimum verim almak için kurulum ve kullanım önerileri.

---

Intelligent Serisi Avantajları

10.1 Inch Nextion Dokunmatik NX1060P101-011R-I modelinin Intelligent seri özelliklerinin detaylı açıklaması.

10.1 Inch Nextion Dokunmatik NX1060P101-011R-I ekran, Nextion'un Intelligent (I) serisine ait olup, standart ve Enhanced serilerine göre önemli avantajlar sunar. Bu seri, daha yüksek performans ve genişletilmiş özellikler gerektiren profesyonel uygulamalar için idealdir.

Güçlü Donanım Özellikleri:

Intelligent serinin teknik üstünlükleri:

• Yüksek Performanslı İşlemci: 200MHz Cortex-M4 işlemci, karmaşık arayüzleri akıcı şekilde çalıştırır.
• Gelişmiş Grafik İşleme: Daha hızlı render etme ve grafik animasyonları için güçlendirilmiş GPU.
• Geniş Bellek: 1GB Flash ve 512KB RAM ile büyük projeleri destekler.
• Dahili RTC (Gerçek Zamanlı Saat): Zaman temelli uygulamalar için entegre saat modülü.
• Programlanabilir GPIO Pinleri: 8 adet GPIO pin ile doğrudan cihaz kontrolü sağlar.

Bu gelişmiş donanım özellikleri, akıcı kullanıcı deneyimi ve karmaşık uygulamalar için gerekli gücü sağlar.

Yazılım ve Programlama Avantajları:

Intelligent serinin programlama ve geliştirme özellikleri:

• Gelişmiş Nextion Instruction Set (NXIS): Daha kapsamlı komut seti ile güçlü programlama imkanı.
• Matematiksel İşlemler: Karmaşık hesaplamalar ve veri işleme yetenekleri.
• Uzatılmış Font Desteği: Daha fazla dil ve yazı tipi seçeneği.
• Kapsamlı Debug Özellikleri: Hata ayıklama ve geliştirmede kolaylık sağlayan araçlar.
• Olay Güdümlü Programlama: Gelişmiş olay yönetimi ve kontrol mekanizmaları.

Bu yazılım avantajları, geliştiricilere daha esnek ve güçlü programlama imkanları sunarak yaratıcı çözümler geliştirme fırsatı verir.

Kapasitif Dokunmatik Panel:

Kapasitif dokunmatik teknolojinin sağladığı avantajlar:

• Yüksek Hassasiyet: Hassas dokunuş algılama ve tepki süresi.
• Çoklu Dokunma: Birden fazla noktaya dokunuş algılama yeteneği.
• Dayanıklı Yüzey: Rezistif panellere göre daha uzun kullanım ömrü.
• Net Görüntü Kalitesi: Ekstra katmanlar gerektirmediği için daha net görüntü.
• Endüstriyel Kullanım: Zorlu ortamlarda bile güvenilir performans.

Kapasitif dokunmatik panel, modern ve profesyonel kullanıcı deneyimi beklentilerini karşılayacak niteliktedir.

---

Nextion Editor Yazılımı ve Arayüz Tasarımı

Nextion HMI arayüzlerini tasarlamak için kullanılan yazılım ve tasarım sürecinin detayları.

Nextion ekranlar için arayüz geliştirmesi, kullanıcı dostu Nextion Editor yazılımı ile yapılır. Bu WYSIWYG (Ne Görüyorsan Onu Alırsın) editör, programlama bilgisi olmayan kullanıcıların bile profesyonel arayüzler tasarlamasına olanak tanır.

Nextion Editor Özellikleri:

Arayüz tasarım yazılımının temel özellikleri:

• Sürükle-Bırak Arayüz: Kullanımı kolay görsel tasarım ortamı.
• Bileşen Kütüphanesi: Butonlar, metin kutuları, göstergeler gibi hazır bileşenler.
• Çoklu Sayfa Desteği: Farklı ekranlar ve menüler oluşturma imkanı.
• Olay Yönetimi: Dokunma ve değişkenlere dayalı olay programlama.
• Simülatör: Tasarımları bilgisayarda test etme özelliği.

Editör, Windows işletim sistemlerinde çalışır ve ücretsiz olarak indirilebilir.

Arayüz Tasarım Süreci:

Nextion ekranlar için arayüz oluşturma adımları:

• Proje Başlatma: Ekran boyutu ve modelini belirterek yeni proje oluşturma.
• Sayfalar Oluşturma: Uygulamanın farklı ekranlarını temsil eden sayfalar tasarlama.
• Bileşen Ekleme: Butonlar, metin alanları, göstergeler ve resimleri yerleştirme.
• Görsel Özelleştirme: Renk, yazı tipi ve boyut ayarlarını yapılandırma.
• Etkileşim Programlama: Dokunma olayları ve sayfa geçişleri tanımlama.

Bu görsel tasarım süreci, hızlı prototipleme ve kolay revizyon imkanı sunar.

Script Programlama:

Nextion ekranlar için fonksiyonel programlama:

• Nextion Dili: HMI fonksiyonlarını programlamak için özel komut seti.
• Bileşen Olayları: Dokunma, sayfa yükleme gibi olaylara kod bağlama.
• Değişken Yönetimi: Sayısal ve metin değişkenleri tanımlama ve kullanma.
• Koşullu İfadeler: if-else yapıları ile duruma bağlı işlemler gerçekleştirme.
• Matematiksel İşlemler: Hesaplama ve veri işleme fonksiyonları.

Intelligent seride daha gelişmiş script özellikleri bulunur, bu da karmaşık uygulamalar için önemli bir avantajdır.

---

Arduino ve Mikrodenetleyici Entegrasyonu

10.1 Inch Nextion Dokunmatik ekranın Arduino ve diğer mikrodenetleyicilerle nasıl entegre edileceği.

Nextion ekranlar, seri iletişim protokolü kullanarak çeşitli mikrodenetleyicilerle kolayca haberleşir. Özellikle Arduino platformlarıyla entegrasyon süreci basit ve etkilidir.

Fiziksel Bağlantı:

Donanım seviyesinde bağlantı detayları:

• Güç Bağlantısı: 5V ve GND pinlerini uygun güç kaynağına bağlama.
• Seri İletişim: Nextion TX pinini Arduino RX pinine, Nextion RX pinini Arduino TX pinine bağlama.
• Lojik Seviye: Nextion 3.3V lojik seviyesinde çalışır, 5V mikrodenetleyicilerle direkt bağlantıda seviye dönüştürücü gerekebilir.
• GPIO Kullanımı: Intelligent serinin GPIO pinlerini doğrudan cihaz kontrolü için kullanma.
• Bağlantı Kabloları: Uzun bağlantılar için ekranlı kablo kullanımı önerilir.

Doğru fiziksel bağlantı, güvenilir iletişimin temelidir.

Yazılım Entegrasyonu:

Kod seviyesinde entegrasyon adımları:

• Nextion Kütüphanesi: Arduino IDE'ye Nextion ekranlar için özel kütüphaneyi ekleme.
• Seri Haberleşme: SoftwareSerial veya HardwareSerial ile iletişim kanalı oluşturma.
• Komut Gönderme: Ekrandaki bileşenleri güncellemek için Nextion komutları gönderme.
• Olay Dinleme: Ekrandan gelen dokunmatik ve diğer olayları algılama ve işleme.
• Veri Alışverişi: Sensör verilerini ekrana gönderme ve kullanıcı girdilerini alma.

Yazılım entegrasyonu için hazır kütüphaneler işi önemli ölçüde kolaylaştırır.

Farklı Platformlar İçin Entegrasyon:

Çeşitli mikrodenetleyici platformlarıyla çalışma:

• ESP8266/ESP32: WiFi özellikli uygulamalar için Nextion entegrasyonu.
• Raspberry Pi: Python ile Nextion ekran kontrolü.
• STM32: Yüksek performanslı uygulamalar için STM32 ile entegrasyon.
• PIC ve AVR: Temel mikrodenetleyicilerle seri haberleşme kurulumu.
• Endüstriyel PLC'ler: Endüstriyel kontrol sistemleriyle entegrasyon.

Her platform için spesifik kütüphaneler ve örnekler mevcuttur.

---

Proje Örnekleri ve Uygulama Alanları

10.1 Inch Nextion Dokunmatik ekran ile gerçekleştirilebilecek pratik proje fikirleri.

Geniş ekran boyutu ve gelişmiş özellikleriyle 10.1 Inch Nextion ekran, çeşitli sektörlerde farklı uygulamalar için ideal bir seçimdir.

Akıllı Ev Otomasyonu Projeleri:

Ev teknoloji sistemleri için uygulama örnekleri:

• Merkezi Kontrol Paneli: Aydınlatma, ısıtma, güvenlik ve eğlence sistemlerini tek noktadan yönetme.
• Akıllı Termostat: Dokunmatik arayüzle sıcaklık kontrolü ve programlama.
• Güvenlik Monitörü: Kamera görüntülerini izleme ve alarm sistemi kontrolü.
• Enerji Takip Sistemi: Ev enerji tüketimini grafiklerle görselleştirme.
• Multimedya Kontrolcüsü: Ev sinema ve müzik sistemleri için kontrol merkezi.

Geniş ekran, ev otomasyonu için gereken tüm bilgileri tek seferde görüntüleme avantajı sağlar.

Endüstriyel Kontrol Uygulamaları:

Üretim ve endüstriyel sistemler için projeler:

• Makine Operatör Paneli: Üretim ekipmanları için dokunmatik kontrol arayüzü.
• Proses Monitörü: Endüstriyel süreçlerin gerçek zamanlı izlenmesi ve kontrolü.
• Kalite Kontrol İstasyonu: Ürün test ve kalite verilerinin görüntülenmesi.
• Lojistik Takip Sistemi: Depo ve malzeme yönetimi için panel.
• Üretim Veri Görselleştirmesi: Fabrika verilerinin grafiklerle sunumu.

Endüstriyel ortamlarda dayanıklılık ve net görüntüleme özellikleri öne çıkar.

IoT ve Veri Görselleştirme:

Nesnelerin interneti projelerinde kullanım:

• Sensör Veri Merkezi: Çoklu IoT sensörlerinden gelen verilerin gösterimi.
• Hava İstasyonu: Çevresel verileri gösteren meteoroloji paneli.
• Akıllı Tarım Monitörü: Sera veya tarla koşullarını izleme paneli.
• Fleet Yönetimi: Araç filosu takibi ve yönetimi için kontrol merkezi.
• Endüstriyel IoT Gateway: Fabrika sensörlerinden veri toplayan ve gösteren sistem.

IoT uygulamalarında veri görselleştirme için geniş ekran avantaj sağlar.

Laboratuvar ve Tıbbi Cihazlar:

Profesyonel ve bilimsel uygulamalar:

• Laboratuvar Analiz Cihazı: Test sonuçlarını gösteren ve kontrol eden arayüz.
• Medikal Monitör: Hasta verilerini gösteren sağlık ekipmanı.
• Bilimsel Ekipman Kontrolü: Hassas laboratuvar cihazları için kontrol paneli.
• Araştırma Veri Gösterimi: Deneysel verileri grafik ve tablolarla sunan sistem.
• İlaç Dozajlama Kontrolü: Hassas ilaç hazırlama veya dozajlama ekipmanı.

Medikal ve laboratuvar ortamlarında net görüntü ve kesin dokunmatik kontrol kritik önemdedir.

---

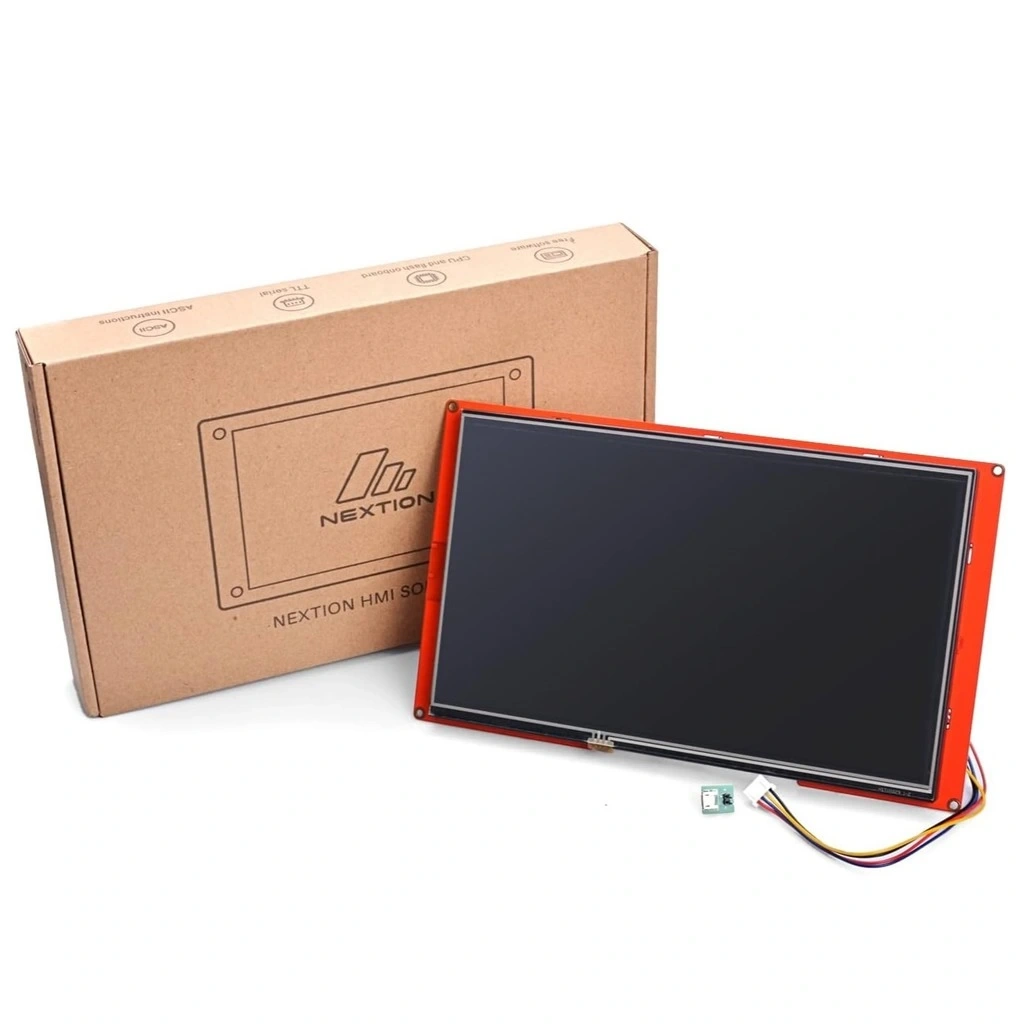

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x 10.1 Inch Nextion Dokunmatik Ekran (NX1060P101-011R-I)
• 1 x Bağlantı Kablosu (4-pin)
• 4 x Montaj Aparatı
• 1 x Kullanım Kılavuzu

---
