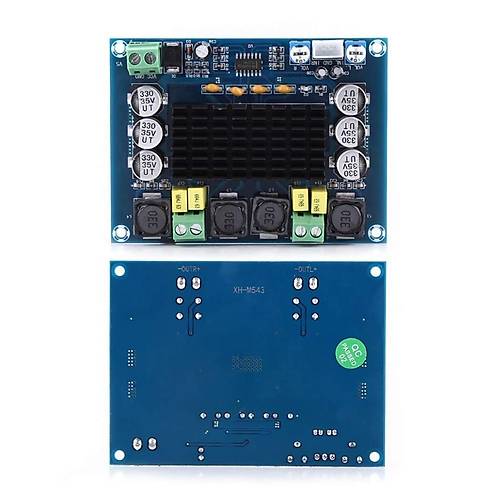

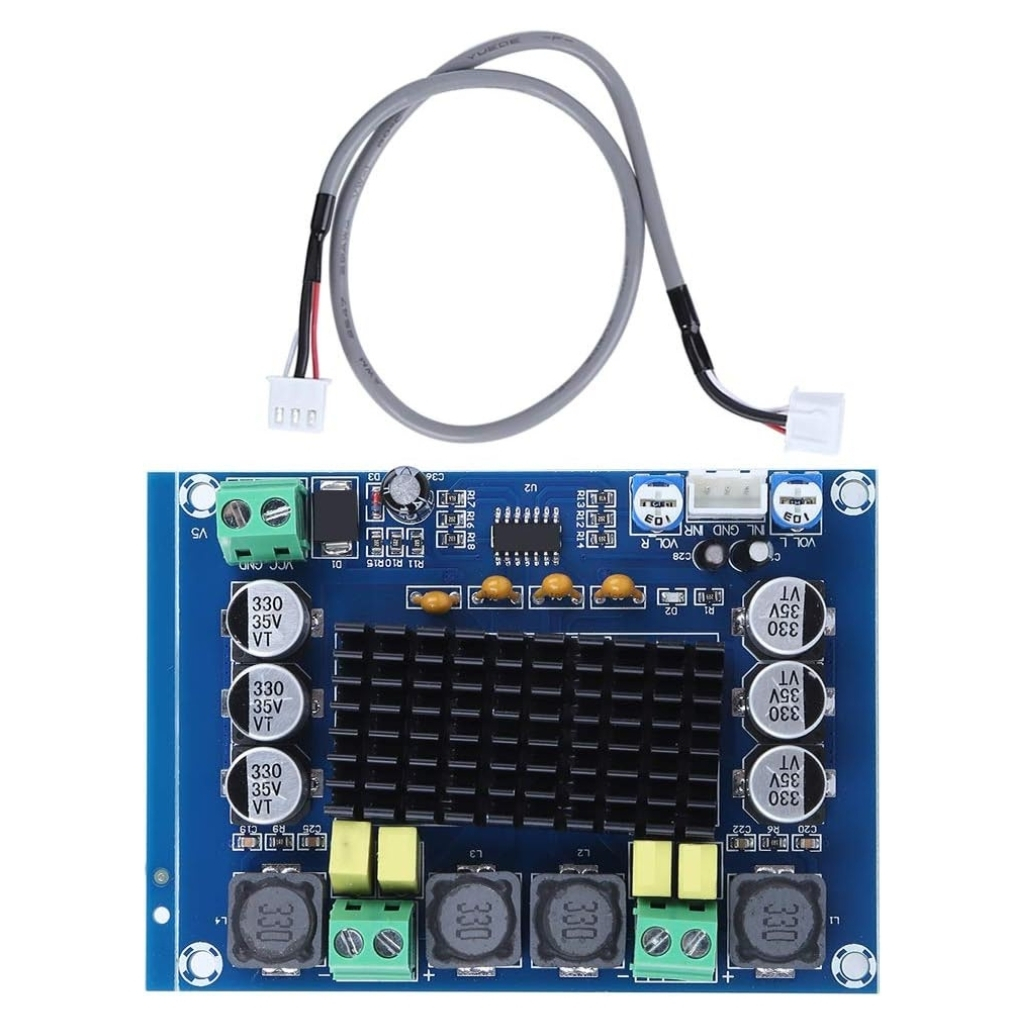

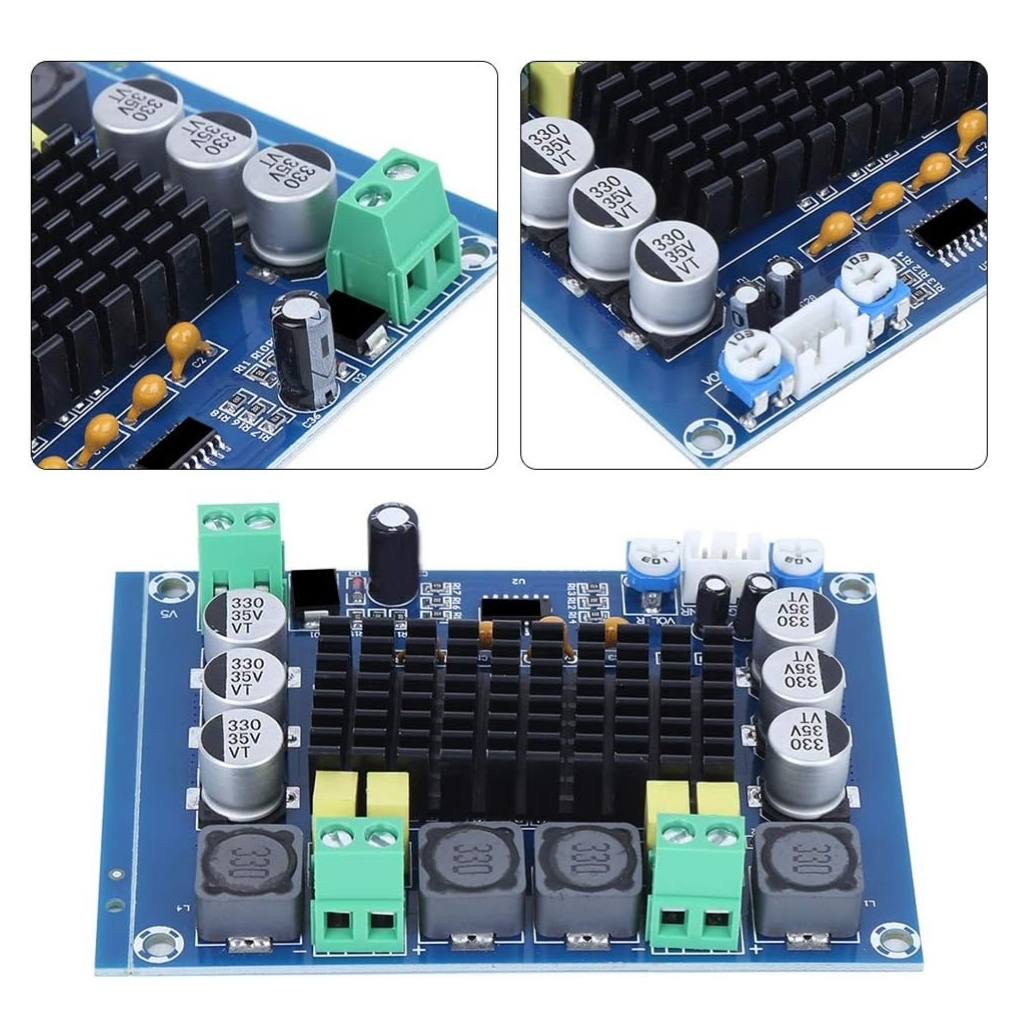

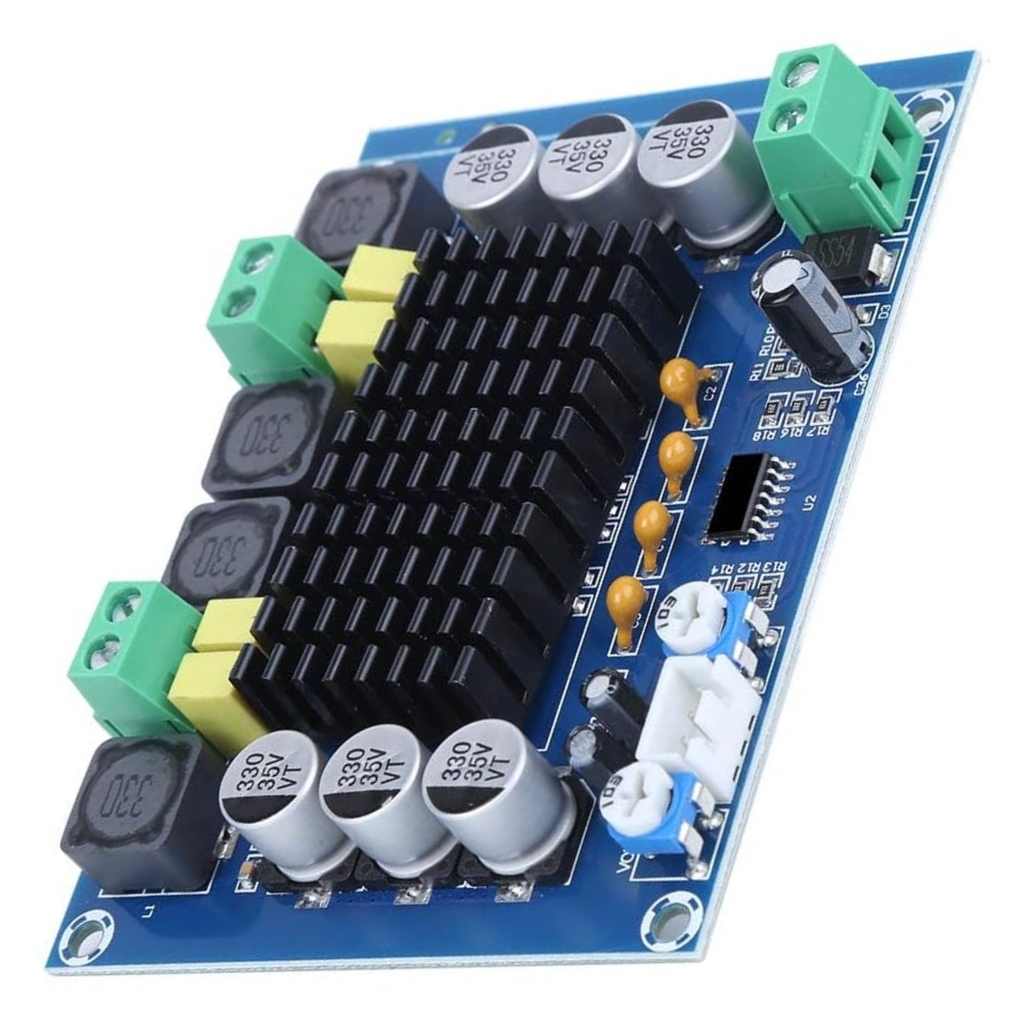

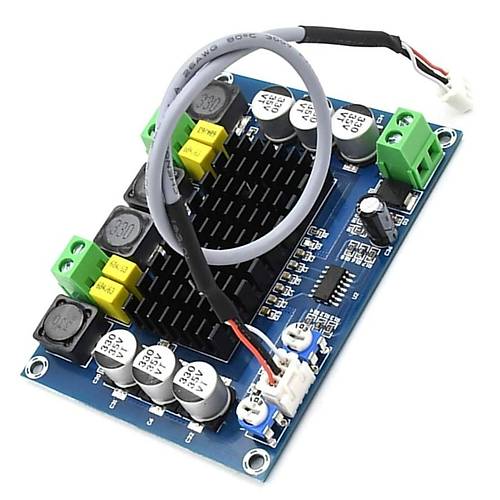

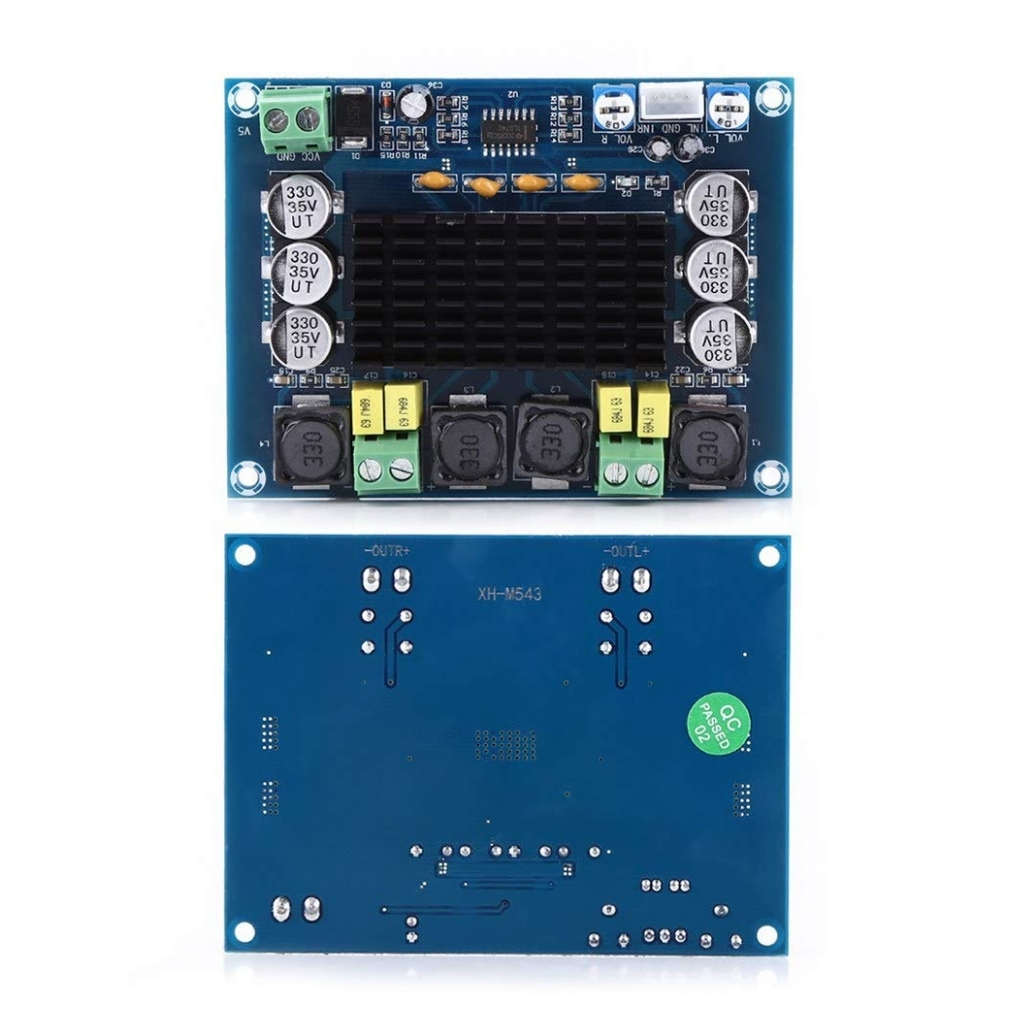

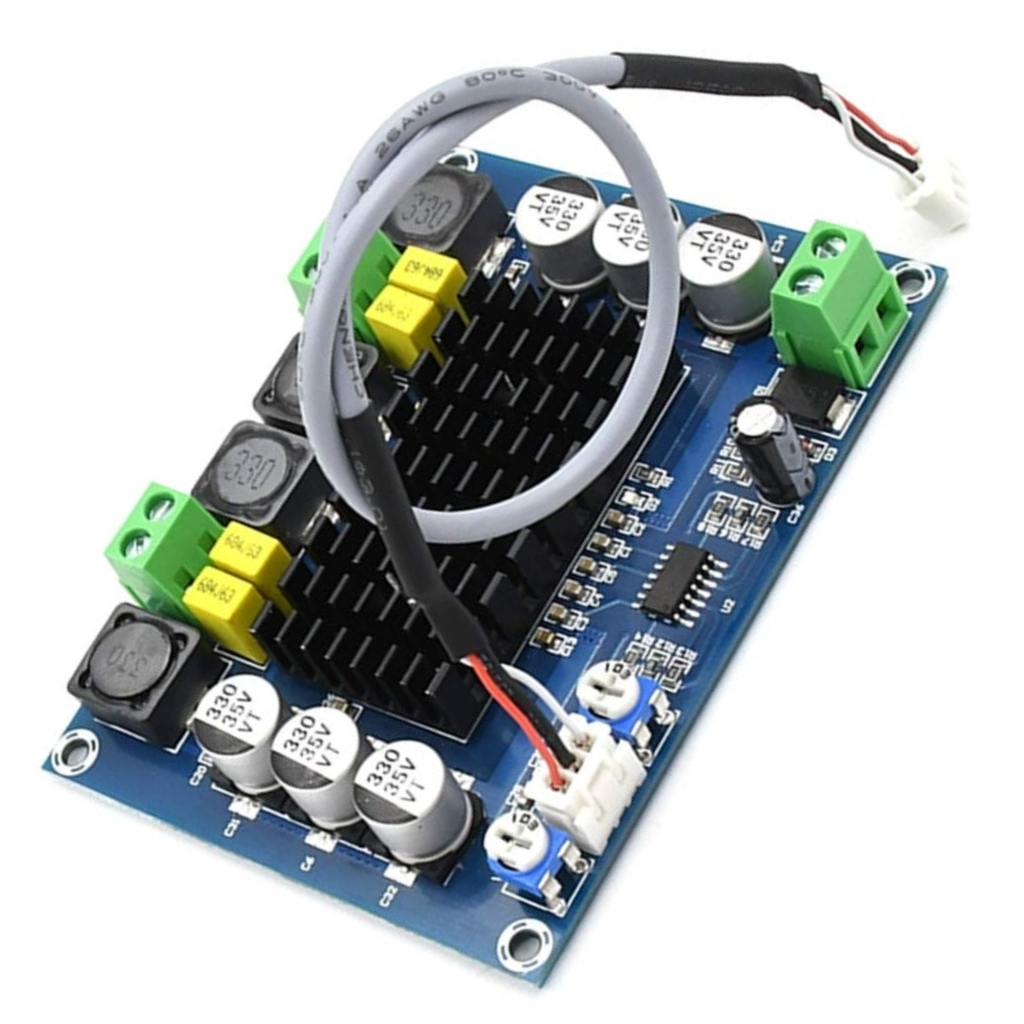

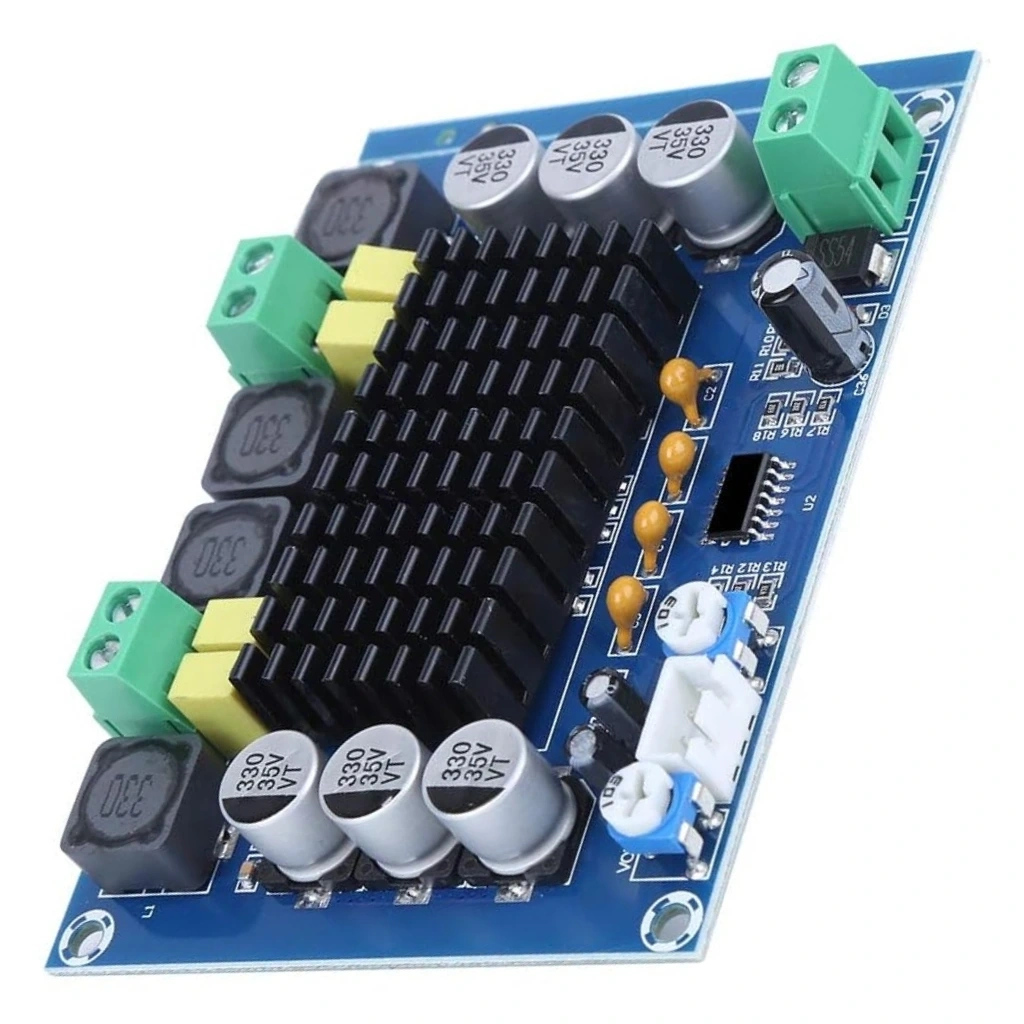

XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü, yüksek kaliteli ses çıkışı sağlayan çift kanallı bir Class D amplifikatör kartıdır. Texas Instruments'ın güçlü TPA3116D2 entegresini kullanan bu modül, kompakt boyutuyla dikkat çeker.
Kanal başına 120W güç çıkışı ile müzik sistemleri, ev sinema sistemleri ve DIY ses projeleri için ideal olan bu amplifikatör, Arduino projeleri ile entegre edilerek akıllı ses sistemleri oluşturmak için kullanılabilir.
Geniş voltaj aralığında çalışabilen ve yüksek verimlilik sunan bu amfi modülü, modüller kategorisinde ses projeleriniz için profesyonel bir çözüm sunar.
Teknik Özellikler
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Amplifikatör Entegresi: TPA3116D2 (Texas Instruments)
- Kanal Sayısı: 2 (Stereo)
- Çıkış Gücü: 2 x 120W (maksimum, 4Ω yükte)
- Çalışma Gerilimi: 12V - 24V DC
- Maksimum Çalışma Akımı: 6A (tam yükte)
- Amplifikatör Sınıfı: Class D (yüksek verimlilik)
- Frekans Yanıtı: 20Hz - 20kHz
- THD+N (Toplam Harmonik Distorsiyon): <0.1% (tipik)
- Sinyal/Gürültü Oranı (SNR): >98dB
- Hoparlör Empedansı: 4Ω - 8Ω
- Giriş Hassasiyeti: 200mV - 1000mV
- Giriş Empedansı: 47kΩ
- Kazanç Kontrolü: Potansiyometre ile ayarlanabilir
- Koruma Devreleri: Aşırı ısınma, kısa devre ve DC koruma

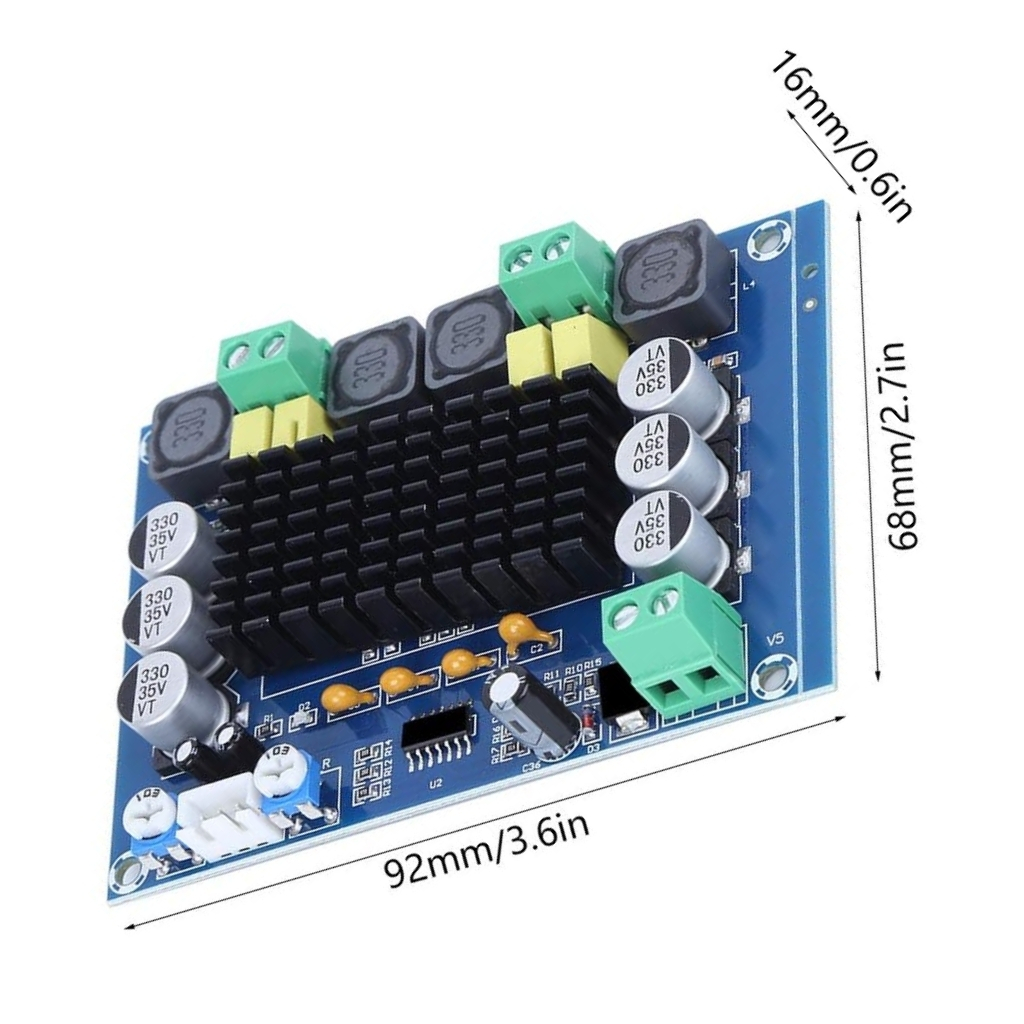

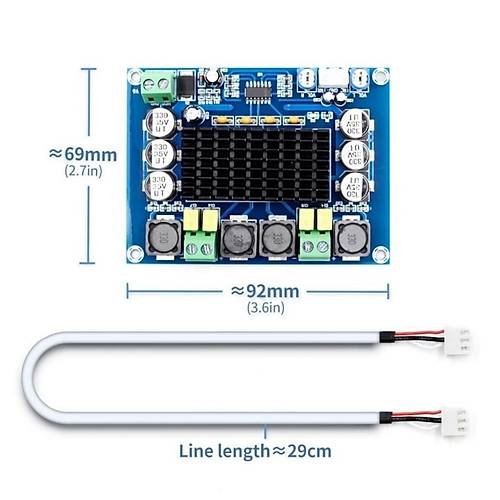

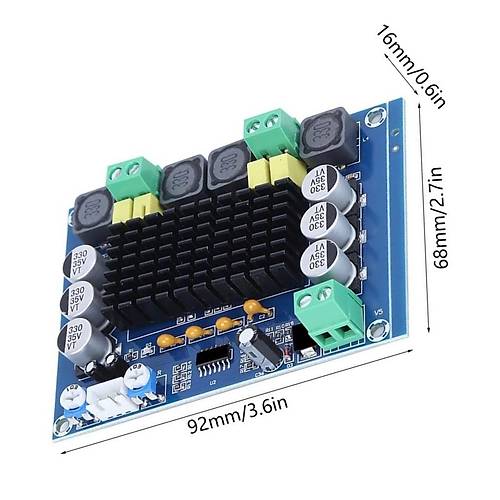

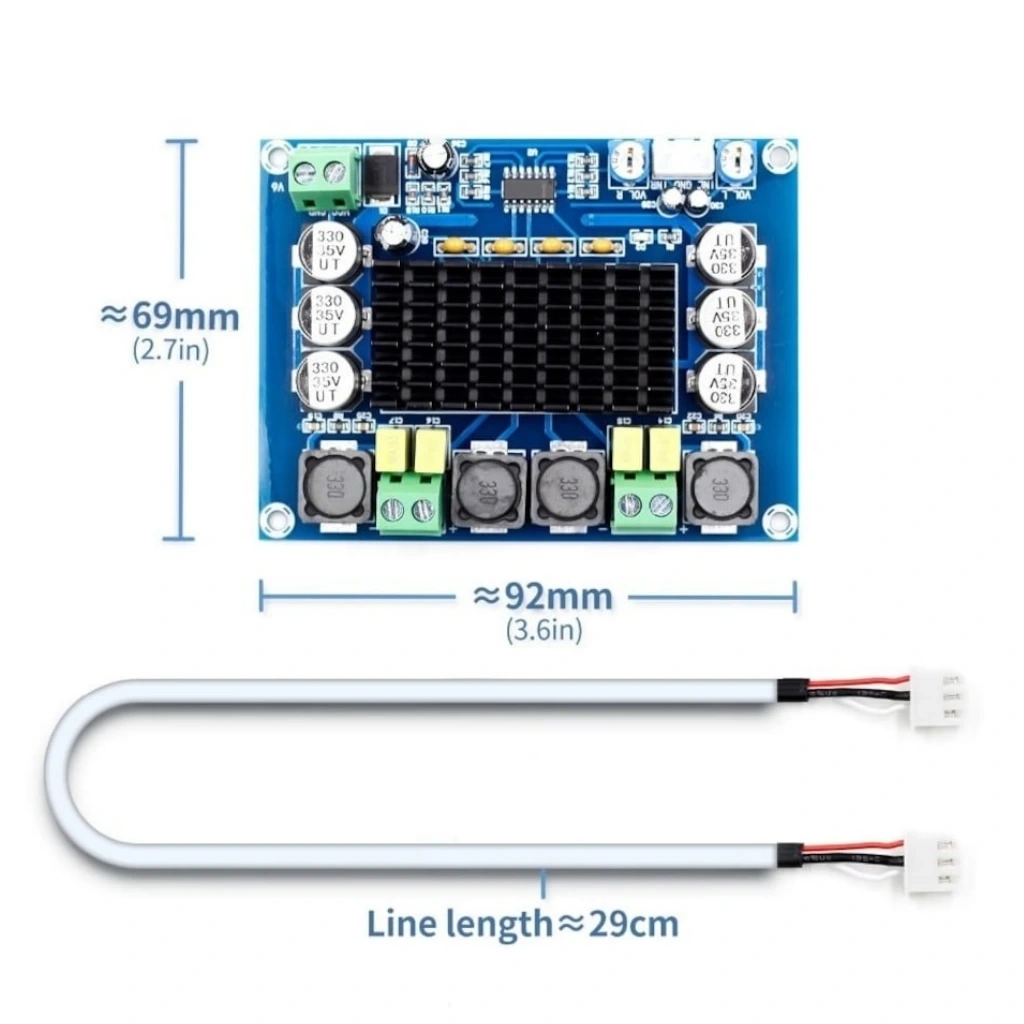

- PCB Boyutları: Yaklaşık 103mm x 75mm x 17mm
- Montaj Delikleri: 4 adet, 3mm çap
- Bağlantı Terminalleri: Vidalı terminal blokları
- Çalışma Verimliliği: >90%
- Çalışma Sıcaklığı: -20°C ile +70°C arası
Kullanım Alanları
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ev Ses Sistemleri
- DIY hoparlör projeleri
- Kompakt ev stereo sistemleri
- Kitaplık hoparlör amplifikatörleri
- TV ses sistemleri güçlendirme
- Raf tipi müzik sistemleri
Multimedya Uygulamaları
- PC ses sistemleri
- Oyun konsolları için ses amplifikasyonu
- Sunum sistemleri
- Dijital müzik çalarlar için güçlendirici
- Medya merkezleri
Özel Projeler
- Araç ses sistemleri (12V sistemler)
- Taşınabilir PA sistemleri
- Arduino kontrollü akıllı ses sistemleri
- Müzik enstrümanı amplifikatörleri
- Mobil DJ setleri
Avantajlar ve Özellikler
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı'nın sağladığı avantajlar ve çözümler.
- Yüksek Güç: Kanal başına 120W çıkış gücü
- Verimli Çalışma: Class D teknolojisi ile düşük ısı üretimi
- Düşük Distorsiyon: Temiz ve net ses çıkışı
- Kompakt Tasarım: Az yer kaplayan PCB boyutları
- Geniş Voltaj Aralığı: 12V-24V arası çalışabilme
- Entegre Korumalar: Aşırı ısınma ve kısa devre koruması
- Kolay Montaj: Standart montaj delikleri
- Ayarlanabilir Kazanç: Ses seviyesi kontrolü
- Çift Kanal: Stereo ses deneyimi
- Güvenilir Entegre: Texas Instruments kalitesi
Kurulum ve Bağlantı
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı'nın kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Yüksek güçte çalışırken yeterli soğutma sağlayın ve kaliteli güç kaynağı kullanın.

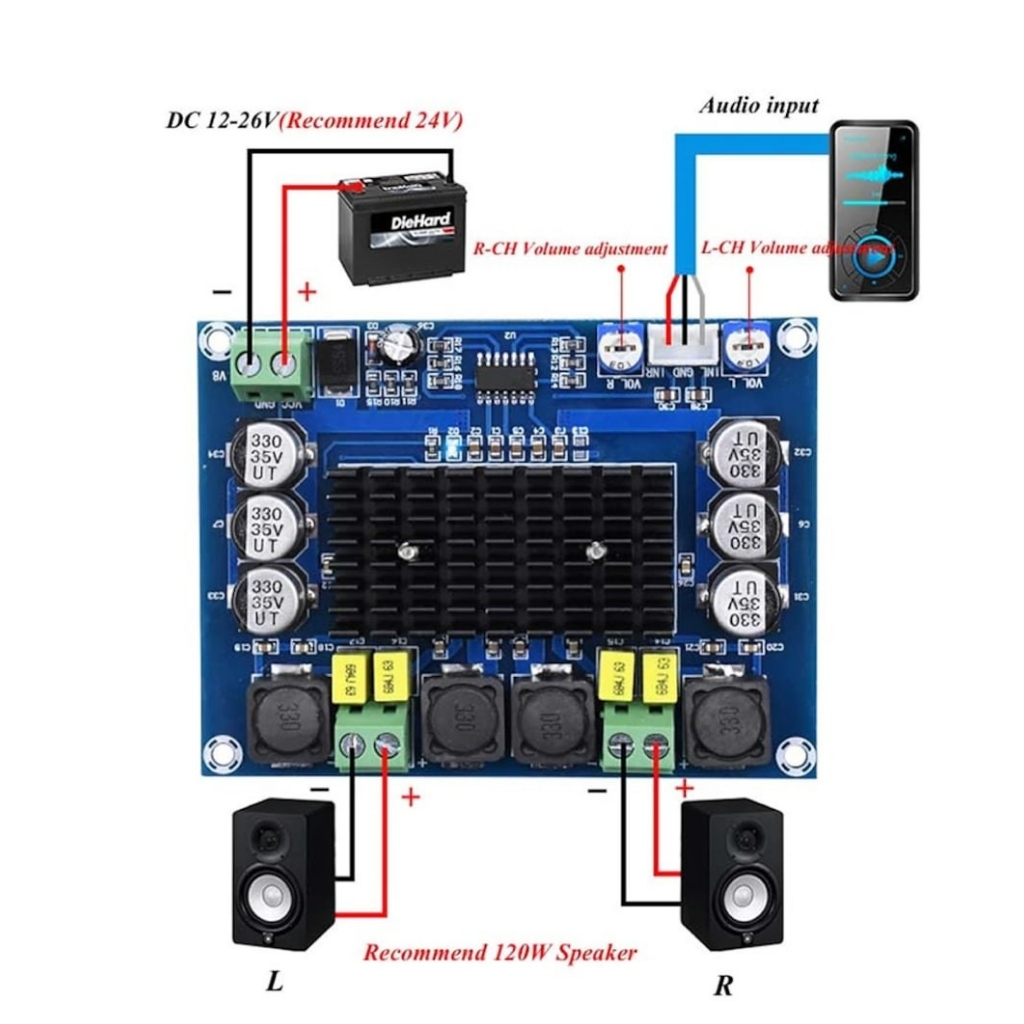

Bağlantı terminalleri ve fonksiyonları:
- 12-24V DC Giriş: Güç kaynağı bağlantısı (polariteye dikkat edin)
- L (Sol) ve R (Sağ) Ses Girişleri: RCA veya 3.5mm jak kaynaklarından
- L+ L- / R+ R-: Sol ve sağ hoparlör çıkış terminalleri
Temel kurulum adımları:
- Güç Kaynağı Seçimi: 12V (daha düşük güç) veya 24V (tam güç) DC adaptör veya güç kaynağı seçin
- Ses Kaynağı Bağlantısı: RCA kabloları veya 3.5mm-RCA dönüştürücü ile ses girişlerini bağlayın
- Hoparlör Bağlantısı: Doğru polariteye dikkat ederek hoparlörleri çıkış terminallerine bağlayın
- Kazanç Ayarı: Potansiyometre ile ses seviyesini ayarlayın
- Montaj: Yeterli hava akışı sağlayan bir muhafaza içine monte edin
Soğutma önerileri:
- Yüksek güçte çalıştırırken entegre üzerine ısı emici (heat sink) takın
- Gerekirse küçük bir fan ile aktif soğutma sağlayın
- Hava akışını engelleyecek kapalı muhafazalardan kaçının
Sorun Giderme ve İpuçları
XH-M543 TPA3116D2 Stereo 2x120W Ses Amfi Modülü Class D Çift Kanallı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Ses Yok: Bağlantıları kontrol edin, kazanç ayarını yükseltin ve güç kaynağını doğrulayın
- Tek Kanaldan Ses Geliyor: Giriş kablolarını ve hoparlör bağlantılarını kontrol edin
- Cızırtılı Ses: Güç kaynağı filtrelerini kontrol edin, daha yüksek kaliteli güç kaynağı kullanın
- Düşük Ses Seviyesi: Giriş sinyalini ve kazanç ayarını kontrol edin
- Aşırı Isınma: Soğutma elemanı ekleyin ve hoparlör empedansını kontrol edin
Verimli Kullanım İpuçları
- Kaliteli ve yeterli akım verebilen güç kaynağı kullanın (min. 3-5A)
- Kısa ve kalın kablolar kullanarak güç kayıplarını azaltın
- Sinyali önce preamplifikatör ile güçlendirin (düşük seviyeli kaynaklarda)
- 4 ohm hoparlörler maksimum güç için idealdir
- Kaliteli hoparlör kabloları kullanarak ses kalitesini artırın
- Güç kabloları ile sinyal kablolarını ayrı tutarak parazitleri engelleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile projelerinizi kolayca hayata geçirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve modüller konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Gerçekten 120W x 2 güç üretiyor mu?
Maksimum 24V besleme ve 4 ohm yükte teorik olarak bu değere yaklaşabilir, ancak pratikte 80-90W civarında temiz güç elde edilir.
Hangi güç kaynağı kullanılmalıdır?
12-24V DC, minimum 3A (düşük seviyeler için) veya 5-6A (tam güç için) kapasiteli, filtreli ve regüleli bir güç kaynağı önerilir.
Araba hoparlörlerini çalıştırabilir mi?
Evet, 12V araç aküsü ile beslenerek araç hoparlörlerini sürebilir. Araç içi uygulamalarda güvenli montaj sağlanmalıdır.
Bluetooth modülü eklenebilir mi?
Evet, ses girişlerine bir Bluetooth alıcı modülü bağlanarak kablosuz müzik çalma özelliği eklenebilir.
8 ohm hoparlörlerle çalışır mı?
Evet, 8 ohm hoparlörlerle de çalışır, ancak maksimum güç 4 ohm hoparlörlere göre daha düşük olacaktır (yaklaşık %30-40 daha az).
Soğutucu gerekli mi?
Düşük-orta güçte çalışmada entegre üzerindeki soğutucu yeterlidir. Yüksek güçte veya sürekli kullanımda ek soğutucu önerilir.
Cep telefonu gibi düşük seviyeli kaynaklarla çalışır mı?
Evet, telefon veya MP3 çalar gibi cihazlarla doğrudan çalışabilir, ancak en iyi performans için preamplifikatör kullanılması önerilir.
Subwoofer için kullanılabilir mi?
Kanallardan biri subwoofer için kullanılabilir, ancak özel bir subwoofer filtresi eklemek gerekir. İdeal olarak, bas yönetimi için ayrı bir modül tercih edilmelidir.
