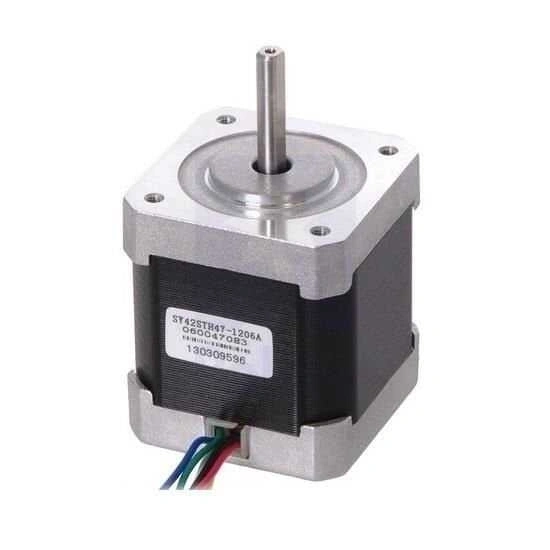

NEMA 17 Unipolar/Bipolar, 200 Adım, 42×48mm, 4V Step Motor - SY42STH47-1206A

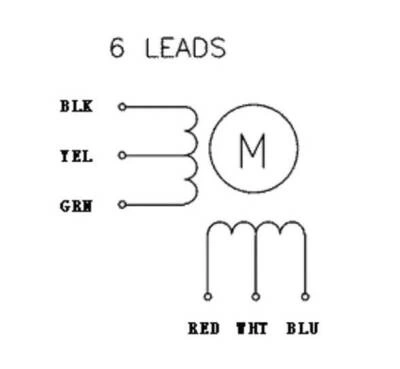

NEMA 17 Unipolar/Bipolar, 200 Adım, 42×48mm, 4V Step Motor - PL-1200 SY42STH47-1206A hibrid motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 4V'ta 1.2A çekerek 3.2 kg-cm tutma torkuna izin verir. Motor, hem tek kutuplu hem de iki kutuplu step motor sürücüleri tarafından kontrol edilmesini sağlayan altı renk kodlu kabloya sahiptir. Tek kutuplu step motor sürücüsü ile kullanıldığında, altı uç da kullanılır. İki kutuplu bir step motor sürücüsü ile kullanıldığında, orta kademe sarı ve beyaz kabloların bağlantısı kesilebilir (kırmızı-mavi çift bir bobine erişim sağlar ve siyah-yeşil çift diğer bobine erişim sağlar). Bipolar step motor sürücüsü kullanmanızı öneririz. Teknik Özellikler Boyut: 42.3 mm kare × 48 mm, mil dahil değil (NEMA 17) Ağırlık: 350g Mil çapı: 5 mm Devir başına adım: 200 Akım değeri: Bobin başına 1.2A Gerilim derecesi: 4V Direnç: bobin başına 3.3 Ω Tutma torku: 3.2 kg-cm Endüktans: bobin başına 2.8 mH İki bilyalı rulman tarafından desteklenen çıkış mili Boyutlar Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 48 mm'dir. Çıkış D-mili 24 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil, 5mm Motor Bağlantı Aparatı ile kullanılabilir. NEMA 17 alüminyum braket , bu step motoru projenize monte etmenize yardımcı olacaktır. Step Motor Uygulamaları Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama: Yazıcılar CNC makineleri 3D yazıcı / prototipleme makineleri Lazer kesiciler Alma ve yerleştirme makineleri Doğrusal aktüatörler Sabit diskler SY42STH47-1206A Step Motor Datasheet.
