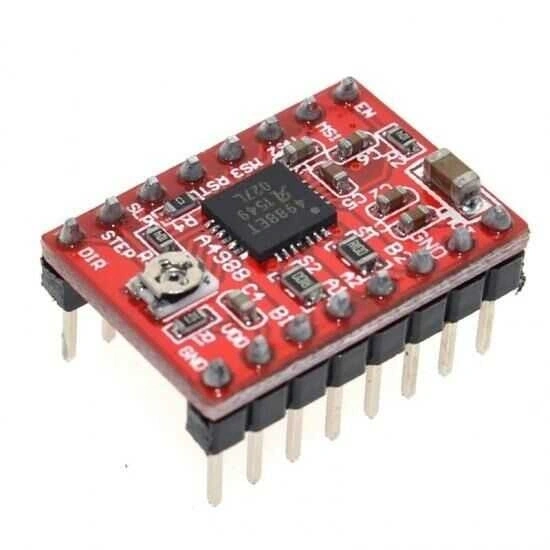

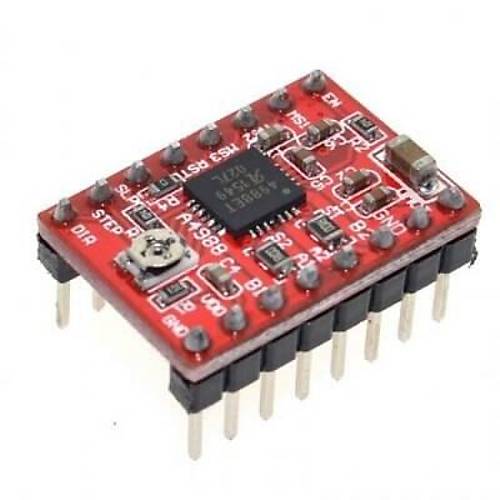

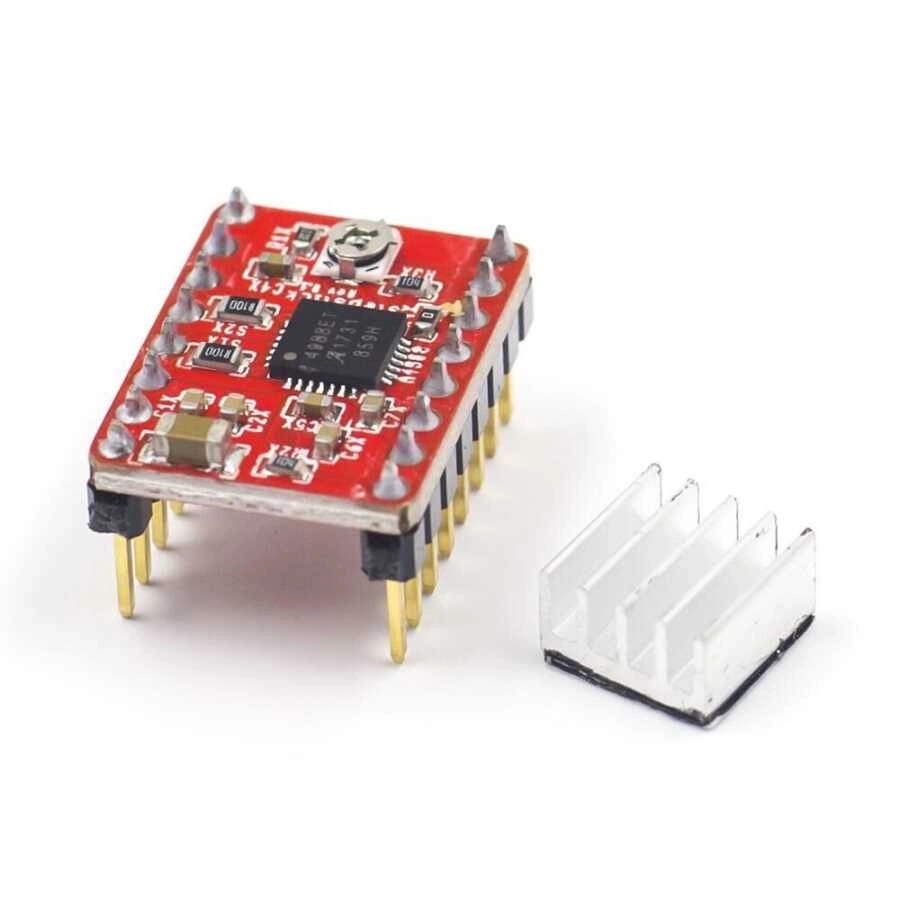

Step Motor Sürücü Kartı A4988
Step Motor Sürücü Kartı A4988 Sürücünün sorunsuz kullanımı ve dış etkenlerden kolay etkilenmemesi için motor çıkışlarına hızlı diyotlar koymanız tavsiye edilir. Bu sayede motordan dönen ters kuvvet sürücüye herhangi bir zarar veremez. A4988 kolay kullanımı için A4988 - DRV8825 Step Sürücü Kontrol Modülünü kullanabilirsiniz. Teknik Özellikler Basit bir adım ve yön kontrol arayüzü Beş farklı adım çözünürlüğü: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım Ayarlanabilir akım kontrolü size daha yüksek adım oranları elde etmek için step motorun nominal geriliminden yukarıda gerilim kullanmasına olanak veren bir potansiyometre ile maksimum akım çıkışı ayarlamanızı sağlar. Akıllı değişme kontrolü otomatik olarak doğru akım yavaşlama modunu seçer. (hızlı yavaşlama veya yavaş yavaşlama) Aşırı sıcaklıkta termal kapatma, düşük voltaj ve yüksek akım korumaları vardır. Kısa devre koruması mevcuttur. Sürücü, VDD ve GND pinleri arasına bağlanmış logic voltaj kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış motor güç kaynağına (8-35V) ihtiyaç duymaktadır. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta olması gerekir ve bu kaynaklar beklenilen akımların (güç kaynağı için maksimum 4A kadar) iletilmesine uygun olması gerekir. * Sürücüye voltaj geliyorsa herhangi kablolama veya motor bağlantılarının denemesini yapmayınız. Sürücüye ciddi zararlar verebilirsiniz. Sürücüyü güçten kesip daha sonrasında motor bağlantılarını vs. gerçekleştirin. MS1 MS2 MS3 Mikro Çözünürlük LOW LOW LOW Tam adım HIGH LOW LOW Yarım adım LOW HIGH HIGH Çeyrek adım HIGH HIGH LOW Sekizinci adım HIGH HIGH HIGH Onaltıncı adım A4988 Arduino Bağlantısı Dökümanlar: Allegro A4988 Datasheet.
