1030 DC Mikro Titreşim Motoru

1030 DC Mikro Titreşim Motoru

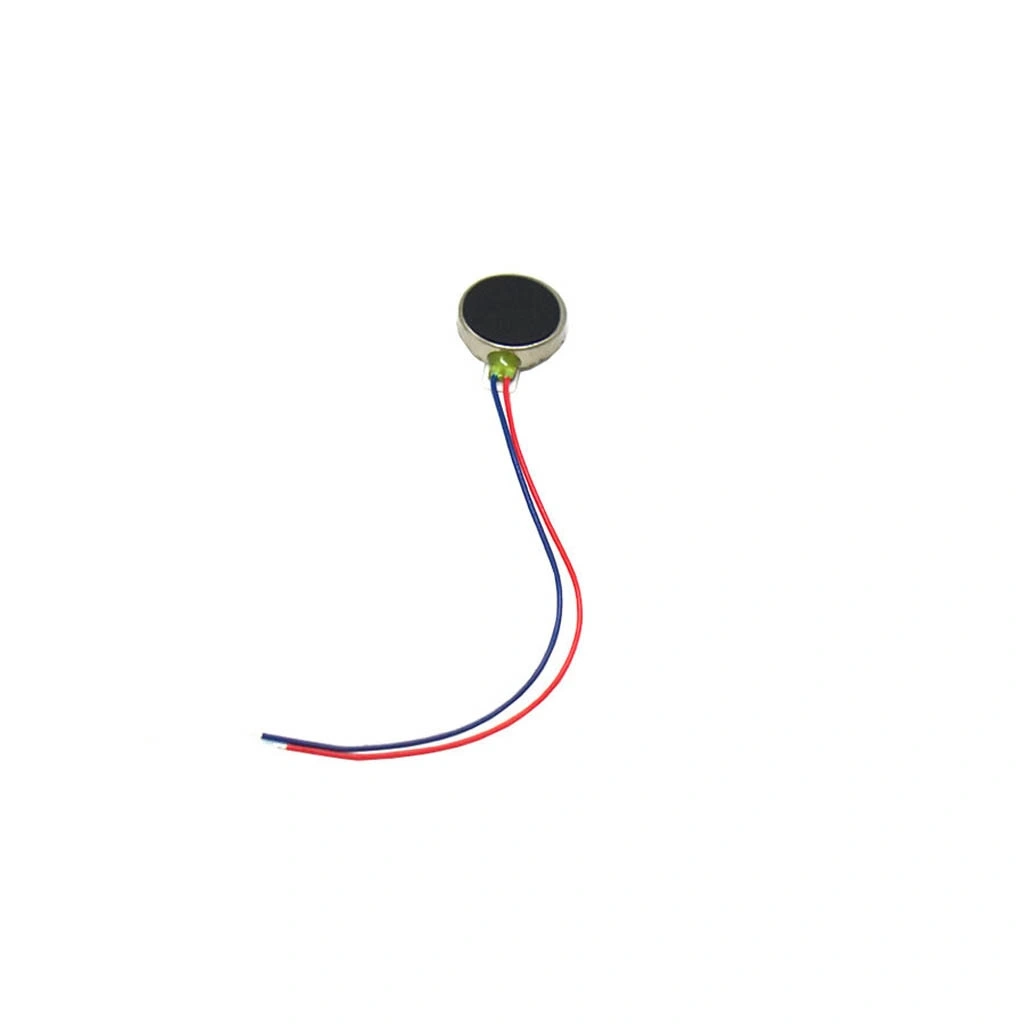

1030 DC Mikro Titreşim Motoru, kompakt boyutu ve yüksek verimli titreşim çıkışı ile elektronik projelerinize dokunsal geri bildirim özelliği eklemek için ideal bir üründür. Düşük çalışma voltajı sayesinde pil ile çalışan cihazlarda rahatlıkla kullanılabilir.

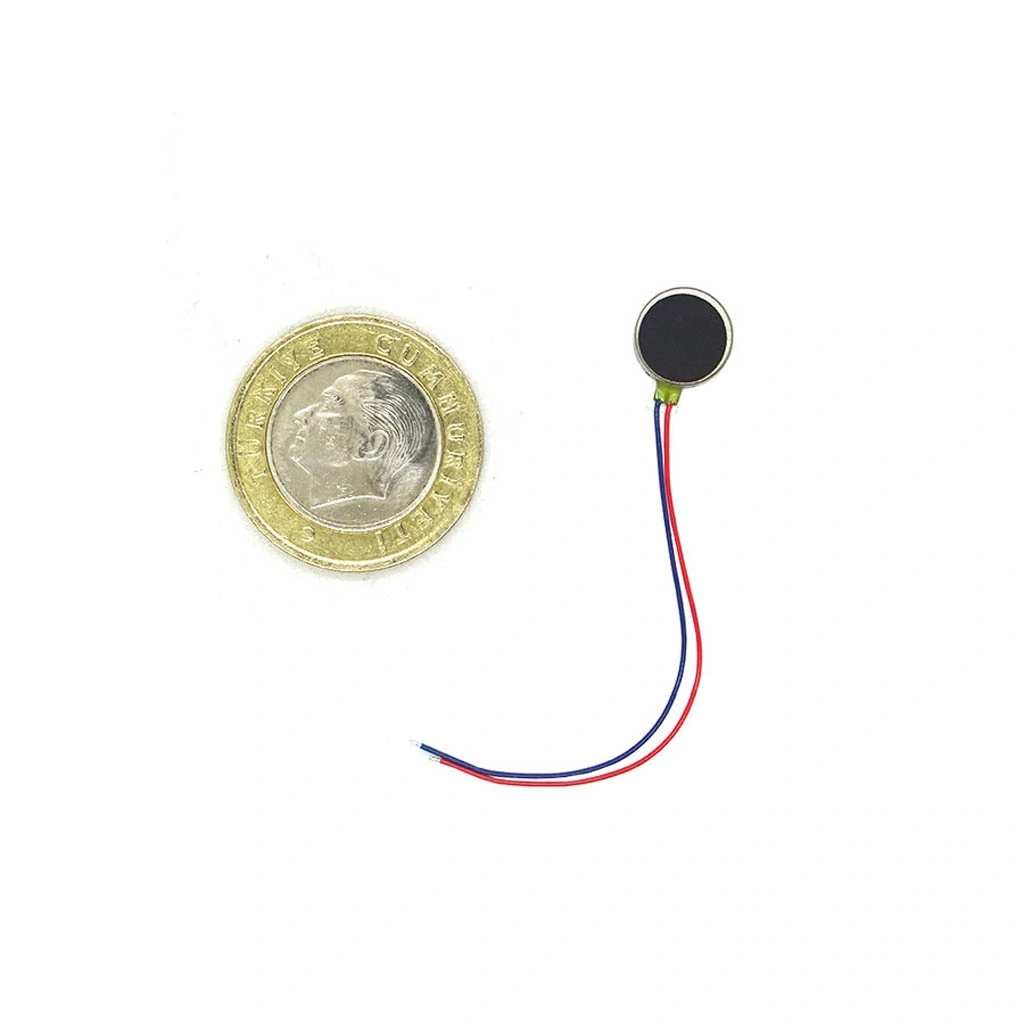

Yalnızca 10mm çapında ve 3mm kalınlığındaki bu mikro motor, akıllı saatler, giyilebilir teknolojiler ve minyatür uygulamalar için mükemmel bir çözüm sunar. Entegre eksantrik ağırlık, düşük güç tüketimi ile yüksek titreşim sağlar.

Arduino projelerinizde kullanabileceğiniz bu mikro titreşim motoru, Motor ve Motor Sürücü Kartları kategorisinin en küçük ürünlerinden biridir. Dokunsal geri bildirim gerektiren projelerinizde, hassas kontrol sağlamak adına Servo Motorlar ile birlikte kullanıldığında etkileyici etkileşimli sistemler tasarlayabilirsiniz.

Teknik Özellikler

1030 DC Mikro Titreşim Motorunun detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: 1030
• Çalışma Voltajı: 2.5V - 4.0V DC
• Nominal Voltaj: 3.0V DC
• Nominal Akım: < 85mA
• Başlangıç Voltajı: < 2,3V DC (3V'ta)
• Titreşim Hızı: 9000 RPM ± 2000 RPM
• Titreşim Genliği: 0.75G (3V'ta)
• Gürültü Seviyesi: < 50dB
• Çap: 10mm
• Kalınlık: 3.0mm
• Kablo Uzunluğu: Yaklaşık 10cm
• Kablo Tipi: 2 iletkenli, AWG30
• Ağırlık: Yaklaşık 1g
• Çalışma Sıcaklığı: -20°C ~ +60°C
• Kalkış Akımı: < 100mA
• İzolasyon Direnci: > 10MΩ

Bağlantı ve Kullanım

1030 DC Mikro Titreşim Motorunun elektronik devrelere bağlantı şeması ve kullanım talimatları.

1030 DC Mikro Titreşim Motorunu Arduino veya diğer mikrodenetleyicilere bağlamak için bir transistör veya MOSFET kullanmanız gerekir. Motorun düşük güç gereksinimi olmasına rağmen, mikrodenetleyici pinleri doğrudan sürüş için yeterli akım sağlayamaz.

Basit bir bağlantı şeması şu şekildedir:

• Motor (+) → Voltaj kaynağı (3V)
• Motor (-) → Transistörün kollektör/drain ucu
• Transistörün baz/gate ucu → Arduino'nun PWM pinine (1KΩ direnç üzerinden)
• Transistörün emitör/source ucu → GND

Uygun transistör seçenekleri arasında 2N2222, BC547, 2N7000 veya küçük güçlü bir MOSFET kullanılabilir. Koruma diyodu, motorun indüktif geri tepme akımlarını önlemek için eklenmesi önerilir.

Titreşim şiddetini kontrol etmek için Arduino'nun analogWrite() fonksiyonu kullanılabilir. 0-255 arası değerler ile titreşim şiddeti hassas bir şekilde ayarlanabilir. Örneğin:

• analogWrite(motorPin, 0); → Motor kapalı
• analogWrite(motorPin, 128); → Orta şiddette titreşim
• analogWrite(motorPin, 255); → Maksimum şiddette titreşim

Farklı titreşim desenleri oluşturmak için, titreşim şiddetini ve süresini programatik olarak değiştirebilirsiniz. Örneğin, bir bildirim için kısa-kısa-uzun veya artan şiddette titreşim paternleri oluşturabilirsiniz.

Motorun montajı için çift taraflı yapışkan bant veya sıcak silikon kullanılabilir. Sert yüzeylere montajında titreşimin daha iyi iletilmesi için, motoru sağlam bir şekilde sabitleyin. Ancak, titreşimin elektronik bileşenlere zarar vermemesi için, hassas komponentlerden uzağa monte edilmesi önerilir.

Uygulama Alanları

1030 DC Mikro Titreşim Motorunun kullanılabileceği çeşitli projeler ve uygulama alanları.

Giyilebilir Teknolojiler

• Akıllı saatler ve bileklikler
• Spor ve fitness takip cihazları
• Titreşimli bildirim sistemleri
• Duyusal ikame cihazları

İnsan-Bilgisayar Etkileşimi

• Dokunsal geri bildirim kontrolleri
• Oyun kontrol cihazları
• Sanal gerçeklik aksesuarları
• Müzik-titreşim dönüştürücüleri

Eğitim ve Yardımcı Teknolojiler

• Görme engelliler için titreşimli navigasyon
• Sessiz uyarı sistemleri
• Motor beceri geliştirme araçları
• Dokunsal öğrenme cihazları

Proje Örnekleri

1030 DC Mikro Titreşim Motoru kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Titreşimli Saat Alarmı

Arduino Nano, 1030 DC mikro titreşim motoru, RTC (Real Time Clock) modülü, OLED ekran ve lityum batarya kullanarak kişisel bir titreşimli alarm saati oluşturabilirsiniz. Bu kompakt cihaz, bilekliğe veya yastık altına yerleştirilebilir. RTC modülü kesin zaman takibi sağlar ve ayarlanan saatte Arduino, mikro titreşim motorunu aktive eder. OLED ekran, mevcut saat ve alarm ayarlarını gösterir. Entegre bir buton ile alarm durdurulabilir veya ertelenebilir. Arduino, farklı titreşim desenleri oluşturarak nazik bir uyanma deneyimi sunar: başlangıçta hafif titreşimler, giderek artan şiddette devam eder. Bluetooth modülü ekleyerek, alarmın mobil uygulama üzerinden kontrol edilmesi de sağlanabilir. Uyku düzenini izlemek için bir ivmeölçer sensörü ekleyebilirsiniz. Bu sessiz alarm sistemi, özellikle yatağı paylaşan kişiler veya işitme engelli kullanıcılar için ideal bir çözümdür. Küçük boyutları ve düşük güç tüketimi sayesinde, sistem haftalarca şarj gerektirmeden çalışabilir.

Müzik Ritim Titreşim Cihazı

Arduino Pro Mini, 1030 DC mikro titreşim motoru, ses sensörü, küçük amplifikatör devresi ve şarj edilebilir lityum pil kullanarak bir müzik ritim titreşim cihazı geliştirebilirsiniz. Bu cihaz, işitme engelli kişilerin müziğin ritmini hissetmesine yardımcı olur. Ses sensörü, çevredeki müziği algılar ve Arduino, ses sinyalini analiz ederek bas frekansları ve ritmi tespit eder. Bu analiz sonucunda, titreşim motoru müziğin ritmine ve yoğunluğuna göre titreşir. Sistem, farklı müzik türleri için kalibre edilebilir ve kullanıcı tercihlerine göre hassasiyet ayarlanabilir. Cihaz, kemer klipsi veya bileklik olarak tasarlanabilir. Bluetooth modülü ekleyerek, doğrudan telefondaki müziği alıp işleyebilir. OLED ekran ekleyerek, ses seviyesi, batarya durumu ve titreşim modu gibi bilgiler görüntülenebilir. Bu proje, müzik terapisi, eğitimsel aktiviteler veya dans eğitimi için de kullanılabilir. Küçük boyutları sayesinde giyilebilir ve günlük kullanım için uygundur.

Titreşimli Navigasyon Bilekliği

Arduino Nano 33 BLE, 4 adet 1030 DC mikro titreşim motoru, GPS modülü, MPU6050 ivmeölçer/jiroskop, OLED ekran ve şarj edilebilir pil kullanarak görme engelliler için titreşimli bir navigasyon bilekliği oluşturabilirsiniz. Bilekliğin etrafına yerleştirilen dört mikro titreşim motoru, kullanıcıya yön bilgisi verir: ileri, geri, sağ ve sol. GPS modülü konum bilgisini alır ve önceden programlanmış rota ile karşılaştırır. Kullanıcı yönünü değiştirmesi gerektiğinde, ilgili yöndeki motor titreşerek navigasyon sağlar. MPU6050 sensörü, kullanıcının hareket durumunu ve yönelimini tespit eder. Bluetooth özelliği sayesinde, akıllı telefonda çalışan bir uygulama ile hedef konum ayarlanabilir. OLED ekran, görme yeteneği kısıtlı kullanıcılar için yardımcı bilgiler gösterir. Sistem, yakındaki engelleri tespit etmek için ultrasonik sensörler ile geliştirilebilir. Bu bileklik, bağımsız hareket etmek isteyen görme engelli kişilere büyük kolaylık sağlar. Titreşim şiddeti ve paterni, farklı bildirimler için özelleştirilebilir, örneğin önemli noktalara yaklaşırken veya tehlikeli durumlarda farklı titreşim desenleri kullanılabilir.

Sorun Giderme ve İpuçları

1030 DC Mikro Titreşim Motoru kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Çalışmıyor: Bağlantıları kontrol edin, uygun voltaj uygulandığından emin olun. Transistör/MOSFET devresinin doğru bağlandığını doğrulayın.
• Düşük Titreşim: Voltajın 3V civarında olduğunu kontrol edin. Motor montajının sağlam olduğundan emin olun. Pil seviyesi düşük olabilir.
• Aşırı Isınma: Motoru sürekli maksimum voltajda çalıştırmaktan kaçının. Aralıklı kullanım için PWM görev döngüsünü azaltın.
• Elektriksel Parazit: Motor yakınındaki hassas elektronik bileşenler etkilenebilir. Parazit önleyici kapasitörler ekleyin ve motor kablolarını hassas sinyal hatlarından uzak tutun.
• Mekanik Gürültü: Motorun uygun şekilde monte edildiğinden emin olun. Titreşim emici malzemeler arasına yerleştirmeyi deneyin.

Performans İpuçları

• Optimum performans için motorun 3V civarında çalıştırılması önerilir.
• Titreşim etkisini artırmak için motorun düz ve sert bir yüzeye sıkıca monte edilmesi gerekir.
• Pil ömrünü uzatmak için kısa titreşim sürelerini tercih edin.
• PWM frekansını 20-200 Hz arasında tutarak titreşimin insan tarafından algılanmasını optimize edin.
• Farklı ritim ve titreşim şiddeti kombinasyonları kullanarak daha zengin dokunsal geri bildirim oluşturun.

Paket İçeriği

• 1x 1030 DC Mikro Titreşim Motoru
