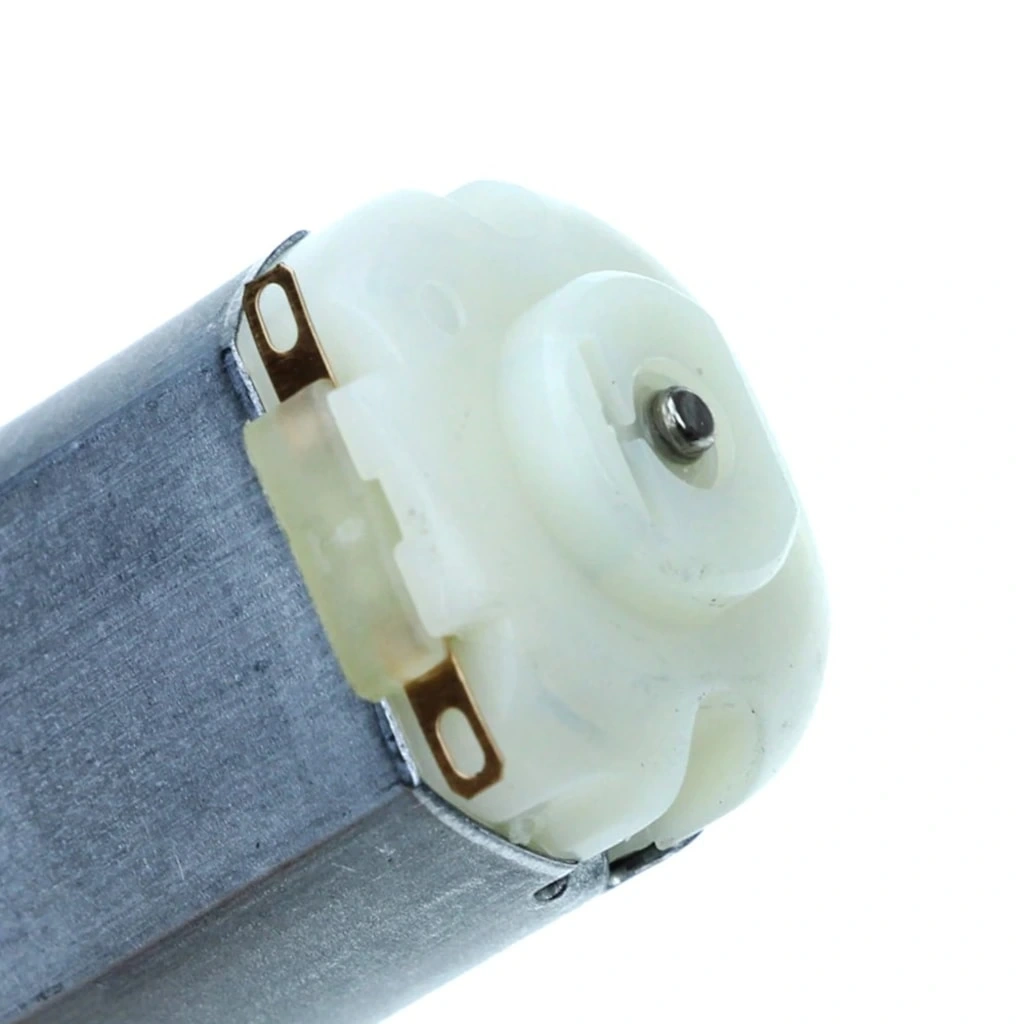

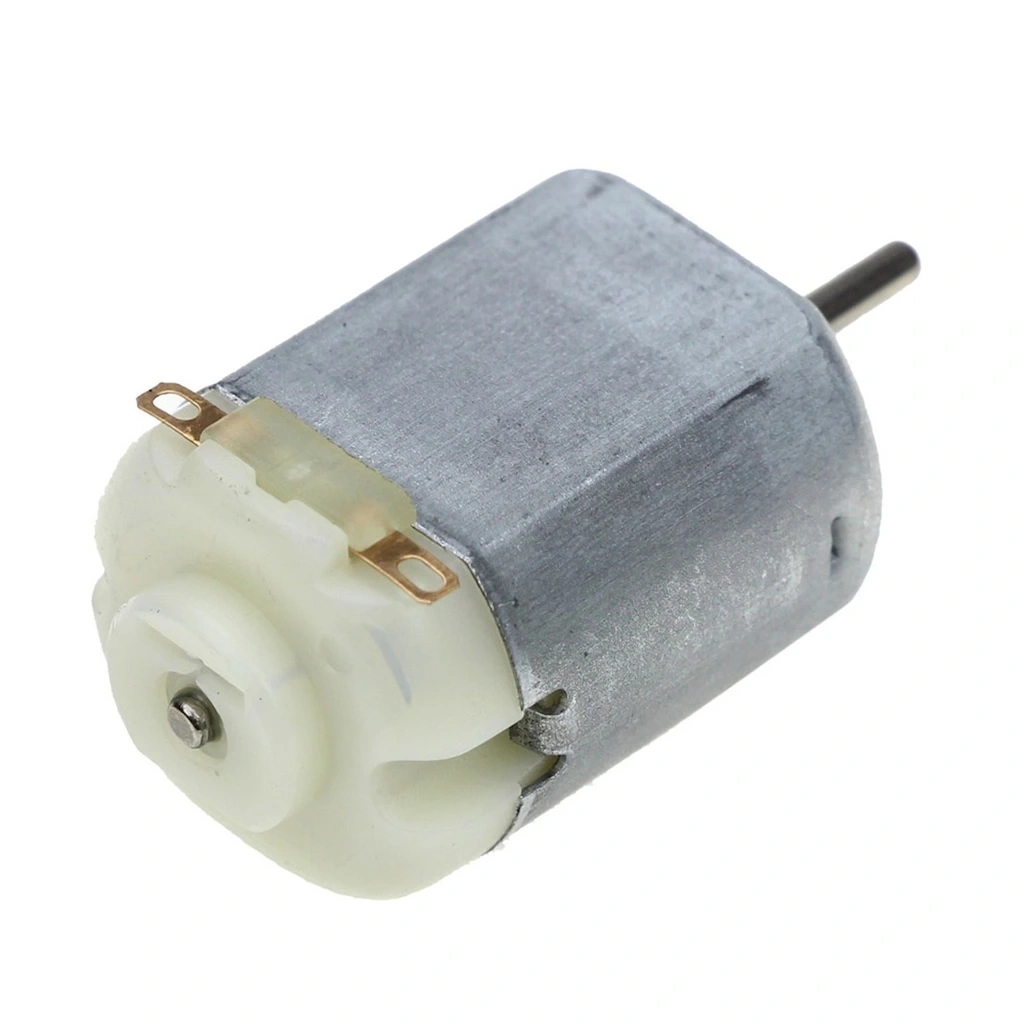

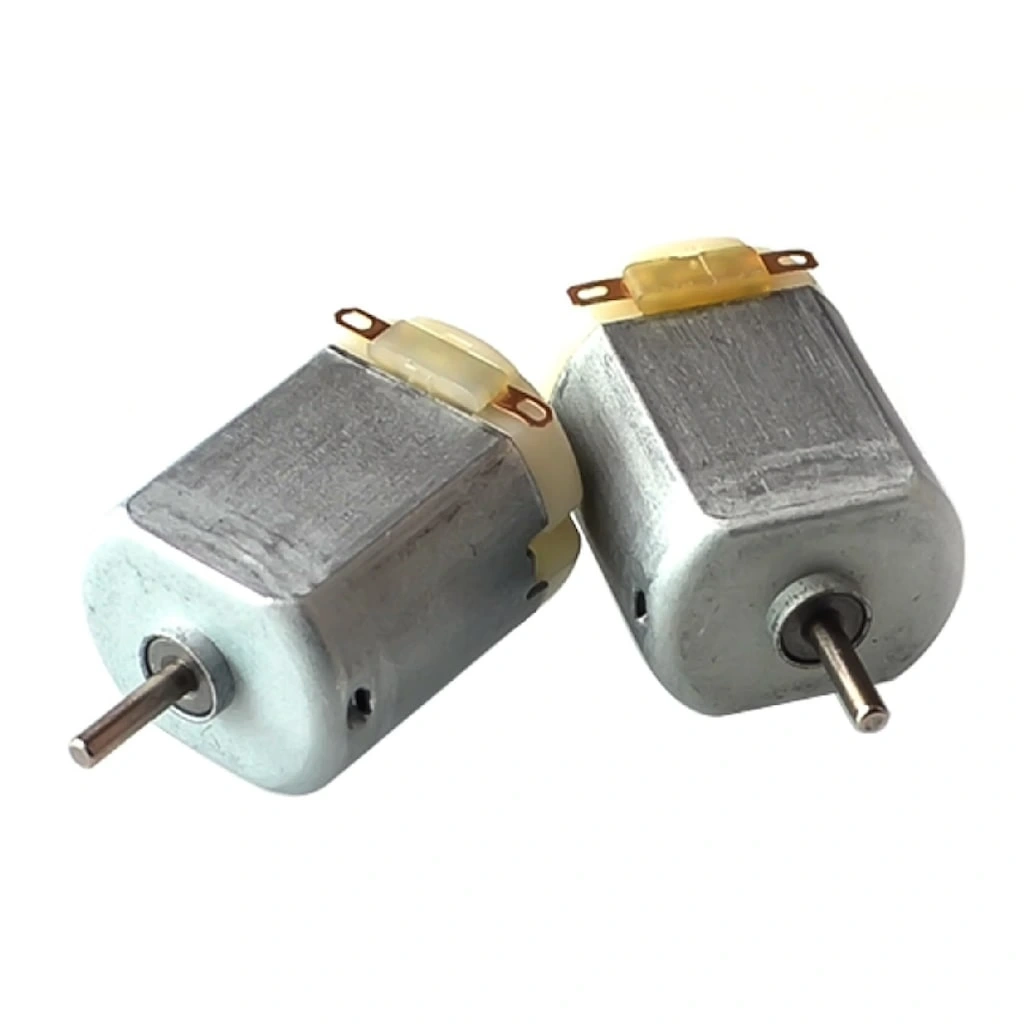

Oyuncak Motoru 3V-6V-9V DC Motor Yüksek Devir

Oyuncak Motoru 3V-6V-9V DC Motor (Yüksek Devir)

Oyuncak Motoru, kompakt boyutları ve yüksek devir hızı ile çeşitli elektronik ve robotik projelerde kullanılabilen çok yönlü bir DC motordur. Geniş voltaj aralığında çalışabilmesi sayesinde farklı güç kaynaklarıyla kullanım esnekliği sunar.

Düşük maliyetli ve dayanıklı yapısıyla bu motor, eğitim projeleri ve hobi uygulamaları için ideal bir seçimdir. Mil uzunluğu ve çapı, çeşitli aksesuar bağlantılarına olanak tanır.

Arduino gibi platformlarla kontrol edilebilen bu motor, Motor ve Motor Sürücü Kartları kategorisinin temel ürünlerinden biridir. Hassas pozisyon kontrolü gerektirmeyen projelerde, Servo Motorlar'a ekonomik bir alternatif sunar.

Teknik Özellikler

Oyuncak Motorunun detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3V - 9V DC
• Optimum Voltaj: 6V DC
• Devir Hızı: 3V'ta ~9.000 RPM, 9V'ta ~18.000 RPM
• Yüksüz Akım: 70mA (6V'ta)
• Durdurma Torku: Yaklaşık 30g,cm (6V'ta)
• Verimlilik: > 60%
• Motor Çapı: 20mm
• Motor Uzunluğu: 25mm (mil hariç)
• Mil Çapı: 2mm
• Mil Uzunluğu: 8mm
• Ağırlık: Yaklaşık 15g
• Kablo Uzunluğu: 5cm
• Dönüş Yönü: DC polaritesine göre değişir
• Çalışma Sıcaklığı: -10°C ~ +60°C
• Gürültü Seviyesi: < 70dB
• Gövde Malzemesi: Plastik ve metal

Bağlantı ve Kullanım

Oyuncak Motorunun elektronik devrelere bağlantı şeması ve kullanım talimatları.

Oyuncak Motoru, iki kabloya sahiptir ve polaritesi değiştirilebilir yapıdadır. Kırmızı kablo genellikle pozitif (+), siyah kablo ise negatif (-) bağlantı için kullanılır. Kabloların polaritesini değiştirerek motorun dönüş yönünü tersine çevirebilirsiniz.

Arduino veya diğer mikrodenetleyicilerle motoru kontrol etmek için doğrudan bağlantı yapmak yerine, bir motor sürücü devresi kullanmanız gerekir. L293D, L298N veya transistör bazlı bir sürücü (örneğin TIP120, 2N2222) bu amaçla idealdir.

Temel bir Arduino bağlantısı şu şekildedir:

• Arduino GND → Motor sürücü GND
• Arduino 5V → Motor sürücü VCC (lojik güç)
• Arduino Digital Pin → Motor sürücü IN1
• Arduino Digital Pin → Motor sürücü IN2
• Harici Güç Kaynağı + → Motor sürücü VMOT (motor güç)
• Harici Güç Kaynağı - → Motor sürücü GND
• Motor Sürücü OUT1 → Motor (+)
• Motor Sürücü OUT2 → Motor (-)

Motor hız kontrolü yapmak için PWM (Pulse Width Modulation) sinyali kullanabilirsiniz. Arduino'nun analogWrite() fonksiyonu, 0-255 arasında değerler alarak motorun hızını kontrol etmenizi sağlar.

Motorun çalışması sırasında gürültü ve titreşim oluşabilir. Bunu azaltmak için motoru yumuşak bir yüzeye monte edebilir veya lastik contalar kullanabilirsiniz. Ayrıca, motor kalkış anında yüksek akım çeker; bu nedenle güç kaynağınızın veya sürücü devrenizin bu ani akım artışlarını karşılayabilecek kapasitede olması önemlidir.

Motor mili, 2mm çapında olduğu için piyasada bulunan birçok dişli, tekerlek veya pervane ile uyumludur. Mil bağlantılarının sağlam olmasına dikkat edin, aksi takdirde yüksek devirlerde gevşeyebilir ve performans kaybına neden olabilir.

Uygulama Alanları

Oyuncak Motorunun kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim ve STEM Projeleri

• Basit robot projeleri
• Motor kontrol deneyleri
• Elektrik-elektronik eğitim setleri
• Fizik deneyleri

Hobi ve DIY Projeler

• RC araçlar ve oyuncaklar
• Mini fan ve havalandırma sistemleri
• Küçük pompa sistemleri
• Sanat ve zanaat projeleri

Robotik Uygulamalar

• Tekerlek tahrik motorları
• Mini konveyör sistemleri
• Mekanik aktüatörler
• Otomatik besleme mekanizmaları

Proje Örnekleri

Oyuncak Motoru kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Mini Fan

Arduino Nano, oyuncak motor, LM35 sıcaklık sensörü, potansiyometre ve batarya kullanarak akıllı bir mini fan projesi geliştirebilirsiniz. LM35 sensörü, ortam sıcaklığını ölçer ve belirli bir eşik değeri aşıldığında Arduino, motor sürücü aracılığıyla fanı otomatik olarak çalıştırır. Potansiyometre ile motor hızı manuel olarak ayarlanabilir. Arduino, PWM çıkışı ile motor hızını kontrol eder; sıcaklık yükseldikçe fan hızı artar, düştükçe azalır. Sistemin enerji verimliliği için, fan belirli bir süre çalıştıktan sonra kısa aralıklarla durup sıcaklığı yeniden ölçebilir. Küçük bir OLED ekran ekleyerek, mevcut sıcaklık, fan hızı ve çalışma modu (otomatik/manuel) bilgileri görüntülenebilir. 3D yazıcıdan basılan bir fan kanadı ve muhafaza ile estetik bir görünüm kazandırılabilir. Bu proje, yazın sıcak günlerinde masaüstü kullanım için ideal bir çözümdür. Ayrıca, batarya seviyesi göstergesi eklenerek kullanıcıya düşük pil uyarısı verilebilir.

Mini Çizim Robotu

Arduino UNO, iki adet oyuncak motor, L293D motor sürücü, servo motor, kalıcı kalem, 6V batarya ve basit şasi kullanarak bir çizim robotu yapabilirsiniz. İki motor, robotun tekerlerine bağlanarak diferansiyel sürüş sağlar - her motor bağımsız olarak kontrol edilerek robotun yönü ve hızı ayarlanır. Servo motor, kalemi kağıt üzerine indirip kaldırmak için kullanılır. Arduino, bilgisayardan seri port üzerinden aldığı komutları işleyerek motorları ve servoyu kontrol eder. Processing veya Python ile yazılan basit bir arayüz programı, kullanıcının grafik çizmesine veya yazı yazmasına olanak tanır. Robot, temel geometrik şekiller çizebilir veya önceden programlanmış desenler oluşturabilir. Motorların hızını ve dönüş sürelerini değiştirerek farklı boyutlarda çizimler yapılabilir. Kalem için yaylı bir tutucu mekanizma tasarlanarak kağıt yüzeyindeki küçük pürüzlerin tolere edilmesi sağlanabilir. Bu mini çizim robotu, STEM eğitiminde algoritma ve koordinat sistemlerini öğretmek için mükemmel bir araçtır ve düşük maliyetle yapılabilir.

Su Pompası Sistemi

Arduino Pro Mini, oyuncak motor, su pompası pervanesi, su geçirmez kasa, su seviye sensörü ve güneş paneli kullanarak bir otomatik sulama sistemi oluşturabilirsiniz. Motor, 3D yazıcıdan basılan veya hazır alınan bir pervane ile basit bir su pompası olarak işlev görür. Sistem, su seviye sensörü ile bir kaptaki su seviyesini izler ve belirli bir seviyenin altına düştüğünde pompayı çalıştırır. Arduino, güneş paneli ve LiPo batarya ile beslenerek tamamen otonom çalışabilir. RTC (Gerçek Zaman Saati) modülü ekleyerek, sulama işlemi günün belirli saatlerinde yapılabilir. Toprak nem sensörü de eklenerek, bitkinin ihtiyacına göre sulama yapılması sağlanabilir. Su seviyesi kritik seviyenin altına düştüğünde buzzer ile uyarı verilir. Motorun pervane kısmı, su geçirmez bir muhafaza içinde kalırken, elektronik bileşenler ayrı bir bölmede korunur. Bu sistem, evde saksı bitkileri, küçük bahçeler veya sera otomasyonu için kullanılabilir ve su tasarrufu sağlar.

Sorun Giderme ve İpuçları

Oyuncak Motoru kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Motor Çalışmıyor: Bağlantıları ve voltaj değerini kontrol edin. Motor sürücü devresinde kısa devre olmadığından emin olun.
• Düşük Hız/Güç: Batarya seviyesini kontrol edin, PWM duty cycle değerini artırın veya yük miktarını azaltın.
• Aşırı Isınma: Yüksek voltajda (9V) sürekli çalıştırmaktan kaçının, çalışma çevrimlerinde mola verin, daha büyük bir motor kullanmayı düşünün.
• Titreşim ve Gürültü: Montaj bağlantılarını kontrol edin, motorun dengelenmesini sağlayın, titreşim emici malzemeler kullanın.
• EMI (Elektromanyetik Girişim): Motor kablolarına 0.1μF seramik kapasitör bağlayın, hassas elektronik bileşenleri motordan uzak tutun.

Performans İpuçları

• Optimum çalışma için 6V civarı voltaj kullanın. Bu, güç ve verimlilik dengesini sağlar.
• Motor kalkış anındaki yüksek akım için güç kaynağınızın kapasitesinin yeterli olduğundan emin olun.
• Hız kontrolü için 20-20.000 Hz frekans aralığında PWM sinyali kullanın.
• Uzun kablo kullanmanız gerekiyorsa, kalın kablo tercih edin ve voltaj düşüşünü kompanse edin.
• Periyodik olarak mil bağlantılarını kontrol edin, yüksek devirde gevşeyebilirler.

Paket İçeriği

• 1x Oyuncak Motoru 3V-6V-9V DC Motor (Yüksek Devir)
