NEMA 17 38 cm Vidalı Milli Bipolar, 200 Adım, 42×38mm, 2.8V Step Motor - SY42STH38-1684A

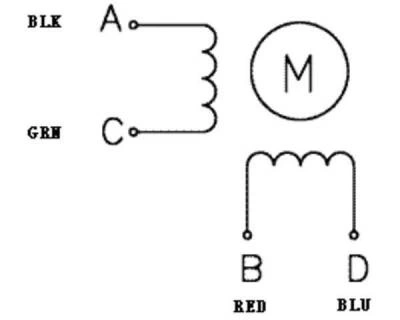

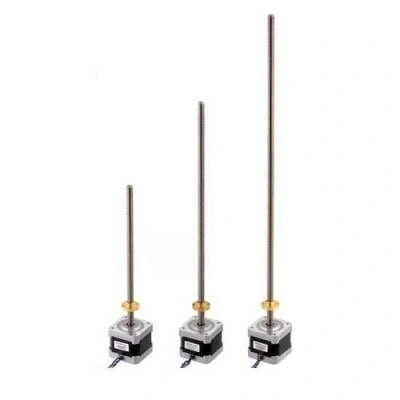

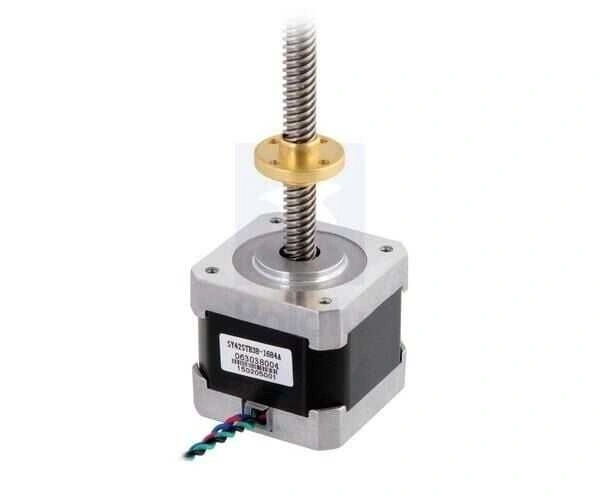

NEMA 17 38 cm Vidalı Milli Bipolar, 200 Adım, 42×38mm, 2.8V Step Motor - PL-2690 SY42STH38-1684A hibrid iki kutuplu kademeli motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 2.8 V'ta 1.68A çekerek 3.7 kg-cm tutma torkuna izin verir. Motor çıplak uçlarla sonlandırılmış dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Motor bir çift uygun H köprüsü ile kontrol edilebilir (her bobin için bir tane), ancak bipolar step motor sürücüsü kullanmanızı öneririz. Normal çıkış mili yerine yerleşik bir vidalı mile sahip 42 × 38 mm NEMA17 step motor, bir nesneyi veya platformu bir step motor hassasiyeti ile doğrusal bir hareketle taşımayı kolaylaştırır . Bunun gibi motorlar özellikle ev yapımı 3D yazıcılarda ve CNC makinelerinde kullanım için popülerdir. Vidalı mil, step motorun yüzeyinden uzanır ve motorun kendisine entegre olduğundan, şaft kaplinleri veya gevşek ayar vidaları ile uğraşmanıza gerek yoktur. Bu step motorun, 18 cm, 28 cm ve 38 cm'lik farklı uzunluktaki vidalı milli çeşitleri vardır. Birlikte verilen bakır alaşımlı hareket somunu M3 vidaları için dört delikli bir montaj flanşı içerir. Somun, kılavuz motorun tam devir başına 8.0 mm hareket eder, bu da step motorun tam adımı başına 0.040 mm doğrusal çözünürlük sağlar. Birçok bipolar step motor sürücüsünün bir özelliği olan mikro adımlama ile daha küçük adım boyutları bile elde edilebilir. Bununla birlikte, somunun yaylı olmadığını lütfen unutmayın, bu nedenle yön değişikliklerinde boşluktan dolayı konumlandırma hassasiyeti kaybı meydana gelecektir. Ulaşılabilecek maksimum doğrusal hız, yük ve motor besleme voltajı dahil olmak üzere sistemin ayrıntılarına bağlıdır. İdeal koşullar altında, 28 cm kurşun vida versiyonuyla 30 cm/s'ye yakın hızlara ulaşılabilir. Teknik Özellikler Boyut: 42.3 mm kare × 38 mm, mil dahil değil Vidalı mil: Tr 8 × 8 (P2) Doğrusal adım boyutu: tam adım başına 40 µm (1,6 mil) Ağırlık: 415 g Devir başına adım: 200 Akım değeri: Bobin başına 1.68A Gerilim derecesi: 2.8 V Direnç: bobin başına 1.65 Ω Tutma torku: 3.7 kg-cm Endüktans: bobin başına 3.2 mH Boyutlar Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 38 mm'dir. Vidalı mil uzunluğu 382mm'dir. NEMA 17 alüminyum braket , bu step motoru projenize monte etmenize yardımcı olacaktır. Step Motor Uygulamaları Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama: Yazıcılar CNC makineleri 3D yazıcı / prototipleme makineleri Lazer kesiciler Alma ve yerleştirme makineleri Doğrusal aktüatörler Sabit diskler SY42STH38-1684A Step Motor Datasheet.
