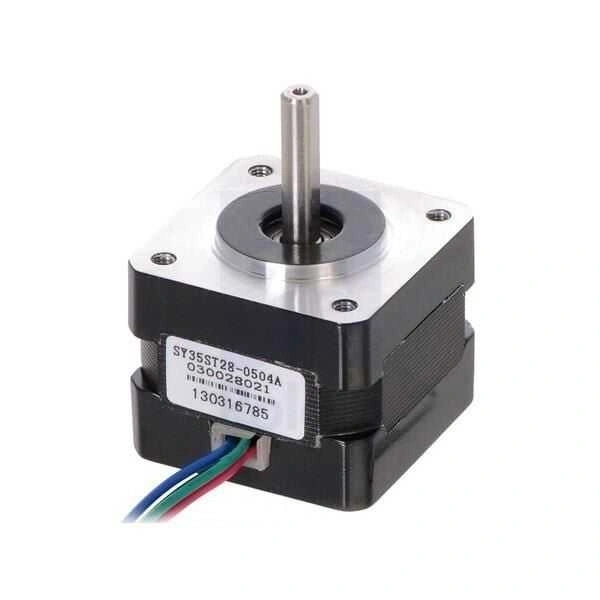

NEMA 14 Bipolar, 200 Adım, 35×28mm, 10V Step Motor - SY35ST28-0504A

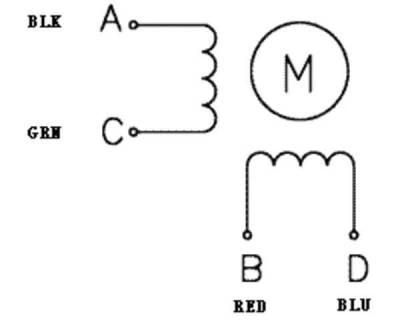

NEMA 14 Bipolar, 200 Adım, 35×28mm, 10V Step Motor - PL-1208 SY35ST28-0504A hibrid iki kutuplu kademeli motorun 1.8° adım açısı (200 adım / devir) vardır. Her faz, 10 V'ta 500 mA çekerek 1 kg-cm tutma torkuna izin verir. Motor çıplak uçlarla sonlandırılmış dört renk kodlu kabloya sahiptir: siyah ve yeşil bir bobine bağlanır; kırmızı ve mavi birbirine bağlanır. Motor bir çift uygun H köprüsü ile kontrol edilebilir (her bobin için bir tane), ancak bipolar step motor sürücüsü kullanmanızı öneririz. Teknik Özellikler Boyut: 35 mm kare × 28 mm, mil dahil değil (NEMA 14) Ağırlık: 140 g Mil çapı: 5 mm "D” Devir başına adım: 200 Akım değeri: Bobin başına 500 mA Gerilim derecesi: 10 V Direnç: bobin başına 20 Ω Tutma torku: 1kg-cm Endüktans: bobin başına 13.5 mH İki bilyalı rulman tarafından desteklenen çıkış mili Boyutlar Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 28 mm'dir. Çıkış D-mili 21 mm uzunluğunda ve 5 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. Bu mil, 5mm Motor Bağlantı Aparatı ile kullanılabilir. Step Motor Uygulamaları Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama: Yazıcılar CNC makineleri 3D yazıcı / prototipleme makineleri Lazer kesiciler Alma ve yerleştirme makineleri Doğrusal aktüatörler Sabit diskler SY35ST28-0504A Step Motor Datasheet.
