L9110 4 Kanal Dc Motor Sürücü Kartı

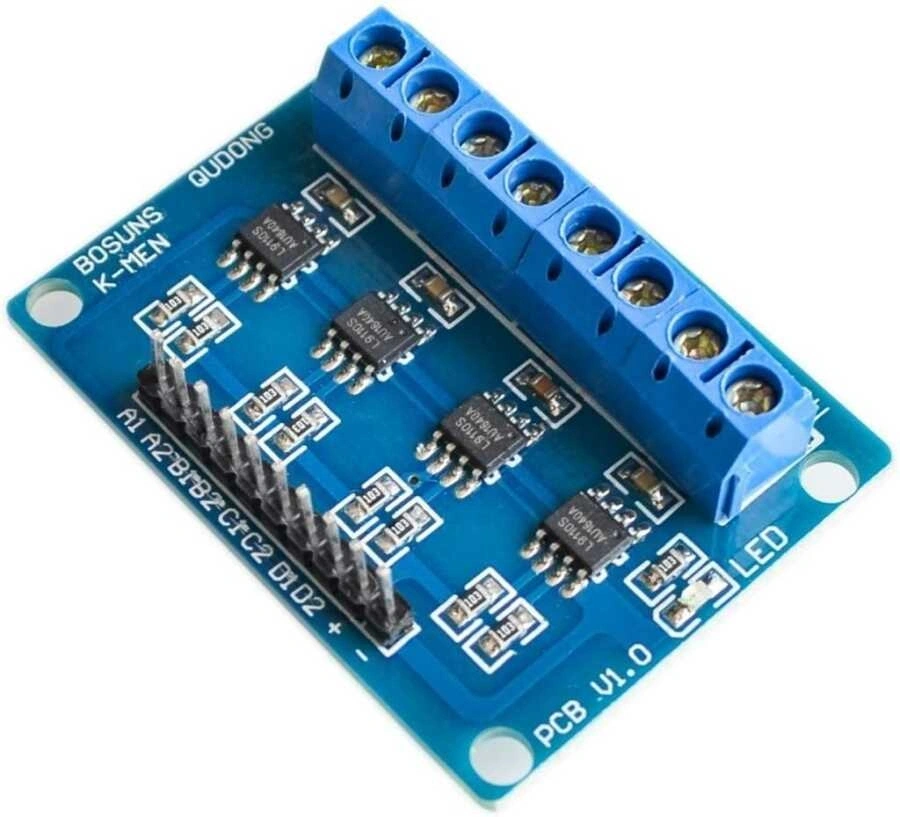

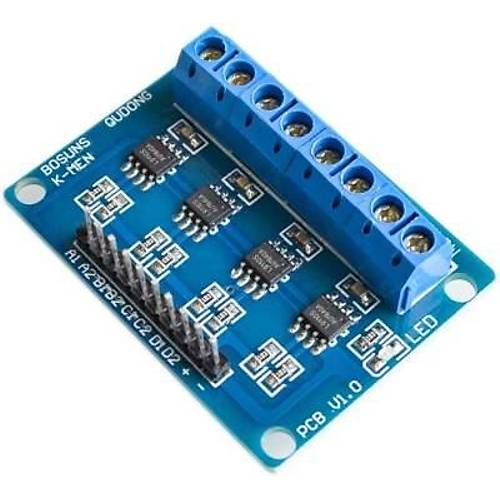

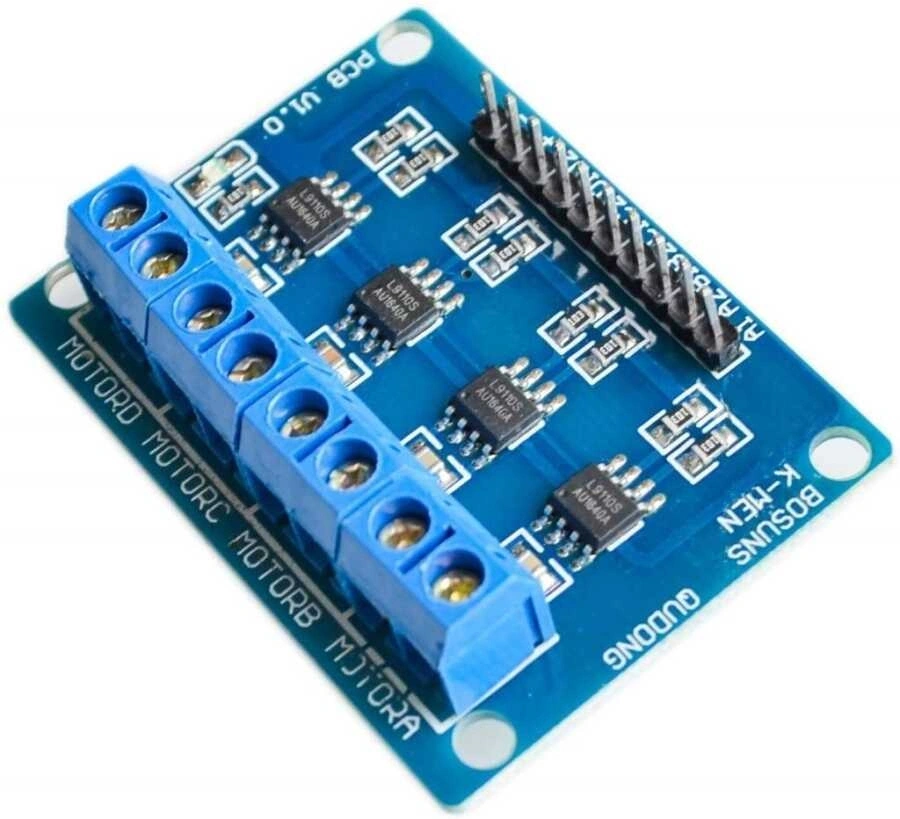

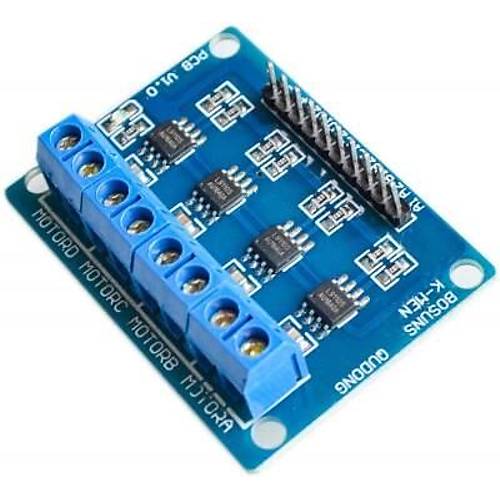

L9110 4 Kanal Dc Motor Sürücü Kartı L9110 4 kanal motor sürücü, 4 motoru aynı devre üzerinden kontrol edebileceğiniz bir devredir. Özellikle 4wd araç yapımında kullanım için ideal bir motor sürücü devresidir. Kart üzerinde dört adet L9110 motor sürücü entegresi bulunmaktadır. 2.5-12V arası giriş geriliminde çalışan sürücü kartı ile her iki yönde dört ayrı DC motor kontrol edilebilir. Sürücü çıkış gerilimi 7,6V'tur . Bu sayede 6V'luk motorlar ile kullanımı oldukça kolaydır. Kanal başına sürekli olarak 800mA ve anlık olarak ise 2A 'e kadar akım verebilmektedir. Mini sumo, çizgi izleyen robotlarda ve çok çeşitli motor kontrol uygulamalarında rahatlıkla kullanılabilir. Sürücü üzerinde enable pini bulunmamaktadır. Kanallar sürekli olarak aktiftir. PWM direk giriş pinlerine uygulanabilmektedir. Pin Bağlantıları : A1: 1.motor 1.girişi A2: 1.motor 2.girişi B1: 2.motor 1.girişi B2: 2.motor 2.giriş C1: 3.motor 1.giriş C2: 3.motor 2.giriş D1: 4.motor 1.giriş D2: 4.motor 2.giriş GND: Toprak bağlantısı Vcc: Besleme Gerilimi Teknik Özellikler Birbirinden bağımsız olarak iki ayrı motoru kontrol edebilir. Kanal başına 800mA akım verebilmektedir. Kanal başına 7,5V gerilim verebilmektedir. Boyutları : 31 mm x 22 mm Ağırlık : 7 gr Dokümanlar: L9110 datasheeti .
