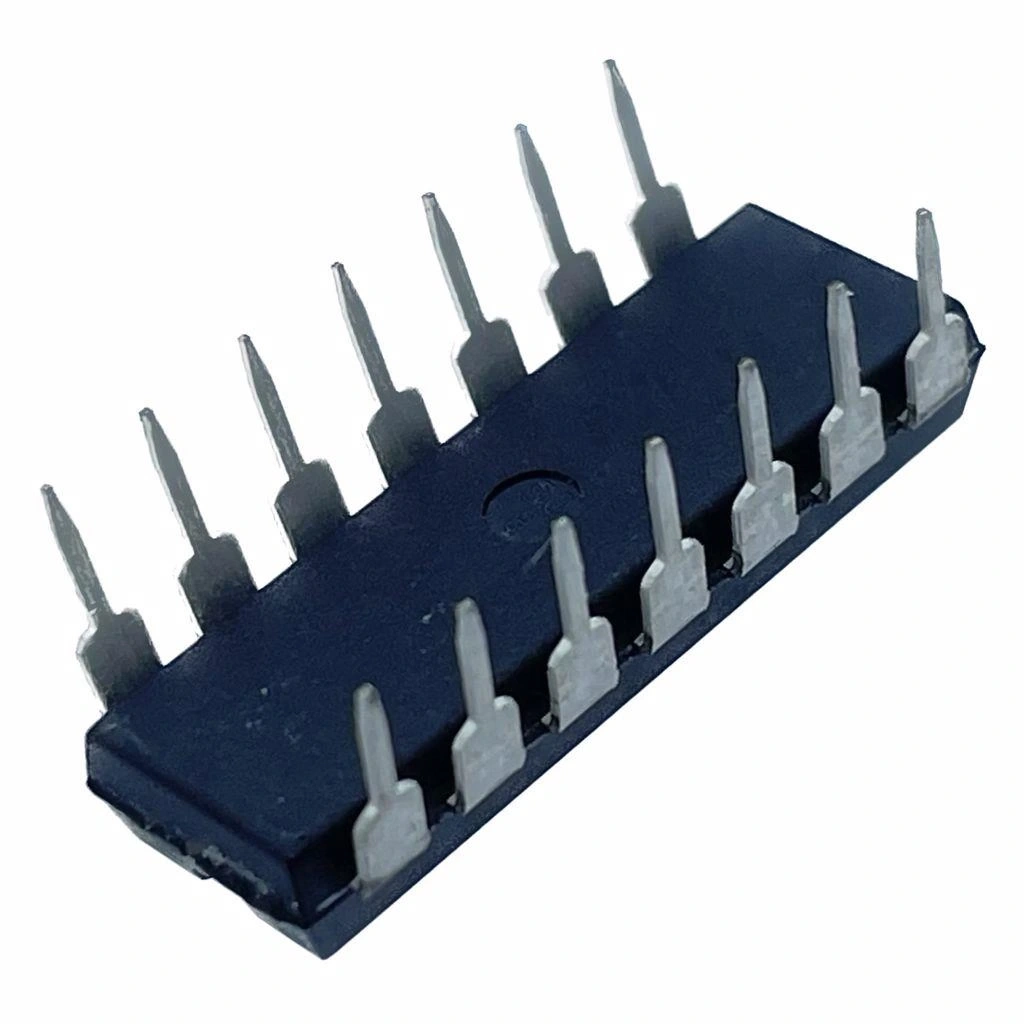

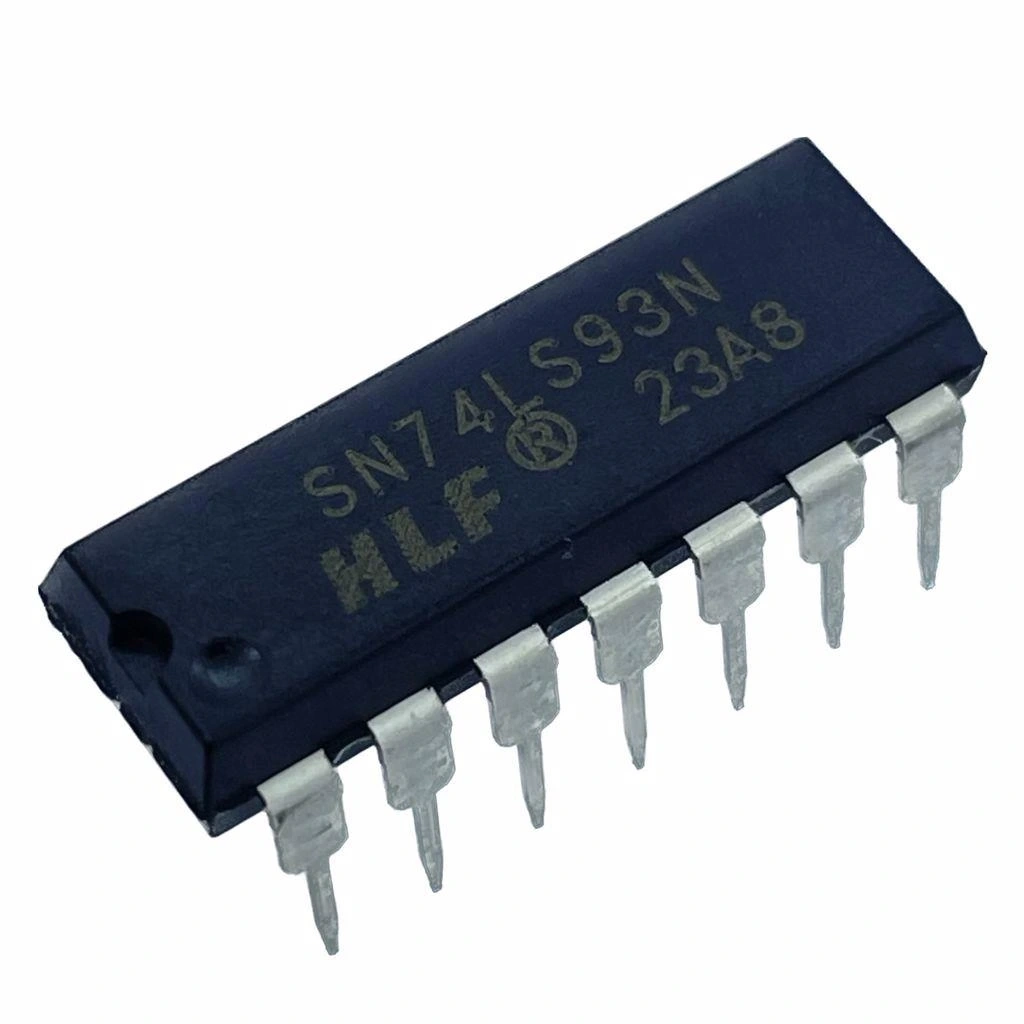

74LS93 DIP-14 Sayıcı Entegresi, 4-bit ikili (binary) sayıcı fonksiyonu sunan TTL ailesine ait bir entegredir. İki bölümden oluşan bu sayıcı, bir adet bağımsız tek bitlik bölücü (÷2) ve üç bitlik sayıcı (÷8) içerir. Bu iki bölüm birlikte veya ayrı ayrı kullanılabilir.

DIP-14 (Dual In-line Package) paketinde sunulan bu logic entegre, breadboard ve delikli pertinakslara kolay montaj imkanı sunar. LS (Low-power Schottky) teknolojisi sayesinde standart TTL'e göre daha düşük güç tüketimi sağlar.

Asenkron sıfırlama (clear) özelliği bulunan ve modül 16 (0-15 arası) sayma kapasitesine sahip bu entegre, elektronik komponentler arasında frekans bölücü, zamanlayıcı ve sayaç uygulamaları için ideal bir seçimdir.

Teknik Özellikler

74LS93 DIP-14 Sayıcı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Fonksiyon: 4-bit ikili sayıcı (modül-16)
• Sayıcı Yapısı: 1-bit (÷2) ve 3-bit (÷8) kademeli sayıcı
• Lojik Ailesi: TTL LS (Low-power Schottky)
• Besleme Gerilimi (Vcc): 4.75V - 5.25V DC
• Sayma Modu: Asenkron (kademeli)
• Maksimum Sayma Aralığı: 0-15 (4-bit)
• Sıfırlama Kontrolleri: 2 adet reset pini (R0, R1)
• Maksimum Çalışma Frekansı: ~35MHz
• Giriş Sayısı: 2 (CP0, CP1 - saat girişleri)
• Çıkış Sayısı: 4 (QA, QB, QC, QD)
• Yüksek Seviye Çıkış Gerilimi (VOH): Min. 2.7V
• Düşük Seviye Çıkış Gerilimi (VOL): Max. 0.4V
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Max. 0.8V
• Güç Tüketimi: Tipik 38mW
• Propagasyon Gecikmesi: ~16ns (tipik)
• Paket Tipi: DIP-14 (Dual In-line Package)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Pin Sayısı: 14
• Üretim Teknolojisi: TTL Low-power Schottky
• RoHS Uyumluluğu: Evet

Kullanım Alanları

74LS93 DIP-14 Sayıcı Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Frekans Bölme Uygulamaları

• Dijital saat uygulamaları
• Frekans sentezleyiciler
• Osiloskop zaman tabanı üreteçleri
• Dijital zamanlayıcılar
• Kare dalga bölücüleri

Dijital Sayaç Sistemleri

• Olay sayma sistemleri
• Basit dijital göstergeler
• Pals sayıcılar
• Trafik zamanlayıcıları
• Endüstriyel process kontrolü

Zamanlama ve Senkronizasyon

• Dijital kontrol sistemleri
• Protokol zamanlayıcılar
• Sinyalizasyon devreleri
• Ardışık zamanlama jeneratörleri
• Zaman bölümleme sistemleri

Avantajlar ve Özellikler

74LS93 DIP-14 Sayıcı Entegresi'nin sağladığı avantajlar ve çözümler.

• Esnek Yapı: İki bağımsız sayıcı bölümü (1-bit ve 3-bit)
• Modül-16 Kapasitesi: 0'dan 15'e kadar sayabilme
• Asenkron Reset: İki reset pini ile kolay sıfırlama
• Yüksek Hız: 35MHz'e kadar çalışma frekansı
• Düşük Güç Tüketimi: LS teknolojisi ile verimli çalışma
• Modüler Tasarım: İç sayıcıları kaskad veya ayrı kullanabilme
• Standart TTL Uyumluluğu: Diğer TTL cihazlarla kolay entegrasyon
• Breadboard Dostu: DIP-14 paketi ile kolay prototipleme
• Darbe Aktif Negatif Kenar: Negatif kenar tetiklemeli sayma
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Devre Tasarımı ve Kullanım

74LS93 DIP-14 Sayıcı Entegresi'nin bağlantıları ve kullanımı hakkında bilgiler.

Pin Bağlantıları ve İşlevleri:

• Pin 1 (CP0): Sayaç A (÷2) girişi - Negatif kenar tetiklemeli
• Pin 2 (R0): Reset 0 girişi (aktif yüksek)
• Pin 3 (R1): Reset 1 girişi (aktif yüksek)
• Pin 4: Bağlantı yok
• Pin 5 (VCC): Besleme gerilimi (+5V)
• Pin 6: Bağlantı yok
• Pin 7: Bağlantı yok
• Pin 8 (QC): C çıkışı (2² değerli bit)
• Pin 9 (QB): B çıkışı (2¹ değerli bit)
• Pin 10 (GND): Toprak
• Pin 11 (QD): D çıkışı (2³ değerli bit)
• Pin 12 (QA): A çıkışı (2? değerli bit)
• Pin 13: Bağlantı yok
• Pin 14 (CP1): Sayaç B (÷8) girişi - Negatif kenar tetiklemeli

Temel Konfigürasyon Örnekleri:

• Modül-16 (4-bit) Sayıcı: QA çıkışını CP1 girişine bağlayın
• Modül-10 (BCD) Sayıcı: QA ve QD çıkışlarını R0 ve R1 girişlerine bağlayın
• Modül-8 (3-bit) Sayıcı: Sadece CP1 girişini kullanın (QA çıkışını kullanmadan)
• Modül-5 Sayıcı: QA ve QC çıkışlarını R0 ve R1 girişlerine bağlayın
• Frekans Bölücü: Giriş frekansını 2, 4, 8 veya 16'ya bölme imkanı

Sorun Giderme ve İpuçları

74LS93 DIP-14 Sayıcı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sayıcı Çalışmıyor: Saat sinyalinin negatif kenar (düşen kenar) ürettiğinden emin olun
• Kararsız Sayma: 0.1μF bypass kapasitörü VCC ve GND arasına bağlayın
• Sıfırlama Sorunları: R0 ve R1 girişlerinin her ikisinin de yüksek olduğunda resetlendiğinden emin olun
• Hatalı Sayma: Maksimum saat frekansını (35MHz) aşmadığınızdan emin olun
• Giriş Gürültüsü: Saat girişine 1K direnç ve 100pF kapasitörden oluşan filtre ekleyin

Uygulama İpuçları

• Kullanılmayan reset pinlerini kararlı çalışma için GND'ye bağlayın
• Giriş sinyallerinin negatif kenar tetiklemeli olduğunu unutmayın
• Farklı sayma modları için özel reset kombinasyonları kullanın
• Daha yüksek bitli sayıcılar için birden fazla 74LS93 kaskad bağlayın
• Düşük frekans uygulamalarında hatalı tetiklemeyi önlemek için debounce devreleri ekleyin
