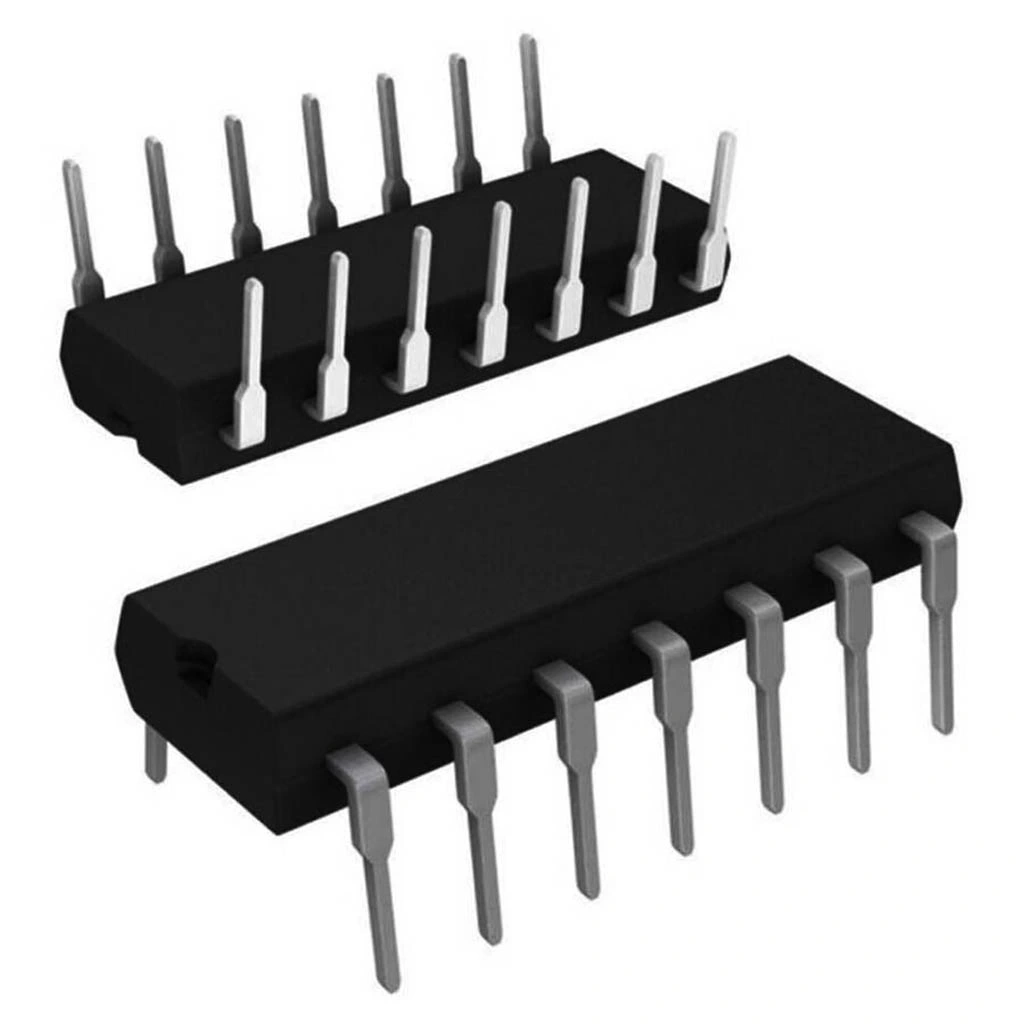

74LS266 Invertor VE Kapı Entegresi DIP-14, TTL ailesinin LS (Low-power Schottky) serisine ait, dört adet 2-girişli XNOR (Exclusive NOR) kapısı içeren bir lojik entegredir. DIP-14 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirir.

Her bir XNOR kapısı, iki girişindeki lojik durumların eşit olup olmadığını kontrol eder - iki giriş de aynı durumda (ikisi de "0" veya ikisi de "1") ise çıkış "1", farklı durumlarda ise çıkış "0" olur.

Dört bağımsız iki girişli XNOR kapısı barındıran 74LS266, logic entegreler ailesinin özel üyelerindendir. XNOR kapısı, sinyal karşılaştırma, eşitlik dedektörleri ve parite kontrol devreleri gibi uygulamalarda kullanılan temel bir lojik fonksiyondur. Ayrıca, açık kolektör çıkışları sayesinde, farklı besleme seviyelerinde çalışan devreleri birbirine bağlamak için de kullanılabilir.

Karşılaştırıcı devreler, eşlik bit kontrolü ve özel mantık uygulamalarında yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, dijital elektronik sistemlerin temel yapı taşı olarak tercih edilmektedir.

Teknik Özellikler

74LS266 Invertor VE Kapı Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Quad 2-Input XNOR Gate
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Mantık Kapı Sayısı: 4 adet bağımsız XNOR kapısı
• Giriş Sayısı: Her kapı için 2 giriş, toplam 8 giriş
• Çıkış Sayısı: 4 (her kapı için 1 çıkış)
• Çıkış Tipi: Açık kolektör (Open Collector)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 15ns (giriş-çıkış)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 21mW (tipik, her kapı için)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.4V (IOL = 8mA)
• Çıkış Yüksek Seviye: Pull-up direnci ile belirlenir
• Maksimum Çıkış Akımı (Düşük Seviye): 8mA
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 8pF (tipik)
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS266 Invertor VE Kapı Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Karşılaştırma ve Eşitlik Devreleri

• Bit karşılaştırıcılar
• Veri eşitlik dedektörleri
• Dijital komparatörler
• Şifre eşleştirme devreleri
• Patern algılama sistemleri

Hata Algılama ve Doğrulama

• Parite bit oluşturma ve kontrol
• Hata tespit devreleri
• Veri doğrulama sistemleri
• CRC (Çevrimsel Artıklık Kontrolü) devreleri
• Veri bütünlüğü kontrol sistemleri

Seviye Dönüştürme ve Arayüz

• Farklı lojik aileleri arasında arayüz
• Açık kolektör arayüz devreleri
• Wired-AND konfigürasyonları
• Seviye çevirici devreler
• Veri yolu kontrolörleri

Avantajlar ve Özellikler

74LS266 Invertor VE Kapı Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kapı: 4 adet bağımsız XNOR kapısı tek pakette
• Açık Kolektör Çıkışları: Wired-AND fonksiyonu ve seviye dönüştürme imkanı
• Eşitlik Karşılaştırması: İki girişin aynı durumda olup olmadığını doğrudan algılama
• Düşük Güç Tüketimi: LS teknolojisi ile düşük enerji kullanımı
• Yüksek Hız: 15ns gibi düşük gecikme süresi ile hızlı tepki
• Çok Yönlü Çıkış Sürme: Pull-up direnç değeri ile ayarlanabilir çıkış özellikleri
• TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
• Gürültü Bağışıklığı: Şmit tetikleyici girişler ile geliştirilmiş gürültü dayanımı
• Parite İşlemleri: Parite bit hesaplama ve kontrolü için ideal
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS266 Invertor VE Kapı Entegresi DIP-14'ün bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-14 paketi):

• Pin 1 (1A): Birinci XNOR kapısı, A girişi
• Pin 2 (1B): Birinci XNOR kapısı, B girişi
• Pin 3 (1Y): Birinci XNOR kapısı çıkışı (açık kolektör)
• Pin 4 (2A): İkinci XNOR kapısı, A girişi
• Pin 5 (2B): İkinci XNOR kapısı, B girişi
• Pin 6 (2Y): İkinci XNOR kapısı çıkışı (açık kolektör)
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (3Y): Üçüncü XNOR kapısı çıkışı (açık kolektör)
• Pin 9 (3B): Üçüncü XNOR kapısı, B girişi
• Pin 10 (3A): Üçüncü XNOR kapısı, A girişi
• Pin 11 (4Y): Dördüncü XNOR kapısı çıkışı (açık kolektör)
• Pin 12 (4B): Dördüncü XNOR kapısı, B girişi
• Pin 13 (4A): Dördüncü XNOR kapısı, A girişi
• Pin 14 (VCC): Pozitif besleme girişi (+5V)

Doğruluk tablosu (her bir XNOR kapısı için):

• A=0, B=0: Y=1 (Eşit, düşük)
• A=0, B=1: Y=0 (Farklı)
• A=1, B=0: Y=0 (Farklı)
• A=1, B=1: Y=1 (Eşit, yüksek)

Uygulama Örneği

74LS266 Invertor VE Kapı Entegresi DIP-14 kullanarak basit bir 4-bit eşitlik dedektörü devresi oluşturma.

Gerekli Komponentler

• 1x 74LS266 XNOR kapısı entegresi
• 8x Toggle switch veya DIP switch (4+4 bit giriş için)
• 1x LED (eşitlik göstergesi)
• 5x 4.7kΩ pull-up direnci (açık kolektör çıkışlar ve Wired-AND için)
• 8x 10kΩ pull-down direnci (switch'ler için)
• 1x 330Ω direnç (LED için)
• 1x 0.1µF bypass kapasitör
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS266'nın VCC (pin 14) pinini 5V'a, GND (pin 7) pinini toprağa bağlayın
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• İlk 4 toggle switch'i A veri bitlerini (A0-A3) temsil edecek şekilde bağlayın
• Diğer 4 toggle switch'i B veri bitlerini (B0-B3) temsil edecek şekilde bağlayın
• A0 ve B0'ı 74LS266'nın birinci XNOR kapısının girişlerine (pin 1 ve pin 2) bağlayın
• A1 ve B1'i 74LS266'nın ikinci XNOR kapısının girişlerine (pin 4 ve pin 5) bağlayın
• A2 ve B2'yi 74LS266'nın üçüncü XNOR kapısının girişlerine (pin 10 ve pin 9) bağlayın
• A3 ve B3'ü 74LS266'nın dördüncü XNOR kapısının girişlerine (pin 13 ve pin 12) bağlayın
• Her switch'e 10kΩ pull-down direnci bağlayın (switch açıkken giriş LOW olur)
• Tüm dört XNOR çıkışını (pin 3, pin 6, pin 8, pin 11) ortak bir noktaya bağlayın
• Bu ortak noktayı 4.7kΩ pull-up direnci üzerinden VCC'ye bağlayın (Wired-AND yapısı)
• Aynı ortak noktayı 330Ω direnç üzerinden LED'in anoduna bağlayın
• LED'in katodunu GND'ye bağlayın

Bu devre, 4-bit eşitlik dedektörü olarak çalışır. Her bir bit çifti (A0-B0, A1-B1, A2-B2, A3-B3) bir XNOR kapısıyla karşılaştırılır. XNOR kapısı, girişler eşit ise (her ikisi de 0 veya her ikisi de 1) HIGH çıkış verir, eşit değilse LOW çıkış verir. Açık kolektör çıkışlar ortak bir noktaya bağlanarak Wired-AND yapısı oluşturulur. Bu yapıda, herhangi bir kapının çıkışı LOW olursa (yani herhangi bir bit çifti eşit değilse), ortak nokta da LOW olur. Tüm kapıların çıkışları HIGH olduğunda (yani tüm bit çiftleri eşit olduğunda), ortak nokta HIGH olur ve LED yanar. Böylece, A0-A3 ve B0-B3 tam olarak aynı değere sahip olduğunda LED yanar, herhangi bir farklılık olduğunda söner.

Sorun Giderme ve İpuçları

74LS266 Invertor VE Kapı Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış HIGH Seviyeye Ulaşmıyor: Pull-up direnç bağlantısını kontrol edin, direnç değerini düşürmeyi deneyin
• Kararsız Çıkış: Pull-up dirençleri ekleyin, bypass kapasitör kullanın, yüzen girişleri önleyin
• Wired-AND Yapısı Çalışmıyor: Tüm açık kolektör çıkışların ortak noktaya ve pull-up direncine doğru bağlandığını kontrol edin
• LED Düzgün Çalışmıyor: LED polaritesini kontrol edin, akım sınırlayıcı direnci uygun değerde kullanın
• Çoklu Kapı Bağlantısı Sorunları: Çok fazla çıkışı aynı hatta bağlamaktan kaçının, fan-out kapasitesini aşmayın

Optimal Kullanım İpuçları

• Açık kolektör çıkışlar için ideal pull-up direnç değeri 1kΩ ile 10kΩ arasındadır
• Açık kolektör çıkışlar farklı besleme voltajlarında çalışan devreleri birbirine bağlamak için kullanılabilir
• Parite kontrol uygulamalarında, tek sayıda 1 kontrolü için XOR, çift sayıda 1 kontrolü için XNOR kullanın
• Tüm kullanılmayan girişleri belirli bir lojik seviyeye bağlayın, asla yüzen bırakmayın
• XNOR fonksiyonu, "NE DEMEK İSTİYORSUN" veya "VEYA AYNI" olarak düşünülebilir
• Uzun iletim hatlarında, hattın sonunda uygun sonlandırma dirençleri kullanın

Paket İçeriği

• 74LS266 Invertor VE Kapı Entegresi DIP-14
