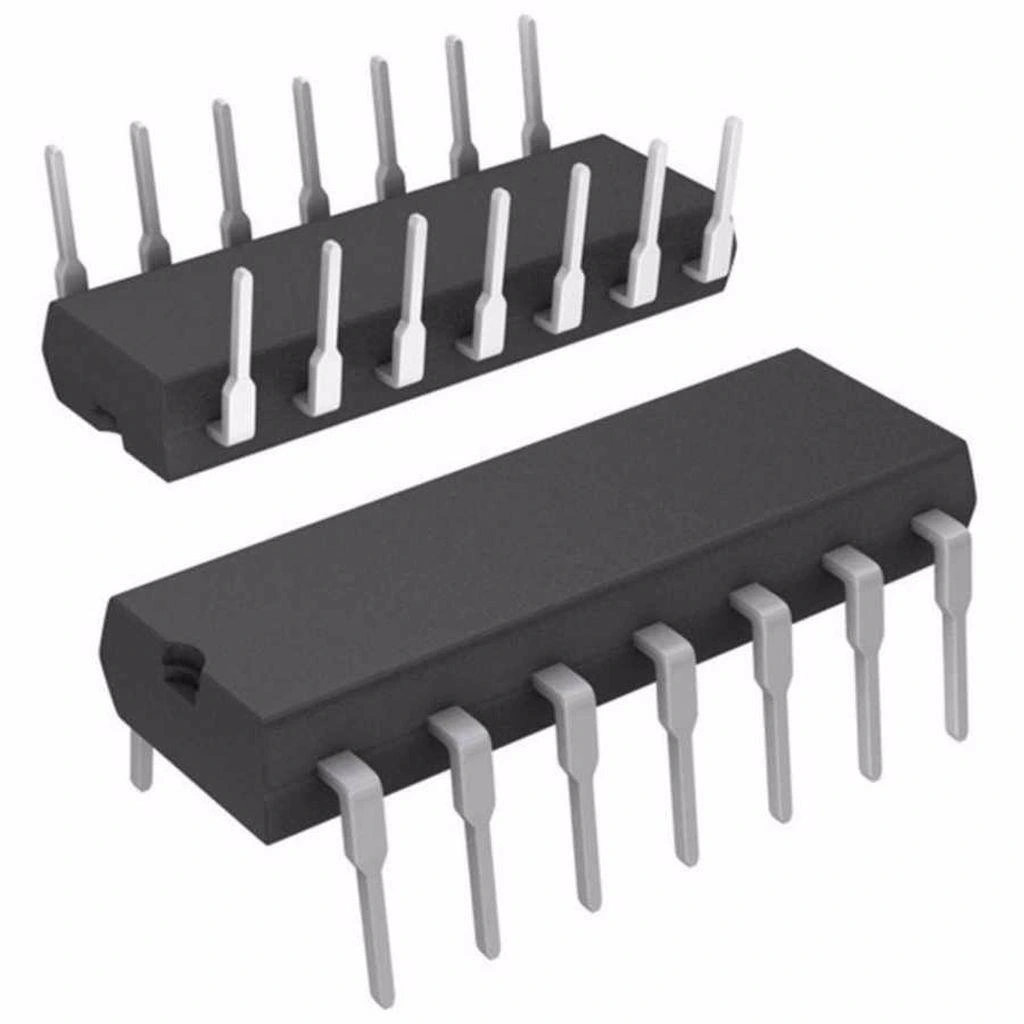

74LS08 DIP-14 Invertör ve Kapı Entegresi

74LS08 DIP-14 Invertor VE Kapı Entegresi

74LS08 DIP-14 Invertor VE Kapı Entegresi, TTL ailesinin LS (Low-power Schottky) serisine ait, dört adet iki girişli AND (VE) kapısı içeren bir lojik entegredir. DIP-14 paketi içinde sunulan bu entegre, düşük güç tüketimi ve yüksek hız avantajlarını birleştirerek, temel dijital mantık fonksiyonları için endüstri standardı bir çözüm sunar. Her bir AND kapısı, iki girişindeki lojik "1" durumlarını kontrol ederek, yalnızca her iki giriş de "1" olduğunda çıkışa "1" aktarır.

Dört bağımsız iki girişli AND kapısı barındıran 74LS08, logic entegreler ailesinin temel yapı taşlarından biridir. Düşük güç tüketimi, yüksek gürültü bağışıklığı ve standartlaşmış TTL lojik seviyeleri ile uyumlu çalışması, çeşitli dijital devrelerde tercih edilmesini sağlar. Kapılar birbirinden bağımsız olduğundan, aynı anda farklı lojik fonksiyonlar gerçekleştirilebilir.

Dijital mantık devreleri, sinyal koşullandırma, faz karşılaştırma ve adres kod çözme gibi uygulamalarda yaygın olarak kullanılan bu entegreler kategorisindeki ürün, diğer elektronik komponentler ile birlikte, temel dijital sistem tasarımları için vazgeçilmez bir elemandır.

Teknik Özellikler

74LS08 DIP-14 Invertor VE Kapı Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: 74LS (Low-power Schottky TTL)
• Fonksiyon: Quad 2-Input AND Gate
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Mantık Kapı Sayısı: 4 adet bağımsız AND kapısı
• Giriş Sayısı: Her kapı için 2 giriş, toplam 8 giriş
• Çıkış Sayısı: 4 (her kapı için 1 çıkış)
• Besleme Gerilimi (VCC): 5V (±0.25V)
• Tipik Gecikme Süresi: 9ns (giriş-çıkış)
• Maksimum Çalışma Frekansı: 35 MHz (tipik)
• Güç Tüketimi: 22mW (tipik, her kapı için)
• Çalışma Sıcaklığı: 0°C ile +70°C arası (Ticari)
• Giriş Yüksek Seviye Gerilimi (VIH): Min. 2.0V
• Giriş Düşük Seviye Gerilimi (VIL): Maks. 0.8V
• Çıkış Yüksek Seviye Gerilimi (VOH): Min. 2.7V (IOH = -0.4mA)
• Çıkış Düşük Seviye Gerilimi (VOL): Maks. 0.5V (IOL = 8mA)
• Fan-out Kapasitesi: 10 LS TTL yükü
• Giriş Kapasitansı: 3.5pF (tipik)
• Çıkış Kapasitansı: 7pF (tipik)
• Giriş Akımı (IIH): 20µA (maksimum)
• Giriş Akımı (IIL): -0.4mA (maksimum)
• Teknoloji: BiCMOS, Silikon
• RoHS Uyumluluğu: Evet
• Montaj Türü: Through-Hole (Delikli montaj)
• Boyutlar: 19.3mm × 6.35mm × 3.3mm (yaklaşık)
• Ağırlık: 0.8g (yaklaşık)

Kullanım Alanları

74LS08 DIP-14 Invertor VE Kapı Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Temel Dijital Mantık Uygulamaları

• Temel lojik fonksiyonların gerçeklenmesi
• Mantık seviye dedektörleri
• Lojik koşul kontrol devreleri
• Onay (enable) ve kontrol sinyali oluşturma
• Basit durum makineleri

Sinyal İşleme ve Koşullandırma

• Darbe (pulse) dedektörleri
• Faz karşılaştırma devreleri
• Sinyal geçerlilik onaylama
• Gürültü filtreleme uygulamaları
• Zamanlama penceresi oluşturma

Kontrol ve Arayüz Devreleri

• Adres kod çözücüler
• Veri seçici devreler
• Mikroişlemci arayüzleri
• Bellek kontrol devreleri
• I/O portları için sürücü devreler

Avantajlar ve Özellikler

74LS08 DIP-14 Invertor VE Kapı Entegresi'nin sağladığı avantajlar ve çözümler.

• Çoklu Bağımsız Kapı: 4 adet bağımsız AND kapısı tek pakette
• Düşük Güç Tüketimi: LS (Low-power Schottky) teknolojisi ile düşük enerji kullanımı
• Yüksek Hız: 9ns gibi düşük gecikme süresi ile hızlı tepki
• TTL Uyumluluğu: Standart TTL lojik seviyelerini destekleme
• Gürültü Bağışıklığı: Yüksek gürültü marjı ile güvenilir çalışma
• Fan-out Kapasitesi: Her çıkış 10 LS TTL yükü sürebilme
• Geniş Uygulama Alanı: Çeşitli dijital mantık ve kontrol uygulamaları
• Kolay Entegrasyon: DIP-14 paket ile breadboard ve PCB'lere kolay montaj
• Ticari Sıcaklık Aralığı: 0°C ile +70°C arası güvenilir çalışma
• Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik

Bağlantı ve Kullanım

74LS08 DIP-14 Invertor VE Kapı Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Pin konfigürasyonu (DIP-14 paketi):

• Pin 1 (1A): Birinci AND kapısı, A girişi
• Pin 2 (1B): Birinci AND kapısı, B girişi
• Pin 3 (1Y): Birinci AND kapısı çıkışı
• Pin 4 (2A): İkinci AND kapısı, A girişi
• Pin 5 (2B): İkinci AND kapısı, B girişi
• Pin 6 (2Y): İkinci AND kapısı çıkışı
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (3Y): Üçüncü AND kapısı çıkışı
• Pin 9 (3B): Üçüncü AND kapısı, B girişi
• Pin 10 (3A): Üçüncü AND kapısı, A girişi
• Pin 11 (4Y): Dördüncü AND kapısı çıkışı
• Pin 12 (4B): Dördüncü AND kapısı, B girişi
• Pin 13 (4A): Dördüncü AND kapısı, A girişi
• Pin 14 (VCC): Pozitif besleme girişi (+5V)

Doğruluk tablosu (her bir AND kapısı için):

• A=0, B=0: Y=0
• A=0, B=1: Y=0
• A=1, B=0: Y=0
• A=1, B=1: Y=1

Uygulama Örneği

74LS08 DIP-14 Invertor VE Kapı Entegresi kullanarak basit bir "giriş onayı" devresi oluşturma.

Gerekli Komponentler

• 1x 74LS08 AND kapısı entegresi
• 2x LED (kırmızı ve yeşil)
• 2x 330Ω direnç (LED'ler için)
• 2x Anahtar (veri ve onay sinyalleri için)
• 2x 10kΩ direnç (pull-down için)
• 1x 74LS04 (inverter, opsiyonel)
• 1x 0.1µF kapasitör (besleme bypassı)
• Breadboard ve bağlantı telleri
• 5V DC güç kaynağı

Bağlantı Adımları

• 74LS08'in VCC (pin 14) ve GND (pin 7) pinlerini besleyin
• VCC ve GND arasına 0.1µF bypass kapasitör bağlayın
• Birinci AND kapısının A girişini (pin 1) ilk anahtara bağlayın (veri sinyali)
• Birinci AND kapısının B girişini (pin 2) ikinci anahtara bağlayın (onay sinyali)
• Her anahtar için 10kΩ pull-down direnci kullanın (anahtarlar açıkken "0" seviyesi)
• Birinci AND kapısının çıkışını (pin 3) 330Ω direnç üzerinden yeşil LED'e bağlayın
• LED'in diğer ucunu GND'ye bağlayın
• Opsiyonel olarak, ikinci kullanım için 74LS04 inverter kullanarak AND çıkışını tersleyip kırmızı LED'e bağlayın

Bu basit devre, hem veri hem de onay sinyali "1" olduğunda yeşil LED'i yakar (onaylı veri). Herhangi bir giriş "0" olduğunda veya her ikisi de "0" olduğunda yeşil LED sönük kalır. İnverter kullanılırsa, kırmızı LED tam tersi durumda yanar (onaysız veya geçersiz veri).

Sorun Giderme ve İpuçları

74LS08 DIP-14 Invertor VE Kapı Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Alınamıyor: İki girişin de "1" seviyesinde olduğunu kontrol edin
• Kararsız Çıkış: Besleme hattına bypass kapasitör eklediğinizden emin olun
• Beklenmeyen Çıkışlar: Kullanılmayan girişlerin uygun şekilde sonlandırıldığını kontrol edin
• Düşük Çıkış Voltajı: Çıkış yükünün fan-out kapasitesini aşmadığını kontrol edin
• Aşırı Isınma: Kısa devre olmadığından ve besleme voltajının doğru olduğundan emin olun

Optimal Kullanım İpuçları

• Kullanılmayan AND kapısı girişlerini VCC'ye bağlayın (lojik "1")
• Tüm TTL girişlerini tanımlı durumlarda tutun, asla yüzen bırakmayın
• Uzun sinyal hatları için çıkışlarda buffer kullanın
• Yüksek fan-out gerektiren uygulamalarda çıkışı güçlendirin
• Daha karmaşık mantık fonksiyonları için kapıları kombinasyon halinde kullanın
• Karmaşık zaman hassasiyeti gerektiren devrelerde gecikme sürelerini hesaba katın

Paket İçeriği

• 74LS08 DIP-14 Invertor VE Kapı Entegresi
